Ячейки сборные одностороннего обслуживания типа КСО-Е
Назначение КСО-Е:
Ячейки сборные одностороннего обслуживания типа КСО-Е (далее КСО) предназначены для приёма и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц на напряжение 6, 10, 20, 35 кВ в сетях с изолированной или заземлённой через дугогасящий реактор нейтралью.
КСО работают в закрытых помещениях без регулирования температурных условий с естественной вентиляцией в умеренных микроклиматических районах.
Технические характеристики КСО-Е:
| Наименование параметров | Значение параметра |
| Номинальное напряжение, кВ | 6 (10) (20) (35) |
| Наибольшее рабочее напряжение, кВ | 7,2 (12) (24) (40) |
| Частота, Гц | 50; 60 |
| Номинальный ток главных цепей, А | 630, 1000, 1250, 1600 |
| Электродинамическая стойкость, кА | 51 |
| Термическая стойкость главных цепей (3 с), кА | 20 |
| Цепи защиты, управления, сигнализации, В | 220 (AC/DC) |
| Цепи трансформаторов напряжения, В | 100; 12–36 |
| Цепи освещения внутри/снаружи камер, В | 12–36 |
Основные параметры и характеристики КСО соответствуют требованиям ТУ У 27.1-40132794-002:2016.
Какие КСО мы производим:
Ячейка КСО — сборная клёпаная конструкция из оцинкованных листогнутых профилей с установленными на них коммутационными аппаратами среднего напряжения, трансформаторами тока и напряжения, токоведущими частями, приводными механизмами.
Внешние двери и панели из оцинкованного металла могут опционально окрашиваться порошковой краской по номеру RAL, согласованному с Заказчиком.
КСО поставляются в собранном виде по функциональному назначению с установкой сборных шин и магистральных жгутов по схемам согласно заказу.
- КСО-Е изготавливаются в габаритах: КСО-393, КСО-393В, КСО-393ВМ, КСО-393М/В, КСО-272, КСО-285, КСО-20, КСО-219, КСО-35.
- Ячейки габаритов 2, 3 и 8 имеют разделённые отсеки кабельного, высоковольтного оборудования и сборных шин — повышенная безопасность в аварийных режимах.
- Габариты 1, 2 по некоторым схемам могут изготавливаться в суженном исполнении (индекс «У», ширина 600 мм).

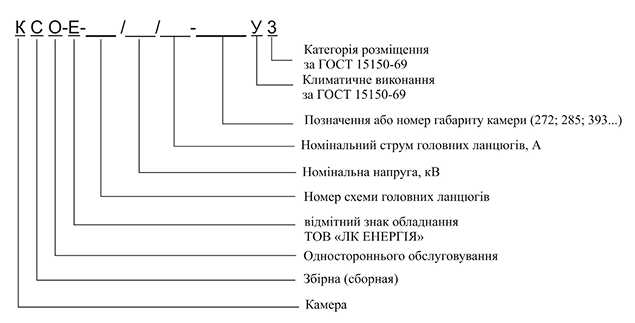

Структура условного обозначения КСО:
КСО-393 (Габарит 1) — 600×1200×800 мм. Полные таблицы габаритов всех 9 типоразмеров предоставляются по запросу в опросном листе.

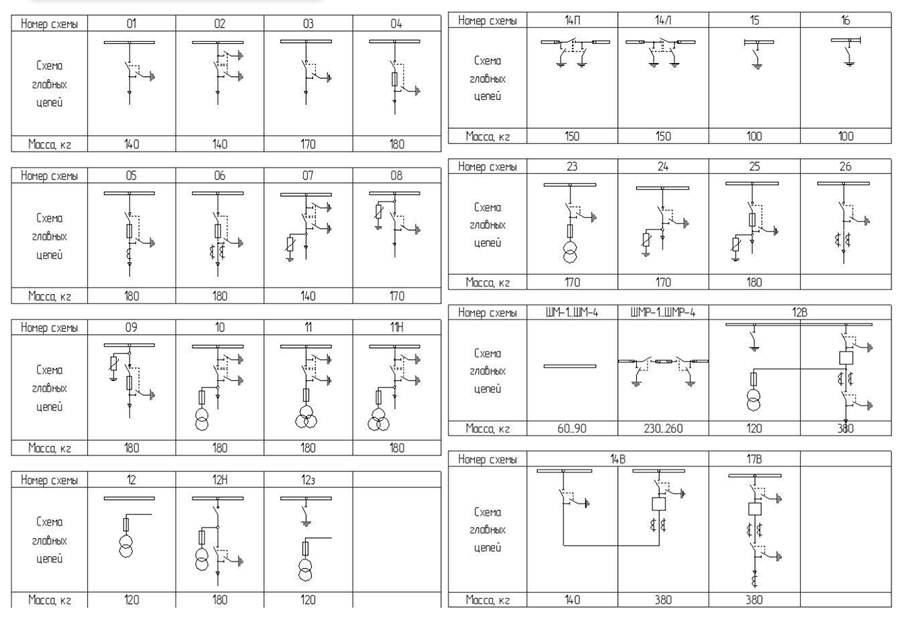

БАЗОВЫЕ СХЕМЫ ПЕРВИЧНЫХ СОЕДИНЕНИЙ КСО-Е:
На основании базовых схем разрабатываются различные варианты схем главных цепей в зависимости от требований проекта, применяемых аппаратов, габаритов камер в строгом соответствии с правилами ПУЭ и ПБ.
ООО «ЛК Энергия» гарантирует соответствие КСО-Е требованиям технических условий при соблюдении условий транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации КСО-Е — два года со дня ввода в эксплуатацию, но не более трёх лет со дня получения Заказчиком, если иное не предусмотрено условиями договора.
ОТРИМАТИ КОНСУЛЬТАЦІЮ
ЧАСТЫЕ ВОПРОСЫ
Гарантийный срок эксплуатации — 2 года со дня ввода в эксплуатацию, но не более 3 лет со дня получения Заказчиком. Конструкции спроектированы для длительного использования при правильной эксплуатации. Реальный срок службы зависит от условий эксплуатации, качества обслуживания и выбранной модели.
Да, камеры спроектированы для работы в различных климатических зонах. Их конструкция и компоненты обеспечивают работоспособность при высоких и низких температурах, а также в условиях повышенной влажности. Климатическое исполнение определяется опросным листом под конкретный объект.
При выборе ячейки важно учитывать технические характеристики (номинальное напряжение 6/10/20/35 кВ, номинальный ток главных цепей), требования проекта, а также потребности в автоматизации и удалённом управлении. Перед заказом рекомендуем проконсультироваться с нашим инженером для подбора габарита и комплектации под конкретный объект.
Установка требует квалификации в области электротехники среднего напряжения. Гарантировать правильное подключение и безопасность эксплуатации могут только квалифицированные специалисты с допуском к работам на РУ 6-35 кВ, поэтому не следует самостоятельно выполнять монтаж.
