Вторинна комутація підстанції 35 кВ: шафа РЗА, шафа АЧР і ящики затискачів ТН та ТС

Задача

Вторинні кола — це те, що не видно на фото готової підстанції, але саме від них залежить, спрацює захист чи ні. Замовникові потрібні були:

• Шафа захисту та автоматики лінії (РШ) — «мозок» приєднання: термінали, реле, кола керування вимикачем.
• Шафа АЧР — автоматичне частотне розвантаження: за просіданням частоти в мережі вона відключає задані споживачі, щоб не завалилася вся система. Обов'язковий елемент для об'єкта, який працює в енергосистемі.
• Два ящики затискачів — ЯЗТН для кіл трансформаторів напруги і ЯЗТС для кіл трансформаторів струму. Через них проходять вимірювальні кола: місце, де перевіряють, шунтують і розмикають вторинку без зупинки об'єкта.
• Виконання під вулицю. IP54 на всіх чотирьох шафах: об'єкт відкритого типу, шафи стоять не в теплому приміщенні.

Рішення

Зробили всі чотири шафи однією партією, з єдиною логікою монтажу вторинки.

• Єдиний стандарт вторинного монтажу. Однакові ряди клем із маркуванням кожного проводу, однакові кабельні канали, однакове кольорове кодування. Бригада, яка обслуговує одну шафу, відкриває другу — і бачить ту саму логіку.

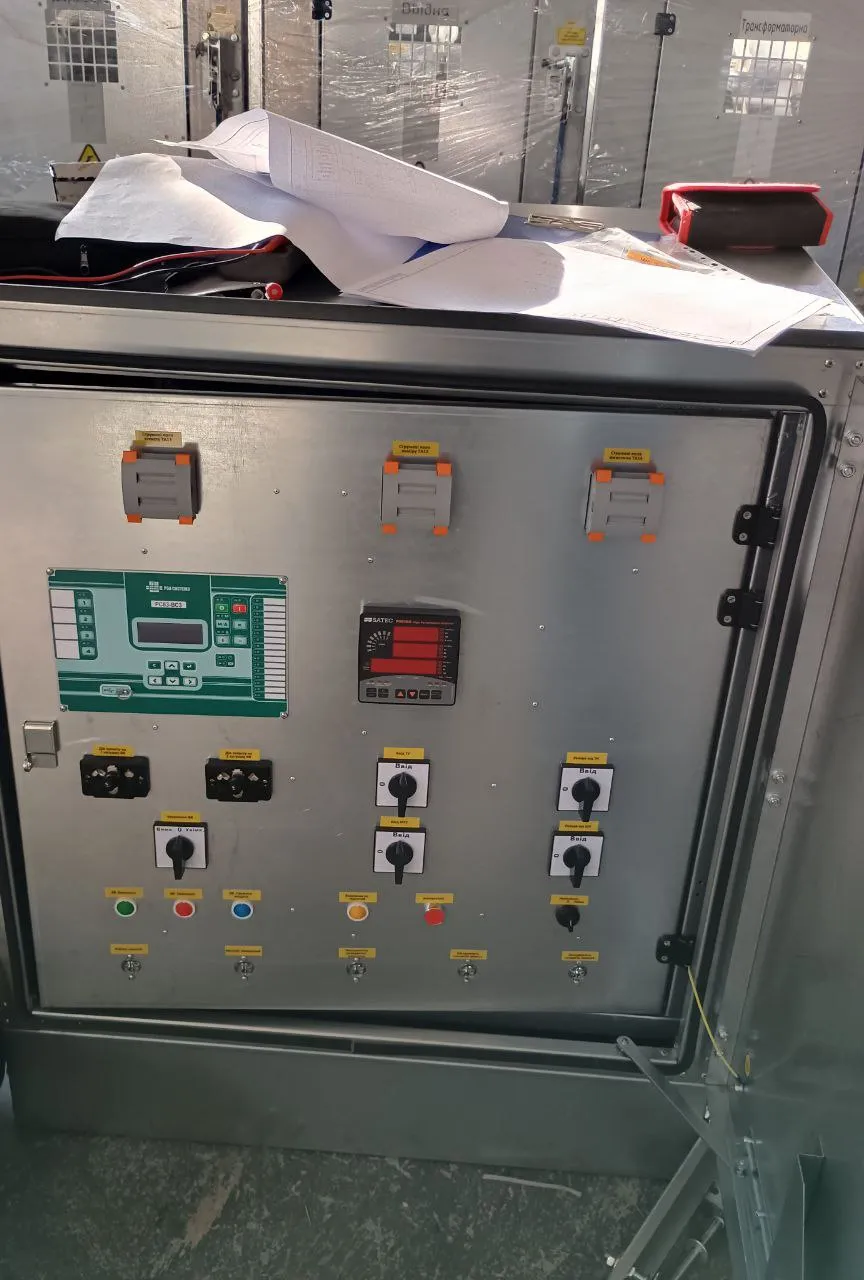

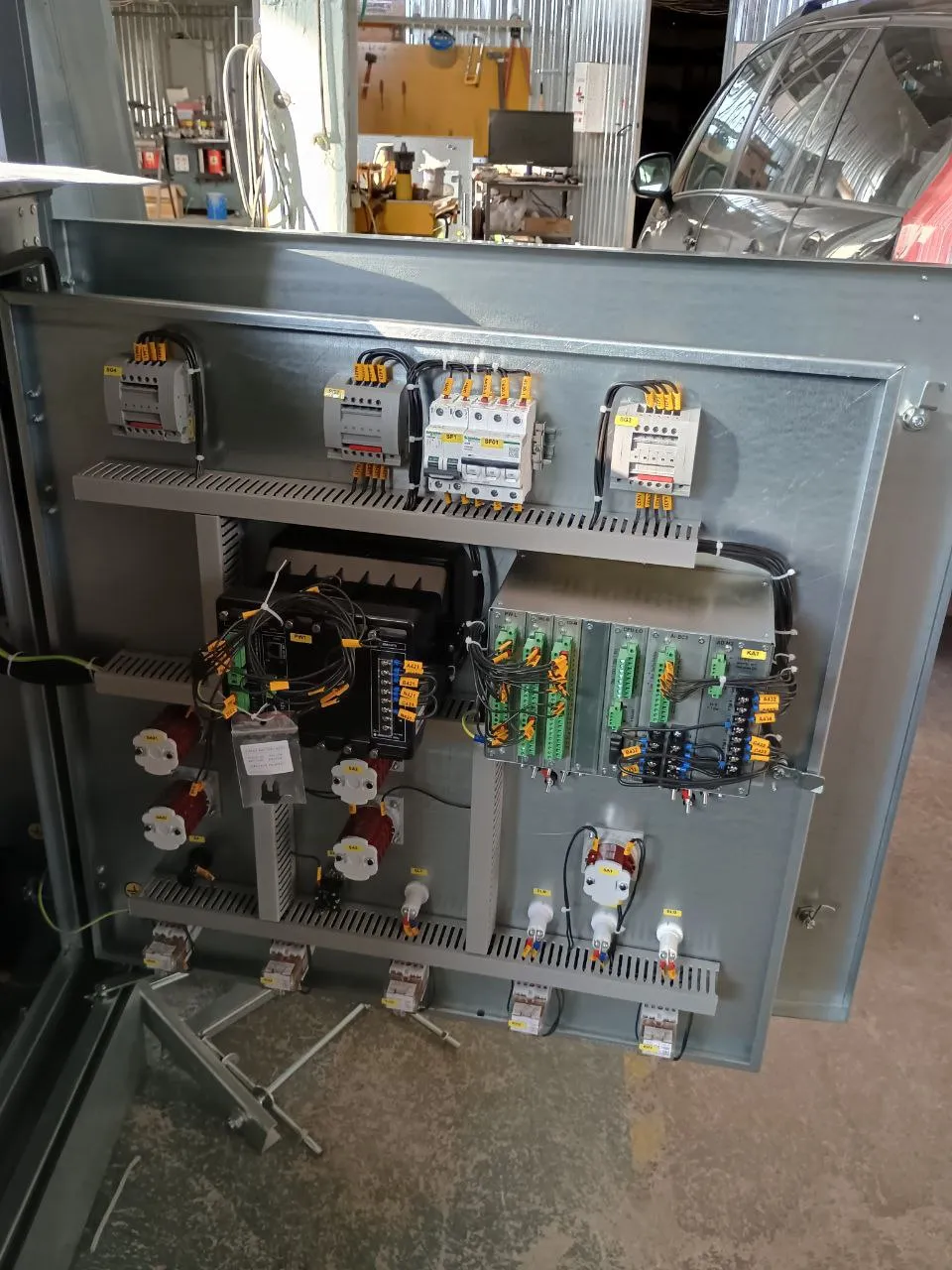

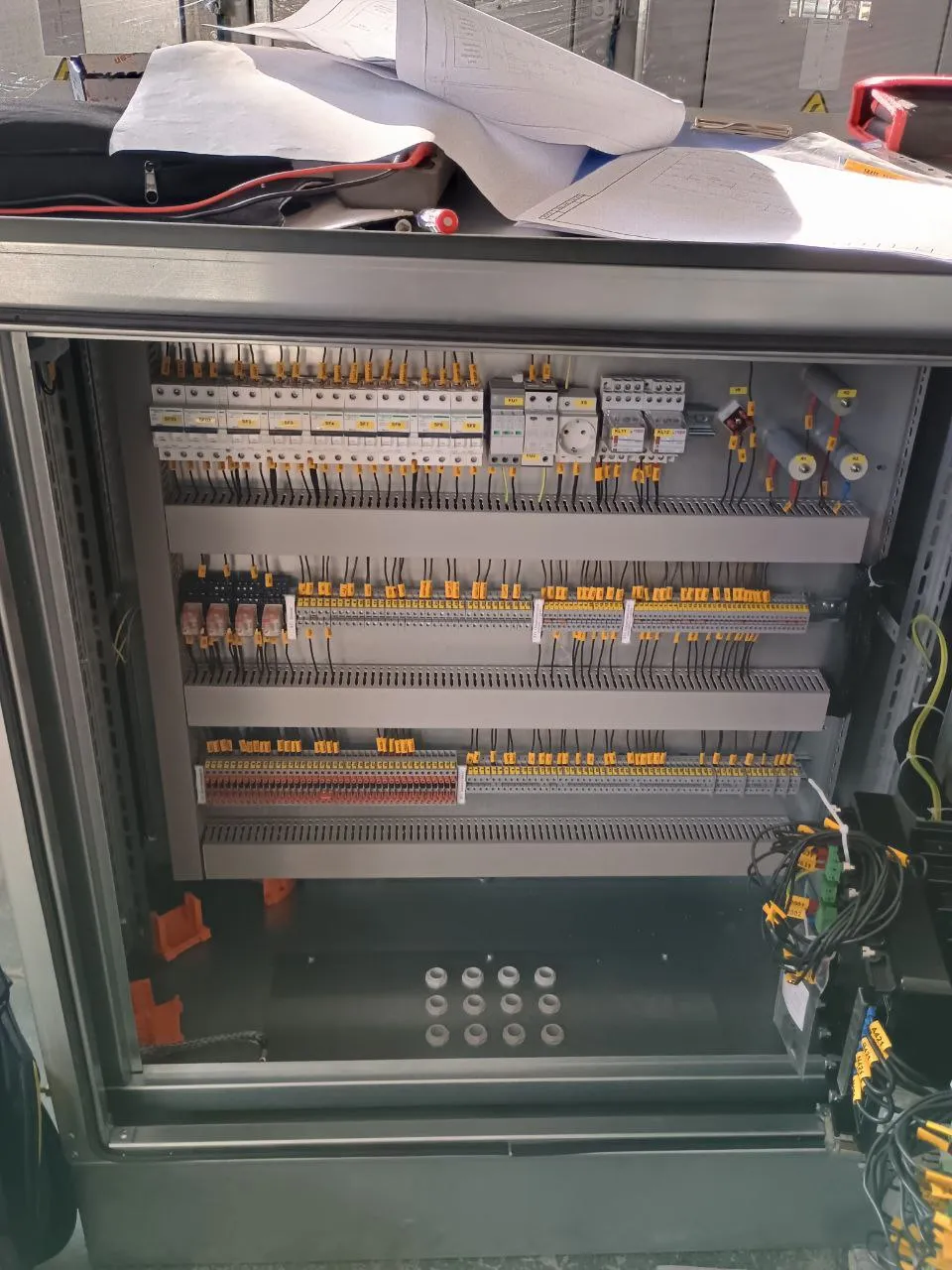

• Шафа РЗА. Найважча в комплекті — 200 кг при габариті 1280 × 1000 × 520 мм: усередині термінали, проміжні реле, автомати кіл живлення, ряди клем.

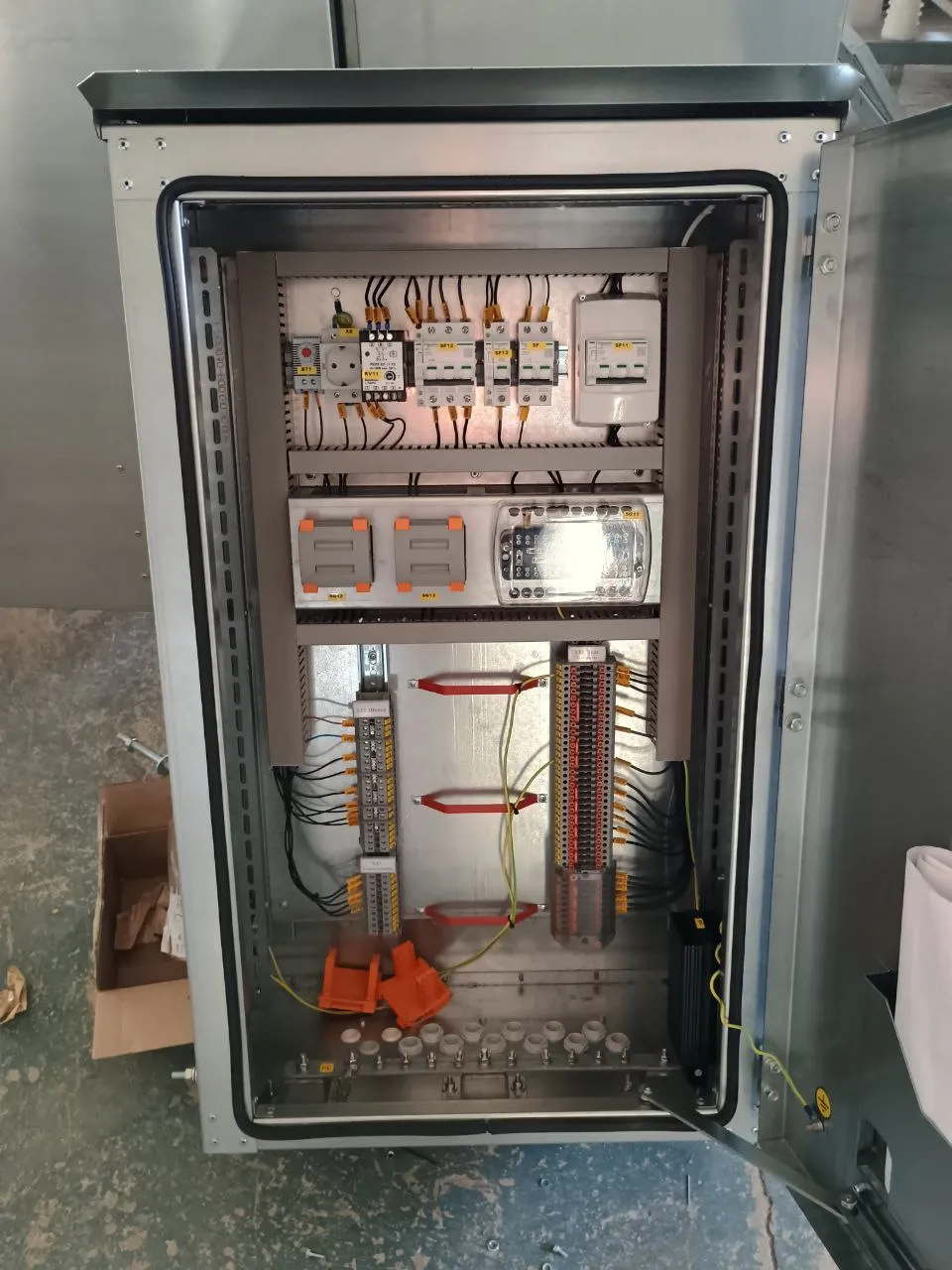

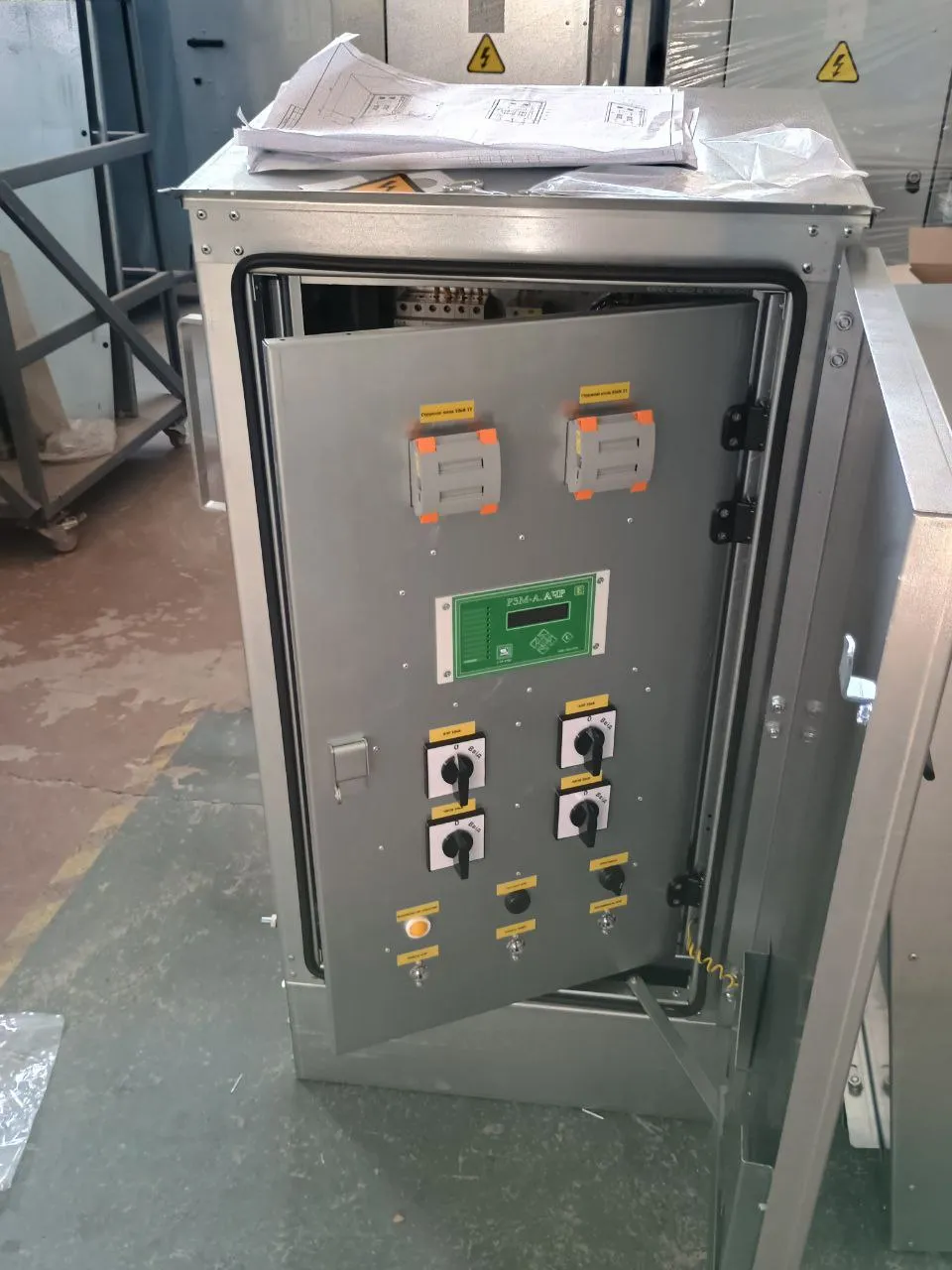

• Шафа АЧР окремим виробом, а не «функцією всередині РШ»: у 1200 × 600 × 360 мм, з приладом і органами керування на фасаді.

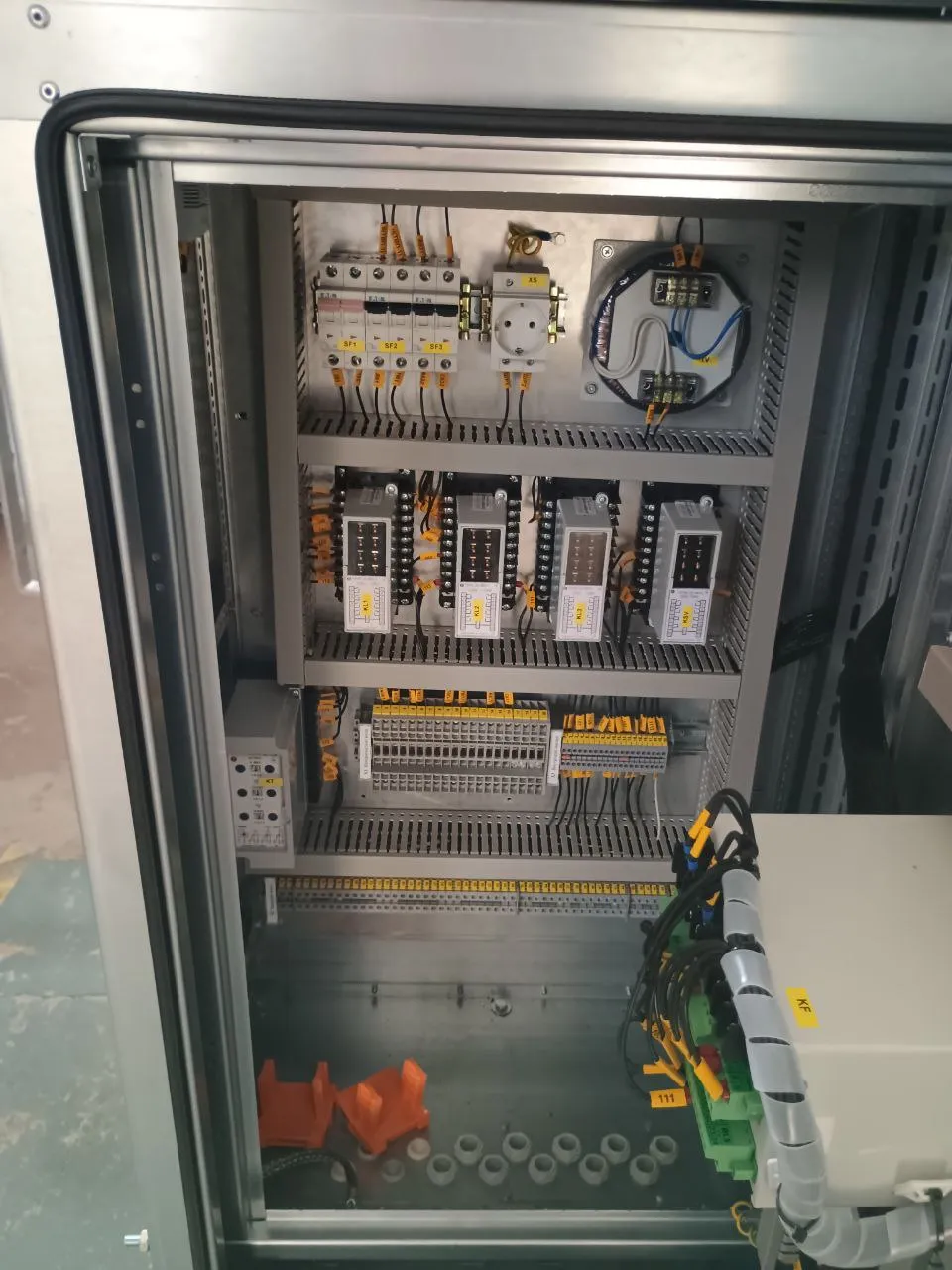

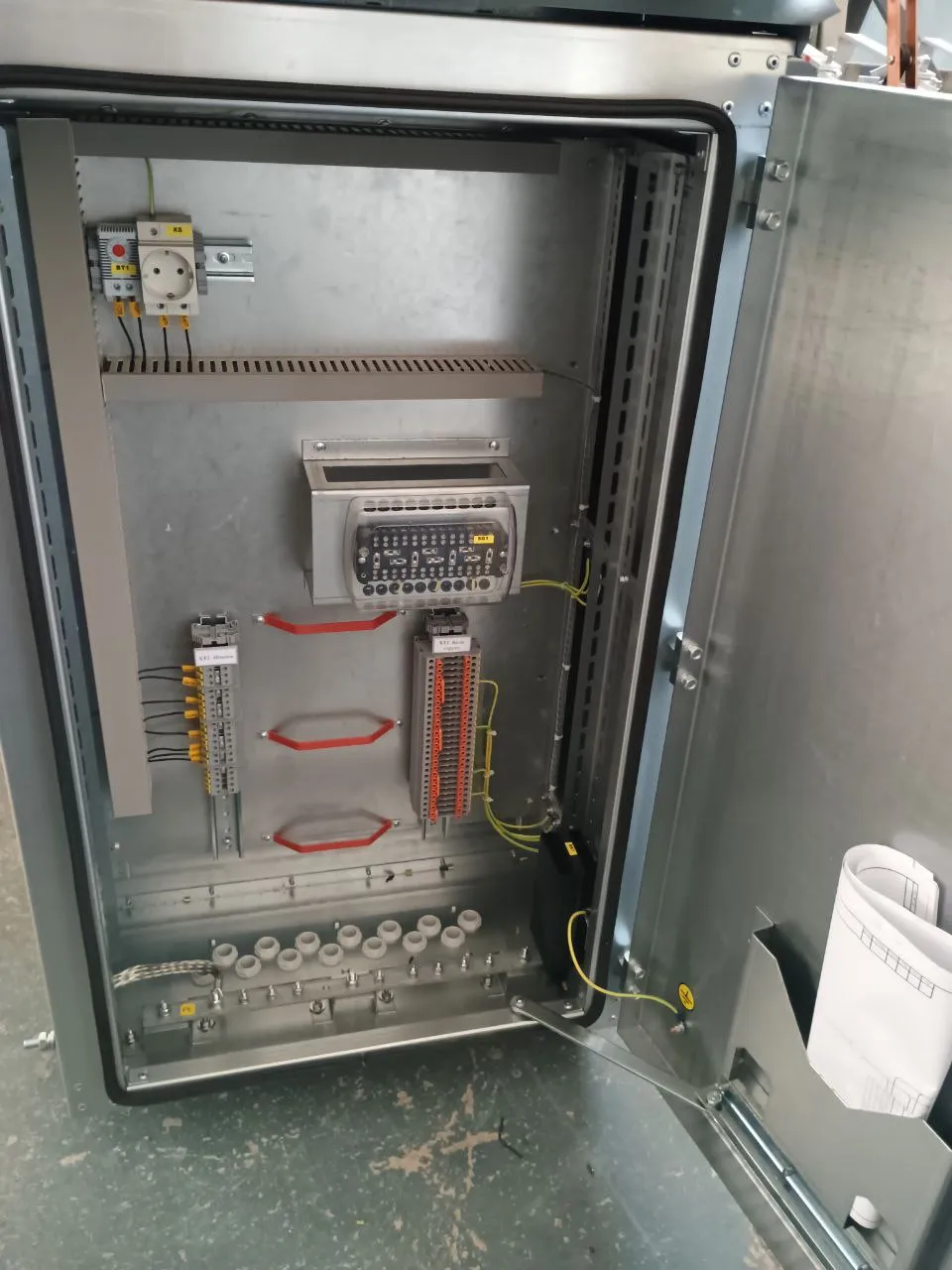

• Ящики затискачів ТН і ТС — однаковий габарит 1200 × 600 × 360 мм, різна начинка: у ЯЗТС кола струмових трансформаторів із можливістю шунтування, у ЯЗТН кола напруги з захистом.
• Клімат і герметичність. IP54 — ущільнення по периметру дверей, ввід кабелю знизу через сальникові плити.

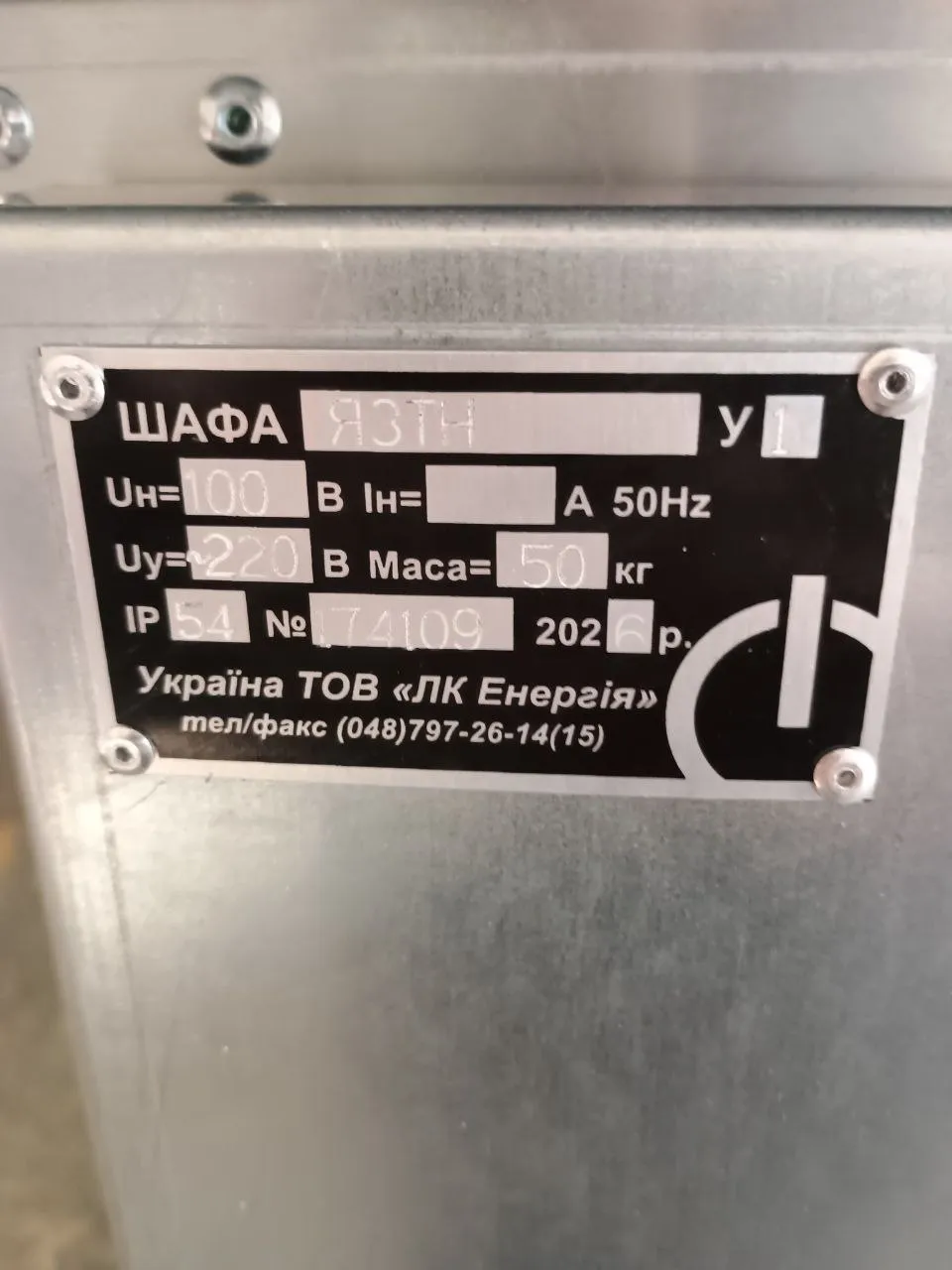

• Паспорт і табличка на кожну шафу — заводські номери №174109–174112.

Цифри (з паспортів)

Комплект замовлення — чотири шафи НКУ-0,4 кВ:

Спільні параметри:

Серійна карточка виробу: Шафи релейного захисту та автоматики (РЗіА). Для проєктантів: типове рішення Схеми РЗА комірок КСО.

Фотозвіт з виробництва
