Башня Рожновского: сколько энергии запасает башня

Автор статьи: Вячеслав Юрдик, инженер по качеству LK Energy Group.
Более 1000 единиц оборудования принято на производстве (ОТК) и 200 объектов электромонтажа под техническим надзором — в том числе энергетика водозаборов громад.

Короткий ответ (для тех, кто спешит)

Водонапорная башня Рожновского не хранит электричество. Но она хранит уже поднятую воду — а это то же самое, что сохранить энергию, потраченную на ее подъем.

Для скважины с типичным полным напором 80–100 м каждый кубометр в баке — это ≈0,4–0,5 кВт·ч электроэнергии, уже «запасенной» в виде поднятой воды. То есть:

бак 25 м³ — 10–12 кВт·ч;
бак 50 м³ — 20–23 кВт·ч «виртуального аккумулятора».

Литиевая батарея такой емкости стоит реальных денег. Башня уже стоит и давно оплачена.

Практический вывод один: башня развязывает график работы насоса и график потребления. Насос может качать, когда выгодно (днем, от солнца), а село берет воду, когда нужно (утром и вечером). Дальше — о том, сколько это в цифрах и что нужно, чтобы башня перестала быть «просто баком» и стала управляемым ресурсом.

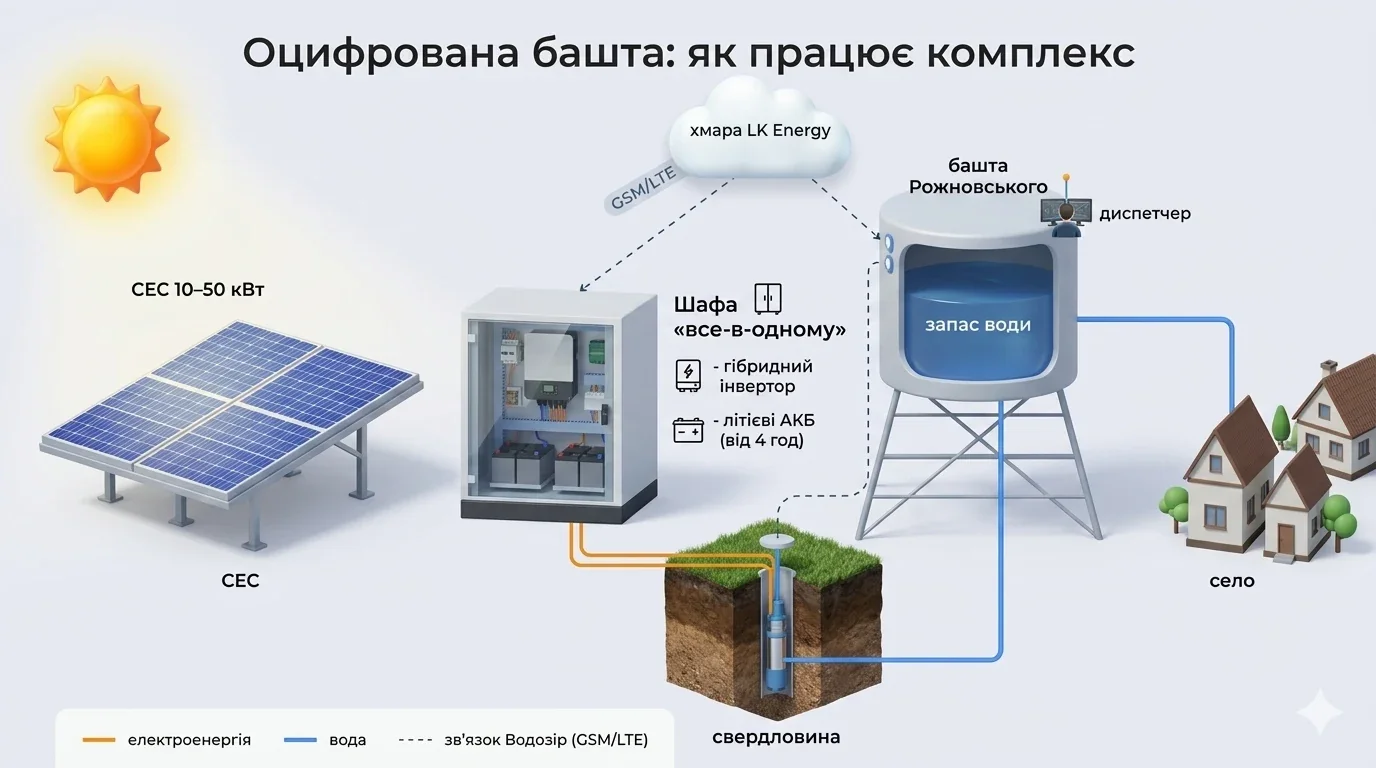

Оцифрованная башня Рожновского: СЭС питает насос, ВодоЗір передает данные диспетчеру

Что такое башня Рожновского

Это металлическая водонапорная вышка по типовому проекту (классика — ТП 901-5-29), которой с середины прошлого века застроили украинское село. Конструкция предельно простая и именно поэтому доживает до сегодня:

бак — водосборная емкость наверху;
цилиндрическая опора-ствол — не просто подпорка: в классической схеме Рожновского она тоже заполнена водой и соединена с баком. Большая масса воды в опоре медленнее остывает — это то, что позволило конструкции работать в наших зимах без отопления;
самотек — вода раздается в сеть без насоса, самой высотой.

Типоразмеры. В каталогах их обозначают ВБР-15, ВБР-25, ВБР-50: бак на 15 / 25 / 50 м³ на опоре 10–18 м (точная высота — по каталогу производителя). Такой высоты достаточно, чтобы раздавать воду самотеком с давлением ~1,0–1,8 бар (10 метров водяного столба ≈ 1 бар) — для раздачи насос не нужен.

Именно это последнее свойство делает башню ценной во время блэкаута: самотек работает, когда электричества нет вообще.

Сколько энергии запасает башня

Энергию в баке считают не от объема, а от полного напора — высоты, на которую насос реально поднимает воду. Это не высота башни: в полный напор входят глубина динамического уровня в скважине, высота башни над землей и потери в трубопроводе. Для артезианских скважин типично выходит 80–100 м.

При таком напоре каждый поднятый кубометр «стоит» ≈0,4–0,5 кВт·ч электроэнергии. Итого, сколько уже запасено в полном баке:

Типоразмер башни	Объем бака	Запасено энергии
ВБР-15	15 м³	≈6–7 кВт·ч
ВБР-25	25 м³	10–12 кВт·ч
ВБР-50	50 м³	20–23 кВт·ч

При меньшем напоре цифра пропорционально меньше — это учитываем в расчете конкретного объекта.

Важная честность: башня запасает воду (и некупленные ночные киловатт-часы для насоса), а не электричество. Света в дома она не даст — только непрерывность водоснабжения. Все, что ниже, — про эту непрерывность и про счет за электроэнергию, а не про резервное питание села.

Почему это работает: ночной отбор и развязка графиков

Село берет воду неравномерно: пик утром и вечером, а ночной отбор — обычно 10–20% суточного (по статистике наших объектов). То есть заполненный с вечера бак несет село через ночь без единого киловатта из сети.

Отсюда простая логика, ради которой все и строится:

солнце качает днем — именно тогда, когда генерация СЭС максимальна;
башня держит ночь — и утренний пик тоже, пока насос еще не нужен;
насос включается по графику, а не «когда поплавок щелкнул».

Для больших сел достаточность объема бака проверяем расчетом — 25 м³ на тысячу дворов не дадут ничего.

Чего башня не сделает (честные границы)

Чтобы не было завышенных ожиданий, три границы, которые мы проговариваем на старте:

Это не резервное питание села. Башня дает воду, а не электричество.
Объем конечен. Запас в баке — это часы, а не сутки. Сколько именно — считается по фактическому суточному потреблению.
Многодневную зимнюю облачность комплекс без генератора бесконечно не покроет, и мы этого не обещаем. Честная граница автономности водоснабжения — солнечный день + аккумуляторы + запас бака, дальше нужен дизель-генератор.

Как «оцифровка» превращает башню в управляемый ресурс

Сама по себе башня — пассивный запас: поплавок включает насос, когда уровень упал, и выключает, когда бак полный. Ни о графике генерации, ни об утечке, ни о срыве подачи поплавок не знает.

«Оцифровываем башню» — это когда к уже имеющемуся баку добавляют «источник» (солнечную электростанцию) и «мозг» (диспетчеризацию). В наших комплексах мозг — это устройство ВодоЗір собственной разработки LK Energy. Что оно меняет:

1. Показания — дистанционно. Счетчик электроэнергии, расходомер воды, уровень в баке и/или моточасы насоса — все видно с телефона. Ежемесячные объезды башен ради переписывания цифр больше не нужны (плановые осмотры оборудования никто не отменяет).

2. Аварии — сообщением, а не звонком от людей. Насос включен, а расхода нет — срыв подачи или обрыв. Уровень падает при работающем насосе — большая утечка. Сухой ход. Вскрытие шкафа. Диспетчер узнает первым.

3. Работа насоса — в окно солнечной генерации. Статистика отбора строит типовой суточный профиль потребления села. Контроллер планирует, сколько воды поднять за сутки, и ставит работу насоса на световые часы, добивая бак перед вечерним пиком. Если уровень падает до аварийной границы — насос включается независимо от солнца.

Именно третий пункт и есть деньги. Объект без накопления и управления самопотребляет ~50–60% собственной солнечной генерации. Связка «аккумуляторы + диспетчерский график» поднимает долю до расчетных 75–85% — если позволяет режим работы объекта. Разница между этими цифрами и есть то, что возвращает «мозг» комплекса.

4. Каскад резервирования — автоматически. Солнце → литиевые АКБ (емкость из расчета не менее 4 часов работы насоса) → запас башни → дизель-генератор последним, если он есть на башне. Переключение без участия человека; диспетчер видит переход на резерв на панели и знает о блэкауте на скважине раньше, чем позвонит первый житель.

Технически все это — гибридный инвертор, АКБ, плавный пуск или частотный преобразователь и сам ВодоЗір — мы ставим в одном утепленном вандалостойком шкафу собственного производства: машинное отделение в одном ящике, без строительства помещения на объекте.

Частые вопросы

Сколько воды в башне Рожновского?

Типовые башни — на 15, 25 или 50 м³ (ВБР-15 / ВБР-25 / ВБР-50), опора 10–18 м (точная высота — по каталогу производителя). Есть и большие исполнения, но в сельском водоснабжении самые распространенные именно эти три.

Какое давление дает водонапорная башня?

Примерно 1,0–1,8 бар — в зависимости от высоты опоры (10 метров водяного столба ≈ 1 бар). Этого достаточно для раздачи воды самотеком, без повысительного насоса.

Сколько электроэнергии запасает башня на 25 м³?

10–12 кВт·ч — для скважины с полным напором 80–100 м. Бак 50 м³ — 20–23 кВт·ч. При меньшем напоре — пропорционально меньше.

Даст ли башня свет в дома во время блэкаута?

Нет. Башня — это запас воды, а не электричества. Свет — отдельная задача и отдельное оборудование.

Будет ли вода во время блэкаута?

Да, в пределах каскада: днем насос питается от солнца, дальше — от аккумуляторов (из расчета 4 часов его работы), плюс запас воды в самой башне, и последним стартует дизель-генератор, если он есть на объекте. Многодневную зимнюю облачность без генератора комплекс не покроет — это честная граница.

Нужно ли менять насос, чтобы «оцифровать» башню?

Нет. Комплекс подключается к имеющемуся погружному насосу: до 11 кВт включительно ставим устройство плавного пуска, свыше 11 кВт или там, где нужно регулировать давление, — частотный преобразователь. Рабочий насос менять не нужно.

С чего начать

Если у вашей громады или хозяйства есть башня Рожновского — она уже выполняет половину работы энергонезависимой скважины. Остается добавить источник и управление.

Мы считаем это бесплатно на данных вашей башни: мощность насоса, годовое потребление, тариф — и вы видите экономию и срок окупаемости на своих цифрах, а не на средних по рынку.

👉 СЭС для артезианских скважин с диспетчеризацией — состав комплекса, расчет для пяти типоразмеров и помесячный баланс.

Смежное направление для водоканалов — диспетчеризация КНС. Читайте также: частотник или плавный пуск для скважинного насоса.

Технические ориентиры (напор, объемы, давление) — типовые для башен Рожновского в сельском водоснабжении; для конкретного объекта параметры уточняются по паспорту скважины и фактическим замерам.
