Типовое решение: РП-6(10) кВ на камерах КРУ-Е (габарит КМ-1Ф) с терминалами МРЗС

Опубликовано: 11.06.2026 · Автор: инженерный отдел ООО «ЛК Энергия»

Готовый комплект принципиальных схем РЗА стадии Р для РП-6(10) кВ на камерах КРУ-Е с выкатными элементами в габарите КМ-1Ф с микропроцессорными терминалами МРЗС: 158 листов сводного комплекта — два ввода, секционный выключатель с АВР, секционный разъединитель с центральной сигнализацией (ЦС), два трансформатора напряжения, два ТВП со схемой АВР собственных нужд (АВР-СН), отходящие линии (в том числе с узлом коммерческого учёта) и межъячеечные соединения. В комплекте также опросный лист и инструкция по эксплуатации КМ-1Ф на 85 страниц. Схемы разработаны инженерами ЛК Энергия по реальному проекту реконструкции действующего объекта (2025 год). PDF — в свободном доступе ниже, DWG — по запросу через форму.

Чем отличается исполнение на КМ-1Ф с МРЗС

Это решение — четвёртая аппаратная платформа нашей линейки РП. Что такое РП-6(10) кВ и когда применяют схему с двумя секциями шин — на странице базового решения на ячейках КСО. Здесь — та же задача на принципиально другой элементной базе:

Выкатные элементы вместо стационарных ячеек

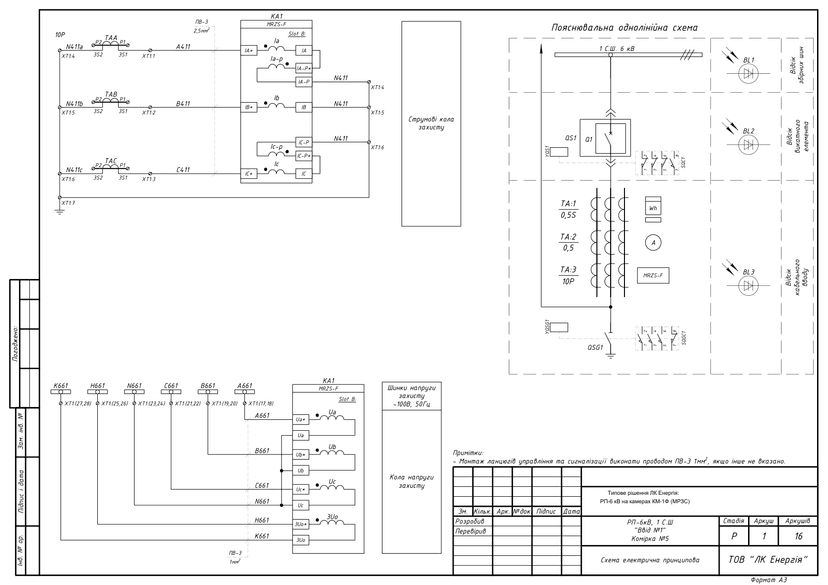

Шкафы КРУ-Е-6/630 (габарит КМ-1Ф) с выкатными элементами КМ-1: вакуумные выключатели BB/VL-12-25/2000-У2 на вводах и секционном выключателе, BB/VL-12-25/1000-У2 на линиях, выкатной ТН 630 А, ТШСТ 630 А в ячейках ТВП, ШР 2000 А в ячейке секционного разъединителя. Одностороннее обслуживание, степень защиты IP41 при закрытых дверях.

Терминалы МРЗС вместо РС83

MRZS-F2J12 — вводы и отходящие линии, MRZS-S2J12 — секционный выключатель, MRZS-U2D12 — ячейки трансформаторов напряжения, МРЗС-05Л — центральная сигнализация.

ЦС — центральная сигнализация

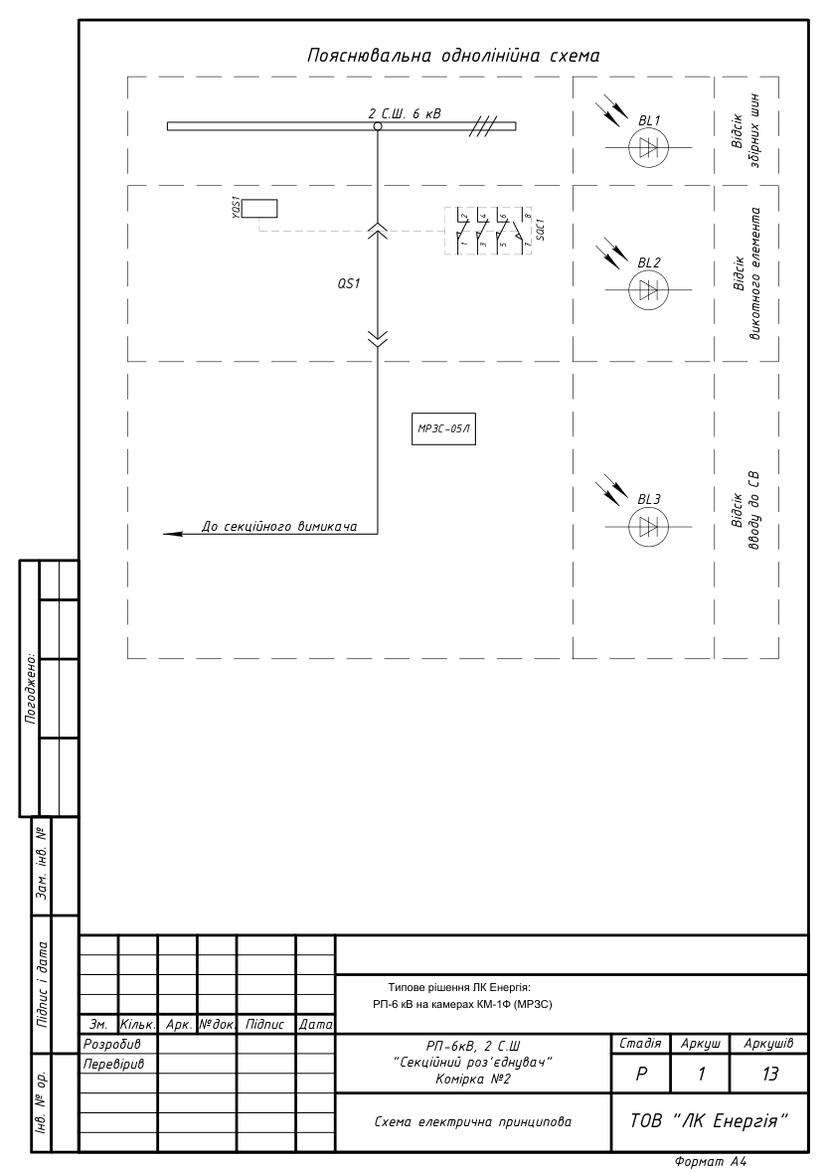

В ячейке секционного разъединителя выполнена схема центральной сигнализации РП на терминале МРЗС-05Л(ЦС): шинки аварийной сигнализации, контроль «тёмной шинки», сигнал «Неисправность ЦС».

АВР на двух уровнях

АВР на секционном выключателе с блокировками по напряжению ТН обеих секций + АВР-СН собственных нужд в части ТВП.

Узел коммерческого учёта

Отдельное исполнение отходящей линии с цепями учёта (ТТ класса 0,5S, место под счётчик) и резерв коммерческого учёта на вводах.

Сборные шины 1600 А

(АД31 10×100), 16 ячеек на две секции шин, термическая стойкость 25 кА.

Технические параметры решения

• Номинальное напряжение: 6 кВ (класс 6(10) кВ, наибольшее рабочее 7,2 кВ); две секции шин, 16 ячеек
• Сборные шины: 1600 А (АД31 10×100); главные цепи 630 А
• Термическая стойкость 25 кА (3 с), электродинамическая стойкость 51 кА
• Шкафы: КРУ-Е-6/630-03/-22/-105/-201/-601-У3 в габарите КМ-1Ф, с выкатными элементами, одностороннее обслуживание, IP41
• Коммутация: вакуумные выключатели BB/VL-12-25/2000-У2 (210 мм) и BB/VL-12-25/1000-У2 (150 мм) на выкатных элементах КМ-1
• Защита: микропроцессорные терминалы МРЗС — MRZS-F2J12, MRZS-S2J12, MRZS-U2D12, МРЗС-05Л (ЦС)
• Измерение: ТТ TCS2-12-11.05.3 (200/5, 400/5, 600/5; кл. 0,5/10Р, на вводах 0,5S/0,5/10Р), ТТНП ТЗЛУ-205-1 30/1 на линиях
• ТН: 3хIVS1F-1.1.1, 6000:√3/100:√3/100:√3/100:3, кл. 0,5/3Р/6Р, выкатной элемент 630 А

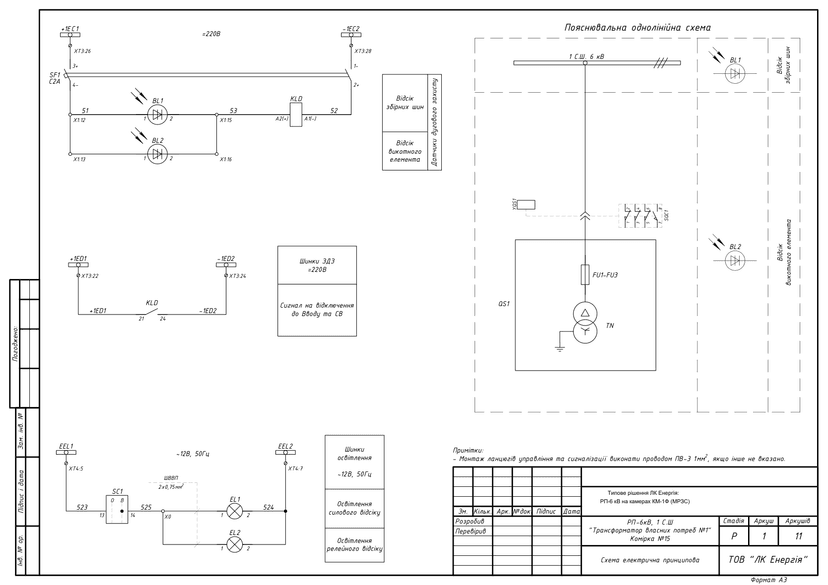

• Собственные нужды: ТВП ТСКЛ-16 (16 кВА, 6/0,4 кВ D/Yн-11) с предохранителями ПТ 011-6-3,2-40 У3 + АВР-СН
• Ограничение перенапряжений: ОПНп-6/6,6/10/550/IV/УХЛ1
• Оперативные цепи: управление и сигнализация 220 В; цепи ТН 100 В; освещение отсеков 12 В
• Климатическое исполнение У3; ТУ У 27.1-40132794-001:2016
• Год разработки: 2025, стадия Р, язык схем — украинский, формат DWG (AutoCAD)
• Номиналы конкретного исполнения согласовываются по опросному листу

Состав комплекта и скачивание

Разделы ячеек с выключателями содержат принципиальные схемы токовых цепей защиты, цепей напряжения, цепей управления и сигнализации, цепей освещения отсеков и пояснительную однолинейную схему. Инструкция по эксплуатации — отдельный документ производителя: описание конструкции КМ-1Ф, работа вакуумного выключателя и выкатного элемента, терминалы защиты, техническое обслуживание, гарантии.

• Полный комплект схем одним PDF (158 листов)

Превью схем

DWG-комплект по запросу

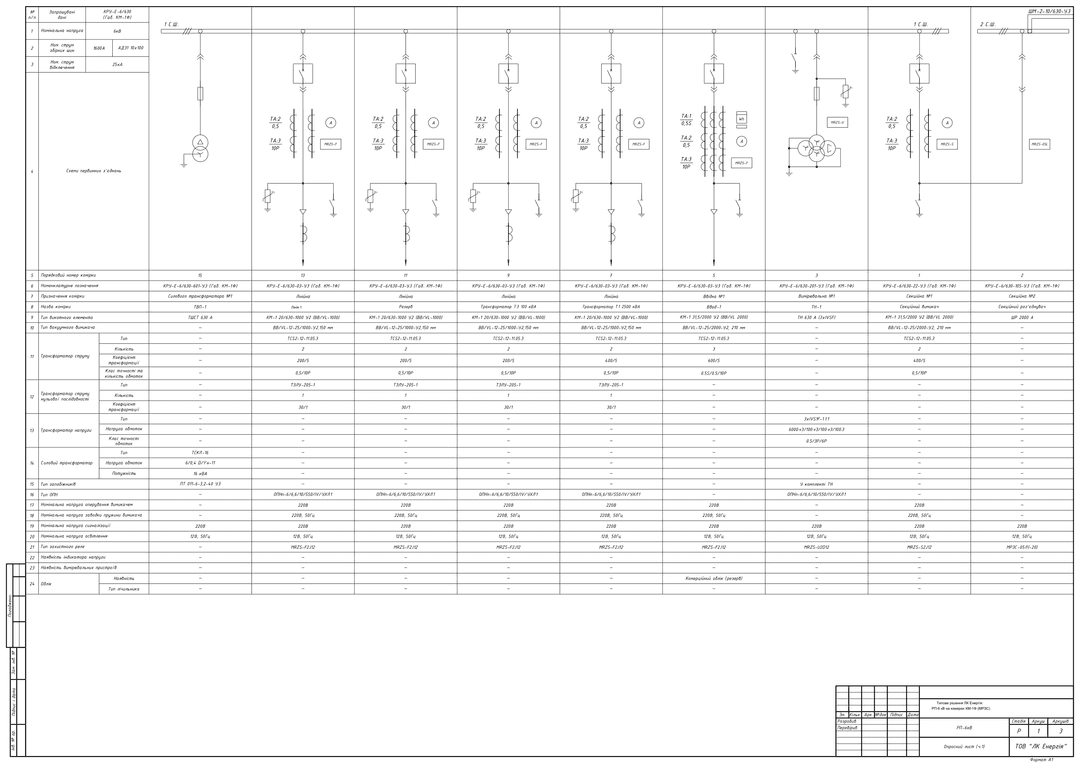

Полный DWG-комплект (сводный файл схем всех 16 ячеек: вводы, секционный выключатель, секционный разъединитель с ЦС, ТН, ТВП с АВР-СН, отходящие линии, межъячеечные соединения + опросный лист) отправим на email бесплатно.

Частые вопросы

Чем это решение отличается от РП на ячейках КСО?

Конфигурация РП та же — две секции шин, вводы, секционный аппарат, линии, ТН и ТВП, — но элементная база другая: шкафы КРУ-Е в габарите КМ-1Ф с выкатными элементами (выключатели BB/VL выкатываются вместе с тележкой) вместо стационарных ячеек КСО, терминалы МРЗС вместо РС83, сборные шины 1600 А, центральная сигнализация на МРЗС-05Л. Сравните: базовое решение РП-10 кВ на КСО (ВВ-N10, РС83-АВ2) и вариант КСО на выключателях ВВ/TEL.

Можно ли использовать эти схемы в рабочем проекте?

Да — как типовое решение-основу. Привязку к конкретному объекту, расчёт уставок РЗА, кабельный журнал и соответствие действующим ПУЭ/ДСТУ обеспечивает проектировщик. Схемы соответствуют реальному проекту реконструкции действующего объекта, разработанному в 2025 году (стадия Р).

Что входит в инструкцию по эксплуатации?

85 страниц: описание конструкции и технические характеристики КМ-1Ф, устройство отсеков, работа вакуумного выключателя и выкатного элемента, оперативные блокировки, терминалы защиты, периодичность осмотров и ремонтов, транспортирование, хранение и гарантии производителя. Для проектировщика это готовый источник требований к эксплуатации РП, который обычно приходится собирать по частям.

Как получить DWG-файлы?

Заполните форму на этой странице — отправим DWG-комплект на email в течение рабочего дня.

Изготавливает ли ЛК Энергия камеры КМ-1Ф по этим схемам?

Да. Шкафы КРУ-Е в габарите КМ-1Ф изготавливаются по ТУ У 27.1-40132794-001:2016 на собственном производстве в Одессе — по схемам заказчика, согласованным с производителем. Смотрите также каталог оборудования. Поможем адаптировать решение и заполнить опросный лист: +38 067 104 94 91.

Схемы предоставляются как справочное типовое решение. Привязку к объекту, расчёт уставок РЗА и соответствие действующим нормам (ПУЭ, ДСТУ, ДБН) обеспечивает проектировщик. ЛК Энергия не несёт ответственности за применение решения без адаптации к условиям конкретного объекта.
