РП и ячейки КСО 6–10 кВ

Ячейка КСО 10 кВ и распределительный пункт (РП) 6–10 кВ — основа распределительной сети среднего напряжения: вводные, секционные и линейные ячейки в одном распределительном устройстве. В разделе — готовые комплекты КСО на разной коммутационной аппаратуре: выключатели ВВ/TEL и терминалы защиты РС83-АВ2, а также камеры КРУ-Е габарита КМ-1Ф с терминалами МРЗС — есть комплекты и под РП 10 кВ на КСО, и под РП 6(10) кВ на камерах КРУ-Е.

Кроме новых ячеек — отдельное решение «Ретрофит КСО»: замена устаревших выключателей на вакуумные без перестройки РП, по схеме реального проекта реконструкции. Для действующих РП — схема цепей РЗА отдельной ячейки, телемеханика и собственные нужды РП, если нужно дополнить проект без пересмотра всего комплекта.

Схема КСО, состав комплекта и число листов — на страницах решений с PDF-схемами, заранее и в открытом доступе; полный комплект DWG — после короткой регистрации.

6 · Типовые решения группы

РП и ячейки КСО 6–10 кВ

Типовое решение: РП-6(10) кВ на камерах КРУ-Е (габарит КМ-1Ф) с терминалами МРЗСТиповое решение: РП-6 кВ на камерах КМ-1Ф с терминалами МРЗС — 158 листов схем РЗА, АВР, ЦС. PDF в открытом доступе, DWG — после регистрации.ЛК-ТР-10-RP-0016–10 кВ14 PDF · 18 МБ· DWG — после регистрациисхемаопросный листальбомТиповое решение: ретрофит ячеек КСО — вакуумные выключатели вместо устаревшей аппаратурыТиповое решение ретрофита РП-6 кВ: 16 ячеек КСО-Е габарита 393, вакуумные выключатели ВВ/VL и HGV, защита РС83. Схемы PDF в открытом доступе, DWG-комплект — после регистрации.ЛК-ТР-10-RP-0026–10 кВ12 PDF · 7,9 МБ· DWG — после регистрациисхемаопросный листчертёжТиповое решение: ячейки КСО 10 кВ на выключателях ВВ/TEL с РС83-АВ2Типовое решение: ячейки КСО 10 кВ на выключателях ВВ/TEL с РС83-АВ2 — 34 листа схем РЗА, АВР-СН, опросный лист. PDF в открытом доступе, DWG-комплект — после регистрации.ЛК-ТР-10-RP-0036–10 кВ9 PDF · 10 МБ· DWG — после регистрациисхемаопросный листчертёжальбомТиповое решение: РП-10 кВ на ячейках КСО — полный комплект схем РЗАГотовый комплект схем РЗА для РП-10 кВ на ячейках КСО: 108 листов в 10 разделах — вводы, СВ с АВР, линии, ТН, ТВП. PDF в открытом доступе, DWG-комплект — после регистрации.ЛК-ТР-10-RP-0046–10 кВ14 PDF · 14 МБ· DWG — после регистрациисхемаопросный листчертёжальбомТиповое решение: телемеханика и собственные нужды РП-10 кВТиповое решение вспомогательных шкафов распределительного пункта 10 кВ: шкаф собственных нужд (ШВП), шкафы ШО1/ШО2 и шкаф телемеханики (ТМ). Полный DWG-комплект — бесплатно после регистрации.ЛК-ТР-10-RP-0056–10 кВPDF нет· DWG — после регистрацииТиповое решение: комплект цепей РЗА ячейки КСО (РС83-АВ2 / МРЗС)Типовое решение начинки РЗА ячейки КСО-10 кВ: защиты на РС83-АВ2/АВ3 или МРЗС, УРОВ, ЛЗШ, АЧР, оперативный ток =220 В. Дополняет комплект КСО. DWG-комплект — после регистрации.ЛК-ТР-10-RP-0066–10 кВPDF нет· DWG — после регистрации
52 · Каталог схем

Каталог схем: комплекты чертежей DWG

Комплекты чертежей из архива реальных заказов ЛК, очищенные от данных заказчиков; в комплекте — только действующие редакции листов. Классификация по тексту чертежей — автоматическая.

Альбом PDF

В альбоме — комплекты, у которых есть PDF. Обложка, содержание по классу напряжения с номерами страниц, закладки на каждый комплект и лист. Альбом — на украинском языке.

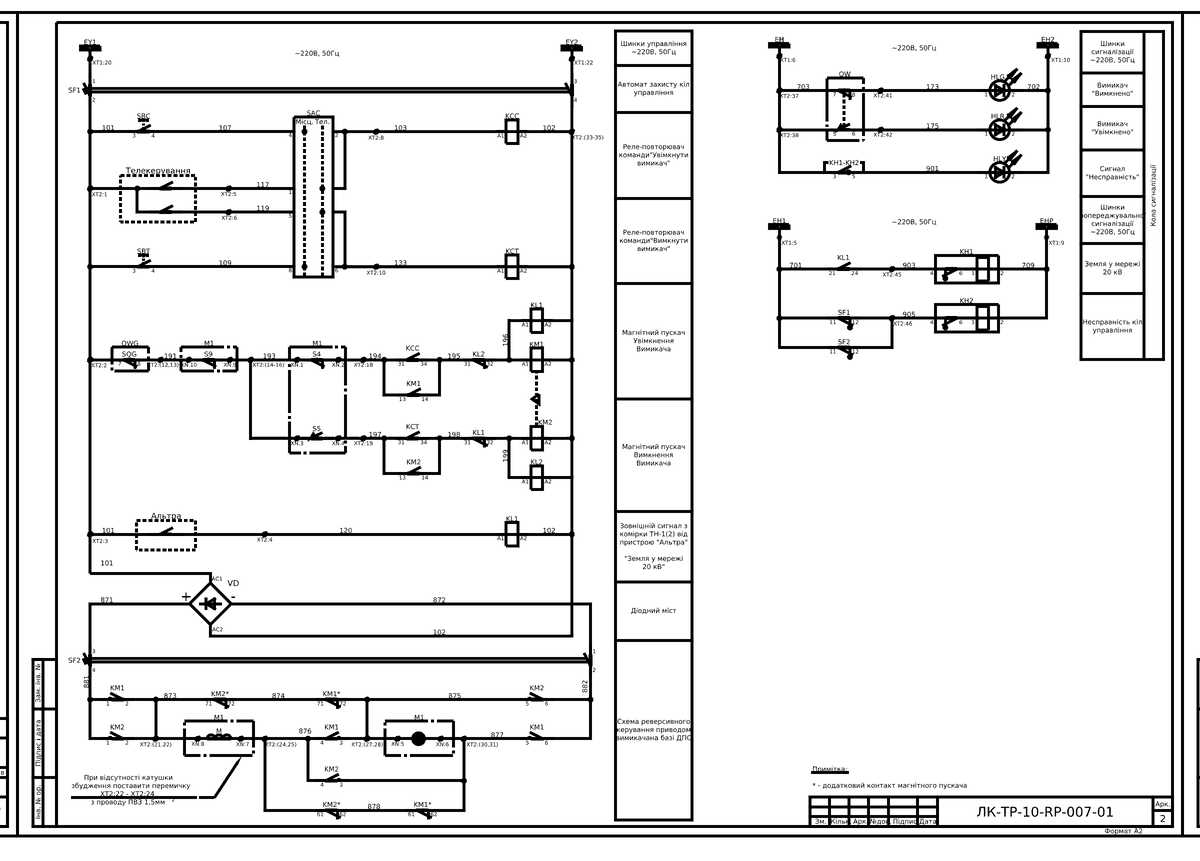

Ячейка КСО-Е, отходящая линия: схема вторичных цепей, опросный лист — ЛК-ТР-10-RP-007
Ячейка КСО-Е, отходящая линия: схема вторичных цепей, опросный лист
Шифр
ЛК-ТР-10-RP-007 Скопировать ссылку
U
6–10 кВ20 кВ
Файлы DWG
  1. схема вторичных цепей
Ячейки
КСО-Е-06*-20/630 — отходящая линия
Оборудование, применённое в схеме
ETI, ИМСКОЕ
PDF
PDF комплекта · 6 страниц · 1,5 МБ
В альбоме группы, с. 202

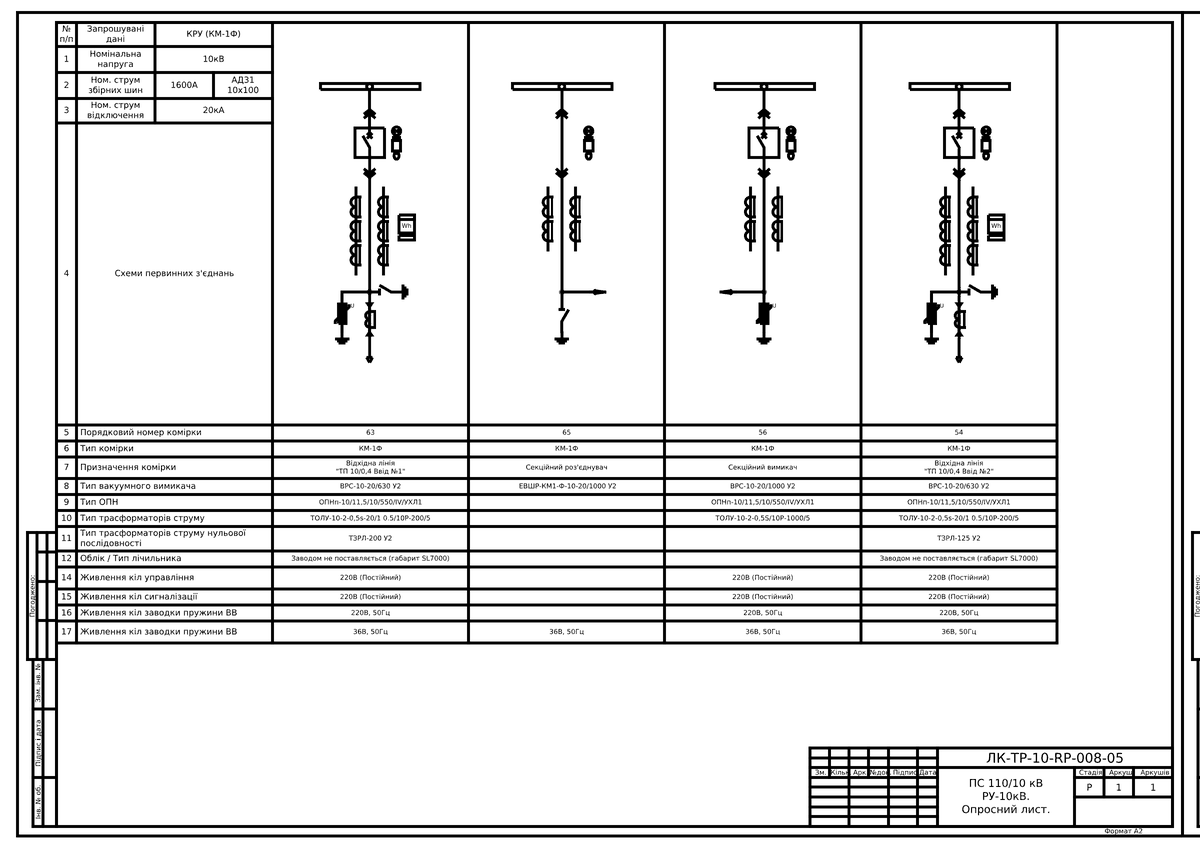

Ячейки 10 кВ с МРЗС-05М: линия, СВ, СР — схемы вторичных цепей, опросный лист — ЛК-ТР-10-RP-008
Ячейки 10 кВ с МРЗС-05М: линия, СВ, СР — схемы вторичных цепей, опросный лист
Шифр
ЛК-ТР-10-RP-008 Скопировать ссылку
U
6–10 кВ
Файлы DWG
5 файлов — схема вторичных цепей ×4, однолинейная схема ×1
  1. схема вторичных цепей
  2. схема вторичных цепей
  3. схема вторичных цепей
  4. схема вторичных цепей
  5. однолинейная схема
Ячейки
Отходящая линия ×2, СВ, СР (10 кВ)
Терминал
МРЗС-05М, MRZS-S2J14 (СВ)
Защиты
МТЗ, ТО, ЛЗШ, УРОВ, АЧР, ЗДЗ
Оборудование, применённое в схеме
Киевприбор / Промавтоматика, ETI, ИМСКОЕ
PDF
PDF комплекта · 25 страниц · 7,7 МБ
В альбоме группы, с. 5

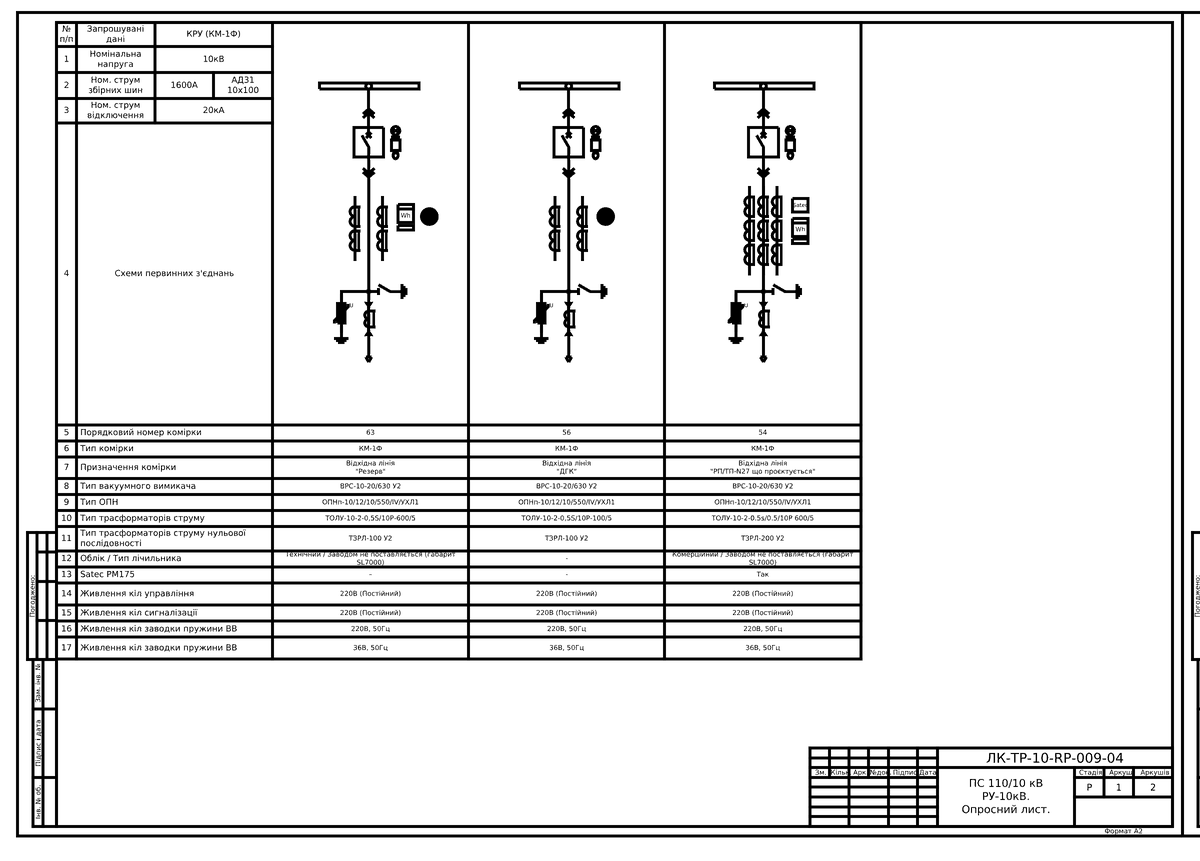

Ячейки 10 кВ с МРЗС-05М: линия с учётом, резерв, ДГК — схемы вторичных цепей, опросный лист — ЛК-ТР-10-RP-009
Ячейки 10 кВ с МРЗС-05М: линия с учётом, резерв, ДГК — схемы вторичных цепей, опросный лист
Шифр
ЛК-ТР-10-RP-009 Скопировать ссылку
U
6–10 кВ
Файлы DWG
5 файлов — схема вторичных цепей ×3, однолинейная схема ×1, прочее ×1
  1. схема вторичных цепей
  2. схема вторичных цепей
  3. схема вторичных цепей
  4. однолинейная схема
  5. прочее
Ячейки
Линия с учётом, резервная, ячейка ДГК (10 кВ)
Терминал
МРЗС-05М
Защиты
ЛЗШ, УРОВ, АЧР, ЗДЗ
Оборудование, применённое в схеме
Киевприбор / Промавтоматика, ETI, ИМСКОЕ, Itron
PDF
PDF комплекта · 23 страницы · 6,8 МБ
В альбоме группы, с. 30

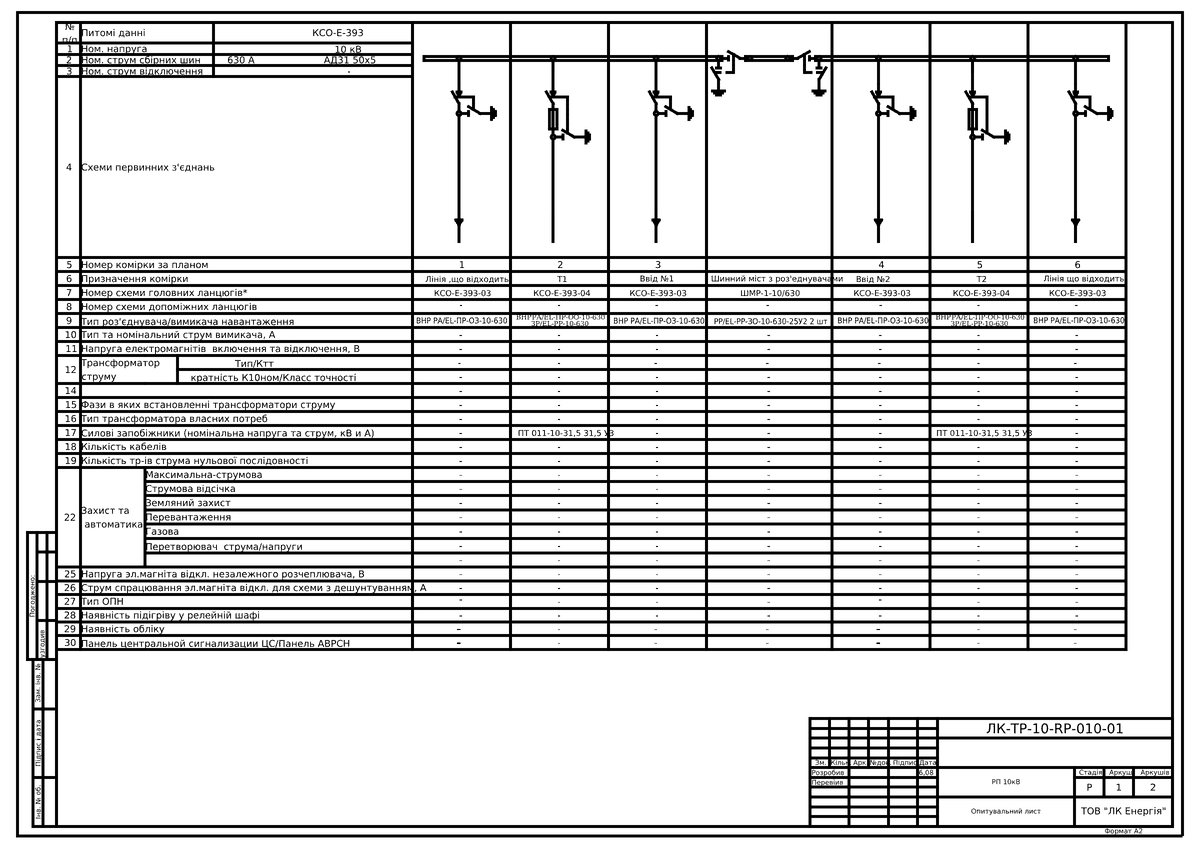

РП 10 кВ на КСО-Е-393 и щит 0,4 кВ на ЩО-90 с УКМ: однолинейная схема, схемы 0,4 кВ — ЛК-ТР-10-RP-010
РП 10 кВ на КСО-Е-393 и щит 0,4 кВ на ЩО-90 с УКМ: однолинейная схема, схемы 0,4 кВ
Шифр
ЛК-ТР-10-RP-010 Скопировать ссылку
U
0,4 кВ6–10 кВ
Файлы DWG
  1. однолинейная схема
  2. схема вторичных цепей
Ячейки
КСО-Е-393 (10 кВ); ЩО-90 с УКМ (0,38 кВ)
Оборудование, применённое в схеме
LS Electric, Schneider Electric, ETI
PDF
PDF комплекта · 30 страниц · 6,3 МБ
В альбоме группы, с. 53

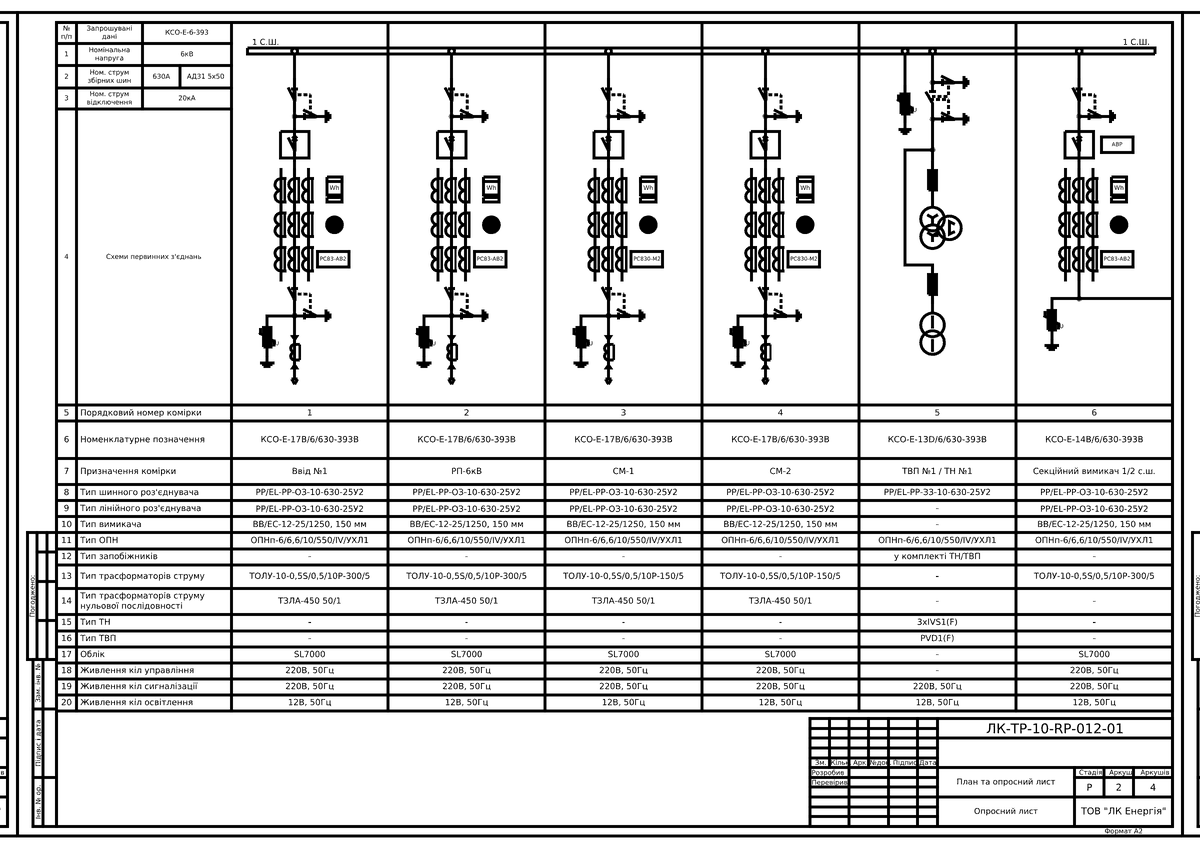

РП-6 кВ на КСО-Е серии 393 с РС83-АВ2: опросный лист, схема АВР-СН — ЛК-ТР-10-RP-012
РП-6 кВ на КСО-Е серии 393 с РС83-АВ2: опросный лист, схема АВР-СН
Шифр
ЛК-ТР-10-RP-012 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. однолинейная схема
Ячейки
КСО-Е серии 393 (6 кВ)
Терминал
РС83-АВ2, РС830-М2
Оборудование, применённое в схеме
РЗА Системз, Schneider Electric
PDF
PDF комплекта · 4 страницы · 929 КБ
В альбоме группы, с. 83

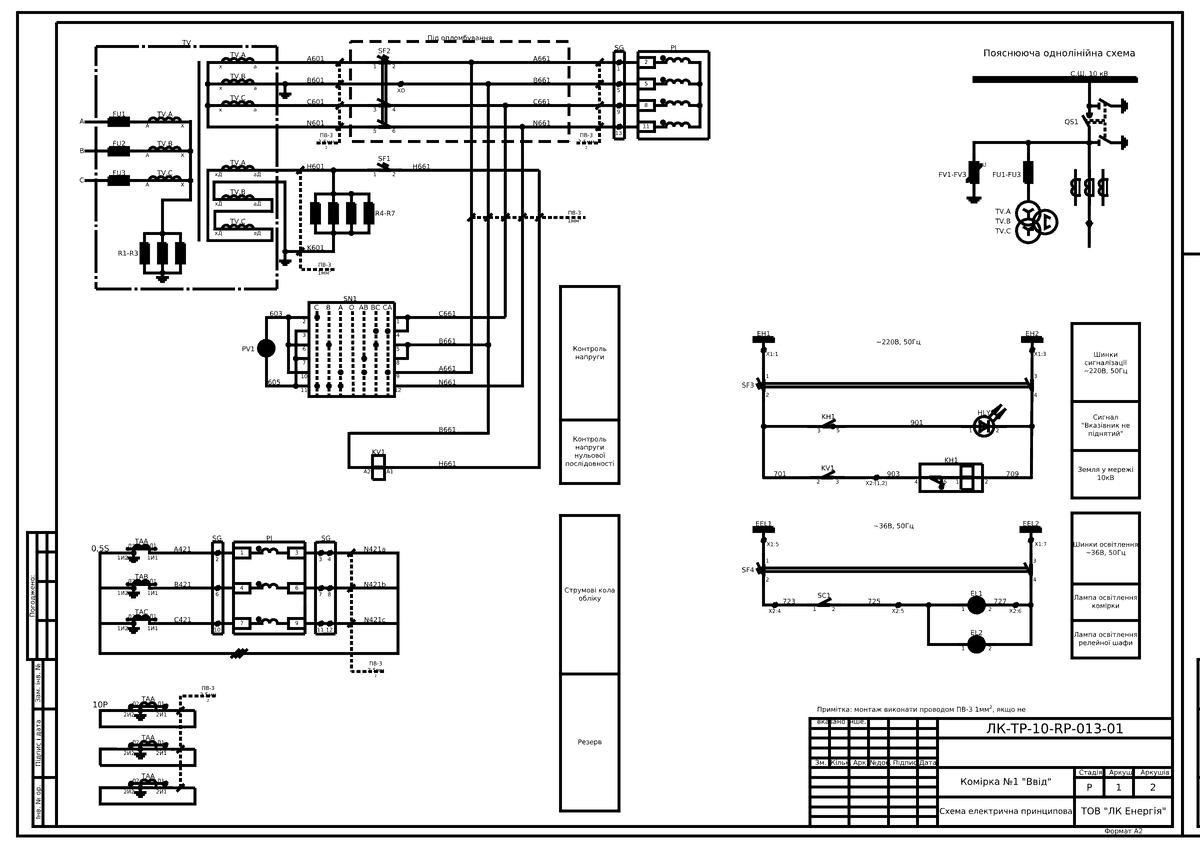

Ячейка ТН 10 кВ КСО-Е-09А/10/630-393 (3хЗНОЛП): схема вторичных цепей — ЛК-ТР-10-RP-013
Ячейка ТН 10 кВ КСО-Е-09А/10/630-393 (3хЗНОЛП): схема вторичных цепей
Шифр
ЛК-ТР-10-RP-013 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема вторичных цепей
Ячейки
КСО-Е-09А/10/630-393 — ТН 10 кВ (3хЗНОЛП-Э-12)
Оборудование, применённое в схеме
Schneider Electric
PDF
PDF комплекта · 3 страницы · 612 КБ
В альбоме группы, с. 87

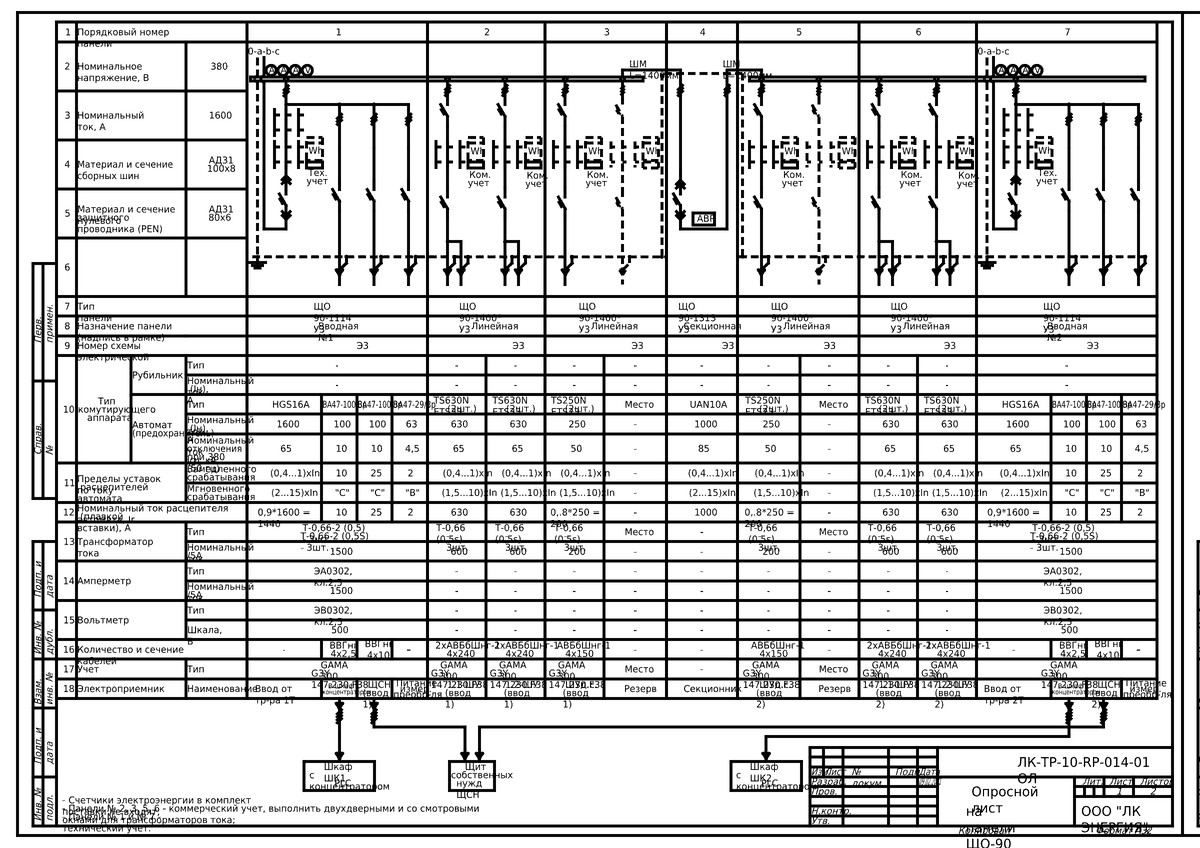

ТП 10/0,4 кВ: ячейки ввода на КСО-Е-393 и РУ-0,4 кВ на ЩО-90 с АВР — опросный лист, схемы — ЛК-ТР-10-RP-014
ТП 10/0,4 кВ: ячейки ввода на КСО-Е-393 и РУ-0,4 кВ на ЩО-90 с АВР — опросный лист, схемы
Шифр
ЛК-ТР-10-RP-014 Скопировать ссылку
U
0,4 кВ6–10 кВ
Файлы DWG
6 файлов — прочее ×4, схема вторичных цепей ×2
  1. прочее
  2. прочее
  3. прочее
  4. прочее
  5. схема вторичных цепей
  6. схема вторичных цепей
Ячейки
КСО-Е-393 (ввод 10 кВ); ЩО-90-1114, ЩО-90-1313, ЩО-90-1400*
Оборудование, применённое в схеме
Elgama-Elektronika, ETI, LS Electric
PDF
PDF комплекта · 20 страниц · 5,3 МБ
В альбоме группы, с. 90

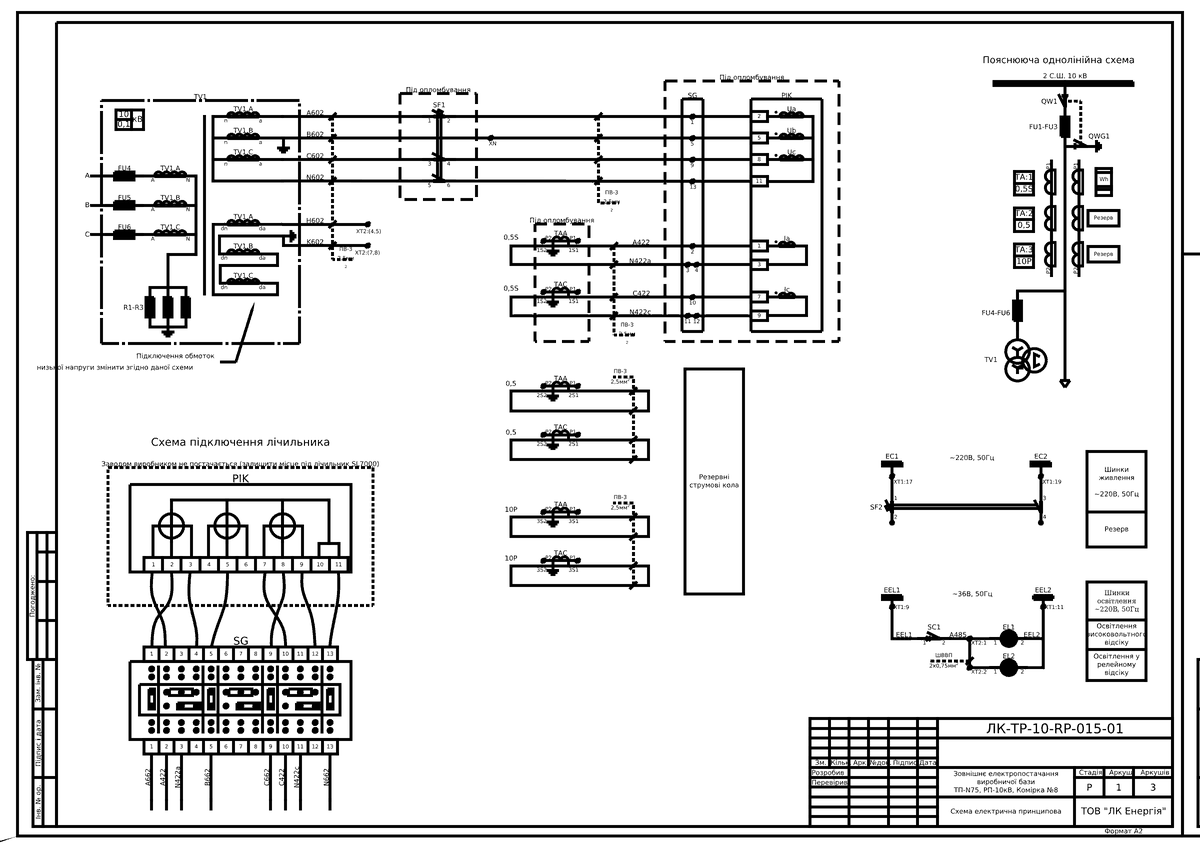

Ячейка КСО-Е-393 10 кВ, линия с учётом: схема электрическая принципиальная, схема подключения счётчика — ЛК-ТР-10-RP-015
Ячейка КСО-Е-393 10 кВ, линия с учётом: схема электрическая принципиальная, схема подключения счётчика
Шифр
ЛК-ТР-10-RP-015 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. однолинейная схема
Ячейки
КСО-Е-09/10/630-393: линия с учётом (место под счётчик SL7000), 10 кВ
Оборудование, применённое в схеме
Itron
PDF
PDF комплекта · 5 страниц · 798 КБ
В альбоме группы, с. 110

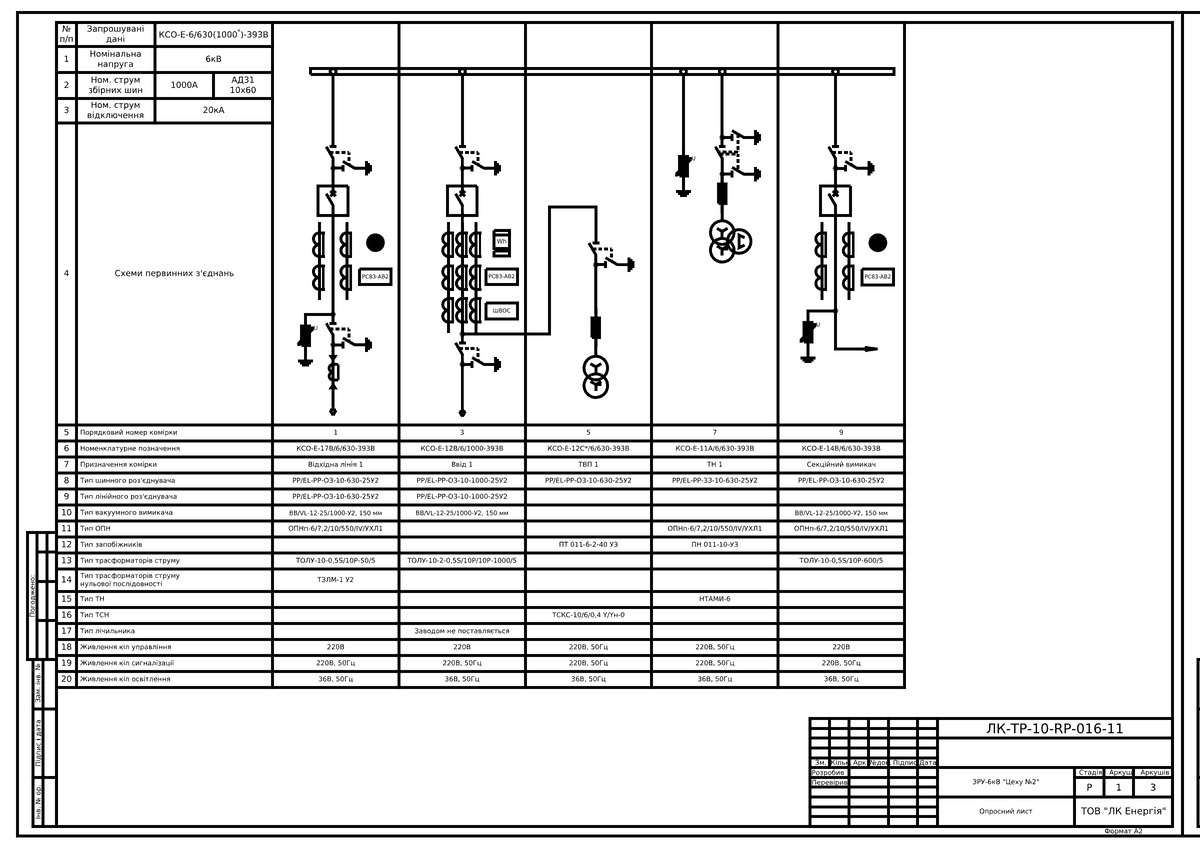

ЗРУ-6 кВ с РС83-АВ2: вводы, СВ, СР, ТН, ТСН, линия к двигателю, ШВОТ — схемы, опросный лист — ЛК-ТР-10-RP-016
ЗРУ-6 кВ с РС83-АВ2: вводы, СВ, СР, ТН, ТСН, линия к двигателю, ШВОТ — схемы, опросный лист
Шифр
ЛК-ТР-10-RP-016 Скопировать ссылку
U
6–10 кВ
Файлы DWG
12 файлов — схема вторичных цепей ×7, клеммники ×3, однолинейная схема ×1, прочее ×1
  1. схема вторичных цепей
  2. схема вторичных цепей
  3. схема вторичных цепей
  4. схема вторичных цепей
  5. клеммники
  6. клеммники
  7. клеммники
  8. схема вторичных цепей
  9. схема вторичных цепей
  10. схема вторичных цепей
  11. однолинейная схема
  12. прочее
Ячейки
Ввод, СВ, СР, ТН, ТСН, линия к двигателю (6 кВ); ШВОТ (БПН, БПТ)
Терминал
РС83-АВ2; МРЗС-05Л (ретрофит)
Защиты
ЛЗШ, УРОВ, АЧР, ЗДЗ, ЗМН, АВР
Оборудование, применённое в схеме
ETI, РЗА Системз, Киевприбор / Промавтоматика, Elgama-Elektronika
PDF
PDF комплекта · 67 страниц · 14 МБ
В альбоме группы, с. 115

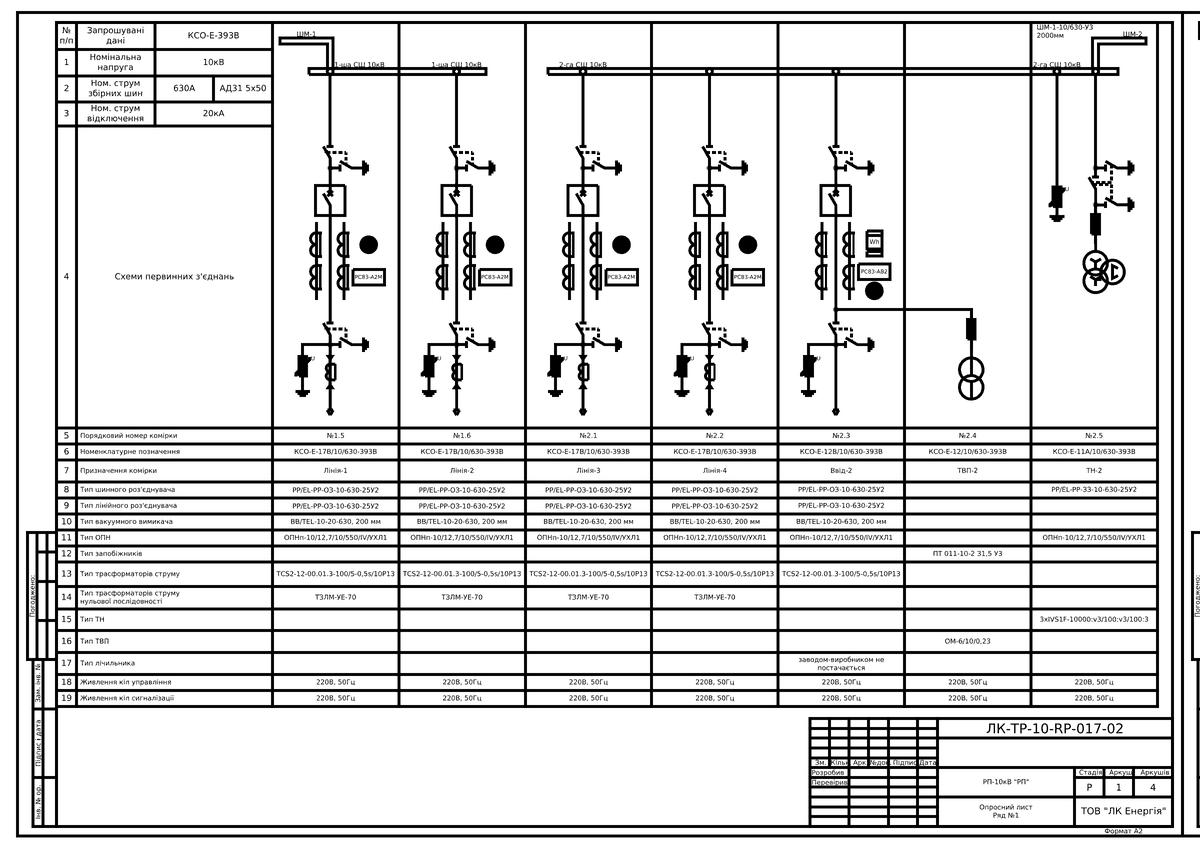

РП 6(10) кВ на КСО-Е-393 с РС83-АВ2: вводы, СВ, СР, ТН, ТСН, линия — схемы вторичных цепей, опросный лист — ЛК-ТР-10-RP-017
РП 6(10) кВ на КСО-Е-393 с РС83-АВ2: вводы, СВ, СР, ТН, ТСН, линия — схемы вторичных цепей, опросный лист
Шифр
ЛК-ТР-10-RP-017 Скопировать ссылку
U
6–10 кВ
Файлы DWG
10 файлов — схема вторичных цепей ×7, однолинейная схема ×1, клеммники ×2
  1. схема вторичных цепей
  2. однолинейная схема
  3. схема вторичных цепей
  4. схема вторичных цепей
  5. схема вторичных цепей
  6. схема вторичных цепей
  7. схема вторичных цепей
  8. клеммники
  9. клеммники
  10. схема вторичных цепей
Ячейки
КСО-Е-393: ввод ×3, СВ, СР, ТН, ТСН, линия
Терминал
РС83-АВ2; РС83-А2М (линия)
Защиты
ЗМН, АВР
Оборудование, применённое в схеме
РЗА Системз, Elgama-Elektronika, ETI
PDF
PDF комплекта · 63 страницы · 13 МБ
В альбоме группы, с. 182

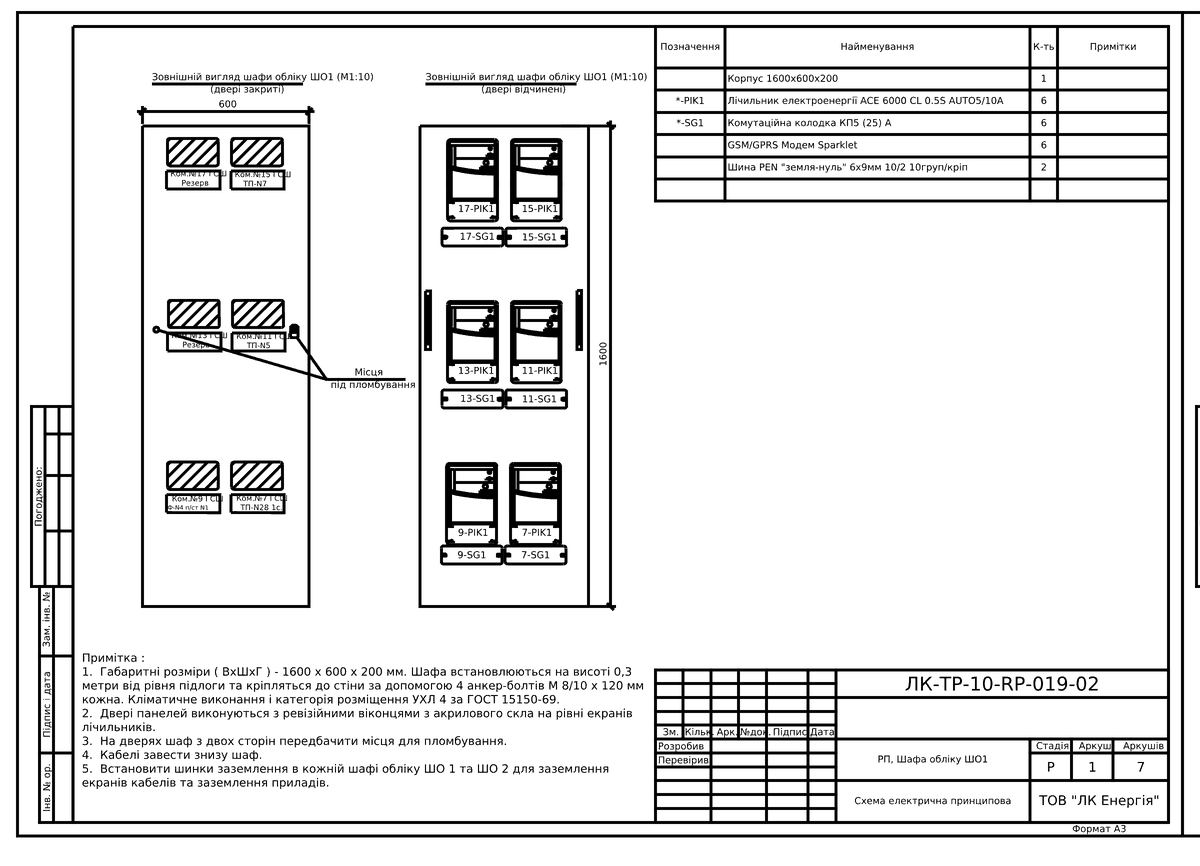

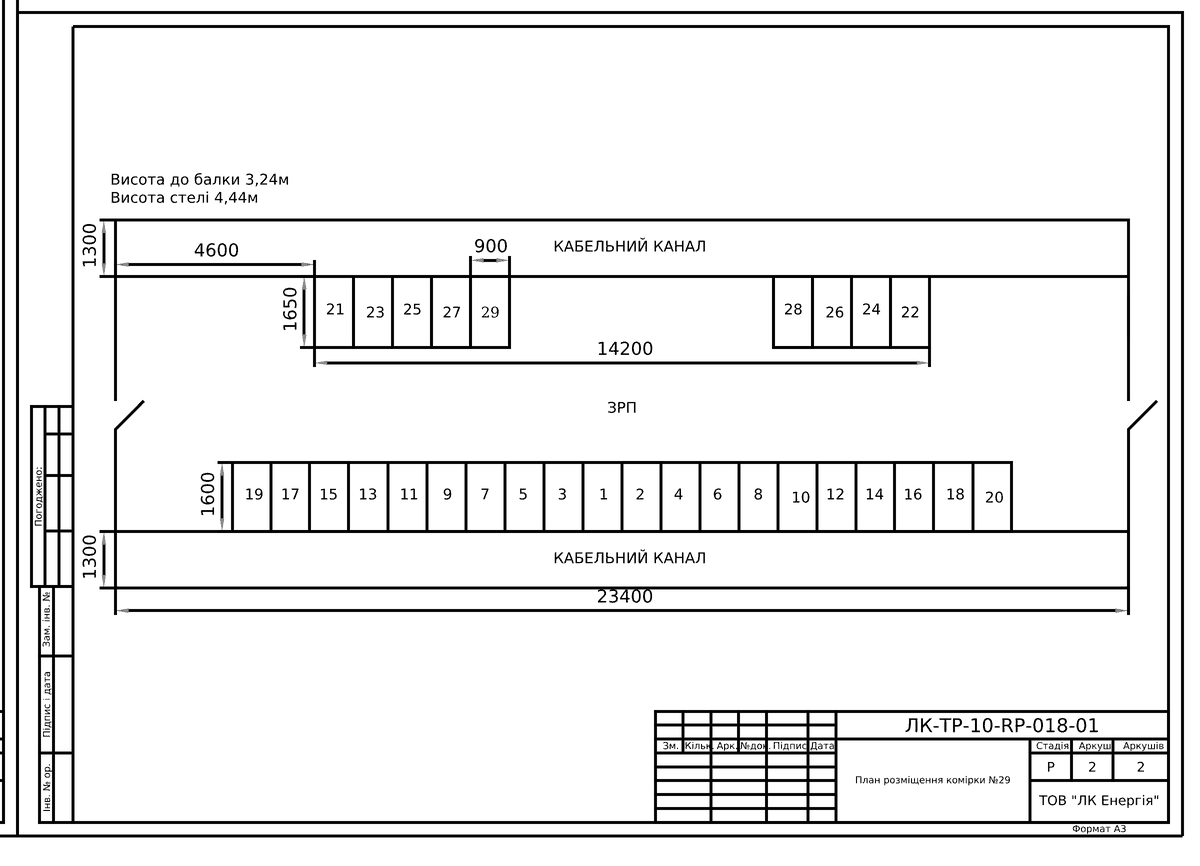

РП 10 кВ: шкаф собственных нужд ШВП, шкафы учёта ШО1/ШО2, шкаф телемеханики — схемы — ЛК-ТР-10-RP-019
РП 10 кВ: шкаф собственных нужд ШВП, шкафы учёта ШО1/ШО2, шкаф телемеханики — схемы
Шифр
ЛК-ТР-10-RP-019 Скопировать ссылку
U
0,4 кВ6–10 кВ
Файлы DWG
4 файла — схема вторичных цепей ×2, однолинейная схема ×2
  1. схема вторичных цепей
  2. однолинейная схема
  3. однолинейная схема
  4. схема вторичных цепей
Ячейки
ШВП; ШО1, ШО2 (счётчики АСЕ 6000 кл. 0,5S для ячеек РП-10 кВ); шкаф телемеханики
Оборудование, применённое в схеме
CNC Electric, Schneider Electric, ABB, РЗА Системз, Teltonika
PDF
PDF комплекта · 28 страниц · 5,5 МБ
В альбоме группы, с. 247

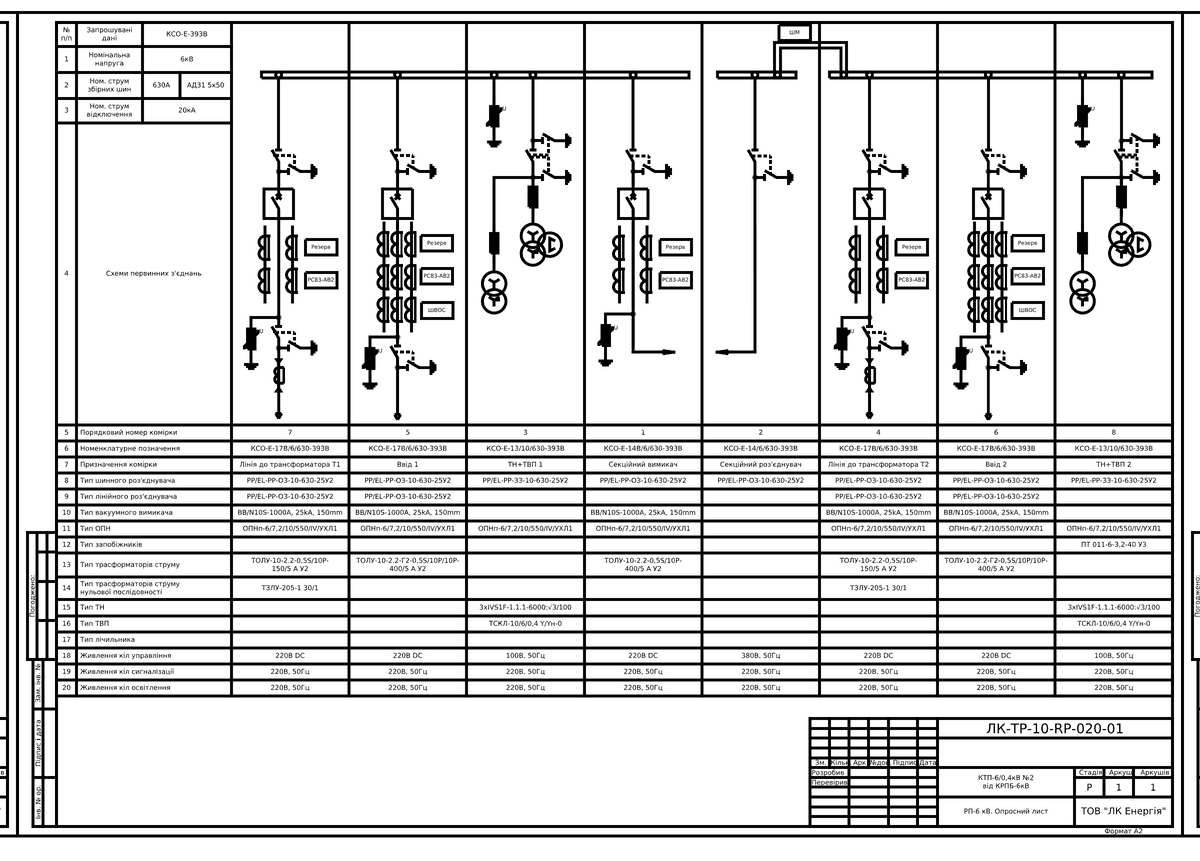

РП-6 кВ на КСО-Е-393 с РС83-АВ2: вводы, СР, ТН+ТВП, линии к трансформаторам, ШВОС — схемы вторичных цепей, опросный лист — ЛК-ТР-10-RP-020
РП-6 кВ на КСО-Е-393 с РС83-АВ2: вводы, СР, ТН+ТВП, линии к трансформаторам, ШВОС — схемы вторичных цепей, опросный лист
Шифр
ЛК-ТР-10-RP-020 Скопировать ссылку
U
6–10 кВ
Файлы DWG
9 файлов — однолинейная схема ×2, схема вторичных цепей ×7
  1. однолинейная схема
  2. схема вторичных цепей
  3. схема вторичных цепей
  4. схема вторичных цепей
  5. схема вторичных цепей
  6. схема вторичных цепей
  7. схема вторичных цепей
  8. схема вторичных цепей
  9. однолинейная схема
Ячейки
КСО-Е-393 (6 кВ): ввод ×2, СР, ТН+ТВП, линия к трансформатору ×2; ШВОС (БПН, БПТ)
Терминал
РС83-АВ2
Защиты
ЗМН, АВР
Оборудование, применённое в схеме
ETI, РЗА Системз
PDF
PDF комплекта · 41 страница · 9,1 МБ
В альбоме группы, с. 275
РП 10 кВ на КСО-Е-393В с РС83-АВ2: три ввода (один от ДГ), СВ, СР, АВР-СН — схемы, опросный лист, связи — ЛК-ТР-10-RP-022
РП 10 кВ на КСО-Е-393В с РС83-АВ2: три ввода (один от ДГ), СВ, СР, АВР-СН — схемы, опросный лист, связи
Шифр
ЛК-ТР-10-RP-022 Скопировать ссылку
U
6–10 кВ
Файлы DWG
9 файлов — межъячеечные связи ×1, схема электрическая принципиальная ×7, опросный лист ×1
  1. межъячеечные связи
  2. схема электрическая принципиальная
  3. схема электрическая принципиальная
  4. схема электрическая принципиальная
  5. схема электрическая принципиальная
  6. схема электрическая принципиальная
  7. опросный лист
  8. схема электрическая принципиальная
  9. схема электрическая принципиальная
Оборудование, применённое в схеме
РЗА Системз, ETI
PDF
PDF комплекта · 54 страницы · 10 МБ
В альбоме группы, с. 316
Ячейки КСО-Е-393В 10 кВ с SEPAM S40: линия с учётом SL7000, ТН НАМИ-10 — схемы, опросный лист, план — ЛК-ТР-10-RP-027
Ячейки КСО-Е-393В 10 кВ с SEPAM S40: линия с учётом SL7000, ТН НАМИ-10 — схемы, опросный лист, план
Шифр
ЛК-ТР-10-RP-027 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
  2. схема электрическая принципиальная
  3. опросный лист
Оборудование, применённое в схеме
Schneider Electric, Itron
PDF
PDF комплекта · 17 страниц · 2,8 МБ
В альбоме группы, с. 374
Ячейки 10 кВ с РС80-МР: ввод с учётом GAMA 300 и ТСН ОЛСПУ-1,25, ТН НАМИ-10 — схемы — ЛК-ТР-10-RP-029
Ячейки 10 кВ с РС80-МР: ввод с учётом GAMA 300 и ТСН ОЛСПУ-1,25, ТН НАМИ-10 — схемы
Шифр
ЛК-ТР-10-RP-029 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
  2. схема электрическая принципиальная
Оборудование, применённое в схеме
ETI, РЗА Системз, Elgama-Elektronika
PDF
PDF комплекта · 37 страниц · 7,2 МБ
В альбоме группы, с. 391
РП-6 кВ на КСО-Е-393В с РС83-АВ2, РС83-В1, Альтра 32: вводы, СВ, СР, ТСН с АВР-СН — схемы, опросный лист — ЛК-ТР-10-RP-032
РП-6 кВ на КСО-Е-393В с РС83-АВ2, РС83-В1, Альтра 32: вводы, СВ, СР, ТСН с АВР-СН — схемы, опросный лист
Шифр
ЛК-ТР-10-RP-032 Скопировать ссылку
U
6–10 кВ
Файлы DWG
5 файлов — схема электрическая принципиальная ×4, опросный лист ×1
  1. схема электрическая принципиальная
  2. схема электрическая принципиальная
  3. опросный лист
  4. схема электрическая принципиальная
  5. схема электрическая принципиальная
Оборудование, применённое в схеме
РЗА Системз, ИМСКОЕ, НИК, ETI, Itron
PDF
PDF комплекта · 37 страниц · 6,8 МБ
В альбоме группы, с. 428
Ячейка ТН 10 кВ с сигнализацией «Земля в сети» на реле НЛ-6А-1: схема электрическая принципиальная — ЛК-ТР-10-RP-036
Ячейка ТН 10 кВ с сигнализацией «Земля в сети» на реле НЛ-6А-1: схема электрическая принципиальная
Шифр
ЛК-ТР-10-RP-036 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
Оборудование, применённое в схеме
Schneider Electric
PDF
PDF комплекта · 2 страницы · 459 КБ
В альбоме группы, с. 474
Ячейка ввода 6 кВ КСО-Е-21В-393В с РС83-АВ2, ТСН PVD1F-1,25 и АВР-СН: схема, опросный лист, план — ЛК-ТР-10-RP-039
Ячейка ввода 6 кВ КСО-Е-21В-393В с РС83-АВ2, ТСН PVD1F-1,25 и АВР-СН: схема, опросный лист, план
Шифр
ЛК-ТР-10-RP-039 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
  2. опросный лист
Оборудование, применённое в схеме
ETI, РЗА Системз
PDF
PDF комплекта · 9 страниц · 2,1 МБ
В альбоме группы, с. 486
Вводная ячейка 10 кВ с ВНР, ТН 3×IVS1F и коммерческим учётом SL7000: схема электрическая принципиальная — ЛК-ТР-10-RP-042
Вводная ячейка 10 кВ с ВНР, ТН 3×IVS1F и коммерческим учётом SL7000: схема электрическая принципиальная
Шифр
ЛК-ТР-10-RP-042 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
Оборудование, применённое в схеме
Itron, Schneider Electric, ETI
PDF
PDF комплекта · 6 страниц · 1,2 МБ
В альбоме группы, с. 512
Ячейки 6 кВ с РС83-АВ2: СВ, линия к трансформатору с ТСН PVD1F, ячейка с ВНР и предохранителями — схемы — ЛК-ТР-10-RP-044
Ячейки 6 кВ с РС83-АВ2: СВ, линия к трансформатору с ТСН PVD1F, ячейка с ВНР и предохранителями — схемы
Шифр
ЛК-ТР-10-RP-044 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
  2. схема электрическая принципиальная
  3. схема электрическая принципиальная
Оборудование, применённое в схеме
РЗА Системз
PDF
PDF комплекта · 14 страниц · 2,7 МБ
В альбоме группы, с. 520
Ячейки 10 кВ с МРЗС-05М: ввод от трансформатора с HGV2141 и АВР-СН, ТН НАМИ-10 — схемы, межъячейковые связи — ЛК-ТР-10-RP-046
Ячейки 10 кВ с МРЗС-05М: ввод от трансформатора с HGV2141 и АВР-СН, ТН НАМИ-10 — схемы, межъячейковые связи
Шифр
ЛК-ТР-10-RP-046 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
  2. схема электрическая принципиальная
  3. межъячеечные связи
Оборудование, применённое в схеме
Киевприбор / Промавтоматика
PDF
PDF комплекта · 11 страниц · 2,0 МБ
В альбоме группы, с. 534
Ячейки линии 6 кВ КСО-Е-393В с РС83-АВ2 и учётом: схемы, опросный лист, межъячеечные связи — ЛК-ТР-10-RP-047
Ячейки линии 6 кВ КСО-Е-393В с РС83-АВ2 и учётом: схемы, опросный лист, межъячеечные связи
Шифр
ЛК-ТР-10-RP-047 Скопировать ссылку
U
6–10 кВ
Файлы DWG
4 файла — схема электрическая принципиальная ×2, опросный лист ×1, межъячеечные связи ×1
  1. схема электрическая принципиальная
  2. схема электрическая принципиальная
  3. опросный лист
  4. межъячеечные связи
Оборудование, применённое в схеме
РЗА Системз, ИМСКОЕ, ETI, Elgama-Elektronika
PDF
PDF комплекта · 20 страниц · 4,5 МБ
В альбоме группы, с. 545
Ячейки 6 кВ с MRZS-F2A12: трансформатор с ТСН и АВР, ТН НТАМИ-6, линии с ВНР, СР — схемы, чертёж — ЛК-ТР-10-RP-048
Ячейки 6 кВ с MRZS-F2A12: трансформатор с ТСН и АВР, ТН НТАМИ-6, линии с ВНР, СР — схемы, чертёж
Шифр
ЛК-ТР-10-RP-048 Скопировать ссылку
U
6–10 кВ
Файлы DWG
5 файлов — чертёж ×1, схема электрическая принципиальная ×4
  1. чертёж
  2. схема электрическая принципиальная
  3. схема электрическая принципиальная
  4. схема электрическая принципиальная
  5. схема электрическая принципиальная
Оборудование, применённое в схеме
Киевприбор / Промавтоматика, Schneider Electric
PDF
PDF комплекта · 15 страниц · 3,7 МБ
В альбоме группы, с. 565
Ячейка 6 кВ с выключателем нагрузки ВНР, предохранителями и счётчиком АСЕ 6000: схема принципиальная — ЛК-ТР-10-RP-051
Ячейка 6 кВ с выключателем нагрузки ВНР, предохранителями и счётчиком АСЕ 6000: схема принципиальная
Шифр
ЛК-ТР-10-RP-051 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
Оборудование, применённое в схеме
ИМСКОЕ
PDF
PDF комплекта · 5 страниц · 885 КБ
В альбоме группы, с. 580
Ячейка линии КСО-Е-393В 10 кВ с РС83-А2.0 и выключателем ВВ/N10S: схема принципиальная, опросный лист — ЛК-ТР-10-RP-052
Ячейка линии КСО-Е-393В 10 кВ с РС83-А2.0 и выключателем ВВ/N10S: схема принципиальная, опросный лист
Шифр
ЛК-ТР-10-RP-052 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
  2. опросный лист
Оборудование, применённое в схеме
ИМСКОЕ, РЗА Системз
PDF
PDF комплекта · 7 страниц · 1,5 МБ
В альбоме группы, с. 585
Ячейка КСО-Е-272 6 кВ к трансформатору с МРЗС-05М, газовой защитой и ТСН: опросный лист, схемы — ЛК-ТР-10-RP-054
Ячейка КСО-Е-272 6 кВ к трансформатору с МРЗС-05М, газовой защитой и ТСН: опросный лист, схемы
Шифр
ЛК-ТР-10-RP-054 Скопировать ссылку
U
6–10 кВ
Файлы DWG
4 файла — опросный лист ×1, схема электрическая принципиальная ×2, чертёж ×1
  1. опросный лист
  2. схема электрическая принципиальная
  3. схема электрическая принципиальная
  4. чертёж
Оборудование, применённое в схеме
Киевприбор / Промавтоматика, ETI, Schneider Electric
PDF
PDF комплекта · 23 страницы · 4,6 МБ
В альбоме группы, с. 592
Ячейка линии КСО-Е-393В 10 кВ с МРЗС-05М и учётом: схема электрическая принципиальная, опросный лист — ЛК-ТР-10-RP-055
Ячейка линии КСО-Е-393В 10 кВ с МРЗС-05М и учётом: схема электрическая принципиальная, опросный лист
Шифр
ЛК-ТР-10-RP-055 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
  2. опросный лист
Оборудование, применённое в схеме
Киевприбор / Промавтоматика, ИМСКОЕ, ETI
PDF
PDF комплекта · 9 страниц · 1,6 МБ
В альбоме группы, с. 615
РП 10 кВ на три секции, КСО-Е-285 с РС83-А2.0: вводы, ТН+ТСН, СВ и СР с АВР — схемы, опросный лист, связи — ЛК-ТР-10-RP-058
РП 10 кВ на три секции, КСО-Е-285 с РС83-А2.0: вводы, ТН+ТСН, СВ и СР с АВР — схемы, опросный лист, связи
Шифр
ЛК-ТР-10-RP-058 Скопировать ссылку
U
6–10 кВ
Файлы DWG
15 файлов — схема электрическая принципиальная ×13, опросный лист ×1, межъячеечные связи ×1
  1. схема электрическая принципиальная
  2. схема электрическая принципиальная
  3. схема электрическая принципиальная
  4. схема электрическая принципиальная
  5. опросный лист
  6. межъячеечные связи
  7. схема электрическая принципиальная
  8. схема электрическая принципиальная
  9. схема электрическая принципиальная
  10. схема электрическая принципиальная
  11. схема электрическая принципиальная
  12. схема электрическая принципиальная
  13. схема электрическая принципиальная
  14. схема электрическая принципиальная
  15. схема электрическая принципиальная
Оборудование, применённое в схеме
РЗА Системз, Itron, НИК, ETI
PDF
PDF комплекта · 78 страниц · 17 МБ
В альбоме группы, с. 4
РУ-6 кВ на КСО-Е-393В с МРЗС-05М и MRZS-F: три ввода, ТН, ТСН, линии к трансформаторам, ШВОС — схемы — ЛК-ТР-10-RP-059
РУ-6 кВ на КСО-Е-393В с МРЗС-05М и MRZS-F: три ввода, ТН, ТСН, линии к трансформаторам, ШВОС — схемы
Шифр
ЛК-ТР-10-RP-059 Скопировать ссылку
U
6–10 кВ
Файлы DWG
10 файлов — схема электрическая принципиальная ×7, опросный лист ×2, межъячеечные связи ×1
  1. схема электрическая принципиальная
  2. опросный лист
  3. схема электрическая принципиальная
  4. схема электрическая принципиальная
  5. схема электрическая принципиальная
  6. схема электрическая принципиальная
  7. межъячеечные связи
  8. опросный лист
  9. схема электрическая принципиальная
  10. схема электрическая принципиальная
Оборудование, применённое в схеме
Киевприбор / Промавтоматика, ETI
PDF
PDF комплекта · 48 страниц · 8,9 МБ
В альбоме группы, с. 82
Ячейка 10 кВ к трансформатору 630 кВА с РС80-М2, ТСН и температурной защитой: схемы принципиальные — ЛК-ТР-10-RP-060
Ячейка 10 кВ к трансформатору 630 кВА с РС80-М2, ТСН и температурной защитой: схемы принципиальные
Шифр
ЛК-ТР-10-RP-060 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
  2. схема электрическая принципиальная
Оборудование, применённое в схеме
РЗА Системз
PDF
PDF комплекта · 10 страниц · 2,4 МБ
В альбоме группы, с. 130
Шкафы «Альтра32» сигнализации замыкания на землю двух секций 10 кВ: схема электрическая принципиальная — ЛК-ТР-10-RP-061
Шкафы «Альтра32» сигнализации замыкания на землю двух секций 10 кВ: схема электрическая принципиальная
Шифр
ЛК-ТР-10-RP-061 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
Оборудование, применённое в схеме
ИМСКОЕ
PDF
PDF комплекта · 7 страниц · 1,2 МБ
В альбоме группы, с. 140
Ячейка ввода 10 кВ с выкатным выключателем, ABB REF615, дуговой защитой, АЧР и учётом SL7000: схема — ЛК-ТР-10-RP-065
Ячейка ввода 10 кВ с выкатным выключателем, ABB REF615, дуговой защитой, АЧР и учётом SL7000: схема
Шифр
ЛК-ТР-10-RP-065 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
Оборудование, применённое в схеме
ABB, ETI, Itron
PDF
PDF комплекта · 8 страниц · 2,6 МБ
В альбоме группы, с. 147
Ячейка 6–10 кВ с выключателем HGV2141 630 А и двигателем завода пружины: схема электрическая принципиальная — ЛК-ТР-10-RP-067
Ячейка 6–10 кВ с выключателем HGV2141 630 А и двигателем завода пружины: схема электрическая принципиальная
Шифр
ЛК-ТР-10-RP-067 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
Оборудование, применённое в схеме
ETI, Киевприбор / Промавтоматика, ИМСКОЕ
PDF
PDF комплекта · 7 страниц · 1,5 МБ
В альбоме группы, с. 155
Ячейки КСО-Е-393 10 кВ с ВНР и РУ-0,4 кВ с АВР сеть–ДГУ и УКМ: опросные листы, схемы — ЛК-ТР-10-RP-077
Ячейки КСО-Е-393 10 кВ с ВНР и РУ-0,4 кВ с АВР сеть–ДГУ и УКМ: опросные листы, схемы
Шифр
ЛК-ТР-10-RP-077 Скопировать ссылку
U
6–10 кВ
Файлы DWG
4 файла — опросный лист ×2, схема электрическая принципиальная ×2
  1. опросный лист
  2. схема электрическая принципиальная
  3. схема электрическая принципиальная
  4. опросный лист
Оборудование, применённое в схеме
ETI, Itron
PDF
PDF комплекта · 13 страниц · 3,1 МБ
В альбоме группы, с. 168
РУ-0,4 кВ с АВР на секционном выключателе и УКМ-0,4-45, ячейки КСО-Е-393В 6 кВ с MRZS-F: опросные листы — ЛК-ТР-10-RP-078
РУ-0,4 кВ с АВР на секционном выключателе и УКМ-0,4-45, ячейки КСО-Е-393В 6 кВ с MRZS-F: опросные листы
Шифр
ЛК-ТР-10-RP-078 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. опросный лист
Оборудование, применённое в схеме
Киевприбор / Промавтоматика
PDF
PDF комплекта · 3 страницы · 888 КБ
В альбоме группы, с. 181
Ячейки КРУН 6 кВ учёта приёма/отдачи (GAMA 300, SATEK-PM180) и ТН с заземлителем шин: пояснительная однолинейная схема — ЛК-ТР-10-RP-080
Ячейки КРУН 6 кВ учёта приёма/отдачи (GAMA 300, SATEK-PM180) и ТН с заземлителем шин: пояснительная однолинейная схема
Шифр
ЛК-ТР-10-RP-080 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. однолинейная схема
Оборудование, применённое в схеме
Elgama-Elektronika
PDF
PDF комплекта · 1 страница · 184 КБ
В альбоме группы, с. 185
Ячейки линий 6 кВ с РС83-АВ2 и счётчиком SL7000, выключатели BB/VL-12 и HGV 2141: схемы электрические принципиальные — ЛК-ТР-10-RP-083
Ячейки линий 6 кВ с РС83-АВ2 и счётчиком SL7000, выключатели BB/VL-12 и HGV 2141: схемы электрические принципиальные
Шифр
ЛК-ТР-10-RP-083 Скопировать ссылку
U
6–10 кВ
Файлы DWG
  1. схема электрическая принципиальная
  2. схема электрическая принципиальная
Оборудование, применённое в схеме
ИМСКОЕ, ETI, Itron, РЗА Системз
PDF
PDF комплекта · 16 страниц · 2,9 МБ
В альбоме группы, с. 186
Защита ВЛ 35 кВ на РС83-ВС3: панель защиты и автоматики, ящики зажимов ТТ и ТН с AFR 31 — схемы — ЛК-ТР-35-RP-026
Защита ВЛ 35 кВ на РС83-ВС3: панель защиты и автоматики, ящики зажимов ТТ и ТН с AFR 31 — схемы
Шифр
ЛК-ТР-35-RP-026 Скопировать ссылку
U
35 кВ
Файлы DWG
5 файлов — схема электрическая принципиальная ×5
  1. схема электрическая принципиальная
  2. схема электрическая принципиальная
  3. схема электрическая принципиальная
  4. схема электрическая принципиальная
  5. схема электрическая принципиальная
Оборудование, применённое в схеме
РЗА Системз, Schneider Electric, CNC Electric
PDF
PDF комплекта · 42 страницы · 8,3 МБ
В альбоме группы, с. 208
Шкаф защиты ВЛ 35 кВ с РС83-ВС3 и шкаф АЧР 35/10 кВ с РЗМ-А.АЧР: схемы электрические принципиальные — ЛК-ТР-35-RP-028
Шкаф защиты ВЛ 35 кВ с РС83-ВС3 и шкаф АЧР 35/10 кВ с РЗМ-А.АЧР: схемы электрические принципиальные
Шифр
ЛК-ТР-35-RP-028 Скопировать ссылку
U
35 кВ
Файлы DWG
  1. схема электрическая принципиальная
  2. схема электрическая принципиальная
Оборудование, применённое в схеме
РЗА Системз, Schneider Electric, CNC Electric, ETI
PDF
PDF комплекта · 29 страниц · 9,4 МБ
В альбоме группы, с. 250
Вторичные цепи ПС 110 кВ: приводы выключателя и разъединителей, цепи ТН-110 кВ, оперативной блокировки и обогрева — схема электрическая принципиальная — ЛК-ТР-10-RP-085
Вторичные цепи ПС 110 кВ: приводы выключателя и разъединителей, цепи ТН-110 кВ, оперативной блокировки и обогрева — схема электрическая принципиальная
Шифр
ЛК-ТР-10-RP-085 Скопировать ссылку
U
0,4 кВ110 кВ
Файлы DWG
  1. схема электрическая принципиальная
Оборудование, применённое в схеме
ETI, Schneider Electric
PDF
PDF комплекта · 27 страниц · 5,1 МБ
В альбоме группы, с. 302
Вторичные цепи ПС 110 кВ: ящики зажимов ЯЗВ-170/200, ЯЗТН-1В, ЯЗТС, цепи питания привода выключателя, обогрева и освещения — чертежи, схемы электрические принципиальные — ЛК-ТР-10-RP-084
Вторичные цепи ПС 110 кВ: ящики зажимов ЯЗВ-170/200, ЯЗТН-1В, ЯЗТС, цепи питания привода выключателя, обогрева и освещения — чертежи, схемы электрические принципиальные
Шифр
ЛК-ТР-10-RP-084 Скопировать ссылку
U
0,4 кВ110 кВ
Файлы DWG
6 файлов — чертёж ×4, схема электрическая принципиальная ×2
  1. чертёж
  2. чертёж
  3. чертёж
  4. чертёж
  5. схема электрическая принципиальная
  6. схема электрическая принципиальная
Оборудование, применённое в схеме
ETI, Schneider Electric
PDF
PDF комплекта · 23 страницы · 4,1 МБ
В альбоме группы, с. 279
Каталоги производителей

Официальные сайты марок, оборудование которых применено в комплектах этой группы (по тексту чертежей). Ссылки ведут на сторонние сайты.

Вопросы и ответы

Частые вопросы

Есть ли однолинейная схема РП отдельно, без полного комплекта РЗА?
Да: однолинейная схема входит в открытые PDF-комплекты решений РП/КСО (опросные листы со схемами первичных соединений). Полный комплект со всеми листами и DWG — после регистрации.
Наш РП уже в эксплуатации — есть ли решение именно под ретрофит?
Да, «Ретрофит КСО» — замена устаревшей аппаратуры на вакуумные выключатели по схеме реального проекта реконструкции, без перестройки самого РП.
Оборудование

Оборудование для ваших проектов

Серийное оборудование ЛК по классам напряжения — в каталоге:

Оборудование 6–10 кВ →
Классификатор

Другие группы классификатора

Все типовые решения →ТП и КТП 10(6)/0,4 кВКРУН 10 кВ наружной установкиЩО-90, ВРУ и учёт 0,4 кВАВР, АЧР и резервное питание 0,4–35 кВУкрытие и фундамент ДГУ (резерв 0,4 кВ)Временное электроснабжение 0,4 кВ

Нужно решение под ваш проект?

Пришлите однолинейную схему или ТЗ — подберем типовое решение, предоставим опросный лист и спецификацию.

+380 67 104 94 91
info@lk-energy.com.ua
Запрос для проекта

Однолинейную схему или ТЗ пришлите на info@lk-energy.com.ua — или мы сами свяжемся и спросим.

Смотрите также

Справочник РЗАТиповые решения
