Ячейки и распределительные устройства 6–10 кВ

Изготавливаем КСО, КРУ и КРУН на собственном заводе в Одессе по однолинейной схеме заказчика. Коммутация только вакуумная, элегаз (SF6) не применяем. Инженерная компания с 2005 года, завод щитового оборудования — с 2015-го.

Рассчитать по однолинейной схеме Подобрать по току и схеме

Ретрофит: оценить замену · Получить КП

Сколько стоит

Изделие	Исполнение	Ориентировочная цена
КСО-Е (габарит 219)	6 и 10 кВ серийно; 20 и 35 кВ — под заказ по ТУ	от 40 000 грн
КСО-Е одностороннего обслуживания	6 и 10 кВ, полный ряд исполнений с литерами	от 40 000 грн
КРУ-Е-2-10	внутренняя установка, У3, IP20; для улицы — в утепленном блок-боксе	от 400 000 грн
КРУН-Е	наружная установка, У1 или УХЛ1, IP54 по ДСТУ EN 60529:2014	от 200 000 грн
КРПЗ	защищенное исполнение	по запросу
Шкафы РЗА, ОПУ, КМ-Е	релейная защита, автоматика, общеподстанционное управление	по запросу

Цены ориентировочные, не являются публичной офертой; точная стоимость — по вашей схеме.

Подобрать ячейку под вашу схему

Ячейка, камера, шкаф — об одном и том же

В проектах и в разговоре одно и то же оборудование называют по-разному: ячейка, камера, комирка, шкаф. Это синонимы. Разница не в слове, а в конструкции:

КСО — ячейка сборного типа с односторонним обслуживанием: подходит, когда к задней

стенке не подобраться, например при установке вдоль стены. Аппараты стационарные.

КРУ — комплектное распределительное устройство в металлической оболочке (metalclad) с

выкатным элементом: выключатель выкатывается для ревизии, присоединение при этом отделяется от шин.

КРУН — то же комплектное устройство, но наружной установки: собственный утепленный

корпус, рассчитанный стоять под открытым небом.

КРПЗ — комплектное распределительное устройство защищенного исполнения.
РП — распределительный пункт: не отдельное изделие, а уже собранный из ячеек объект с

вводом, секционированием и релейной защитой.

Коротко: КСО дешевле и проще, КРУ удобнее в обслуживании и ремонте, КРУН нужен там, где нет помещения.

Техническая суть

Коммутация вакуумная. Большой коммутационный ресурс, элегаз не нужен. Тип выключателя —

под проект.

КСО-Е предназначены для приема и распределения электроэнергии трехфазного тока 50 Гц в

сетях с изолированной или заземленной через дугогасящий реактор нейтралью. Корпус — сборная клепаная конструкция из оцинкованных гнутых профилей, опционально порошковая окраска по RAL. Изготавливается по собственным техническим условиям; протоколы заводских испытаний предоставляем по запросу.

КРУН-Е применяют для комплектования РУ 6(10) кВ в составе подстанций 35/6(10), 110/6(10),

110/35/6(10) кВ, а также как отдельно стоящее РУ.

Схемы вторичных соединений разрабатываются под каждый проект — поэтому в части исполнений

состав приборов определяется проектом заказчика, а не каталогом.

Ретрофит: когда не нужно менять все

Если распределительное устройство отработало ресурс, это не всегда означает новое РУ. Ретрофит — замена начинки в существующих ячейках: выключатели, привод, релейная защита, вторичные цепи. Корпуса, ошиновка и строительная часть остаются.

Когда оправдан: корпуса в удовлетворительном состоянии, объект нельзя остановить надолго, нет места под новое РУ. Когда нет: корпуса проржавели, изменилась схема, нужны другие токи. Оцениваем по фото и схеме существующего РУ.

Как подбирают

Однолинейная схема — главное: число присоединений, секционирование, ввод.
Номинальный ток сборных шин — в серийном ряду 630 и 1000 А.
Токи короткого замыкания — из расчета сети, определяют стойкость аппаратуры.
Тип выключателя — вакуумный, конкретная модель под проект.
Релейная защита и телемеханика — от простой токовой защиты до передачи данных диспетчеру.
Где стоит — помещение (КСО, КРУ) или улица (КРУН либо блок-бокс).

Оборудование или под ключ — как удобнее. Нужны только изделия — изготовим под вашу схему. Нужен монтаж и пусконаладка на объекте — берем и это, вплоть до подстанции под ключ.

Наши объекты

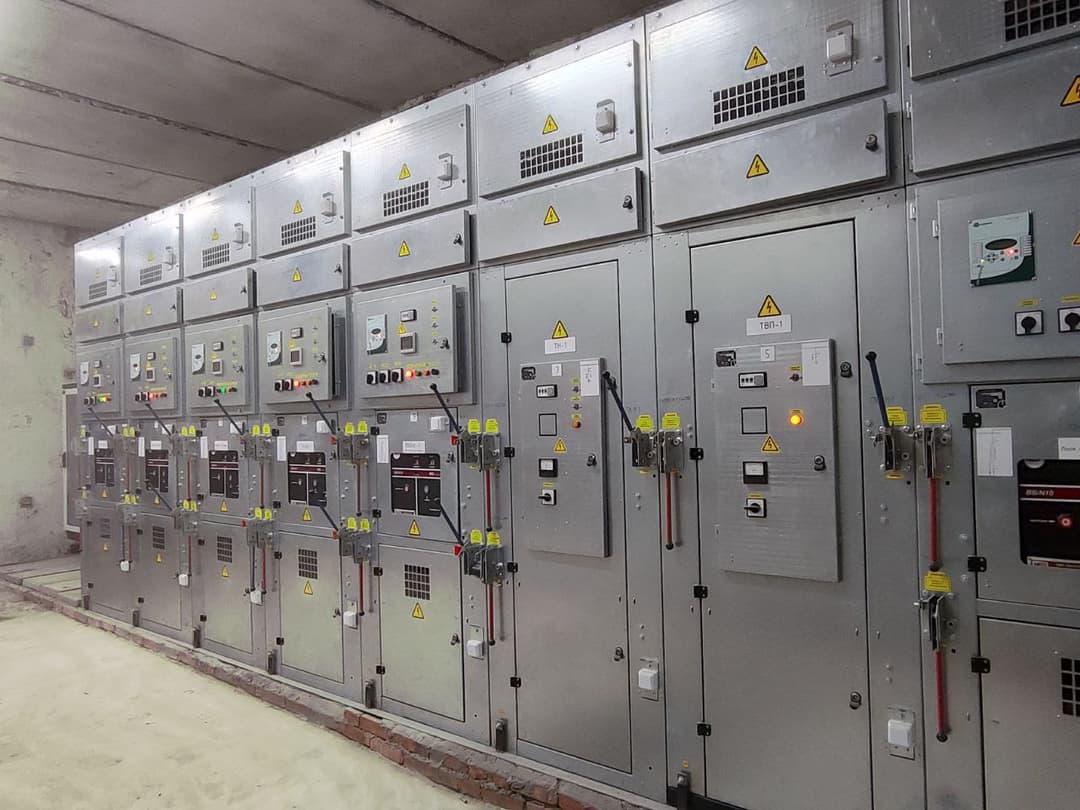

РП-10 кВ, Одесская обл. (Черноморск) — четыре камеры КСО-Э-393В: вакуумная коммутация,

микропроцессорная РЗА, учет и защита от одной группы ТТ 0,5S/10Р.

РП-10 кВ, Черкасская обл. (Умань) — 17 камер КСО-Э-393, микропроцессорная защита, главные

цепи на 1000 А.

РП-10 кВ с телемеханикой, Запорожская обл. — 17 камер КСО-Э, панель телемеханики с каналом

к диспетчерскому центру, ЩСН с АВР: 21 изделие одним заказом.

РУ-10 кВ, Одесская обл. (Черноморск) — шесть камер КСО-Э-393В по двухсекционной схеме,

вакуумные выключатели, АВР собственных нужд.

Ретрофит КСО-10 кВ — 16 присоединений: новые двери, микропроцессорная РЗА, трансформаторы

тока и вторичные цепи в существующих камерах, без строительных работ.

регион. Отрасль и регион берем из описания кейса; где их нет — не выдумываем.

Гарантия

2 года на оборудование собственного производства, в отдельных случаях 5 лет по договоренности. На металлоконструкции корпуса — 10 лет. Отсчет — со дня ввода в эксплуатацию, но не более 3 лет со дня получения.

Частые вопросы

Чем КСО отличается от КРУ? В КСО аппараты стационарные и обслуживание одностороннее — проще и дешевле. В КРУ выключатель на выкатном элементе, его можно выкатить для ревизии. Выбор чаще определяется требованиями к обслуживанию, чем электрикой.

Делаете КСО на 35 кВ? Серийно — 6 и 10 кВ. Исполнение на 20 и 35 кВ — под заказ по техническим условиям: токи КЗ и номиналы определяются под проект.

Какие токи сборных шин? Серийный ряд — 630 и 1000 А.

Ставите элегазовую аппаратуру? Нет. Только вакуумная коммутация.

Что дешевле — ретрофит или новое РУ? Зависит от состояния корпусов и схемы. Пришлите фото и схему существующего РУ — скажем прямо, когда ретрофит не имеет смысла.

Изготовите по нашей схеме? Да, это основной режим работы.

Срок изготовления? Зависит от проекта. Срок согласовываем после спецификации.
