Модернизация распределительного пункта 10 кВ: 16 присоединений получили новые двери, микропроцессорную защиту, трансформаторы тока и вторичные цепи — в тех же камерах, что стояли на объекте. Строительную часть, фундаменты и компоновку помещения не трогали. Заказ 2025 года.

Задача

На объекте работал распределительный пункт 10 кВ в камерах КСО. Оборудование выработало ресурс: релейная защита — электромеханическая, без регистрации событий и связи; измерительные трансформаторы — за пределами срока службы.

Полная замена РП означала бы демонтаж камер, работы по строительной части и длительное отключение. Заказчику это не подходило. Нужно было обновить начинку, сохранив то, что еще работает — металлоконструкции камер и схему расположения.

Решение

Выполнили ретрофит: заменили все, что определяет работу и безопасность РП, и оставили то, что не имеет ресурсных ограничений.

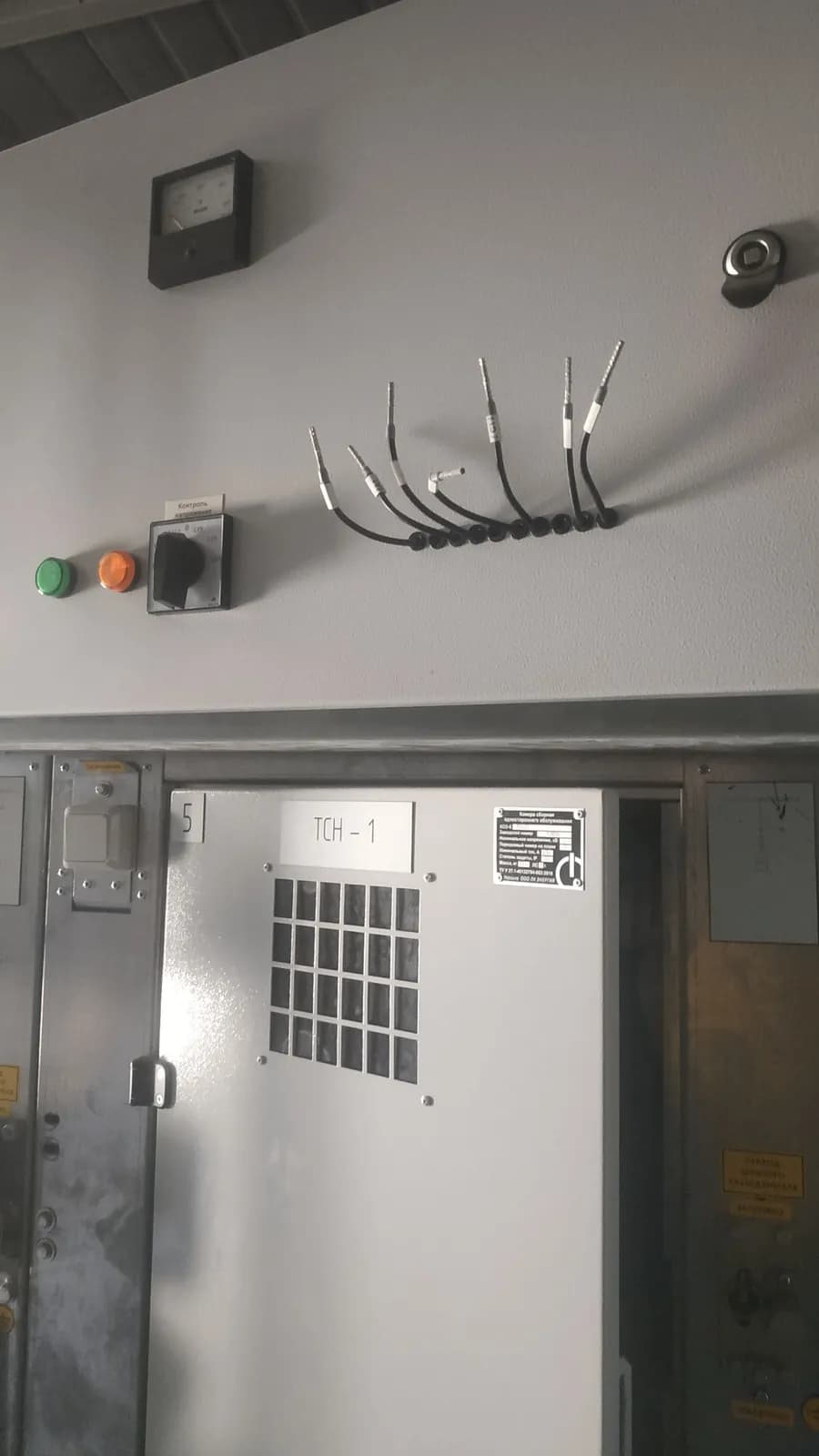

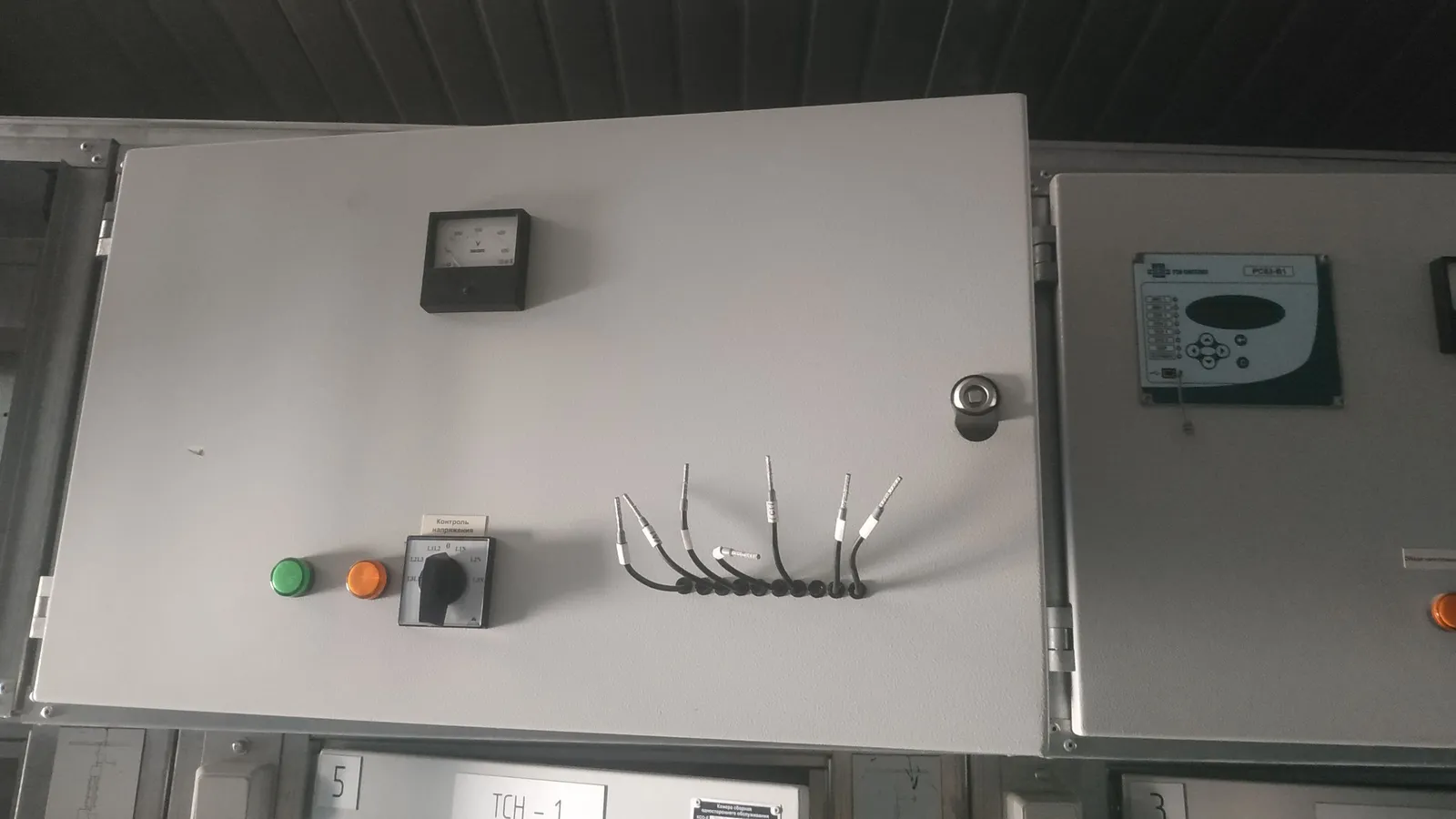

Что заменили. Двери камер с новой лицевой панелью, микропроцессорные терминалы РЗА, трансформаторы тока, цепи управления и сигнализации, ошиновку вторичных цепей, маркировку.
Что оставили. Металлоконструкции камер, компоновку ряда, кабельные заходы, строительную часть помещения.

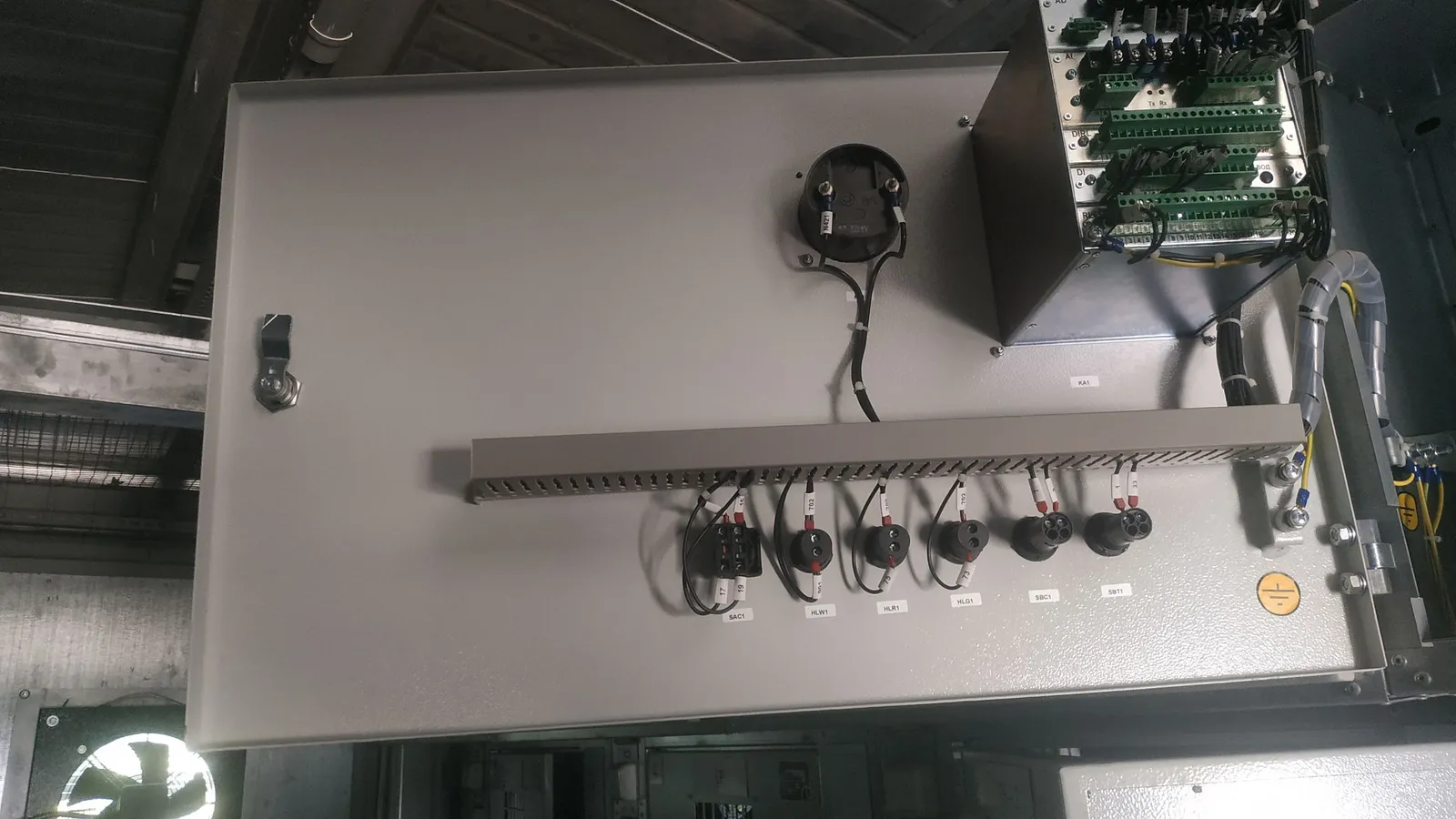

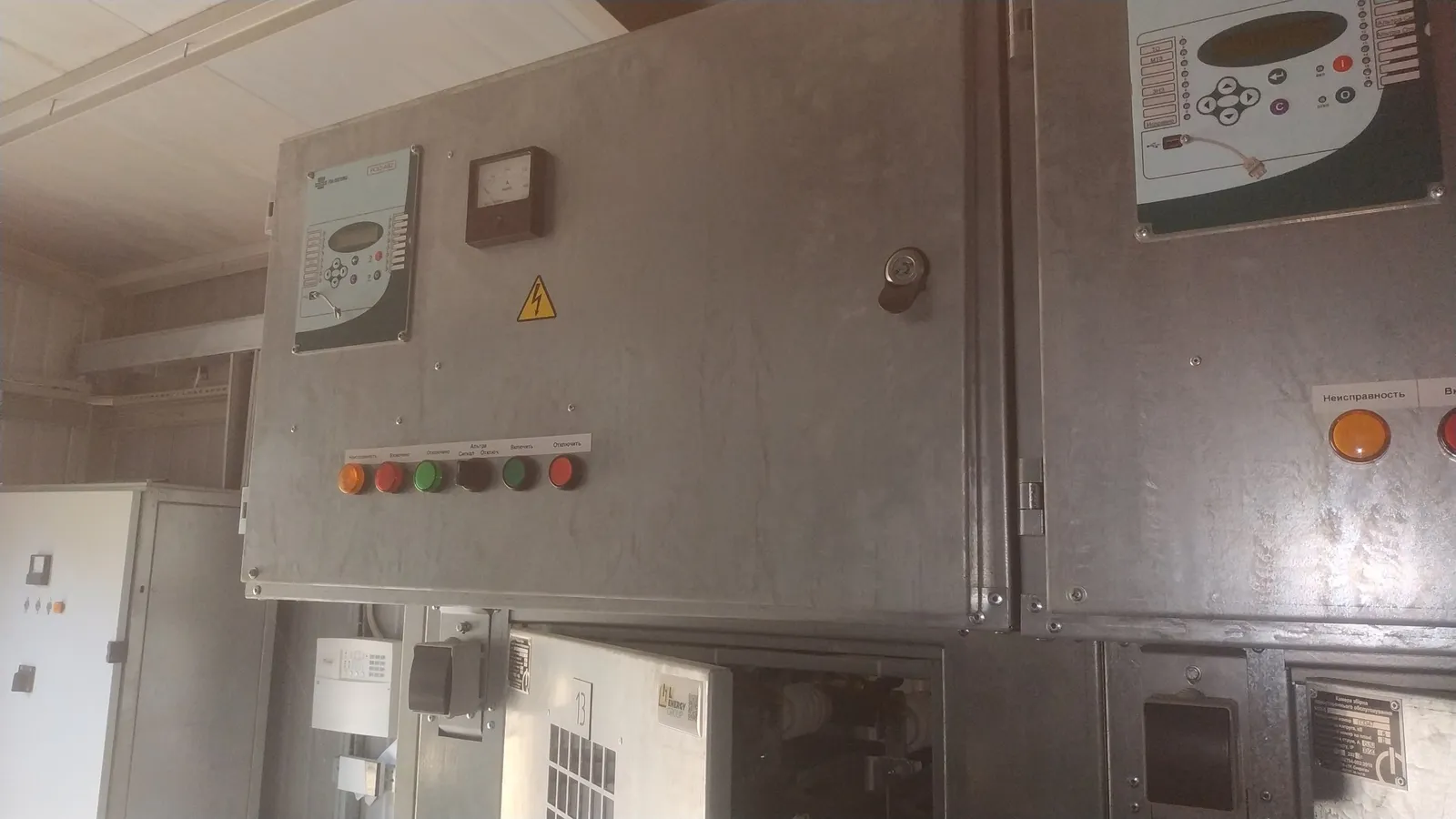

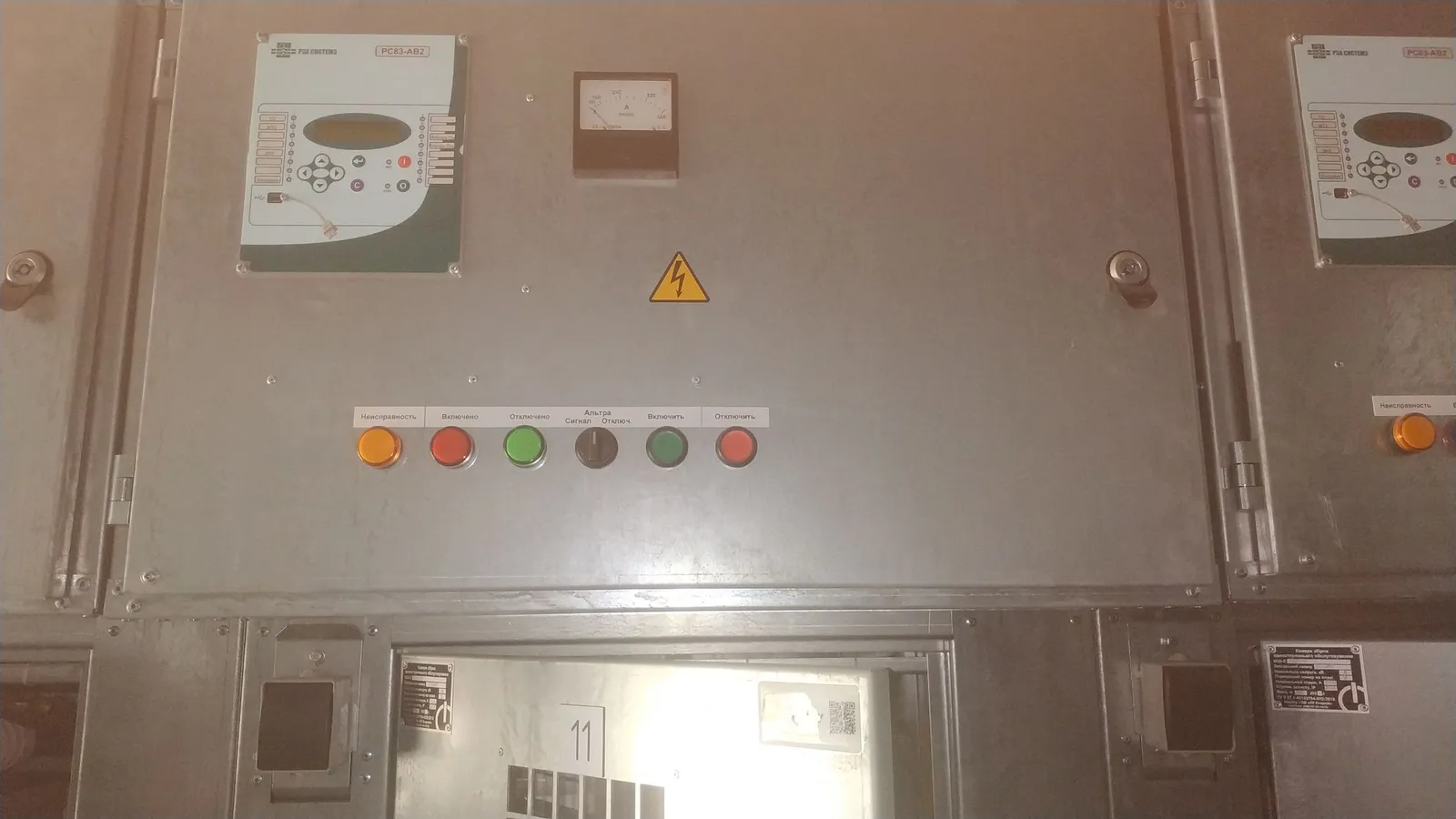

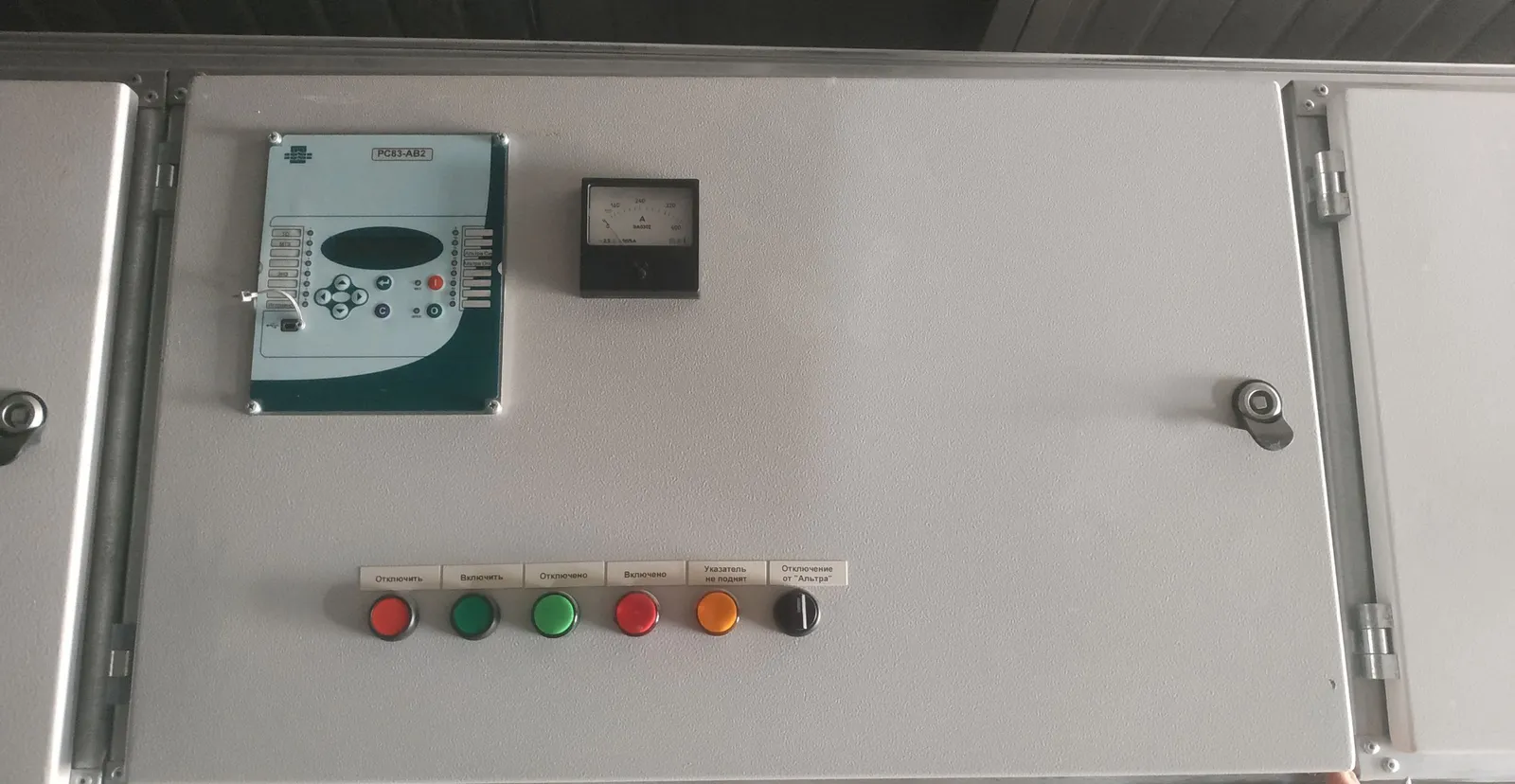

Защита и автоматика. На вводах и секционном выключателе — терминалы РЗА одного типа, на линиях и ТН — другого; единый интерфейс оператора на весь ряд. Отдельно заведена сигнализация от «Альтры» — интеллектуальной защиты от замыканий на землю: на панель выведены «Альтра: сигнал / отключение».
Измерение. Новые трансформаторы тока 400/5 А с двумя вторичными обмотками: класс 0,5S для учета и 10Р для защиты.
Стыковка. Самое тонкое место ретрофита — межъячеечные связи: новые двери и аппаратура должны сойтись со старой геометрией ряда. Поэтому в комплекте документации — расчет длины кабелей межъячеечных связей и кабельный журнал: на площадку приехали кабели нужной длины, а не бухта «по месту».

Состав работ (из комплекта документации заказа — 21 чертеж)

Ввод	2
Секционный выключатель (СВ)	1
Секционный разъединитель (СР)	1
Трансформатор напряжения (ТН)	2
Трансформатор собственных нужд (ТСН)	2
Линия	8
Итого присоединений	16

Дополнительно: щит управления (ЩКМ), шкаф ввода оперативного тока (ШВОТ), кабельный журнал, план расположения, опросный лист, расчет длины кабелей межъячеечных связей.

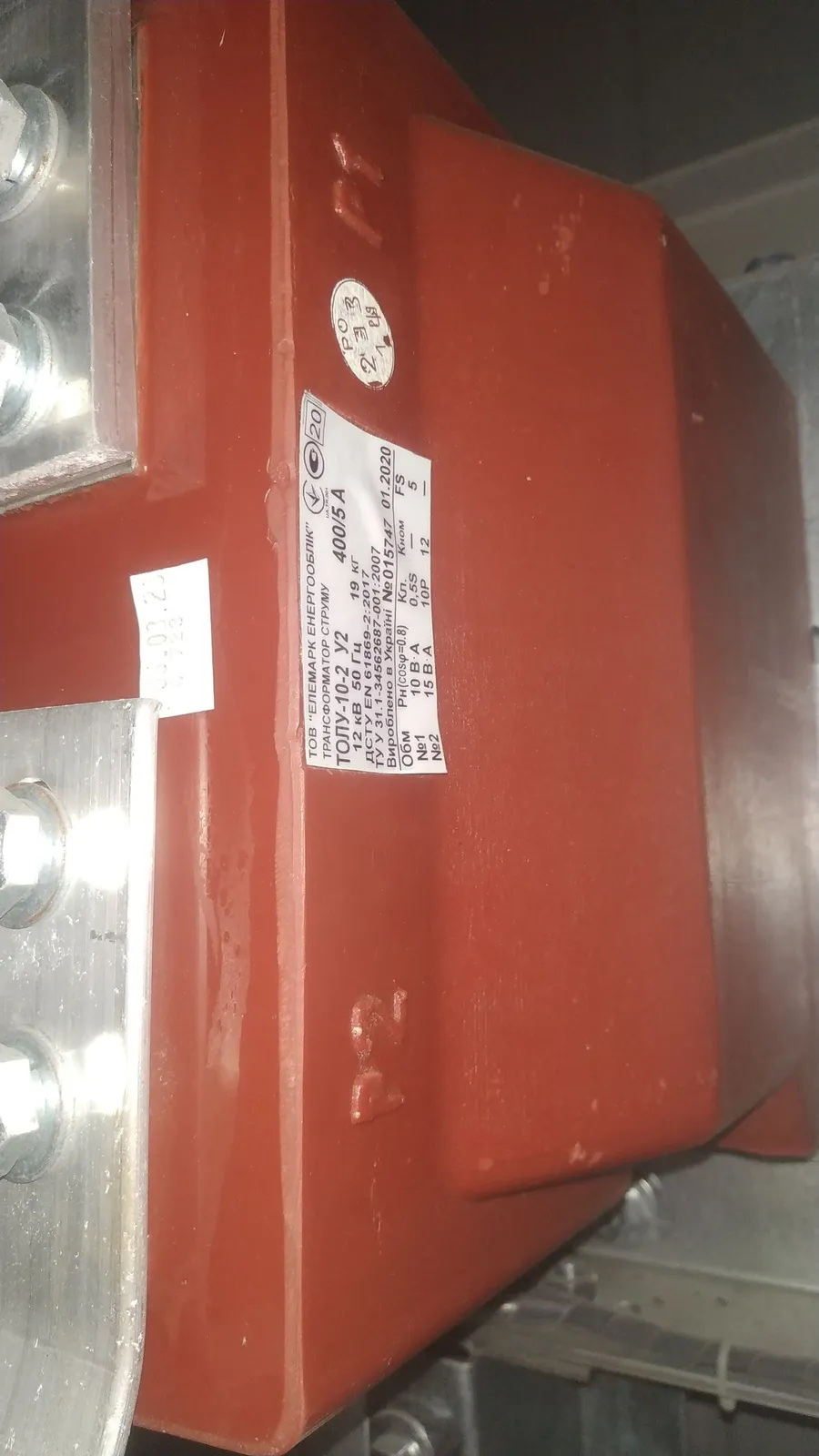

Трансформаторы тока (по заводскому шильдику)

Тип	ТОПУ-10-2 У2
Коэффициент трансформации	400 / 5 А
Класс напряжения	12 кВ, 50 Гц
Обмотка №1 (учет)	класс 0,5S, 10 ВА
Обмотка №2 (защита)	класс 10Р, 15 ВА
Масса	19 кг

Камеры после ретрофита маркированы нашим заводским шильдиком по ТУ У 27.1-40132794-002:2018.

Почему ретрофит, а не новое РП

Короче отключение — работаем присоединениями, а не всем РП сразу.
Без строительных работ — не трогаем фундаменты, пол, кабельный подвал и габариты помещения.
Дешевле полной замены — платите за начинку, а не за металл и монтаж заново.
Современная защита — микропроцессорные терминалы с регистрацией событий вместо электромеханики.

Если выгоднее новое РП — изготавливаем ячейки КСО-Е с нуля. Для проектировщиков: типовое решение по ретрофиту КСО.
