Комірки та розподільчі пристрої 6–10 кВ

Виготовляємо КСО, КРУ і КРУН на власному заводі в Одесі за однолінійною схемою замовника. Комутація тільки вакуумна — елегаз (SF6) не застосовуємо. Інженерна компанія з 2005 року, завод щитового обладнання — з 2015-го.

Ретрофіт: оцінити заміну · Отримати КП

Комірка, камера, шафа — про що взагалі мова

У проєктах і в розмові одне й те саме обладнання називають по-різному: комірка, камера, ячейка, шафа. Це синоніми. Різниця не в слові, а в конструкції:

• КСО — комірка збірного типу з одностороннім обслуговуванням: підходить, коли до

задньої стінки не дістатися, наприклад при установці вздовж стіни. Апарати стаціонарні.

• КРУ — комплектний розподільчий пристрій у металевій оболонці (metalclad) з **висувним

елементом**: вимикач викочується для ревізії, приєднання при цьому відділяється від шин.

• КРУН — той самий комплектний пристрій, але зовнішньої установки: власний утеплений

корпус, розрахований стояти просто неба.

• КРПЗ — комплектний розподільчий пристрій захищеного виконання.
• РП — розподільчий пункт: не окреме виріб, а вже зібраний із комірок об'єкт із власним

введенням, секціонуванням і релейним захистом.

Простими словами: КСО дешевше і простіше, КРУ зручніше в обслуговуванні й ремонті, КРУН потрібен там, де немає приміщення.

Що ми виготовляємо

Ціни орієнтовні, не є публічною офертою; точна вартість — за вашою однолінійною схемою.

Технічна суть

• Комутація вакуумна. Вакуумний вимикач має великий комутаційний ресурс і не потребує

елегазу. Тип вимикача підбирається під проєкт.

• КСО-Е призначені для приймання й розподілу електроенергії трифазного струму 50 Гц у

мережах з ізольованою або заземленою через дугогасний реактор нейтраллю. Корпус — збірна клепана конструкція з оцинкованих листогнутих профілів, опційно порошкове фарбування за RAL. Виготовляється за власними технічними умовами; протоколи заводських випробувань надаємо за запитом.

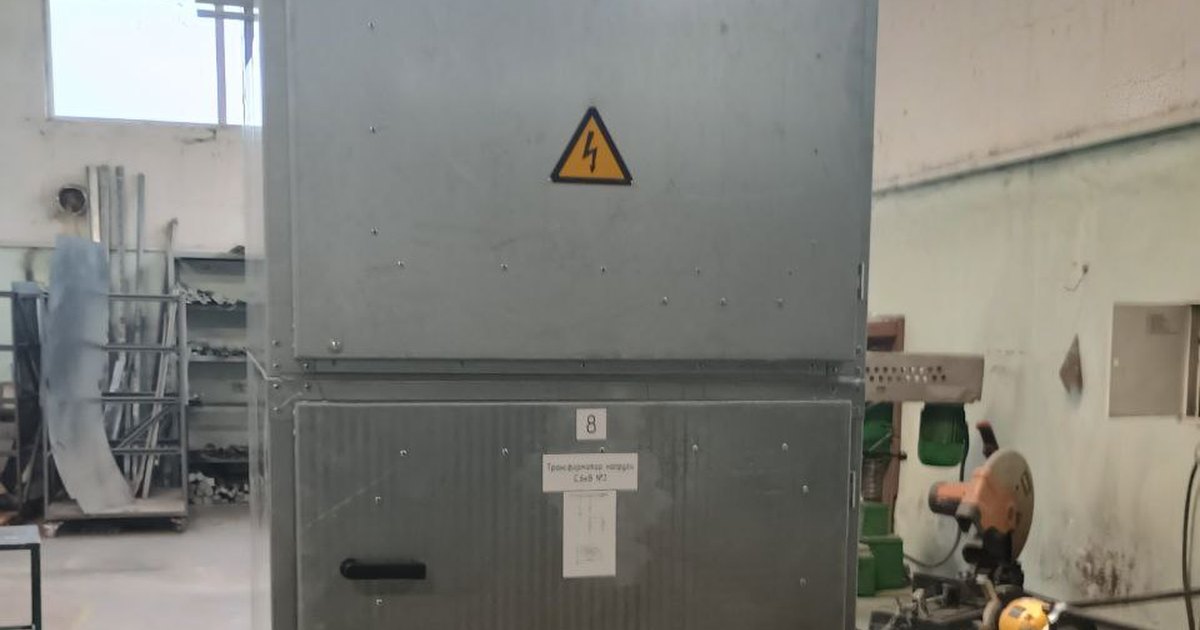

• КРУН-Е застосовують для комплектування розподільчих пристроїв 6(10) кВ у складі підстанцій

35/6(10), 110/6(10), 110/35/6(10) кВ, а також як окремо розташований РУ.

• Схеми вторинних з'єднань розробляються під кожен проєкт. Тому в частині виконань таблиця

приладів не заповнюється: апаратура визначається проєктом замовника.

Ретрофіт: коли не треба міняти все

Якщо розподільчий пристрій відпрацював свій ресурс, це не завжди означає нове РУ. Ретрофіт — заміна начинки в існуючих комірках: вимикачі, привід, релейний захист, вторинні кола. Корпуси, ошиновка і будівельна частина лишаються.

Коли це виправдано: корпуси в задовільному стані, немає можливості зупинити об'єкт надовго, немає місця під нове РУ. Коли ні: корпуси проржавіли, змінилася схема, потрібні інші струми. Наш кейс: /lk/proekty/retrofit-kso, типове рішення — /lk/proektuvalnykam/typove-rishennia-retrofit-kso.

Як підбирають

1. Однолінійна схема — головне. З неї видно кількість приєднань, секціонування, ввід.
2. Номінальний струм збірних шин — у серійному ряді 630 і 1000 А.
3. Струми короткого замикання — визначають стійкість апаратури; беруться з розрахунку мережі.
4. Тип вимикача — вакуумний, конкретна модель під проєкт.
5. Релейний захист і телемеханіка — від простого струмового захисту до передачі даних у

диспетчерську.

1. Де стоїть — приміщення (КСО, КРУ) чи вулиця (КРУН або блок-бокс).

Обладнання або під ключ — як зручніше. Потрібні лише вироби — виготовимо під вашу схему. Потрібен монтаж і пусконалагодження на об'єкті — беремо і це, аж до підстанції під ключ.

Наші об'єкти

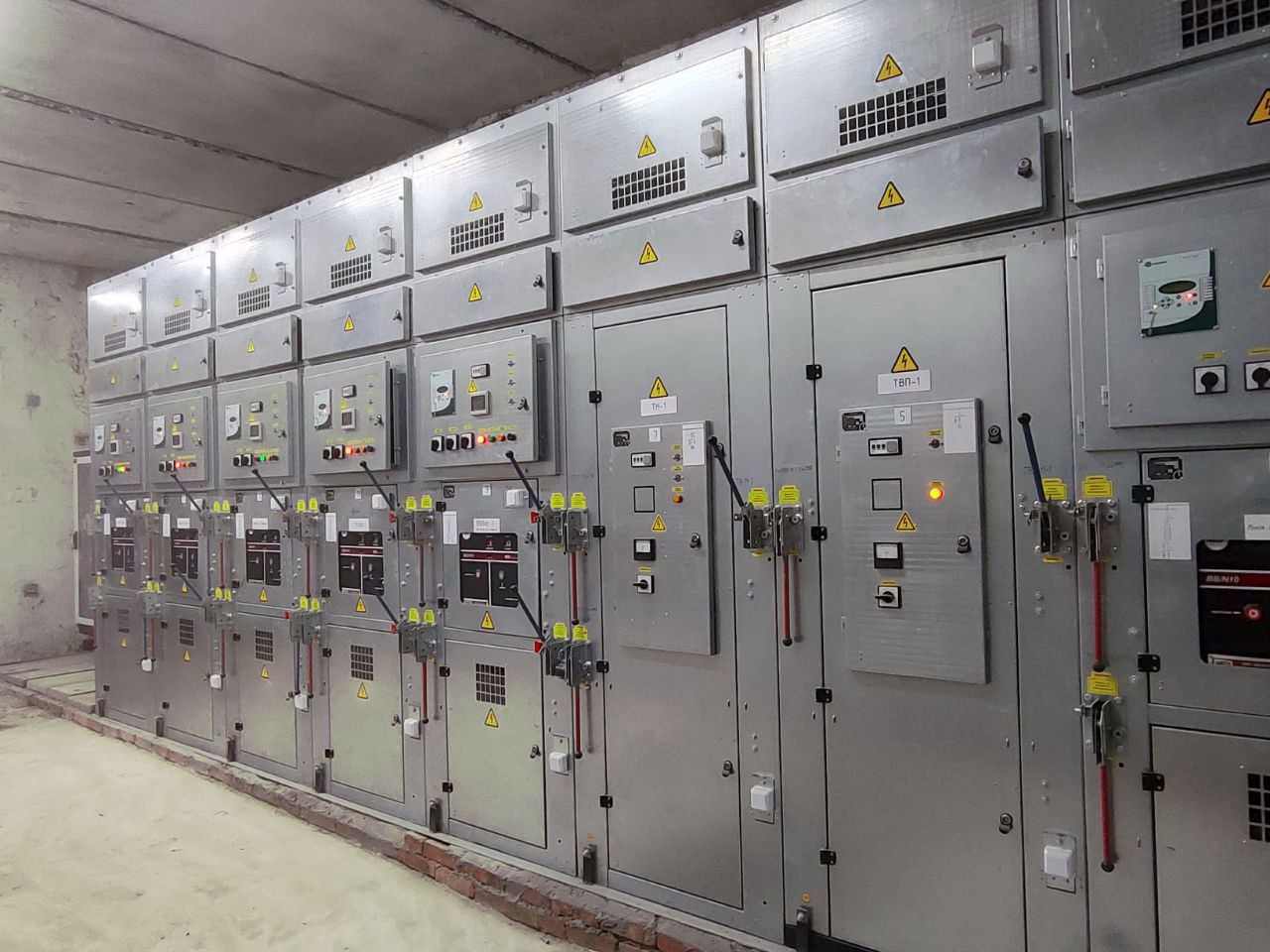

• РП-10 кВ, Одеська обл. (Чорноморськ) — чотири камери КСО-Е-393В: вакуумна комутація,

мікропроцесорна РЗА, облік і захист від однієї групи ТТ 0,5S/10Р. /lk/proekty/rp-10-kv-kso-chornomorsk

• РП-10 кВ, Черкаська обл. (Умань) — 17 камер КСО-Е-393, мікропроцесорний захист, головні

кола на 1000 А. /lk/proekty/rp-10-kv-kso-uman

• РП-10 кВ з телемеханікою, Запорізька обл. — 17 камер КСО-Е, панель телемеханіки з каналом

до диспетчерського центру, ЩСН з АВР: 21 виріб одним замовленням. /lk/proekty/rp-10-kv-telemehanika-zaporizhzhia

• РУ-10 кВ, Одеська обл. (Чорноморськ) — шість камер КСО-Е-393В за двосекційною схемою,

вакуумні вимикачі, АВР власних потреб. /lk/proekty/ru-10-kv-vakuumni-chornomorsk

• Ретрофіт КСО-10 кВ — 16 приєднань: нові двері, мікропроцесорна РЗА, трансформатори струму

і вторинні кола в наявних камерах, без будівельних робіт. /lk/proekty/retrofit-kso

і регіон. Галузь і регіон беремо з опису кейса; де в кейсі їх немає — не вигадуємо.

Проєктувальникам

Типові рішення зі схемами: КРУН-10 кВ · РП-10 кВ на КСО · РП-10 кВ КСО з ВВ/ТЕЛ · РЗА КСО · ретрофіт КСО · РП КМ-1Ф · телемеханіка РП · КРПЗ на чотири трансформатори · АЧР. Розділ /lk/proektuvalnykam.

Гарантія

2 роки на обладнання власного виробництва, у окремих випадках 5 років за домовленістю. На металоконструкції корпусу — 10 років. Відлік — з дня введення в експлуатацію, але не більше 3 років з дня отримання.

Питання, які ставлять найчастіше

Чим КСО відрізняється від КРУ? У КСО апарати стаціонарні й обслуговування одностороннє — це простіше й дешевше. У КРУ вимикач на висувному елементі: його можна викотити для ревізії, від'єднавши приєднання від збірних шин. Вибір частіше визначається вимогами до обслуговування, ніж електрикою.

Робите КСО на 35 кВ? Серійно ми виготовляємо КСО-Е на 6 і 10 кВ. Виконання на 20 і 35 кВ — під замовлення за технічними умовами, струми КЗ і номінали визначаються під проєкт.

Які струми збірних шин? Серійний ряд — 630 і 1000 А.

Ви ставите елегазову апаратуру? Ні. Тільки вакуумна комутація.

Що таке ретрофіт і коли він дешевший за нове РУ? Заміна начинки в існуючих корпусах. Виправданий, коли корпуси в порядку, а зупиняти об'єкт надовго не можна. Оцінюємо за фото і схемою існуючого РУ.

Виготовите за нашою схемою? Так, це основний режим роботи. Схеми вторинних з'єднань розробляються під проєкт.

Строк виготовлення? Залежить від проєкту. Строк узгоджуємо після специфікації.
