Типове рішення: ретрофіт комірок КСО — вакуумні вимикачі замість застарілої апаратури

Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»

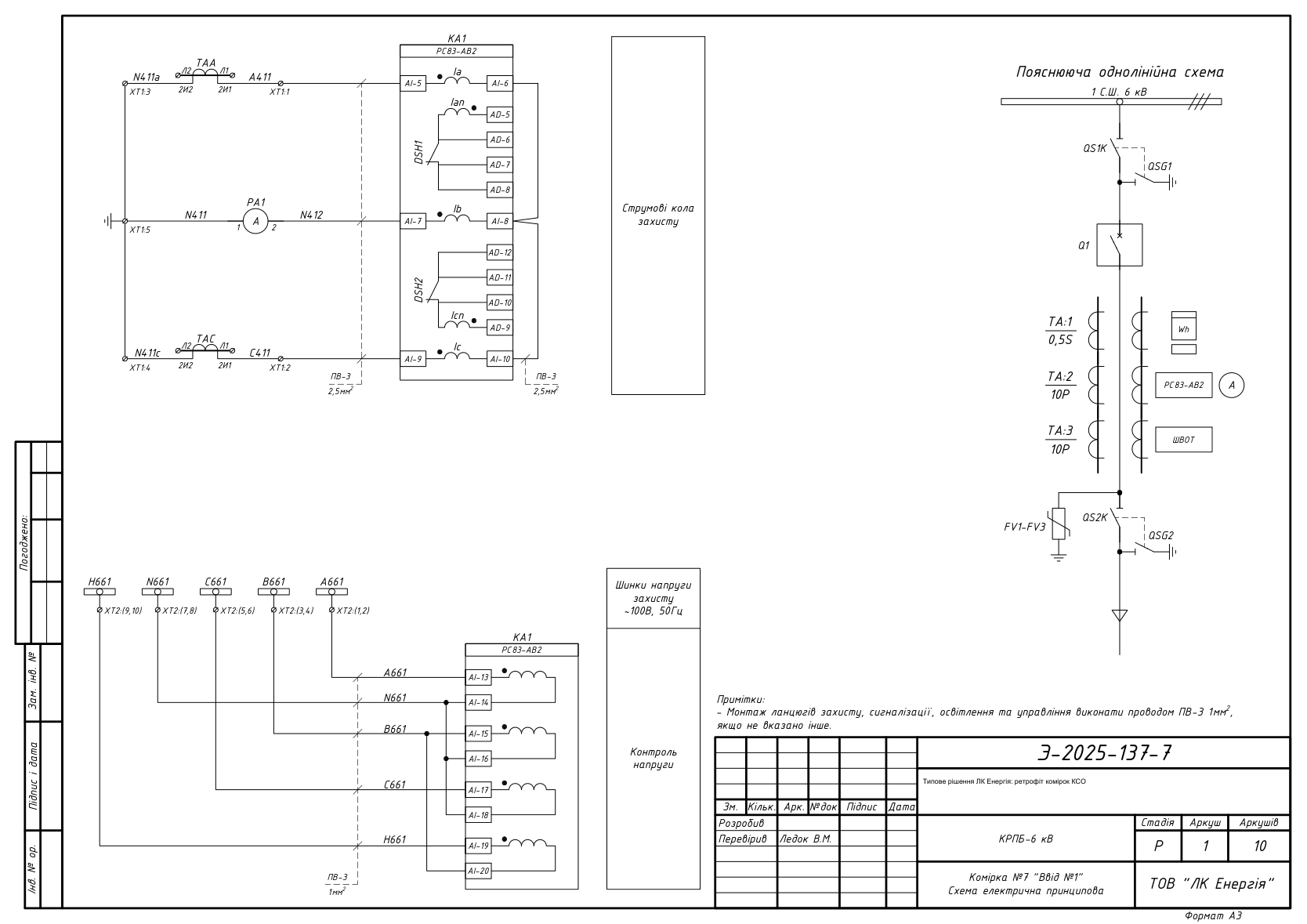

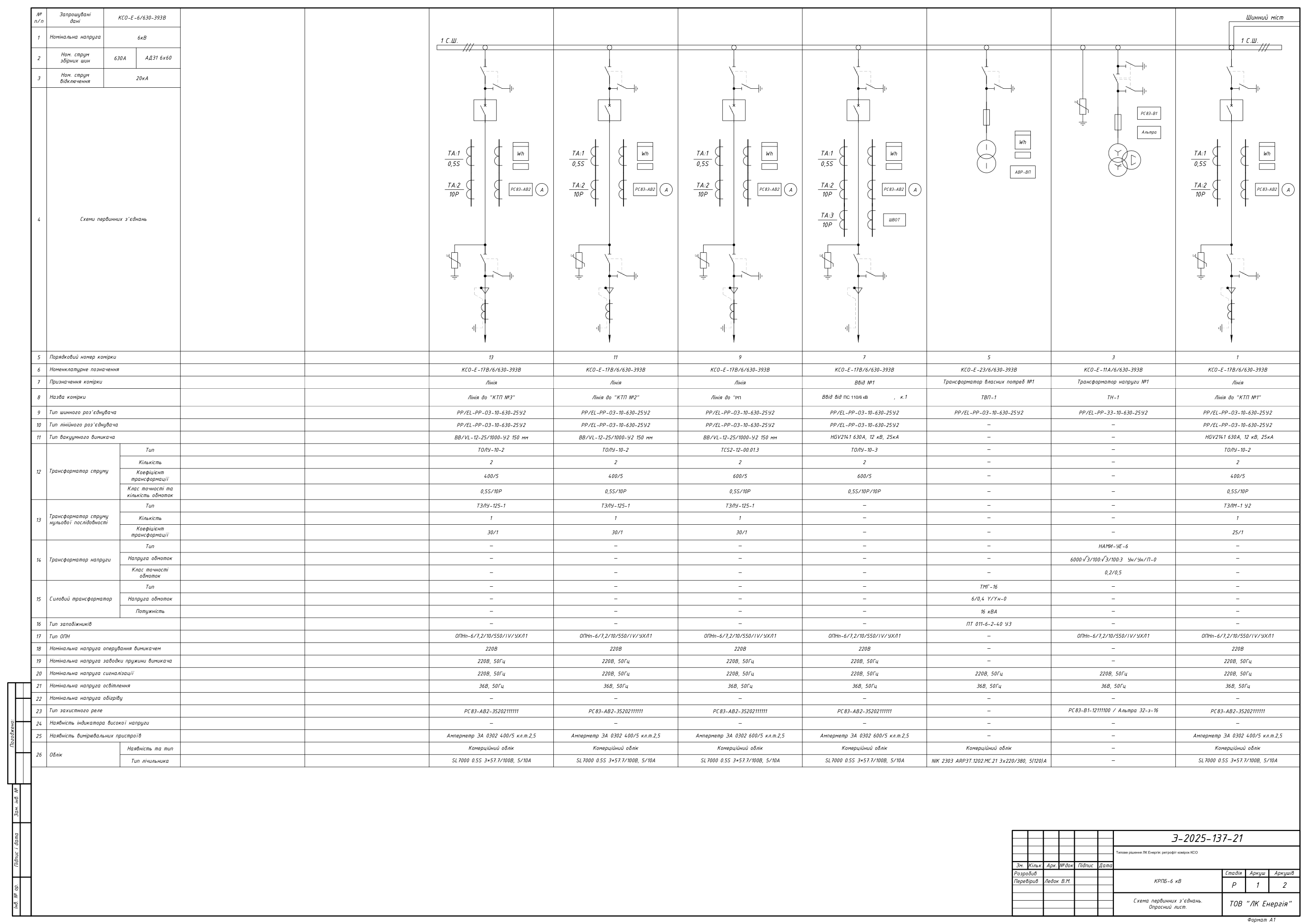

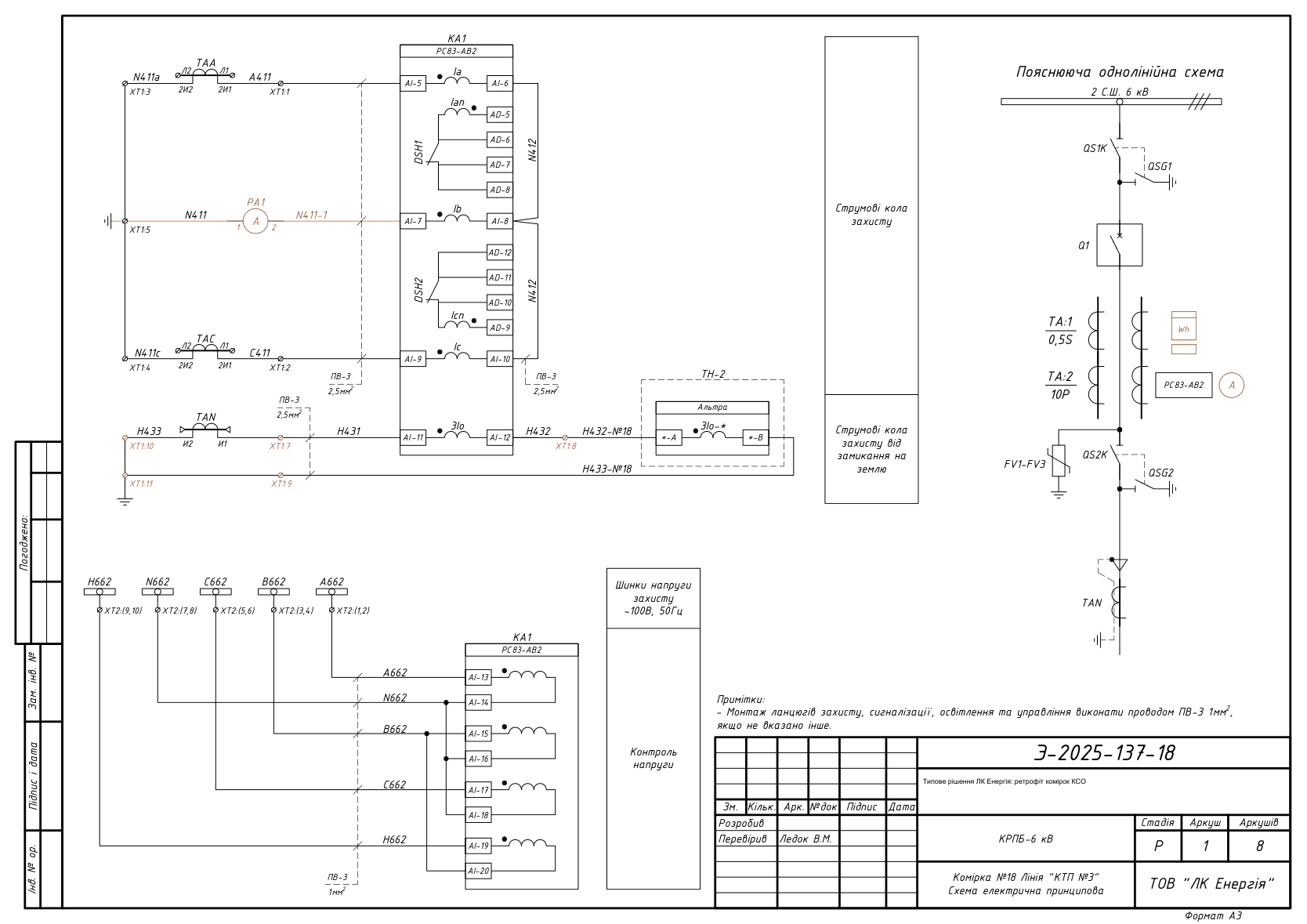

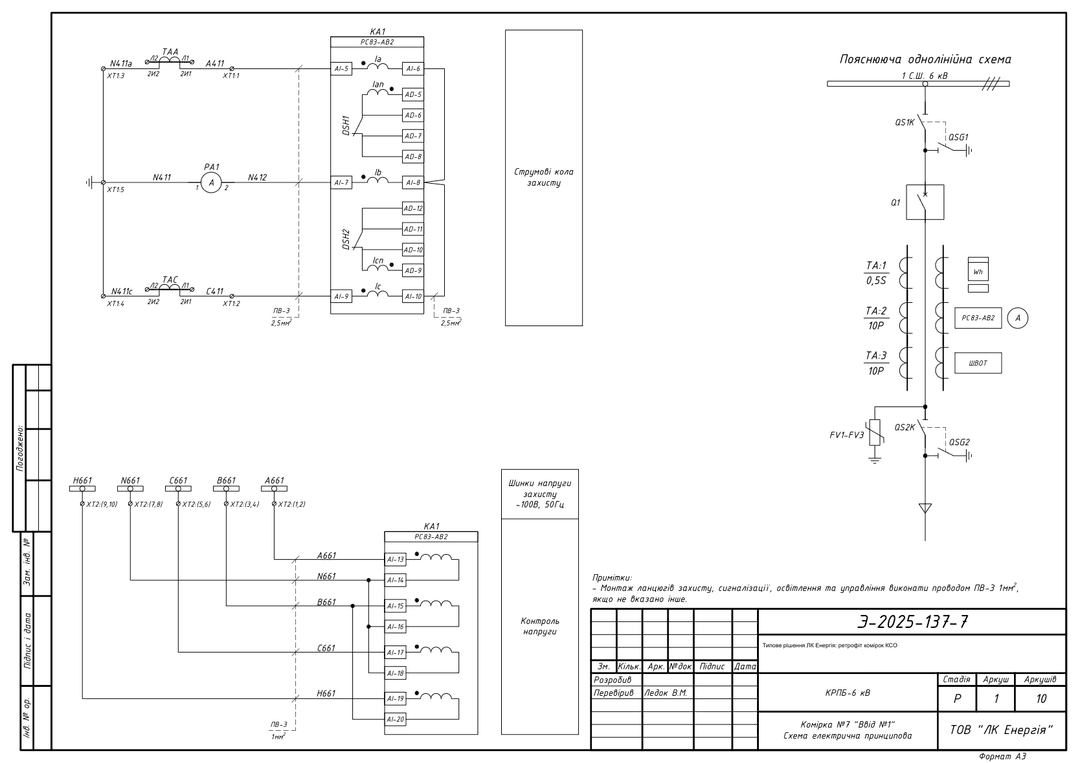

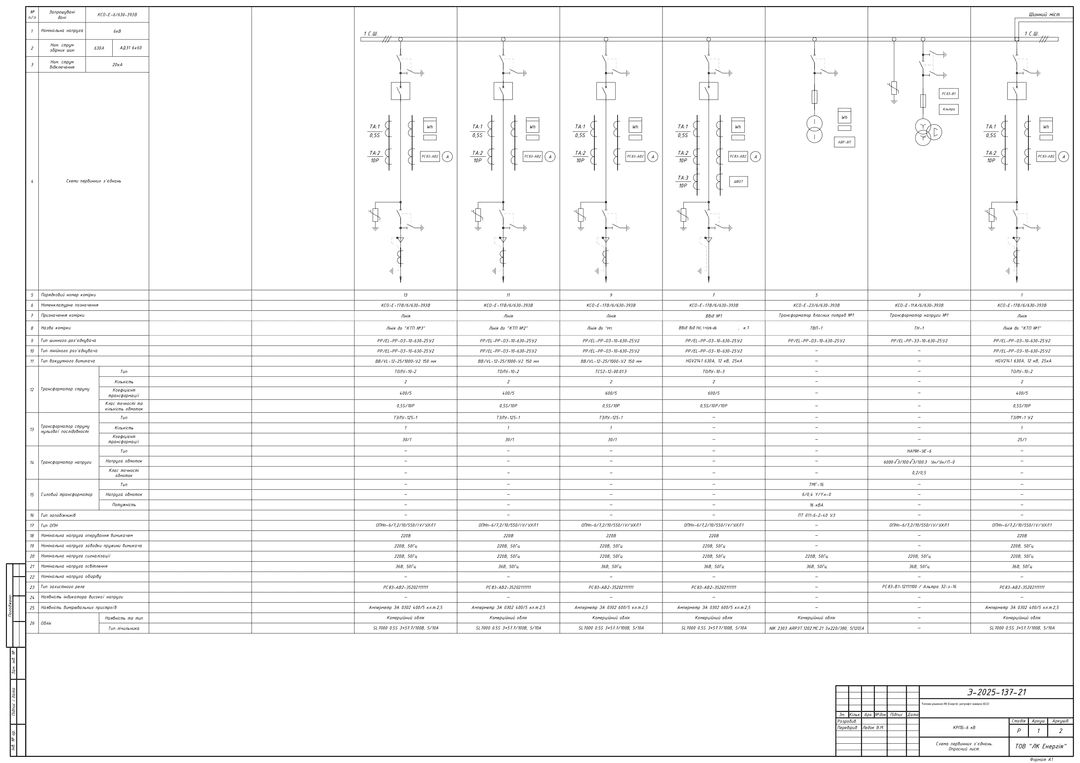

Готовий комплект схем типового рішення ретрофіту розподільчого пункту 6(10) кВ на комірках КСО: 12 PDF-файлів — опитувальний лист на 16 комірок КСО-Е габариту 393, принципові схеми ввідної, секційної, лінійних комірок, комірок ТН і ТВП з вакуумними вимикачами та мікропроцесорним захистом РС83, план розташування, кабельний журнал міжкоміркових зв’язків, шафа оперативного струму ШВОТ і вузол передачі даних ЩКМ. Кресленики виконані інженерами ЛК Енергія за реальним проєктом реконструкції мереж зовнішнього електропостачання 2025 року (стадія Р). PDF — у вільному доступі нижче, DWG-комплект — безкоштовно за запитом через форму.

Що таке ретрофіт КСО і коли він вигідніший за заміну комірок

Ретрофіт КСО — це модернізація існуючого розподільчого пункту на камерах КСО, при якій застаріла комутаційна апаратура замінюється на сучасну. Головний крок — заміна старого комутаційного апарата на вакуумний вимикач: у РП радянської забудови це передусім заміна масляних вимикачів (ВМП, ВМГ), у камерах з вимикачами навантаження — встановлення вакуумного вимикача замість ВН. Разом з комутаційним апаратом оновлюються роз’єднувачі, трансформатори струму та релейний захист (електромеханічні реле поступаються мікропроцесорним терміналам). Будівельна частина РП — приміщення, кабельні канали, підведені лінії — зберігається.

Ключ до такого рішення — комірки КСО-Е у габариті 393: нове обладнання виконане в розмірах класичних камер КСО-393, тому стає в існуючі ряди РП на місце старих комірок без перебудови приміщення. Двосекційна схема з секційним вимикачем і секційним роз’єднувачем дозволяє виконувати модернізацію РП почергово по секціях. Порівняно з повною заміною розподільчого пристрою на комірки іншого габариту ретрофіт не потребує реконструкції будівлі та переробки кабельного господарства — обсяг будівельно-монтажних робіт визначає проєктувальник за станом конкретного РП.

Це типове рішення закриває для проєктувальника весь комплект документації РП: первинні схеми всіх типів комірок, вторинні кола захисту і сигналізації, оперативний струм, телеметрію та міжкоміркові зв’язки.

Технічні параметри рішення

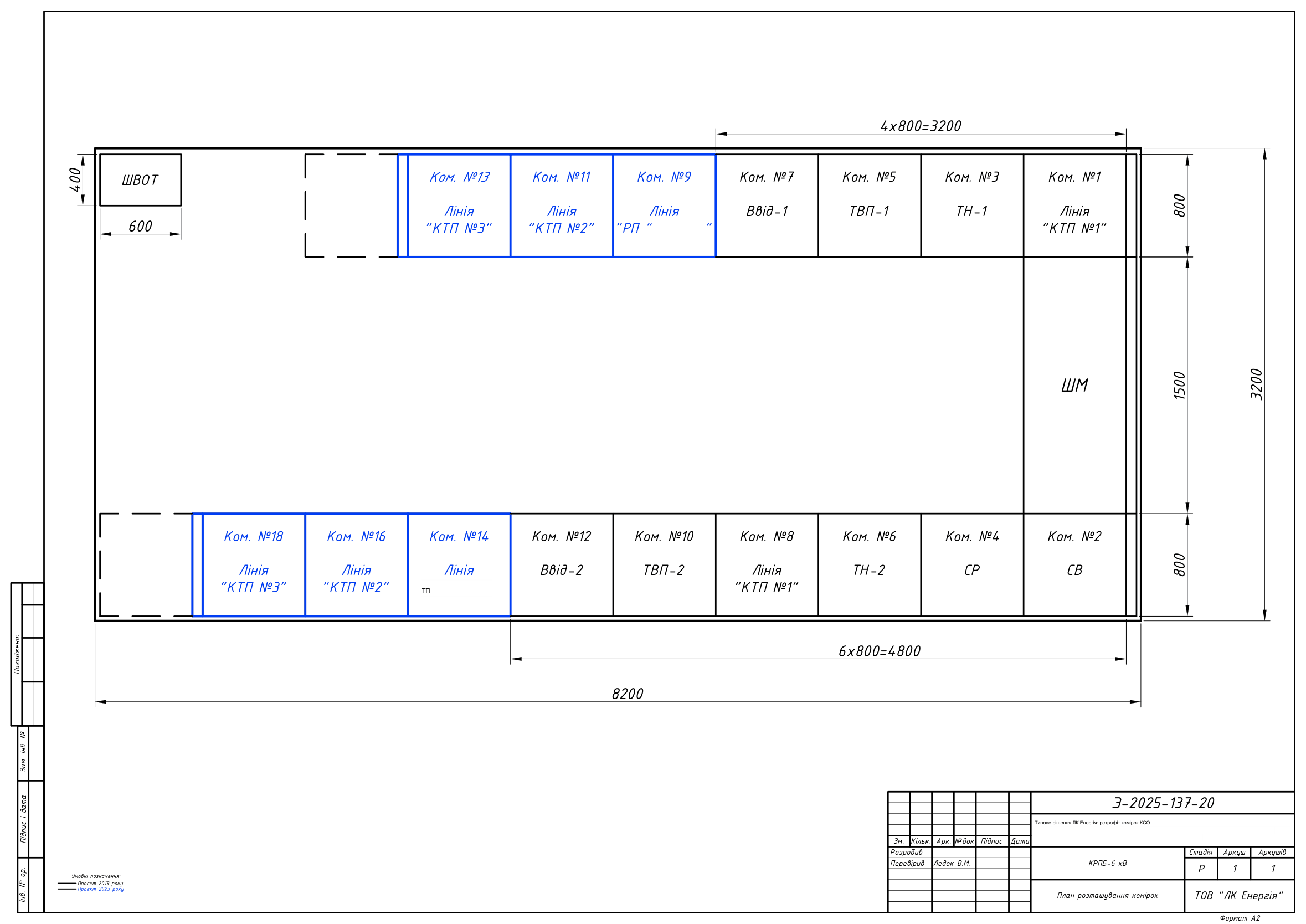

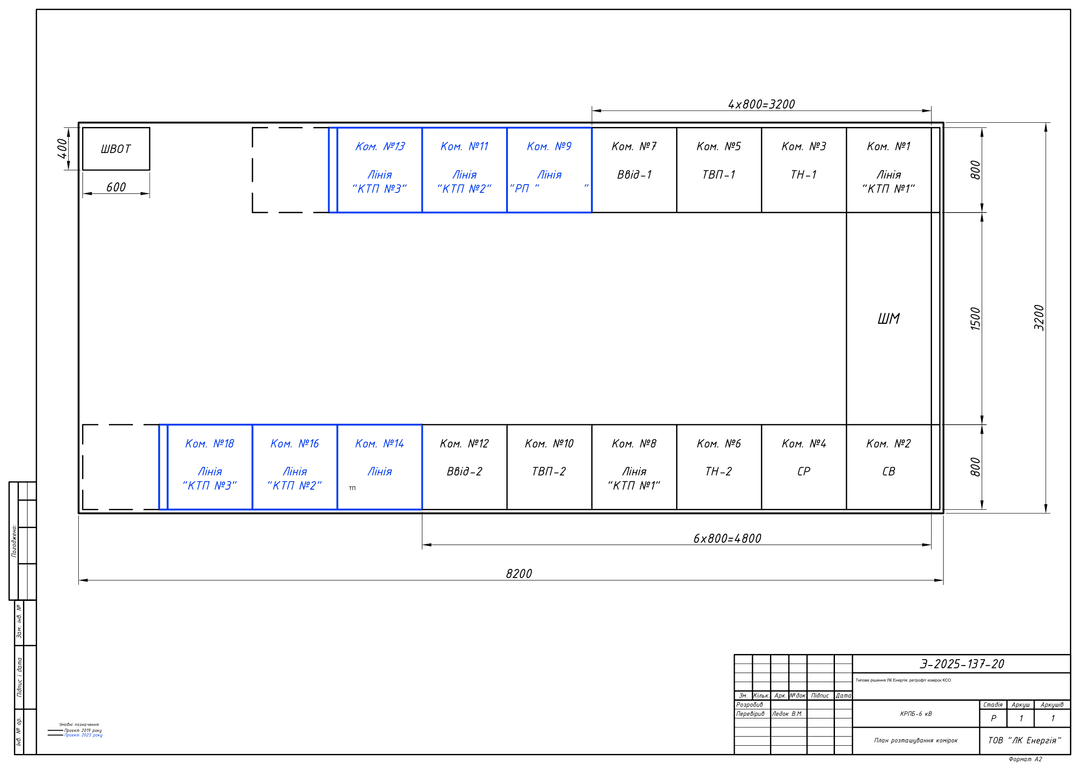

• РП-6 кВ (КРПБ-6 кВ): 16 комірок у двох секціях (7 + 9), шинний міст, крок комірки 800 мм, довжина ряду 8200 мм
• Комірки КСО-Е габариту 393: КСО-Е-17В/6/630-393В (лінії, вводи), КСО-Е-23 (ТВП), КСО-Е-11А (ТН), КСО-Е-14В/14 (секційні СВ/СР)
• Параметри РУ: 6 кВ, збірні шини 630 А (АД31 6×60), номінальний струм відключення 20 кА
• Вакуумні вимикачі: ВВ/VL-12-25/1000-У2 (міжполюсна відстань 150 мм) — лінійні комірки; HGV 2141 (12 кВ, 630 А, 25 кА) — вводи
• Роз’єднувачі РР/EL-10-630-25У2 (шинні та лінійні), ОПН — ОПНп-6/7,2
• Захист: термінали РС83-АВ2 (вводи, лінії), РС83-В1 + Альтра 32-з-16 (захист по напрузі, комірка ТН)
• Вимірювання: трансформатори струму ТОЛУ-10 (кл. 0,5S/10Р), ТЗЛМ-1/ТЗЛУ-125 (захист від замикання на землю), трансформатор напруги НАМИ-УЕ-6 (кл. 0,2/0,5)
• ТВП: трансформатор ТМГ-16 (16 кВА, 6/0,4 кВ), запобіжники ПТ 011; комерційний облік: лічильники SL7000 (кл. 0,5S) та NIK 2303
• Оперативний струм: шафа ШВОТ на блоках БПН-1002/БПТ-1002 (випрямлений, 220 В), контроль ізоляції ЕЛ-17
• Телеметрія: шафа ЩКМ з модулем передачі даних ТС-485, інтерфейс RS-485
• Рік розробки: 2025 (стадія Р, реальний проєкт реконструкції), мова схем — українська; окремі найменування покупної апаратури в переліках елементів — російською
• Номінали конкретного виконання узгоджуються за опитувальним листом

Склад комплекту і завантаження

Прев’ю

DWG-комплект за запитом

Повний DWG-комплект схем РП надішлемо на email безкоштовно: усі типи комірок (ввід, секційний вимикач, секційний роз’єднувач, лінії, ТН, ТВП), опитувальний лист, план розташування, кабельний журнал, шафи ШВОТ і ЩКМ.

Часті питання

Чи можна використати це рішення у проєкті модернізації свого РП?

Так — як типову основу для ретрофіту РП на камерах КСО. Прив’язку до об’єкта, розрахунок уставок РЗА, кабельний журнал та відповідність чинним ПУЕ/ДСТУ забезпечує проєктувальник. Рішення відповідає реальному проєкту реконструкції 2025 року (стадія Р).

Яка апаратура закладена?

Комірки КСО-Е габариту 393 виробництва ЛК Енергія, вакуумні вимикачі ВВ/VL-12 та HGV 2141, роз’єднувачі РР/EL, термінали захисту РС83-АВ2 і РС83-В1, трансформатори струму ТОЛУ-10, трансформатор напруги НАМИ-УЕ-6, облік SL7000/NIK 2303.

Як отримати DWG-файли?

Заповніть форму на цій сторінці — комплект надішлемо на email протягом робочого дня.

Чи виготовляє ЛК Енергія це обладнання?

Так. Комірки КСО-Е, шафи ШВОТ і ЩКМ виробляємо на власному виробництві в Одесі; виконуємо й комплектні поставки для модернізації РП.

Чи допоможете підібрати виконання під мій РП?

Так, консультуємо проєктувальників: вибір типів комірок, вакуумних вимикачів і захистів, заповнення опитувального листа — +38 067 104 94 91. Дивіться також: типове рішення РП-10 кВ на комірках КСО, РП-10 кВ на КСО з ВВ/TEL.

Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, розрахунок уставок РЗА та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проєктувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
