Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219)

від 40 000 грн · власний завод, Одеса

Орієнтовна цінавід 40 000 грн

Ціна орієнтовна, не є публічною офертою; точна вартість — за вашою однолінійною схемою.

Загальні відомості

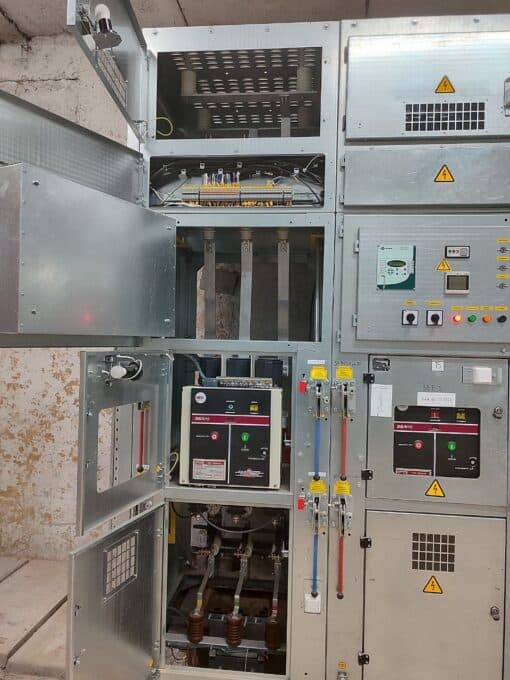

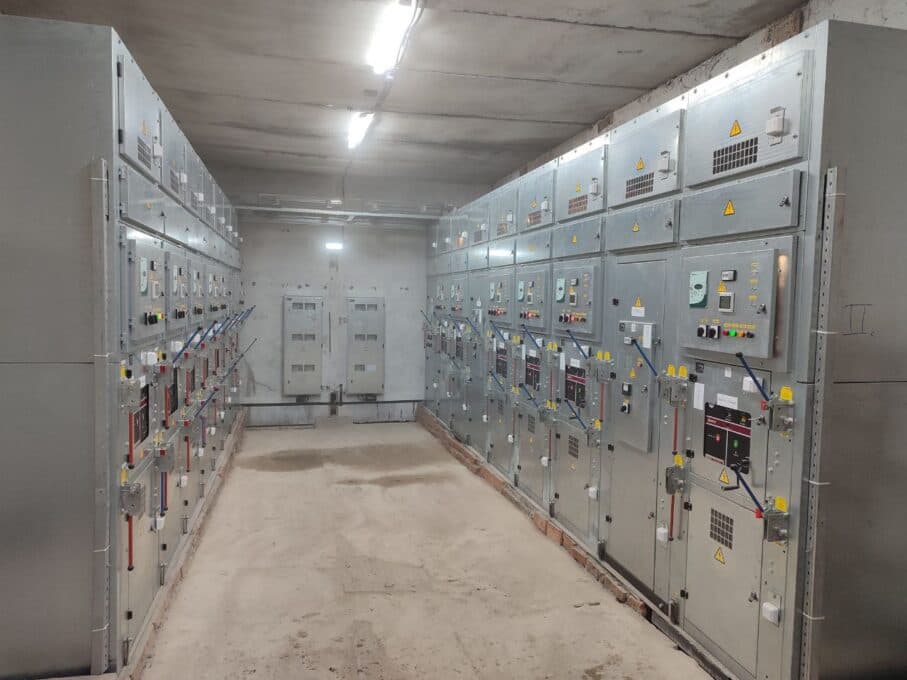

Комірки збірні одностороннього обслуговування КСО-Е

Комірки КСО в Україні виробляє LK Energy Group: серійно — на 6, 10 і 20 кВ; 35 кВ — на замовлення за ТУ. Габарит 219 — виконання на 6 і 10 кВ з фронтом 600 мм. Виробництво — Одеса.

Комірки КСО-Е призначені для приймання й розподілу електроенергії трифазного змінного струму 50 Гц у мережах з ізольованою або заземленою через дугогасний реактор нейтраллю. Серійно LK Energy Group виготовляє КСО-Е на 6, 10 і 20 кВ; виконання на 35 кВ — під замовлення за технічними умовами (струми КЗ і номінали для цього класу визначаються під проєкт/ТЗ). Комутація — вакуумна; елегазового (SF6) виконання немає. Корпус — збірна клепана конструкція з оцинкованих листогнутих профілів, опційно порошкове фарбування за RAL.

Комірки комплектуються головними апаратами та елементами захисту за схемою замовлення; схеми вторинних з’єднань розробляються під кожний окремий проєкт. Виготовляється за власними технічними умовами.

Технічні характеристики (серійне виконання 6 / 10 кВ)

ПараметрЗначення
Номінальна напруга6 / 10 кВ (серійно); 35 кВ (під замовлення за ТУ)
Найбільша робоча напруга7,2 / 12 кВ (серійно); 24 / 40,5 кВ (під замовлення)
Номінальний струм головних кіл (6 / 10 кВ)630 / 1000 А
Електродинамічна стійкість головних кіл (6 / 10 кВ)51 кА (для 10 кВ — 63 кА)
Термічна стійкість головних кіл, 3 с (6 / 10 кВ)20 кА (для 10 кВ — 25 кА)
Номінальний струм та струми КЗ для 20 / 35 кВпід проєкт / ТЗ
Тип комутаціївакуумний вимикач (тип під проєкт)
Виконання (габарити)КСО-393 / 393В / 393ВМ / 393М-В / 272 / 285 / 20 / 219 / 35; звужене «У» — 600 мм
Нормативна базаВласні технічні умови

Конкретні схеми головних кіл, апарати та габарит підбираються під ваш проєкт. Надішліть опитувальний лист — підготуємо рішення.

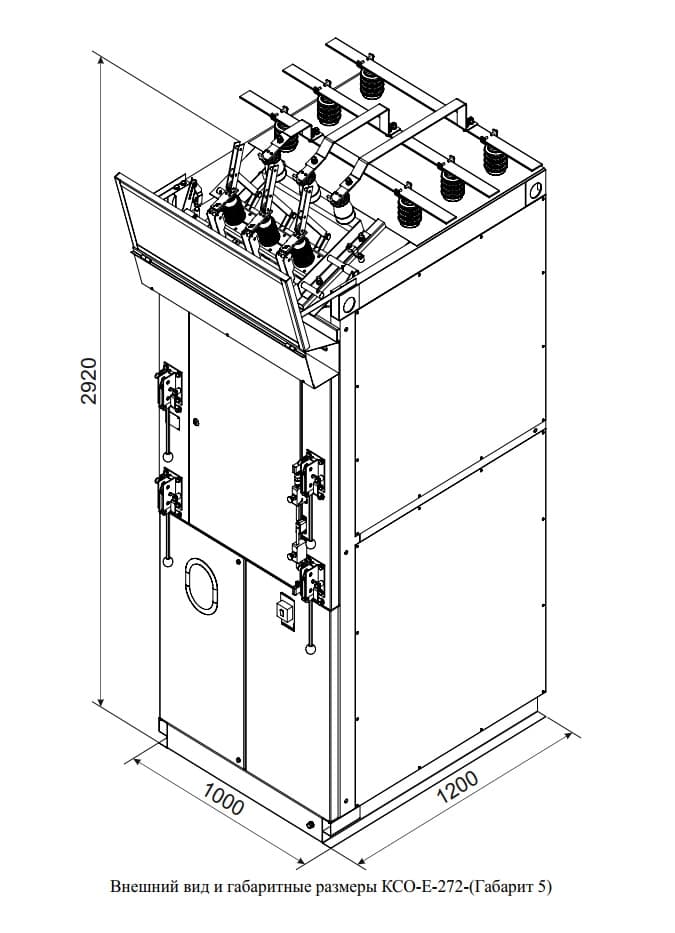

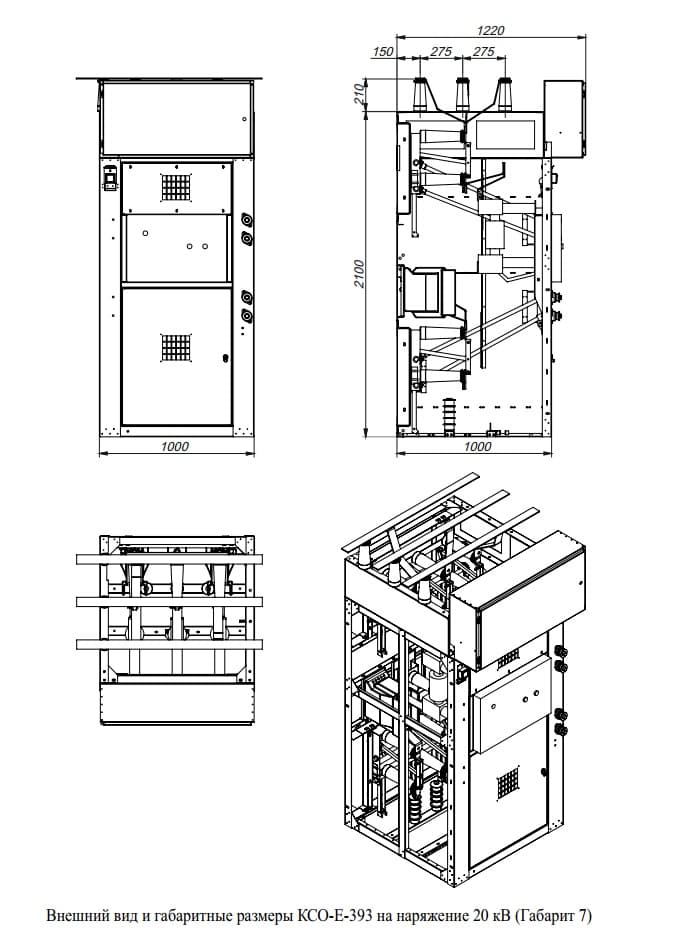

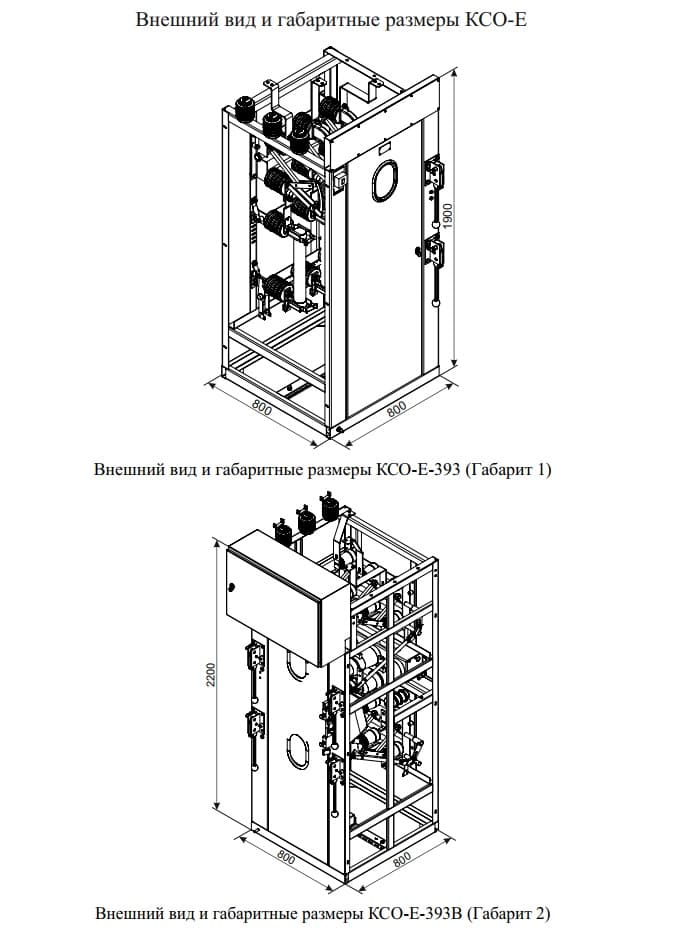

Габаритні розміри

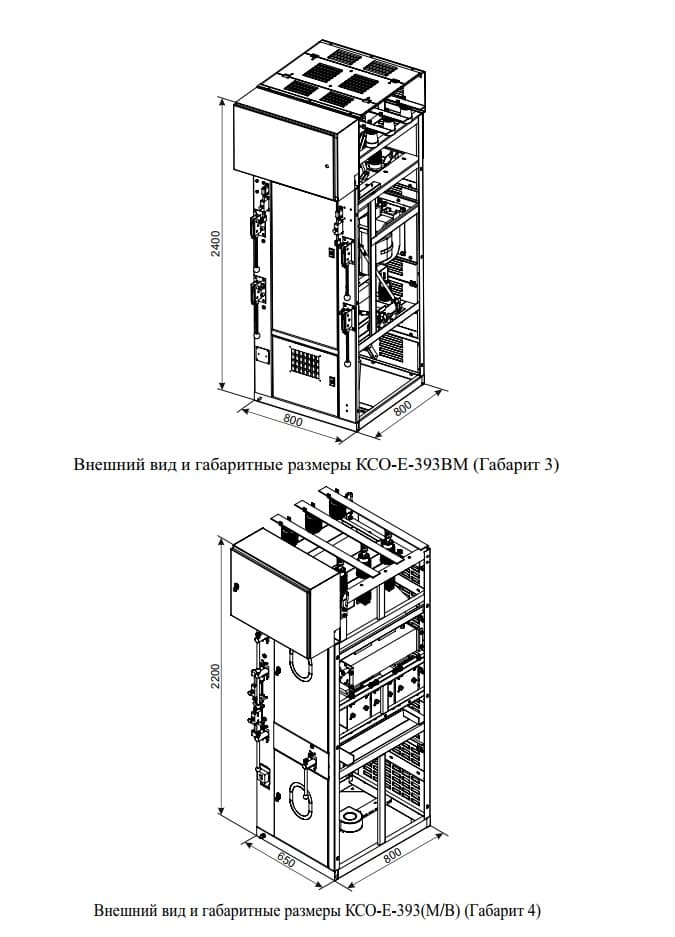

Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Габаритні розміри

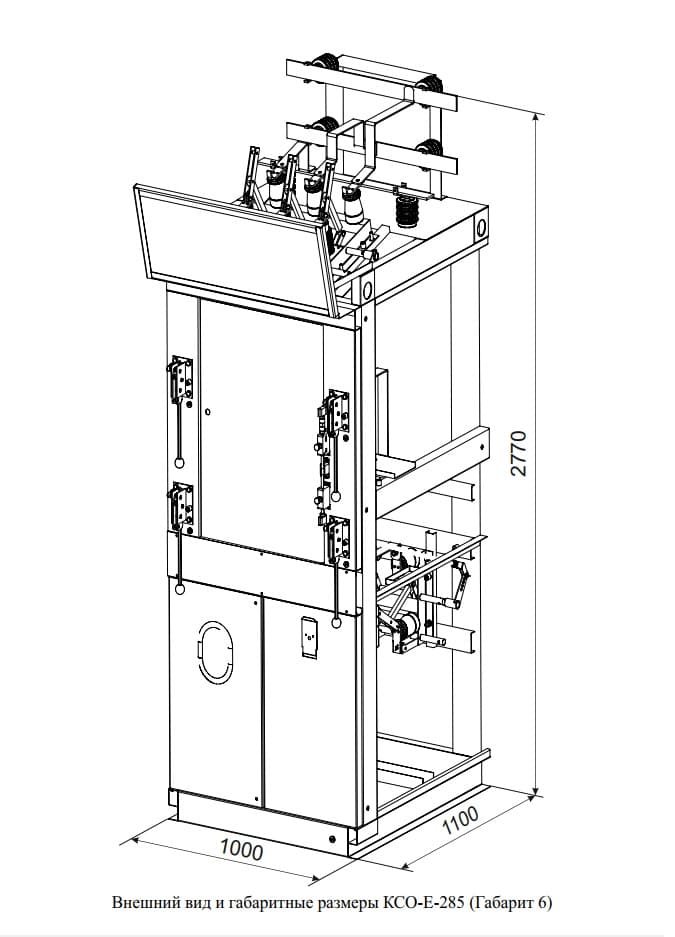

Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Габаритні розміри
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Габаритні розміри
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Габаритні розміри
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Габаритні розміри

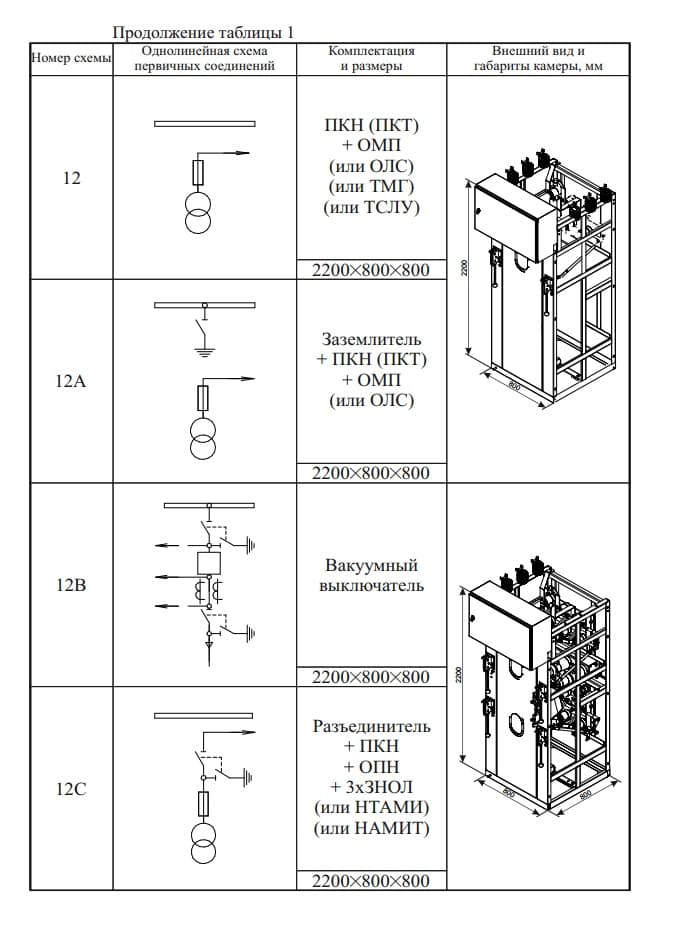

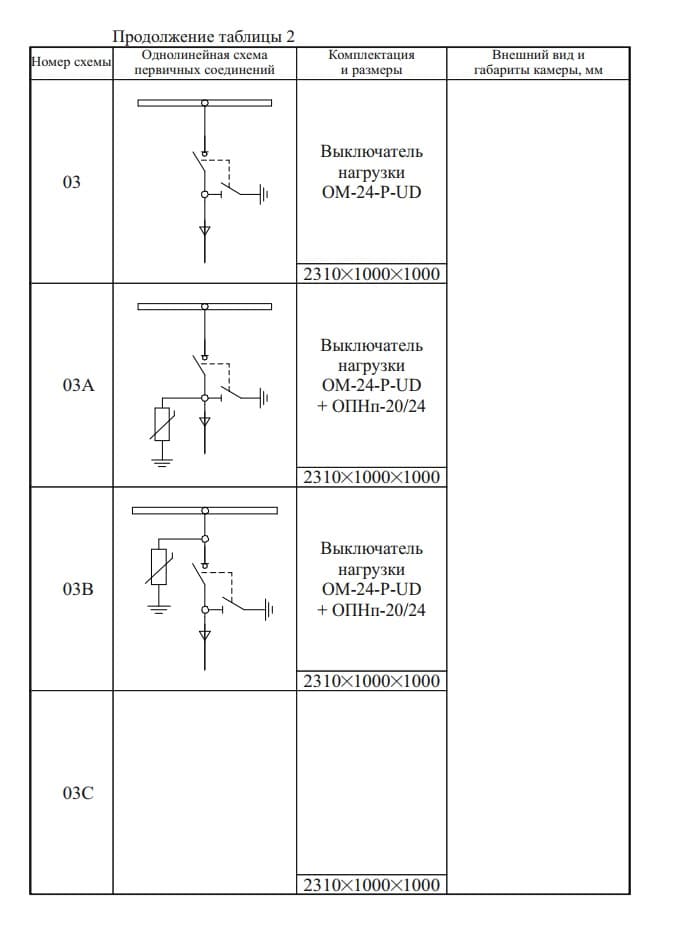

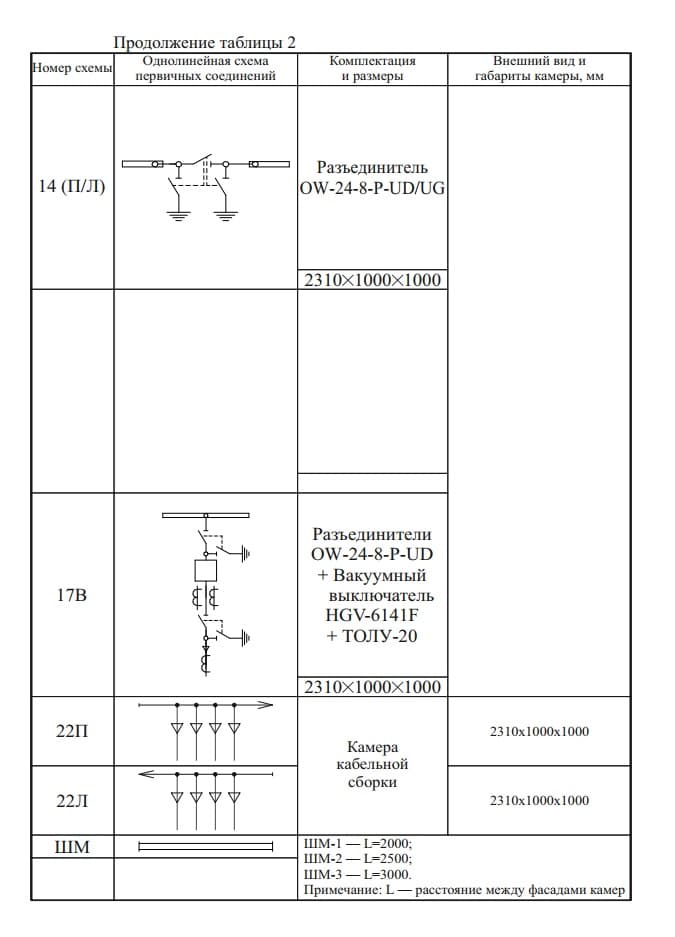

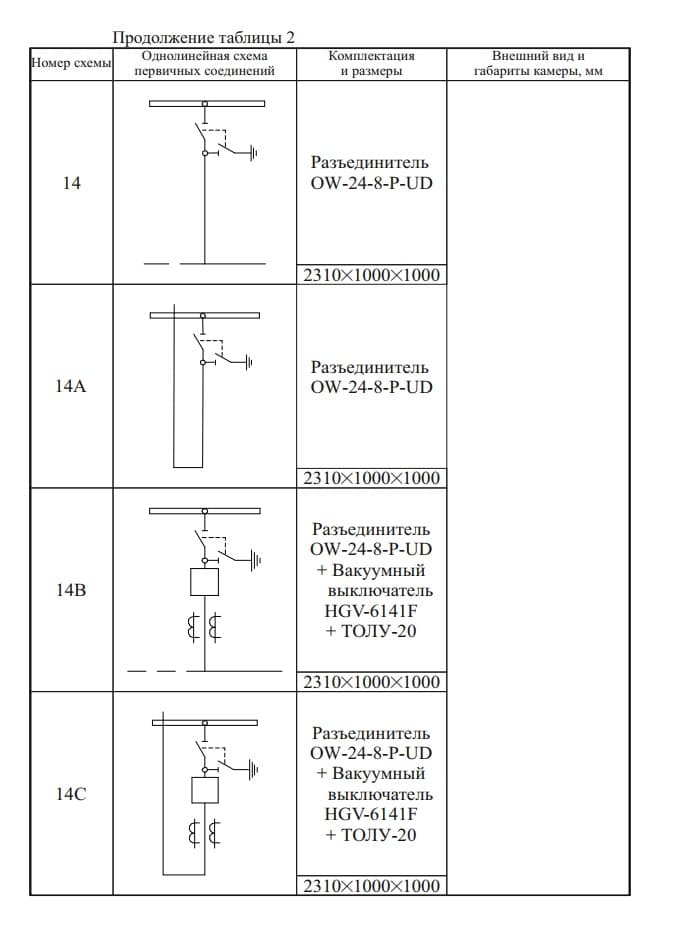

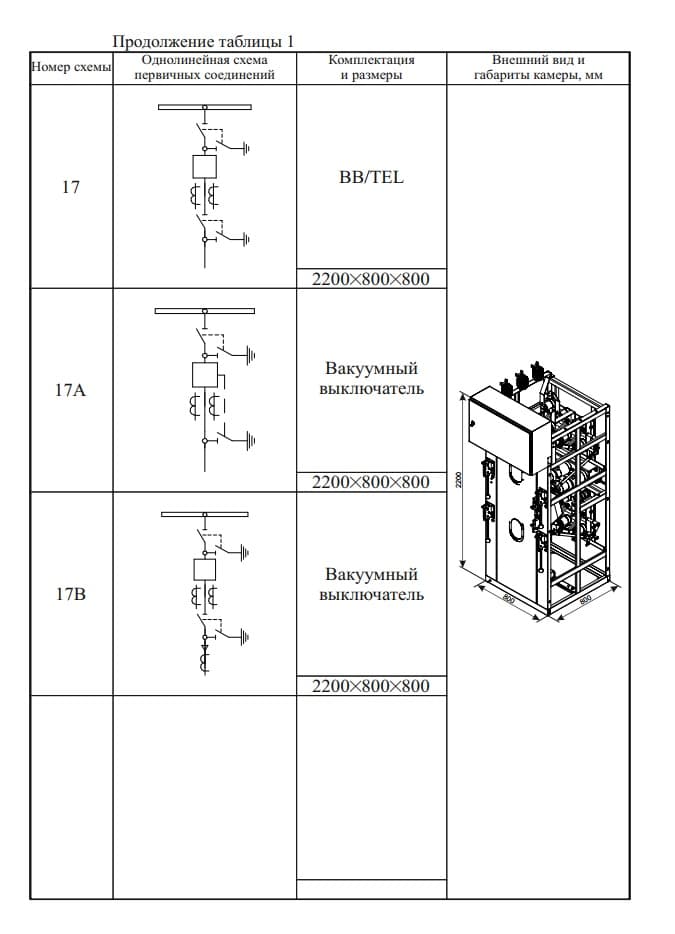

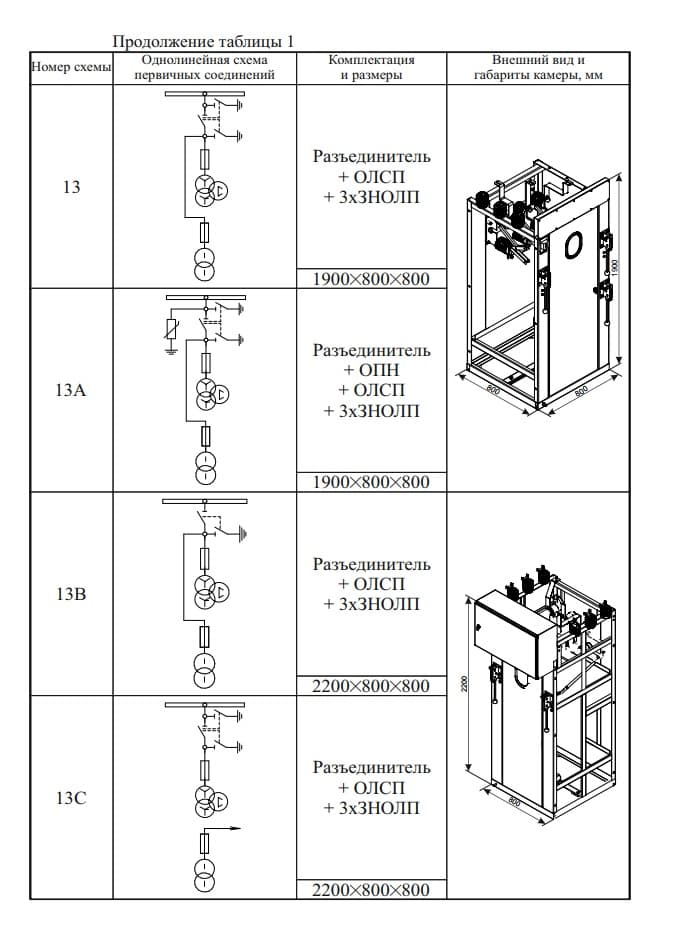

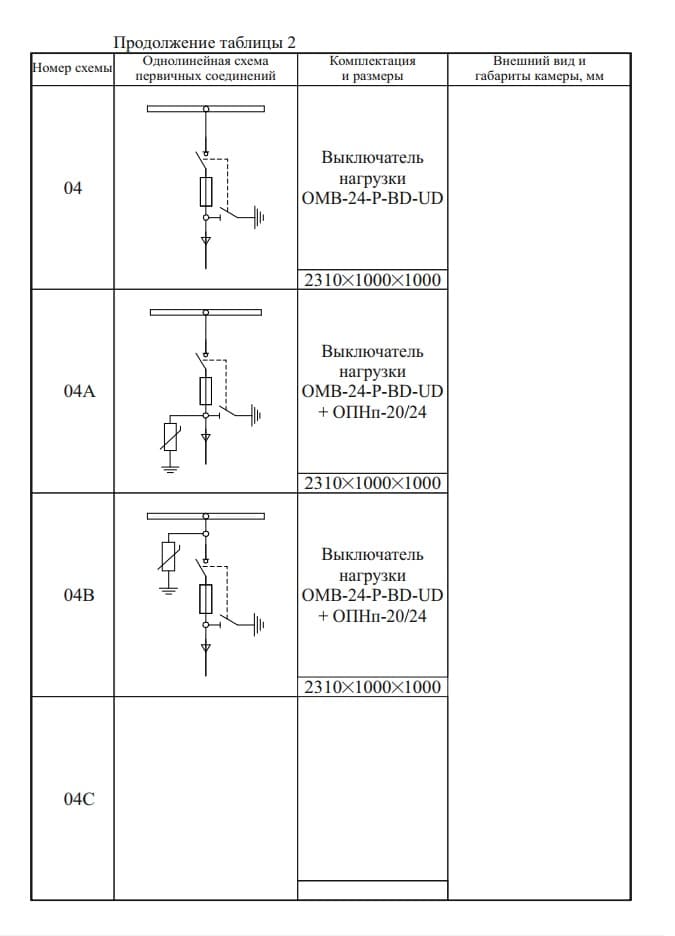

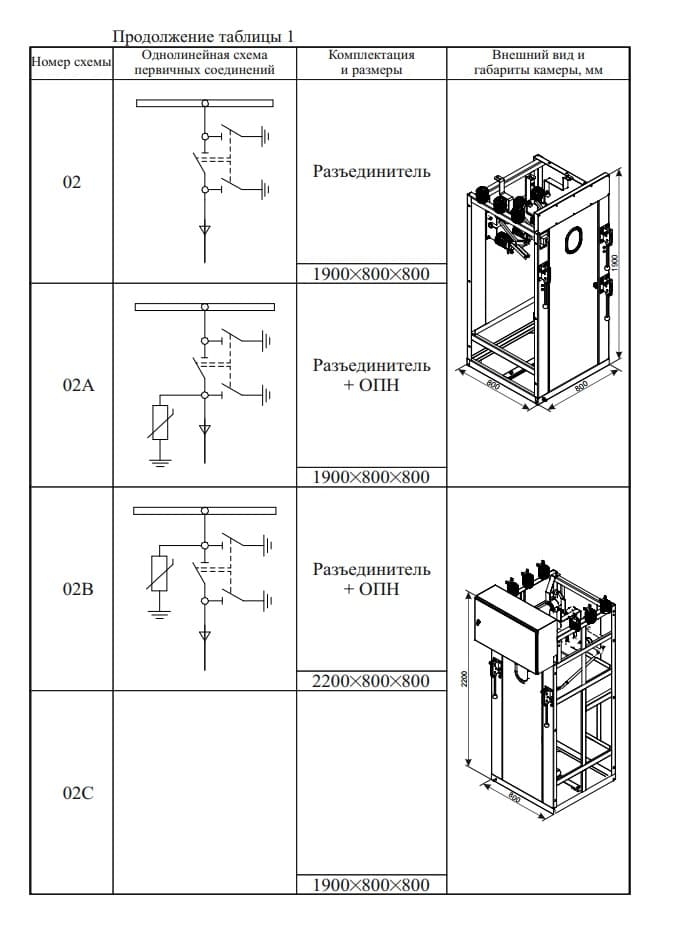

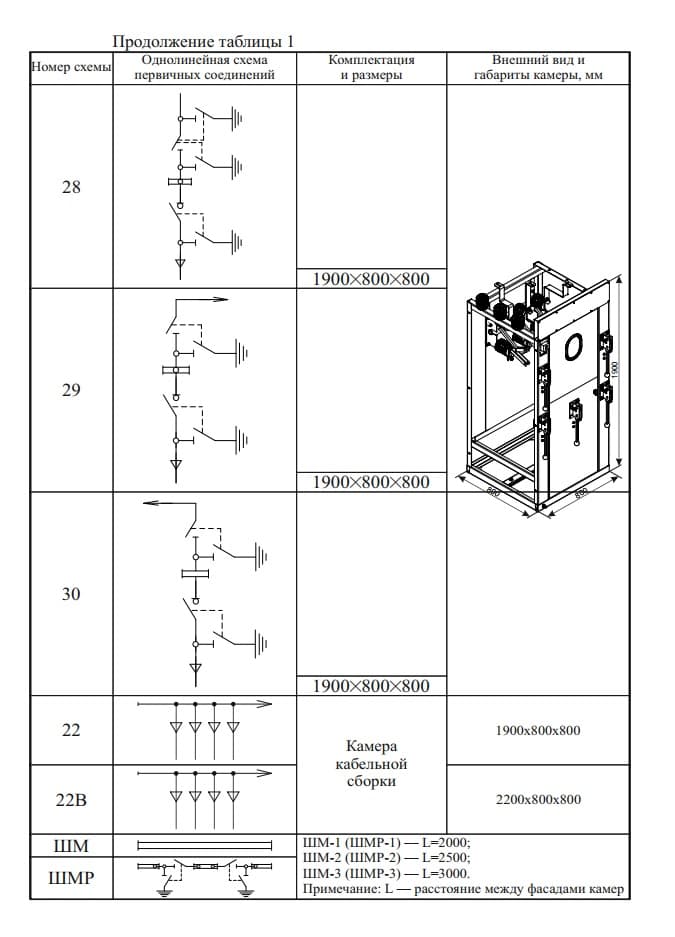

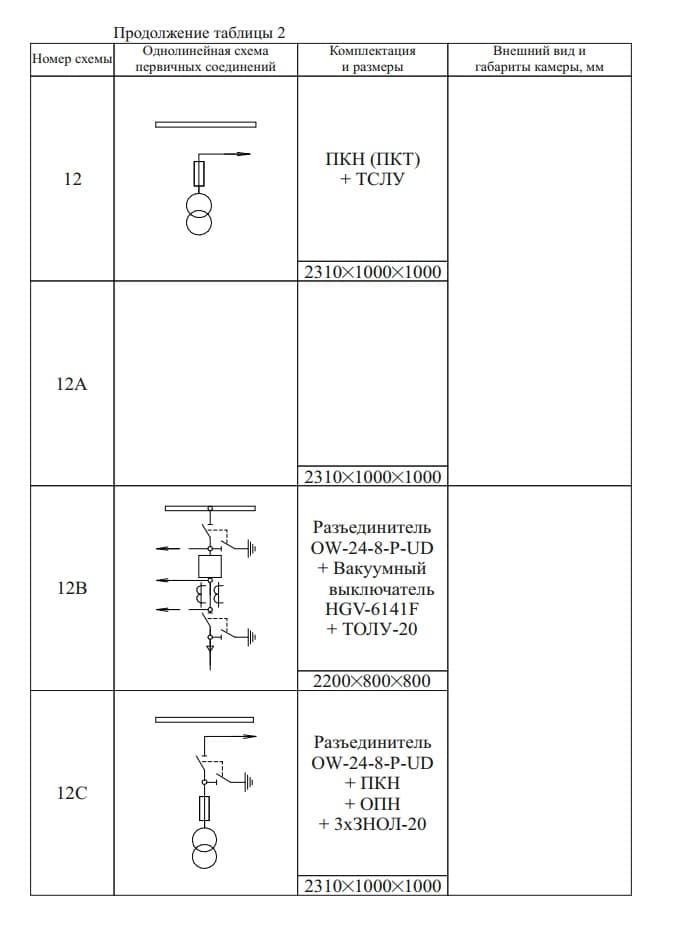

Сітка схем

Показати всі зображення (25)

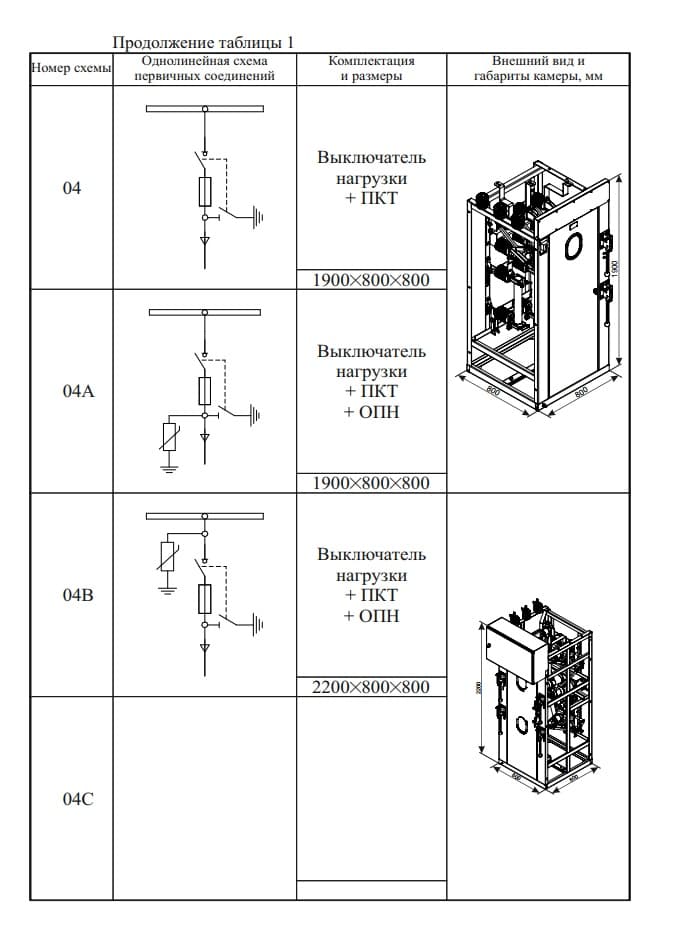

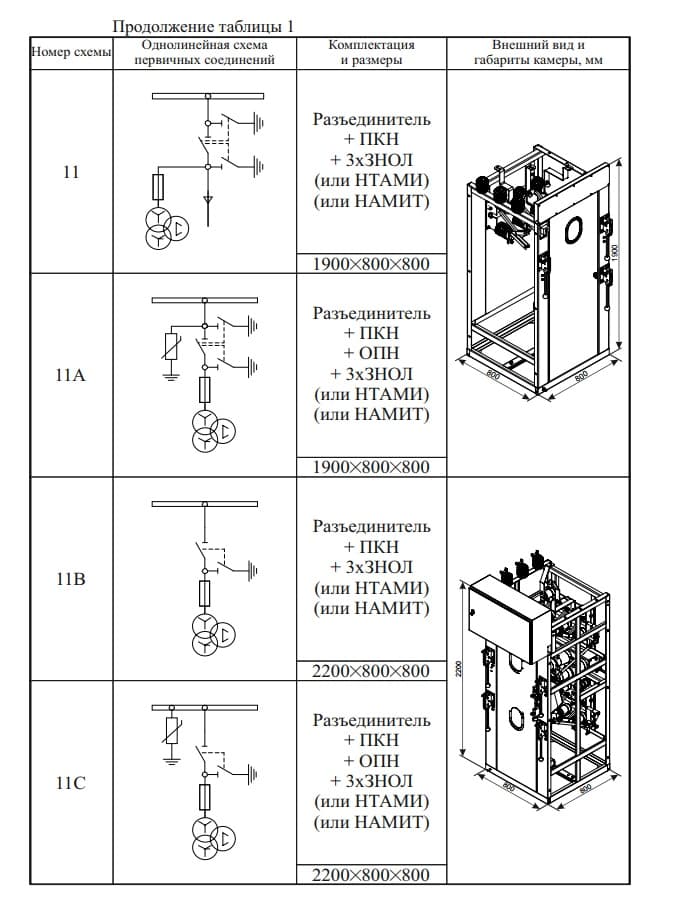

Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем

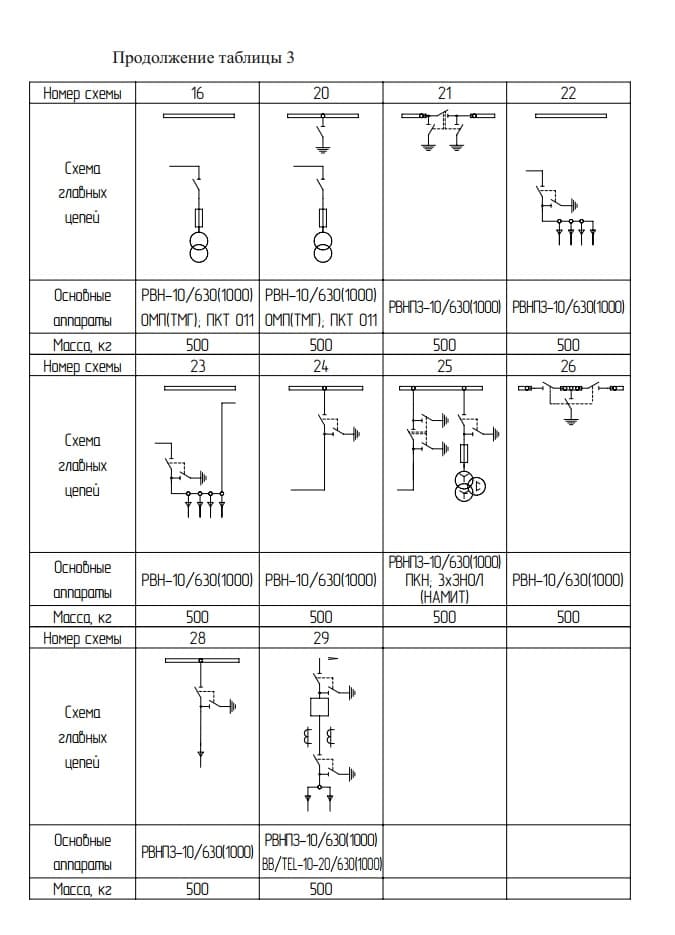

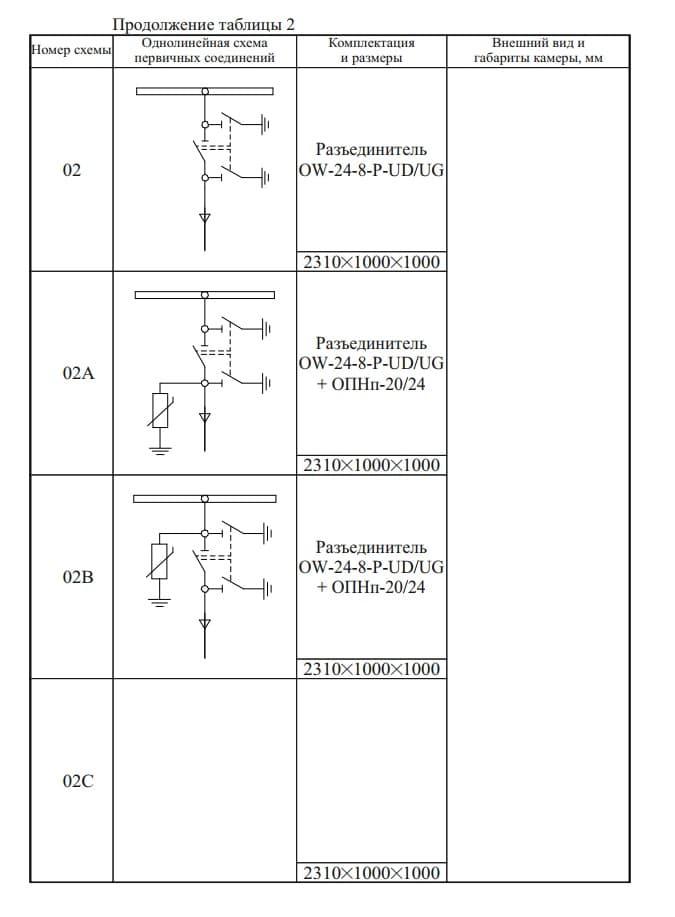

Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем

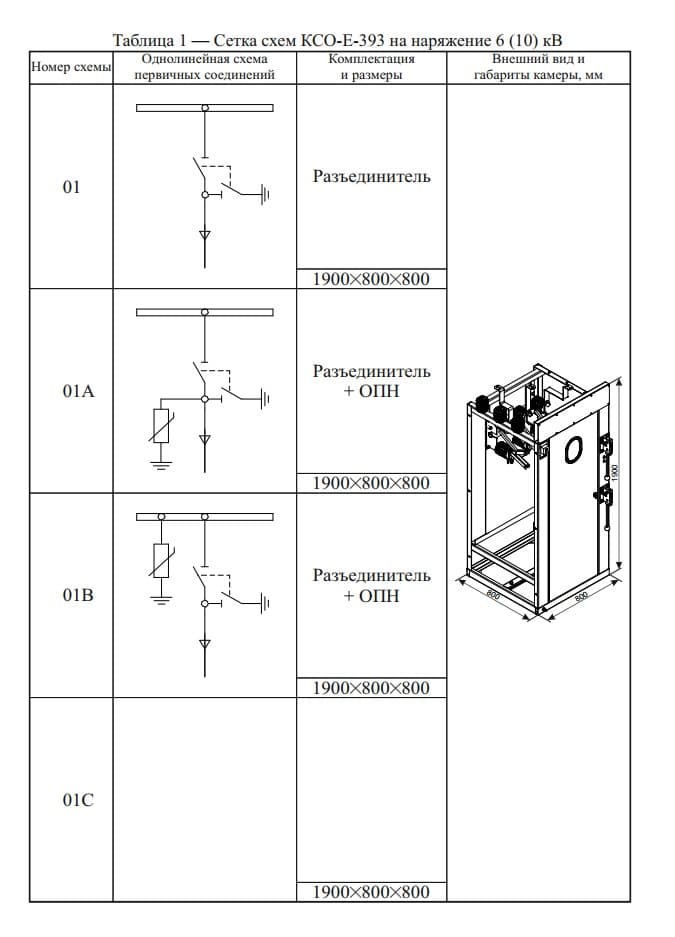

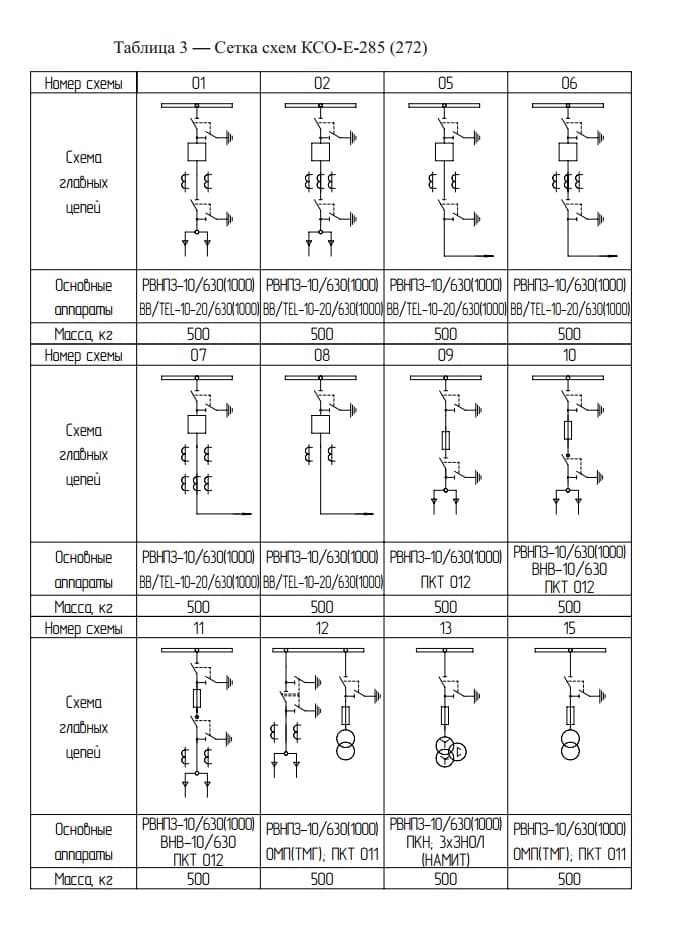

Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем

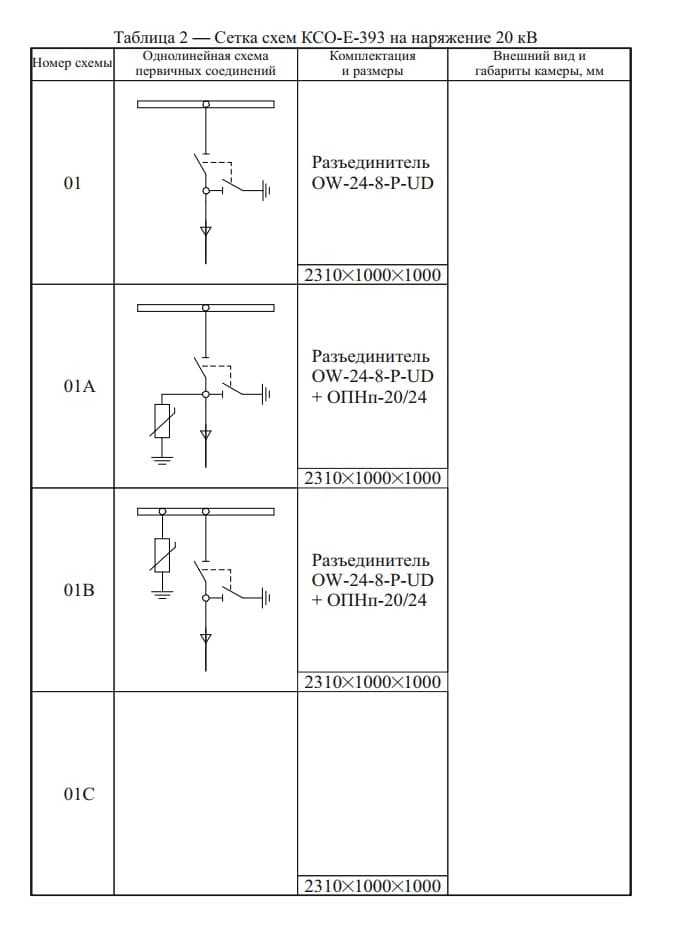

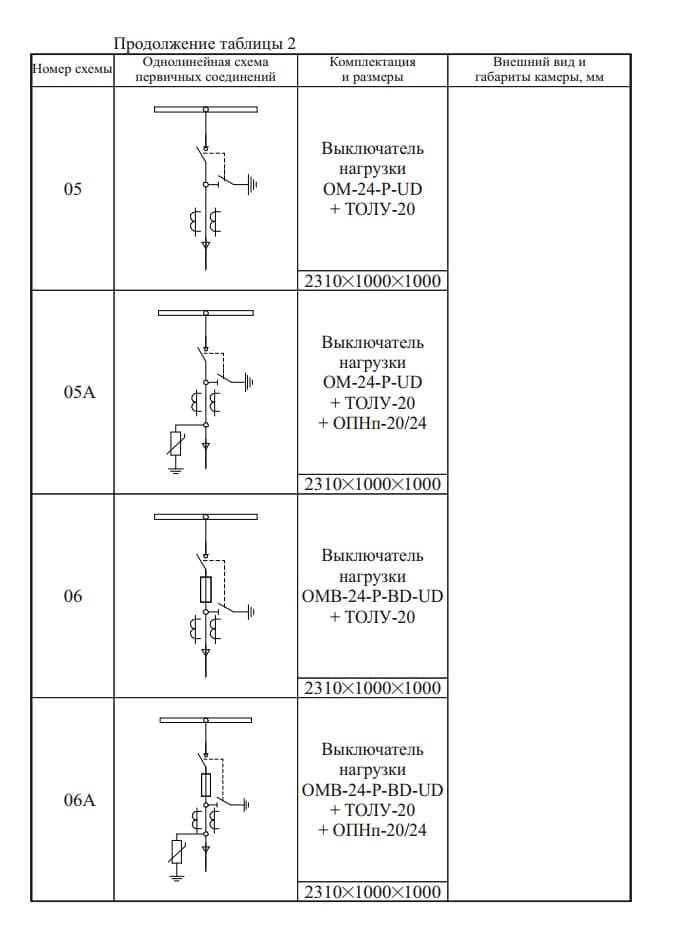

Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем

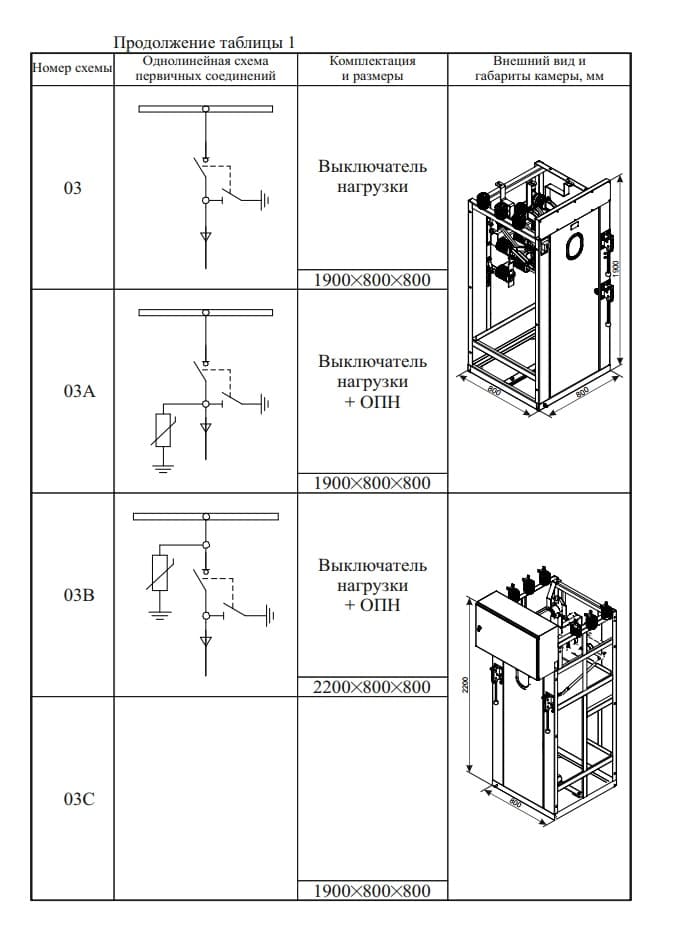

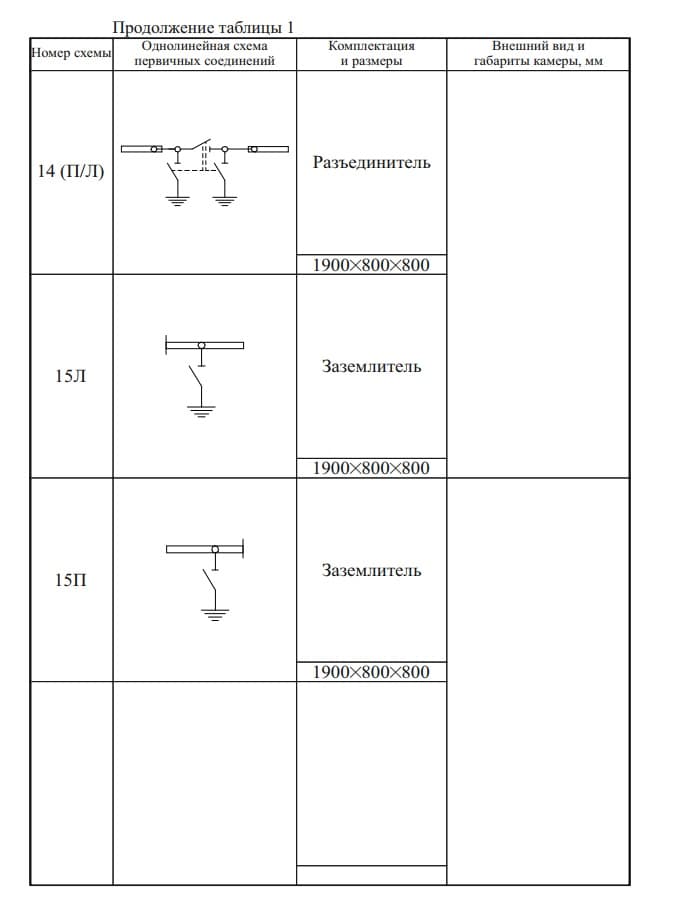

Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем

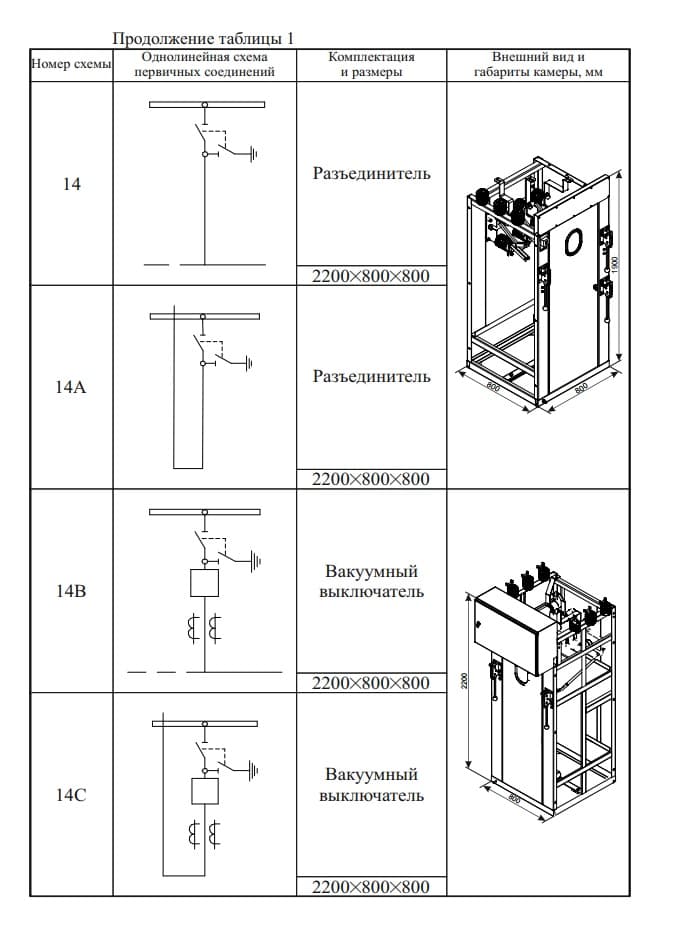

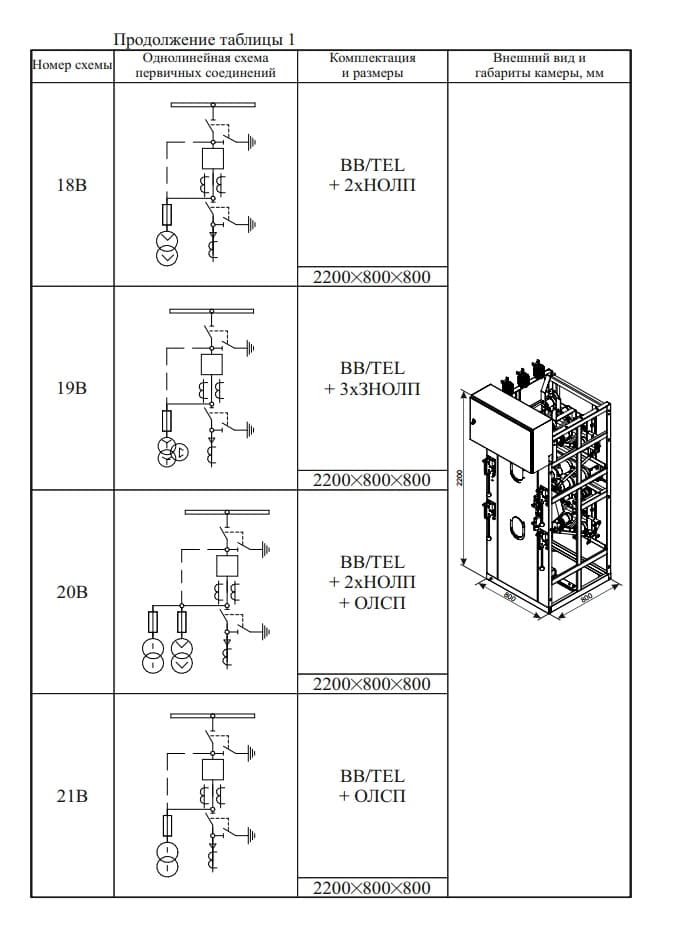

Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем

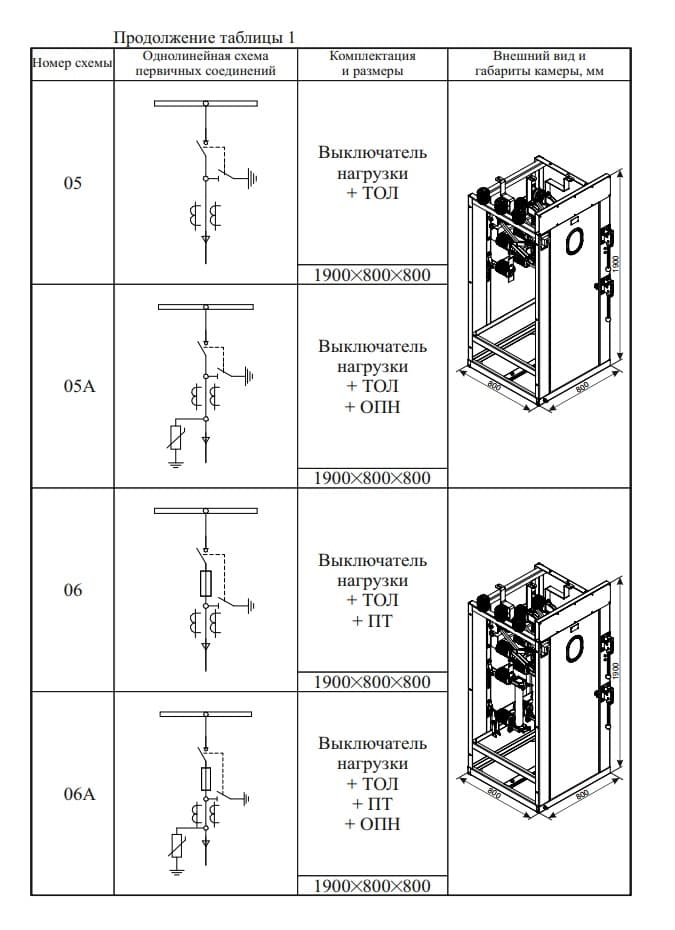

Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем

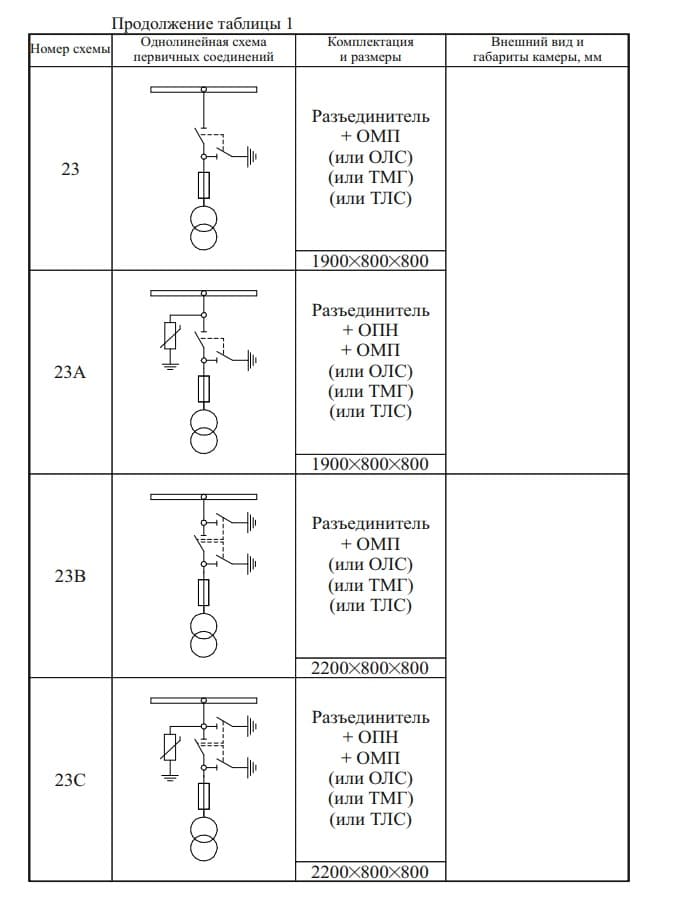

Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем
Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 219) — Сітка схем

Опис та призначення

Габарит 219 — вужче виконання серії КСО-Е виробництва LK Energy Group, Одеса («Е» — позначення нашої серії), на 6 і 10 кВ: ширина звуженої камери «У» — 600 мм проти 650 мм у габариті 393. Це виконання ми виготовляємо — номінали й однолінійну схему підбираємо під проєкт або ТЗ замовника. Його беруть там, де розподільчий пункт тісний і кожен сантиметр по фронту на рахунку: номінальний струм головних кіл 630 / 1000 А — той самий ряд, що й у габариті 393. Напруга — 6 і 10 кВ; виконання на 35 кВ — під замовлення за технічними умовами. Комутація вакуумна, електродинамічна стійкість головних кіл 51 кА, термічна — 20 кА за 3 с; для 10 кВ — 63 кА і 25 кА.

Призначення, схеми первинних з’єднань, склад серії та застосування описані на основній сторінці — Комірки КСО-Е габарит 393.

Технічний паспорт (PDF) ↓Опитувальний лист для розрахунку →

Підбір за 5 питань

Підберіть обладнання під ваш об’єкт

Відповідайте — і ми повернемось із конфігурацією та орієнтовною ціною під ваш об’єкт.

Питання 1 з 5
Який виріб потрібен?
Питання та відповіді

Часті запитання

На яку напругу LK Energy Group виготовляє комірки КСО-Е?
Серійно — на 6, 10 і 20 кВ; для 6 і 10 кВ — із вакуумними вимикачами. Виконання на 35 кВ доступне під замовлення за технічними умовами. Номінали (струм головних кіл, струми КЗ, схема комірки) підбираємо під проєкт або технічне завдання замовника.
Які комутаційні апарати застосовуються в КСО-Е?
Стаціонарні вакуумні вимикачі та роз’єднувачі; конкретний тип вимикача підбирається під проєкт. Елегазового (SF6) виконання немає — лише вакуумна комутація.
Чи можна замовити комірку під конкретну однолінійну схему?
Так. КСО-Е — це обладнання під замовлення: габарити, номінальний струм і схему комірки виготовляємо за вашим проєктом чи ТЗ. Перед замовленням узгодьте характеристики з нашим інженером.
Чим КСО відрізняється від КРУ?
КСО має одностороннє обслуговування з фасаду та стаціонарні апарати — компактніше й дешевше, для внутрішньої установки в ЗРУ/ЗТП. КРУ — з викотними візками й двостороннім обслуговуванням, для об’єктів з вимогою резервування. Деталі — у таблиці порівняння на сторінці.
Скільки часу займає виготовлення і яка гарантія?
Орієнтовний термін виготовлення — близько 1 місяця залежно від схеми та завантаження. Гарантія — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років. Монтаж і пусконалагодження виконують наші фахівці.
Скільки коштують компактні комірки КСО 10 кВ?
Орієнтовна ціна комірки КСО-Е (габарит 219) виробництва LK Energy Group — від 40 000 грн з ПДВ, не є публічною офертою. Ціна залежить від схеми головних кіл і апаратів; точну вартість рахуємо за однолінійною схемою або опитувальним листом.
Хто виготовляє вузькі комірки КСО зі звуженою камерою «У» шириною 600 мм?
LK Energy Group, Одеса: КСО-Е (габарит 219) — вужче виконання серії на 6 і 10 кВ, ширина звуженої камери «У» — 600 мм. Його беруть там, де розподільчий пункт тісний і кожен сантиметр по фронту на рахунку. Номінали й однолінійну схему підбираємо під проєкт або ТЗ замовника.
Чим габарит 219 відрізняється від габариту 393?
Габарит 219 вужчий: звужена камера «У» в габариті 219 — 600 мм, у габариті 393 — 650 мм. Номінальний струм головних кіл — той самий ряд 630 / 1000 А, стійкість головних кіл — 51 кА електродинамічна і 20 кА термічна за 3 с (для 10 кВ — 63 кА і 25 кА). Габарит 219 — на 6 і 10 кВ; схеми, склад серії і клас 20 кВ — на сторінці КСО-Е габарит 393.
Є однолінійна схема — куди надіслати на розрахунок?
Прикріпіть схему чи опитувальний лист у формі «Запит ціни за схемою» на цій сторінці або надішліть на info@lk-energy.com.ua. Попередній розрахунок комплектації, строку і ціни — за 24 робочі години.
