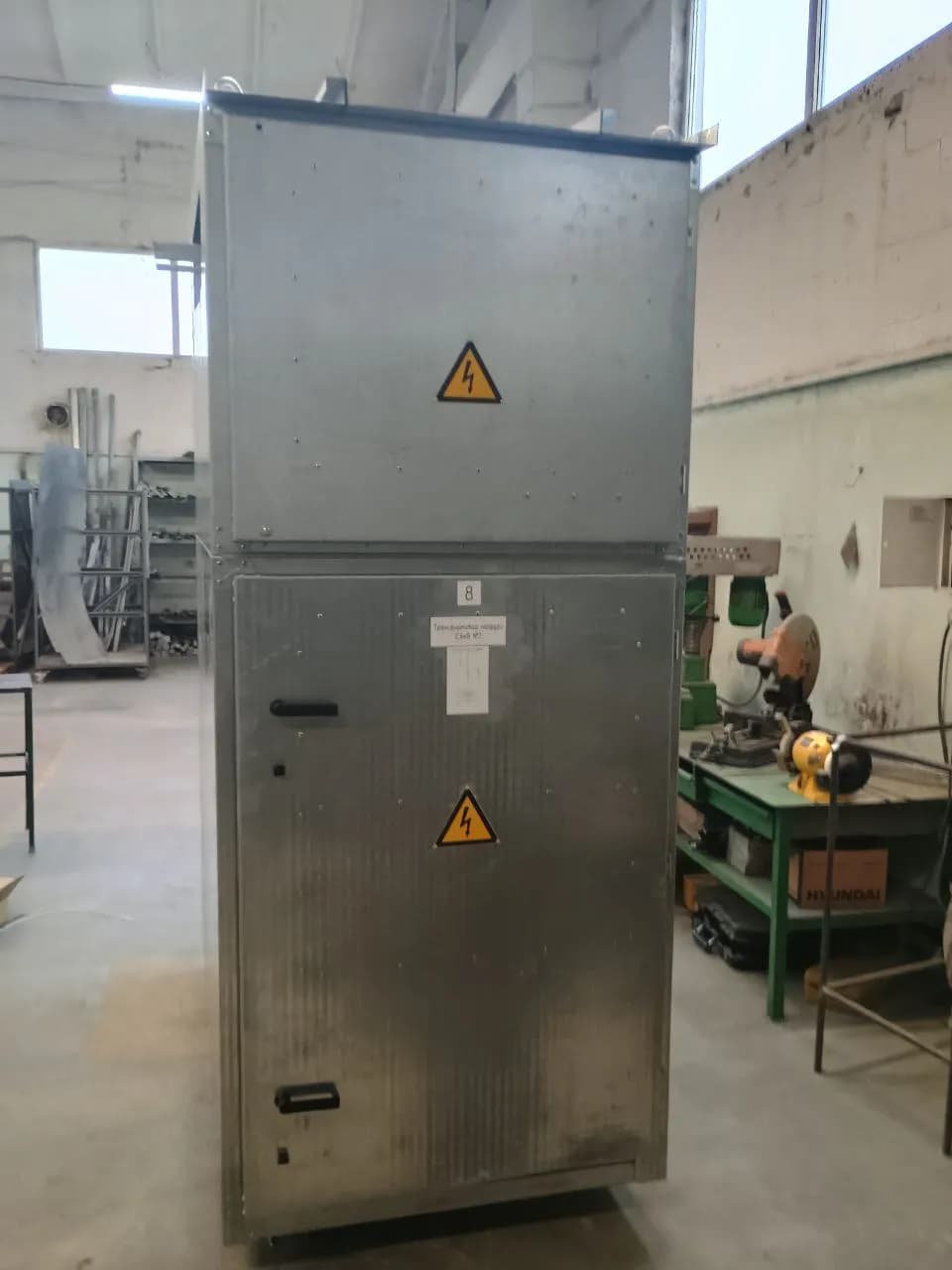

КРУН-Е-6 у габариті К-VI-У: розподільчий пристрій для встановлення просто неба
Комірки комплектного розподільчого пристрою зовнішньої установки на 6 кВ: ввідна на 1250 А і відхідна на 630 А. Категорія розміщення 1 — робота на вулиці без будівлі, від −25 до +40 °C. Ступінь захисту змінюється разом із дверима: IP54 зачинено, IP20 при відчинених зовнішніх. Власний завод в Одесі, 2025 рік. ---
Задача
Розподільчий пристрій 6 кВ треба десь розмістити. Класичний шлях — збудувати для нього приміщення: стіни, дах, ворота, опалення, вентиляція. Це гроші, строки й погодження ще до того, як на об'єкт приїде перша комірка.
Альтернатива — обладнання, яке саме собі приміщення: комірки зовнішньої установки. Але до них вимоги жорсткіші, ніж до внутрішніх, і не лише за герметичністю:
- Погода. Дощ, сніг, мороз, спека, конденсат — усе це б'є по ізоляції та контактах цілий рік, а не тільки в аварію.

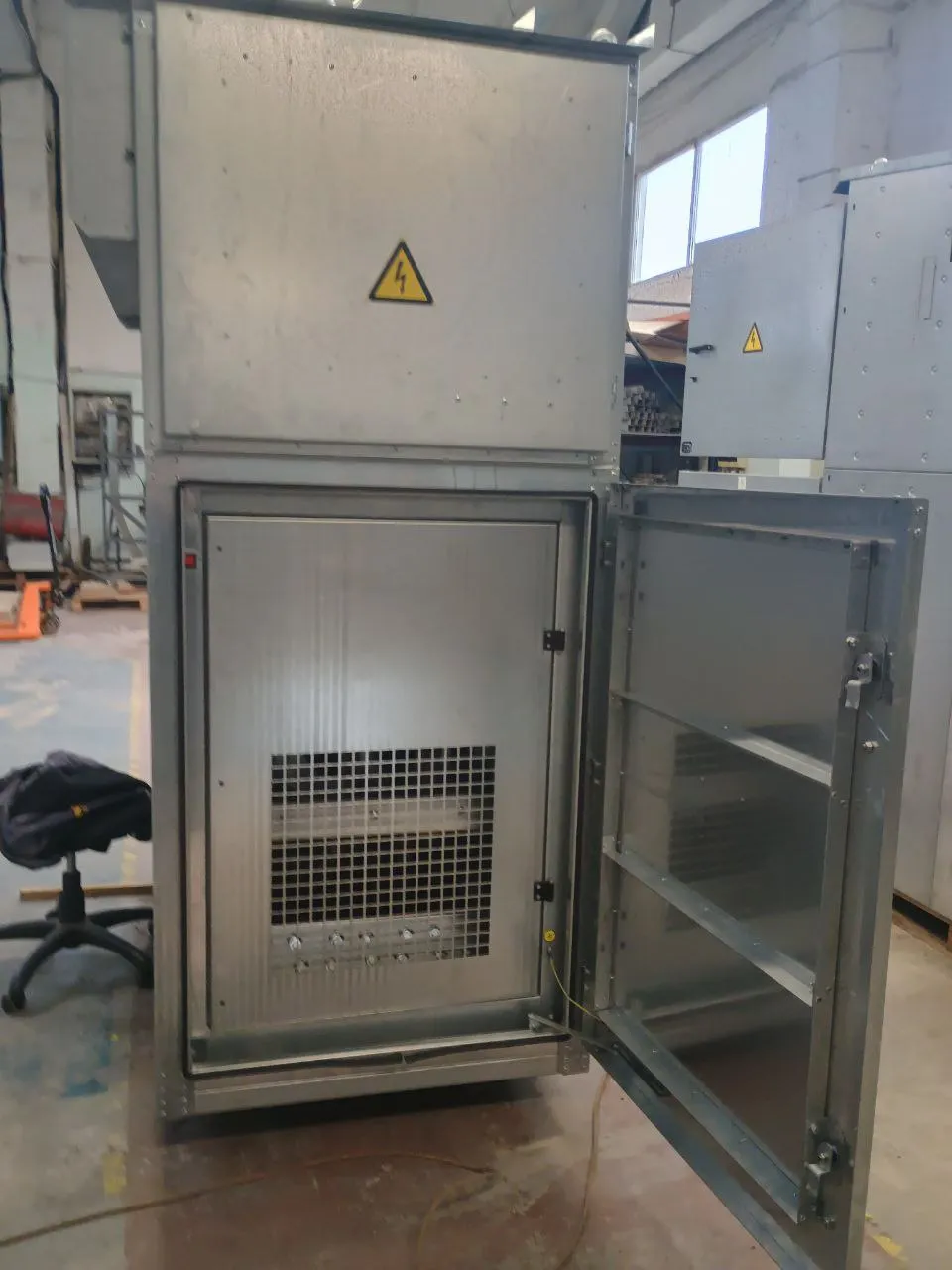

- Безпека персоналу під час роботи. Коли оперативник відчиняє зовнішні двері в дощ, захист від дотику до струмовідних частин зникати не повинен.

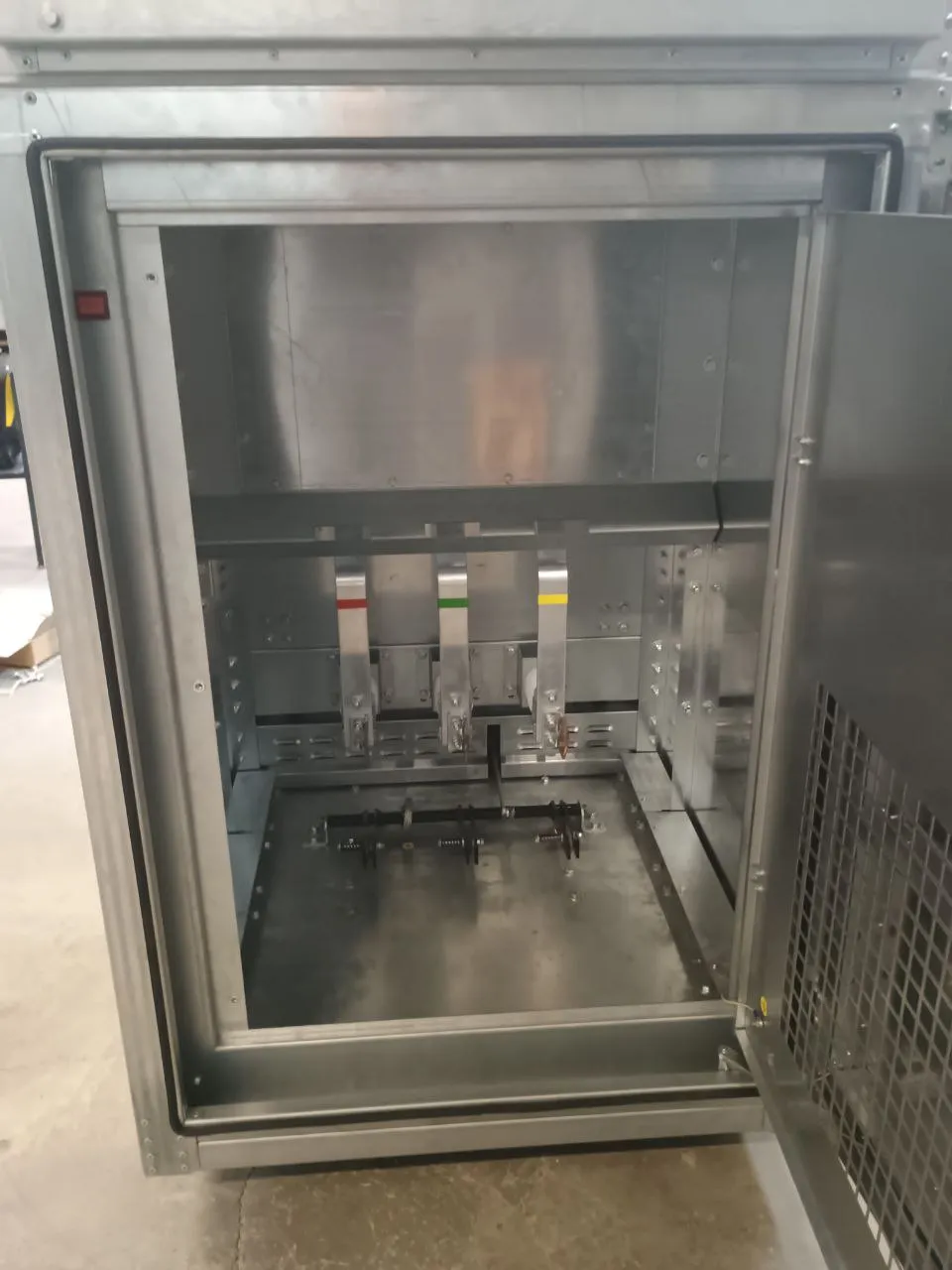

- Доступ. До комірки, що стоїть у ряду просто неба, треба підходити і спереду, і ззаду — інакше ревізія шин перетворюється на демонтаж.
Рішення

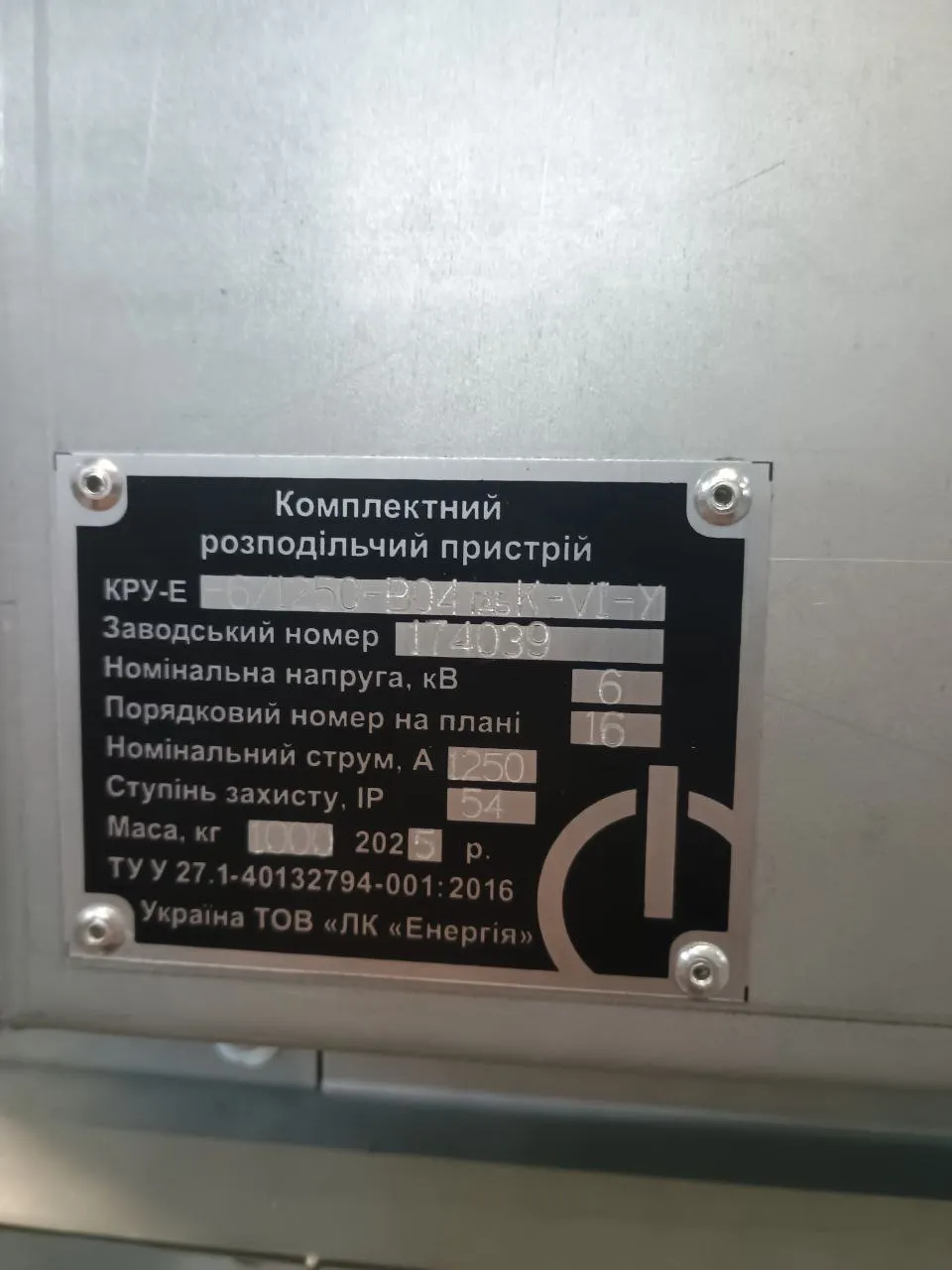

Виготовили комірки серії КРУН-Е на 6 кВ у габариті К-VI-У: ввідну на номінальний струм 1250 А (зав. № 174039) і відхідну на 630 А (зав. № 174040). Обидві — з власними заводськими паспортами.
Цифри (з паспортів)
| Заводський номер | 174039 | 174040 |
| Габарит | К-VI-У | К-VI-У |
| Номінальна напруга | 6 кВ | 6 кВ |
| Найбільша робоча напруга | 7,2 кВ | 7,2 кВ |
| Частота | 50 Гц | 50 Гц |
| Номінальний струм головних кіл | 1250 А | 630 А |
| Номінальний струм відключення вимикача | 25 кА | 25 кА |
| Електродинамічна стійкість | 50 кА | 50 кА |
| Термічна стійкість | 25 кА (3 с) | 25 кА (3 с) |
| Напруга допоміжних кіл | 220 В | 220 В |
| Ступінь захисту | IP54 / IP20 / IP00 | IP54 / IP20 / IP00 |
| Габаритні розміри (В×Ш×Г) | 2500 × 1000 × 1900 мм | 2500 × 1000 × 1900 мм |
| Маса, не більш | 1000 кг | 1000 кг |
| Кліматичне виконання | У, категорія 1 | У, категорія 1 |
| Робоча температура | −25…+40 °C | −25…+40 °C |
| Технічні умови | ТУ У 27.1-40132794-002:2016 | ТУ У 27.1-40132794-002:2016 |
Габаритні розміри вказані без урахування повітряного вводу.
Серійна карточка виробу: Комплектний розподільчий пристрій зовнішньої установки (КРУН-Е). Для проєктантів: типове рішення Типове рішення: КРУН-10 кВ. Суміжний кейс: КРУ-Е у габариті КМ-1Ф — 16 комірок 6 кВ.

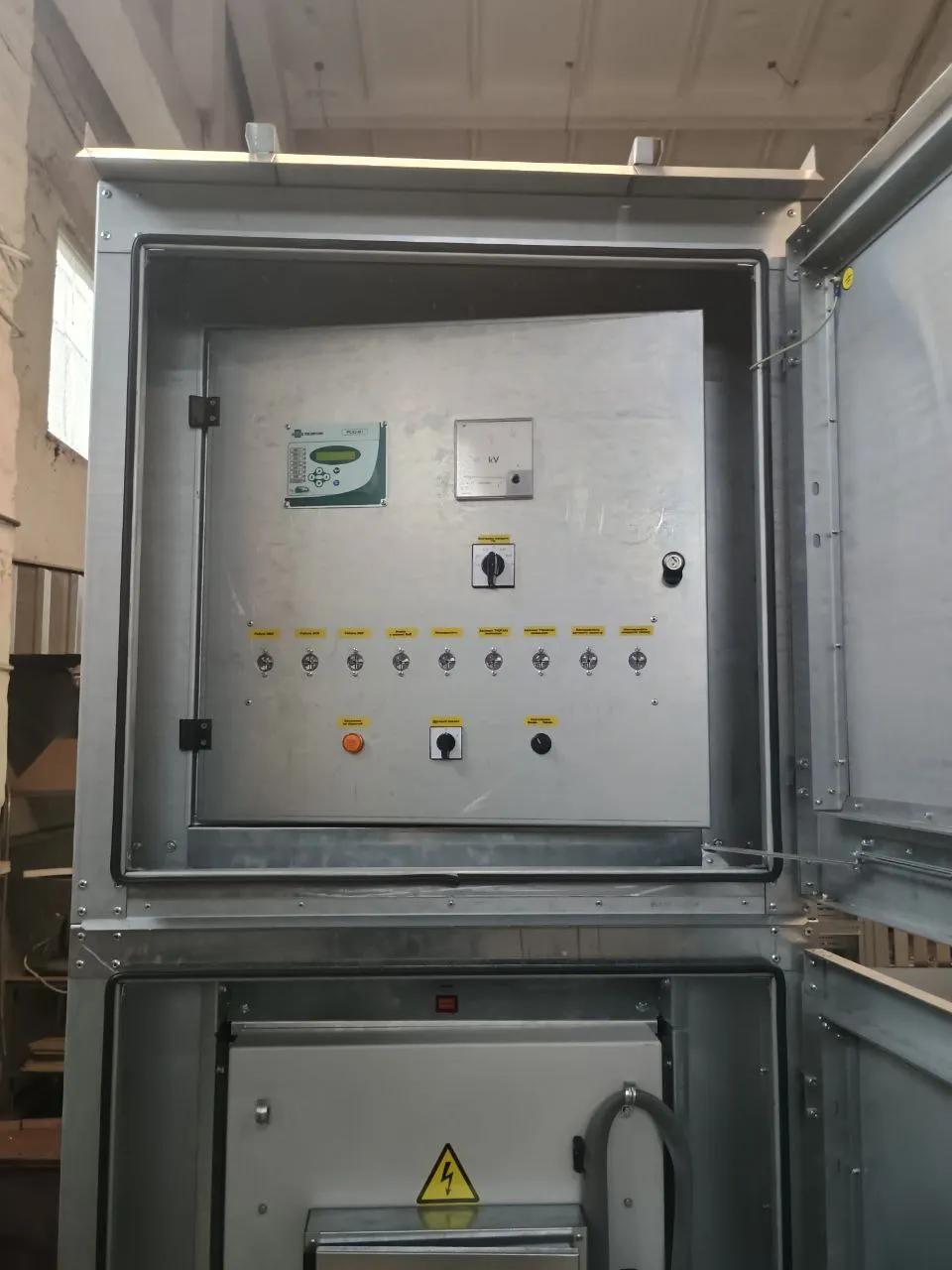

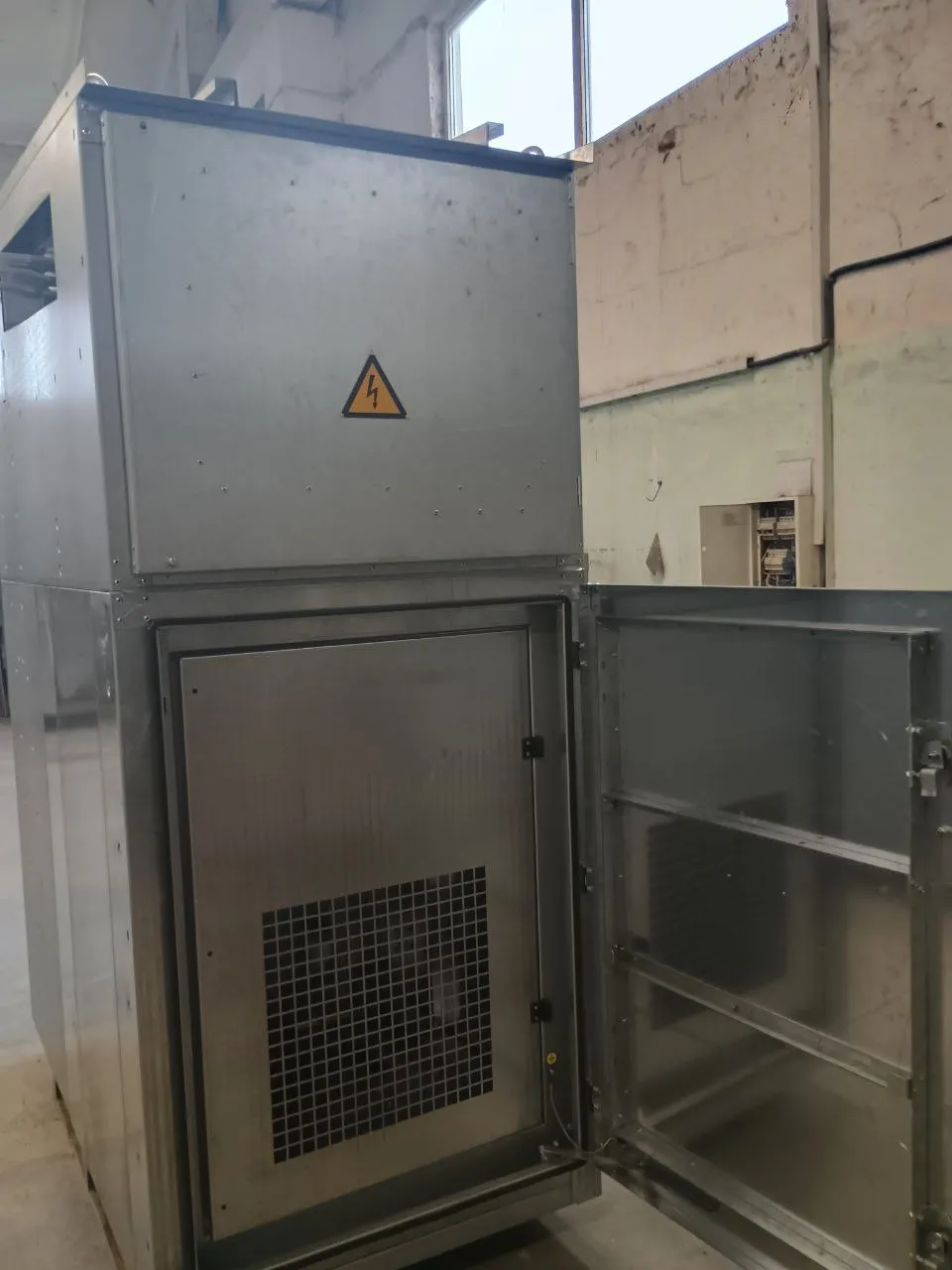

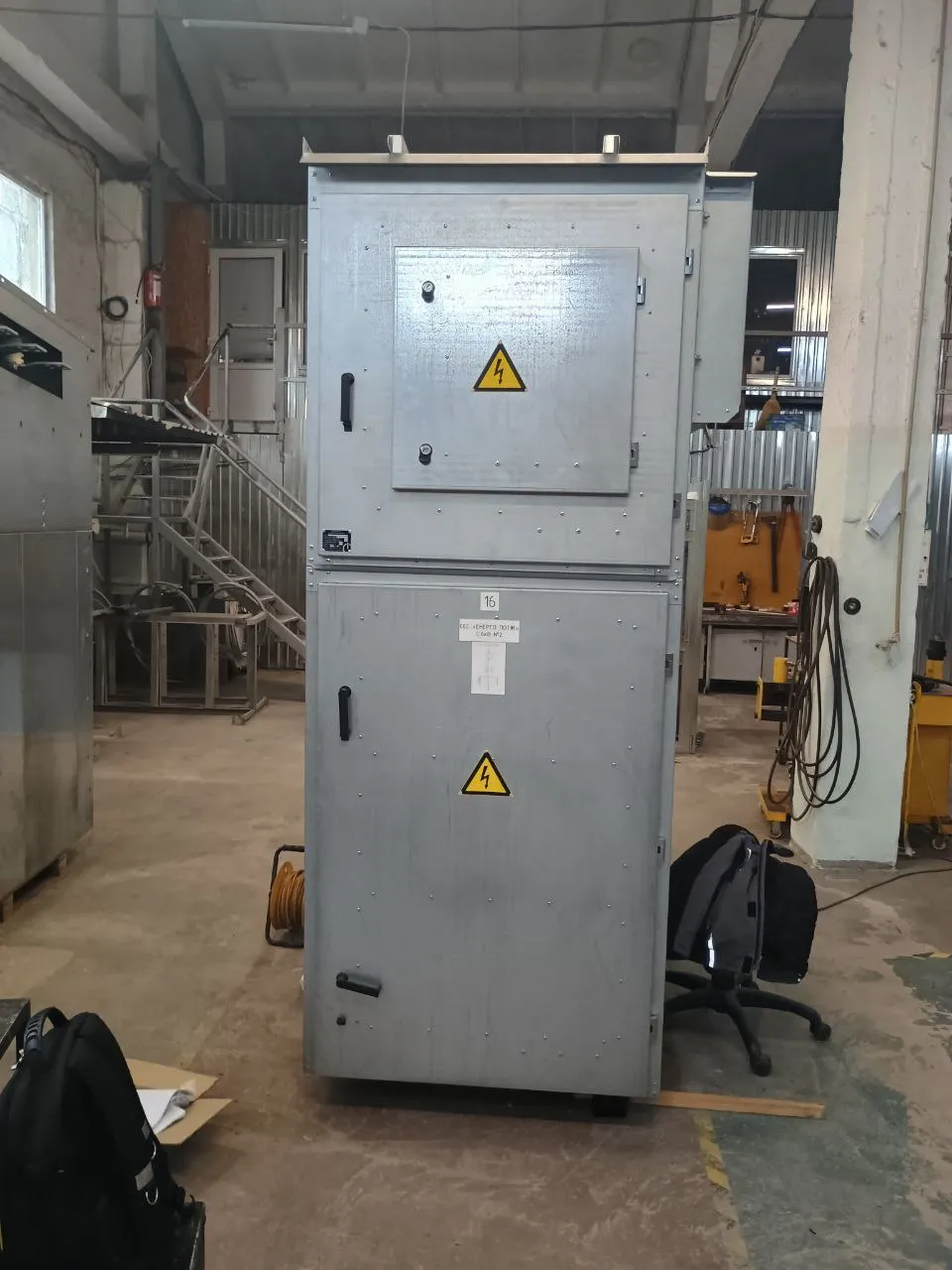

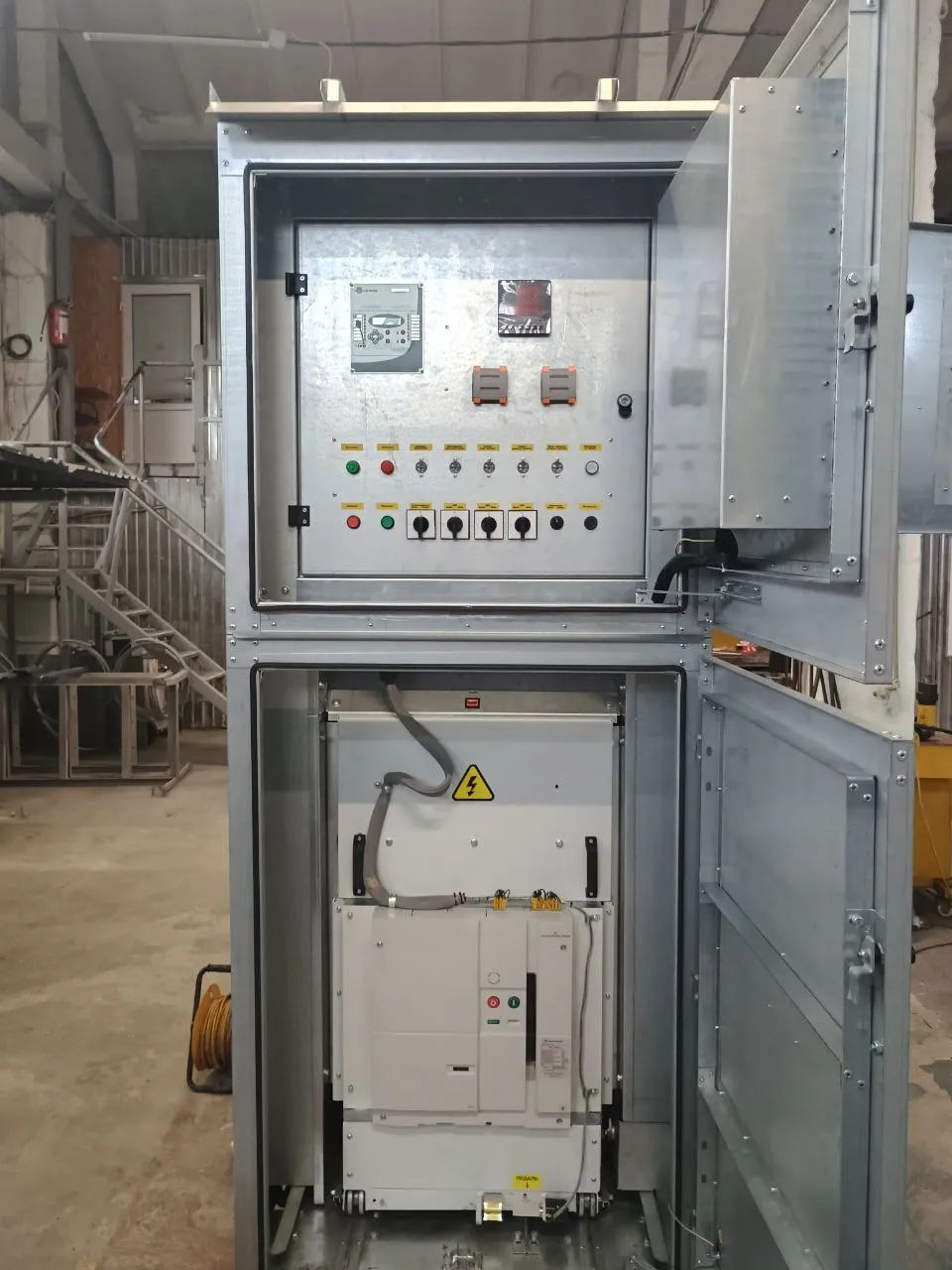

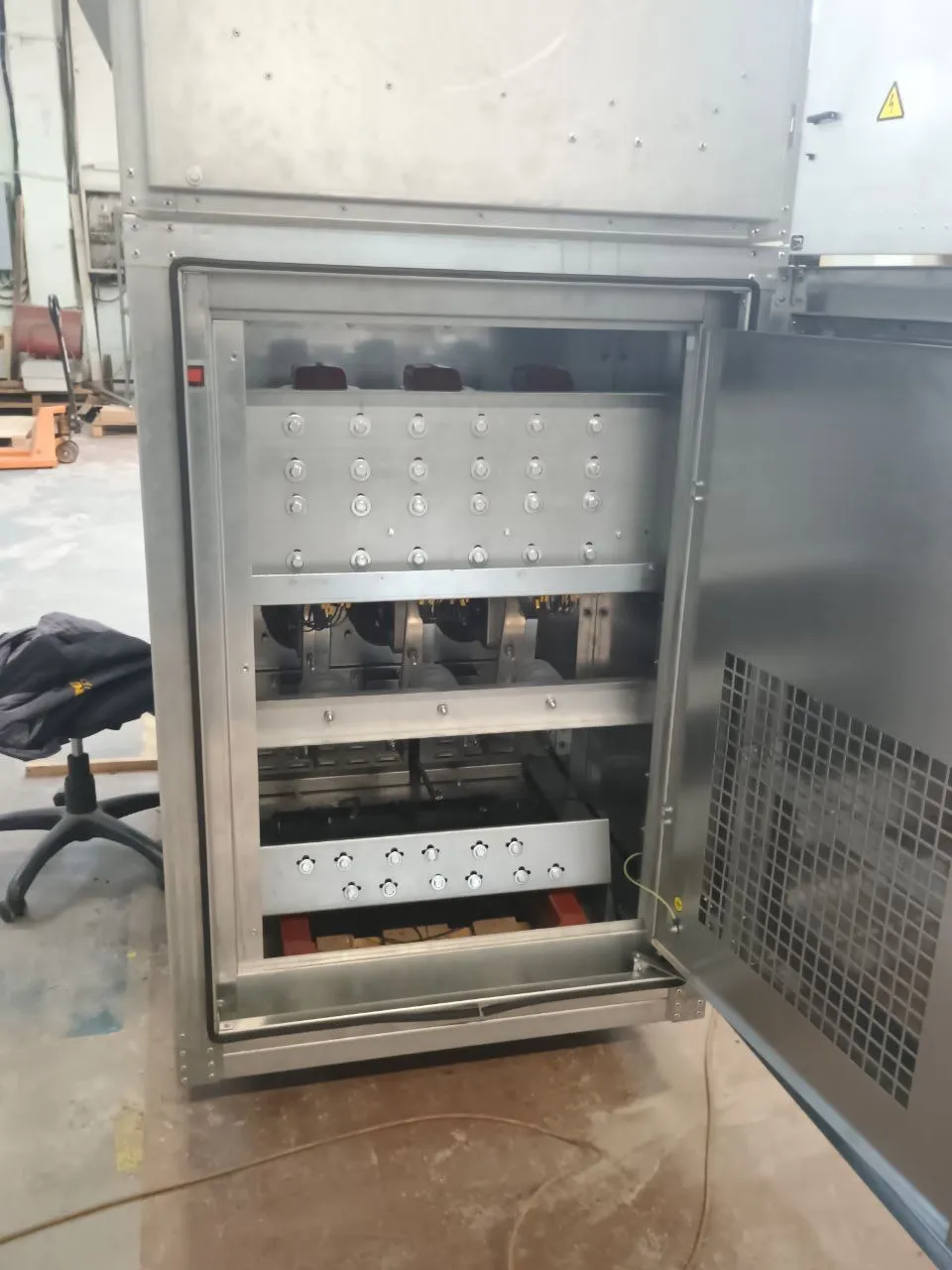

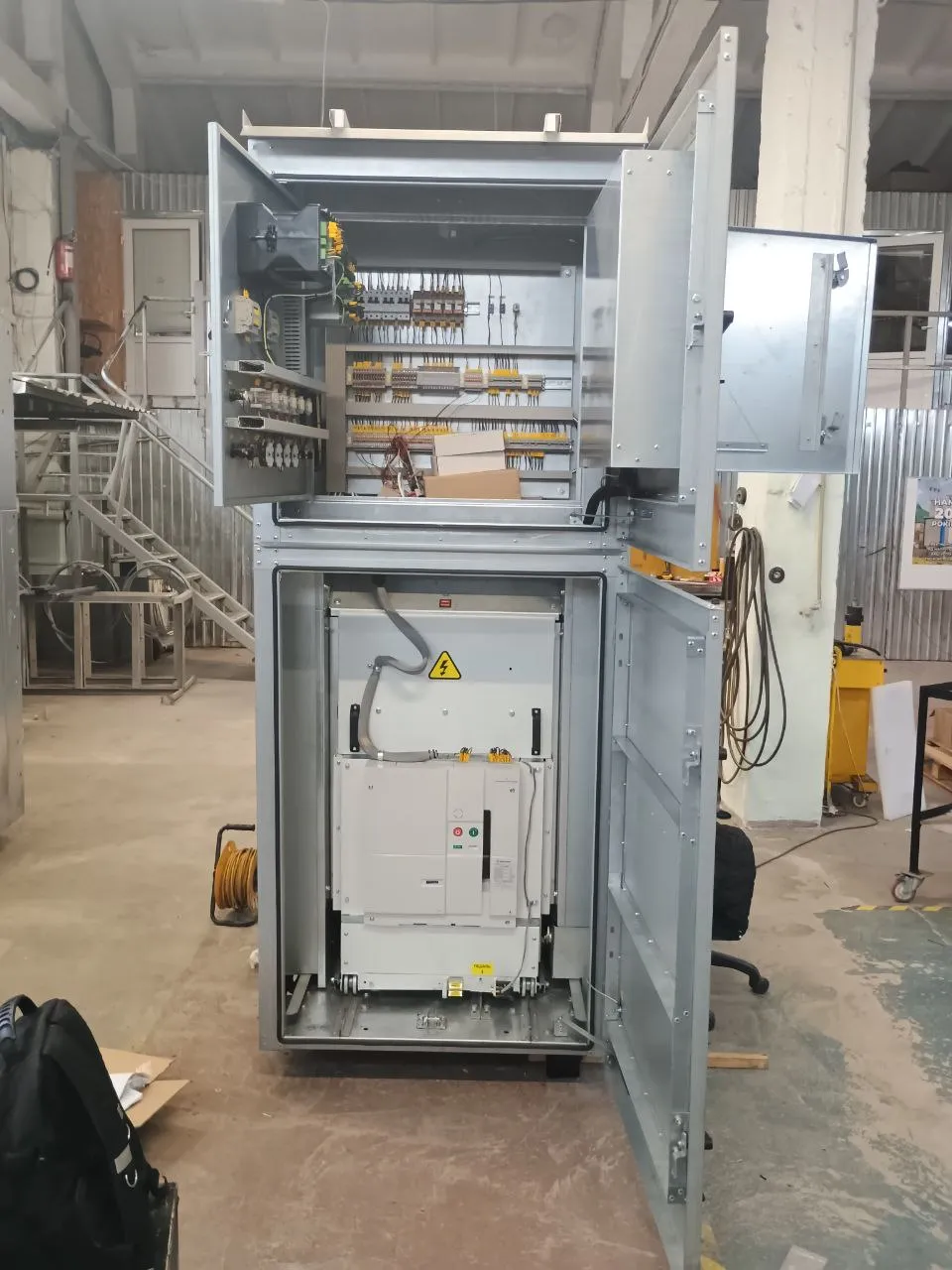

Фотозвіт з виробництва
Виготовимо за вашою схемою
Потрібен розподільчий пристрій 6–10 кВ без будівництва приміщення? Надішліть однолінійну схему — інженер заводу підбере габарит комірок, номінали й строк виготовлення. Попередній розрахунок за 24 робочі години.
