Комплектний розподільчий пристрій зовнішньої установки (КРУН-Е)
Загальні відомості
Комплектні розподільчі пристрої зовнішньої установки (КРУН-Е) призначені для приймання та розподілу електричної енергії трифазного змінного струму частотою 50 або 60 Гц, напругою 6 або 10 кВ у мережах з ізольованою або заземленою через дугогасний реактор нейтраллю.
Застосовуються для комплектування розподільних пристроїв на напругу 6 або 10 кВ комплектних (блокових) трансформаторних підстанцій 35/6(10), 110/6(10), 110/35/6(10) кВ енергосистем, промислових і сільськогосподарських підприємств або в окремо розташованих КРУН-6(10) кВ.
КРУН-6(10) кВ комплектується з окремих шаф КРУН-Е, у кожній з яких розміщується апаратура одного приєднання до збірних шин РУ.
Шафи КРУН-Е комплектуються вакуумним високовольтним вимикачем (тип під проєкт). Вакуумна комутація не потребує елегазу (SF6), забезпечує великий комутаційний ресурс і мінімальне обслуговування.
Кліматичне виконання У1 або УХЛ1 за ГОСТ 15150-69. Ступінь захисту шаф — IP44 (34) за ДСТУ EN 60529:2014. КРУН-Е відповідають ТУ У 27.1-40132794-001:2016.
Зовнішнє виконання та комплектація під блокові підстанції розробляються й виготовляються під замовлення; струми короткого замикання та номінали головних кіл визначаються за проєктом / ТЗ.
Основні технічні характеристики
| Назва параметра | Значення |
|---|---|
| Номінальна напруга, кВ | 6; 10 |
| Найбільша робоча напруга, кВ | 7,2; 12 |
| Номінальний струм головних кіл, А | 630; 1000; 1250; 1600 |
| Номінальний струм відключення вимикача, кА | 20; 31,5; 40 |
| Електродинамічна стійкість головних кіл, кА | 51; 81; 102 |
| Термічна стійкість головних кіл, кА | 20; 31,5; 40 |
| Номінальна напруга допоміжних кіл, В | змінного струму — 220; постійного — 100 або 220; випрямленого — 220 |
| Ступінь захисту | IP44 (34) |
| Кліматичне виконання | У1 / УХЛ1 (ГОСТ 15150-69) |
| Габаритні розміри та маса | 2840×1000×1500 мм (В×Ш×Г), маса до 450 кг — виконання з кабельним вводом; з повітряними вводом і виходом висота до 4200 мм |
Яке виконання КРУН-Е потрібно вашому об’єкту
| Умова об’єкта | Виконання | Що дати в ТЗ |
|---|---|---|
| РУ 6(10) кВ у складі КТП 35/6(10) або 110/6(10) кВ | Набір шаф КРУН-Е, у кожній — апаратура одного приєднання до збірних шин | Однолінійна схема РУ і перелік приєднань |
| Секціонування повітряної лінії в розподільчому пункті | Окремо розташований КРУН-6(10) кВ | Схема мережі та режим секціонування |
| Кар’єр або шахта, живлення екскаваторів і бурових | Посилений віброзахищений корпус, установка на санчата (салазки) для перетягування трактором | Умови переміщення та живлення по об’єкту |
| Тимчасове живлення будмайданчика | Стандартне зовнішнє виконання, IP44 (34), У1/УХЛ1 | Строк роботи й потрібні приєднання |
| Потрібен конкретний номінал і струм відключення | Визначаються за проєктом / ТЗ | Заповнений опитувальний лист |

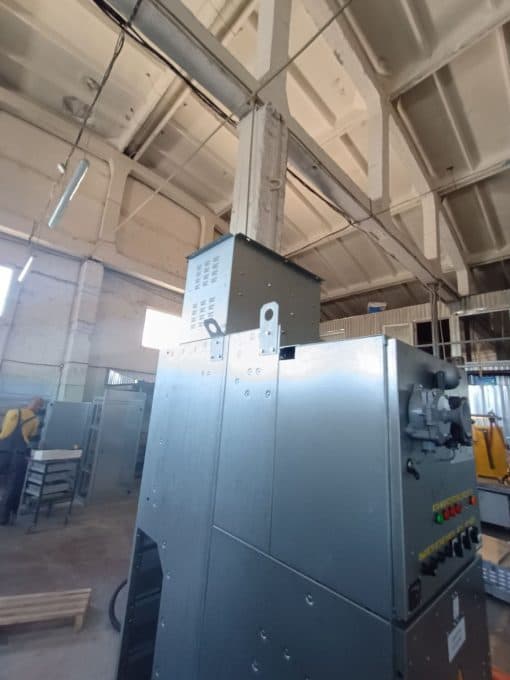

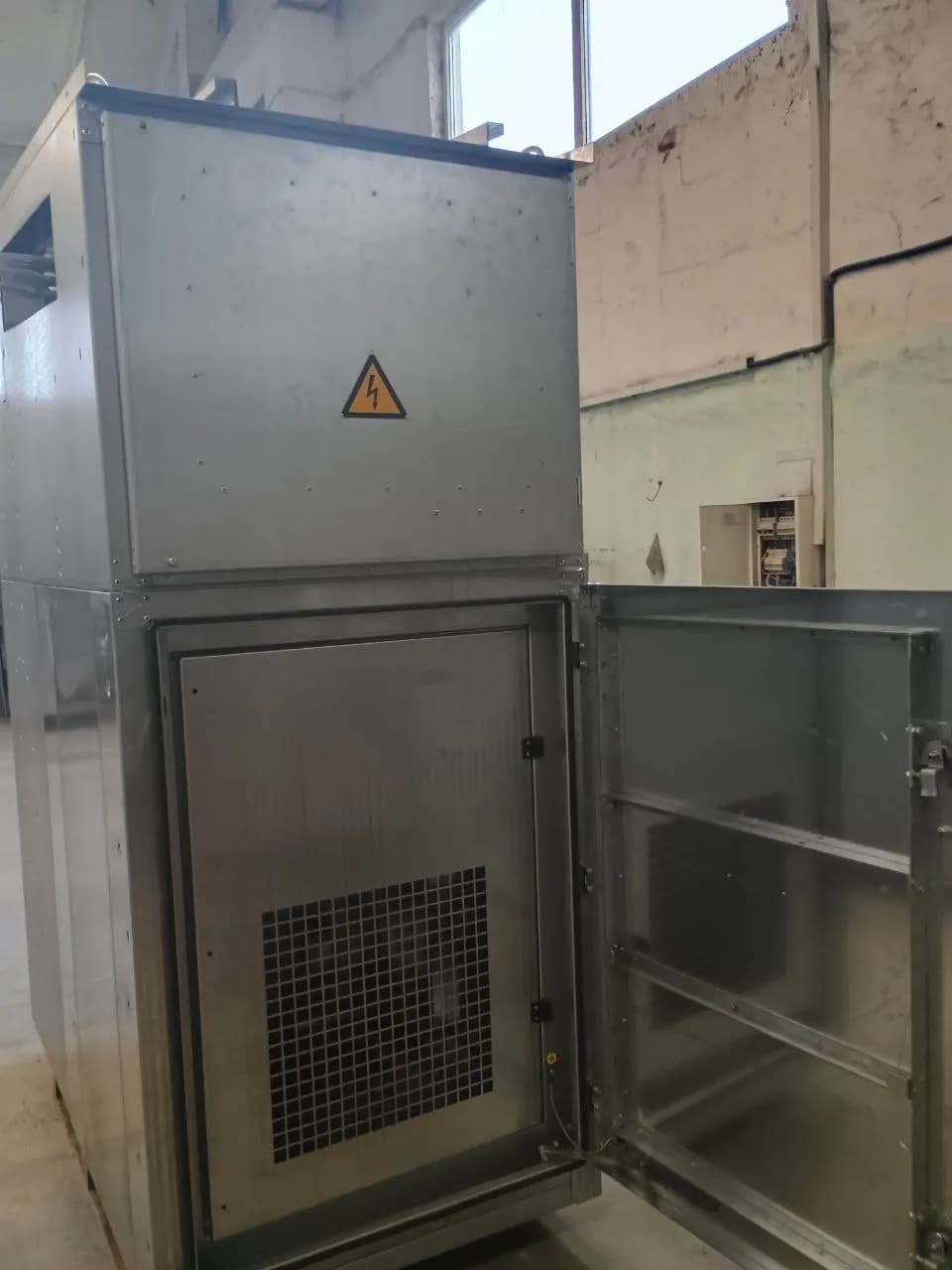

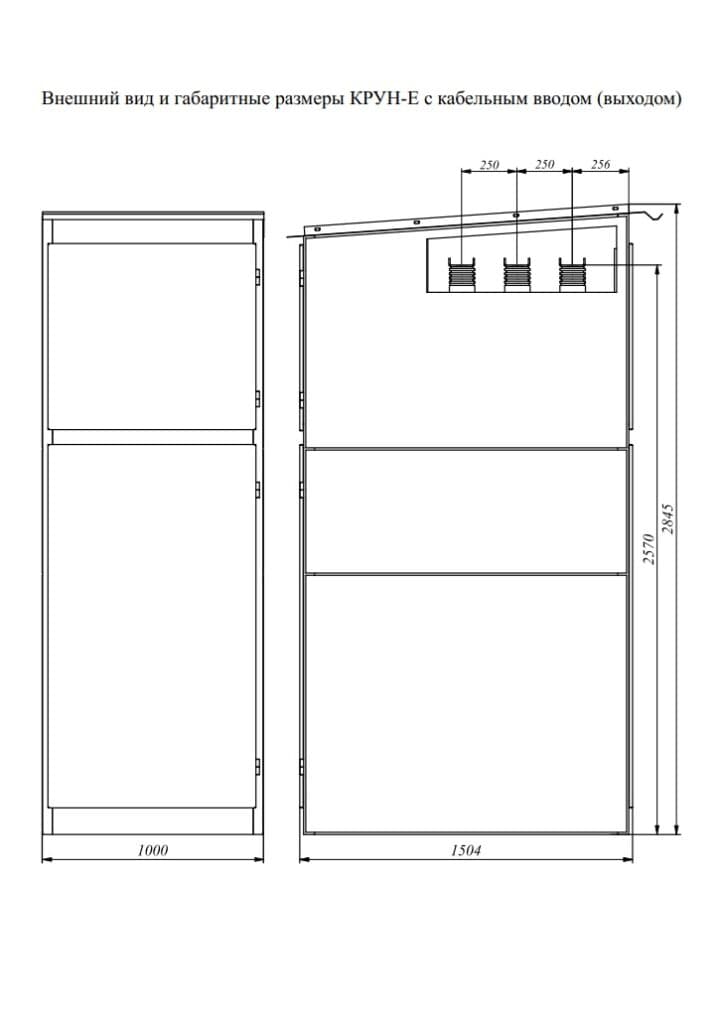

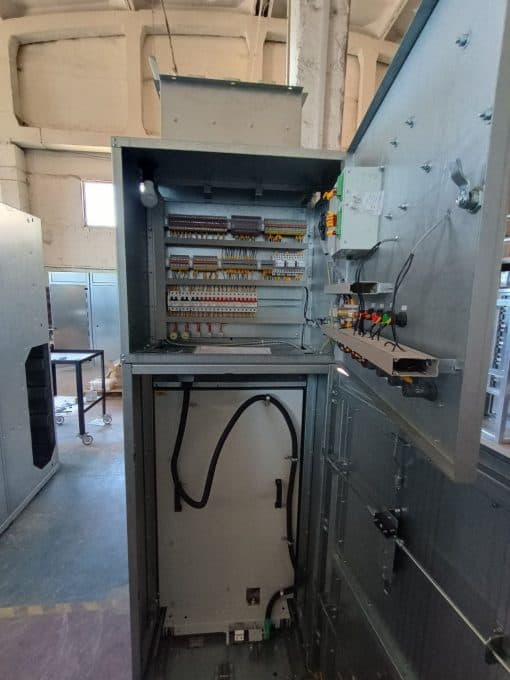

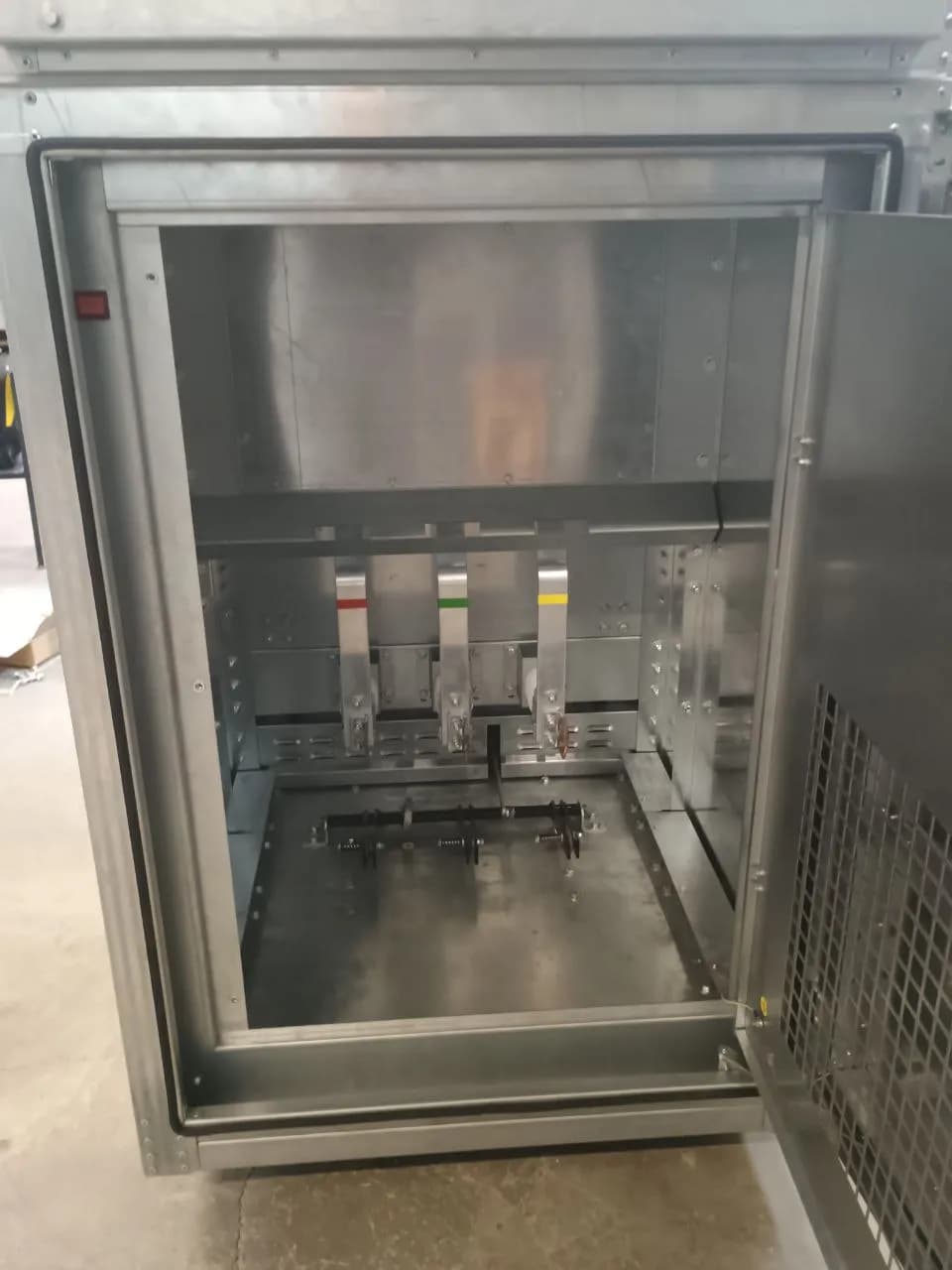

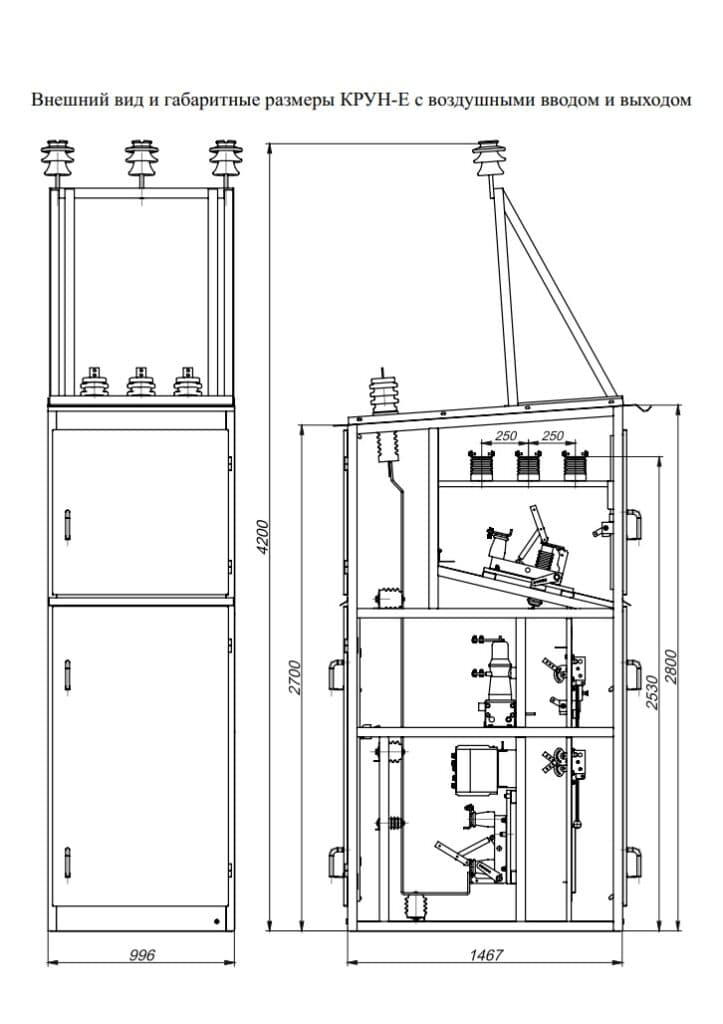

Габарити

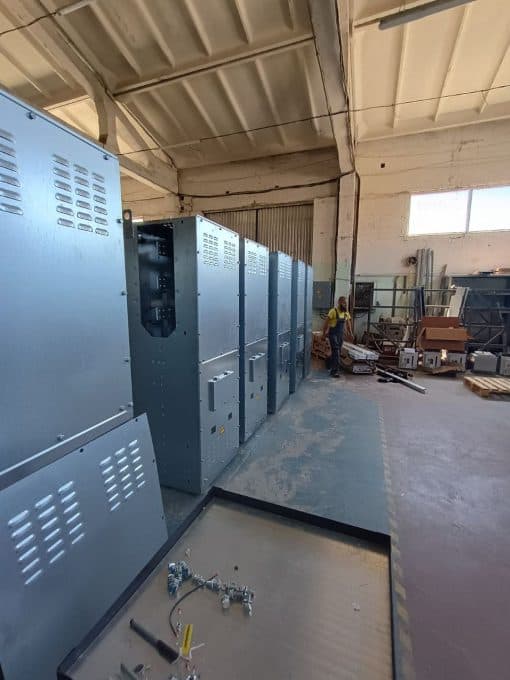

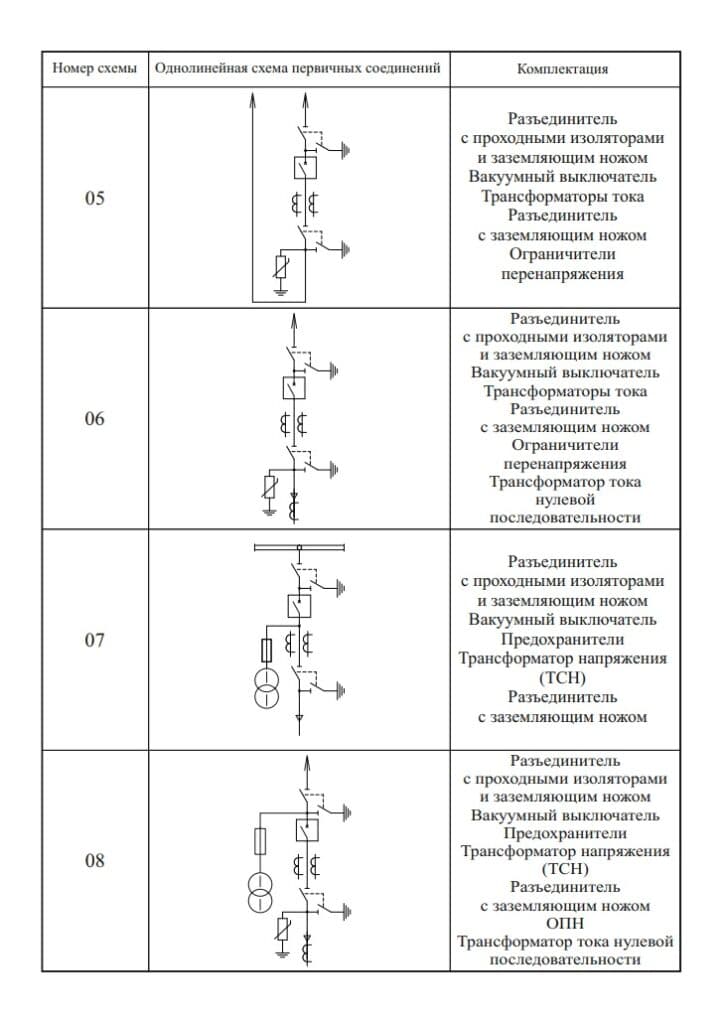

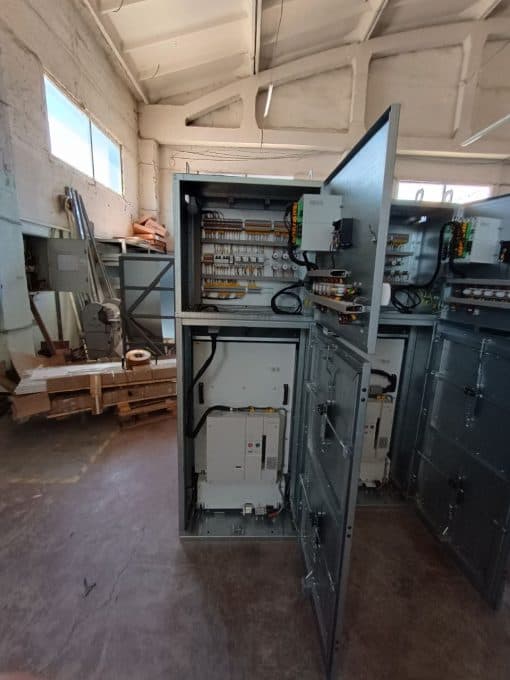

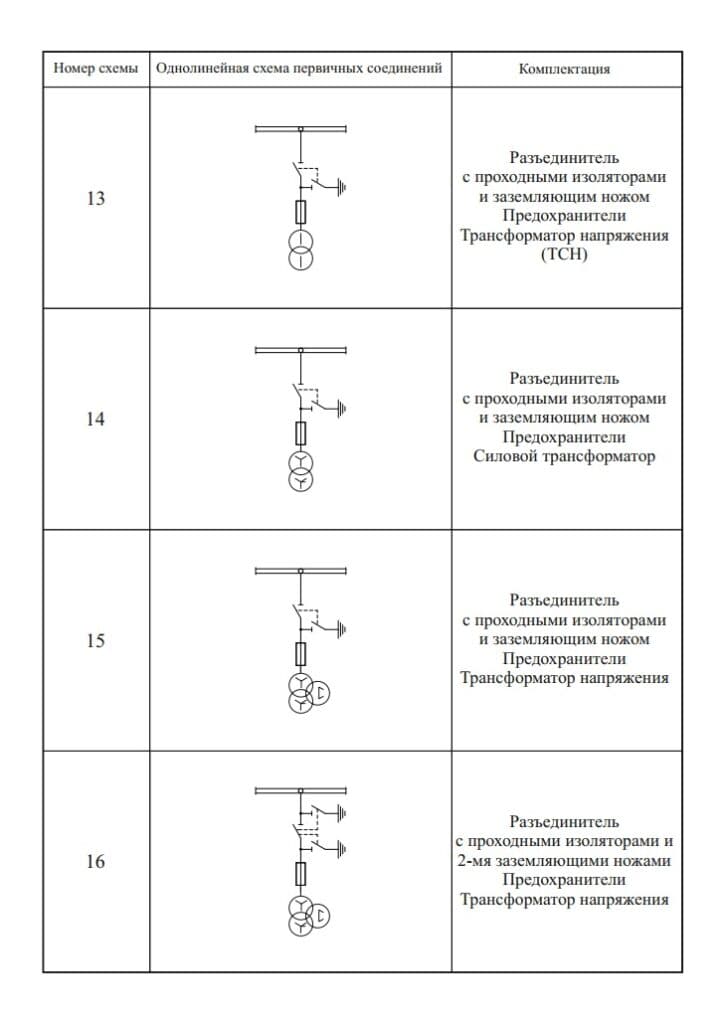

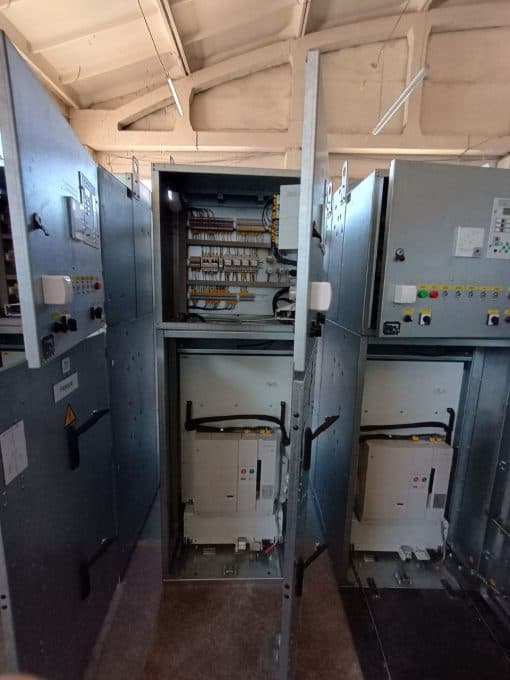

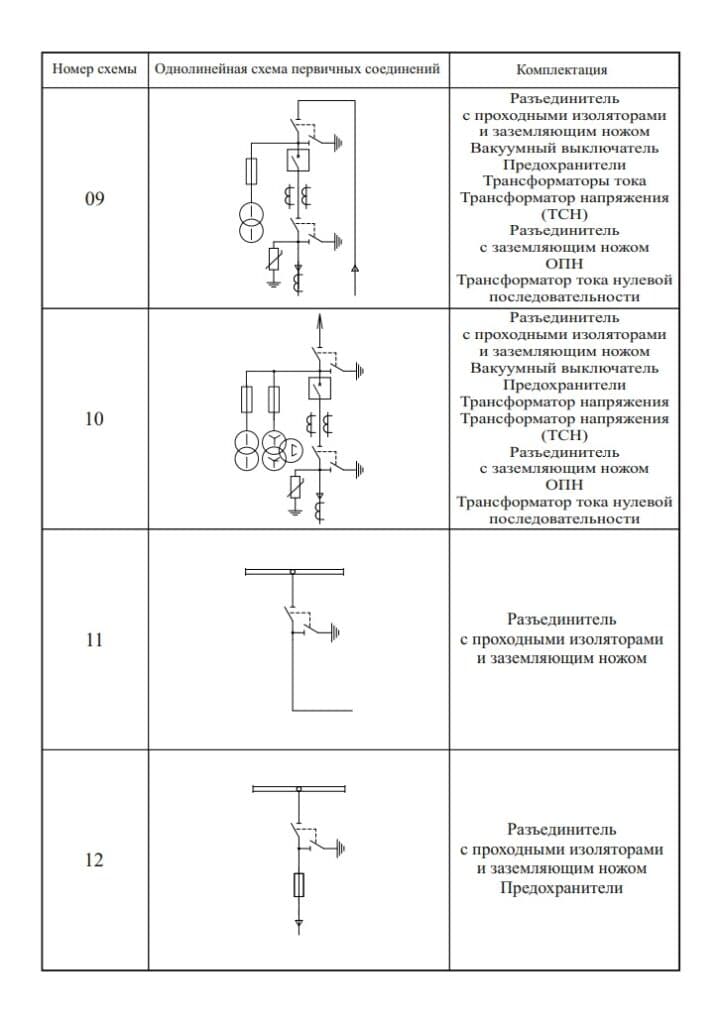

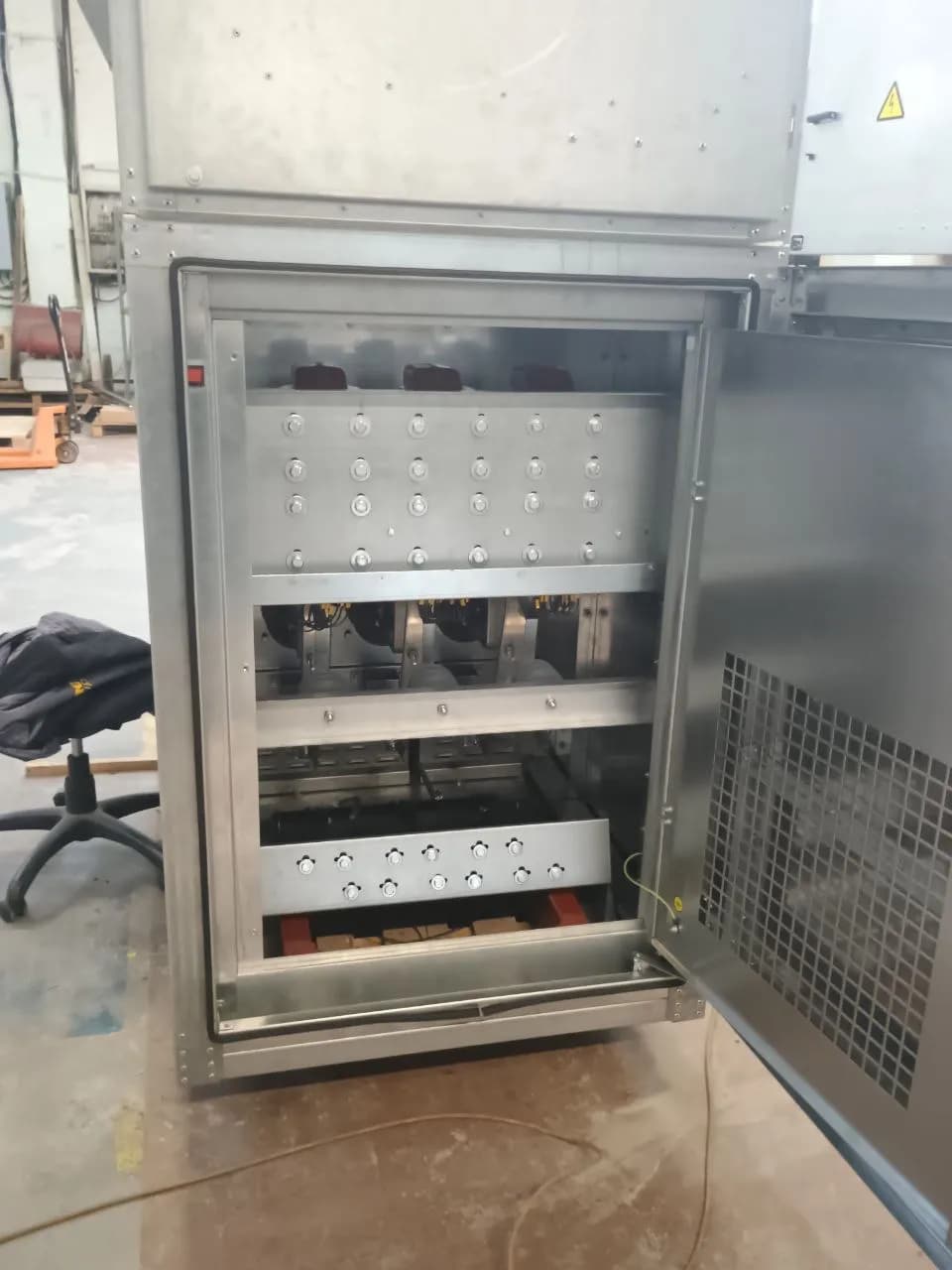

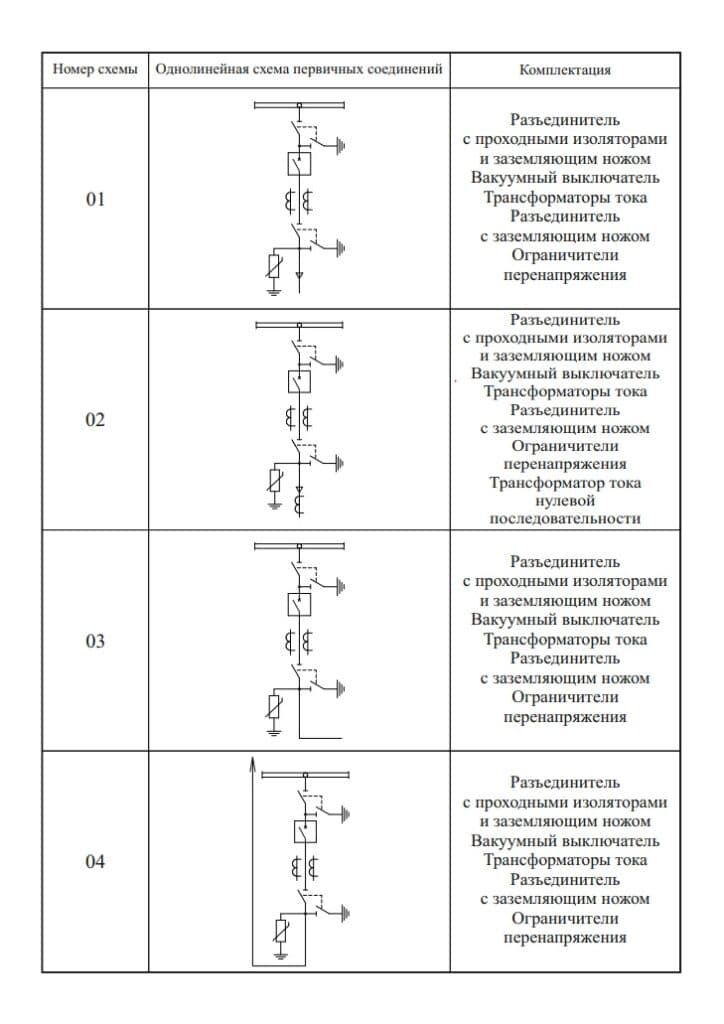

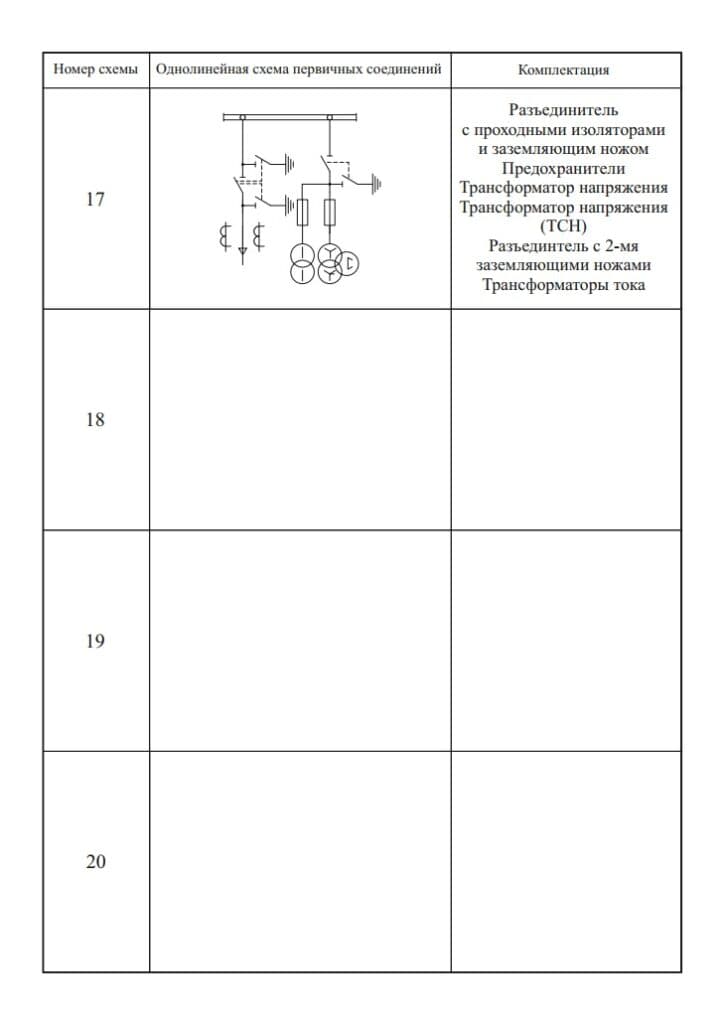

Сітка схем
Опис та призначення

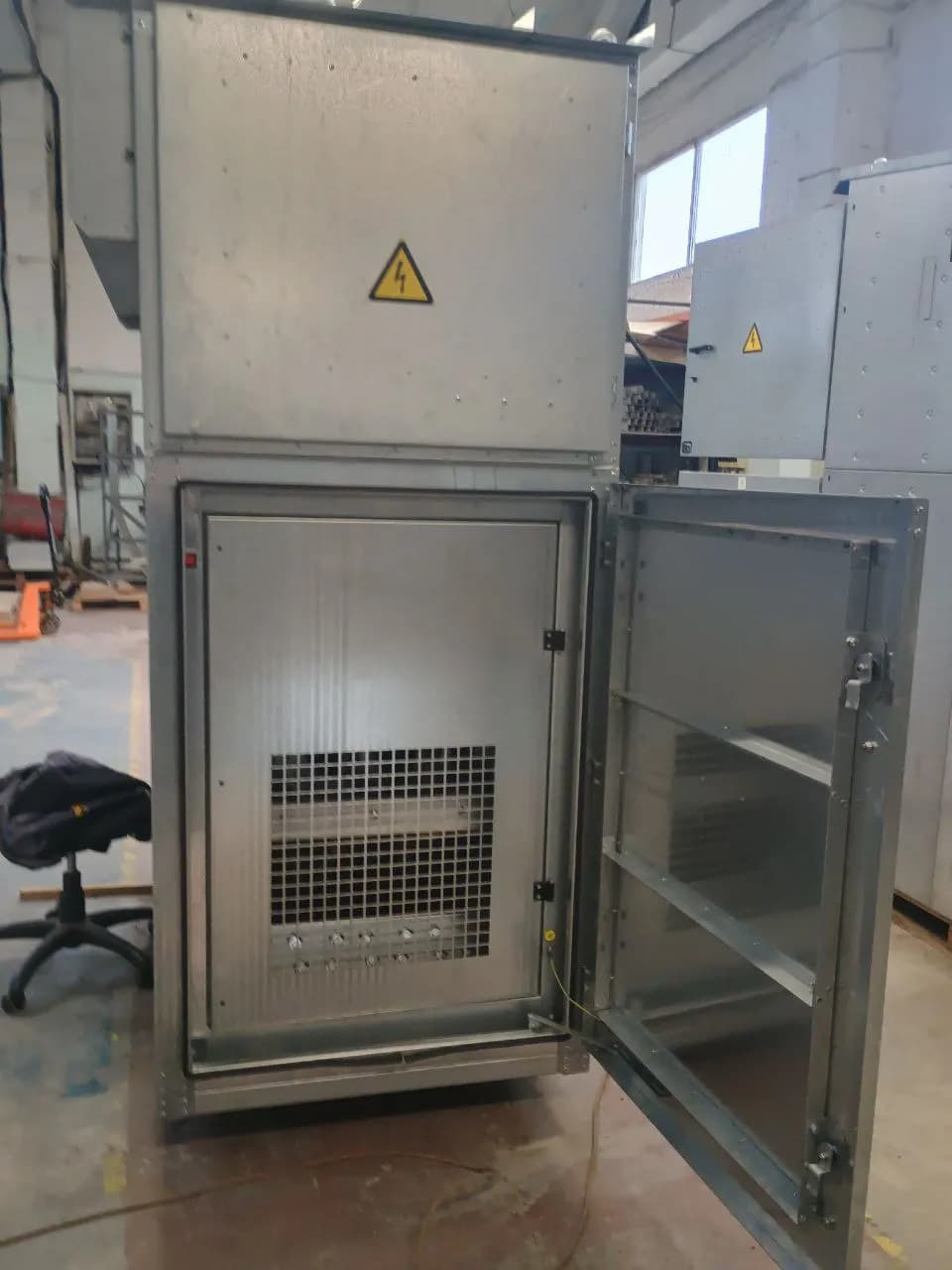

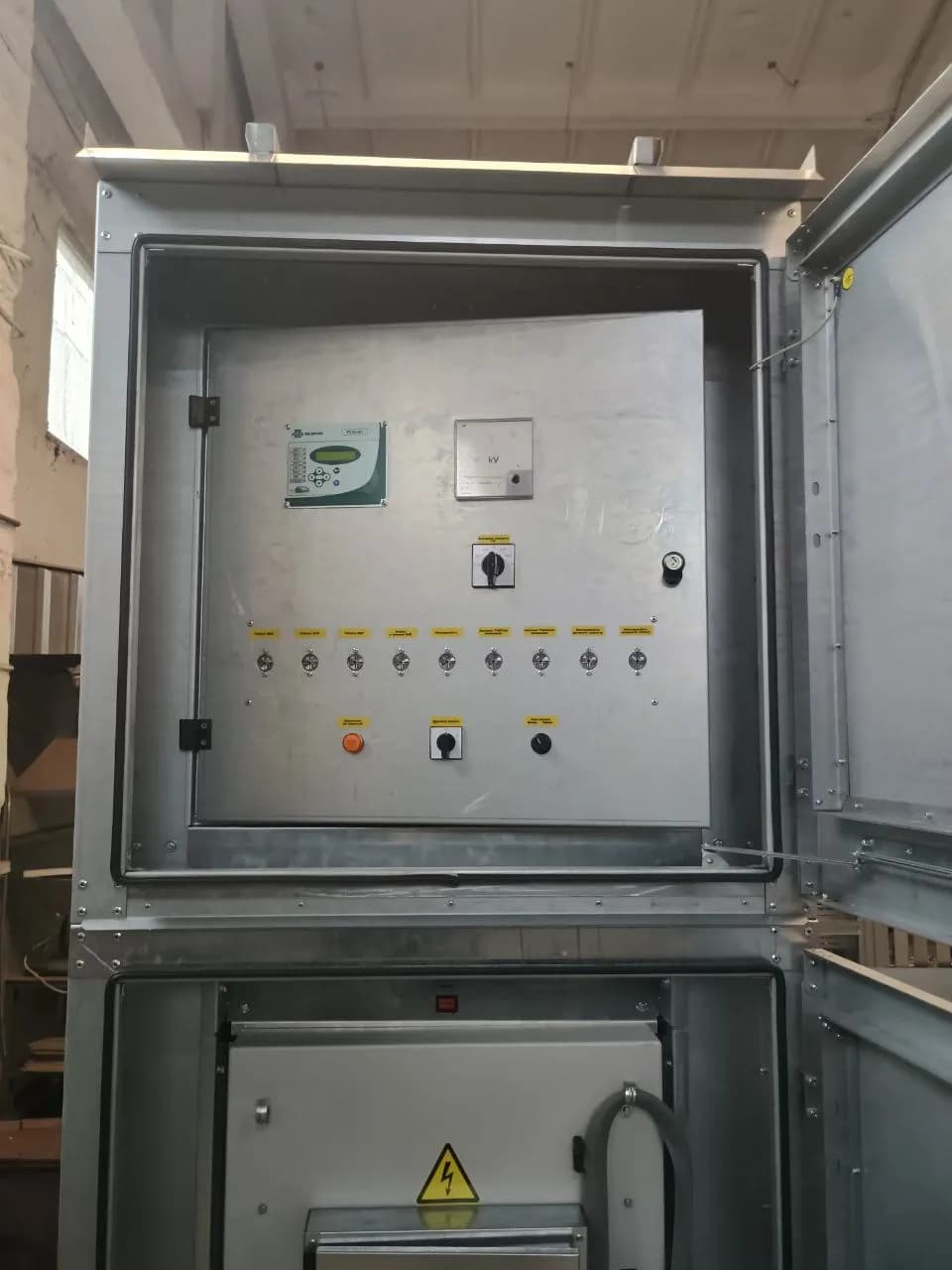

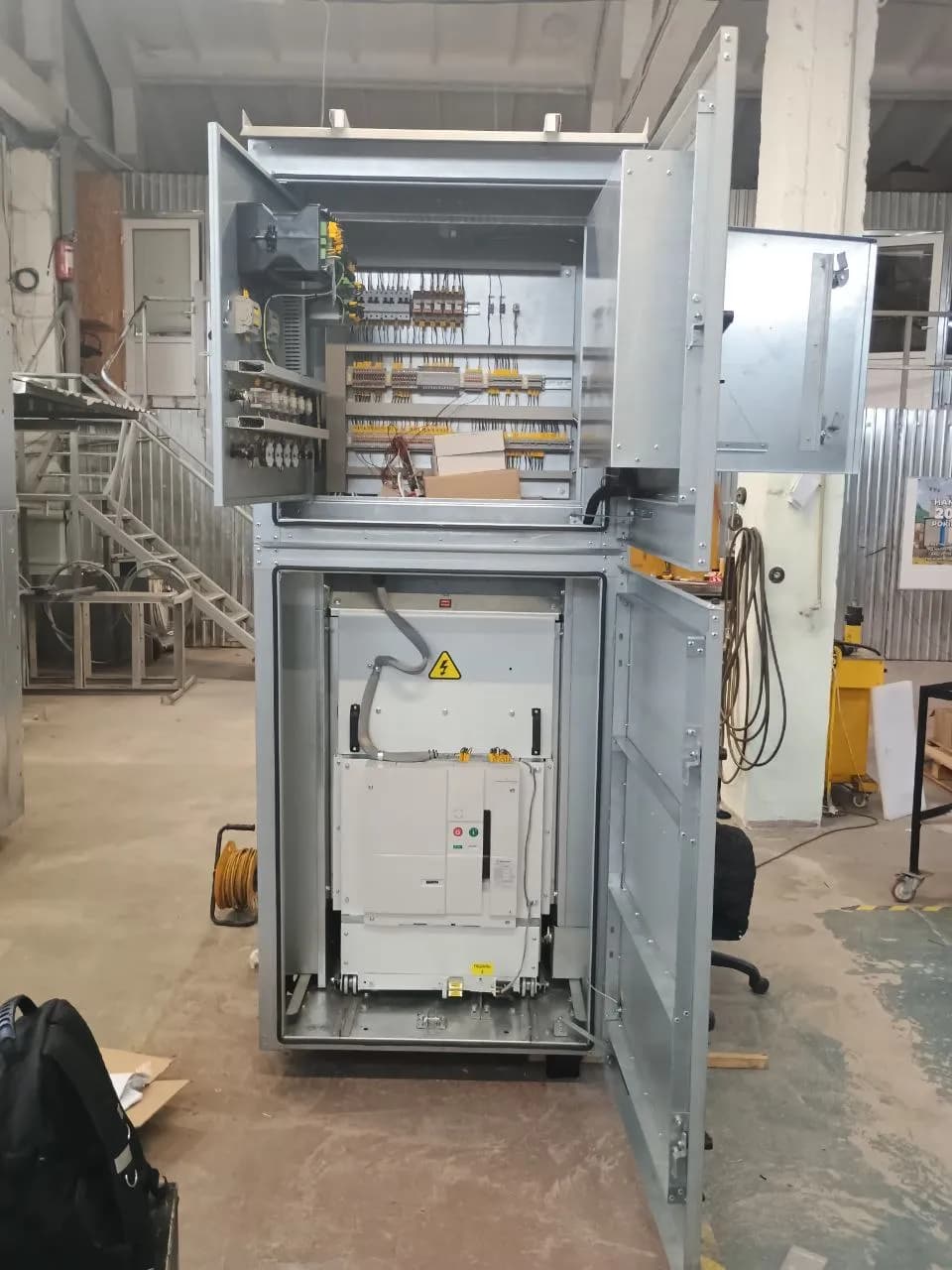

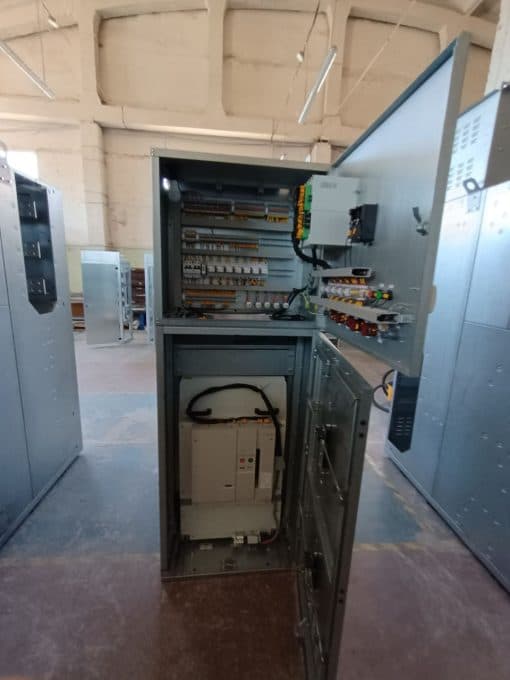

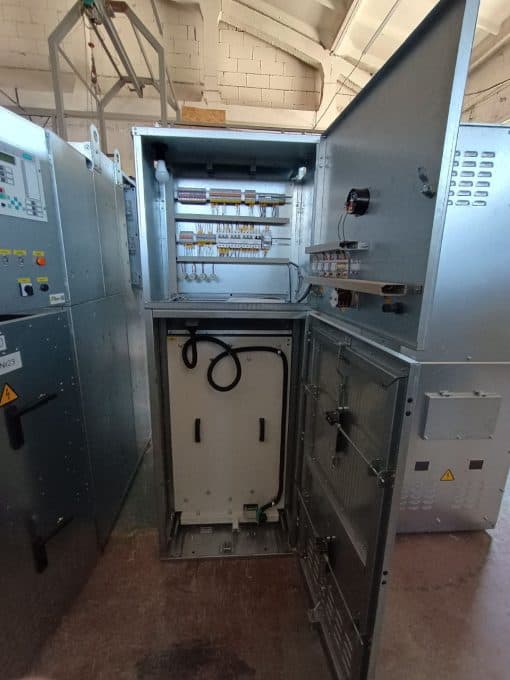

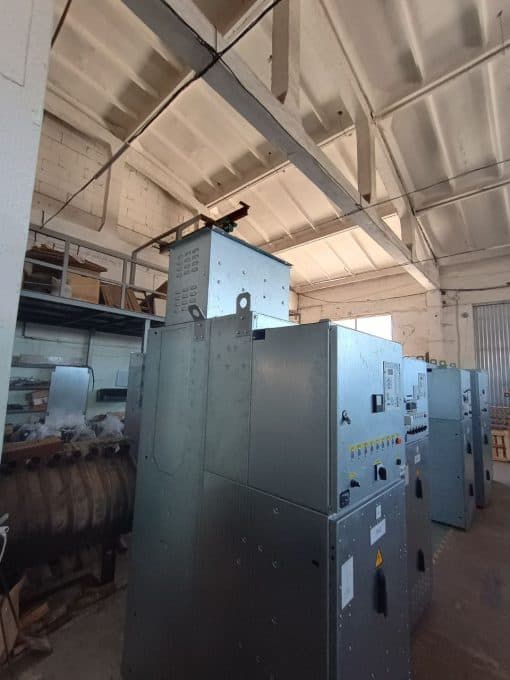

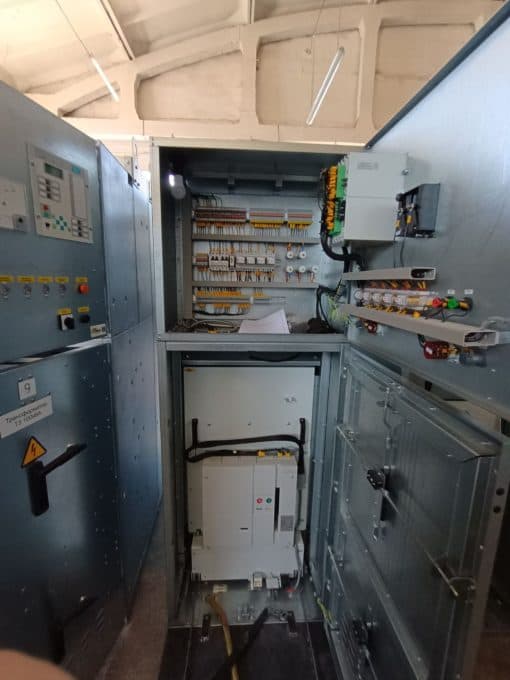

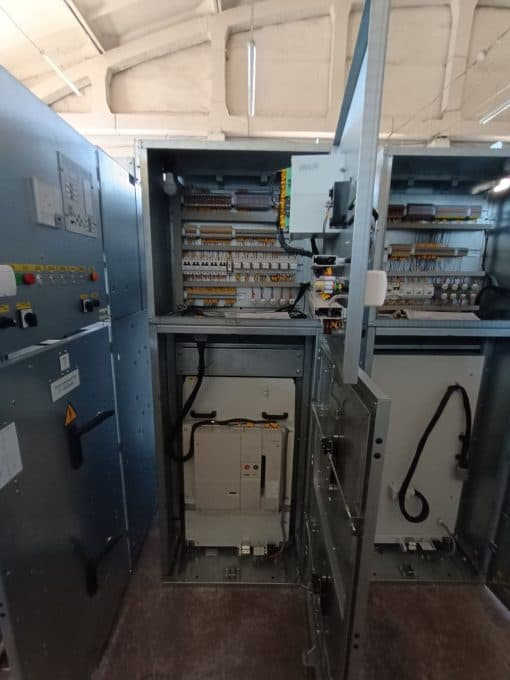

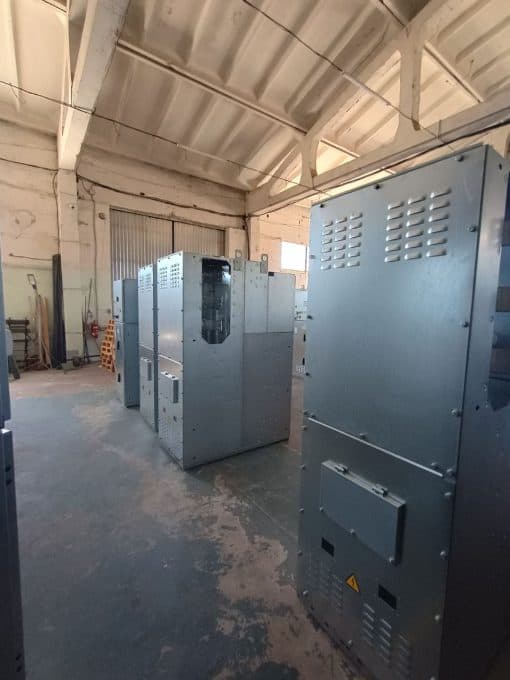

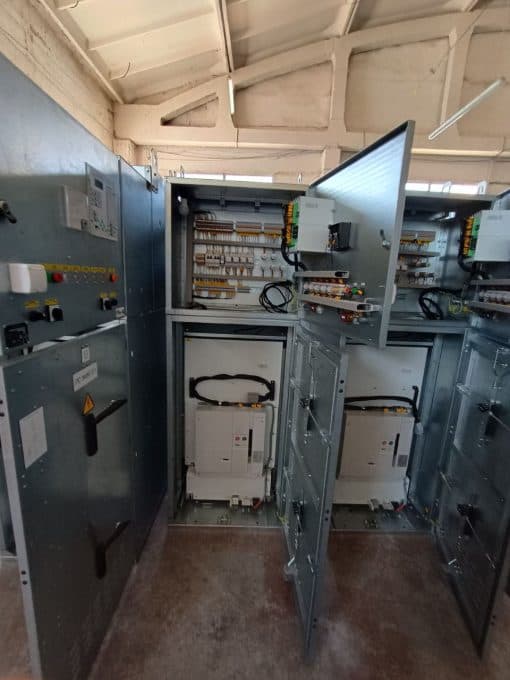

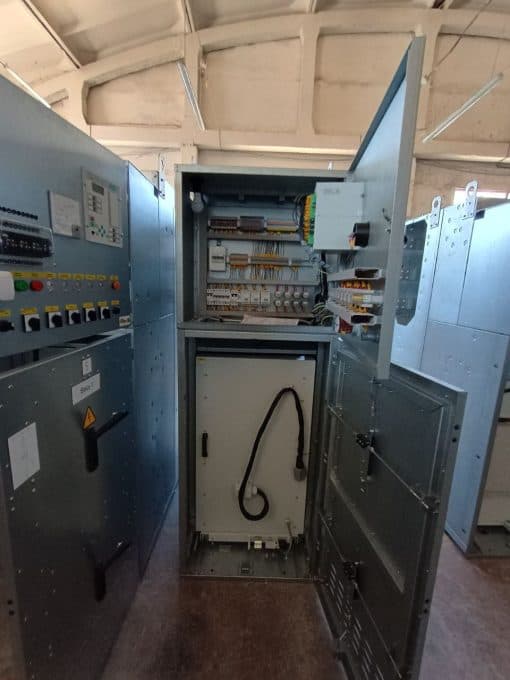

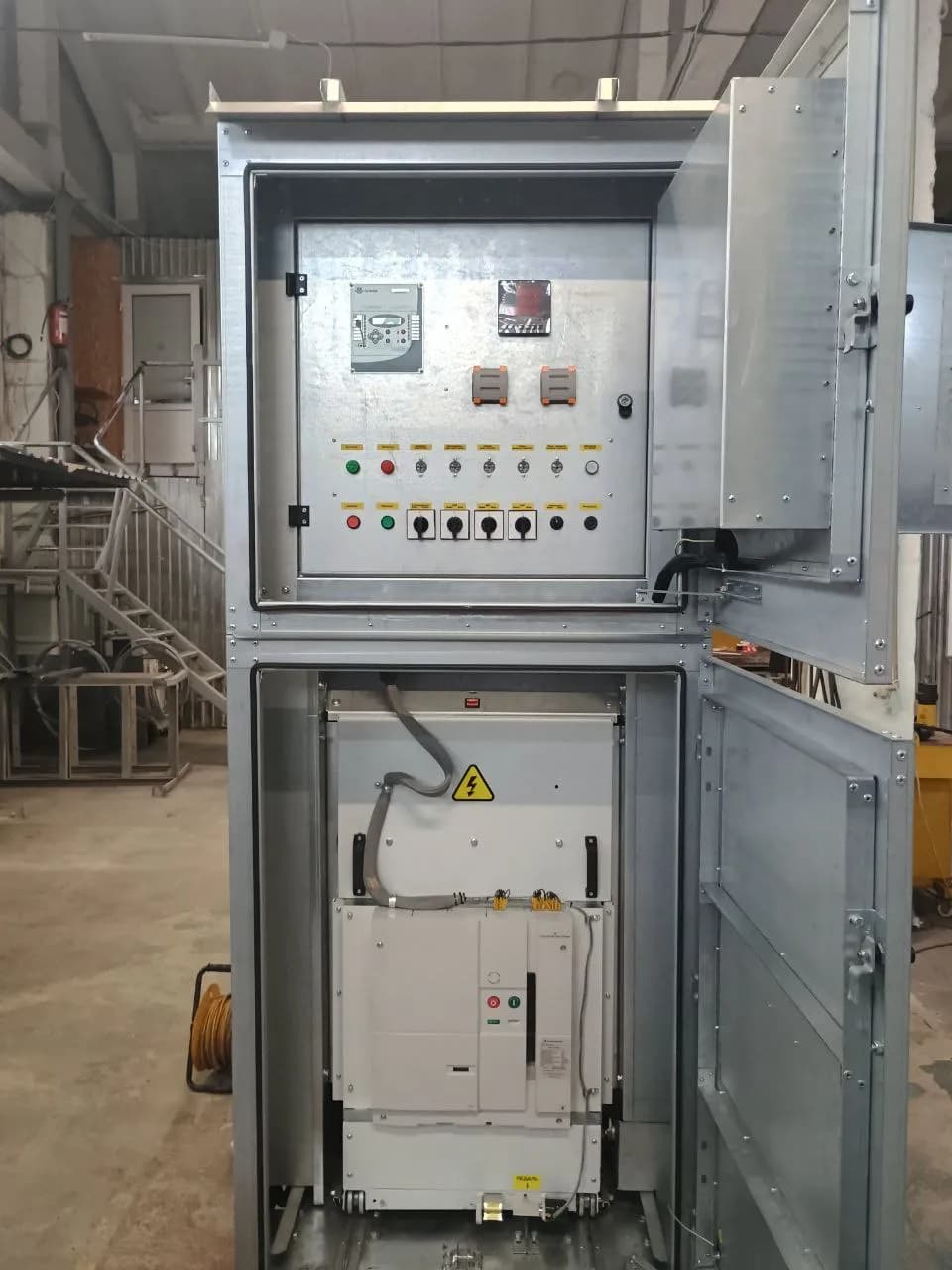

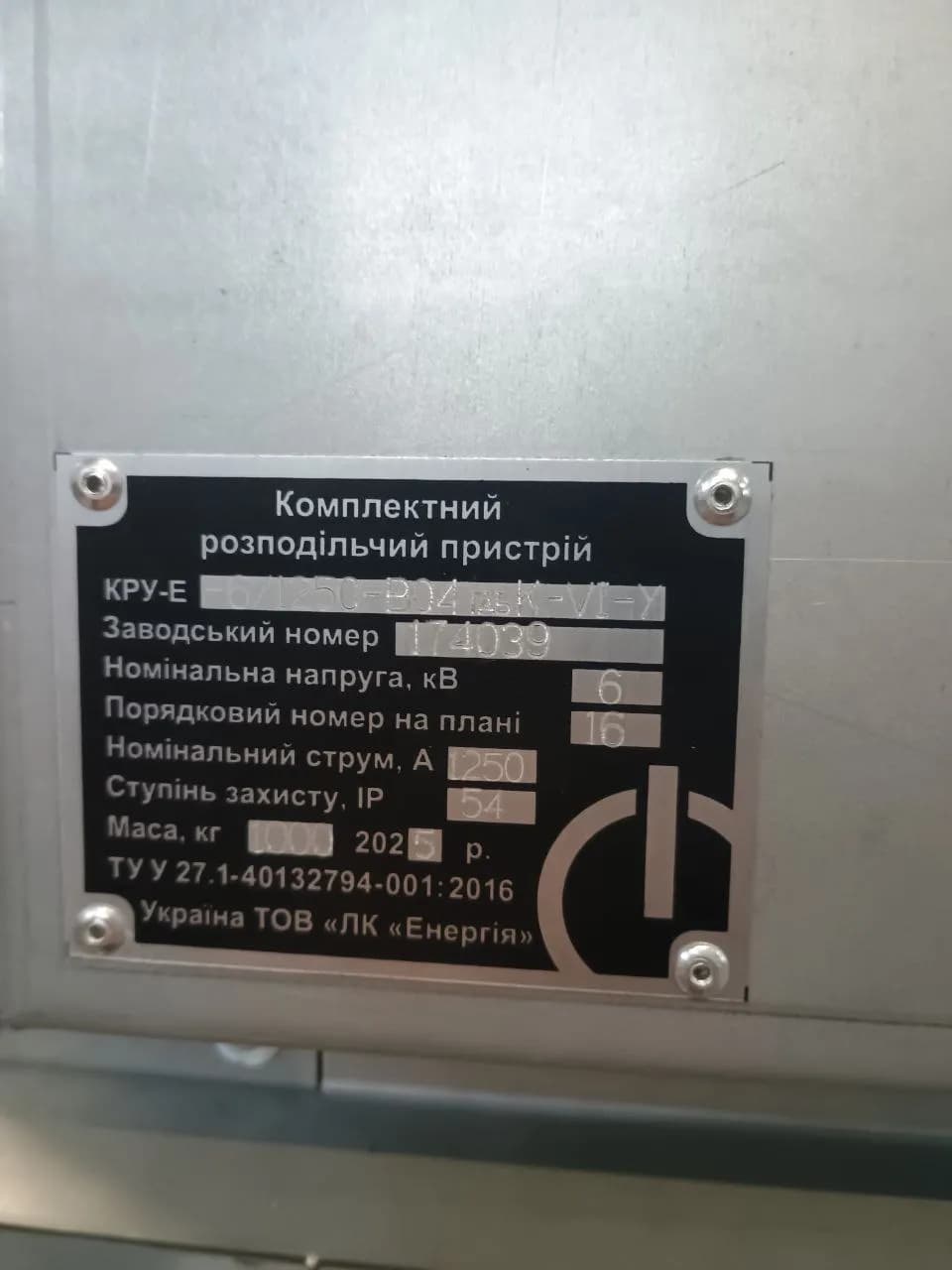

КРУН-Е — це комплектний розподільчий пристрій зовнішньої установки на напругу 6 або 10 кВ: утеплена металева шафа з вакуумним високовольтним вимикачем, призначена для приймання та розподілу електроенергії просто неба, без окремої будівлі. Застосовується у складі КТП 35/6(10) і 110/6(10) кВ, у розподільчих пунктах повітряних ліній, на кар’єрах та будмайданчиках. Корпус має дах, посилену конструкцію, обігрів і ступінь захисту IP44 (34). LK Energy Group — виробник щитового обладнання з Одеси: компанія працює з 2005 року, власний завод — з 2015-го: проєктуємо й виготовляємо КРУН-Е під ваше ТЗ. Номінали та виконання підбираються під проєкт.
Технічний паспорт (PDF) ↓Опитувальний лист для розрахунку →
Гарантія на КРУН-Е — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років.
Підберіть обладнання під ваш об’єкт
Відповідайте — і ми повернемось із конфігурацією та орієнтовною ціною під ваш об’єкт.
Часті запитання
Що таке КРУН-Е і де його використовують?
Який вимикач встановлюється в КРУН-Е?
Чим КРУН-Е відрізняється від камери КСО?
Чи підходить КРУН-Е для мобільних кар’єрних мереж?
Які номінали КРУН-Е можна замовити?
Чи є в КРУН-Е елегаз (SF6)?
