КТП 630 кВА під ключ: висока сторона на КСО, низька на ЩО-90 — вісім виробів одним замовленням

Задача

Замовник — оператор розподільчих мереж, тобто найвимогливіший тип клієнта: підстанція йде не на приватний об'єкт, а в мережу загального користування, де її обслуговуватимуть чужі бригади за своїми регламентами. Звідси вимоги:

• Повний вузол, а не «підстанція окремо». Потрібні були і КТП, і високовольтна комутація перед нею, і низьковольтний розподіл після неї — від одного виробника, з узгодженими габаритами й однією логікою обслуговування.
• Зовнішнє розміщення. Корпус мав приїхати готовим і працювати просто неба, з природною вентиляцією трансформаторного відсіку.
• Стандартні, впізнавані рішення. Для мережевої організації важливо, щоб апаратура була типовою: камери КСО габариту 393, панелі ЩО-90 — те, що її персонал бачить щодня і вміє обслуговувати.

Рішення

Зібрали весь вузол у себе — від корпусу до останнього паспорта.

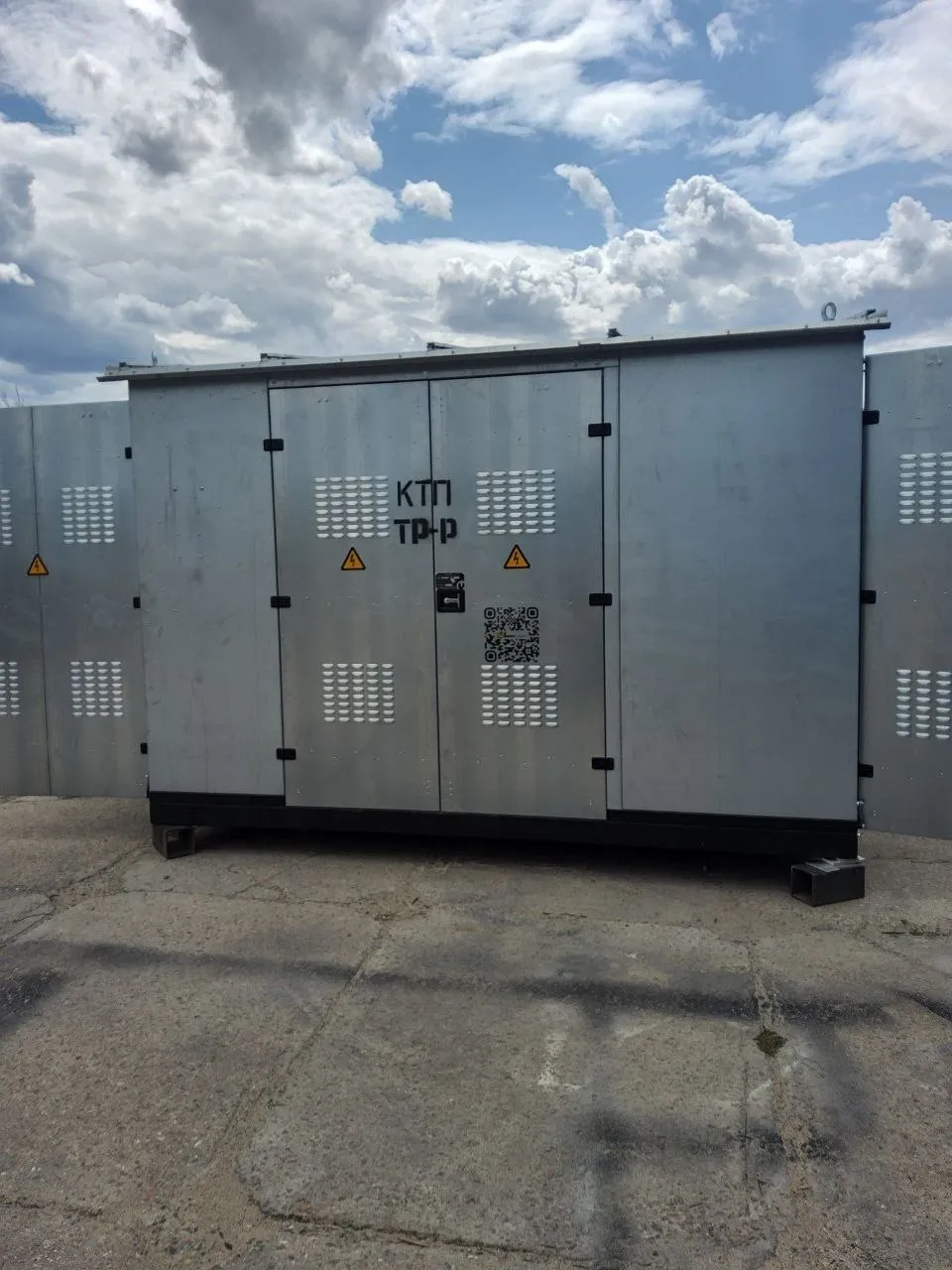

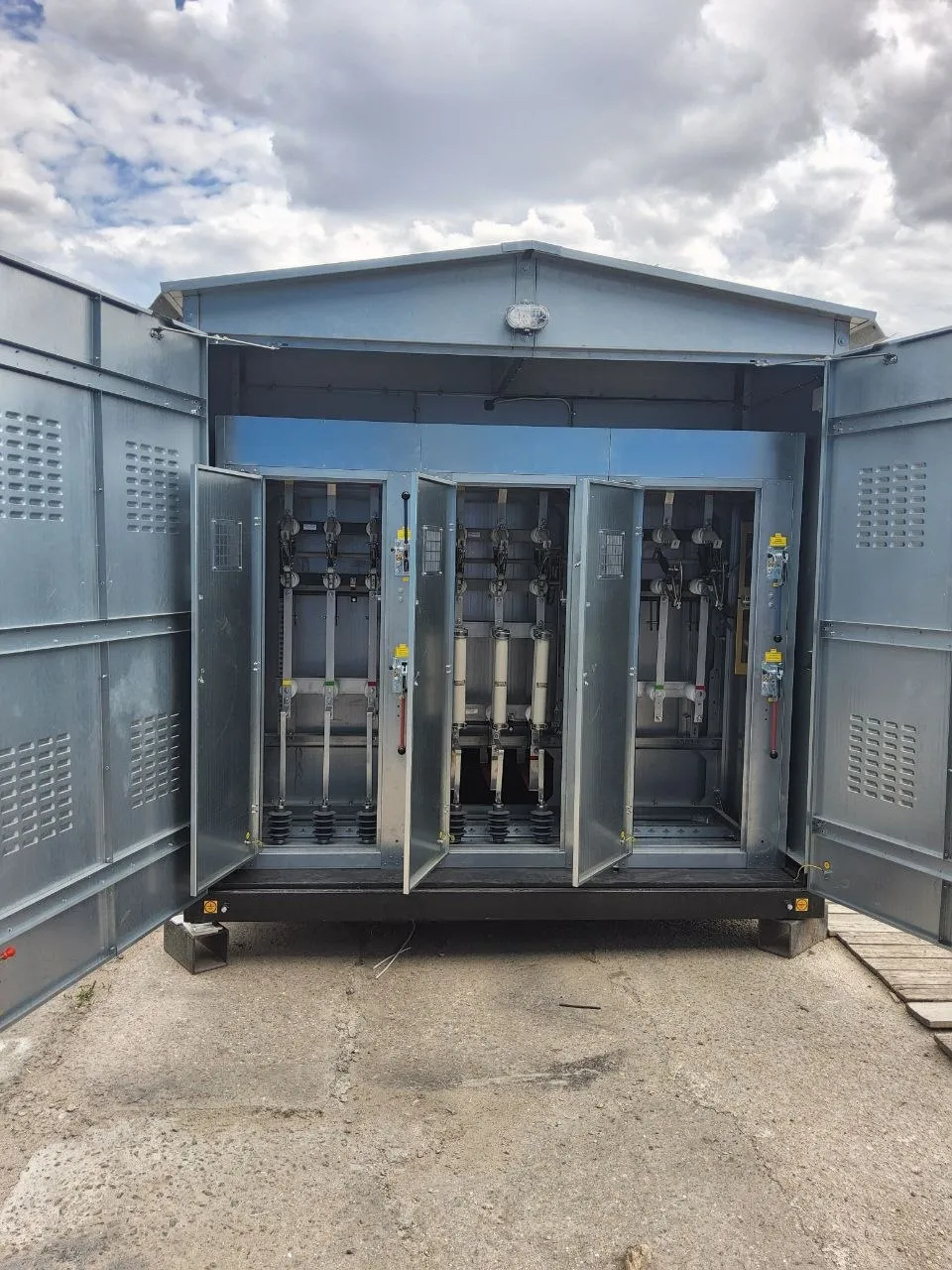

• Підстанція. КТПГС-630-10/0,4-к — комплектна трансформаторна підстанція міського типу на 630 кВА, 10/0,4 кВ, з кабельним вводом. Корпус зовнішнього виконання з двосхилим дахом і вентиляційними жалюзі по всьому периметру: трансформаторний відсік провітрюється природно, без примусового охолодження.

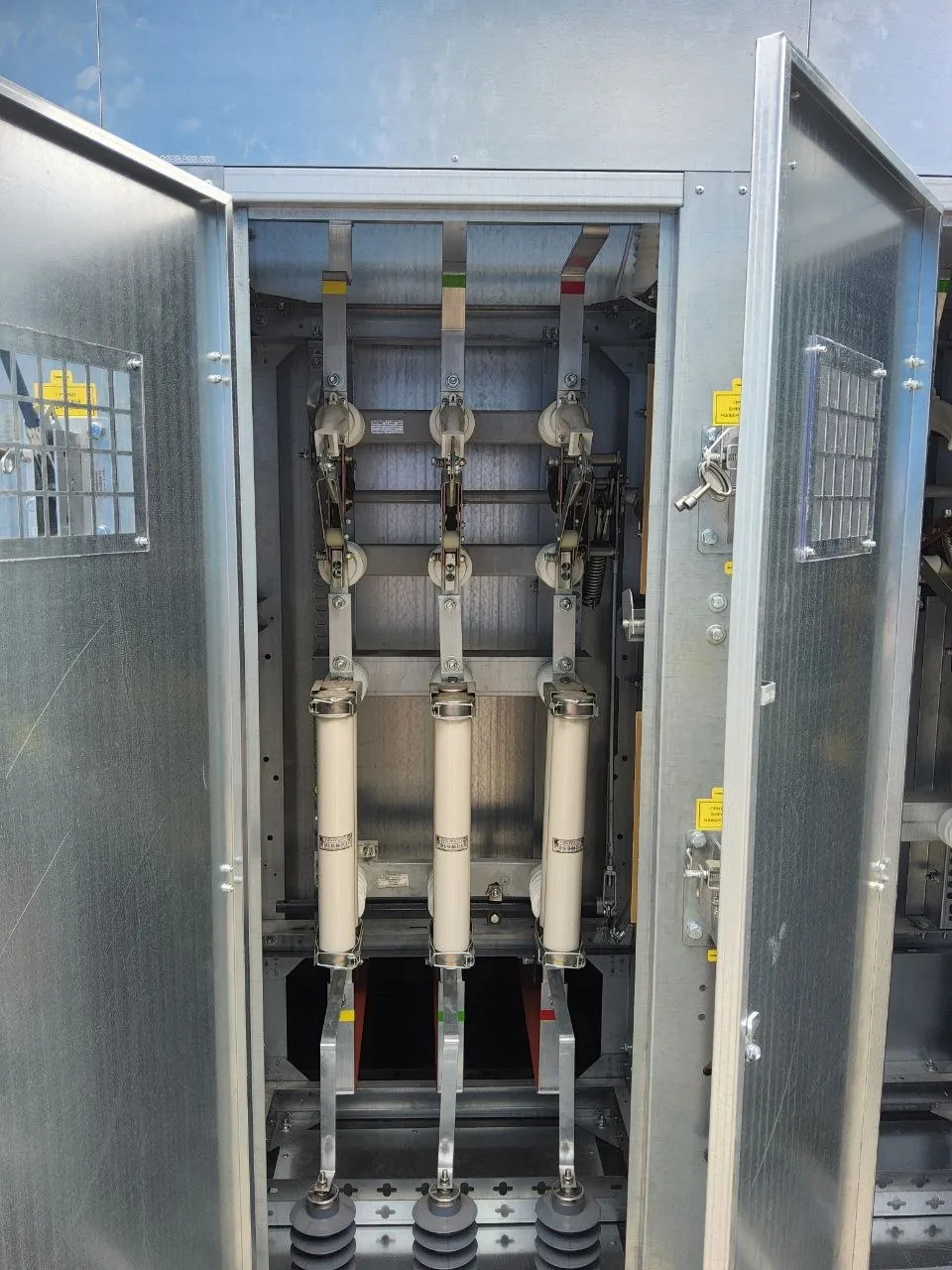

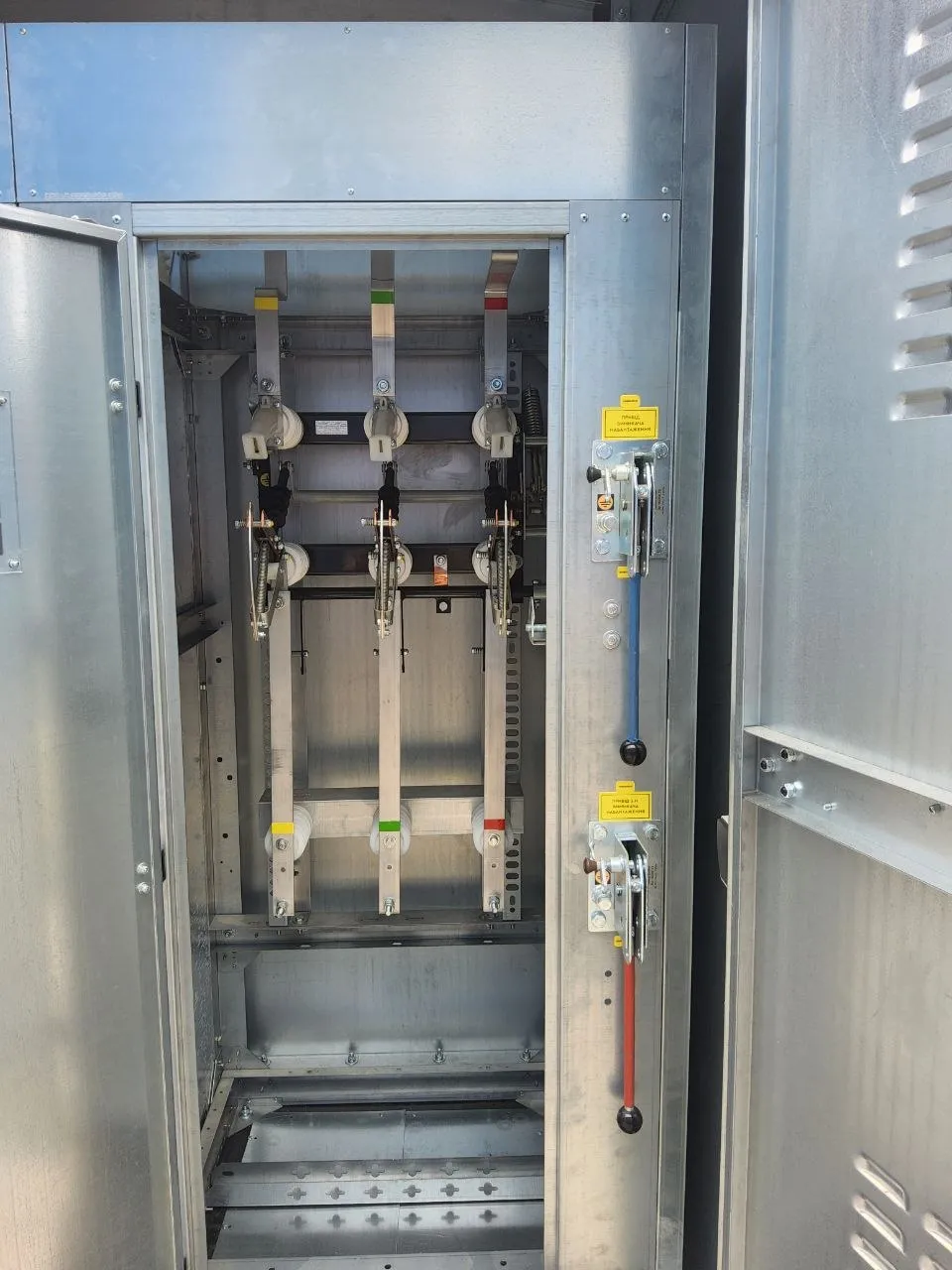

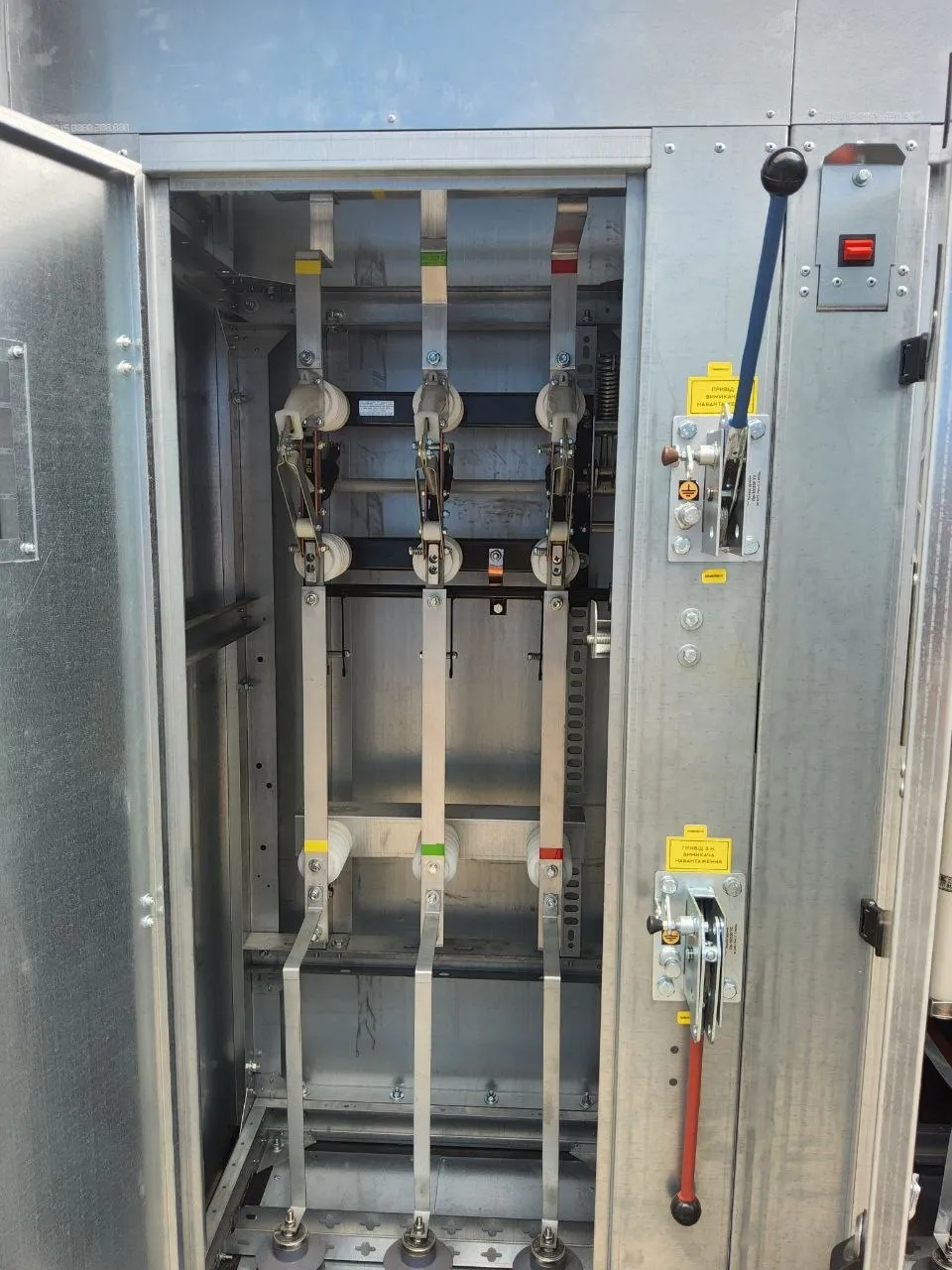

• Висока сторона — три камери КСО-Е габариту 393 на 10 кВ, 630 А: дві камери виконання 03А і одна 04А. Односторонє обслуговування, ошиновка з фазним маркуванням, запобіжники і вимикачі навантаження в кожній камері.

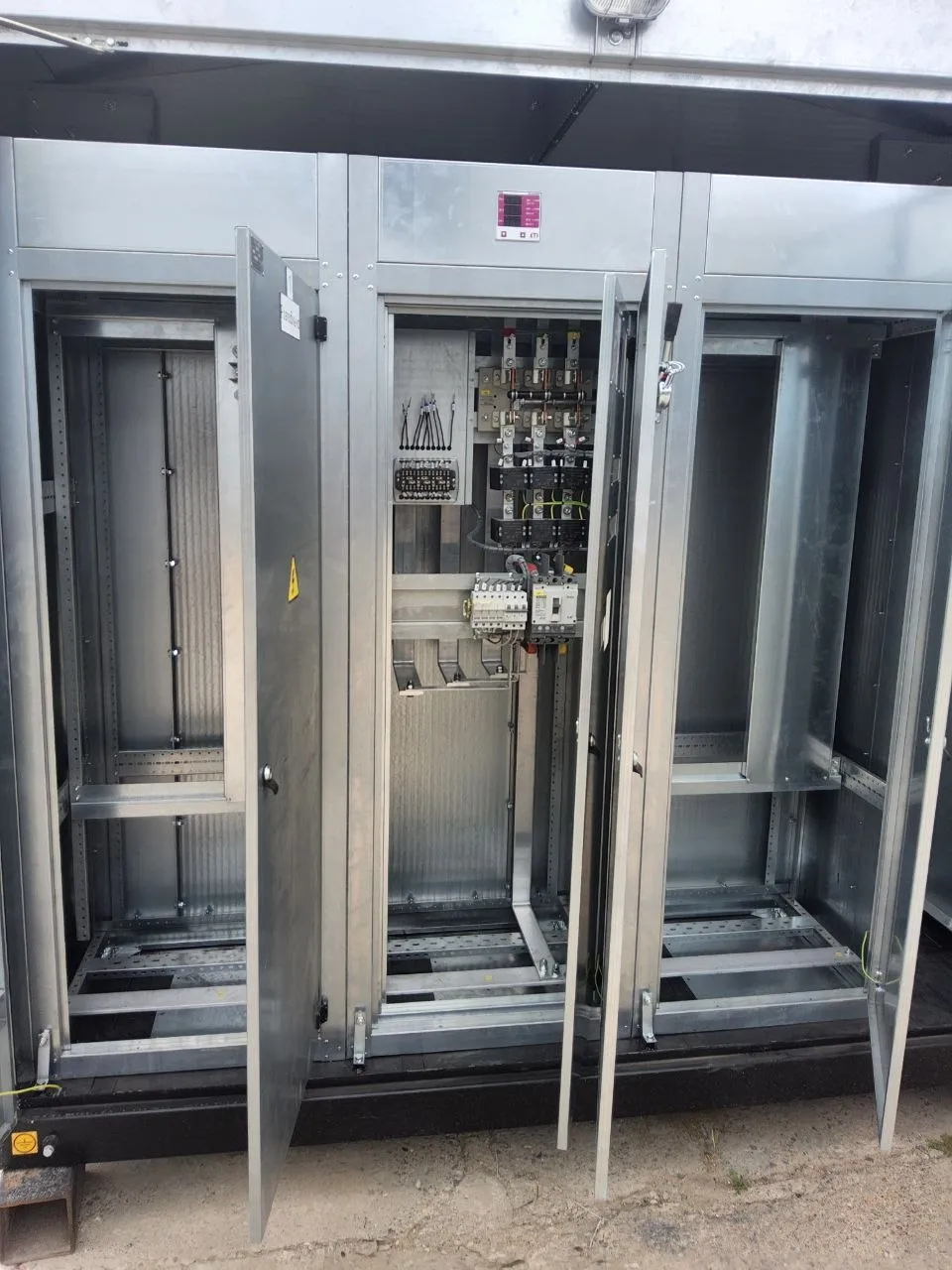

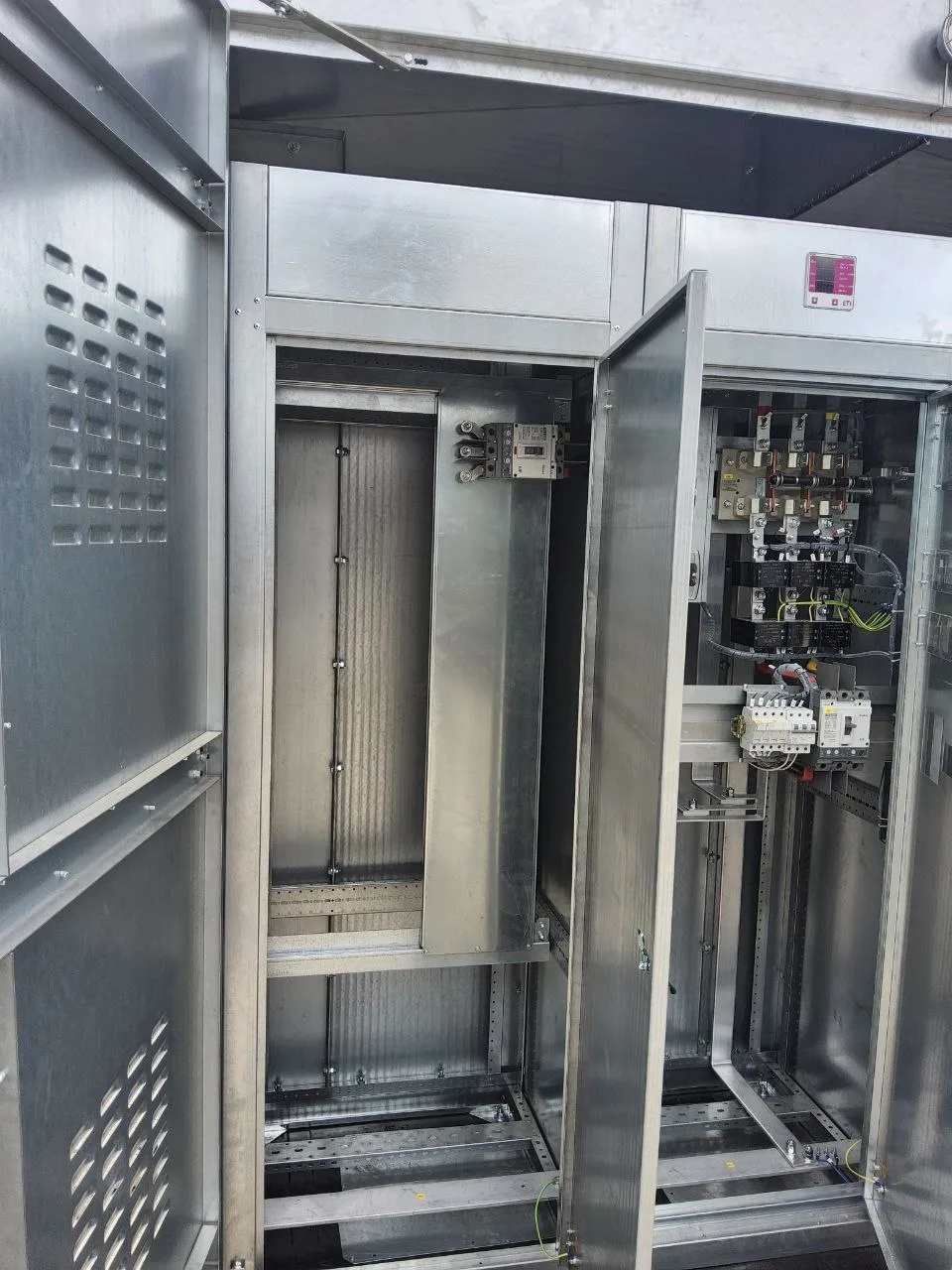

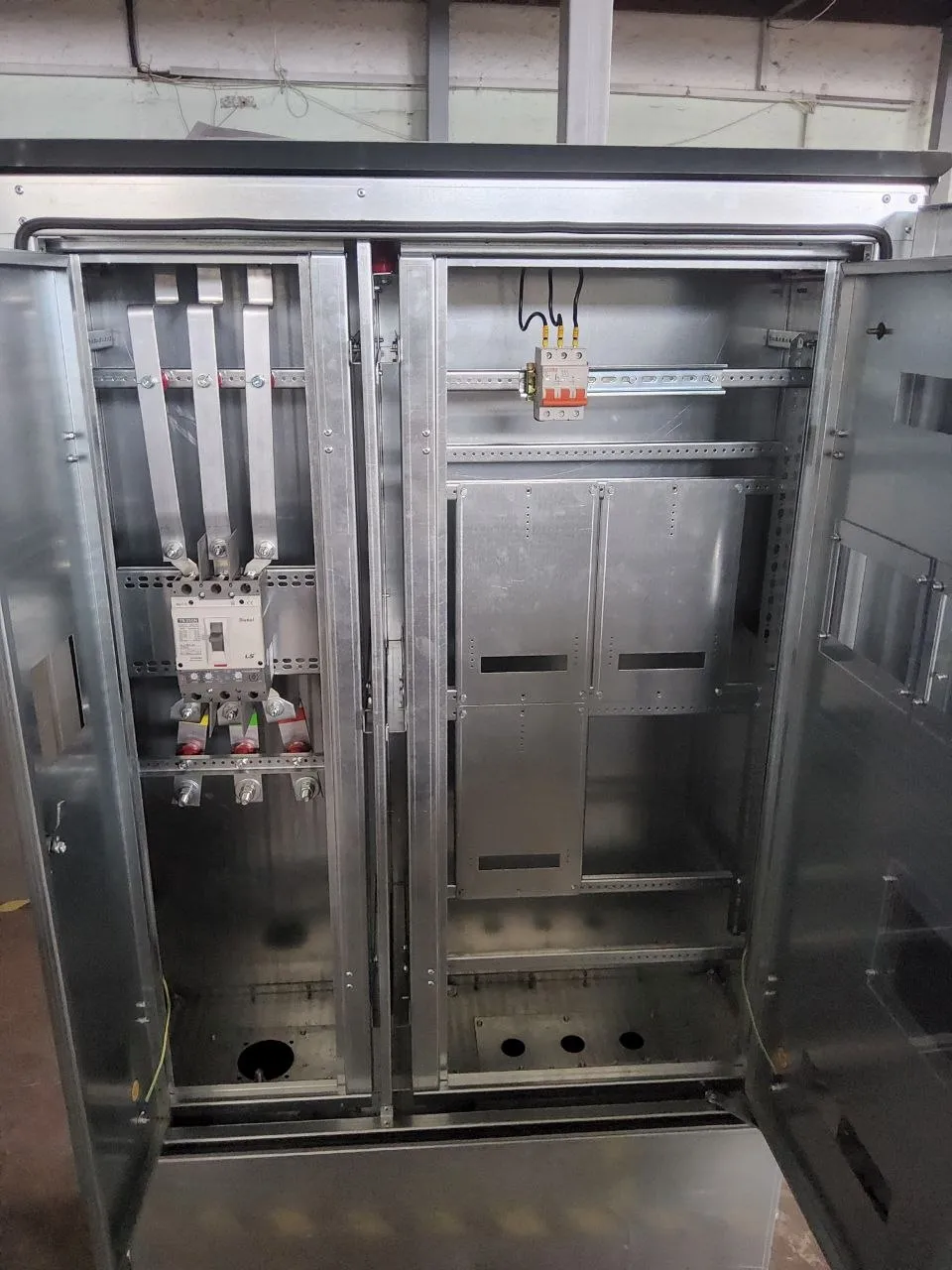

• Низька сторона — три панелі ЩО-90: одна панель 1102 на 250 А і дві панелі 1431 на 1000 А. Класика розподілу 0,4 кВ, знайома будь-якій експлуатаційній бригаді.

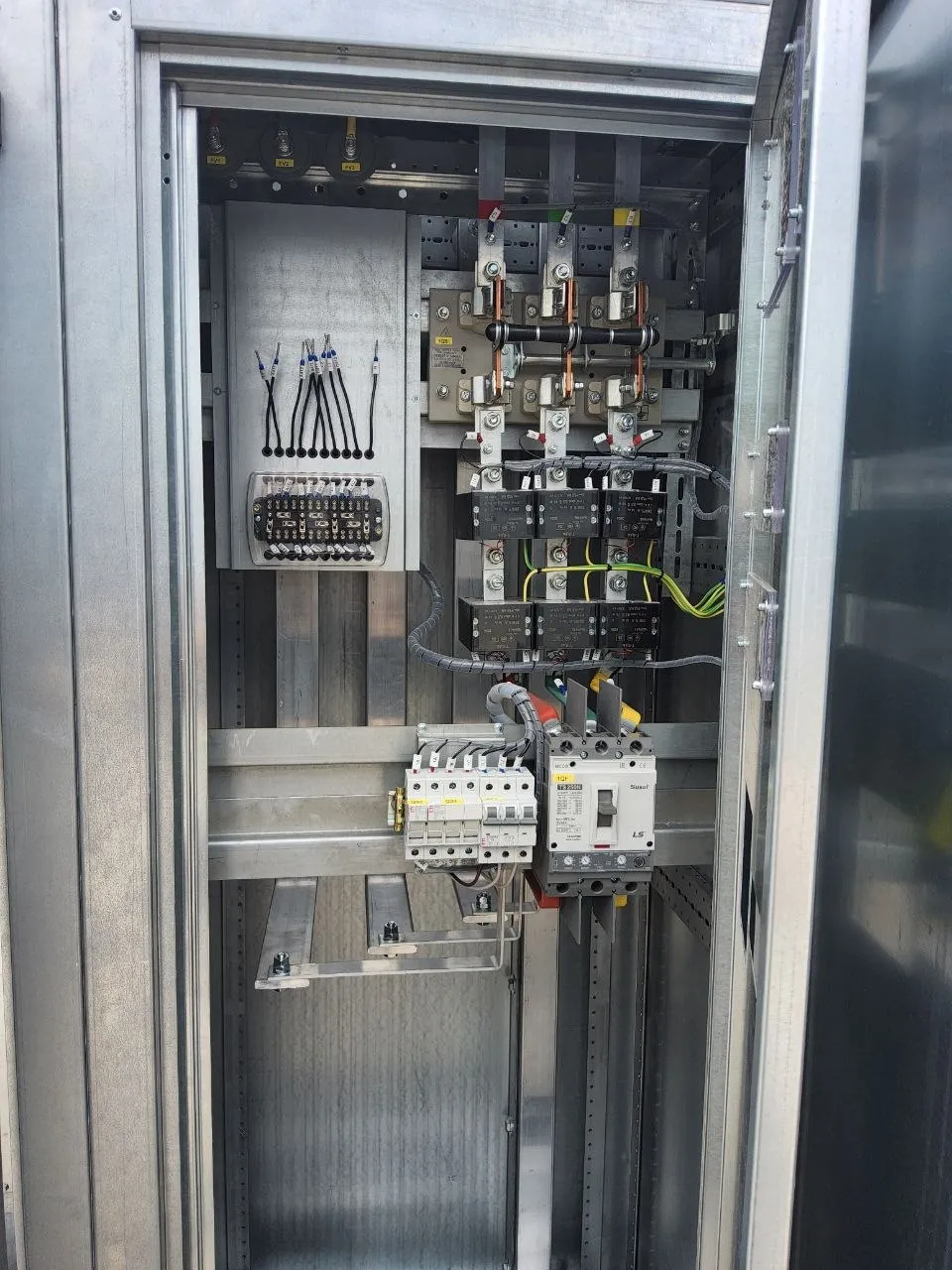

• Шафа управління ШУ-3 в захисному виконанні IP54 на 250 А — окремий виріб на власні потреби вузла, з цоколем 400 мм.
• Маркування для експлуатації. На дверцятах — призначення відсіку і QR-код: бригада на об'єкті бачить, що це за виріб і які в нього параметри, не піднімаючи паперовий архів.
• Вісім паспортів. Кожен із восьми виробів має власний заводський паспорт із номером (№174072–174161).

Цифри (з паспортів)

Комплект замовлення — вісім виробів:

КТПГС-630-10/0,4-к	174157	КТП міського типу, 630 кВА, 10/0,4 кВ, кабельний ввід
КСО-Е-03А-10-630-393 (поз. 1)	174072	10 кВ, 630 А
КСО-Е-04А-10-630-393 (поз. 2)	174078	10 кВ, 630 А
КСО-Е-03А-10-630-393 (поз. 3)	174076	10 кВ, 630 А
ЩО 90-1102	174158	380 В, 250 А
ЩО 90-1431	174159	380 В, 1000 А
ЩО 90-1431	174160	380 В, 1000 А
ШУ-3-IP54	174161	380 В, 250 А, IP54

Камери КСО-Е-393, 10 кВ (усі три однакові за електричними параметрами):

Номінальна напруга	10 кВ
Найбільша робоча напруга	11,2 кВ
Частота	50 Гц
Номінальний струм головних кіл	630 А
Номінальний струм відключення вимикача	25 кА
Електродинамічна стійкість головних кіл	63 кА
Термічна стійкість (3 с)	25 кА
Габарити (В×Ш×Г)	2100 × 800 × 800 мм
Маса камери	180 кг
Категорія розміщення	У3 (ГОСТ 15150-69)

Панелі ЩО-90 і шафа управління:

ЩО 90-1102	250 А	IP00, з боку фасаду IP20	2000 × 700 × 600	120
ЩО 90-1431 (×2)	1000 А	IP00, з боку фасаду IP20	2000 × 700 × 600	120
ШУ-3	250 А	IP54	1400 × 1000 × 400 (+ цоколь 400)	150

Напруга головних кіл ЩО-90 і ШУ-3 — 380 В / 50 Гц.

Серійна карточка виробу: Комплектні трансформаторні підстанції міського типу КТПМм, Комірки збірні одностороннього обслуговування типу КСО-Е, Панелі розподільних щитів типу ЩО-90 на струми до 4000 А.

Фотозвіт з виробництва

Виготовимо за вашою схемою

Виготовимо вузол цілком: КТП, високу і низьку сторони. Підстанція, камери КСО, панелі ЩО-90, шафи управління — один виробник, узгоджені габарити, паспорт на кожен виріб. Надішліть однолінійну схему — інженер підбере комплект під вашу потужність і схему живлення. → [форма заявки]
