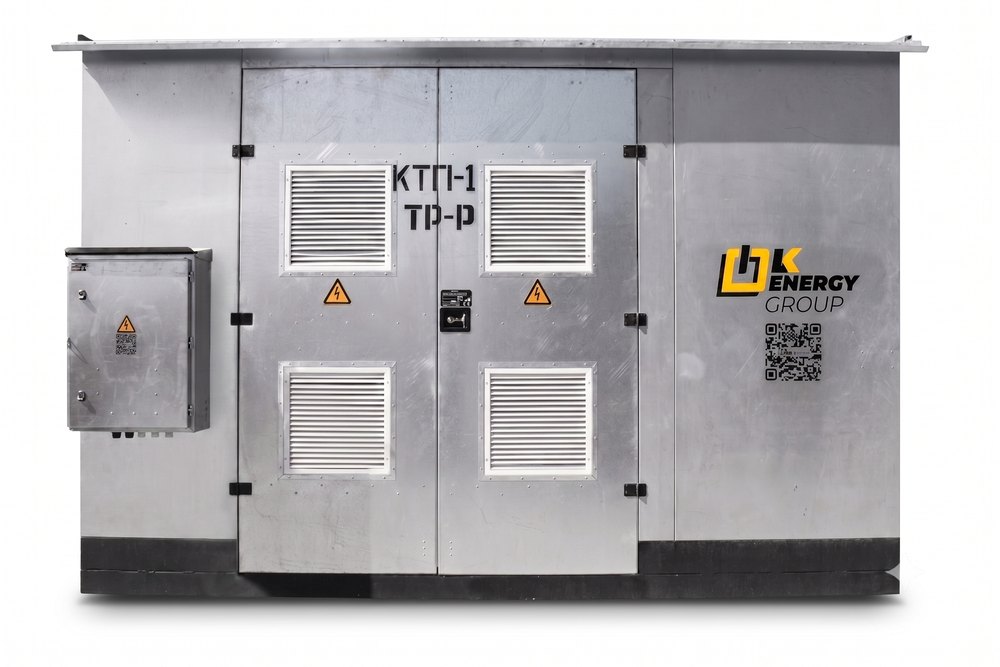

Комплектні трансформаторні підстанції 10(6)/0,4 кВ

Виготовляємо КТП на власному заводі в Одесі за вашою однолінійною схемою: від щоглової підстанції до підстанції в бетонному корпусі. Компанія працює з 2005 року, власне виробництво щитового обладнання — з 2015-го.

Розрахувати за моєю схемою Підібрати потужність Отримати КП

завод у Одесівиготовлення під схему замовниказаводські випробування

за ДСТУ / IEC, протоколи за запитом · гарантія 2 роки на обладнання, 10 років на металоконструкції

Що таке КТП і навіщо вона потрібна

Комплектна трансформаторна підстанція — це готова електроустановка заводського виготовлення. Вона приймає напругу 6 або 10 кВ, знижує її до 0,4 кВ і розподіляє між споживачами. Усередині три частини, які й визначають усю подальшу розмову про підстанцію:

РУ високої напруги — ввідні комірки, роз'єднувачі, вимикачі та запобіжники: сюди заходить

лінія 6 або 10 кВ.

Силовий трансформатор — власне перетворення напруги; його потужність у кВА і є тим числом,

яке зазвичай називають «потужністю підстанції».

РУ низької напруги — щити 0,4 кВ, автоматичні вимикачі, облік і відхідні лінії до

споживачів.

Різні типи КТП відрізняються не електрикою, а корпусом і способом установлення: на стовпі, на щоглі, у металевому або бетонному корпусі, всередині будівлі. Електрична частина в них однакова — тому вибір типу починається з майданчика, а не з каталогу.

Типи підстанцій, які ми виготовляємо

Тип	Коли обирають	Орієнтовна ціна
СТП — стовпового типу	невелике навантаження, повітряна лінія, немає місця під майданчик	від 100 000 грн
КТПМ — щоглова	сільські та фермерські об'єкти, живлення від ПЛ	від 250 000 грн
КТПн — зовнішньої установки	окремий майданчик, обслуговування ззовні	від 400 000 грн
КТП 10(6)/0,4 кВ — базове виконання	промисловий об'єкт, повний набір комірок і щитів	від 1 000 000 грн
КТПГС — у металевому корпусі, вулична	міські мережі, обмежений майданчик	від 1 000 000 грн
КТПММ — міського типу, сендвіч-панелі	забудова, де важливий зовнішній вигляд і шум	від 1 500 000 грн
БКТП — у бетонному корпусі	капітальний об'єкт, підвищені вимоги до захисту	за запитом
КТПБ і КТБМ на 35 кВ, підстанція 35/10(6) кВ	живлення від мережі 35 кВ	під проєкт

Ціни орієнтовні, не є публічною офертою: точна вартість рахується за однолінійною схемою.

Підібрати тип підстанції під ваш об'єкт

Технічні характеристики базового виконання

Параметр	Значення
Потужність силового трансформатора	160; 250; 400; 630; 1000; 1600; 2500 кВА
Номінальна напруга	ВН 6 / 10 кВ · НН 0,4 кВ
Номінальний струм на стороні ВН	630 А
Номінальний струм збірних шин НН	400; 630; 1000; 1600; 2000; 2500; 4000 А
Стійкість збірних шин ВН	термічна 20 кА (1 с) · електродинамічна 51 кА
Стійкість збірних шин НН	термічна 20 / 50 / 100 кА (1 с) · електродинамічна 50 / 110 / 220 кА
Напруга допоміжних кіл	змінна 220 В
Кліматичне виконання	У3

Характеристики інших типів — на сторінці кожного виконання.

Як підібрати підстанцію: шість питань

Яке навантаження і який запас. Потужність трансформатора беруть із розрахунку

навантажень, а не «на око»: недовантажений трансформатор працює з гіршим ККД, перевантажений старіє швидше.

Один ввід чи два. Другий ввід і секційний апарат — це відповідь на питання, що станеться

з об'єктом при зникненні живлення на одній лінії.

Ввід повітряний чи кабельний. Від цього залежить тип КТП більше, ніж від потужності.
Де стоятиме. Стовп, майданчик, вбудоване приміщення, міська забудова — звідси вибір між

СТП, КТПМ, КТПн, КТПГС, КТПММ і БКТП.

Що з обліком і компенсацією. Комерційний облік на стороні 10 кВ або 0,4 кВ; установка

компенсації реактивної потужності, якщо є двигуни або зварювання.

Хто узгоджує з обленерго. Технічні умови й точку приєднання отримує замовник; ми

виготовляємо підстанцію під видані ТУ і вашу схему.

Не знаєте відповіді на половину пунктів — це нормально. Надішліть однолінійну схему або опитувальний лист, решту порахуємо самі.

Що входить у постачання

Підстанція в зібраному вигляді, з усією комутаційною апаратурою.
Паспорт виробу, схеми, інструкція з експлуатації.
Протоколи заводських випробувань за ДСТУ / IEC — за запитом.
Комплект запасних елементів.
Шеф-монтаж і пусконалагодження — за окремим договором.

Обладнання або під ключ — як зручніше. Потрібні лише вироби — виготовимо під вашу схему. Потрібен монтаж і пусконалагодження на об'єкті — беремо і це, аж до підстанції під ключ.

Наші об'єкти

КТПГС-1000, міські мережі — 1000 кВА: підстанція, три камери КСО-Е, три панелі ЩО-90 на

1600 А, облік IP54 і УКМ на 230 кВАр — дев'ять виробів одним замовленням. /lk/proekty/ktpgs-1000-miski-merezhi

КТП-630 для оператора системи розподілу — 630 кВА, 10/0,4 кВ: висока сторона на КСО,

низька на ЩО-90, вісім виробів і вісім паспортів одним комплектом. /lk/proekty/ktp-630-kso-ta-shho-90

КТПМ-400 щоглова — 400 кВА, 10/0,4 кВ, виконання У1: живлення від повітряної лінії,

РУ-0,4 кВ у IP54, обслуговування зовні. /lk/proekty/ktpm-400-shchoglova

і регіон. Галузь і регіон беремо з опису кейса; де в кейсі їх немає — не вигадуємо.

Проєктувальникам

Типові рішення з готовими схемами: КТП 10/0,4 з РУНН, КТП 1000 для СЕС, КТП для сонячної станції, СТП 10/0,4. Розділ /lk/proektuvalnykam.

Ціна і строки

Орієнтовні ціни — у таблиці типів. Точна вартість рахується за однолінійною схемою і специфікацією; ціна не є публічною офертою. Строк виготовлення залежить від проєкту — узгоджуємо його після специфікації.

Гарантія

Гарантія 2 роки на обладнання власного виробництва, у окремих випадках 5 років за домовленістю. На металоконструкції корпусу — 10 років. Відлік — з дня введення в експлуатацію, але не більше 3 років з дня отримання.

Питання, які ставлять найчастіше

Чим КТПн відрізняється від КТПМ? КТПМ — щоглова, її вішають на опору повітряної лінії; це рішення для невеликих навантажень. КТПн стоїть на власному майданчику й обслуговується ззовні, у неї більше місця під апаратуру й більший діапазон потужностей.

Що таке ЗТП і чи робите ви такі? ЗТП — закрита трансформаторна підстанція, тобто розміщена в будівлі або в бетонному корпусі. У нашій номенклатурі цьому відповідає БКТП; комплектацію щитами 0,4 кВ робимо своїми ЩО-90.

Яку потужність вибрати? Від розрахункового навантаження об'єкта з урахуванням перспективи. Ряд потужностей — 160…2500 кВА. Надішліть перелік навантажень або схему — підберемо.

Ви виготовляєте за нашою схемою чи тільки типові? За вашою однолінійною схемою. Типові рішення на сайті — це приклади, а не обмеження.

Хто отримує технічні умови в обленерго? Замовник. Ми виготовляємо підстанцію під видані ТУ; проєктну частину ведемо в межах договору.

Скільки триває виготовлення? Залежить від проєкту. Строк узгоджуємо після специфікації.
