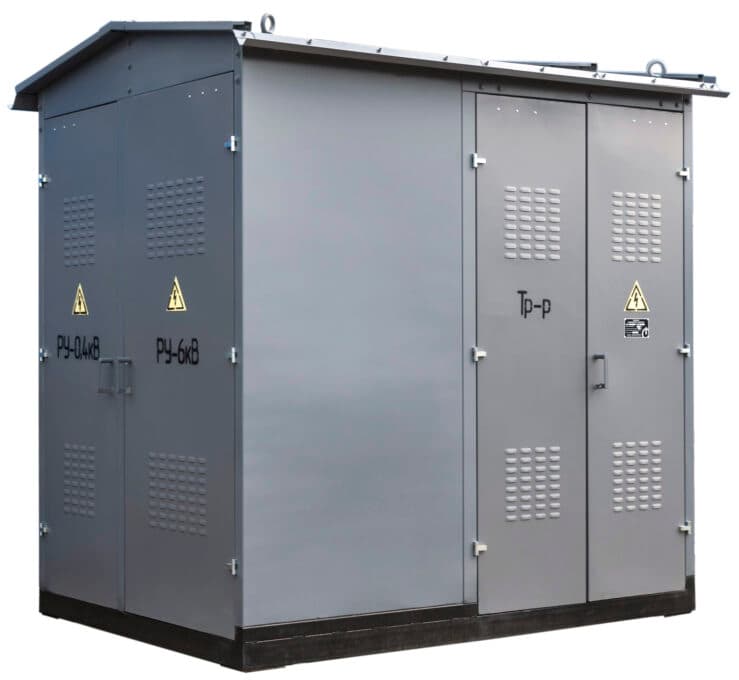

КТПн

від 400 000 грн · власний завод, Одеса

Загальні відомості

Комплектні трансформаторні підстанції зовнішньої установки (КТПн) тупикового типу, потужністю до 400 кВА на напругу 6 (10) кВ, призначені для приймання, перетворення і розподілу електричної енергії трифазного змінного струму частотою 50 Гц при номінальній напрузі 6 (10)/0,4 кВ.

Сфера застосування КТПн – системи електропостачання міських, промислових і сільськогосподарських об’єктів, а також будівельних майданчиків та інших об’єктів народного господарства в районах із помірним кліматом.

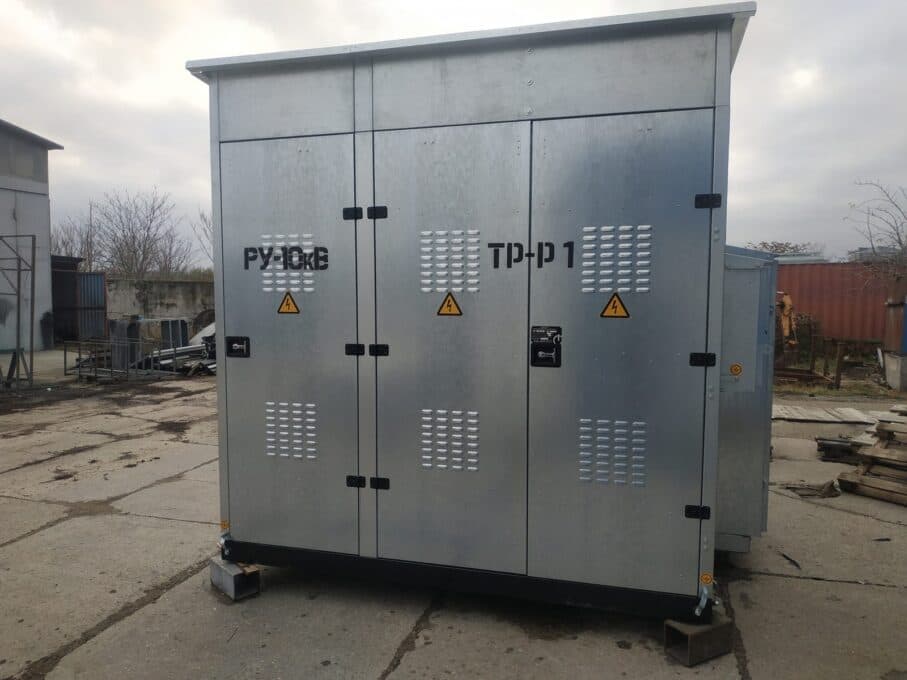

КТПн поставляються в повністю зібраному вигляді в будиночку з оцинкованого сталевого листа з вмонтованим силовим трансформатором, панелями високої (ВН) і низької (НН) напруги. За окремим замовленням у КТПн встановлюють шафу обліку і панель вуличного освітлення.

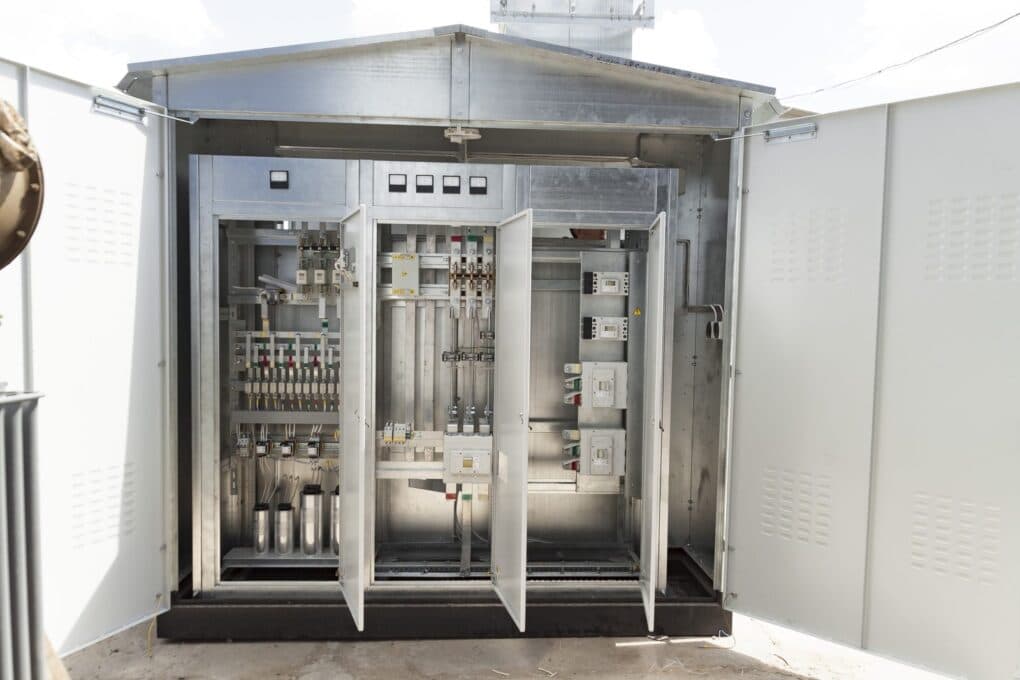

КТПн являє собою клепану каркасну конструкцію з оцинкованих сталевих листів.

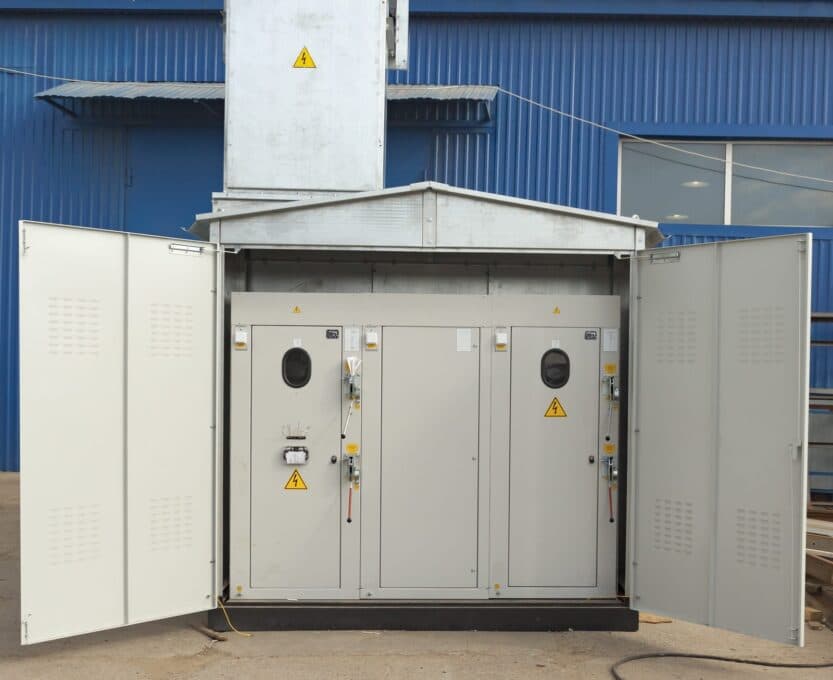

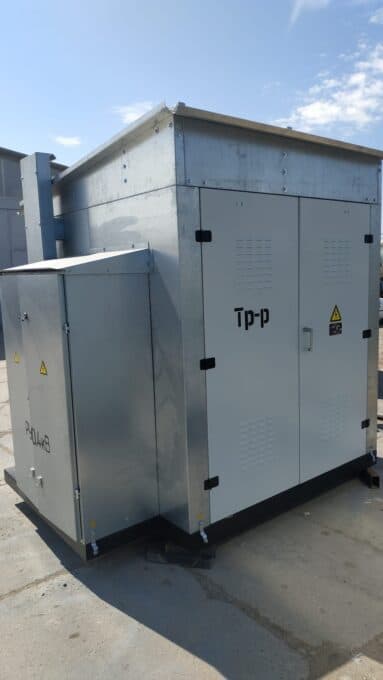

Підстанція розділена на три відсіки:

  • відсік ВН (РУ-6(10) кВ);
  • відсік силового трансформатора;
  • відсік НН (РУ-0,4 кВ).

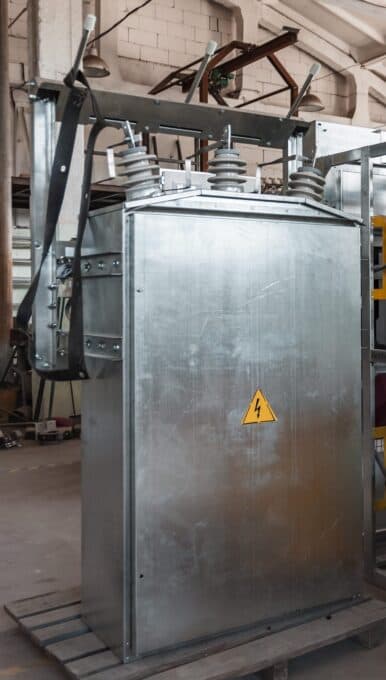

Ввід/вивід на стороні ВН – повітряний або кабельний.

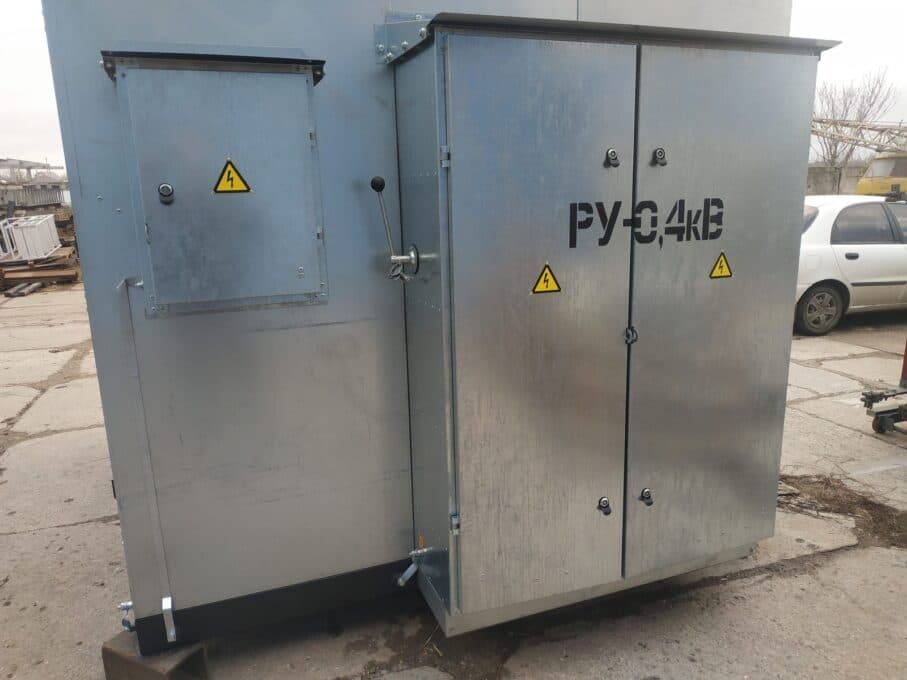

Виводи на стороні НН – кабельні.

Можливе виготовлення КТПн з розташуванням комутаційних апаратів на рамі у відсіку РУНН, що економить площу підстанції.

КТПн монтується на фундаменті.

Кліматичне виконання У1 за ГОСТ 15150-69.

КТПн відповідають ДСТУ 3399-96.

Орієнтовна ціна КТПн з силовим трансформатором, з ПДВ — від 400 000 грн; 250 кВА — від 600 000 грн. Точна вартість — за проєктом. Ціни станом на 09.2026.

Рекомендовані значення номінальних струмів плавких запобіжників для захисту силових трансформаторів 6/0,4 і 10/0,4

Номінальна потужність силового трансформатора, кВА Номінальний струм (Iном, А)
Трансформатора на стороні Запобіжника на стороні
0,4 кВ 6 кВ 10 кВ 0,4 кВ 6 кВ 10 кВ
160 231 15,4 9,25 250 31,5 20
250 360 24 14,4 400 50 40 (31,5)
400 580 38,3 23,1 600 80 50

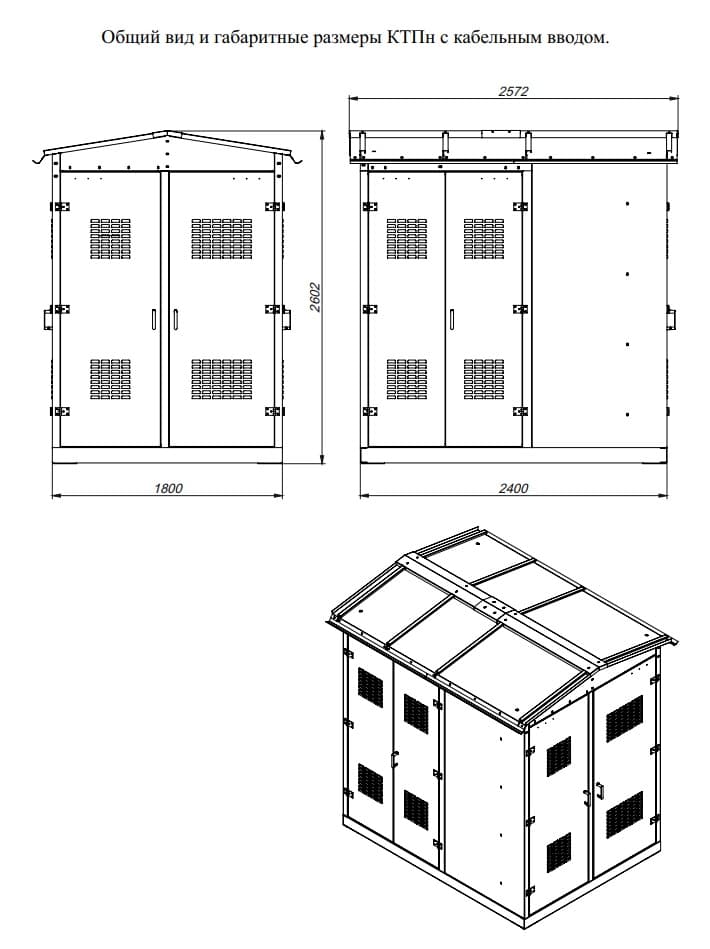

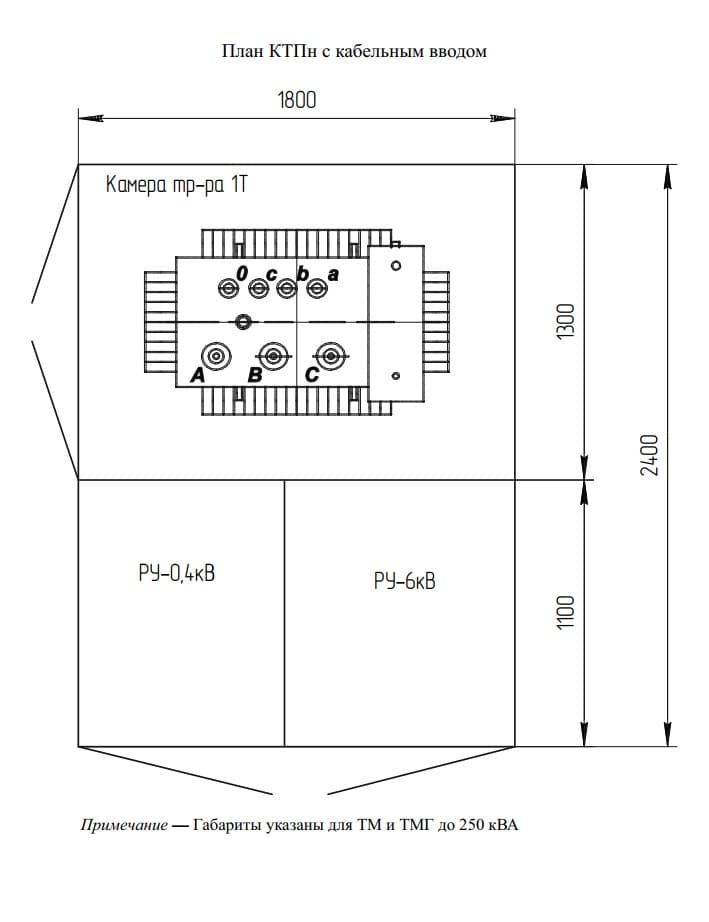

Габарити

КТПн — Габарити
КТПн — Габарити

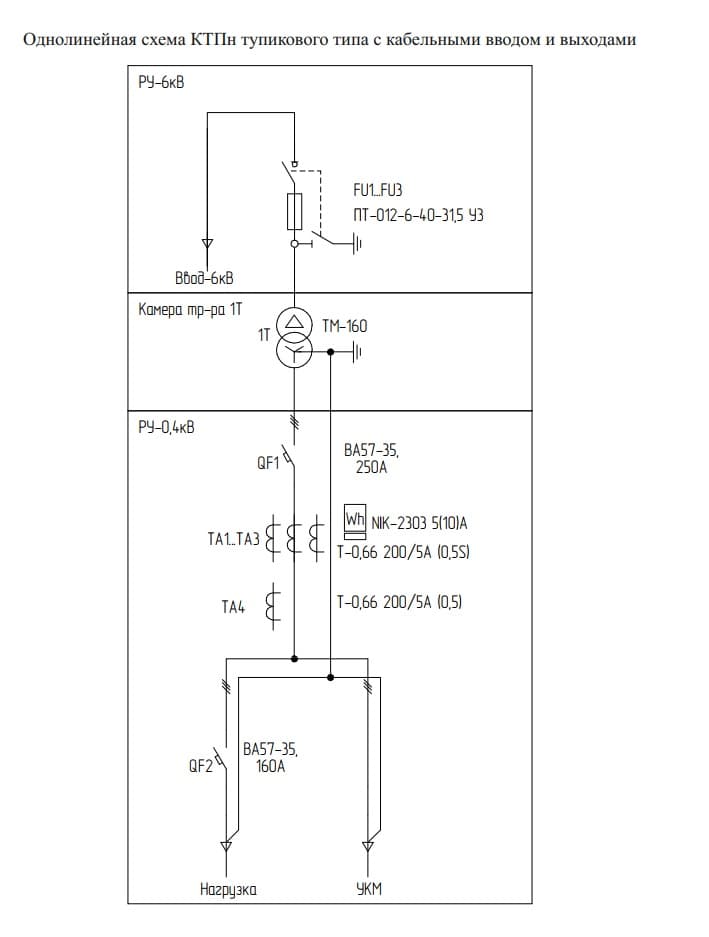

Сітка схем

КТПн — Сітка схем
КТПн — Сітка схем

Опис та призначення

КТПн — комплектна трансформаторна підстанція зовнішньої установки (КТПН) виробництва LK Energy Group, Одеса: тупикового типу, потужністю до 400 кВА на напругу 6(10)/0,4 кВ. Призначена для приймання, перетворення і розподілу електроенергії трифазного змінного струму 50 Гц у мережах міських, промислових і сільськогосподарських об’єктів та будівельних майданчиків у районах з помірним кліматом. Кліматичне виконання У1 за ГОСТ 15150-69, відповідність ДСТУ 3399-96. Усі комплектні трансформаторні підстанції нашого виробництва — з потужностями і цінами — зведені в одну таблицю.

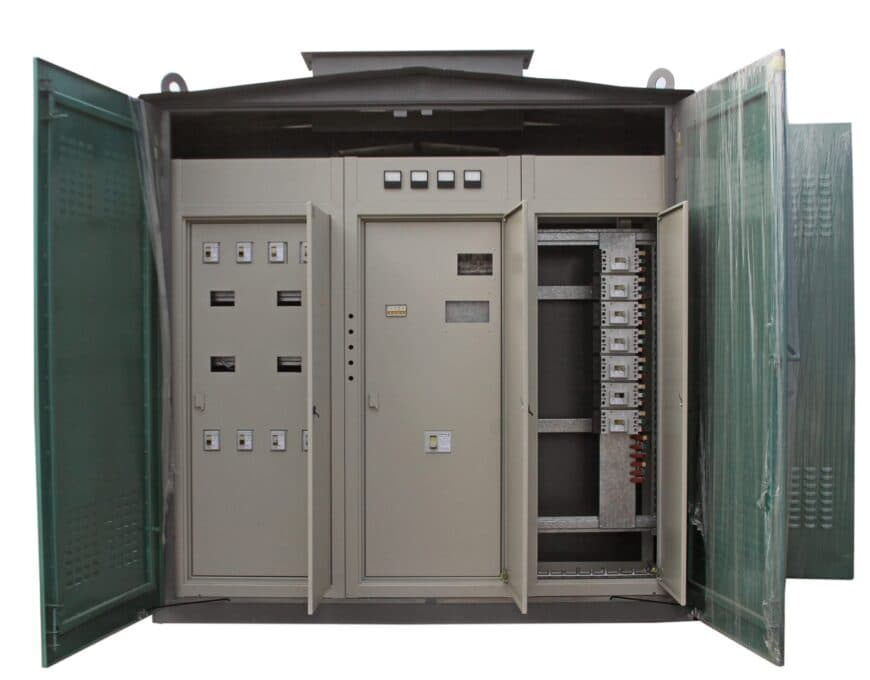

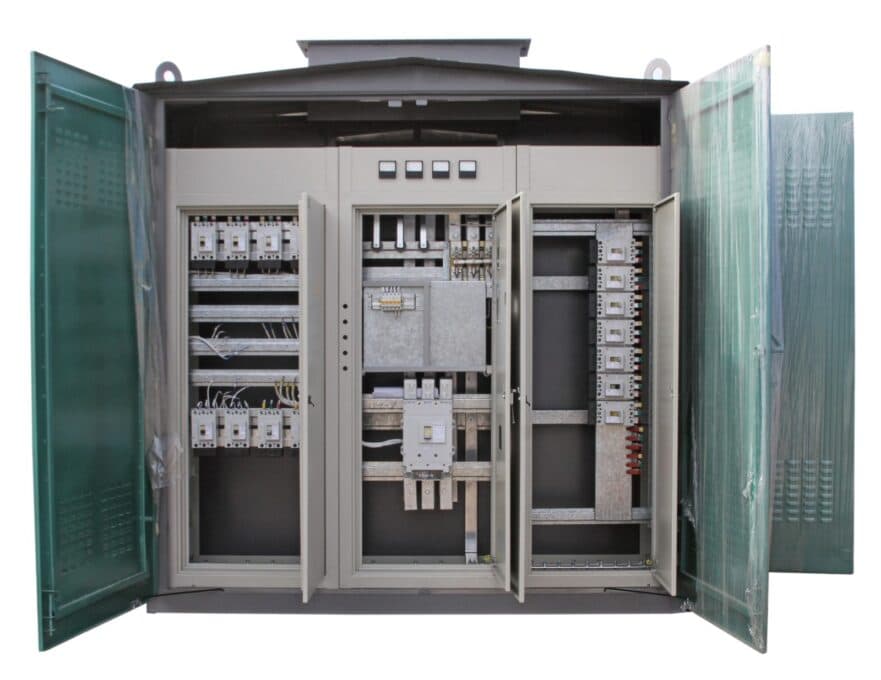

Підстанція постачається повністю зібраною: клепана каркасна конструкція з оцинкованого сталевого листа з трьома відсіками — РУ-6(10) кВ, відсік силового трансформатора та РУ-0,4 кВ. Ввід на стороні ВН — повітряний або кабельний, виводи НН — кабельні. За окремим замовленням встановлюються шафа обліку та панель вуличного освітлення. Монтується на фундаменті.

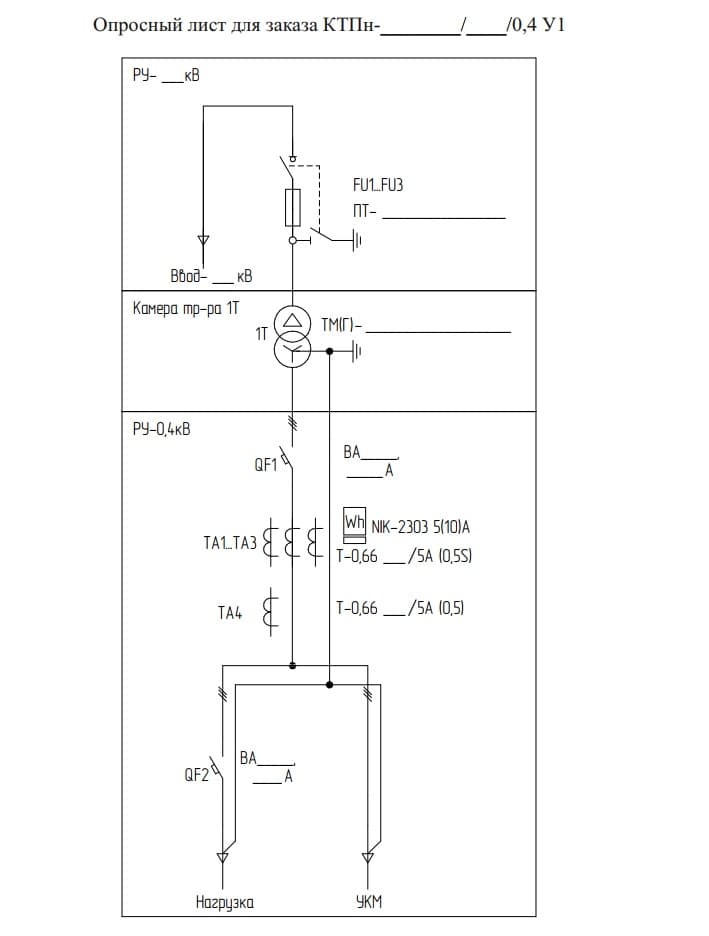

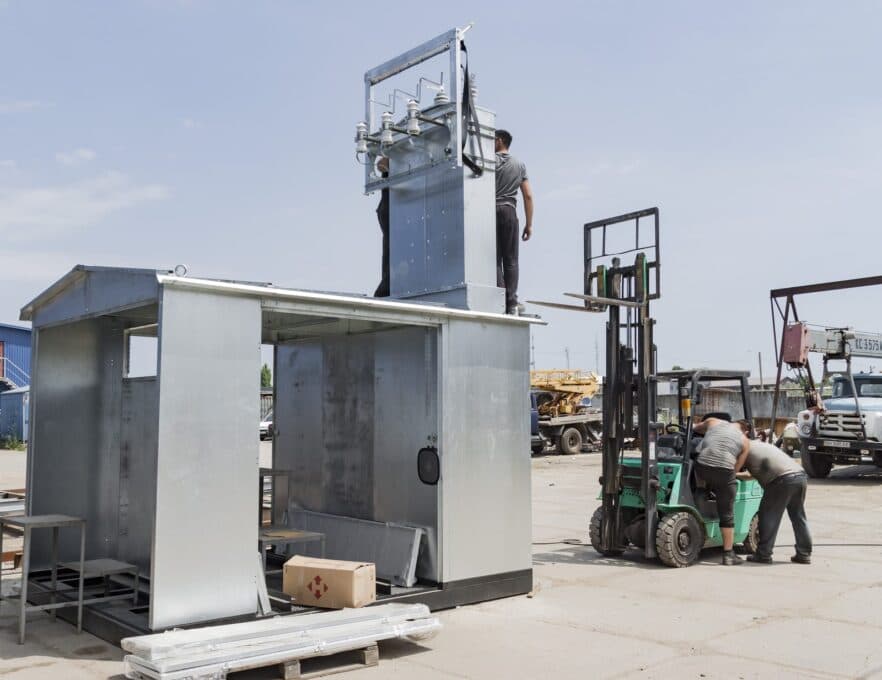

Виробник — LK Energy Group (Одеса, власне виробництво з 2015 року). Виготовлення під ваш проєкт: надішліть опитувальний лист — узгодимо комплектацію, строк і ціну.

Типове рішення: КТП 10/0,4 кВ з РУНН — схеми та опитувальні листи →

Гарантія на КТПн — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років.

Підбір за 5 питань

Підберіть обладнання під ваш об’єкт

Відповідайте — і ми повернемось із конфігурацією та орієнтовною ціною під ваш об’єкт.

Питання 1 з 5
Який виріб потрібен?
Питання та відповіді

Часті запитання

Яку потужність мають КТПн?

Тупикові КТПн виготовляються потужністю до 400 кВА на напругу 6(10)/0,4 кВ. Для прохідної (транзитної) схеми — КТПГС; для обслуговування зсередини — модульна КТПММ.

З чого складається КТПн?

Це повністю зібраний будиночок з оцинкованого сталевого листа з трьома відсіками: РУ-6(10) кВ, відсік силового трансформатора та РУ-0,4 кВ. Ввід на стороні ВН — повітряний або кабельний, виводи НН — кабельні.

Чи можна доукомплектувати КТПн обліком та освітленням?

Так, за окремим замовленням у КТПн встановлюються шафа обліку електроенергії та панель вуличного освітлення.

Хто виробляє КТПН 10/0,4 кВ в Україні і де замовити?

LK Energy Group — виробник з Одеси, власне виробництво з 2015 року. Виготовляємо КТПн 6(10)/0,4 кВ тупикового типу до 400 кВА під ваш проєкт: будиночок з оцинкованого сталевого листа, кліматичне виконання У1, відповідність ДСТУ 3399-96, заводські випробування за ДСТУ / IEC (протоколи за запитом).

Скільки коштує КТПН з трансформатором?

Орієнтовна ціна КТПн LK Energy Group — від 400 000 грн з силовим трансформатором, з ПДВ, не є публічною офертою. КТПн постачається повністю зібраною, з вмонтованим силовим трансформатором і панелями ВН та НН. Точну вартість рахуємо за вашою однолінійною схемою.

Чим КТПН відрізняється від КТП внутрішньої установки?

КТПН — зовнішньої установки: у неї власний корпус-будиночок з оцинкованого сталевого листа, кліматичне виконання У1, вона монтується на фундаменті просто неба. КТП внутрішньої установки ставлять у будівлю або приміщення. Як обрати тип підстанції — у статті «КТП, КТПН, КТПМ: яку трансформаторну підстанцію обрати», усі виконання з потужностями і цінами — на сторінці КТП 10(6)/0,4 кВ.

Є однолінійна схема або проєкт — куди надіслати на розрахунок?

Прикріпіть схему чи опитувальний лист у формі «Запит ціни за схемою» на цій сторінці або надішліть на info@lk-energy.com.ua. Попередній розрахунок комплектації, строку і ціни — за 24 робочі години.

Який строк виготовлення КТПН?

Від 4 тижнів — залежно від складності, обсягу замовлення та завантаження підприємства.

Запит ціни:
КТПн

Надішліть однолінійну схему або ТЗ — порахуємо комплектацію, строк і ціну. Попередній розрахунок за 24 робочі години.

+380 67 104 94 91
