Типове рішення: КТП 10/0,4 кВ з РУНН — схеми, опитувальні листи (PDF/DWG)

Опубліковано: 11.06.2026 · Автор: інженерний відділ ТОВ «ЛК Енергія»

Готовий комплект креслеників типового рішення комплектної трансформаторної підстанції (КТП) 10/0,4 кВ з РУНН у двох виконаннях — щоглова КТПМ-400 кВА та КТПГС-630 кВА міського типу: 8 PDF-файлів (8 аркушів) — однолінійні схеми шафи РУНН з переліками елементів, опитувальні листи для замовлення, габаритно-компонувальний кресленик, схема шафи зовнішнього освітлення, а також план розташування обладнання та складальний кресленик каркаса панелі ЩО-90 для КТПГС-1000. Кресленики виконані інженерами ЛК Енергія за реальними замовленнями виробництва (2022 рік). PDF — у вільному доступі нижче, DWG-комплект — безкоштовно за запитом через форму.

Що таке КТП з РУНН і коли застосовують

Комплектна трансформаторна підстанція (КТП) 10/0,4 кВ — це підстанція повної заводської готовності, яка приймає електроенергію на напрузі 10 кВ, знижує її силовим трансформатором до 0,4 кВ і розподіляє між споживачами. Конструктивно КТП складається з трьох вузлів: розподільчого пристрою вищої напруги (РУВН) із силовими запобіжниками, силового трансформатора (у цьому рішенні — ТМГ) та розподільчого пристрою нижчої напруги (РУНН). РУНН — це шафа 0,4 кВ із ввідним комутаційним апаратом, автоматичними вимикачами відхідних ліній, трансформаторами струму та вузлом комерційного обліку.

За конструкцією розрізняють щоглові КТПМ — підстанції на опорній конструкції з шафою РУНН зовнішнього встановлення, та КТПГС міського типу — у металевій оболонці з окремими відсіками РУ-10 кВ, трансформатора і РУ-0,4 кВ. У цьому комплекті представлені обидва виконання.

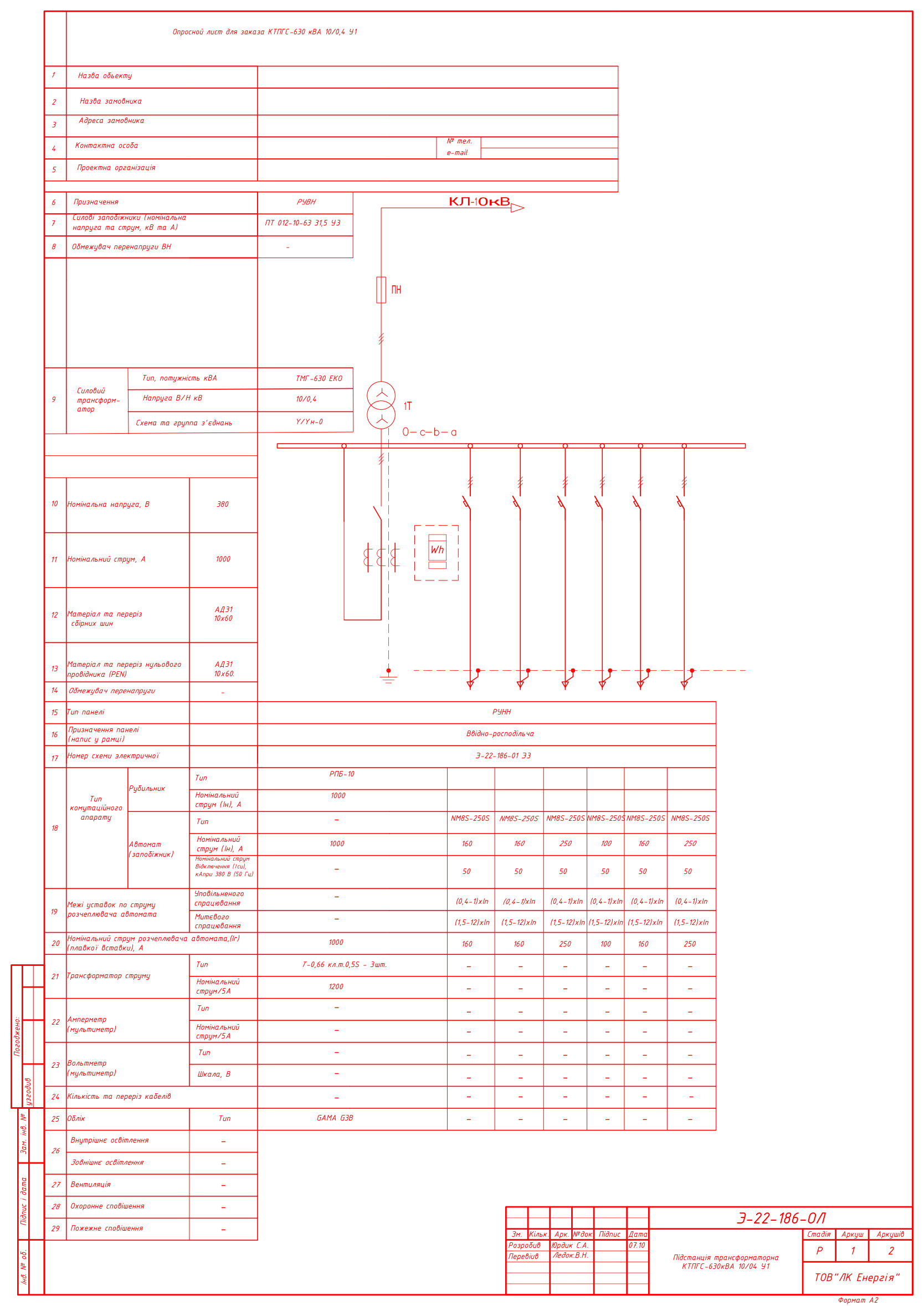

Рішення закриває типову задачу проєктувальника зовнішнього електропостачання: однолінійна схема КТП з боку 0,4 кВ із переліком апаратури, бланк опитувального листа для замовлення підстанції на виробництві та габаритний кресленик для генплану. Застосовується при приєднанні нових споживачів до мереж 10 кВ — житлової забудови, комунальних та сільськогосподарських об’єктів — і при реконструкції зношених ТП. Склад відхідних ліній і потужність трансформатора адаптуються за опитувальним листом.

Технічні параметри рішення

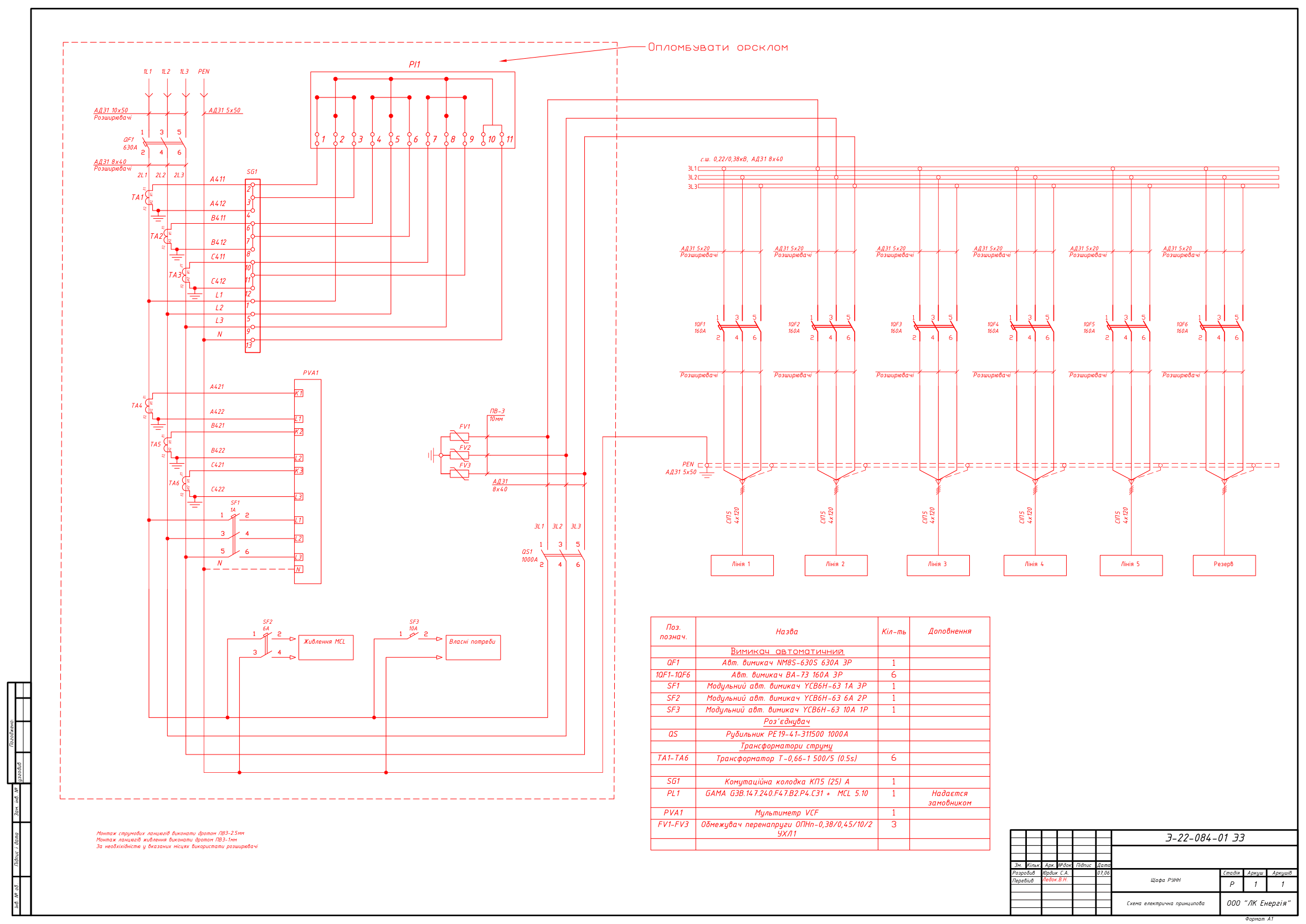

Виконання 1 — КТПМ-400 кВА 10/0,4 У1 (щоглова), кресленик 2022 р.

• Силовий трансформатор: ТМГ-400, 10/0,4 кВ, схема з’єднань D/Yн-11
• РУНН: 380 В, збірні шини 630 А (АД31 8×40), PEN АД31 5×50
• Ввід: автоматичний вимикач NM8S-630S 630A 3P + рубильник РЕ19-41-311500 1000А
• Відхідні лінії: 6 × ВА-73 160А 3Р (5 ліній СІП5 4×120 + резерв)
• Облік: трансформатори струму Т-0,66-1 500/5 кл. 0,5S (6 шт.), лічильник GAMA G3B.147.240 + модем MCL 5.10 (надається замовником), мультиметр VCF
• Обмежувачі перенапруг: ОПНп-0,38/0,45/10/2 УХЛ1 (0,4 кВ), ОПНп-10/12 (10 кВ)
• РУВН: силові запобіжники ПТ 012-10-50 31,5 У1 (номінальний струм 50 А, вимикальна здатність 31,5 кА)

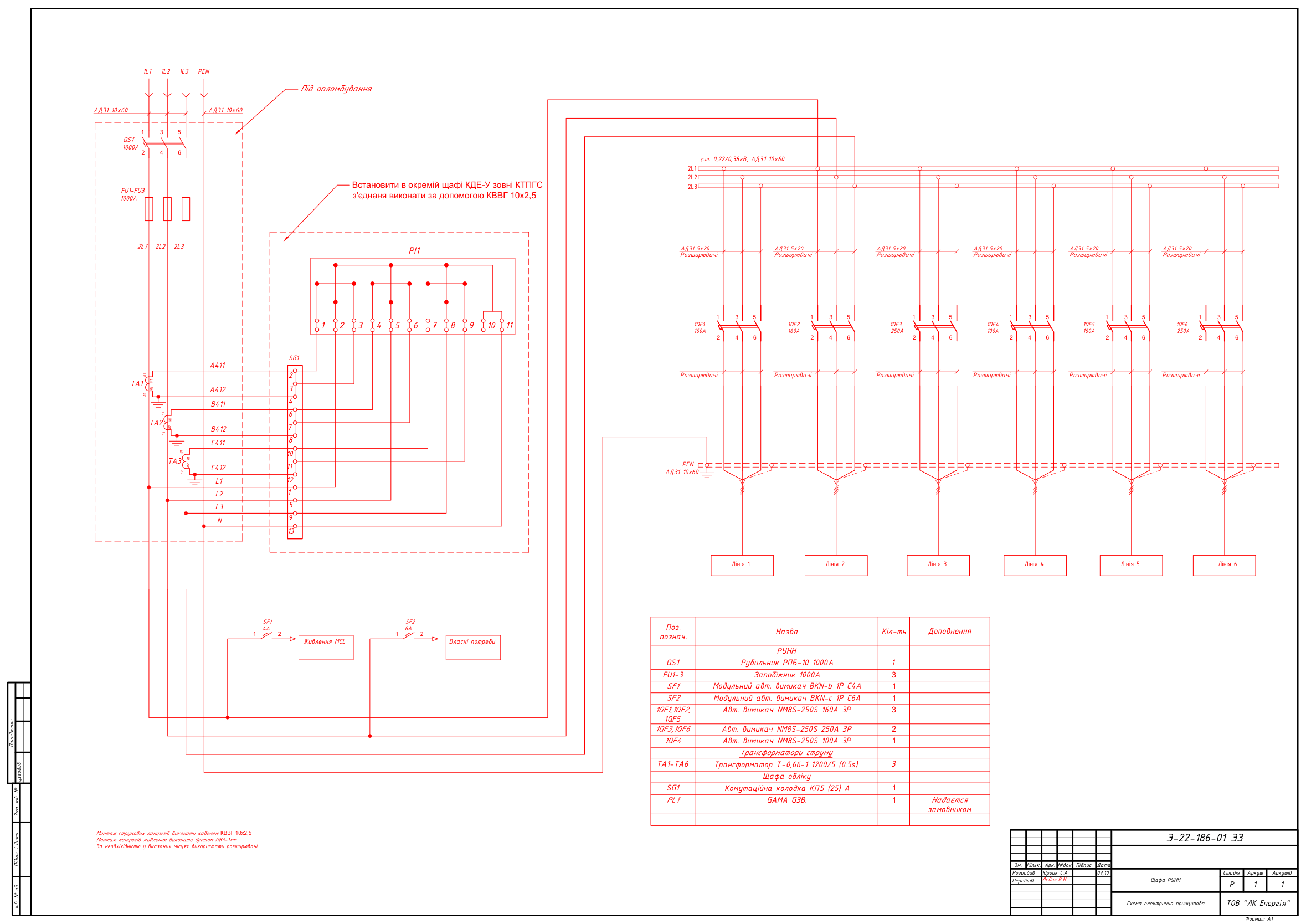

Виконання 2 — КТПГС-630 кВА 10/0,4 У1 (міського типу), кресленик 2022 р.

• Силовий трансформатор: ТМГ-630 ЕКО, 10/0,4 кВ, схема з’єднань Y/Yн-0
• РУНН: 380 В, збірні шини 1000 А (АД31 10×60), PEN АД31 10×60
• Ввід: рубильник РПБ-10 1000А із запобіжниками 1000А
• Відхідні лінії: 6 × NM8S-250S (160 А — 3 шт., 250 А — 2 шт., 100 А — 1 шт.)
• Облік: трансформатори струму Т-0,66 1200/5 кл. 0,5S (3 шт.), лічильник GAMA G3B у виносній шафі обліку КДЕ-У (під опломбування)
• Шафа зовнішнього освітлення: контактор RD 25-40 230V з ручним керуванням, сутінкове реле SOU-1 230V AC

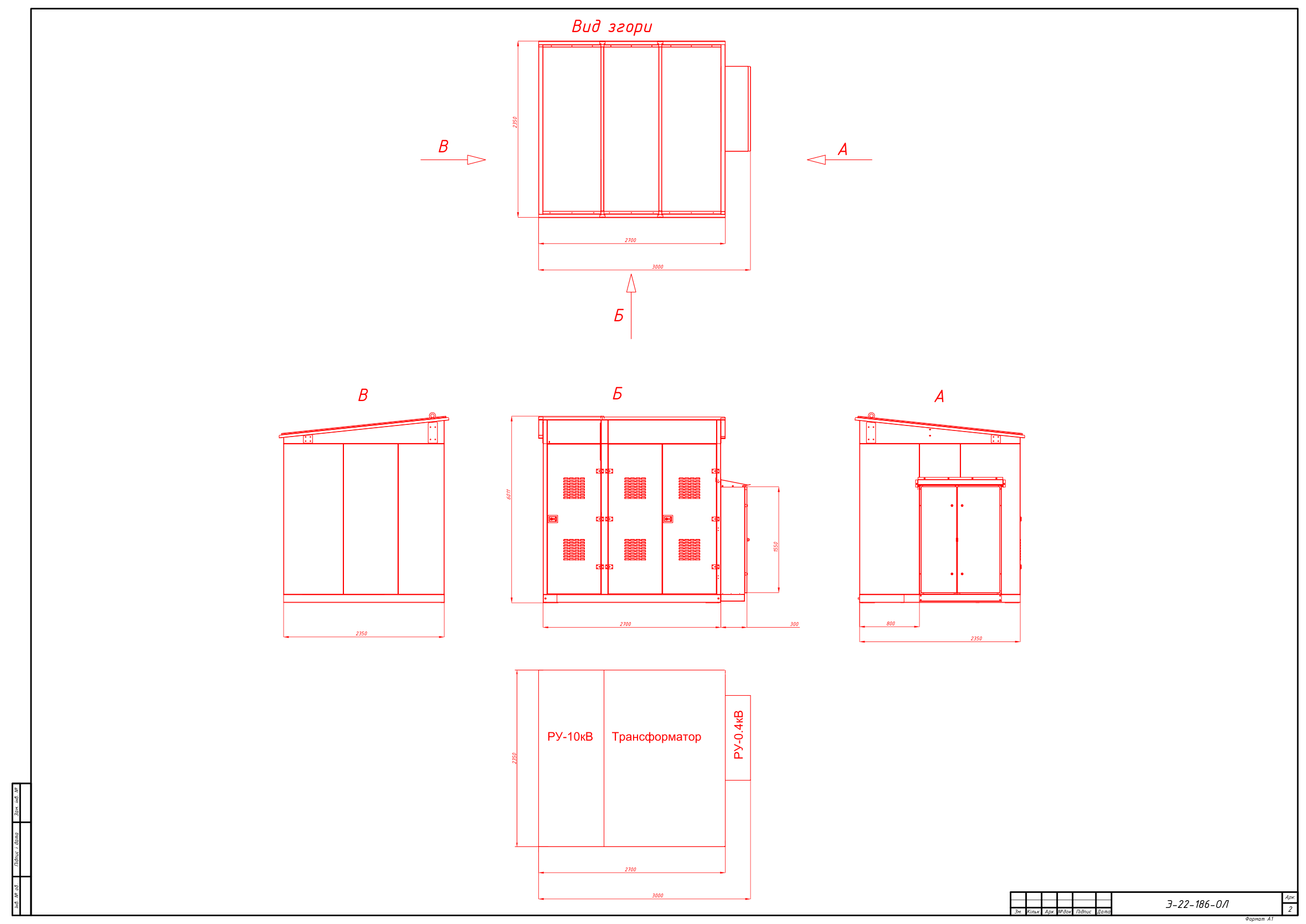

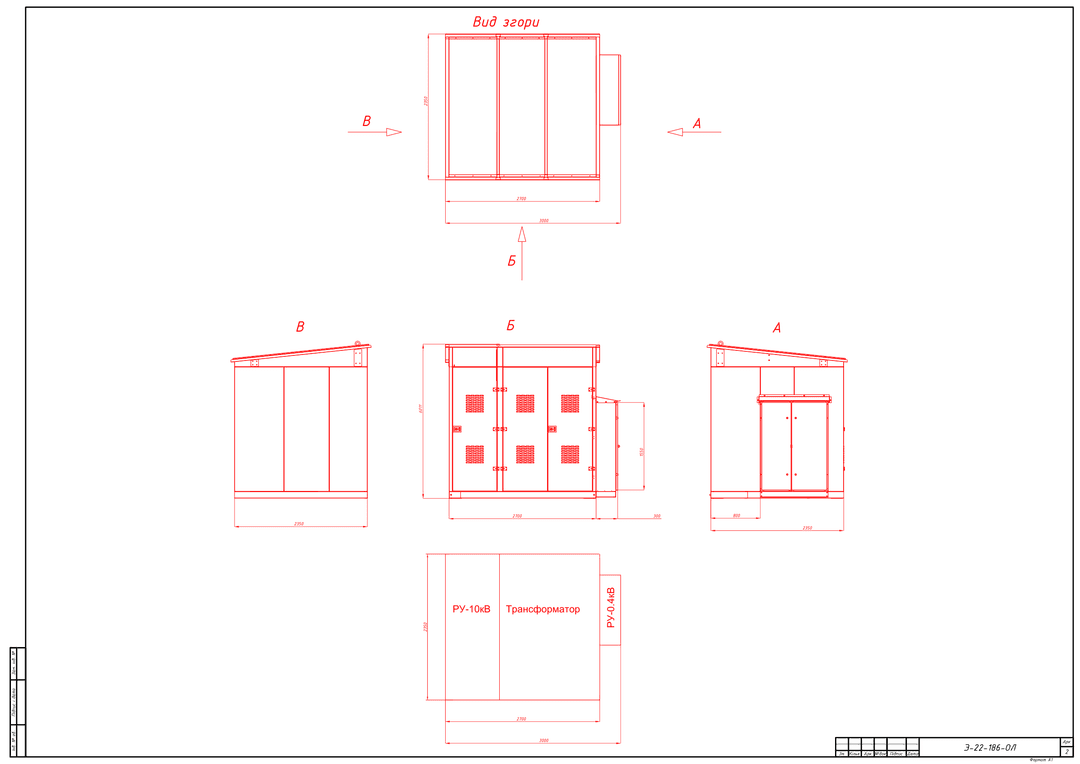

• Компоновка: окремі відсіки РУ-10 кВ / трансформатор / РУ-0,4 кВ, габарити в плані 3000×2350 мм
• РУВН: силові запобіжники ПТ 012-10-63 31,5 У3 (номінальний струм 63 А, вимикальна здатність 31,5 кА)

Решта параметрів конкретного виконання (потужність трансформатора, номінали відхідних ліній, освітлення, вентиляція, сигналізація, кліматичне виконання) узгоджується за опитувальним листом.

Кресленики 2022 року: основні написи українською, окремі позначення та заголовки таблиць — російською.

Склад комплекту і завантаження

У заголовку бланка опитувального листа оригіналу — друкарська помилка «КТПМ-250»; за штампом і трансформатором виконання — 400 кВА.

Для КТПГС-1000 додатково доступні: план розташування обладнання та складальний кресленик каркаса панелі ЩО-90.

Прев’ю креслеників

DWG-комплект за запитом

Повні DWG-моделі обох виконань (схема РУНН + опитувальний лист + габаритний кресленик у одному файлі AutoCAD) надішлемо на email безкоштовно.

Часті питання

Чи можна використати ці схеми у робочому проєкті?

Так — як типове рішення-основу. Прив’язку до конкретного об’єкта, розрахунок навантажень і перевірку відповідності чинним ПУЕ/ДСТУ забезпечує проєктувальник. Кресленики виконані за реальними замовленнями виробництва ЛК Енергія 2022 року.

Яка апаратура закладена в схемах?

Автоматичні вимикачі NM8S (250S/630S) і ВА-73, рубильники РПБ-10 та РЕ19-41, трансформатори струму Т-0,66 кл. 0,5S, лічильник GAMA G3B з модемом MCL, обмежувачі перенапруг ОПНп, модульні апарати BKN. Виконання на іншій апаратурі узгоджується за опитувальним листом.

Як отримати DWG-файли?

Заповніть форму на цій сторінці — надішлемо DWG-комплект на email протягом робочого дня.

Чи виготовляє ЛК Енергія КТП за цими схемами?

Так. Виробляємо КТП (щоглові та міського типу), шафи РУНН, комірки КСО/КРУ, панелі ЩО-90 на власному виробництві в Одесі — з 2015 року виготовлено понад 3000 одиниць обладнання.

Чи допоможете адаптувати рішення під мій об’єкт?

Так, консультуємо проєктувальників щодо вибору потужності трансформатора, номіналів апаратури та заповнення опитувального листа: +38 067 104 94 91.

Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, перевірку селективності захисних апаратів та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проєктувальник. ЛК Енергія не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
