КРП-4000/0,4 У1 — комплектна розподільча підстанція 4000 А у блок-боксі

Задача

Замовнику 2026 року потрібен був головний розподільчий вузол 0,4 кВ для промислового об'єкта — на струм 4000 А, з розподілом по чотирнадцяти відхідних лініях і власними потребами. З двома вимогами поверх електрики:

• зовнішнє розміщення — вузол мав приїхати готовим модулем, а не збиратися на майданчику;
• стабільний клімат усередині — обладнання 0,4 кВ на повному струмі виділяє тепло, яке треба відводити цілий рік.

Рішення

Зробили не «шафи окремо, бокс окремо», а єдиний виріб під ключ: комплектну підстанцію КРП-4000/0,4 У1 у складі чотирнадцяти силових шаф ШС і шафи власних потреб ЩСН (для резервування вводів виготовляємо також шафи АВР), змонтовану всередині утепленого блок-бокса зовнішнього виконання.

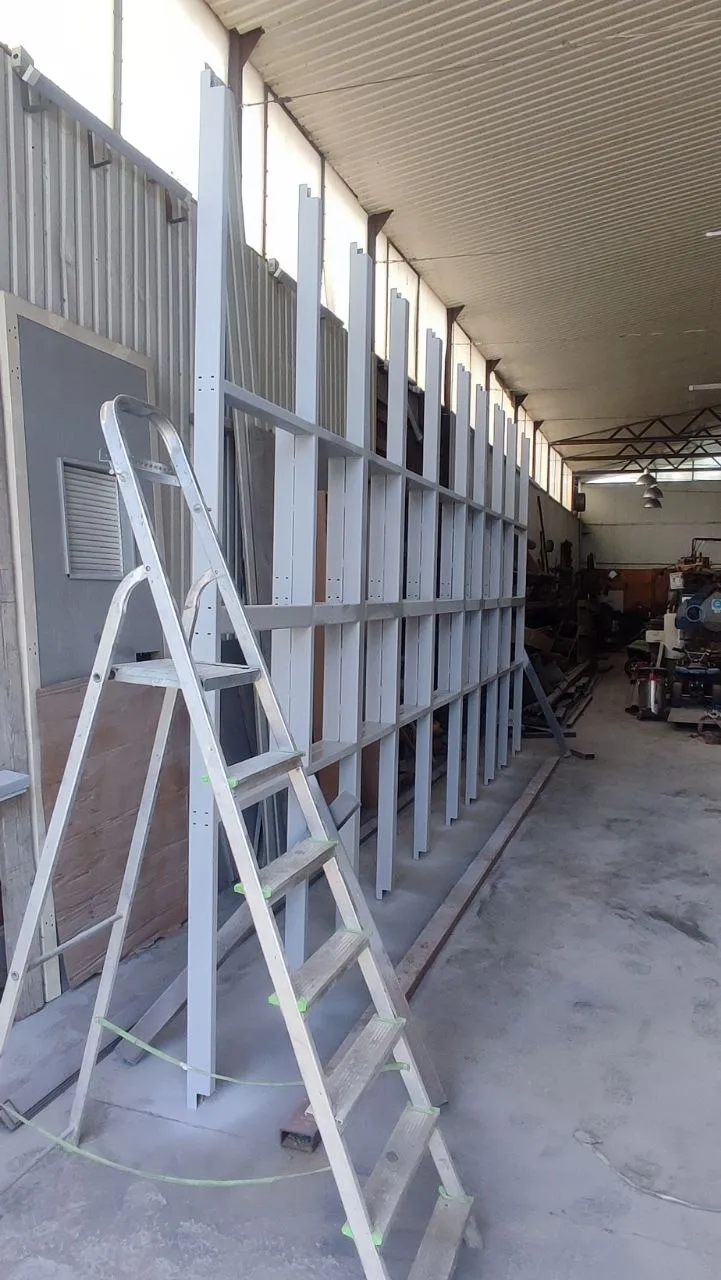

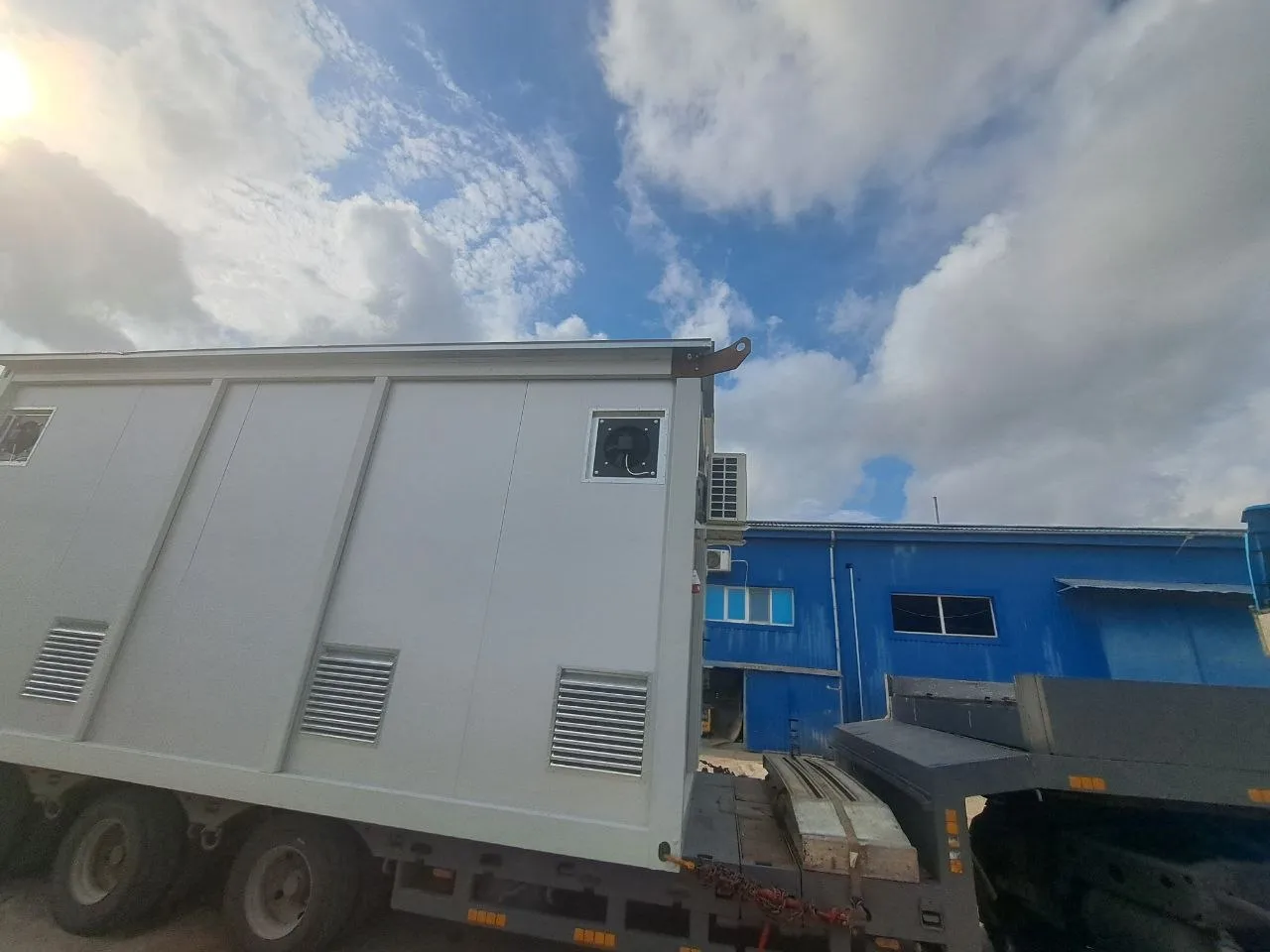

• Каркас і корпус — власне виробництво: від пофарбованих профілів до готового блок-бокса з двосхилим дахом і рифленою підлогою.

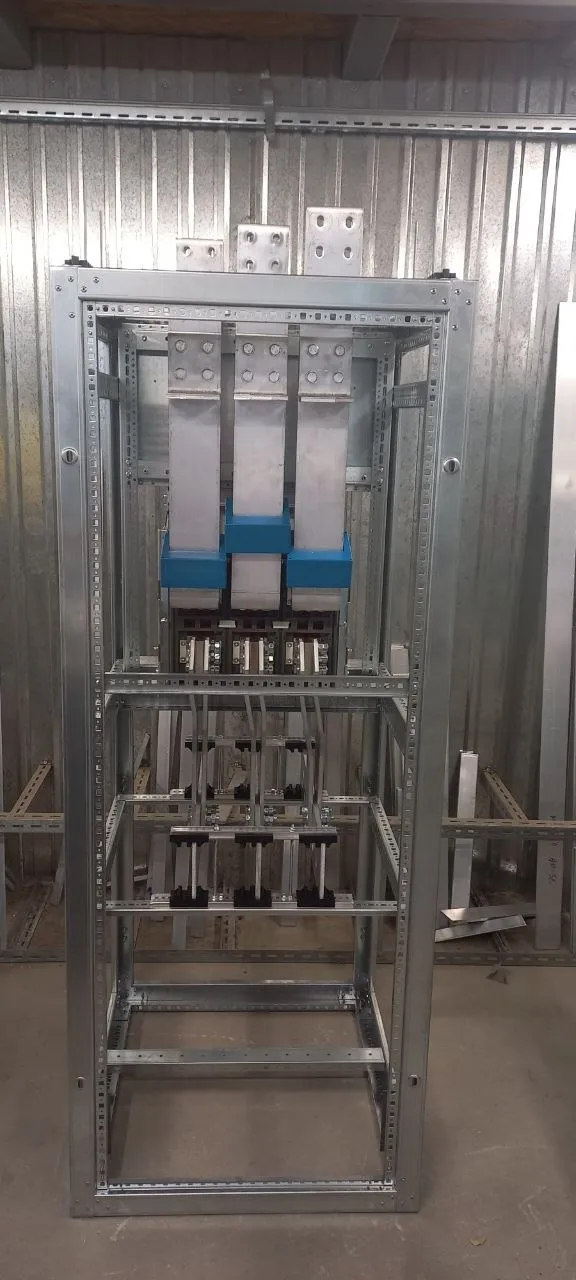

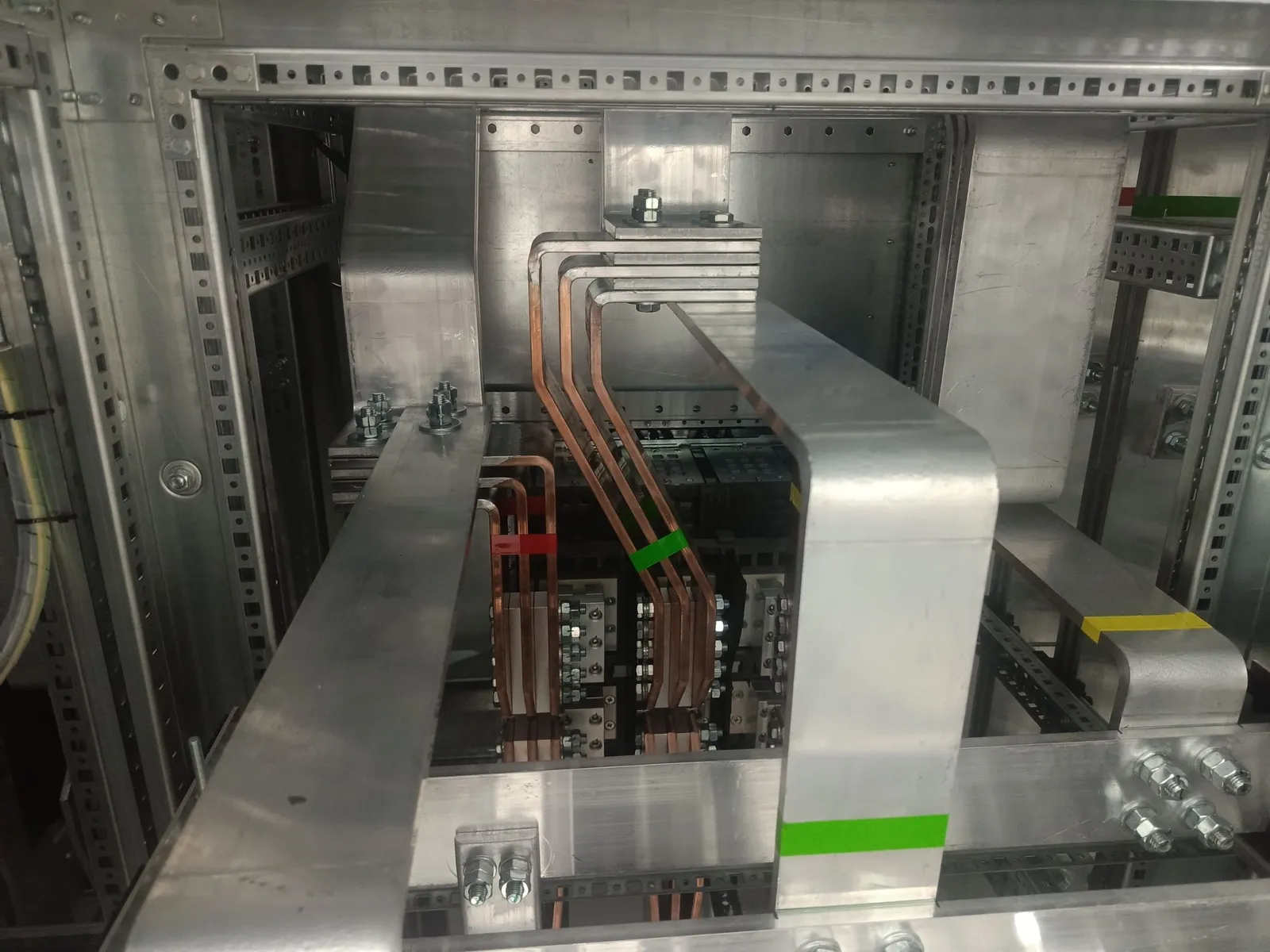

• Збірні шини та ошиновка — під розрахований струм, з фазним маркуванням.

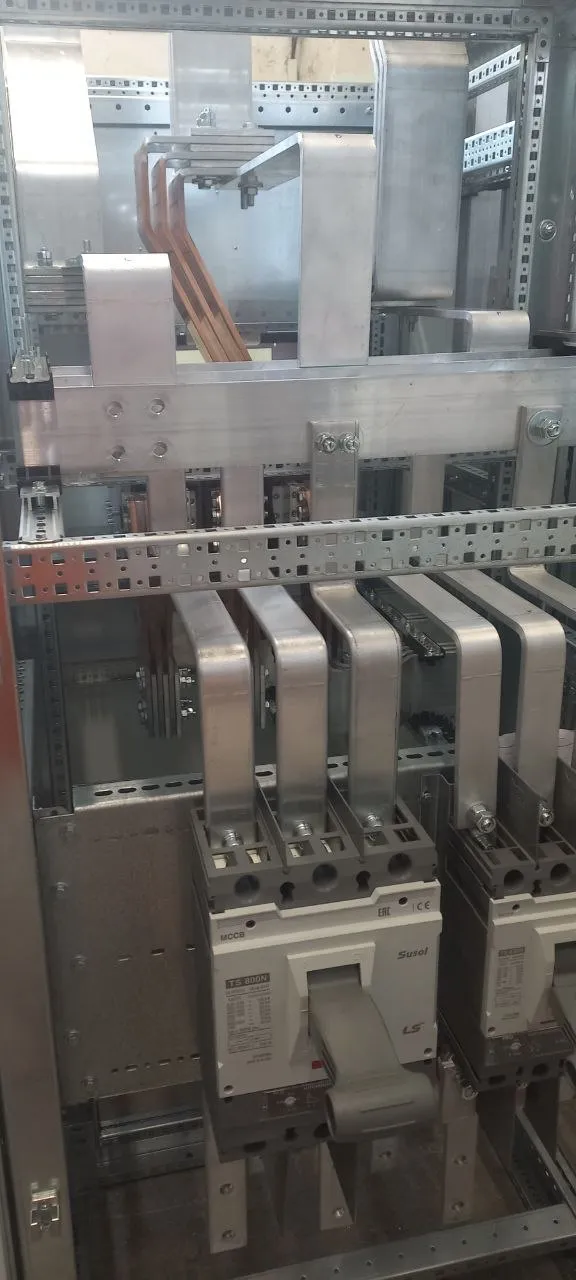

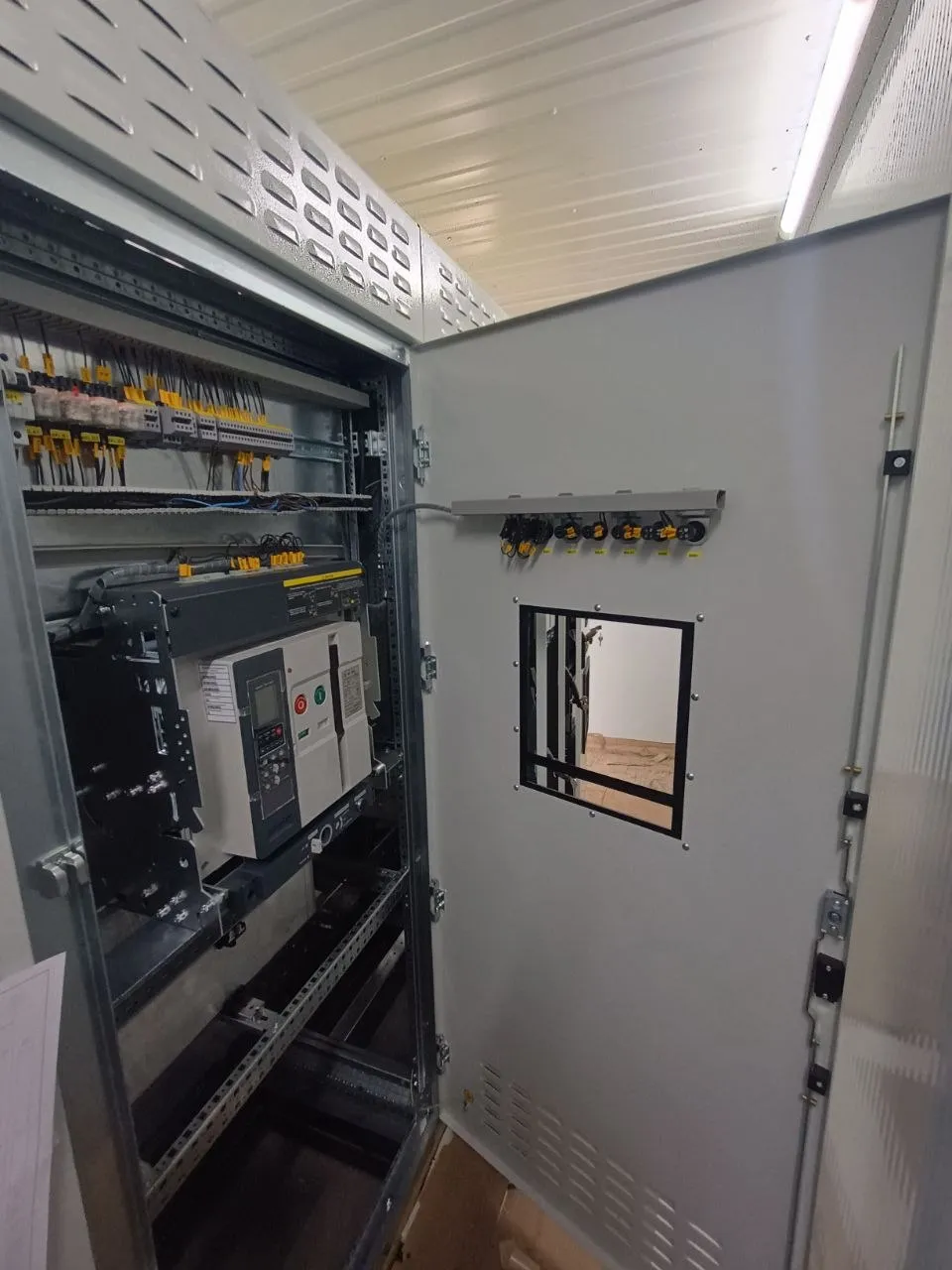

• Комутаційна апаратура — викотні повітряні автоматичні вимикачі, аналізатори мережі, трансформатори струму.

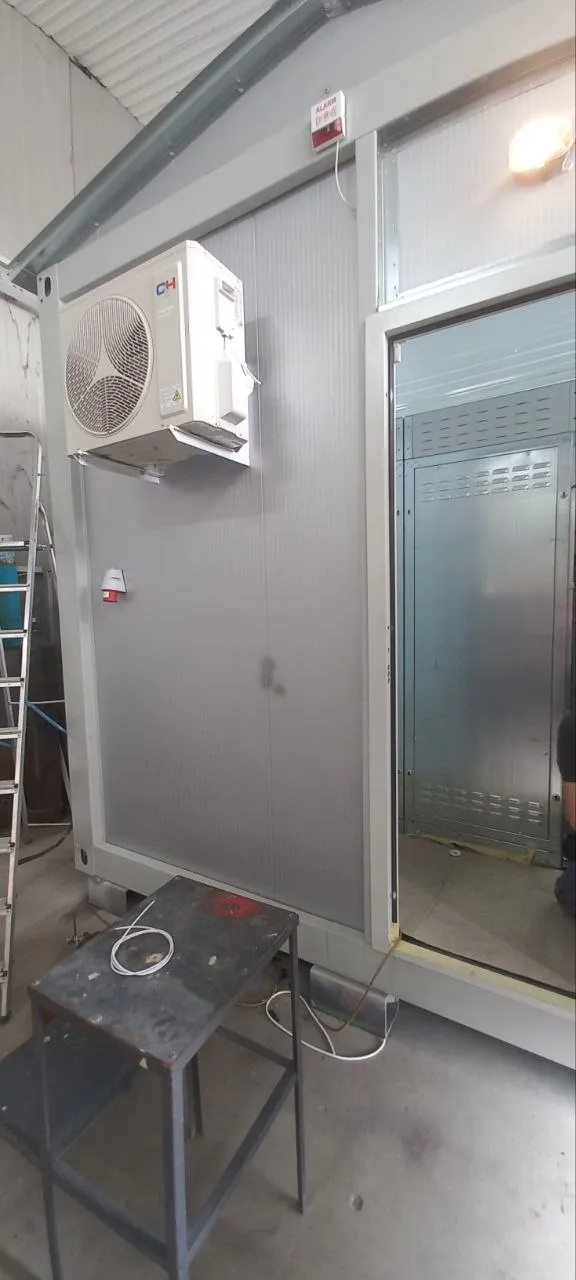

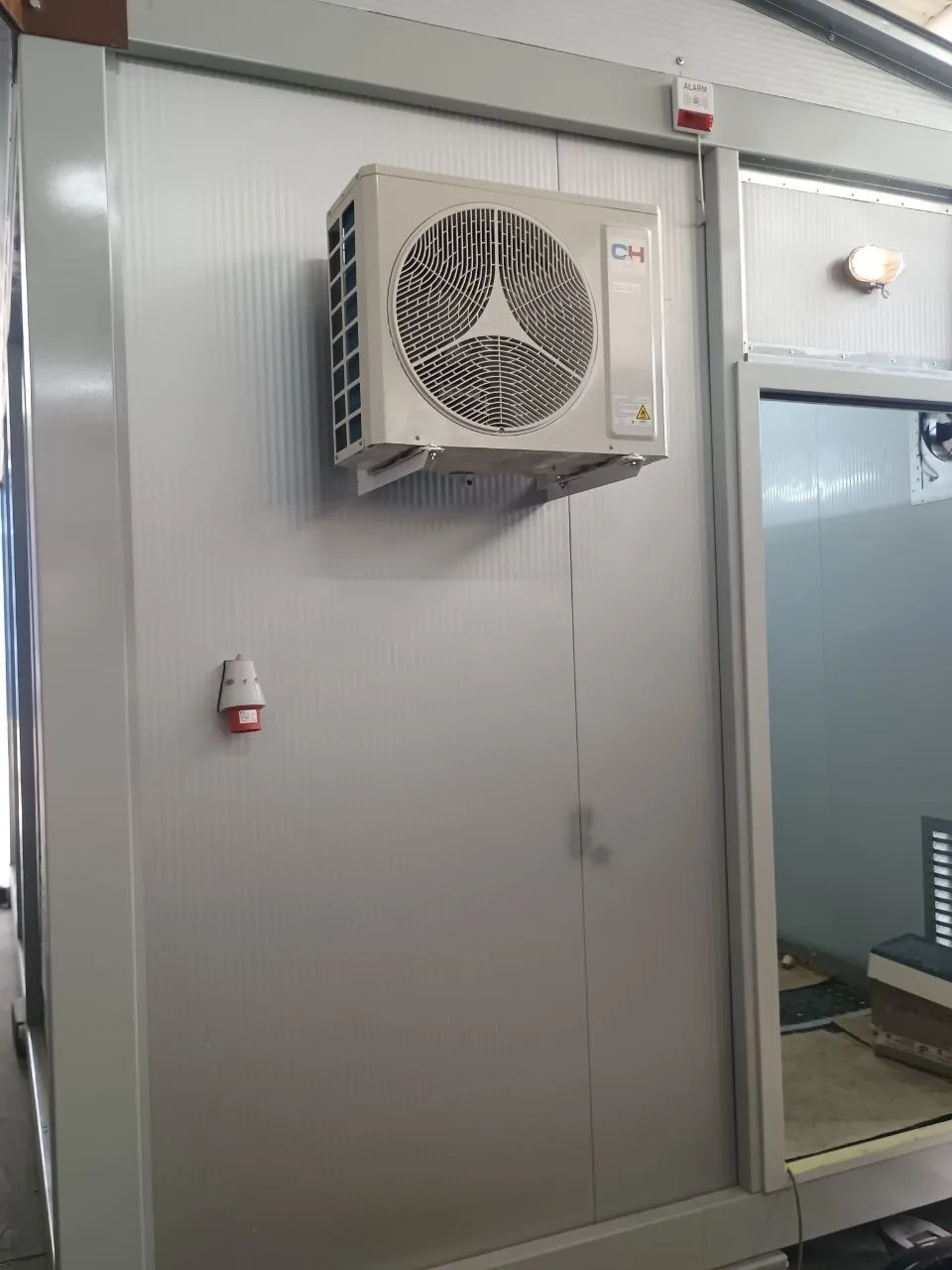

• Клімат — примусове охолодження двома контурами одразу: припливно-витяжна вентиляція (осьові вентилятори + жалюзі) та кондиціювання (спліт-системи). Це і дало виконання У1 зі ступенем захисту IP54.

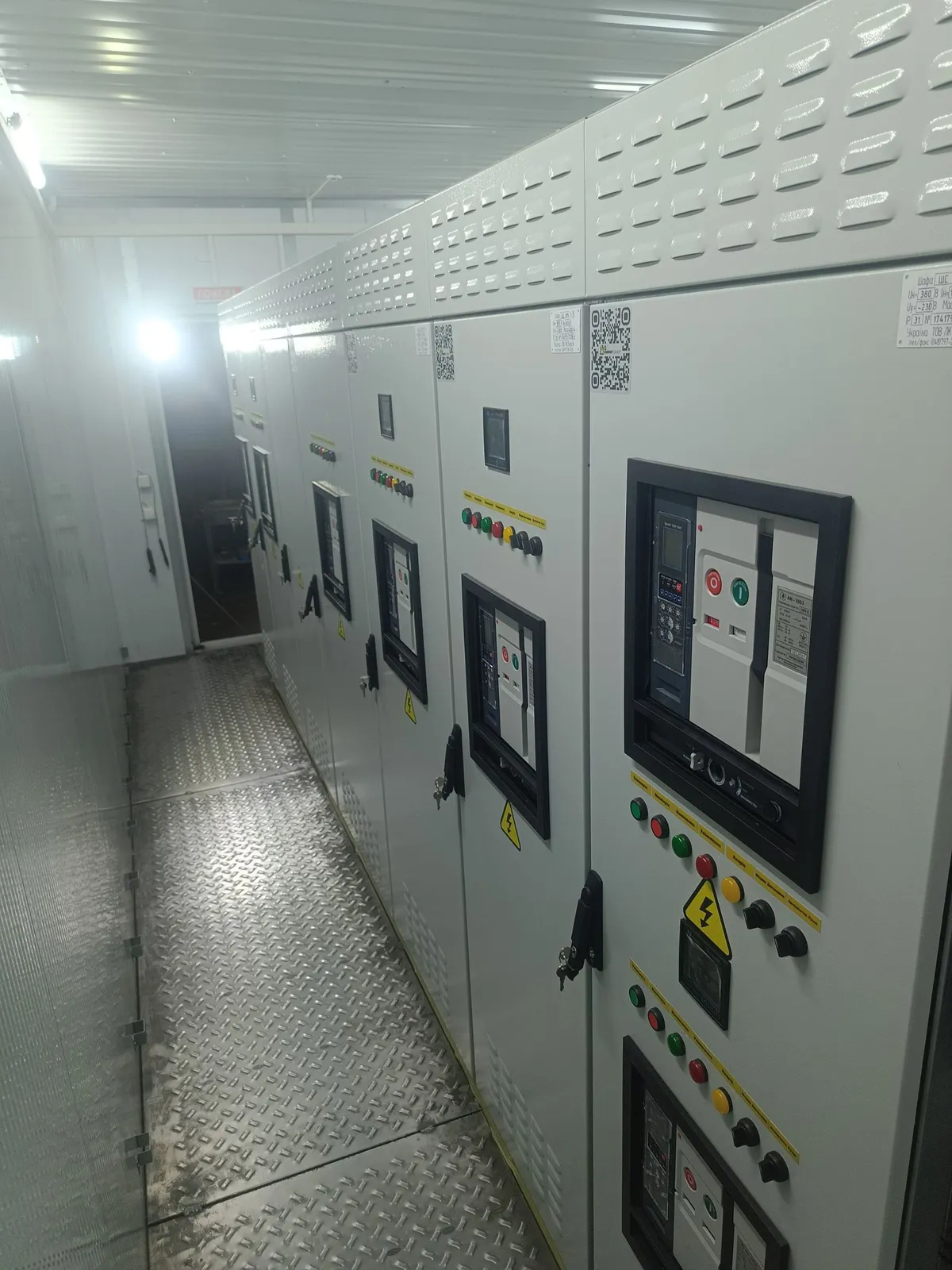

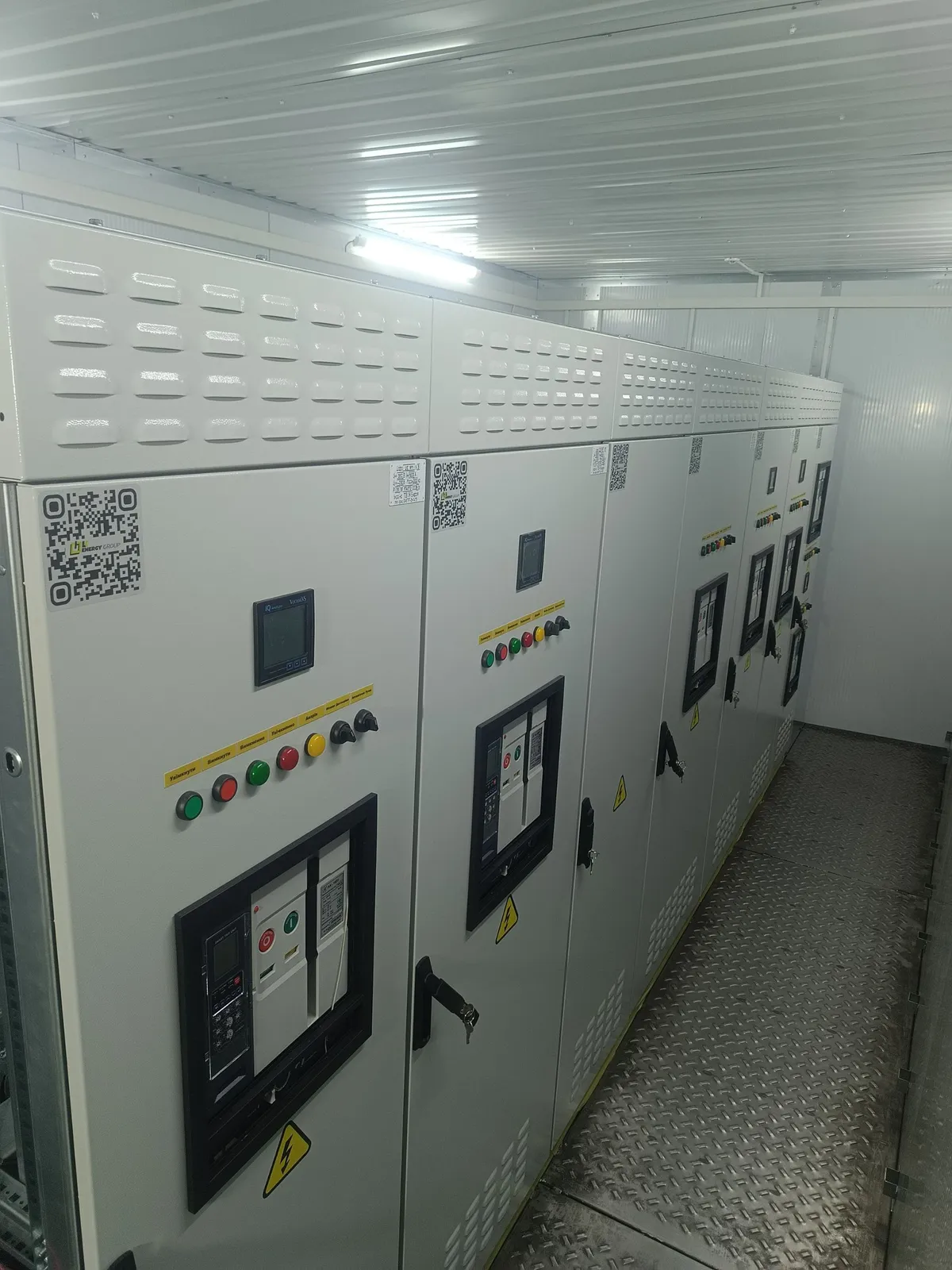

• Паспортизація — кожна шафа має власний заводський паспорт і QR-код на дверцятах: на об'єкті видно, що це за шафа, її параметри й номер, без паперового архіву.

Уся електрика — від однолінійної схеми до заводських випробувань — в одних руках, на власному заводі.

Цифри (з паспортів)

Підстанція КРП-4000/0,4 У1

Кожна силова шафа ШС

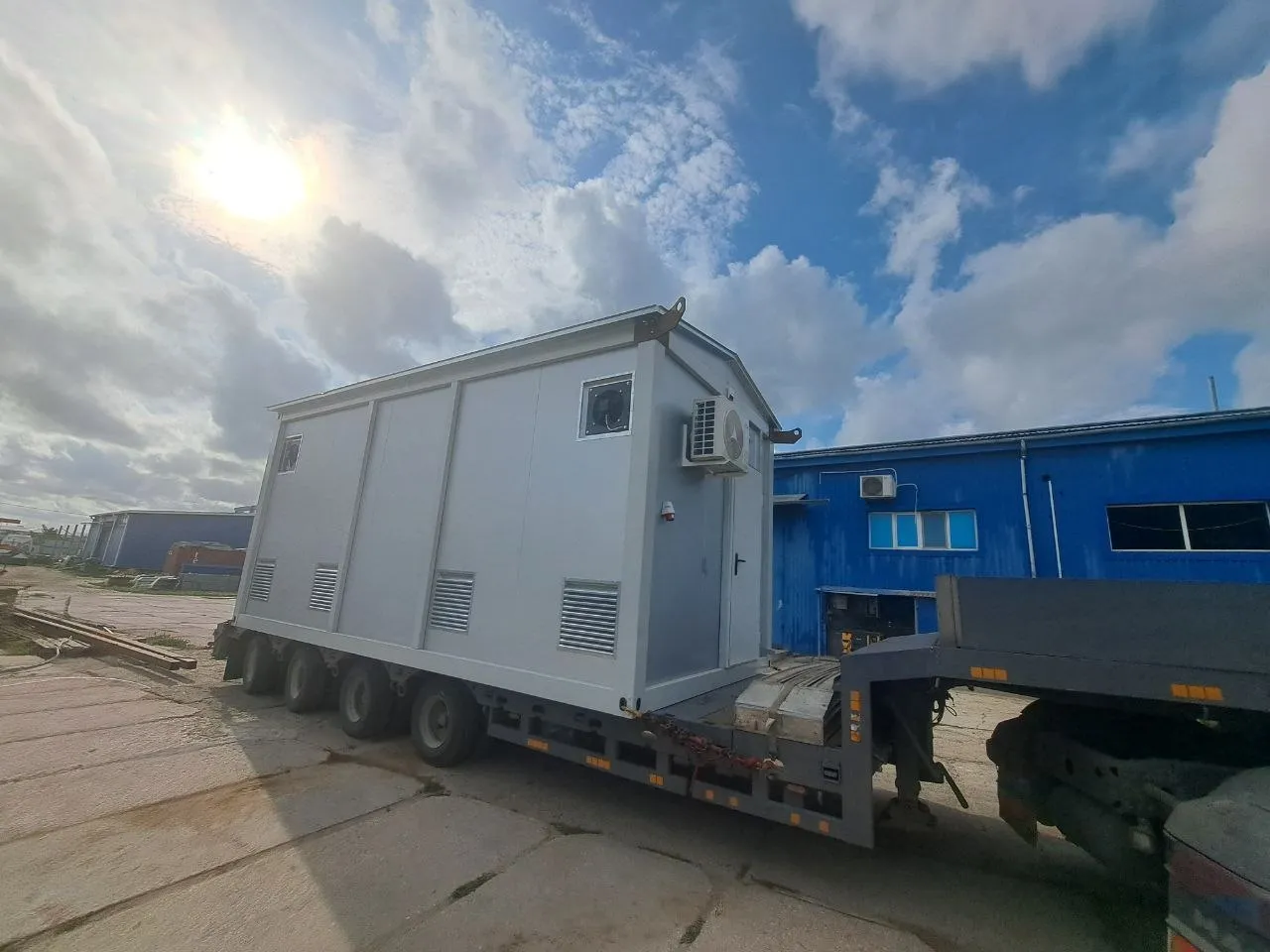

Фотозвіт: від заготовки до відвантаження

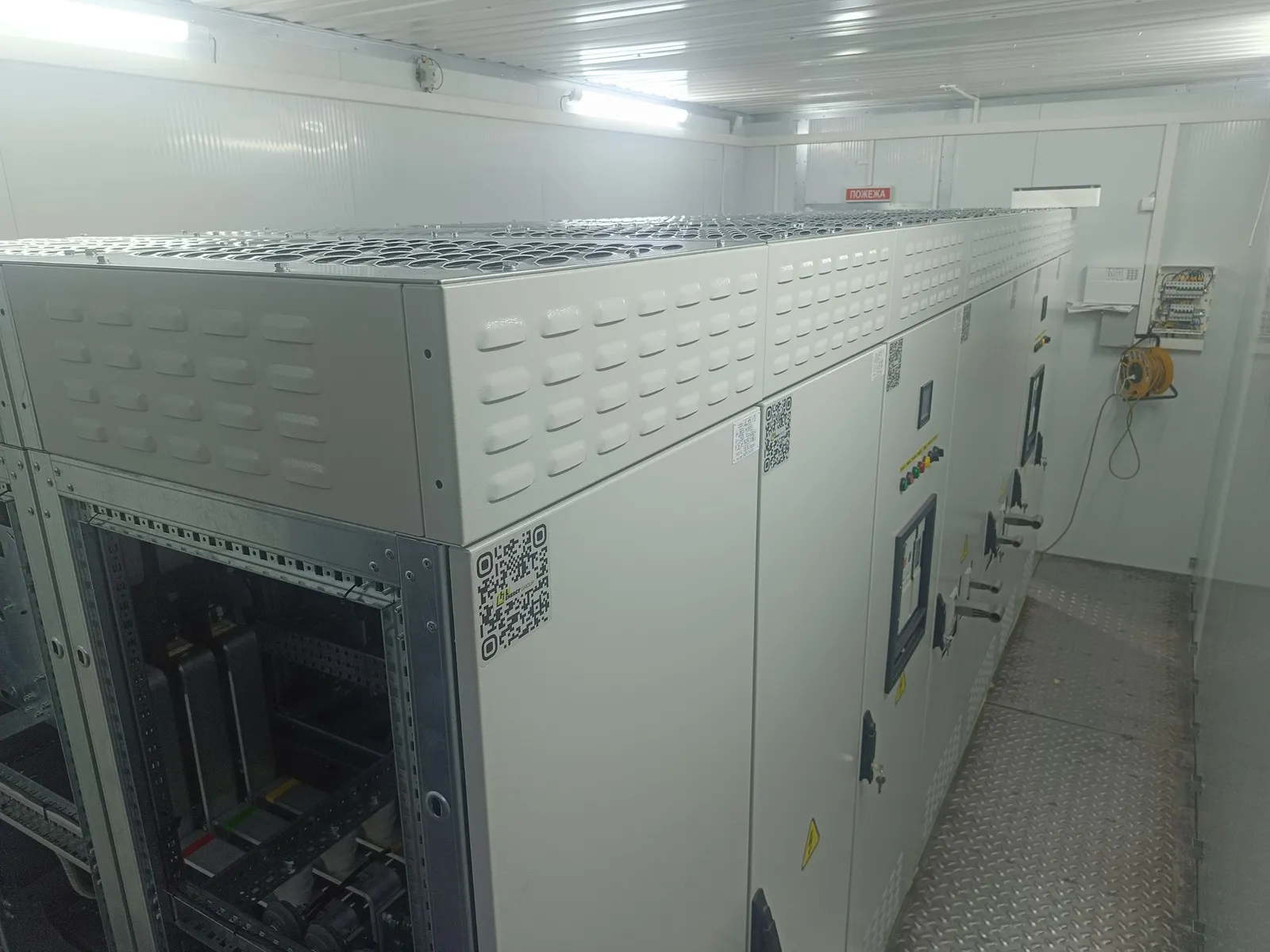

У блок-боксі — 14 силових шаф, 4000 А, 2700 кВА. Підтверджено заводськими паспортами.
