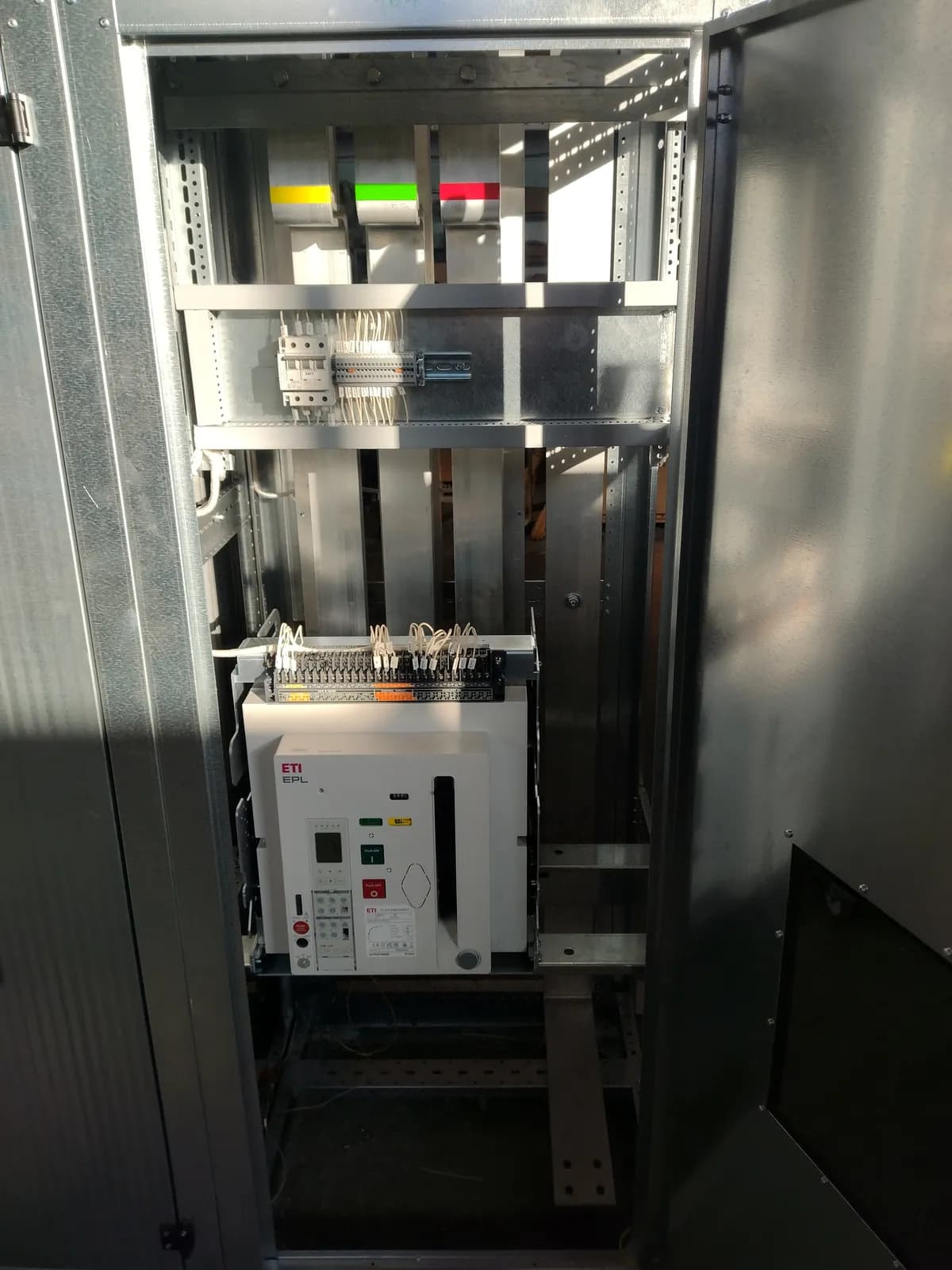

ЩО-90 на 2000 А: головний розподільчий щит із викотними повітряними автоматами

Задача

Об'єкту потрібен був головний щит 0,4 кВ на великий струм — 2000 А — з двома вводами й секціонуванням.

Ключова вимога стосувалася не електрики, а експлуатації: головний автомат на вводі — це те, що не можна довго тримати в ремонті. Потрібна була конструкція, у якій комутаційний апарат обслуговується без демонтажу панелі й без розбирання ошиновки.

Рішення

Зібрали щит на панелях ЩО-90 у виконанні з викотним елементом.

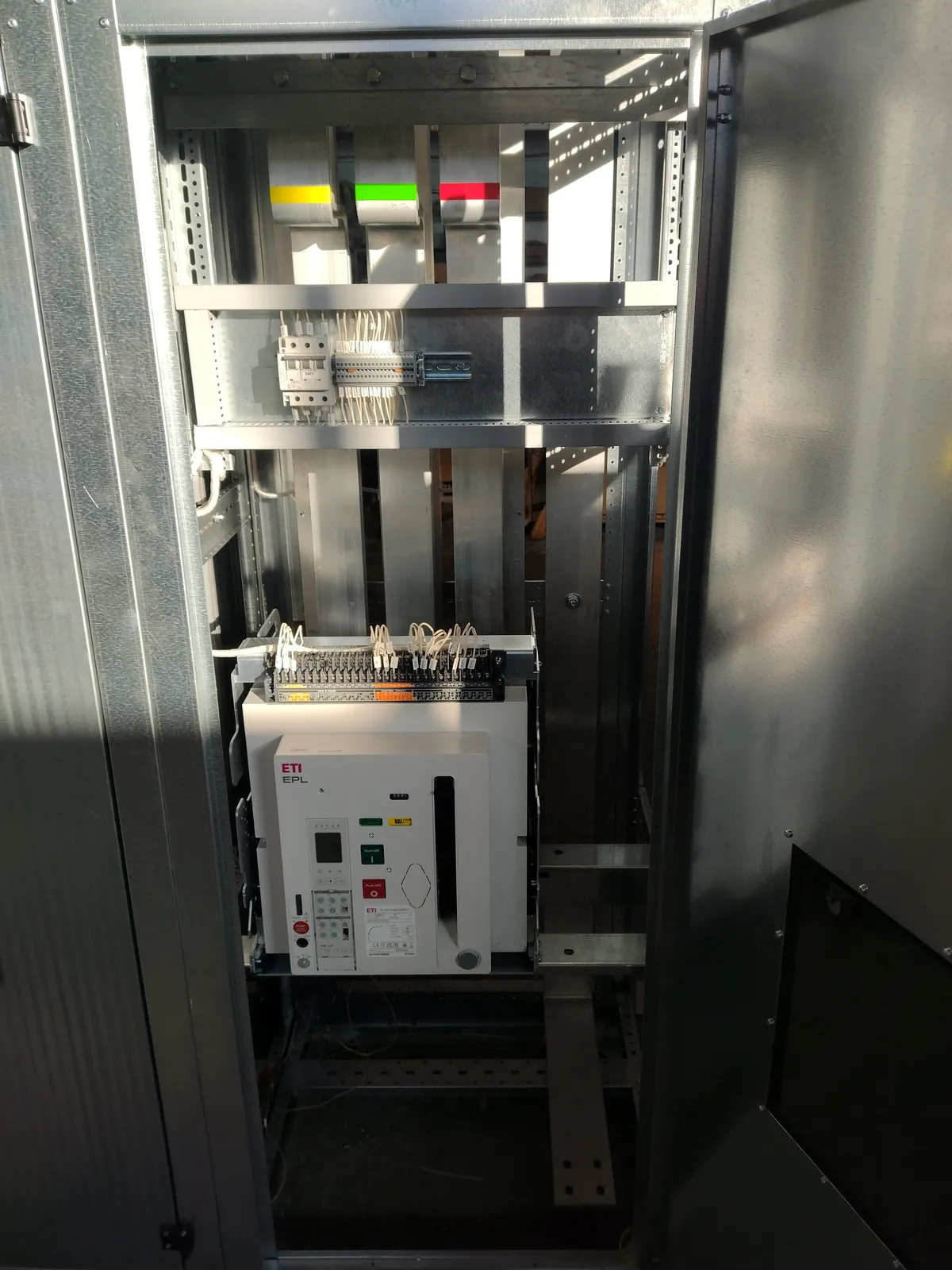

• Викотні повітряні автомати. Кожен автоматичний вимикач стоїть на висувній рамі: викочується з панелі для огляду, ревізії чи заміни — ошиновка при цьому лишається недоторканою. Це головна відмінність цього щита від звичайного ЩО-90 зі стаціонарними апаратами.

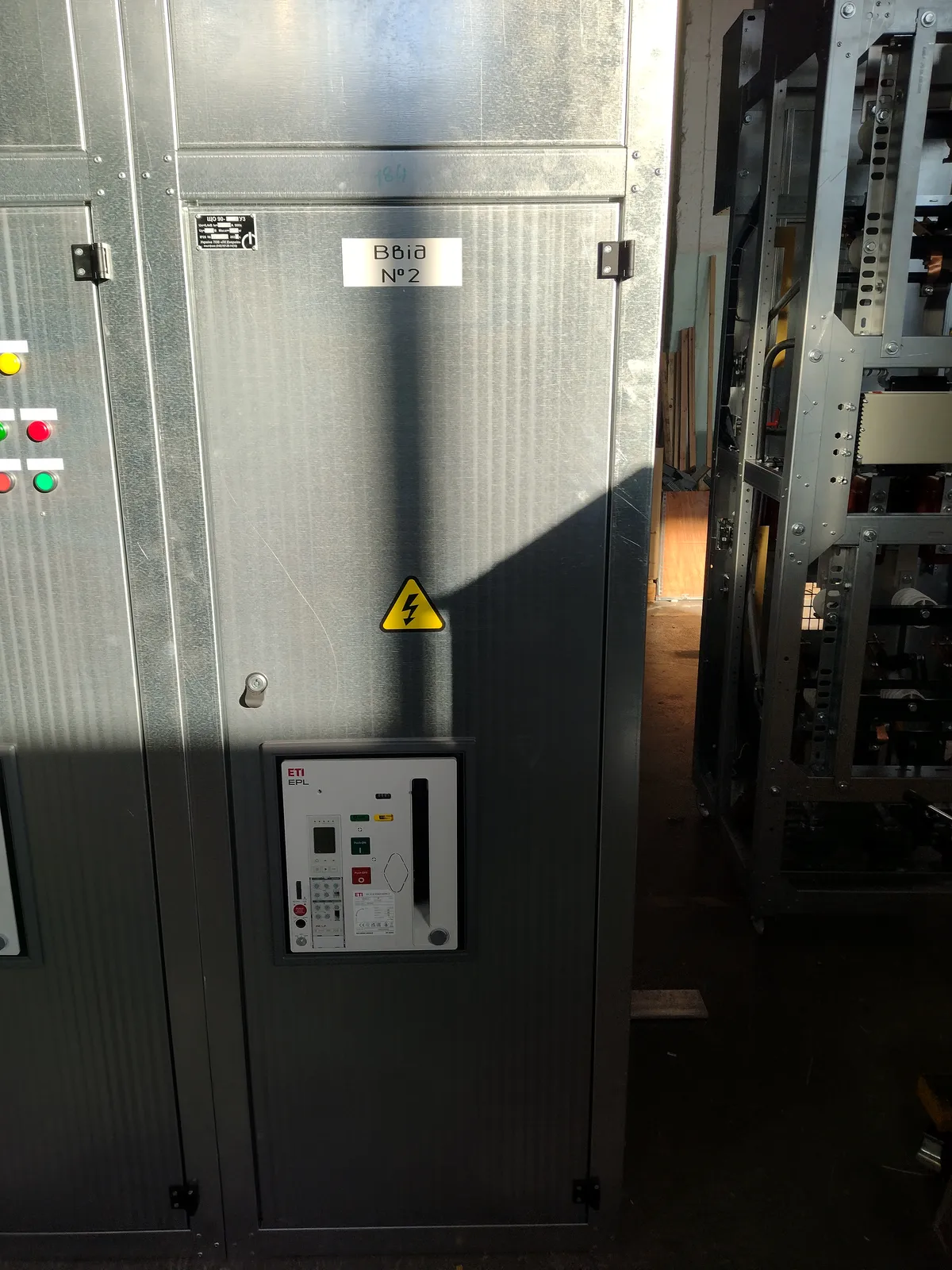

• Мікропроцесорні розчіплювачі з дисплеєм і налаштуванням характеристик просто на фасаді автомата.

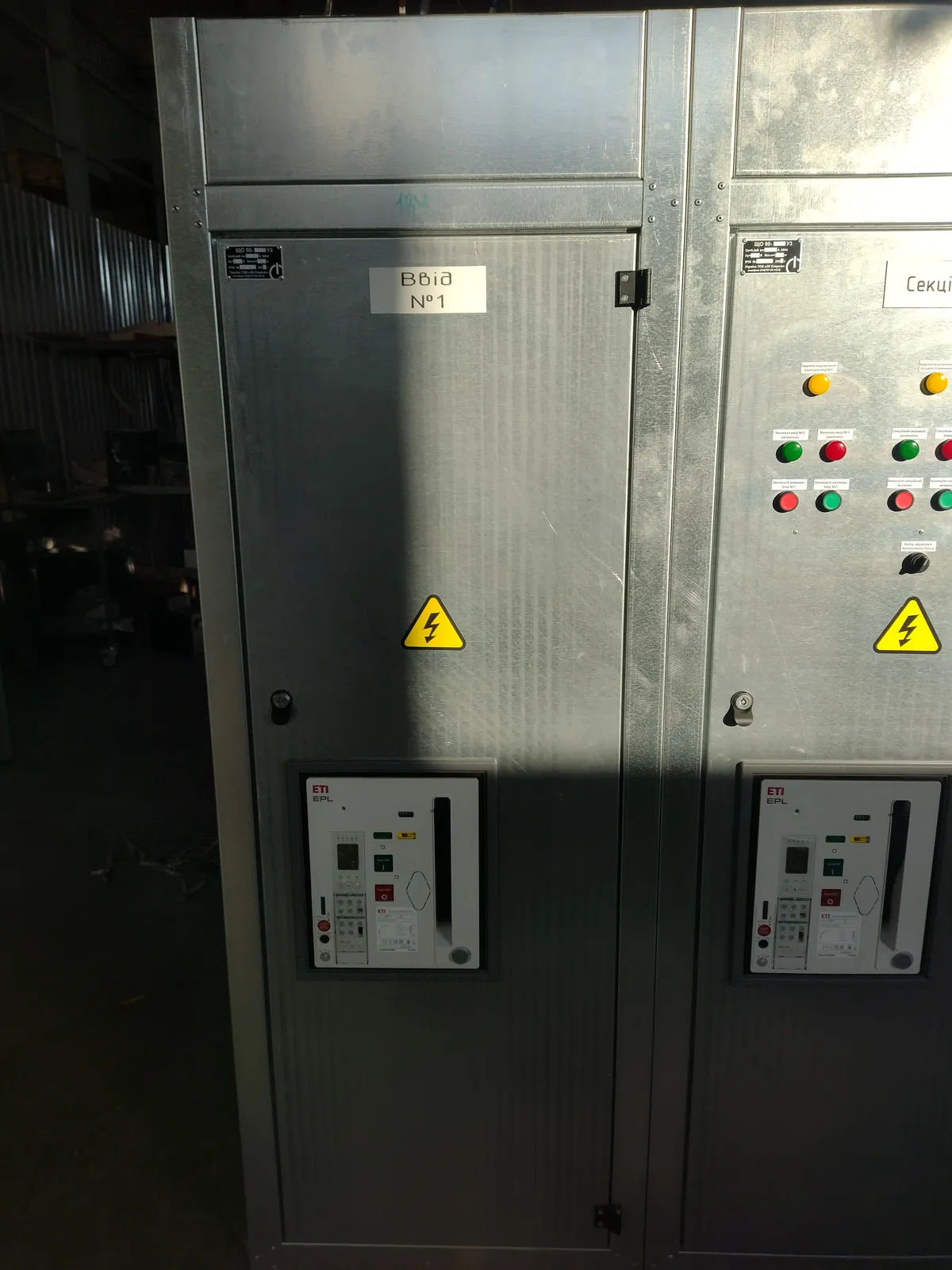

• Три панелі: «Ввід №1», «Ввід №2», «Секційна» — класична схема двостороннього живлення з секціонуванням шин.

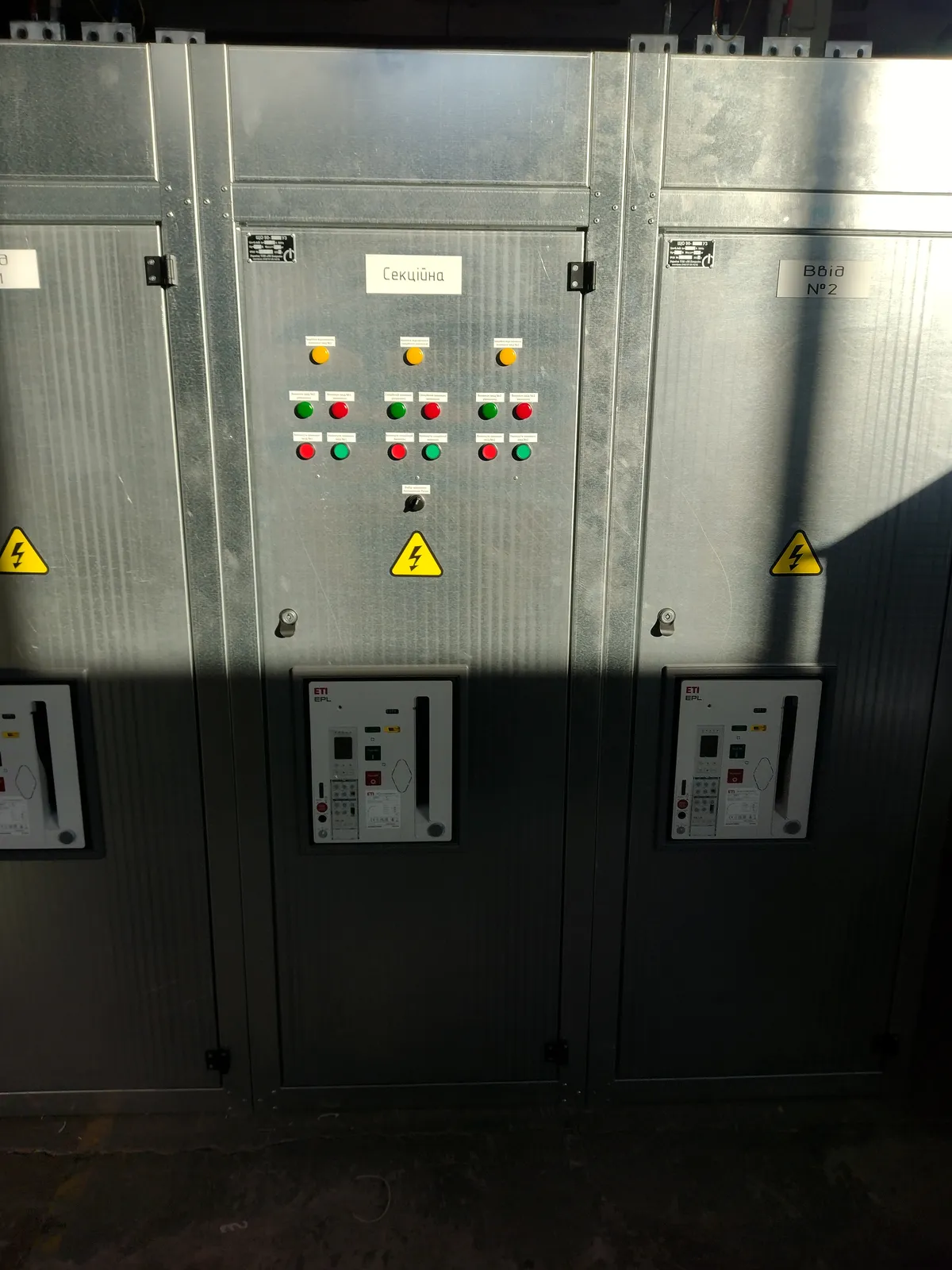

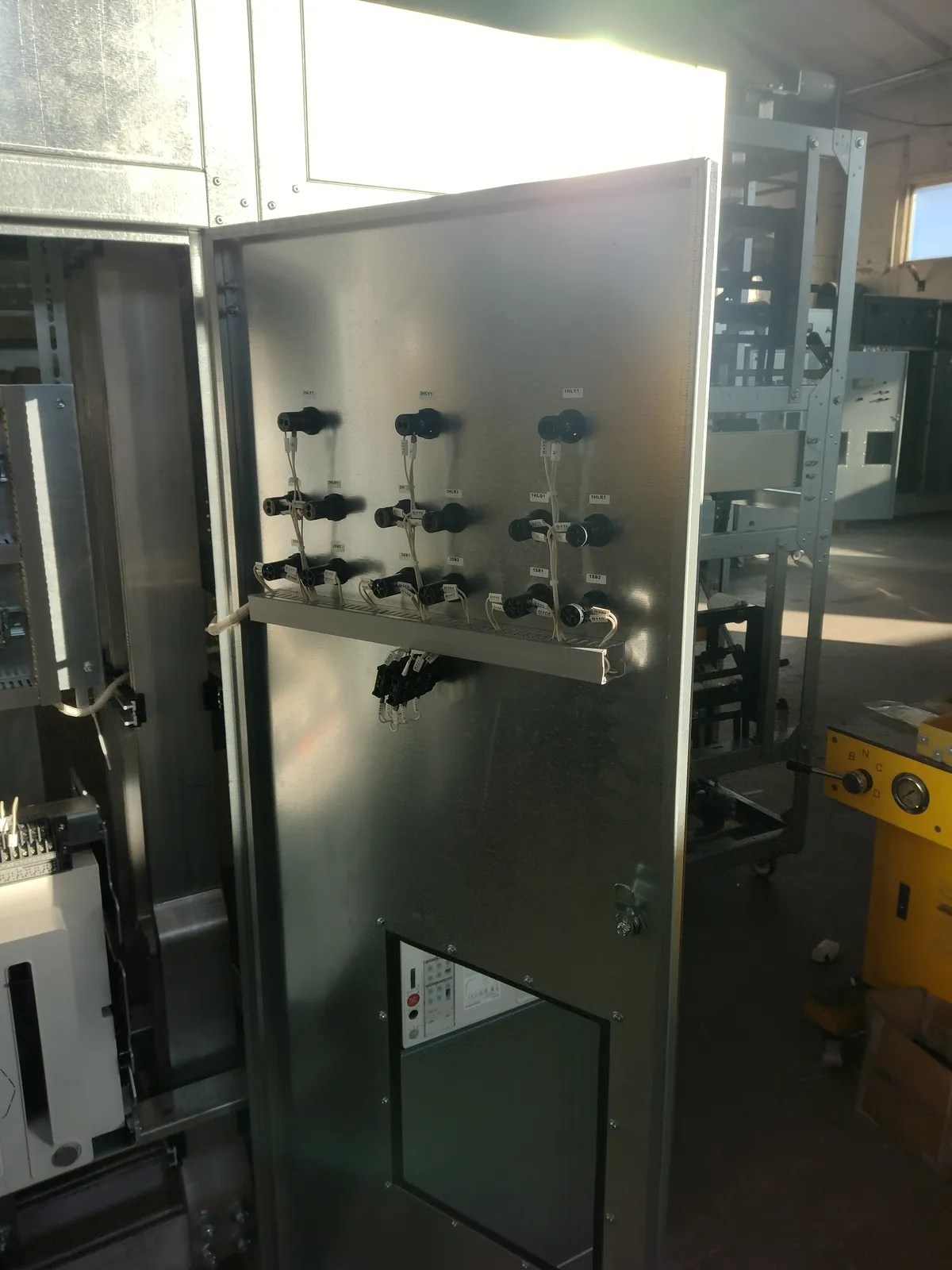

• Керування й сигналізація на фасаді. Кожна панель має підписані кнопки й лампи стану: увімкнення й вимкнення вводів і секційного апарата, положення, аварійні сигнали. Оператор працює з фасаду, не відчиняючи щит.

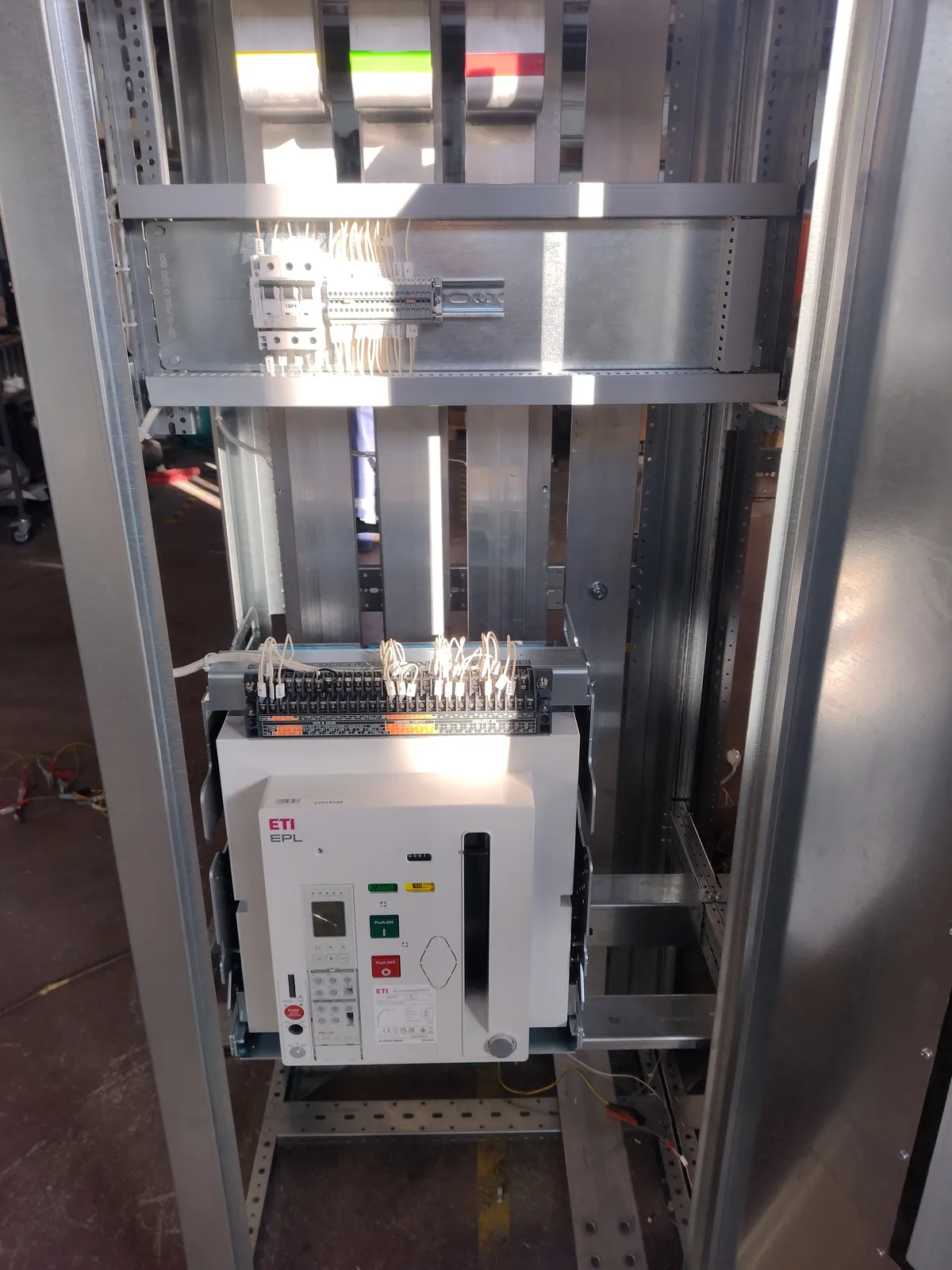

• Ошиновка з кольоровим фазним маркуванням, розрахована на 2000 А.

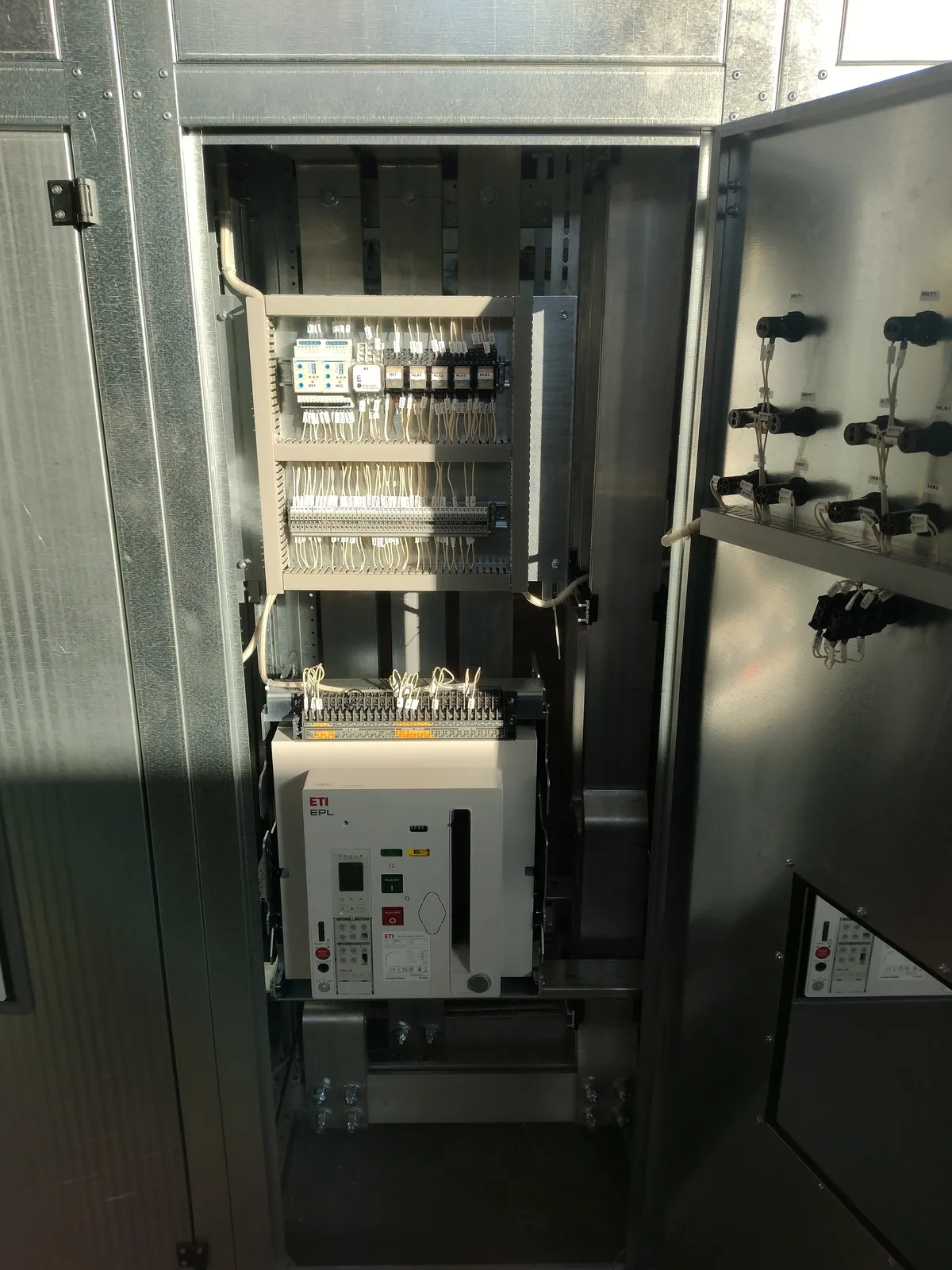

• Вторинні кола з промаркованими проводами й клемними рядами під кожне приєднання.

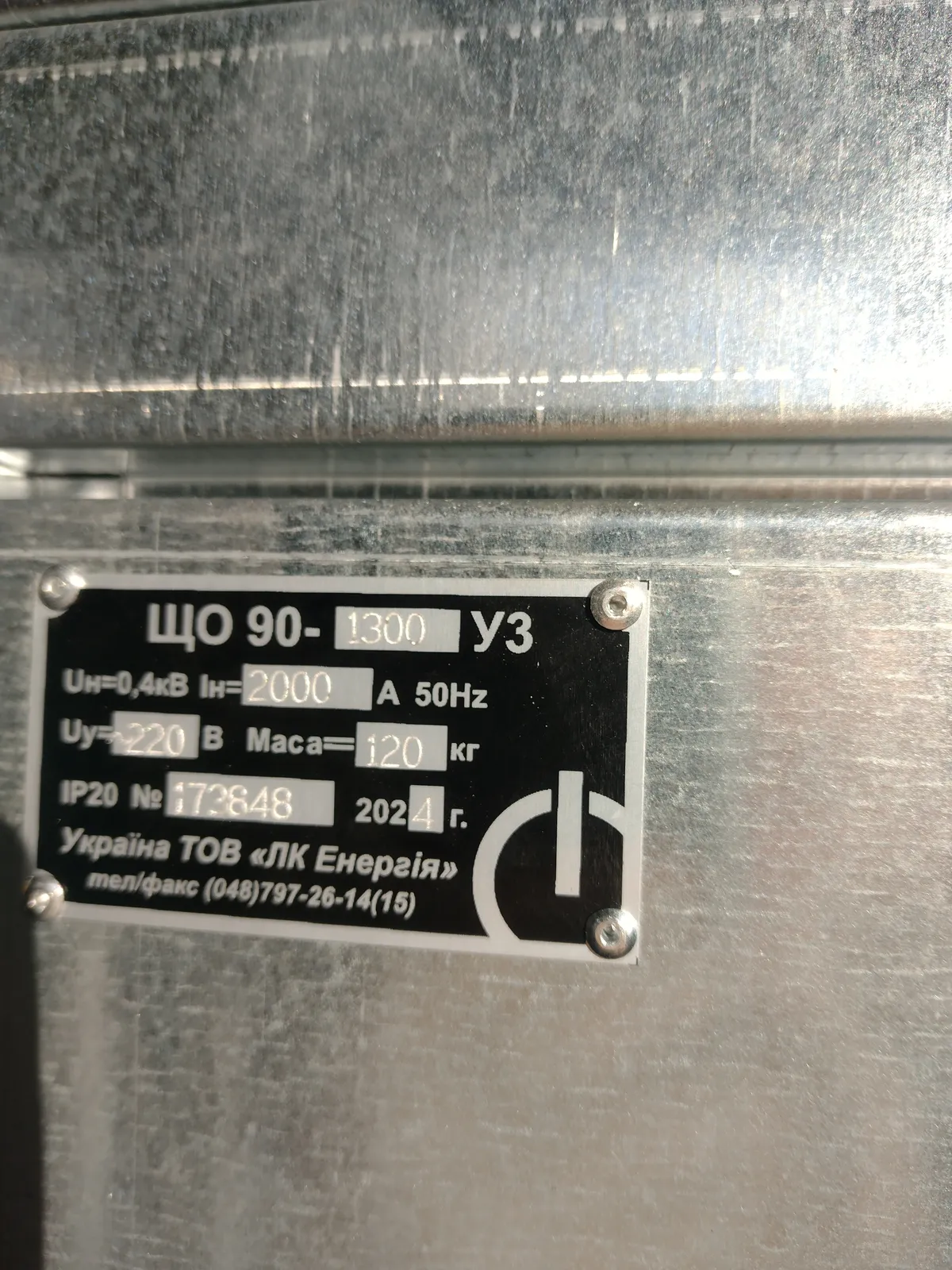

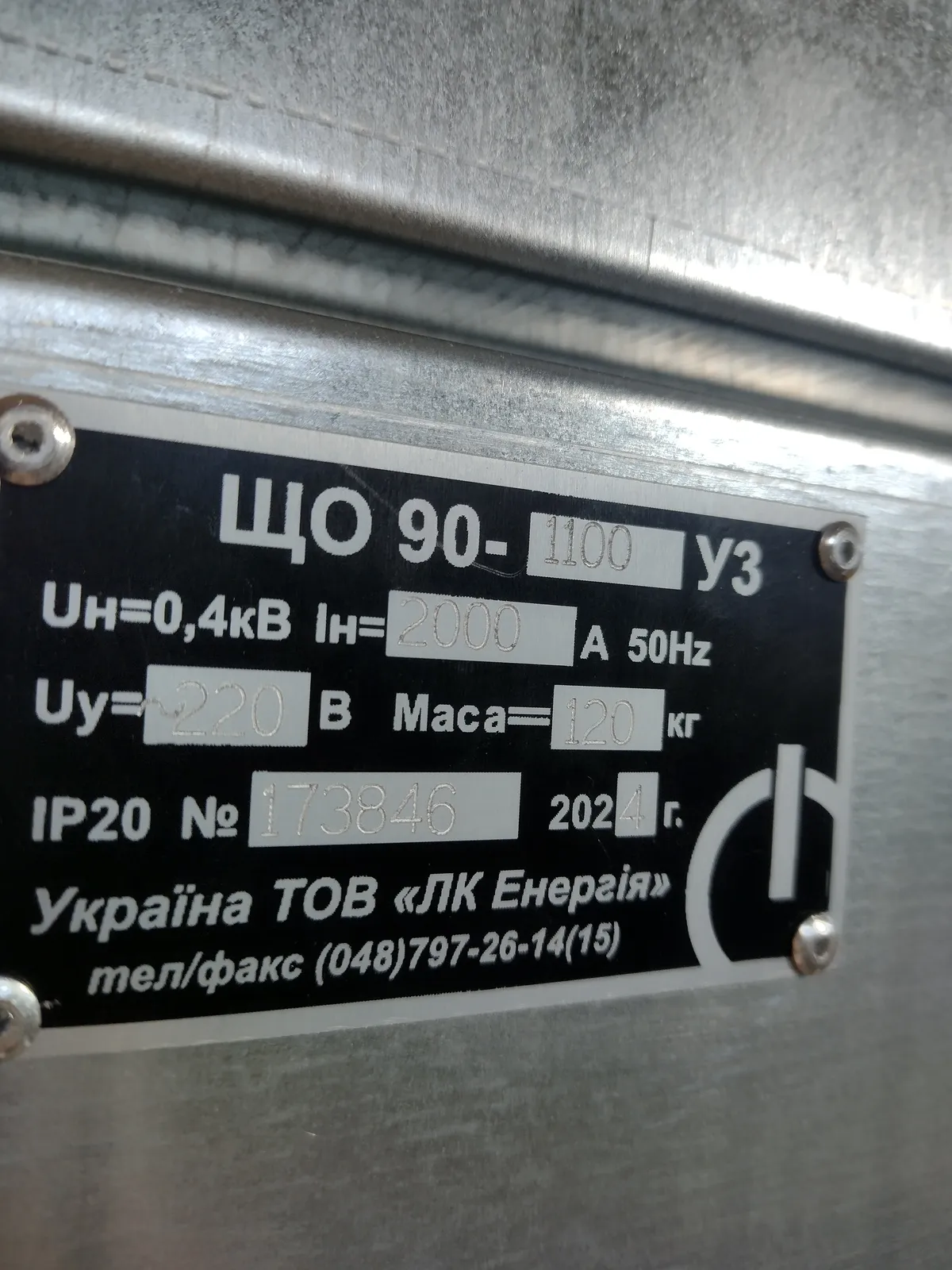

• Паспорт і заводський шильдик на кожну панель окремо.

Серійна карточка виробу: панелі ЩО-90 на струми до 4000 А. Для проєктантів: типове рішення «ЩО-90 для ЗТП». Схожі викотні автомати у складі підстанції — у кейсі КРП-4000/0,4 У1: 14 силових шаф у блок-боксі.

Цифри (з паспортів)

Панелі розподільних щитів типу ЩО-90, 2024 р.

Чим викотне виконання вигідне в експлуатації

• Ревізія без зупинки всього щита — апарат виїжджає з панелі, шини лишаються на місці.
• Заміна апарата — це заміна елемента, а не панелі.
• Безпечніше обслуговування — роботи ведуться поза відсіком із головними колами.
• Менший простій при плановому ТО головного вводу.

Фотозвіт: від викотного елемента до фасадів
