Шафа автоматичного введення резерву (АВР)

Шафа АВР — автоматичне введення резерву 0,4 кВ

У промислових, медичних, транспортних, освітніх та інших об’єктах стабільне електропостачання є критично важливим. Перерви в живленні призводять до серйозних наслідків, тому застосовуються шафи АВР (автоматичного введення резерву), які забезпечують своєчасне перемикання навантаження на резервне джерело та повернення на основне після відновлення параметрів. Виробництвом займається LK Energy Group: процес контролюється на кожному етапі, а готові вироби проходять перевірку та випробування.

Шафа АВР: призначення та функціонал

Пристрій в автоматичному режимі підключає резервне джерело при зникненні або виході параметрів напруги на головному вводі за межі норми та повертає живлення на основний ввід після його відновлення. Спрацьовування відбувається у таких випадках:

• зникнення напруги на головному вводі;
• втрата або порушення чергування фаз;
• вихід параметрів напруги за допустимі межі;
• аварійне коротке замикання на основному джерелі.

У кожній із ситуацій шафа АВР перемикає живлення, забезпечуючи стабільність системи. Додатково пристрій виконує моніторинг і контроль параметрів. Основна перевага — мінімізація простоїв та пов’язаних із ними фінансових втрат при аварійних відключеннях.

Конструкція та компоненти

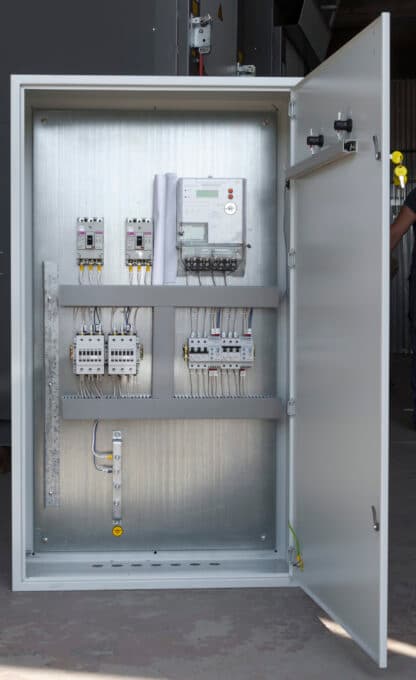

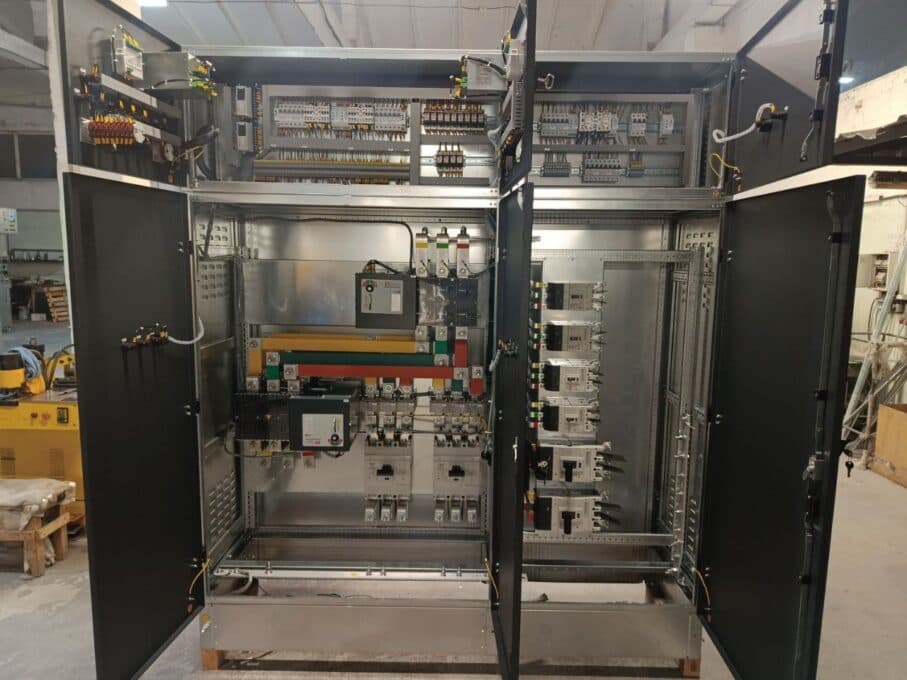

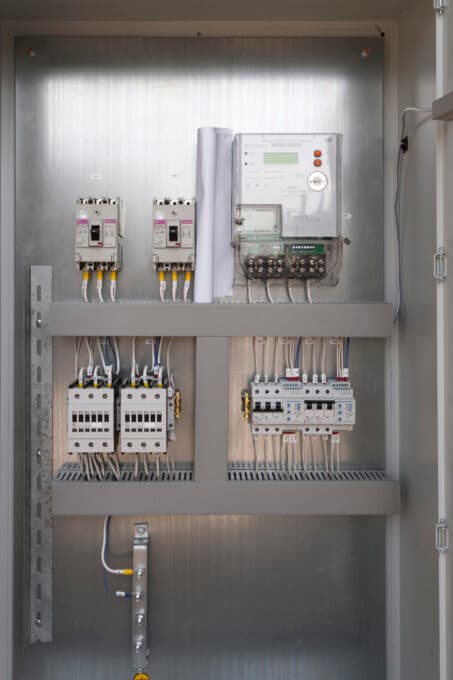

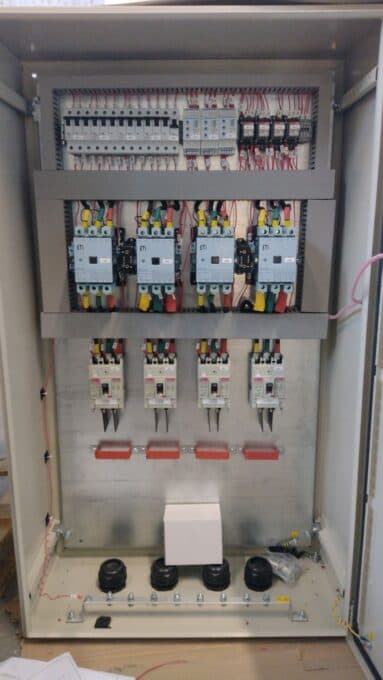

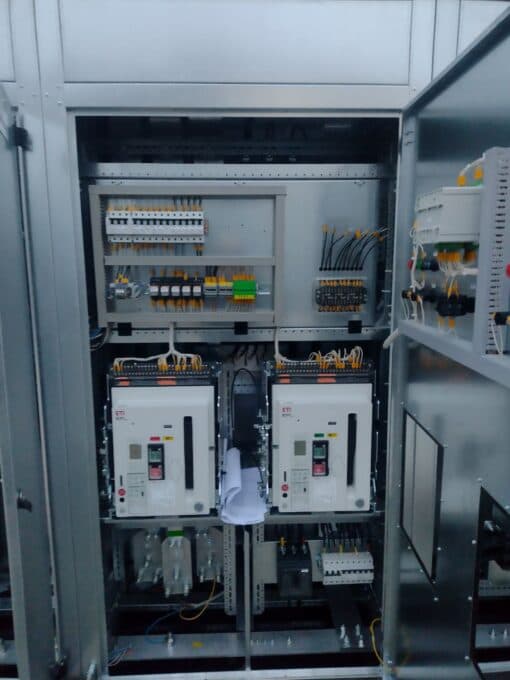

Основа шафи АВР — корпус з оцинкованої сталі (маса цинкового покриття 275 г/м²), що захищає внутрішні компоненти. Усередині розташовані панель керування, апарати захисту, контактори, реле, контрольно-вимірювальні прилади та комутаційні апарати. Разом вони забезпечують автоматичне перемикання та захист системи від перевантажень та аварійних режимів. Як комутаційні апарати застосовуються повітряні (ACB) або в литому корпусі (MCCB) вимикачі — тип і номінали підбираються під проєкт.

Ввідні апарати та блокування

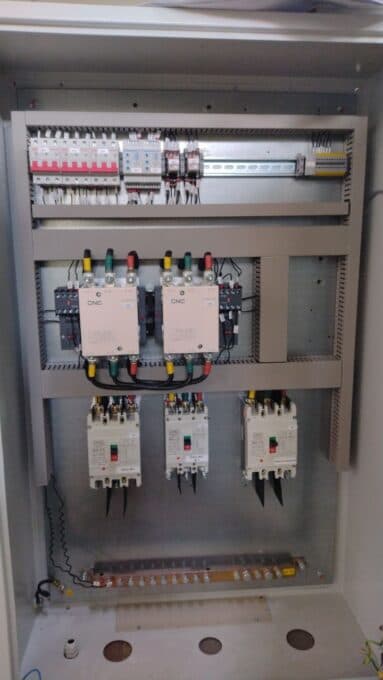

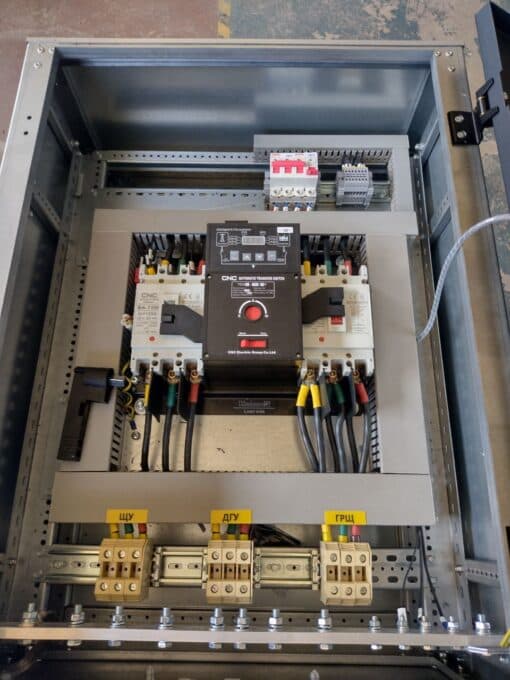

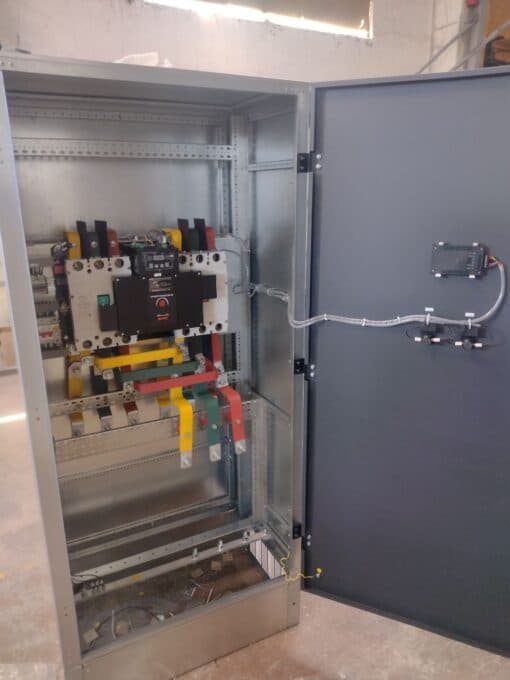

Перемикання вводів виконують контакторами, перемикачами навантаження з мотор-приводом або автоматичними вимикачами (ACB/MCCB) з мотор-приводом. Вибір визначають потрібна захисна функція, частота перемикань і розрахунковий струм — підбираємо за однолінійною схемою та ТЗ. Від одночасного ввімкнення двох вводів на спільні шини передбачаємо механічне та/або електричне блокування; для схем із синхронізацією логіку перемикання узгоджуємо окремо за ТЗ.

Що входить у шафу АВР

Залежно від схеми у шафу входять:

• корпус з оцинкованої сталі з цинковим покриттям 275 г/м², виконання під проєкт;
• ввідні апарати — контактори, перемикачі навантаження або вимикачі з мотор-приводом;
• блок керування АВР із витримкою часу на перемикання та на повернення;
• механічне та/або електричне блокування вводів;
• реле контролю напруги, чергування та обриву фаз;
• апарати захисту відхідних ліній — якщо щит їх має за схемою;
• контрольно-вимірювальні прилади та сигналізація стану вводів;
• маркування кіл, паспорт виробу та протоколи випробувань.

Технічні характеристики

Яка схема резервування у вас на об’єкті

Надійність

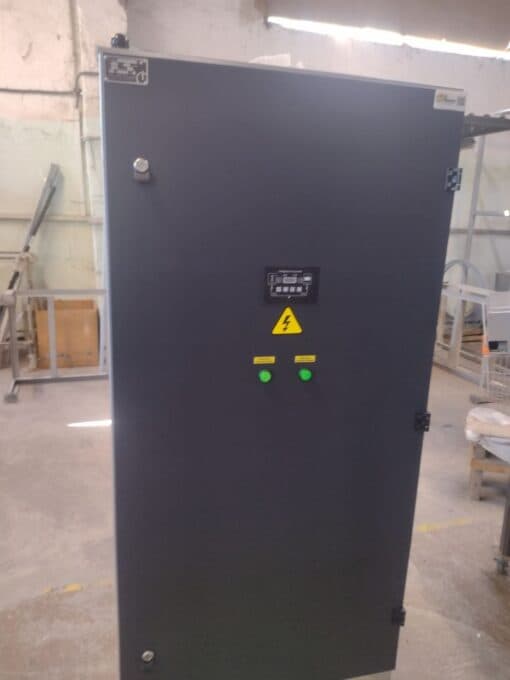

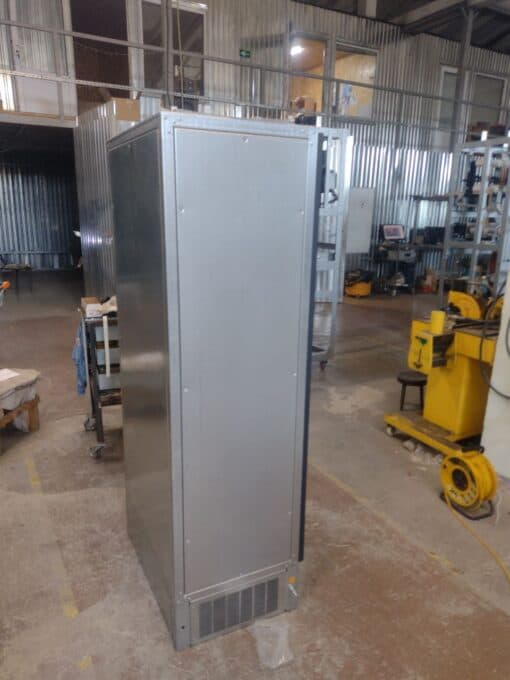

Корпус повністю металевий, стійкий до механічного впливу та вологи, захищає від несанкціонованого доступу. Дроти ізольовані, на панелі керування нанесені позначення, комутаційні апарати спрацьовують відповідно до заданої логіки. Кожен виріб перевіряється на відповідність вимогам ТЗ.

Термін виготовлення

Замовити шафу АВР під вимоги об’єкта можна після узгодження конфігурації з менеджером. У середньому термін виробництва становить близько 2 тижнів (залежно від складності та наявності комплектуючих).

Гарантія

Гарантія — 2 роки на виріб (розширена до 5 років за домовленістю); металоконструкції оцинкованого корпусу — 10 років.

Доставка

Відправлення власною службою логістики або самовивіз. Доставка по Україні та за кордон.

Реалізовані об’єкти

Шафи АВР виготовлялися, зокрема, для лікарень в Одесі та Миколаєві.

Шафа АВР (автоматичне введення резерву) — це низьковольтний щит 0,4 кВ, який автоматично перемикає навантаження з основного джерела на резервне (другий ввід, ДГУ чи ДБЖ) у разі зникнення або виходу параметрів напруги за межі норми, і повертає назад після відновлення. Призначена для об’єктів, де неприпустимі перерви живлення: лікарні, ЦОД, насосні, котельні, виробництва, торгові центри. Усі характеристики — кількість вводів і ліній, номінальний струм, ступінь захисту, логіка та час перемикання — підбираються під ваше ТЗ. Виготовляємо шафи АВР від 100 А; у типових рішеннях — 250–630 А, серед виконаних об’єктів — АВР 400 А «мережа — ДГУ». Точний струм — за розрахунковим навантаженням. Виготовляє LK Energy Group, виробник щитового обладнання з Одеси (компанія з 2005, власний завод — з 2015): власне виробництво, перевірка кожного виробу, виконання під проєкт. Які дані потрібні для розрахунку і як заповнити опитувальний лист — покроково у статті Як заповнити опитувальний лист на КТП чи КСО.

Шафу АВР виготовляємо окремим виробом або вбудовуємо секцією АВР у головний розподільчий щит (ГРЩ) — коли на об’єкті одна головна збірка на два вводи.
