Щити для станції біологічного очищення стічних вод: контроль рівня, сигналізація та перетворювачі частоти
12 шаф для очисних споруд каналізації: шість клемних шаф, шафа керування насосами, шафа сигналізації з контролем рівня та чотири шафи на 100 А з ПЧ. Власний завод в Одесі, замовлення 2018 року.
12 шаф для станції біологічного очищення стічних вод: шість малих клемних шаф, шафа керування чотирма насосами, шафа центральної сигналізації та чотири шафи з перетворювачами частоти на 100 А. Повний цикл на власному заводі в Одесі: корпуси, монтаж, маркування, паспорт на кожен виріб.
Задача
Очисні споруди працюють цілодобово, а насоси на них вмикаються не за розкладом, а за рівнем рідини. Звідси вимоги до щитів:
- контроль рівня в багатьох точках одразу — резервуари та приямки різні за глибиною;
- аварійна сигналізація, зведена в одне місце, зі звуковим сповіщенням;
- плавне регулювання подачі, щоб прямий пуск не бив по мережі станції та по самих насосах;
- виконання IP54 — у приміщеннях очисних споруд волого: бризки й конденсат.
Рішення

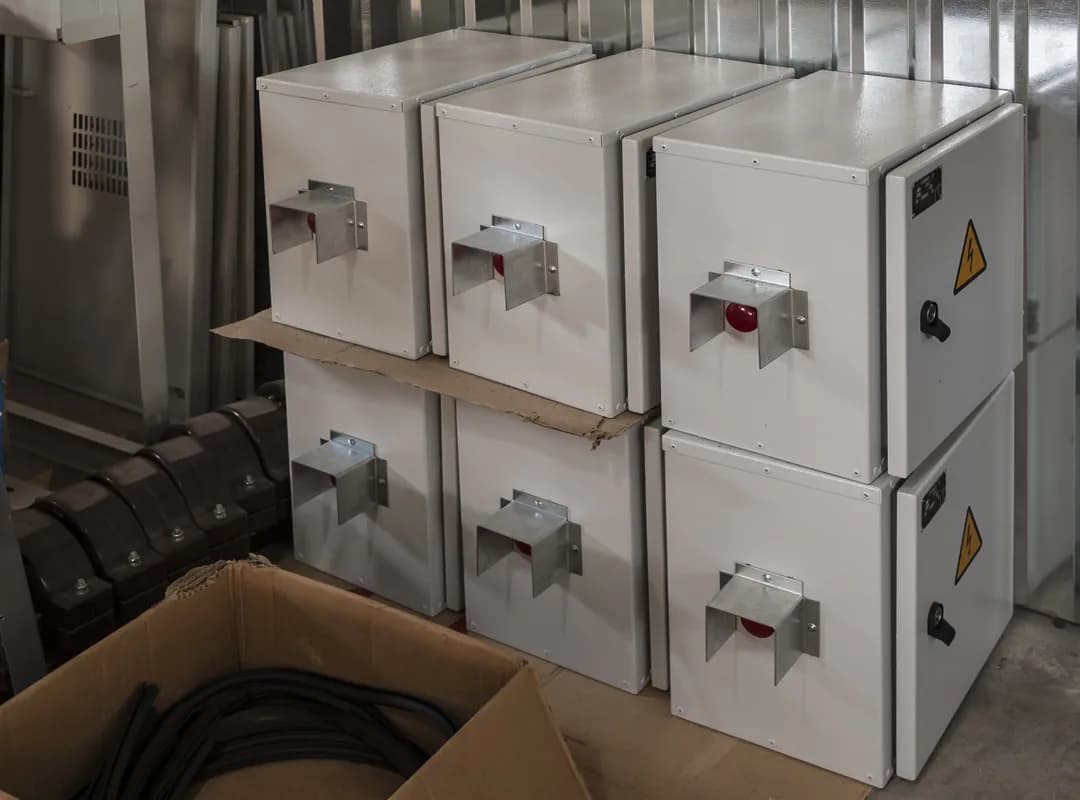

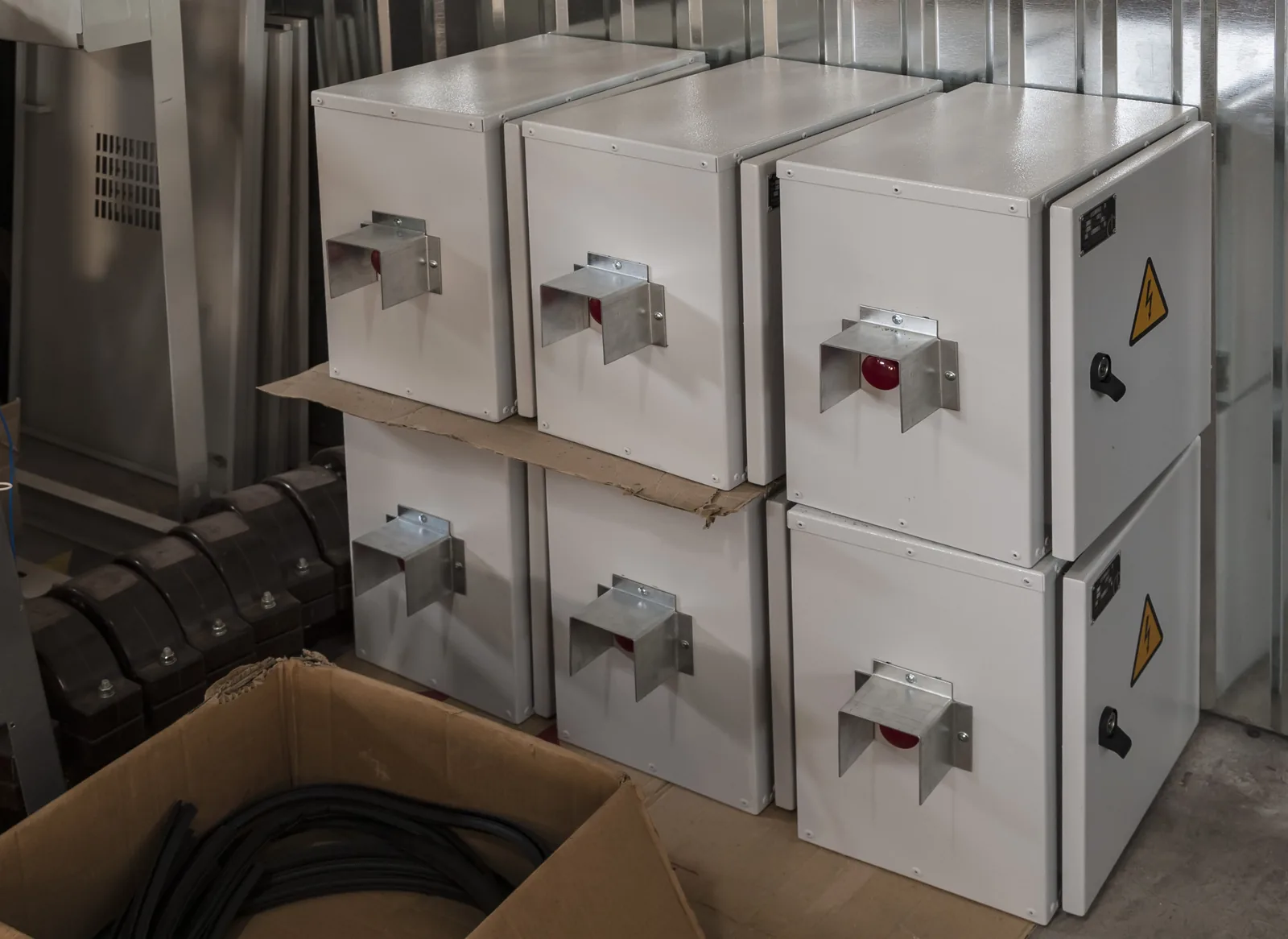

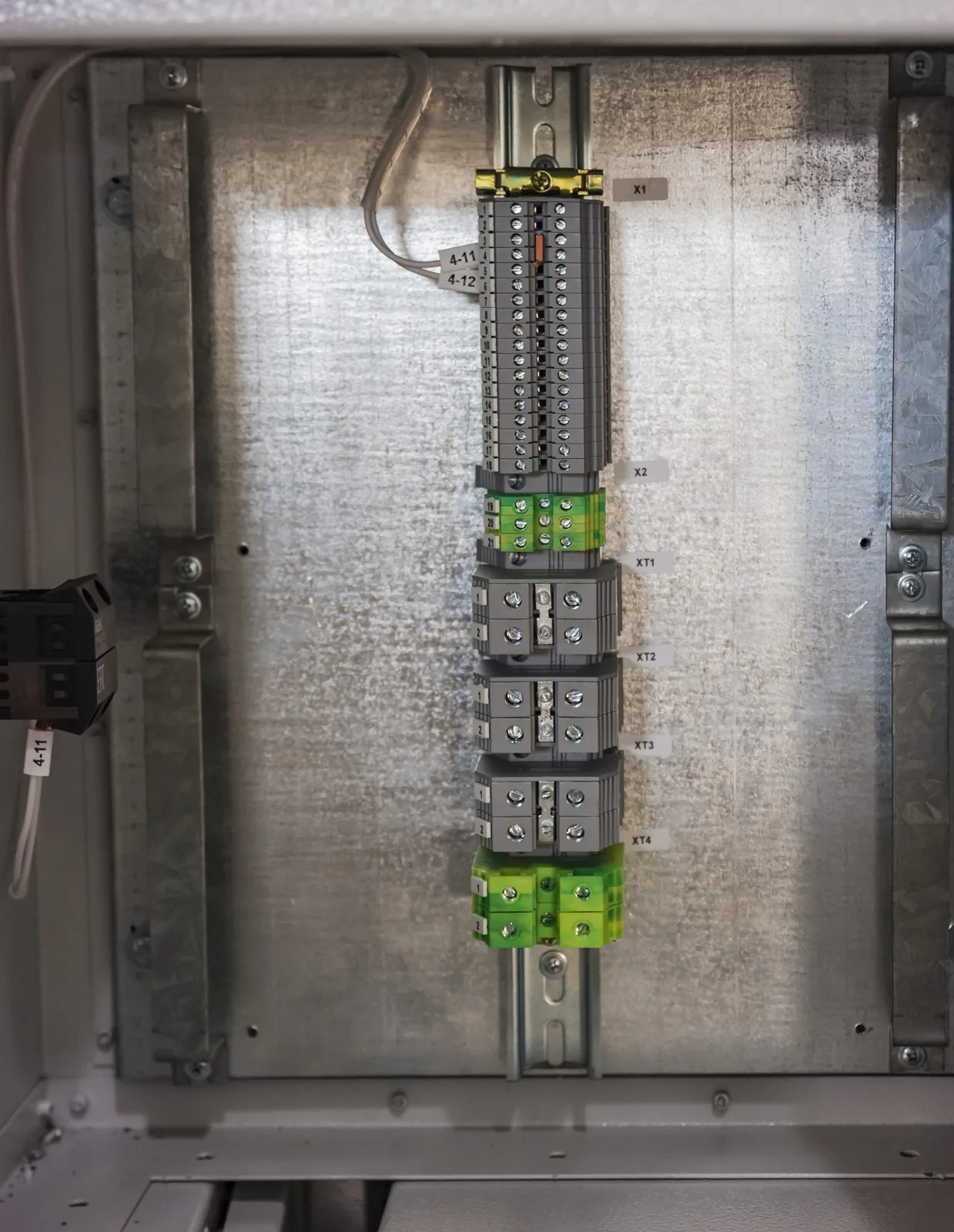

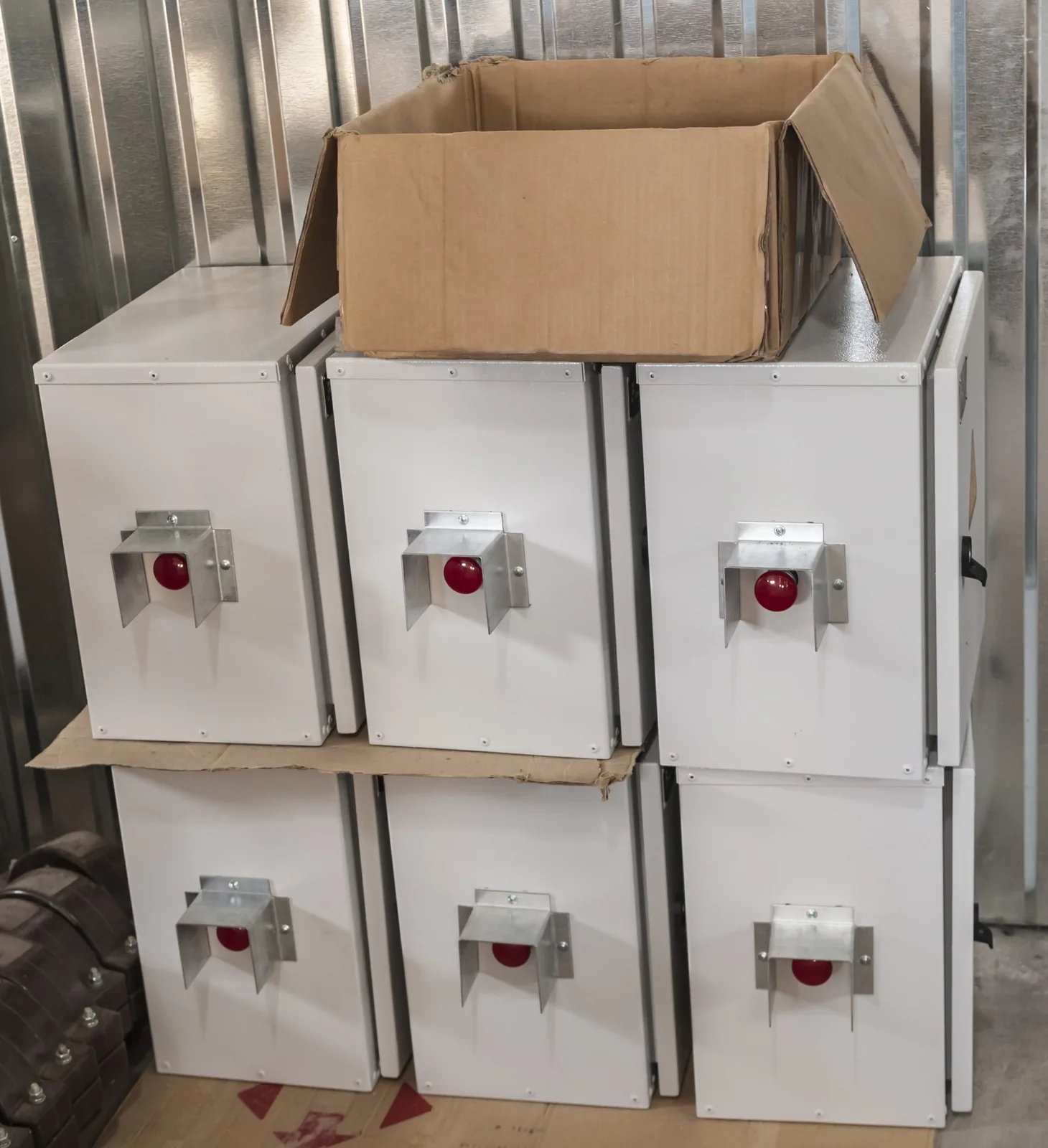

Шість однакових клемних шаф ЩН-1…ЩН-6 (400×400×350 мм, 15 кг, IP54, 2 А) — вузли підключення на місцях: усередині DIN-рейка з клемниками та заземленням, на бічній стінці сигнальна лампа в захисній скобі, на лицьовій — заводський шильдик, знак небезпеки та замок.

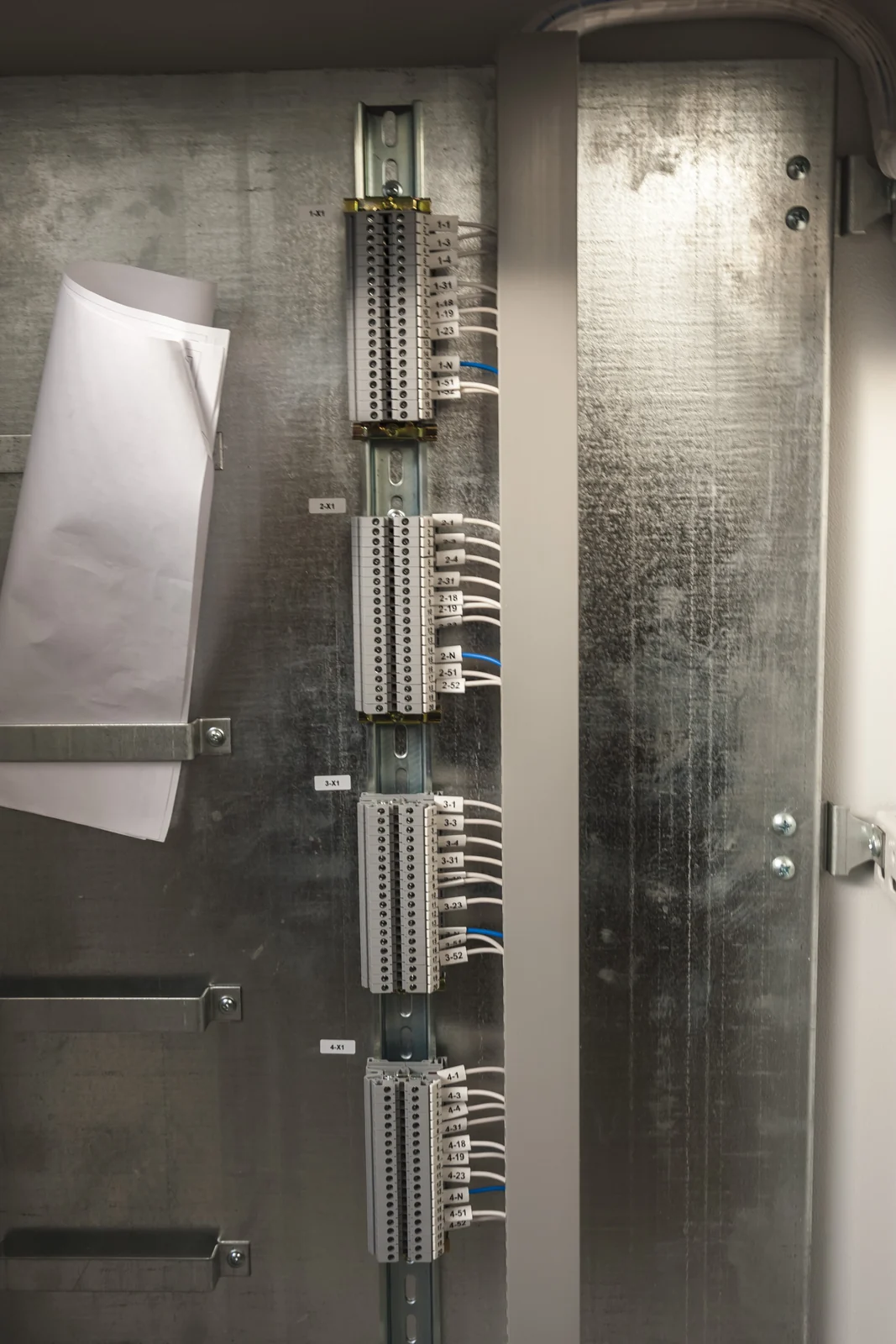

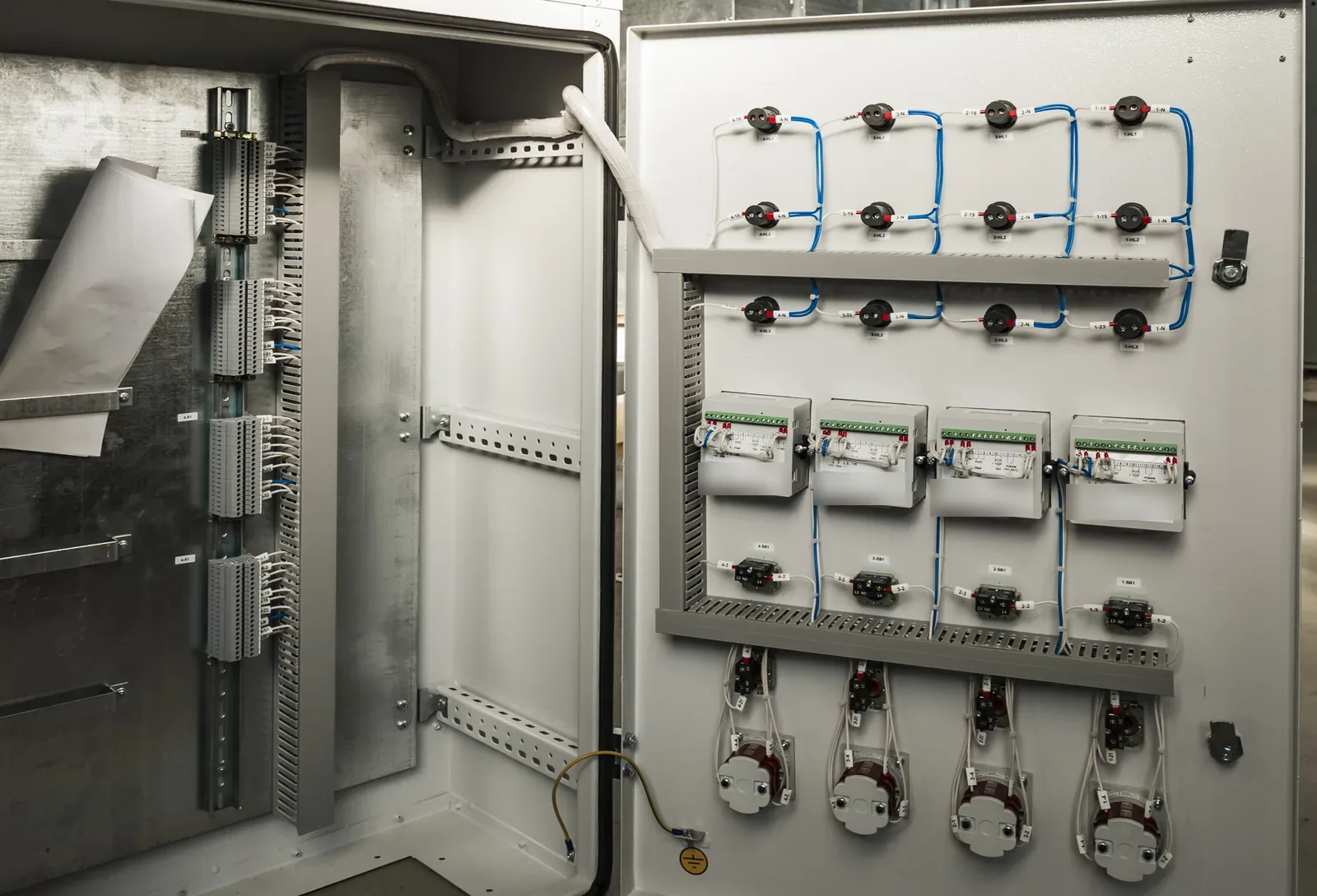

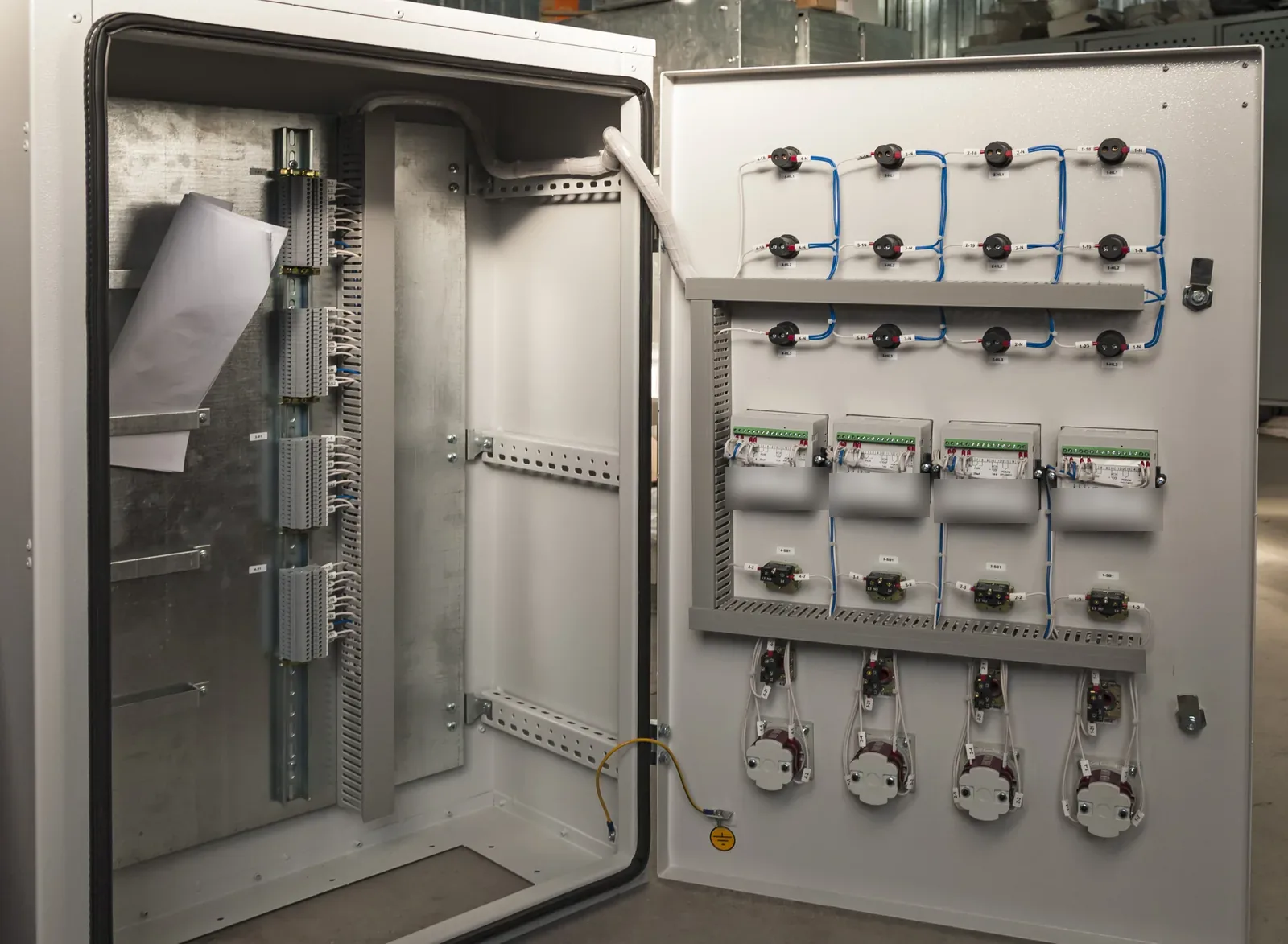

Шафа керування ЩСН-2 (1000×650×300 мм, 40 кг) — уся апаратура на дверцятах: чотири цифрові задавачі сигналів щитового виконання, врізані в панель, над ними три ряди сигнальних ламп, під ними кнопки «Пуск»/«Стоп» і перемикачі «Ручний – 0 – Автомат» на кожен із чотирьох механізмів; клемники — на монтажній панелі корпусу.
Шафа центральної сигналізації ЩСН-3 (1000×650×300 мм, 40 кг) — пристрій центральної сигналізації, шість триканальних сигналізаторів рівня рідини (до вісімнадцяти каналів контролю рівня) та звукова сирена: усі аварії станції зведені в одну шафу.
Чотири шафи ЩСН-4/1…4/4 (80 кг, IP54) — у кожній автоматичний вимикач на 100 А, перетворювач частоти та моторний дросель. Дросель ставиться між перетворювачем і двигуном: він гасить стрибки напруги на довгому кабелі до насоса й бережить ізоляцію обмоток.
Комплектуючі підбираємо під замовника: таку шафу збираємо на будь-якому обладнанні, яке він обере.
Кожна шафа має власний заводський паспорт; позначення ЩН/ЩСН — за схемою замовника. Такі щити ми робимо серійно: шафи керування насосами ШУН та шафи з частотним перетворювачем і плавним пуском.
Цифри (з паспортів і шильдиків)
| Обладнання | Кількість | Номінальний струм | Маса | Габарити (В×Ш×Г) |
|---|---|---|---|---|
| Клемна шафа ЩН-1…ЩН-6 | 6 шт | 2 А | 15 кг | 400×400×350 мм |
| Шафа керування ЩСН-2 | 1 шт | 2 А | 40 кг | 1000×650×300 мм |
| Шафа центральної сигналізації ЩСН-3 | 1 шт | 6 А | 40 кг | 1000×650×300 мм |
| Шафа з перетворювачем частоти ЩСН-4/1…4/4 | 4 шт | 100 А | 80 кг | у паспорті не вказані |
| Параметр | Значення |
|---|---|
| Номінальна напруга (за паспортами) | 380 В, 50 Гц |
| Кола керування шафи ЩСН-2 | 220 В |
| Ступінь захисту (усі шафи) | IP54 |
| Виготовлено (12 шаф) | 2018 рік, м. Одеса |
