Шафи керування насосами ШУН — щити 0,4 кВ під проєкт

Призначення ШУН

Шафа керування насосами — це щит 0,4 кВ, з якого живляться та керуються насосні агрегати: підвищувальні та каналізаційні насосні станції, дренажні й пожежні насоси. Головні кола — 380 В, 50 Гц; кола керування — ~220 В.

Шафи для пожежних насосів виготовляємо за окремим технічним завданням, з урахуванням вимог до систем протипожежного захисту.

Кожна шафа збирається під конкретний проєкт: склад визначає ваша схема автоматизації та опитувальний лист.

Що може входити — за проєктом

• спосіб пуску: прямий контактором, плавний пристроєм плавного пуску або частотний перетворювачем;
• автоматичне введення резерву на вводі;
• захист двигунів, контроль напруги та чергування фаз;
• черговість і ротація агрегатів, робота за рівнем або тиском;
• захист від сухого ходу — від реле контролю рівня рідини або сигналу з датчика;
• ручний і автоматичний режим роботи з перемикачем на дверях;
• світлова та звукова сигналізація роботи й аварії, виведення сигналів у диспетчеризацію.

Перелік — це варіанти виконання, а не фіксована комплектація: що саме стоїть у шафі, визначає проєкт і фіксує опитувальний лист та схема електрична принципова, що йде з паспортом.

Що ми виготовляли

Виконані роботи описуємо складом — тим, що реально стоїть у шафах.

• Пожежна насосна станція, 400 А: шафа вводу з АВР, дві шафи пуску з плавним пуском 200 А / 110 кВт і третя шафа з прямим пуском — дивіться кейс об'єкта.
• Каналізаційна насосна станція, 160 А: шафа вводу з АВР і дві шафи пуску, одна з них — із реле контролю рівня рідини.

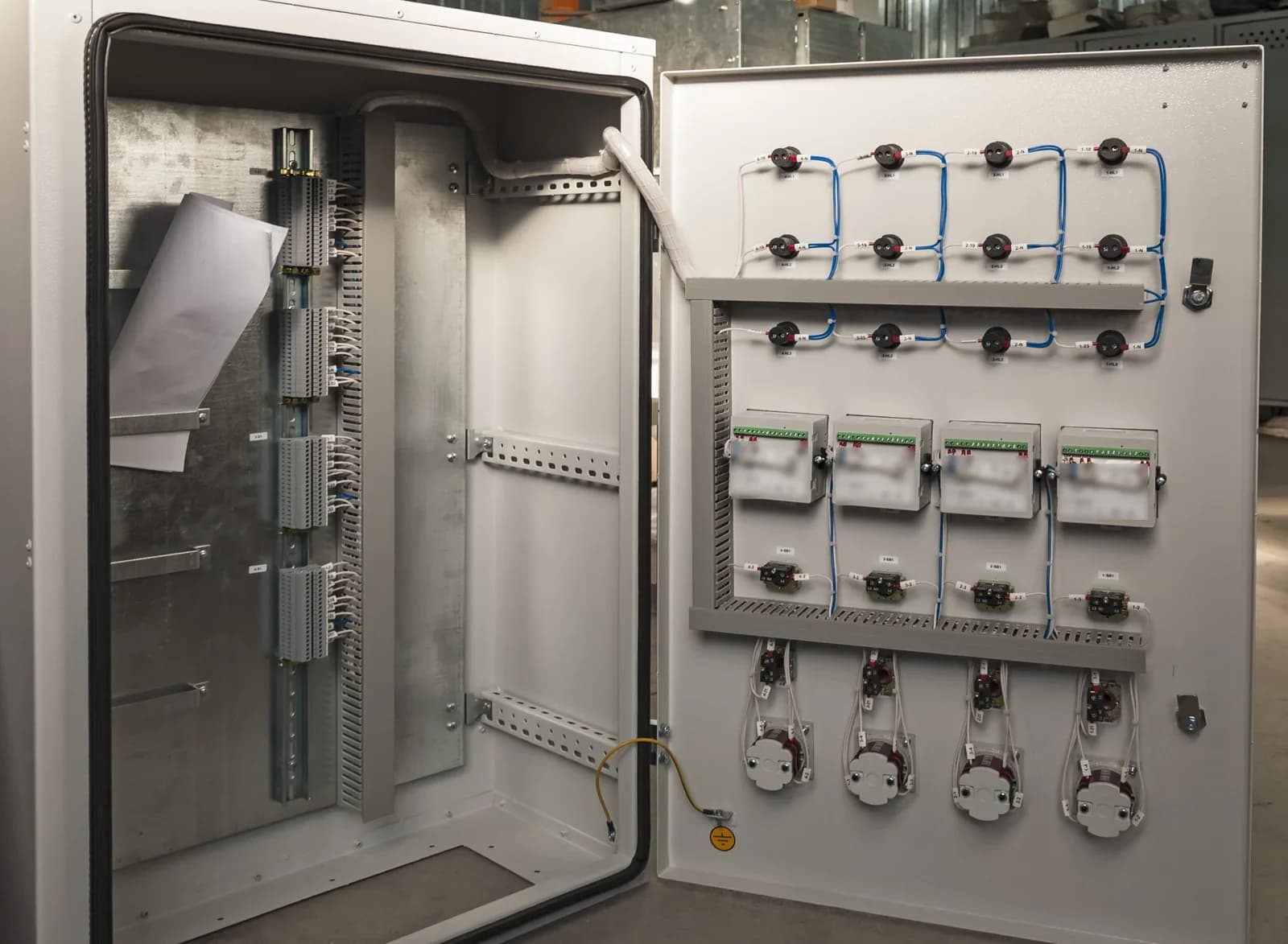

• Панель керування чотирма насосами, 2 А: лампи «робота», «аварія» та «увімкнено», кнопки «пуск» і «стоп» на кожен насос, чотири пристрої задання сигналу.

LK Energy Group виробляє щитове обладнання на власному заводі в Одесі з 2015 року (компанія — з 2005). Кожна шафа виходить із заводу з паспортом і схемою електричною принциповою; протокол приймально-здавальних випробувань надаємо за запитом.

Склад шафи

Постійна частина — ввідний апарат, апарати пуску та захисту двигунів і кола керування ~220 В. Решта визначається проєктом.

Ввід

автоматичний вимикач або роз'єднувач із запобіжниками — номінал за розрахунковим струмом шафи; за проєктом — автоматичне введення резерву;

Пуск

контактор із тепловим реле, пристрій плавного пуску або перетворювач частоти — за проєктом;

Захист двигунів

автоматичні вимикачі захисту двигуна, теплові реле, реле напруги та чергування фаз;

Кола керування

~220 В, з власними апаратами захисту;

За проєктом

реле контролю рівня рідини, реле затримки, перемикачі режиму, лампи й кнопки на дверях, світлозвуковий маяк, клеми для зовнішніх сигналів.

Приклади комплектації з виконаних робіт

• Пожежна насосна станція, 400 А: шафа вводу — два вимикачі 400 А (36 кА), перемикач навантаження з мотор-приводом 400 А, контролер АВР і два цифрові мультиметри; дві шафи пуску — пристрій плавного пуску 200 А / 110 кВт, роз'єднувач 250 А із запобіжниками та контактор 90 кВт, в одній із них виносний пульт керування з дисплеєм; третя шафа — прямий пуск: вимикач 160 А, контактор 90 кВт, теплове реле 135–160 А і світлозвуковий маяк.
• Каналізаційна насосна станція, 160 А: шафа вводу — два вимикачі 160 А (36 кА), два контактори 110 кВт і реле напруги та чергування фаз; перша шафа пуску — контактор 55 кВт із тепловим реле 88–105 А та три кола 2,2 кВт; друга — два кола 55 кВт, кола 30, 7,5 і 2,2 кВт, реле контролю рівня рідини та маяк.

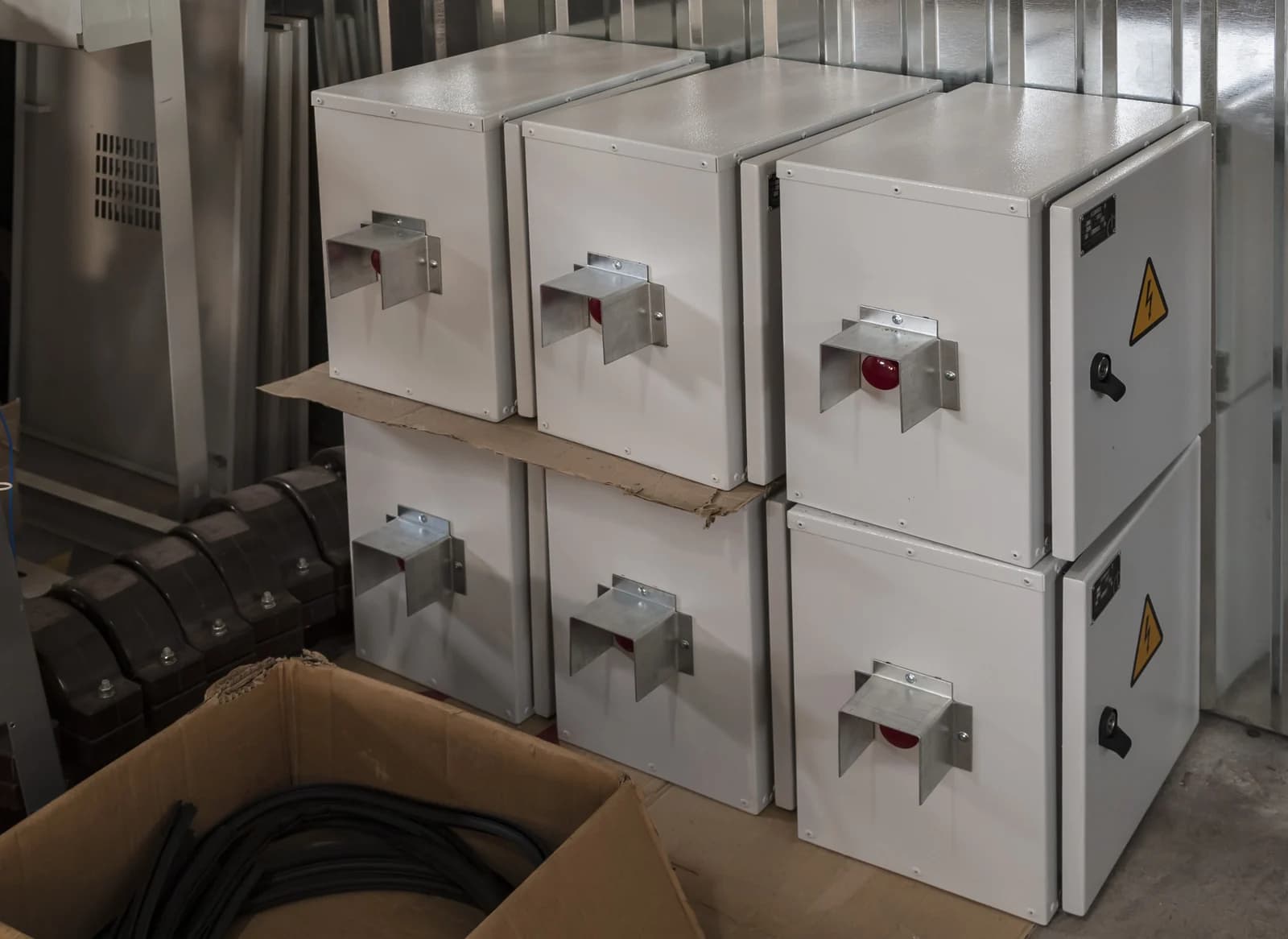

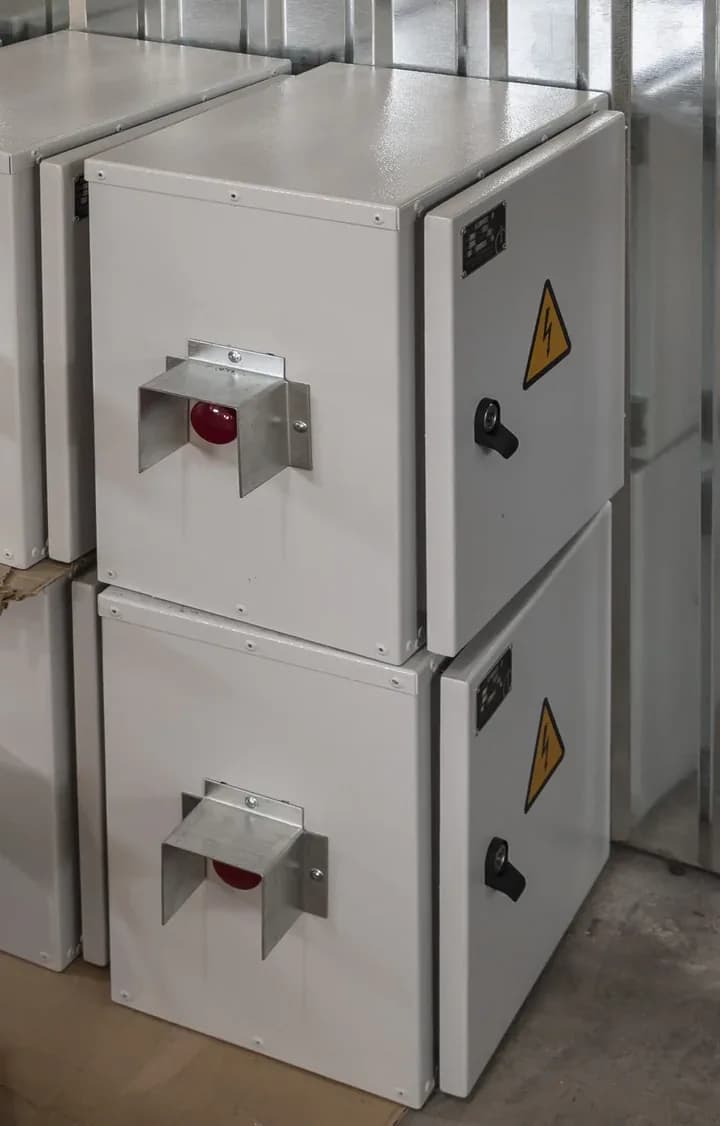

• Панель керування чотирма насосами, 2 А: чотири пристрої задання сигналу, лампи й кнопки на кожен насос; корпус 1000×650×300 мм, IP54, маса до 40 кг.

Схему автоматики надає замовник або проєктант; ми виготовляємо шафу за нею і видаємо схему електричну принципову виконання разом із паспортом виробу.

Основні параметри ШУН

У таблиці — параметри виконаних робіт; під ваш проєкт вони підбираються заново.

Остаточні значення узгоджуються на етапі опитувального листа.

Комплект поставки

• шафа керування насосами відповідно до договору та опитувального листа — 1 шт.;
• паспорт виробу — 1 шт.;
• схема електрична принципова — 1 шт.

Протокол приймально-здавальних випробувань — за запитом.

Що підбирається під проєкт

• спосіб пуску кожного агрегату та номінали апаратів за струмом і потужністю двигунів;
• автоматичне введення резерву на вводі;
• алгоритм роботи: черговість, ротація, робота за рівнем або тиском;
• органи керування на дверях: перемикачі режиму, кнопки, лампи, прилади обліку та індикації;
• сигналізація, блокування та сигнали в диспетчеризацію;
• ступінь захисту, габарити та колір корпусу — за замовленням.

Як замовити

Для розрахунку надішліть схему автоматизації або перелік агрегатів: кількість насосів, потужність двигунів, спосіб пуску, спосіб керування (рівень, тиск) і місце встановлення.

Строк виготовлення називаємо разом із ціною, після опитувального листа: він залежить від складу апаратів і їх наявності.

Не призначено для роботи

• у середовищі зі струмопровідним пилом, їдкими парами та газами, що руйнують метал і ізоляцію;
• у місцях із сильною тряскою, вібрацією та ударами;
• на пересувних установках.

Гарантія

Гарантія на виріб — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років*. Розрахунковий термін служби до списання — 25 років за умови заміни комплектуючої апаратури, термін служби якої менший.

*Орієнтовні строки та умови. Точний термін гарантії — у договорі постачання.

Шафа керування насосами (ШУН) — це щит 0,4 кВ, з якого живляться та керуються насосні агрегати: підвищувальні та каналізаційні насосні станції, дренажні й пожежні насоси; шафи для пожежних насосів виготовляємо за окремим технічним завданням, з урахуванням вимог до систем протипожежного захисту. Головні кола — 380 В, 50 Гц, кола керування — ~220 В. Шафа збирається під проєкт, а що саме з цього входить — спосіб пуску, автоматичне введення резерву, захист двигунів, робота за рівнем або тиском, сигналізація — визначає ваш проєкт і фіксує опитувальний лист. У виконаних роботах номінальний струм головних кіл був від 2 до 400 А, ступінь захисту IP31 і IP54, корпуси від настінних 400×400×350 мм масою до 15 кг до підлогових 2000×800×800 мм із цоколем 100 і масою до 200 кг. Пуск робили прямий контактором і плавний пристроєм 200 А / 110 кВт; частотне регулювання — за проєктом. LK Energy Group — виробник щитового обладнання з Одеси: компанія працює з 2005 року, власний завод — з 2015-го. Ціна — за запитом.
