Шафи керування вентиляцією ШУВ — щити 0,4 кВ під проєкт

Призначення ШУВ

Шафа керування вентиляцією (на шильдику і в паспорті — ШУВ) — це щит 0,4 кВ, з якого живиться та керується вентиляційне обладнання об'єкта: припливні та витяжні установки, окремі вентилятори, заслінки. Головні кола — 380 В, 50 Гц; кола керування — ~220 В.

Кожна шафа збирається під конкретний проєкт: склад визначає ваша схема автоматизації та опитувальний лист.

Що може входити — за проєктом

• ручний і автоматичний режим роботи;
• захист двигунів вентиляторів;
• світлова та звукова сигналізація стану і аварії;
• блокування та взаємні залежності між механізмами;
• виведення сигналів у систему диспетчеризації.

Перелік — це варіанти виконання, а не фіксована комплектація: що саме стоїть у шафі, визначається проєктом і фіксується в опитувальному листі та у схемі електричній принциповій, що йде з паспортом.

Що ми виготовляли

Виконану роботу описуємо складом — тим, що реально стоїть у шафі.

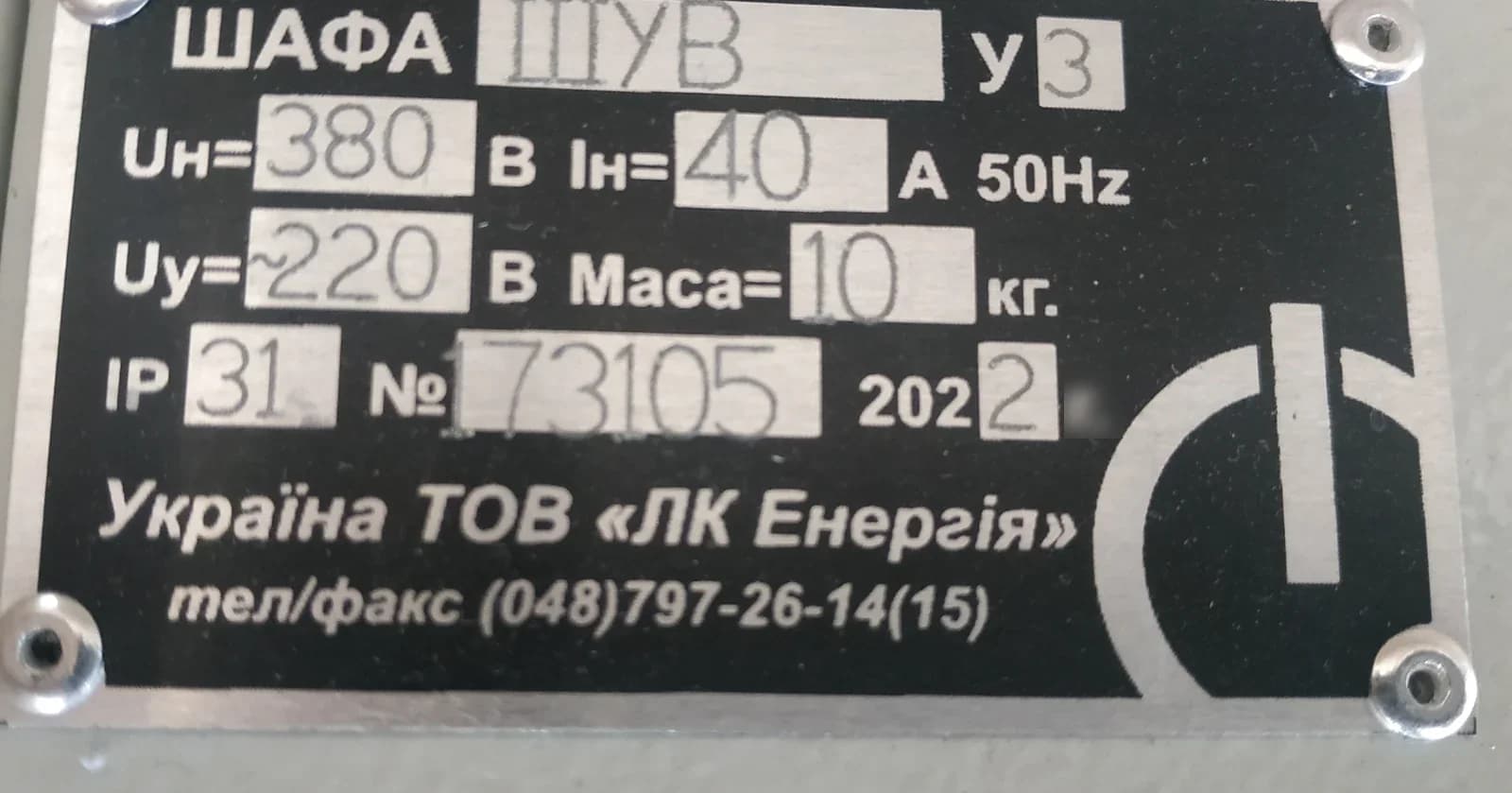

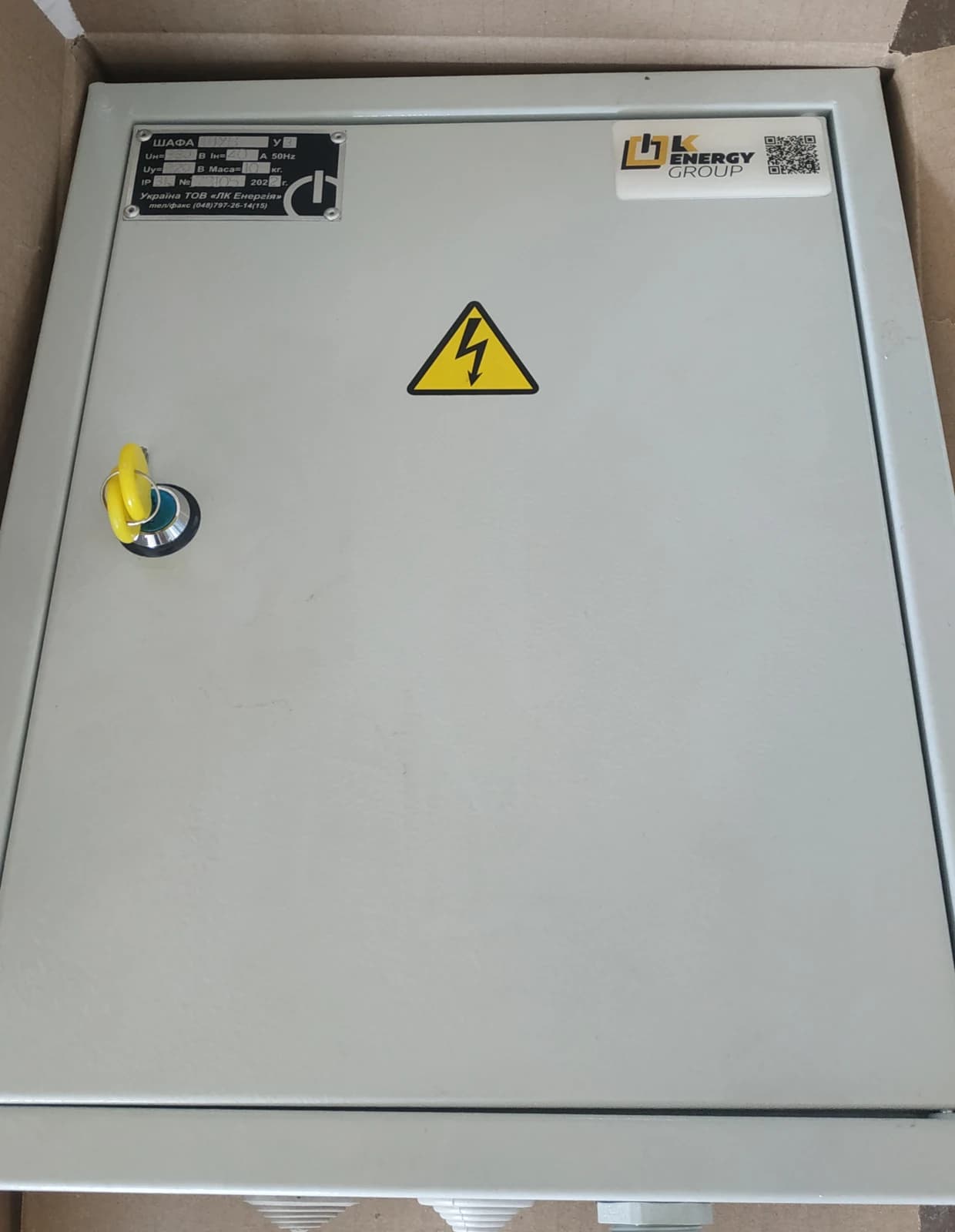

• ШУВ на номінальний струм 40 А (2022 рік): шафа 395×310×120 мм, маса за шильдиком 10 кг, IP31, кліматичне виконання У3. Головні кола 380 В, кола керування ~220 В. Усередині: ввідний триполюсний вимикач 63 А, два триполюсні вимикачі 40 А на лініях обладнання та три однополюсні — 16 А і два по 25 А.

LK Energy Group виробляє щитове обладнання на власному заводі в Одесі з 2015 року (компанія — з 2005). Кожна шафа виходить із заводу з паспортом і схемою електричною принциповою; протокол приймально-здавальних випробувань надаємо за запитом.

Склад шафи

Постійна частина — ввідний апарат, апарати захисту на лініях обладнання та кола керування ~220 В. Решта визначається проєктом.

QF1

ввідний автоматичний вимикач — номінал за розрахунковим струмом шафи;

QF2…QFn

вимикачі на лініях вентиляційного обладнання — кількість, номінали та полюсність за проєктом;

Кола керування

~220 В, з власними апаратами захисту;

За проєктом

апарати пуску та захисту двигунів, перемикачі режиму, лампи й кнопки на дверях, апарати сигналізації та блокування, клеми для зовнішніх сигналів.

Приклад комплектації з виконаної роботи

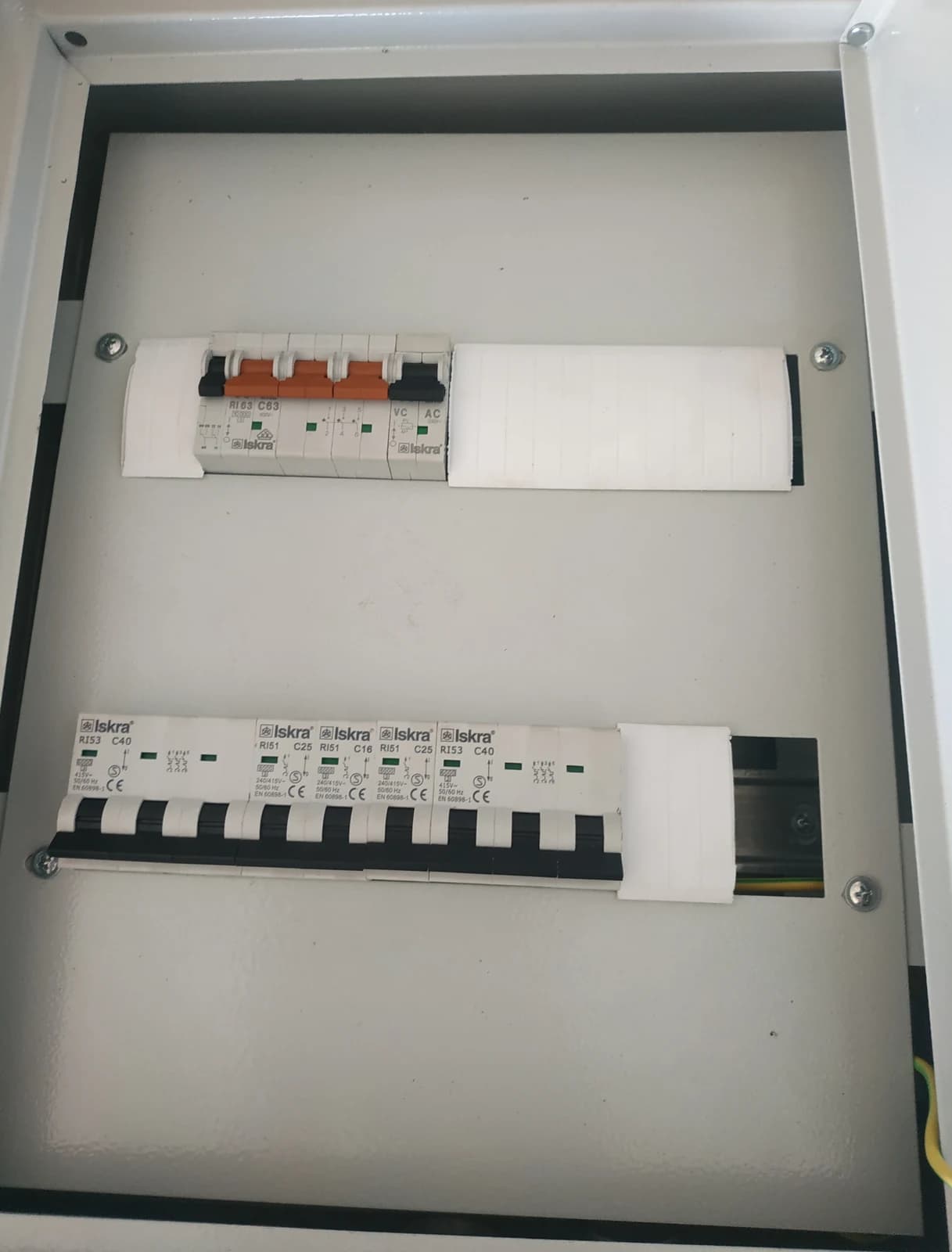

• Номінальний струм 40 А: ввідний триполюсний вимикач 63 А (10 кА, характеристика C) з блоком допоміжних і сигнальних контактів та незалежним розчіплювачем ~230 В; лінії обладнання — триполюсні вимикачі 40 А ×2 (6 кА); однополюсні вимикачі 16 А ×1 і 25 А ×2.

Схему автоматики надає замовник або проєктант; ми виготовляємо шафу за нею і видаємо схему електричну принципову виконання разом із паспортом виробу.

Основні параметри ШУВ

У таблиці — параметри виконаної роботи; під ваш проєкт вони підбираються заново.

Остаточні значення узгоджуються на етапі опитувального листа.

Комплект поставки

• шафа ШУВ відповідно до договору та опитувального листа — 1 шт.;
• паспорт виробу — 1 шт.;
• схема електрична принципова — 1 шт.

Протокол приймально-здавальних випробувань — за запитом.

Що підбирається під проєкт

• номінал ввідного апарата за розрахунковим струмом шафи;
• кількість і номінали ліній вентиляційного обладнання;
• апарати пуску та захисту двигунів;
• органи керування на дверях: перемикачі режиму, кнопки, лампи;
• сигналізація, блокування та сигнали в диспетчеризацію;
• ступінь захисту, габарити та колір корпусу — за замовленням.

Не призначено для роботи

• у середовищі зі струмопровідним пилом, їдкими парами та газами, що руйнують метал і ізоляцію;
• у місцях із сильною тряскою, вібрацією та ударами;
• на пересувних установках.

Гарантія

Гарантія на виріб — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років*. Розрахунковий термін служби до списання — 25 років за умови заміни комплектуючої апаратури, термін служби якої менший.

*Орієнтовні строки та умови. Точний термін і гарантія — у договорі постачання.

Шафа керування вентиляцією (ШУВ) — це щит 0,4 кВ, з якого живиться та керується вентиляційне обладнання: припливні та витяжні установки, вентилятори, заслінки. Головні кола — 380 В, 50 Гц, кола керування — ~220 В. Шафа збирається під проєкт, а що саме з цього входить — ручний чи автоматичний режим, захист двигунів, сигналізація, блокування, сигнали в диспетчеризацію — визначає ваш проєкт і фіксує опитувальний лист. У виконаній роботі 2022 року це була шафа 395×310×120 мм, маса за шильдиком 10 кг, IP31, кліматичне виконання У3, номінальний струм 40 А: ввідний триполюсний вимикач 63 А, два триполюсні 40 А на лініях обладнання та три однополюсні вимикачі 16 А і 25 А ×2. LK Energy Group — виробник щитового обладнання з Одеси: компанія працює з 2005 року, власний завод — з 2015-го. Ціна — за запитом.
