Пункти розподільчі ПР11 — шафи розподілу 0,4 кВ

Призначення ПР11

Пункт розподільчий ПР11 — це металева шафа для приймання та розподілу електроенергії в мережах 0,4 кВ (380 В, 50 Гц). Усередині — ввідний апарат (автоматичний вимикач або вимикач навантаження) або ввід на збірні шини, а далі група вимикачів на лініях, що відходять. Кіл керування в ПР11 немає — це шафа розподілу, а не шафа керування: саме цим ПР11 відрізняється від шаф керування вентиляцією чи насосами.

Ставлять ПР11 там, де від одного вводу треба розвести кілька ліній із власним захистом: цехи й дільниці, котельні та насосні, будівельні майданчики, вузли живлення технологічного обладнання.

Виконання

• настінні (навісні) шафи — компактні, на стіну або опорну конструкцію;

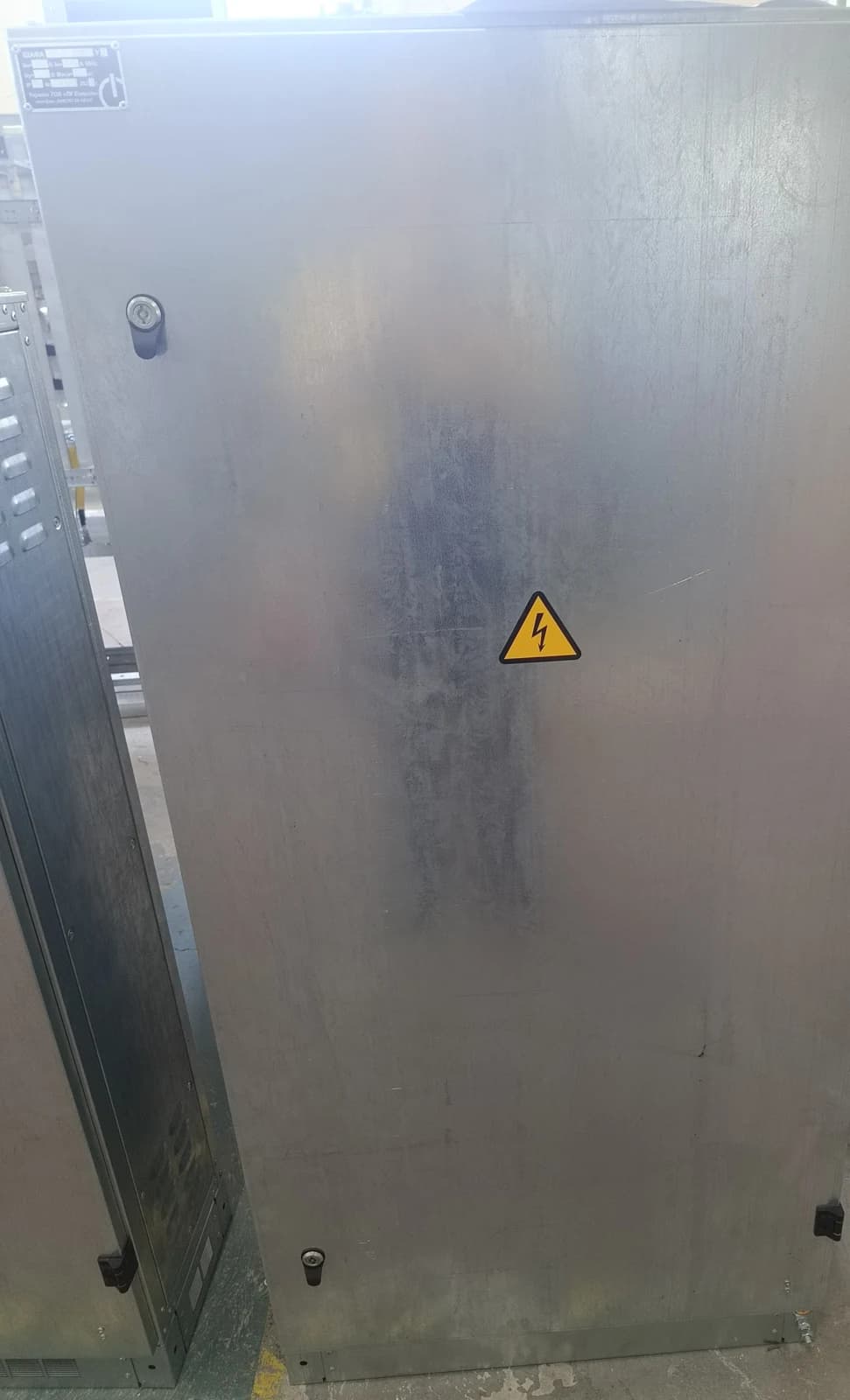

• підлогові шафи — коли ліній і апаратів багато, а струм вводу великий;
• IP54 — для вологих приміщень; IP31 — для сухих приміщень;
• на вулиці — так, у виконанні У1 (узгоджується в опитувальному листі);
• ввідний апарат і номінали відхідних ліній — за вашим проєктом або опитувальним листом.

Що ми виготовляли

Виконані замовлення описуємо складом — тим, що реально стоїть у шафі.

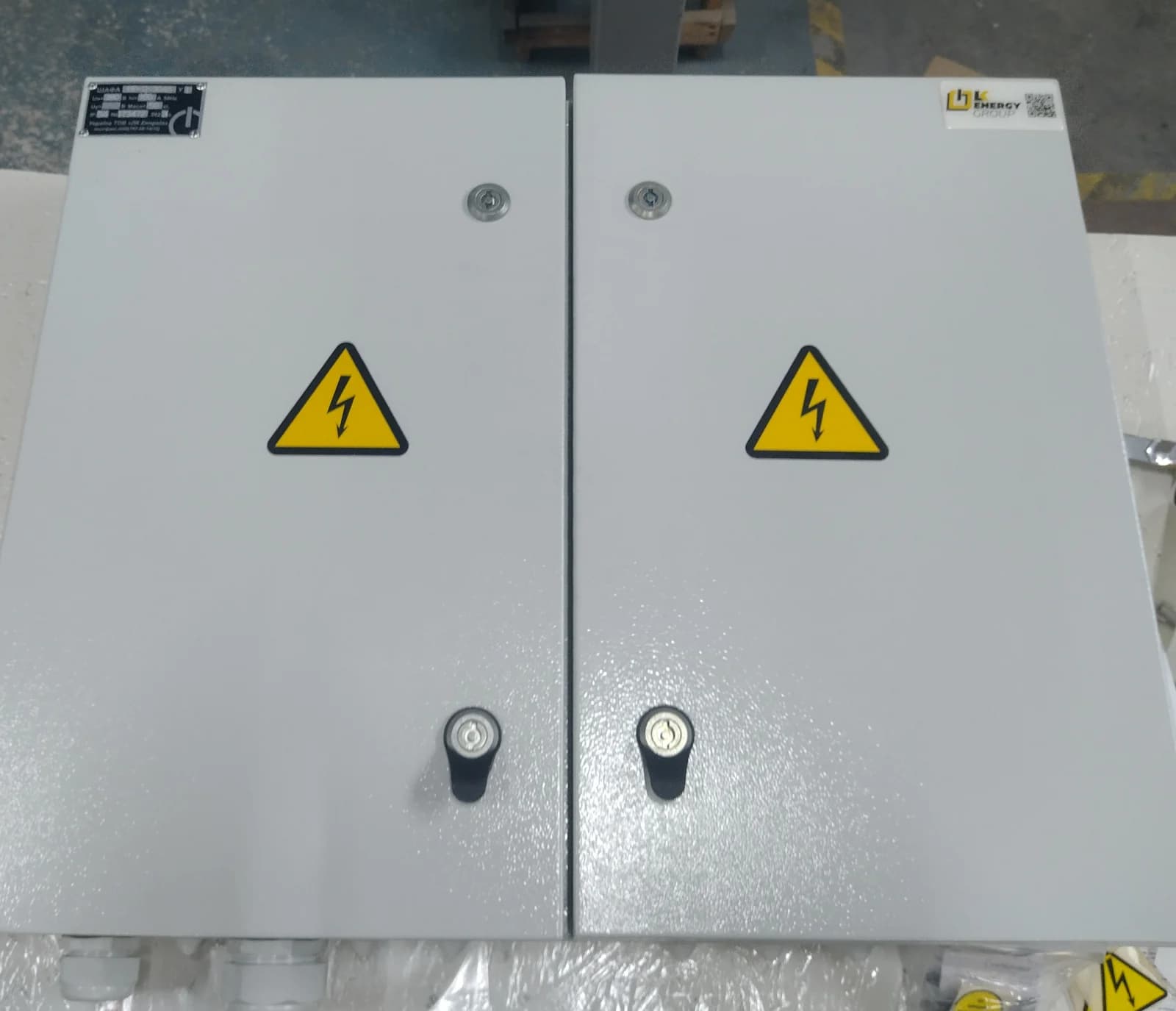

• 100 А: ввідний триполюсний вимикач 100 А і 13 відхідних триполюсних ліній (дев'ять по 10 А, три по 20 А, одна 50 А), IP54, корпус 650×600×150 мм, 2023 рік.

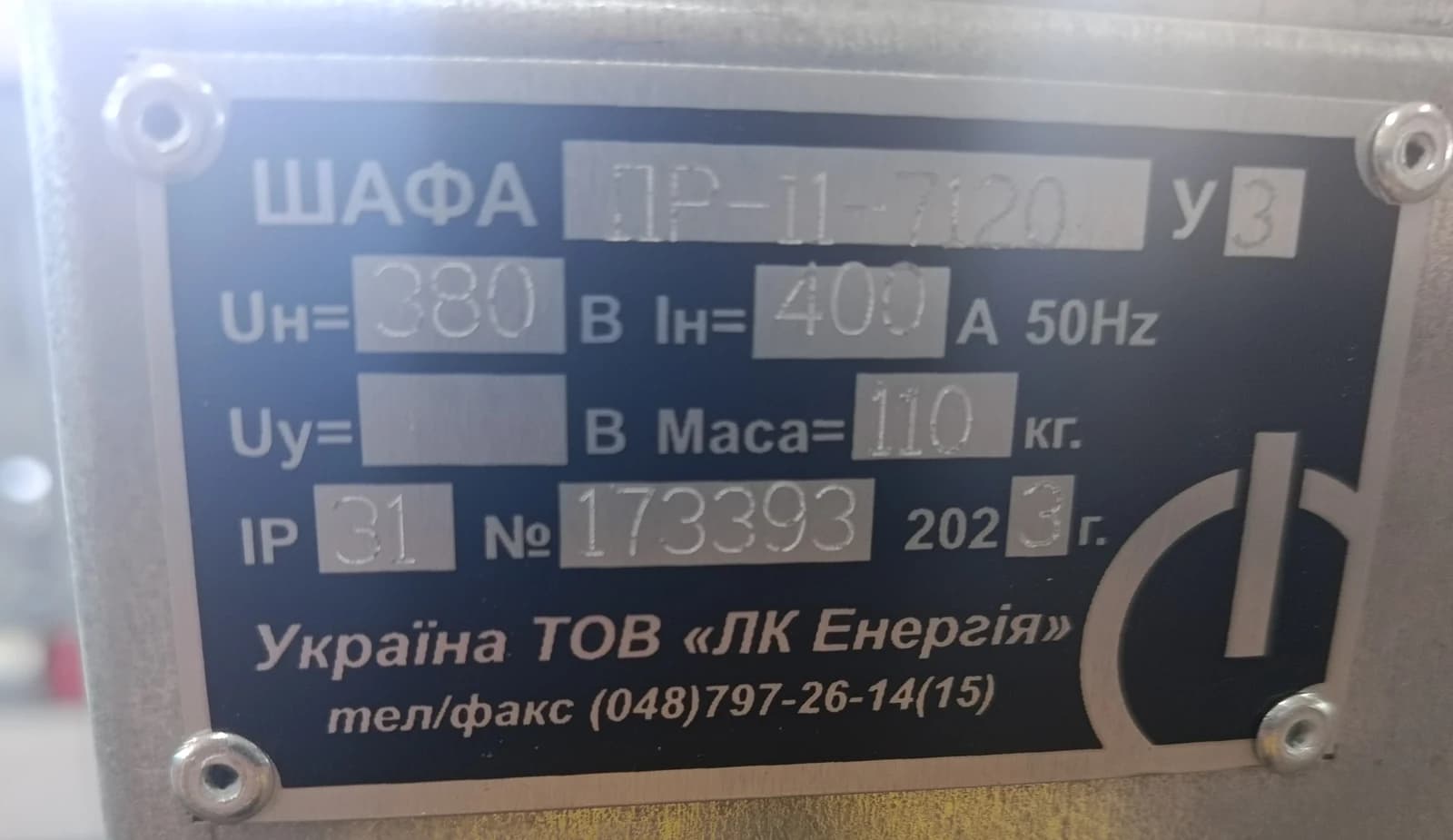

• 400 А: щит приєднання навантаження — один литий вимикач 400 А (36 кА), IP54, корпус 800×800×400 мм.
• 630 А: IP31, виконання для приміщень, 2025 рік.

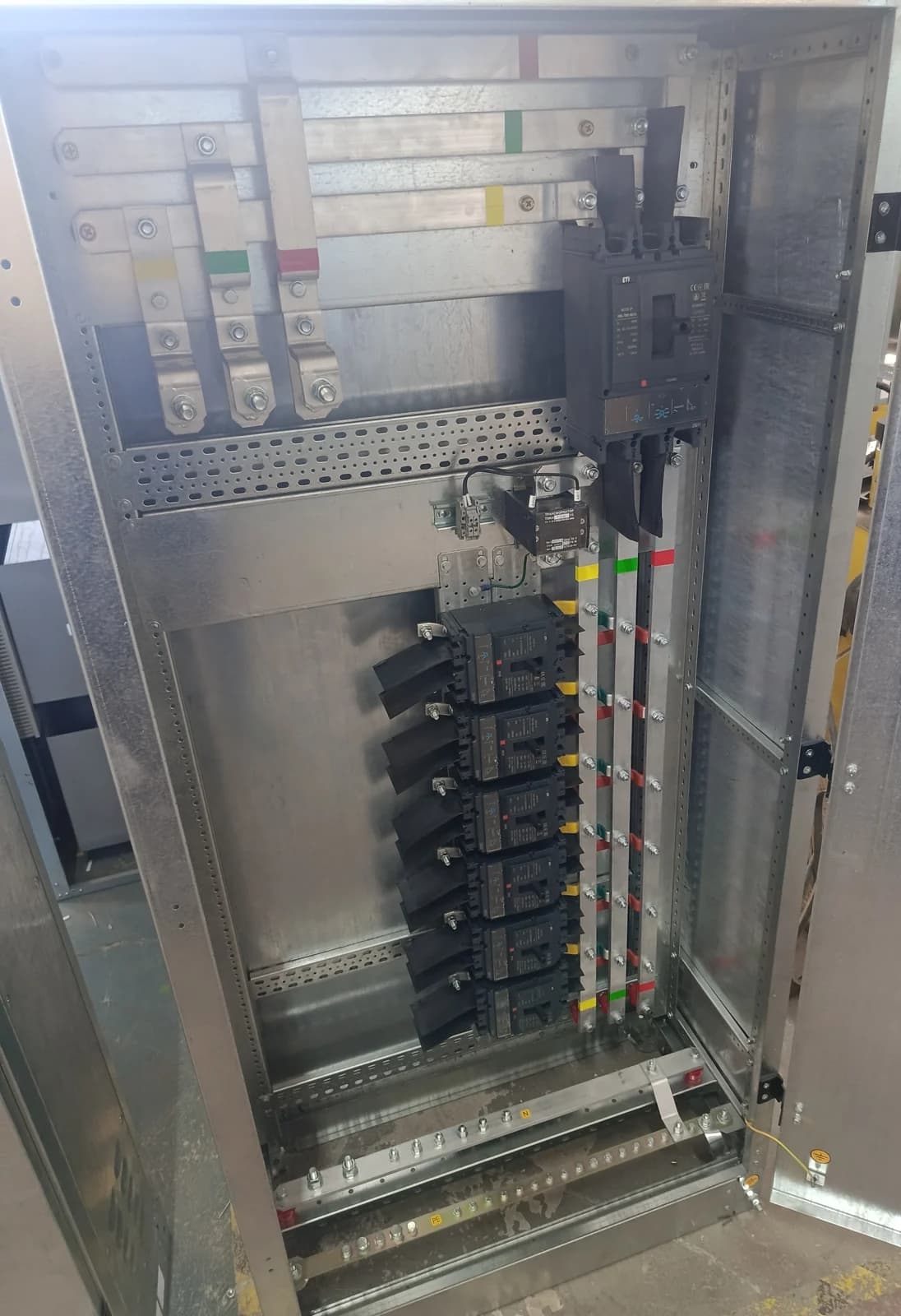

• Понад типовий ряд — до 1600 А: шинний ввід 1600 А, п'ять відхідних ліній 160…400 А (50 кА), корпус 1800×1000×350 мм.

LK Energy Group виробляє щитове обладнання на власному заводі в Одесі з 2015 року (компанія — з 2005). Кожна шафа виходить із заводу з паспортом і схемою електричною принциповою; протокол приймально-здавальних випробувань надаємо за запитом.

Типовий склад ПР11

QF1

ввідний апарат — автоматичний вимикач або вимикач навантаження, номінал за розрахунковим струмом вводу; у частині схем серії ввідного апарата немає, ввід заходить на збірні шини;

QF2…QFn

автоматичні вимикачі на лініях, що відходять — кількість, номінали та полюсність за проєктом;

XT

шини та клеми N і PE;

—

кіл керування немає (у паспортах у графі «Напруга ланцюгів управління» стоїть прочерк).

Приклади комплектації з виконаних робіт

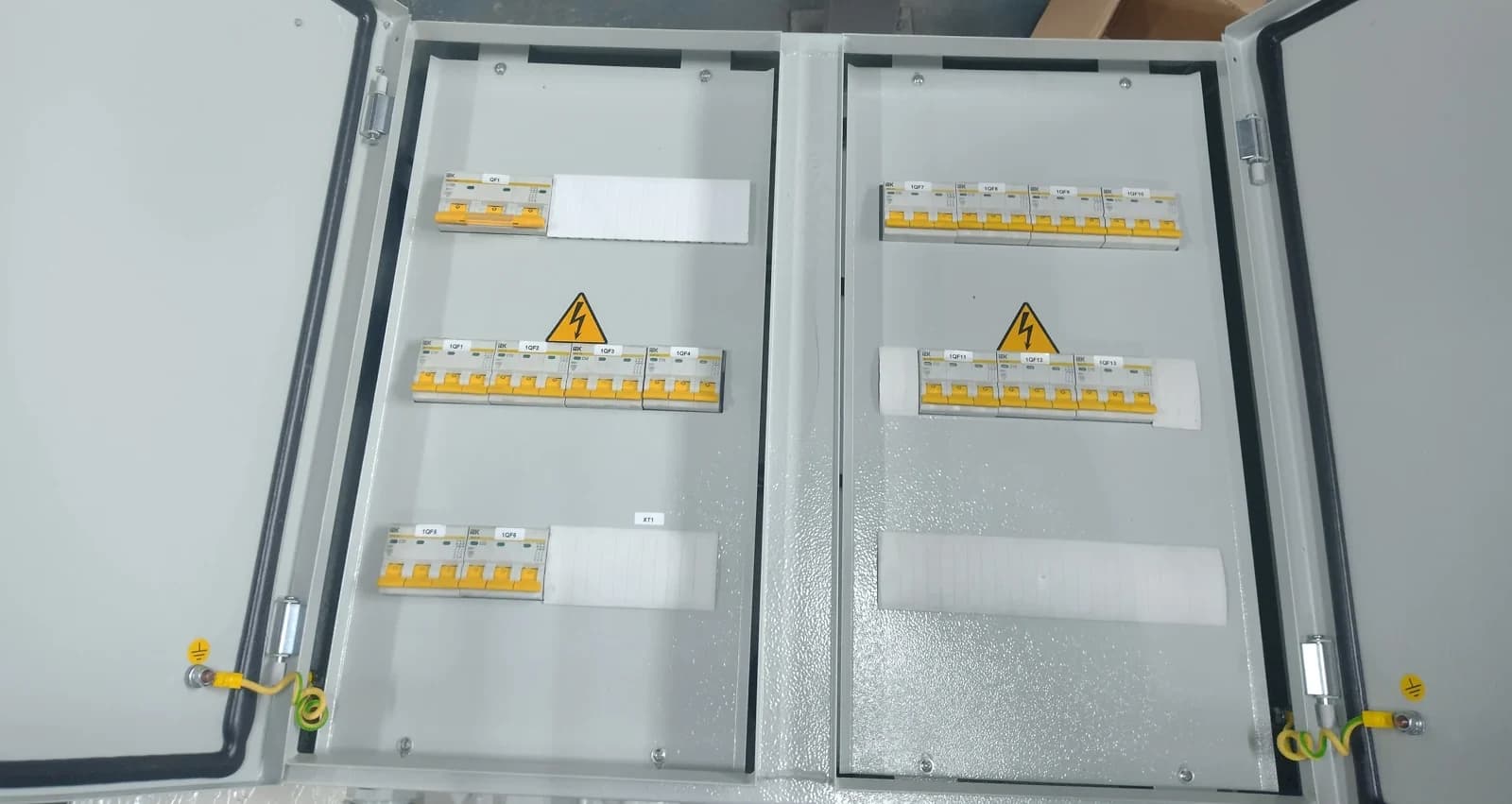

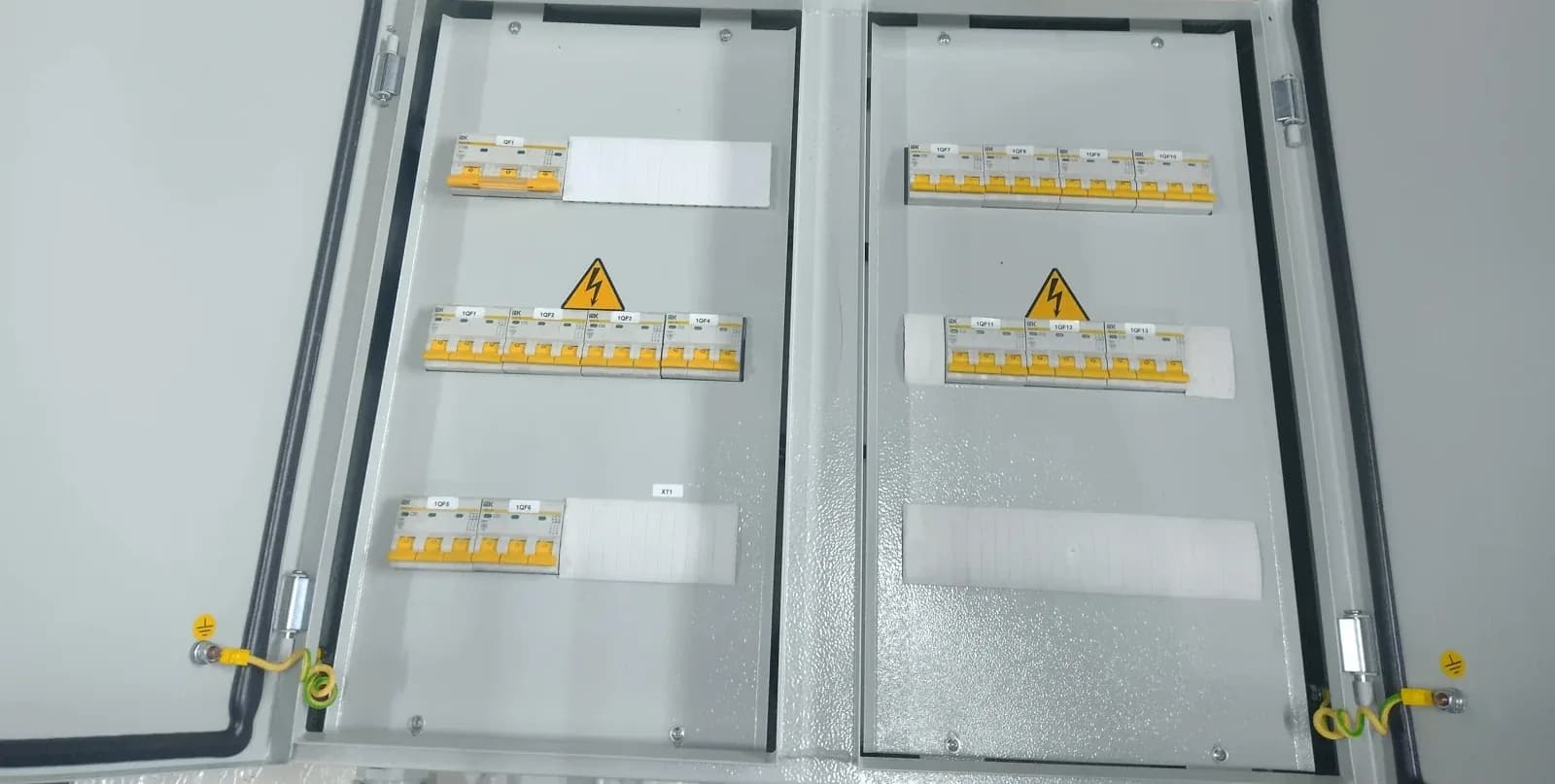

• 100 А: ввід — триполюсний вимикач 100 А (10 кА, характеристика C); відхідні — триполюсні вимикачі 10 А ×9, 20 А ×3, 50 А ×1. Тринадцять ліній від одного вводу.
• 400 А: щит приєднання навантаження — один литий триполюсний вимикач 400 А з відключною здатністю 36 кА, відхідних ліній немає.
• 1600 А: шинний ввід 1600 А; лінії — литі триполюсні вимикачі 400 А ×3, 250 А та 160 А, усі з відключною здатністю 50 кА.

Схему електричну принципову під конкретне виконання додаємо до паспорта виробу.

Типові схеми серії ПР11

Нумерація схем серії ПР11 стандартна: збираємо за номером схеми з вашого проєкту. Остаточний склад — ввідний апарат, кількість і полюсність ліній, IP, виконання — фіксуємо в опитувальному листі та у схемі електричній принциповій, що йде з паспортом. Немає у ряду потрібної схеми — збираємо за вашим складом ліній. Усі схеми серії — на трифазний ввід 380 В.

Основні параметри ПР11

Габарити, маса та комплектація — орієнтовні, за виконаними роботами. Остаточні параметри узгоджуються на етапі опитувального листа.

Комплект поставки

• шафа ПР11 відповідно до договору та опитувального листа — 1 шт.;
• паспорт виробу — 1 шт.;
• схема електрична принципова — 1 шт.

Протокол приймально-здавальних випробувань — за запитом.

Що підбирається під проєкт

• номінал ввідного апарата за розрахунковим струмом;
• кількість, номінали та полюсність ліній, що відходять;
• ступінь захисту IP54 або IP31 — за місцем встановлення;
• настінне або підлогове виконання, габарити корпусу;
• колір корпусу — за замовленням (RAL за проєктом).

Не призначено для роботи

• у середовищі зі струмопровідним пилом, їдкими парами та газами, що руйнують метал і ізоляцію;
• у місцях із сильною тряскою, вібрацією та ударами;
• на пересувних установках.

Гарантія

Гарантія на виріб — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років*. Розрахунковий термін служби до списання — 25 років за умови заміни комплектуючої апаратури, термін служби якої менший.

*Орієнтовні строки та умови. Точний термін і гарантія — у договорі постачання.

Розподільчий пункт ПР11 (на шильдиках — ПР-11) — це шафа для приймання та розподілу електроенергії в мережах 0,4 кВ (380 В, 50 Гц): ввідний апарат — автоматичний вимикач, вимикач навантаження або ввід на збірні шини — і група вимикачів на лініях, що відходять, без кіл керування. Збираємо за будь-якою схемою типового ряду серії — до 630 А — або за вашим складом ліній; понад ряд у виконаних роботах була збірка на 1600 А. Номінальний струм підбираємо за розрахунковим струмом вводу: у виконаних роботах — від 100 А у корпусі 650×600×150 мм до 1600 А у корпусі 1800×1000×350 мм. Ступінь захисту IP54 для вологих і вуличних умов або IP31 для приміщень; кліматичне виконання У3, робочий діапазон від −40 до +40 °C, для зовнішнього встановлення — У1 під замовлення. LK Energy Group — виробник щитового обладнання з Одеси: компанія працює з 2005 року, власний завод — з 2015-го, кожна шафа йде з паспортом і схемою електричною принциповою, протокол випробувань — за запитом. Ціна — за запитом.
