Щити керування насосними станціями для мережі АЗК: пожежна та каналізаційна станції з АВР і плавним пуском

Задача

Насосні станції паливного об'єкта вимагають безперебійності та керованого пуску:

• два вводи з автоматичним резервом (АВР) — насоси не мають зупинятися при зникненні живлення;
• плавний пуск потужних насосів ПНС — пусковий струм прямого пуску просаджує мережу об'єкта;
• автоматичне та ручне керування насосами, вентиляторами й освітленням станцій з контролем рівня рідини;
• габарити та схема — під тісні приміщення станцій.

Рішення

ПНС (пожежна станція), 4 шафи: ввідна шафа ШВ з АВР на 400 А (перемикач навантаження з мотор-приводом, контролер АВР) та три шафи ШС із пристроями плавного пуску 200 А / до 110 кВт з панелями індикації на дверях, автоматами захисту двигунів і колами керування.

КНС (каналізаційна станція), 3 шафи: ввідна ШВ з АВР на 160 А та дві шафи ШС керування насосами з реле контролю рівня рідини — насоси вмикаються за датчиками рівня.

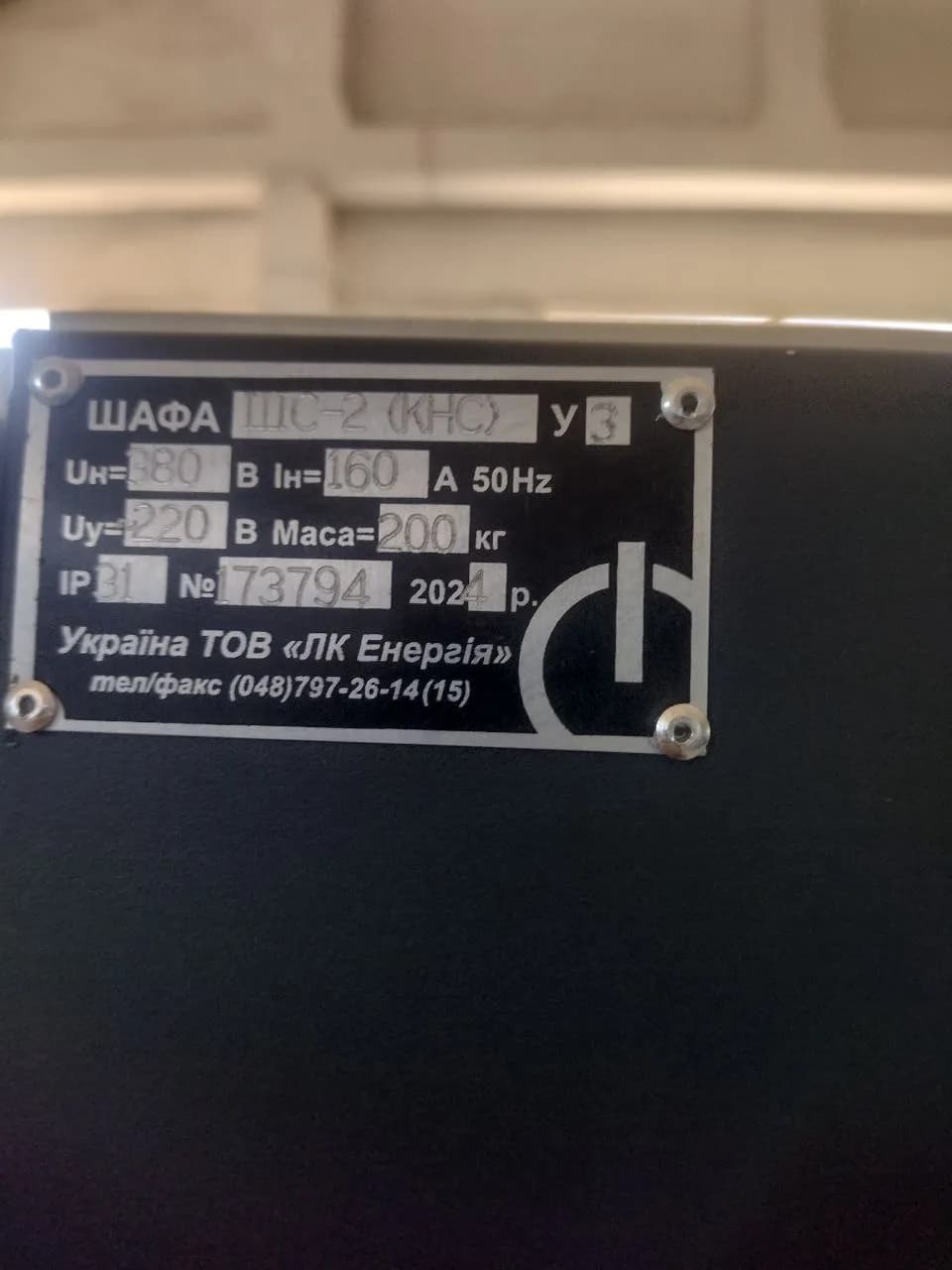

Загальне для всіх шаф: перемикачі «Місцевий/Автомат» і сигнальні лампи по кожному насосу, вентилятору та групі освітлення прямо на дверях — оператор бачить стан станції без відкривання; аварійна сигналізація з виносною лампою; фазне маркування, кабельні короби, заземлення корпусів і дверей. Кожна шафа має заводський паспорт і табличку з номером.

Окремим замовленням раніше (2023): шафа керування двигуном технологічного обладнання Я-5110 у вуличному виконанні IP54 — для об'єктів цієї ж мережі.

Серійна карточка виробу: шафа АВР. Для проєктантів: типові рішення «АВР 0,4 кВ на два вводи» та «АВР 0,4 кВ».

Цифри (з паспортів)

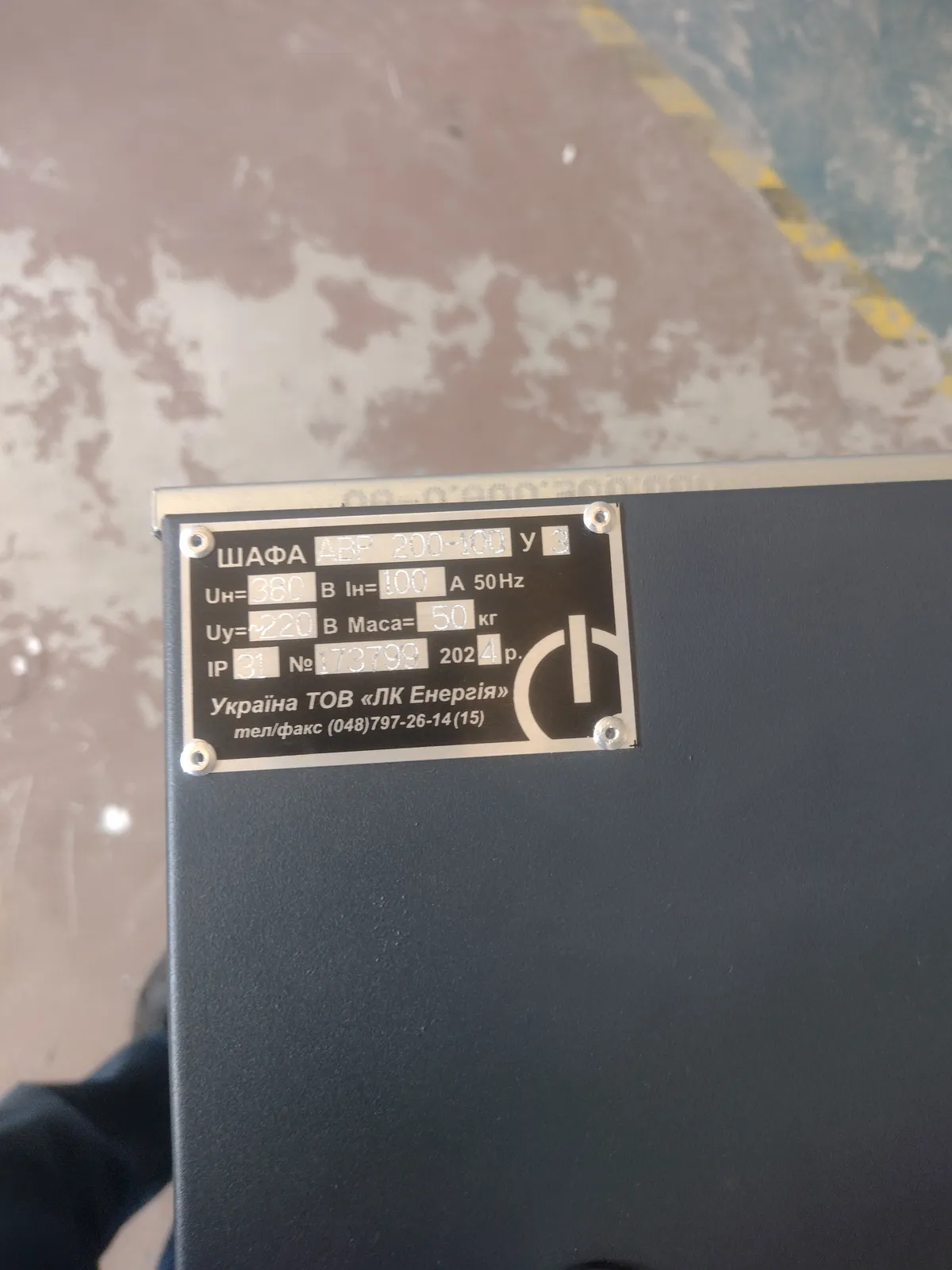

Фотозвіт: від лінійки шаф до заводської таблички
