Щиты управления насосными станциями для сети АЗК: пожарная и канализационная станции с АВР и плавным пуском

Задача

Насосные станции топливного объекта требуют бесперебойности и управляемого пуска:

• два ввода с автоматическим резервом (АВР) — насосы не должны останавливаться при пропадании питания;
• плавный пуск мощных насосов ПНС — пусковой ток прямого пуска просаживает сеть объекта;
• автоматическое и ручное управление насосами, вентиляторами и освещением станций с контролем уровня жидкости;
• габариты и схема — под тесные помещения станций.

Решение

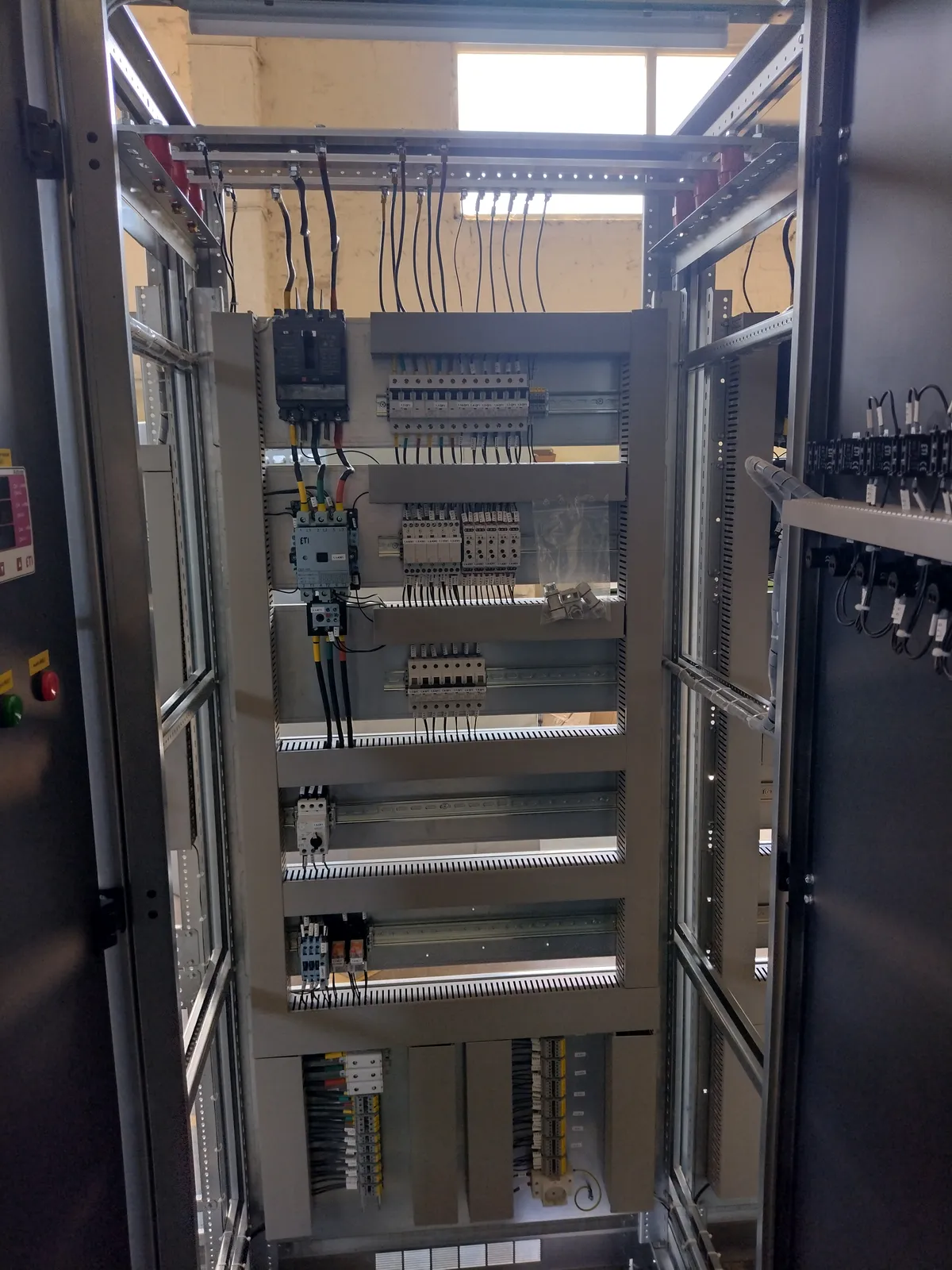

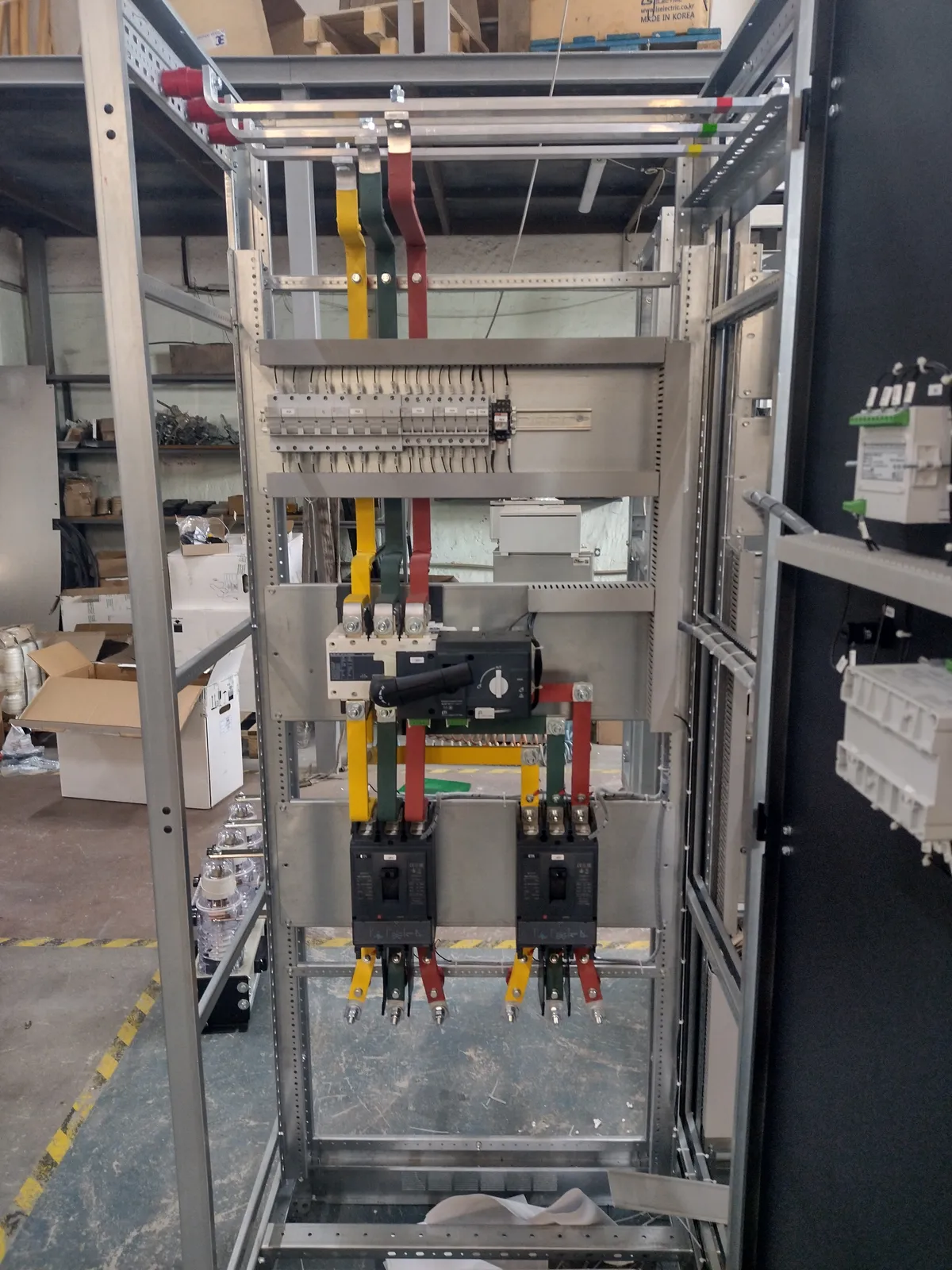

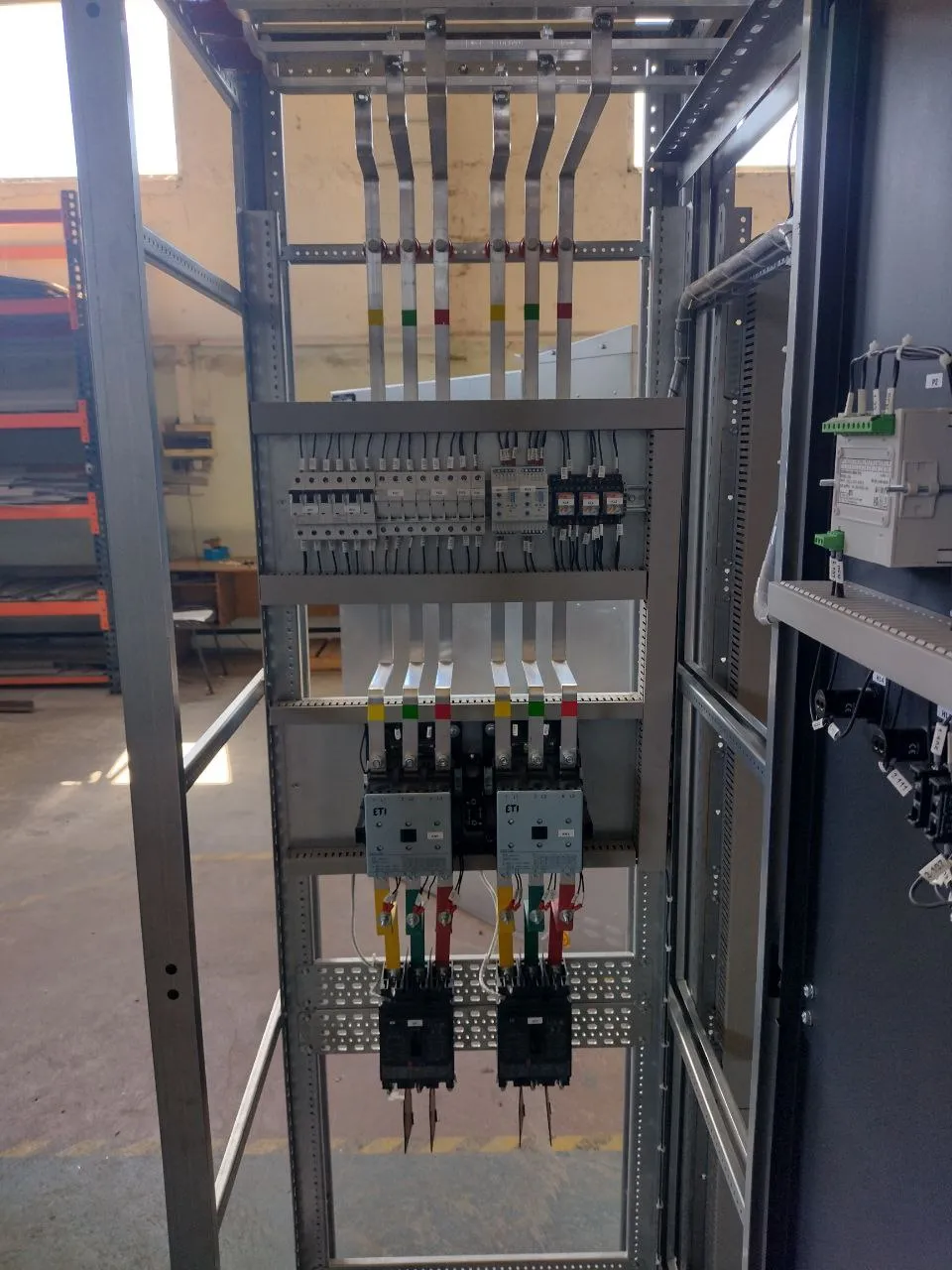

ПНС (пожарная станция), 4 шкафа: вводной шкаф ШВ с АВР на 400 А (переключатель нагрузки с мотор-приводом, контроллер АВР) и три шкафа ШС с устройствами плавного пуска 200 А / до 110 кВт с панелями индикации на дверях, автоматами защиты двигателей и цепями управления.

КНС (канализационная станция), 3 шкафа: вводной ШВ с АВР на 160 А и два шкафа ШС управления насосами с реле контроля уровня жидкости — насосы включаются по датчикам уровня.

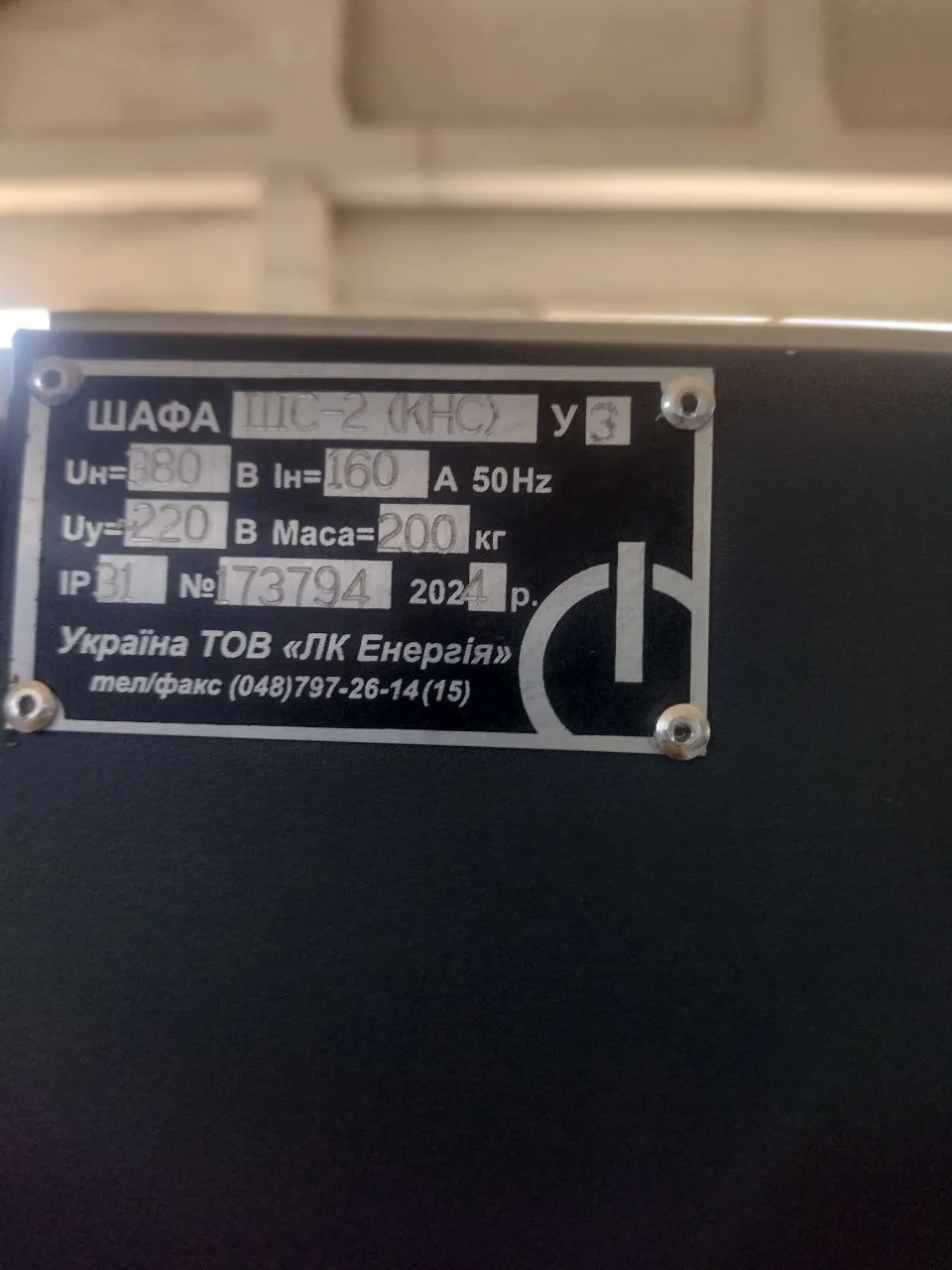

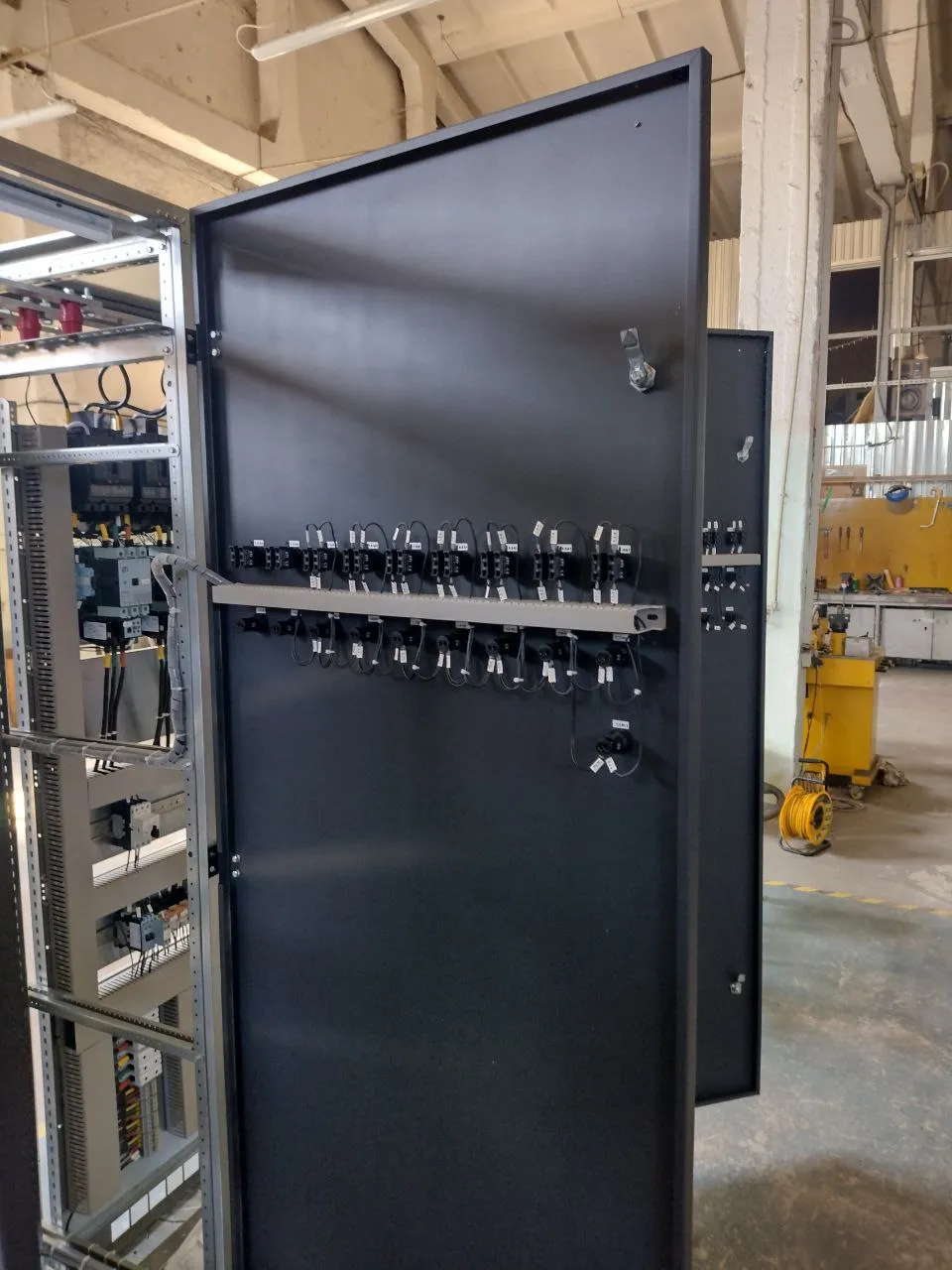

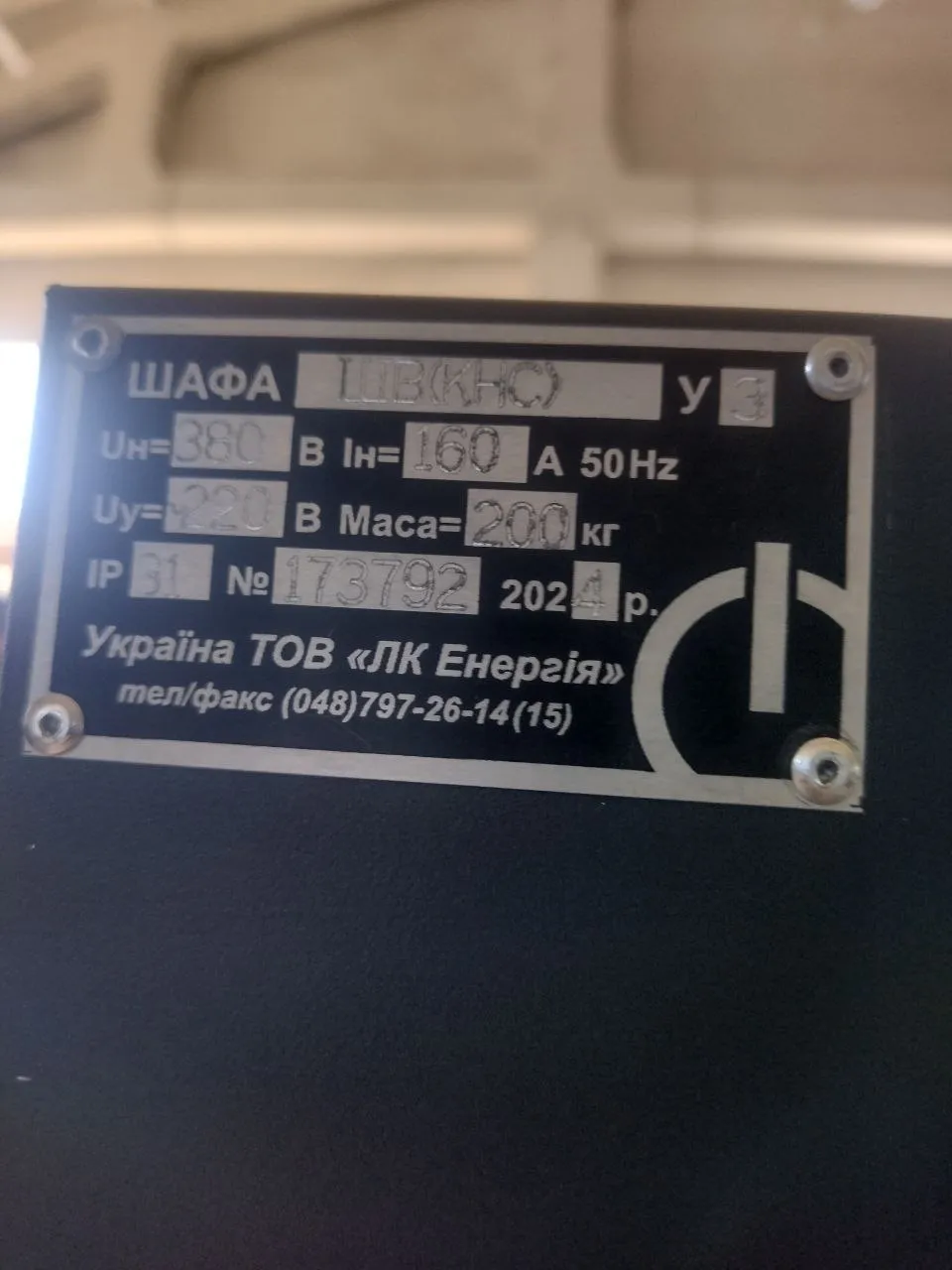

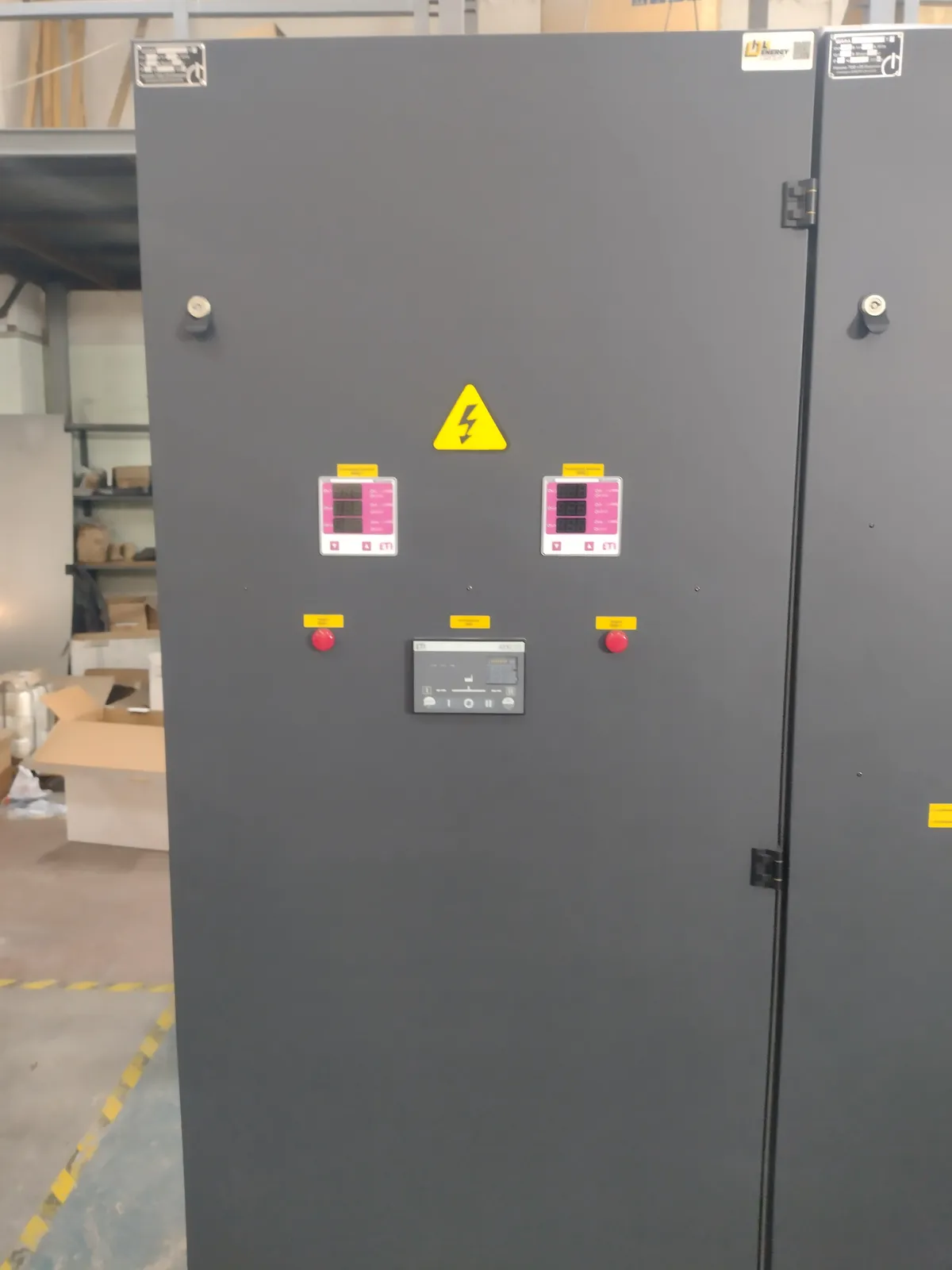

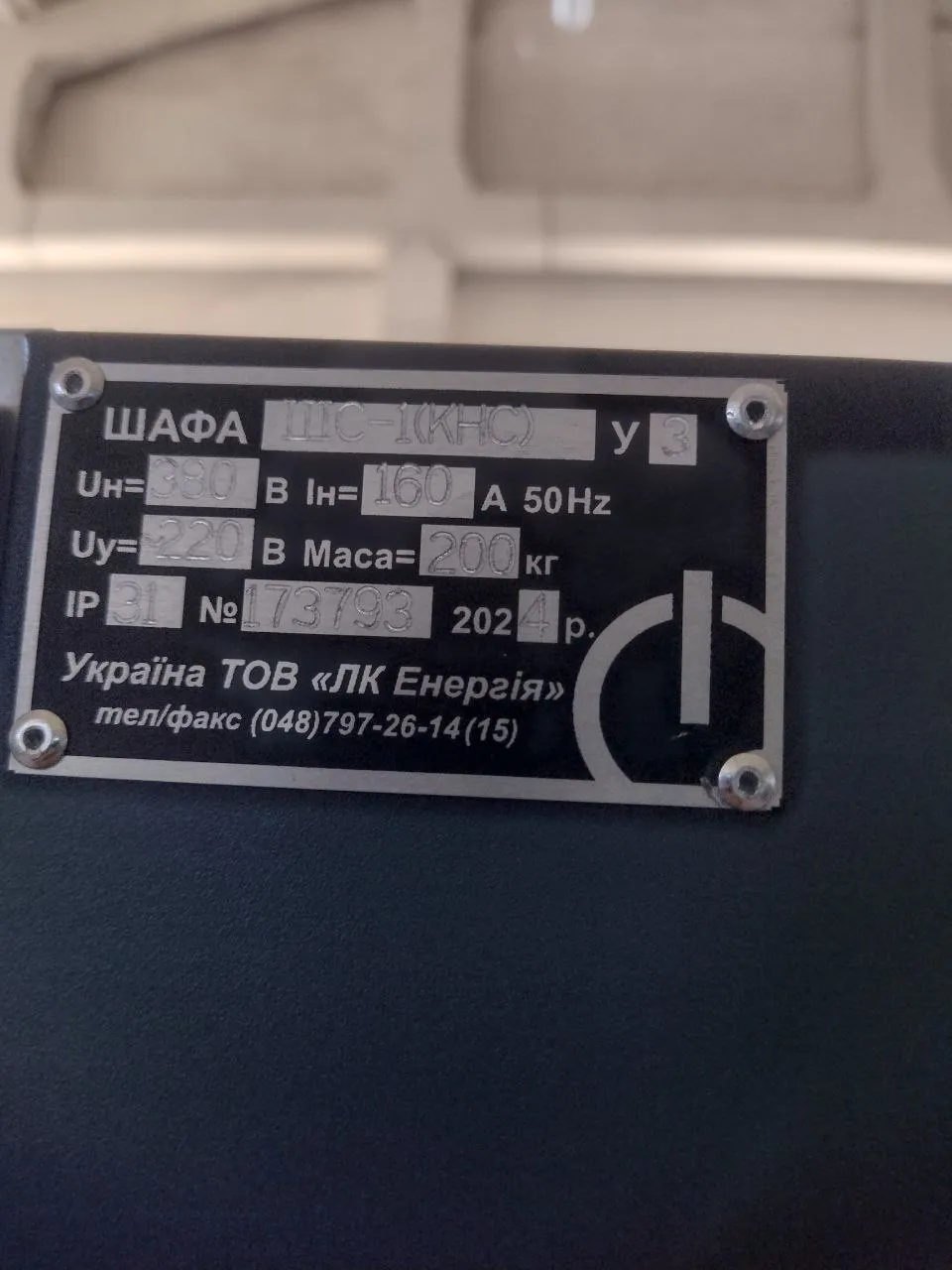

Общее для всех шкафов: переключатели «Местный/Автомат» и сигнальные лампы по каждому насосу, вентилятору и группе освещения прямо на дверях — оператор видит состояние станции без открывания; аварийная сигнализация с выносной лампой; фазная маркировка, кабельные короба, заземление корпусов и дверей. Каждый шкаф имеет заводской паспорт и табличку с номером.

Отдельным заказом ранее (2023): шкаф управления двигателем технологического оборудования Я-5110 в уличном исполнении IP54 — для объектов этой же сети.

Серийная карточка изделия: шкаф АВР. Для проектировщиков: типовые решения «АВР 0,4 кВ на два ввода» и «АВР 0,4 кВ».

Цифры (из паспортов)

Фотоотчет: от линейки шкафов до заводской таблички

Изготовим по вашей схеме

Щиты управления насосными станциями, АВР, плавный пуск — от однолинейной схемы до заводских испытаний. Оставьте заявку, инженер подберет решение под ваши насосы.
