Типове рішення: ШАВР 0,4 кВ — резерв від ДЕС/ДГУ
Готові схеми ШАВР 0,4 кВ з резервом від ДЕС/ДГУ та шаф підключення двох ДЕС 250–630 А. PDF у вільному доступі, DWG-комплект — після реєстрації.
Файли рішення
4 PDF · 855 КБ — відкрито без реєстрації- ВРП АВР: два мережеві вводи (аркуш 1 з 2 оригінального комплекту)PDF · 128 КБсхема1 арк.
- ШАВР: мережа + ДЕСPDF · 379 КБсхема3 арк.
- Шафа підключення ДЕС, 630 АPDF · 142 КБсхема1 арк.
- Шафа підключення ДЕС, 250 АPDF · 206 КБсхема1 арк.
DWG-комплект — після короткої реєстрації (ім’я, телефон, e-mail). Посилання на екрані одразу після реєстрації, діє 7 днів.
Отримати DWGОпубліковано: 11.06.2026 · Автор: інженерний відділ LK Energy
Готовий комплект принципових схем АВР 0,4 кВ стадії Р: 6 аркушів у 4 виконаннях — АВР на два мережеві вводи (ВРП АВР), шафа АВР з резервом від ДЕС (ШАВР), шафи підключення двох ДЕС на 250 та 630 А зі схемами керування, блокувань і переліками елементів. Схеми розроблені інженерами ЛК Енерджи Груп за реальними замовленнями 2022–2023 років. PDF — у вільному доступі нижче, DWG — після короткої реєстрації.
Що таке АВР і які схеми бувають
Автоматичне увімкнення резерву (АВР) — це схема, що при зникненні або неприпустимому відхиленні напруги на основному вводі автоматично перемикає навантаження на резервне джерело живлення. Конструктивно рішення виконується як окрема шафа АВР (ШАВР) або як секція ввідно-розподільчого пристрою (ВРП) 0,4 кВ. Напругу на кожному вводі контролюють реле трифазної напруги, комутацію виконують контактори з механічним та електричним блокуванням одночасного увімкнення.
Типові конфігурації схеми АВР 0,4 кВ:
- два незалежні мережеві вводи
- (два трансформатори або дві лінії) — взаємне резервування; окреме типове рішення: АВР 0,4 кВ на два вводи;
- ввід від мережі + резерв від ДЕС/ДГУ
- при зникненні мережі навантаження переводиться на генератор, після відновлення мережі — назад;
- два генераторні вводи
- (основний і резервний ДГУ) — шафа підключення ДЕС для об’єктів, де генератори працюють по черзі.
Цей комплект закриває всі три конфігурації: схема АВР 0,4 кВ на два мережеві вводи, ШАВР з резервом від ДЕС та шафи підключення двох ДЕС на 250 і 630 А. Пріоритет вводу задається перемичкою, повернення на основне живлення — автоматичне, з витримкою часу.
Технічні параметри рішення
- Номінальна напруга: 0,4 кВ (380/220 В), 50 Гц
- Комутація: контактори LC1E300M5 (300 А) / LC1E630M7 (630 А) з механічним блокуванням LAEM8 та електричним блокуванням одночасного увімкнення
- Захист вводів: автоматичні вимикачі NSX250N TM250D (250 А), TS630N 65 кА (630 А)
- Контроль напруги: реле трифазної напруги RM35TF30 на кожному вводі
- Пріоритет вводу: задається перемичкою, без перемонтажу схеми
- Витримки часу: блоки додаткових контактів з витримкою 1–30 с; уставки 3–7 с за схемами
- Індикація на кожен ввід: увімкнено / вимкнено / відсутня напруга керування; у виконанні 250 А — окрема панель індикації
- Корпус шаф підключення ДЕС: каркасна шафа 2000×1000×425 мм (за переліком елементів)
- Роки розробки: 2022–2023, стадія Р, мова схем — українська, оригінали — DWG (AutoCAD)
- Номінальний струм виконання, апаратна база, ступінь захисту, кліматичне виконання — за опитувальним листом
Склад комплекту і завантаження
| № | Виконання | Призначення | Аркушів | Схеми |
|---|---|---|---|---|

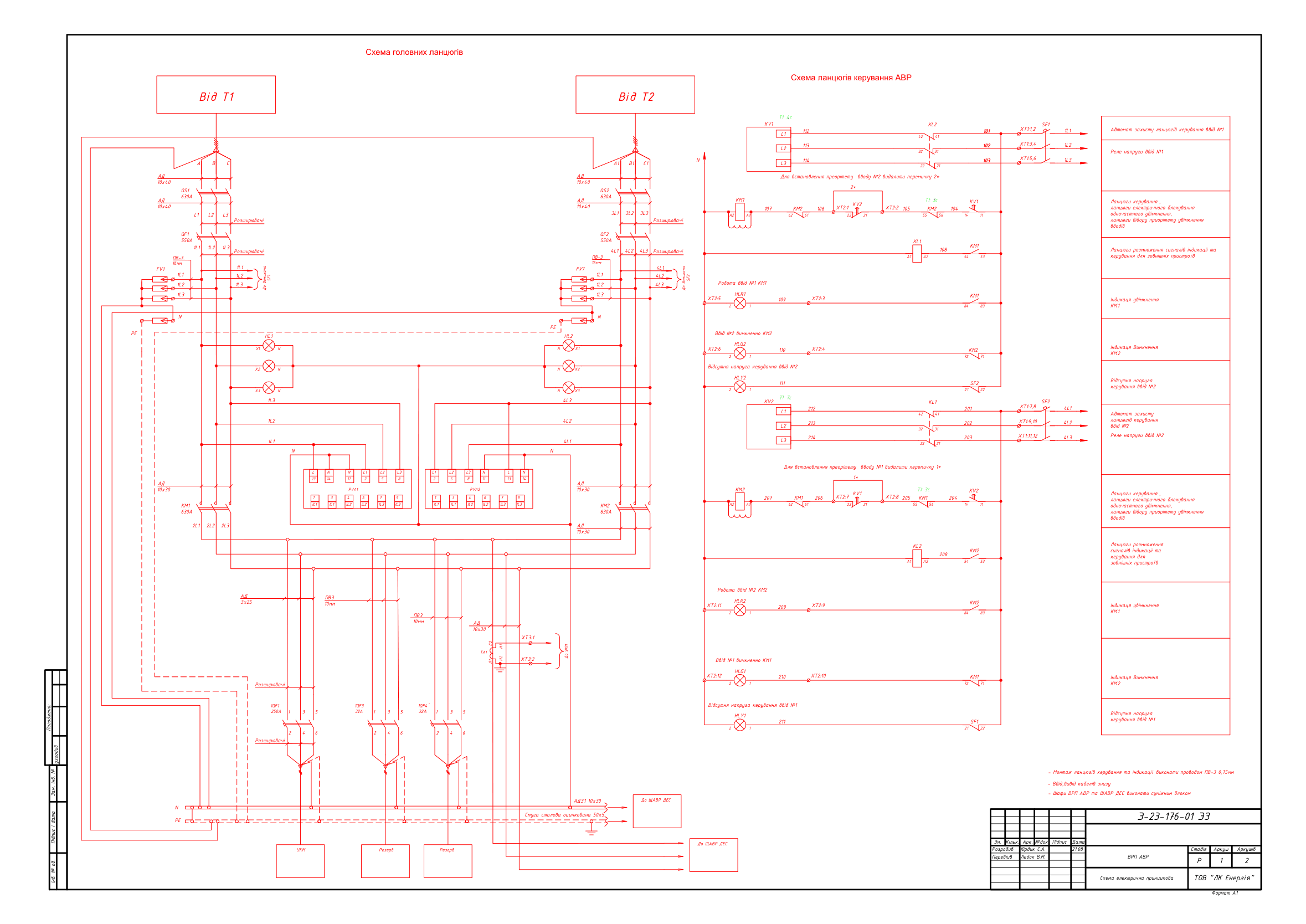

| 1 | ВРП АВР: два мережеві вводи (аркуш 1 з 2 оригінального комплекту) | АВР 0,4 кВ між вводами від Т1 і Т2 — головні кола, кола керування, відходження на УКМ | 1 | |

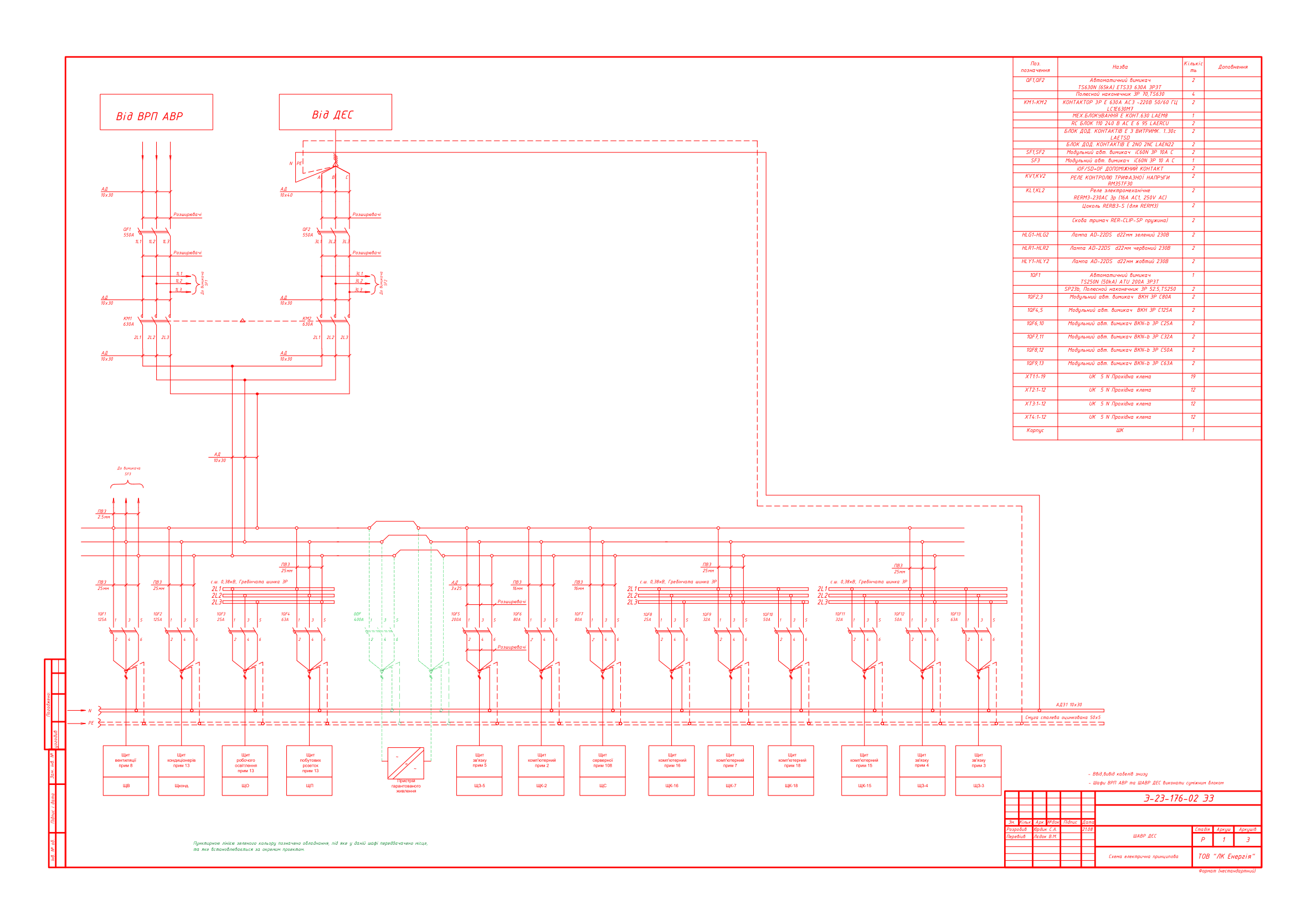

| 2 | ШАВР: мережа + ДЕС | Основний ввід від ВРП, резерв від ДЕС; розподільча секція на 12 груп; кола керування; міжшафові зв’язки оперативного блокування ДГУ | 3 | |

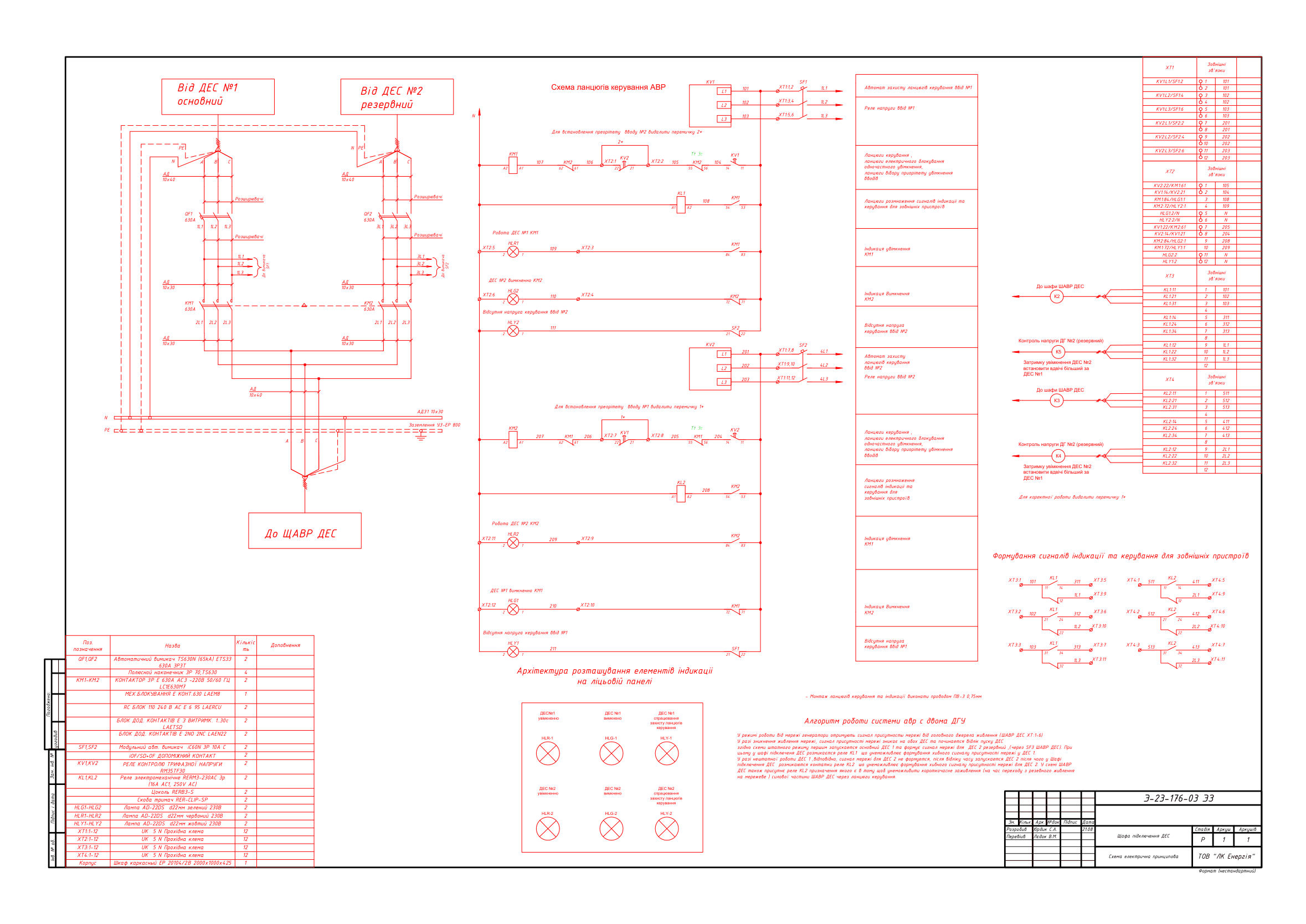

| 3 | Шафа підключення ДЕС, 630 А | АВР між ДЕС №1 (основний) і ДЕС №2 (резервний), з переліком елементів | 1 | |

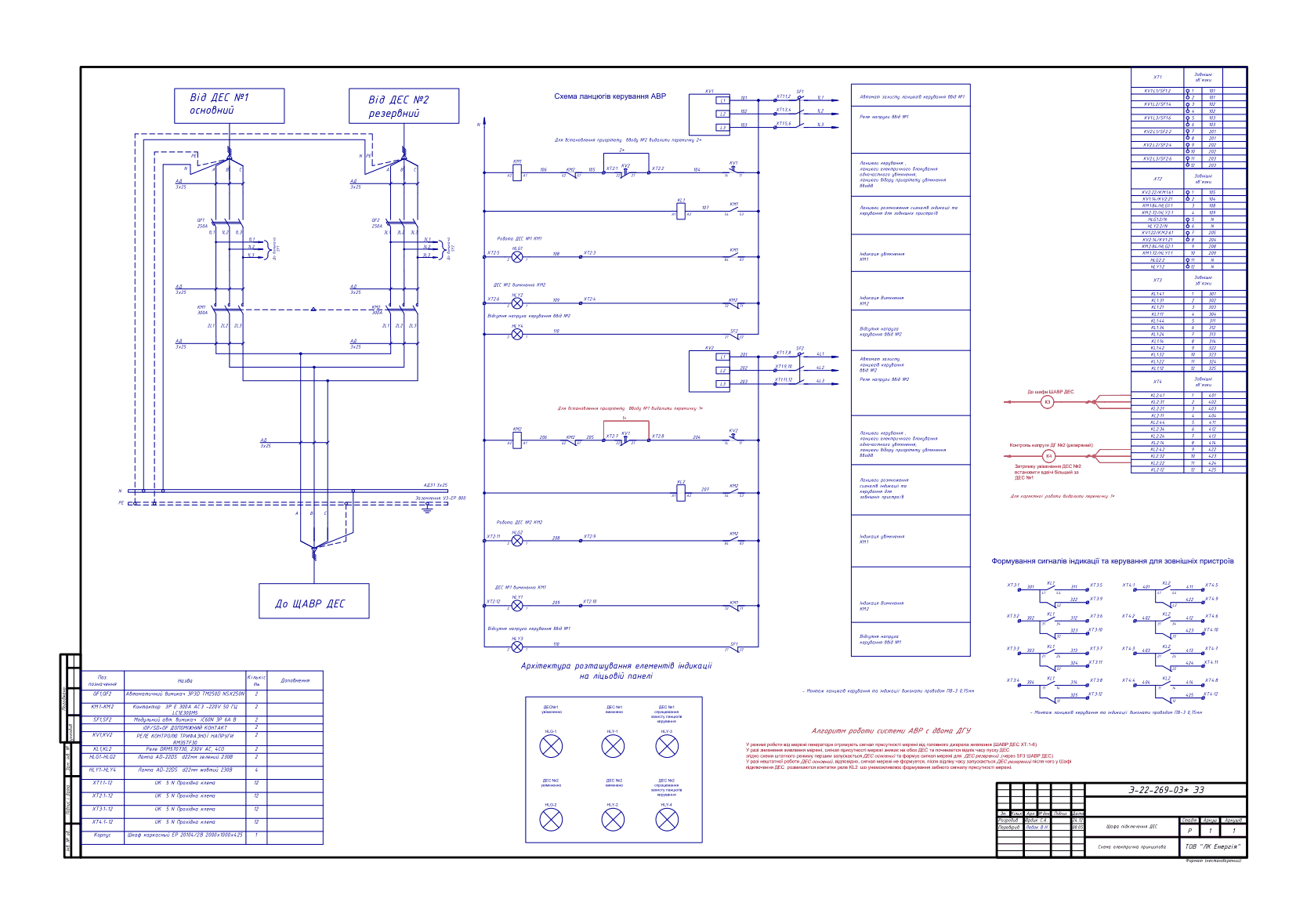

| 4 | Шафа підключення ДЕС, 250 А | АВР між двома ДЕС, панель індикації, алгоритм роботи системи АВР з двома ДГУ | 1 |
Аркуші містять схеми головних кіл, кіл керування та індикації, схеми електричного і механічного блокування та переліки елементів (де передбачено оригіналом).
Прев’ю схем
DWG після реєстрації
Оригінали схем у форматі DWG (AutoCAD) надаємо безкоштовно після реєстрації. Для реєстрації потрібні ім’я, телефон і e-mail.
Часті питання
Чи можна використати ці схеми у робочому проєкті?
Так — як типове рішення-основу. Прив’язку до конкретного об’єкта, розрахунок струмів, перевірку селективності захистів і відповідність чинним ПУЕ/ДСТУ забезпечує проєктувальник. Схеми відповідають реальним замовленням, виготовленим у 2022–2023 роках.
Це АВР на контакторах чи на моторизованих автоматах?
Усі схеми цього комплекту — АВР на контакторах (LC1E300/LC1E630) з механічним блокуванням LAEM8 та електричним блокуванням одночасного увімкнення в колах керування. Інші виконання уточнюйте у нашого інженерного відділу.
Як схема обирає пріоритетний ввід і як працює перемикання на ДЕС?
Напругу кожного вводу контролює реле трифазної напруги RM35TF30. Пріоритет вводу задається перемичкою на клемнику. У виконанні з двома ДГУ генератори отримують сигнал присутності мережі від шафи АВР, затримка увімкнення резервного ДЕС встановлюється вдвічі більшою за основний — алгоритм роботи описано безпосередньо на аркуші схеми.
Як отримати DWG-файли?
Натисніть «Отримати DWG» у блоці «Файли рішення» вгорі сторінки й пройдіть коротку реєстрацію (ім’я, телефон і e-mail). Як саме ви отримаєте комплект, вказано в тому ж блоці.
Чи виготовляє ЛК Енерджи Груп шафи АВР за цими схемами?
Так. Шафи АВР (ШАВР), ВРП, щити 0,4 кВ виробляємо на власному виробництві в Одесі — з 2015 року виготовлено понад 3000 одиниць обладнання. Допоможемо підібрати апаратуру та заповнити опитувальний лист: +38 067 104 94 91.
Реалізовано: АВР 400 А «мережа — дизель-генератор» з мотор-приводами
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, перевірку селективності захисних апаратів та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проєктувальник. ЛК Енерджи Груп не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
