АВР 400 А: автоматичне перемикання «мережа — дизель-генератор» для промислового об'єкта

Задача

Об'єкт має дизель-генератор як резервне джерело. Питання не в тому, щоб ДГУ був, — а в тому, щоб навантаження переходило на нього без участі людини і поверталося назад, коли мережа відновиться.

Вимоги, які визначили конструктив:

• Два незалежні вводи на 400 А — від ГРЩ і від ДГУ, з механічним і електричним взаємоблокуванням: два джерела не повинні зійтися ніколи.
• Автоматика, а не ручний рубильник — перемикання без оператора, за фактом зникнення або виходу параметрів мережі за межі.
• Контроль якості мережі, а не просто наявності напруги — перекіс фаз і обрив нуля мають розпізнаватися так само, як повне зникнення живлення.
• Облік окремо — вузол обліку винесений в окрему шафу зі ступенем захисту IP54, придатну для встановлення в запиленому приміщенні.

Рішення

Зібрали дві шафи, які працюють у зв'язці.

1. Шафа АВР-200-400 — серце схеми:

• Два автоматичні вимикачі 400 А у литому корпусі з комутаційною здатністю 36 кА, з регульованими розчіплювачами.
• Два мотор-приводи на цих вимикачах — саме вони роблять перемикання автоматичним: вимикач вмикається й вимикається за командою схеми, а не рукою.
• Два трифазні реле напруги й контролю фаз — стежать за кожним вводом: напруга, перекіс, чергування й обрив фаз.
• Проміжні реле логіки перемикання й сигналізації.
• Ошиновка з фазним маркуванням кольором, окрема шина PEN.

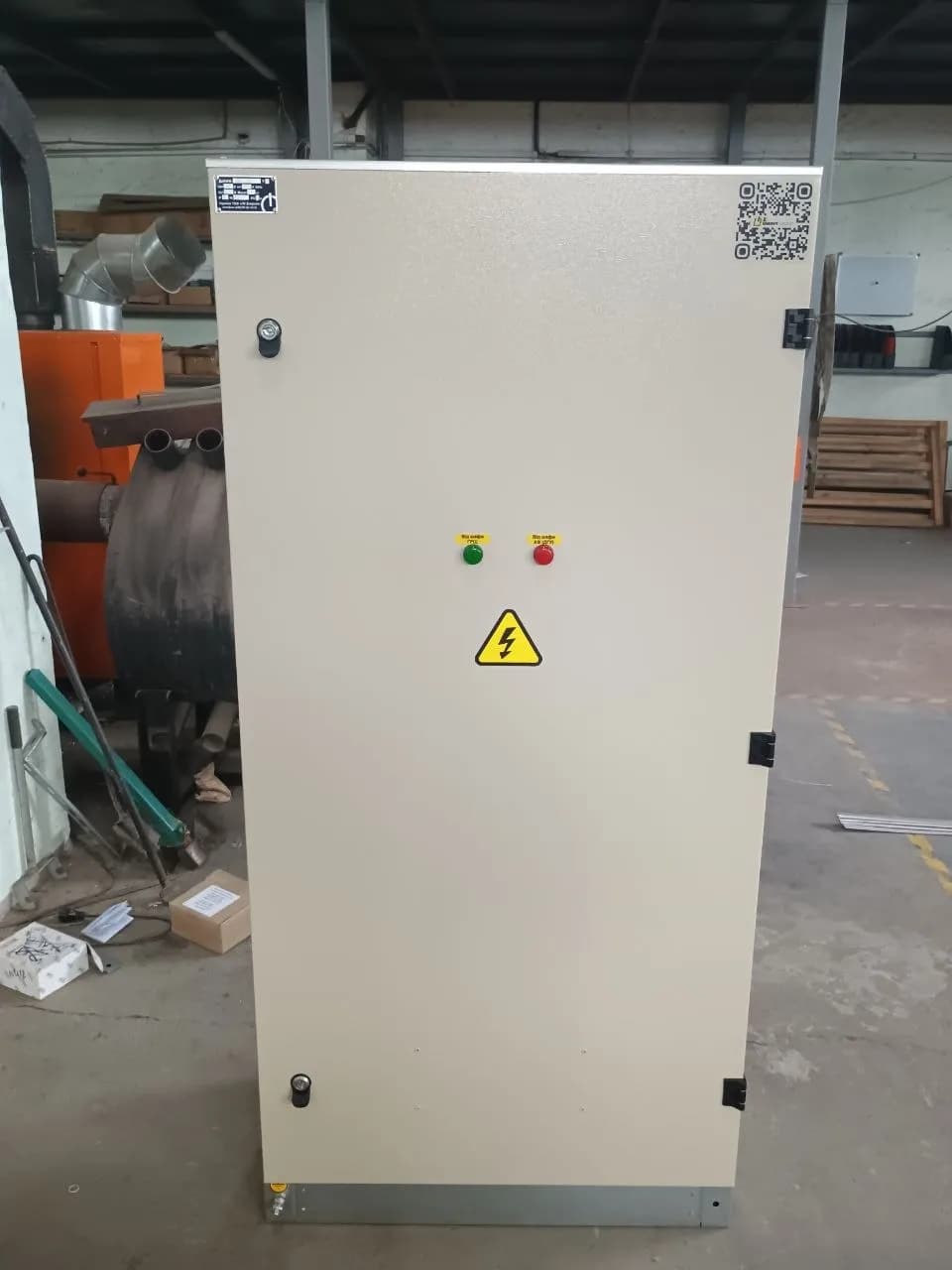

• На дверях — сигналізація джерела: дві лампи, підписані «Від шафи ГРЩ» і «Від шафи АВ ДГУ». Оператор бачить, від чого зараз живиться об'єкт, не відчиняючи шафу.

2. Щит ПР11-3045 у виконанні IP54 — вузол обліку на 400 А з автоматичним вимикачем, у пилевологозахищеному корпусі.

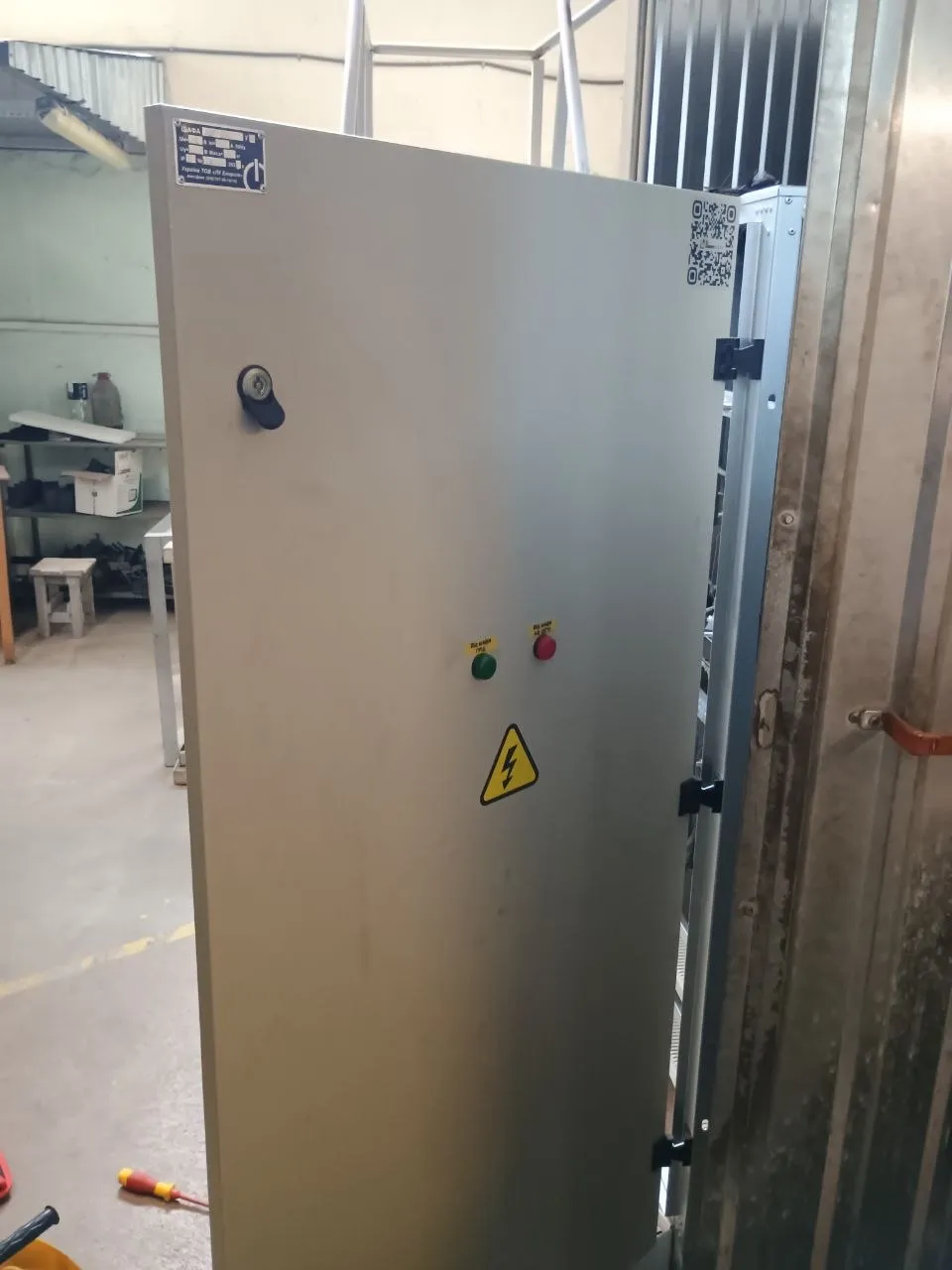

Обидві шафи промарковані заводським шильдиком і QR-кодом: параметри й номер виробу зчитуються на об'єкті. Серійна карточка виробу: шафа АВР. Для проєктантів: типові рішення «АВР 0,4 кВ» та «АВР 0,4 кВ на два вводи».

Цифри (з паспортів)

Шафа АВР-200-400, зав. № 174139

Комплектація АВР (з розділу «Комплект поставки»)

Щит обліку ПР11-3045-IP54-У1, зав. № 174140

Що це дає на об'єкті

• Перехід на ДГУ без оператора — схема сама фіксує зникнення або погіршення параметрів мережі й запускає перемикання.
• Захист від «поганої» мережі, а не лише від її відсутності — реле контролю фаз ловить перекіс і обрив, які для обладнання часто небезпечніші за чисте знеструмлення.
• Два джерела ніколи не зійдуться — взаємоблокування вводів.
• Стан видно з коридору — підписані лампи на дверях замість здогадок.

Фотозвіт: від каркаса до готової шафи
