АВР 400 А: автоматическое переключение «сеть — дизель-генератор» для промышленного объекта

Задача

На объекте есть дизель-генератор как резервный источник. Вопрос не в том, чтобы ДГУ был, — а в том, чтобы нагрузка переходила на него без участия человека и возвращалась обратно, когда сеть восстановится.

Требования, определившие конструктив:

• Два независимых ввода на 400 А — от ГРЩ и от ДГУ, с механической и электрической взаимоблокировкой: два источника не должны сойтись никогда.
• Автоматика, а не ручной рубильник — переключение без оператора, по факту исчезновения или выхода параметров сети за пределы.
• Контроль качества сети, а не просто наличия напряжения — перекос фаз и обрыв нуля должны распознаваться так же, как полное исчезновение питания.
• Учет отдельно — узел учета вынесен в отдельный шкаф со степенью защиты IP54, пригодный для установки в запыленном помещении.

Решение

Собрали два шкафа, работающих в связке.

1. Шкаф АВР-200-400 — сердце схемы:

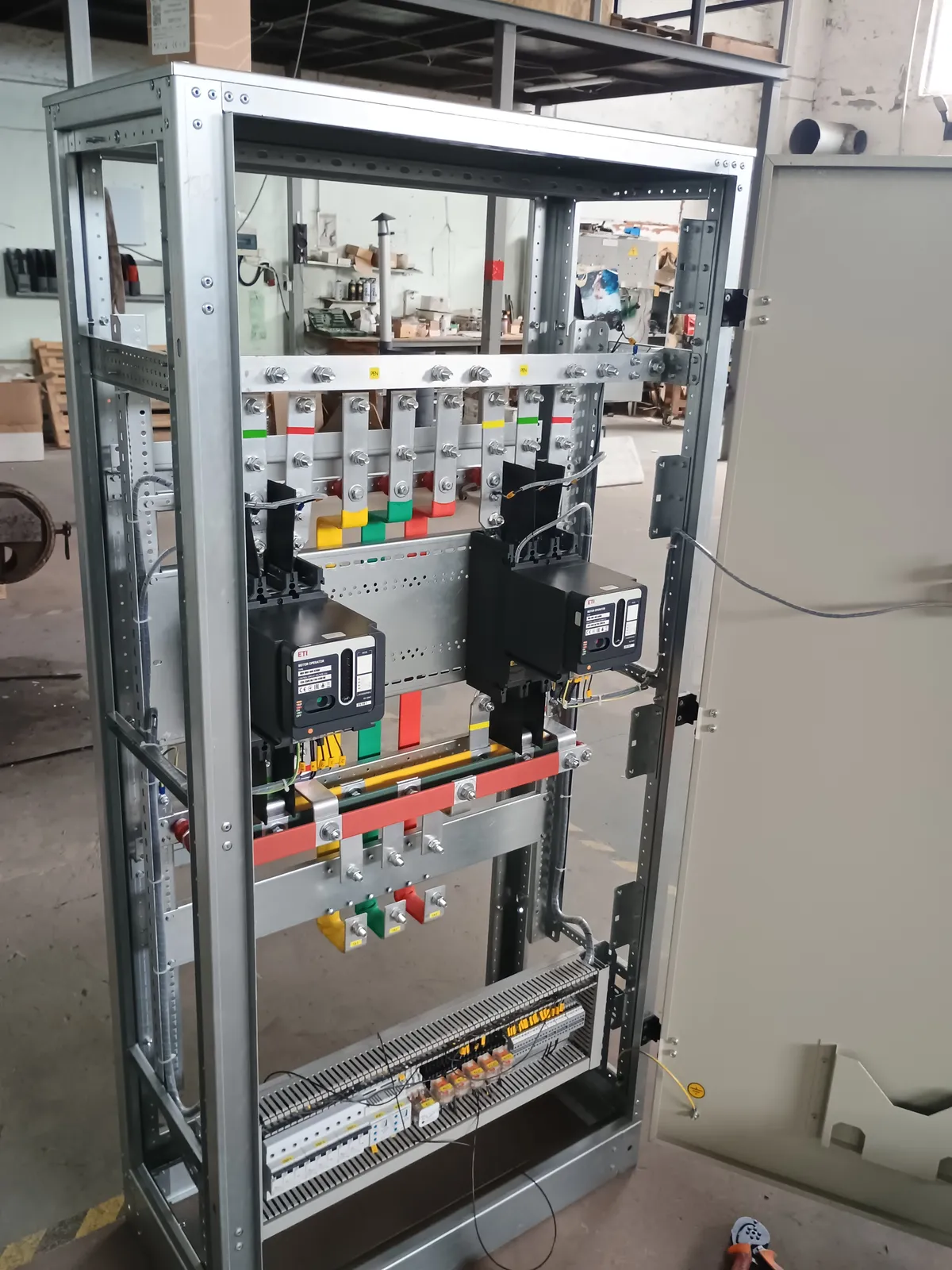

• Два автоматических выключателя 400 А в литом корпусе с коммутационной способностью 36 кА, с регулируемыми расцепителями.
• Два мотор-привода на этих выключателях — именно они делают переключение автоматическим: выключатель включается и отключается по команде схемы, а не рукой.
• Два трехфазных реле напряжения и контроля фаз — следят за каждым вводом: напряжение, перекос, чередование и обрыв фаз.
• Промежуточные реле логики переключения и сигнализации.

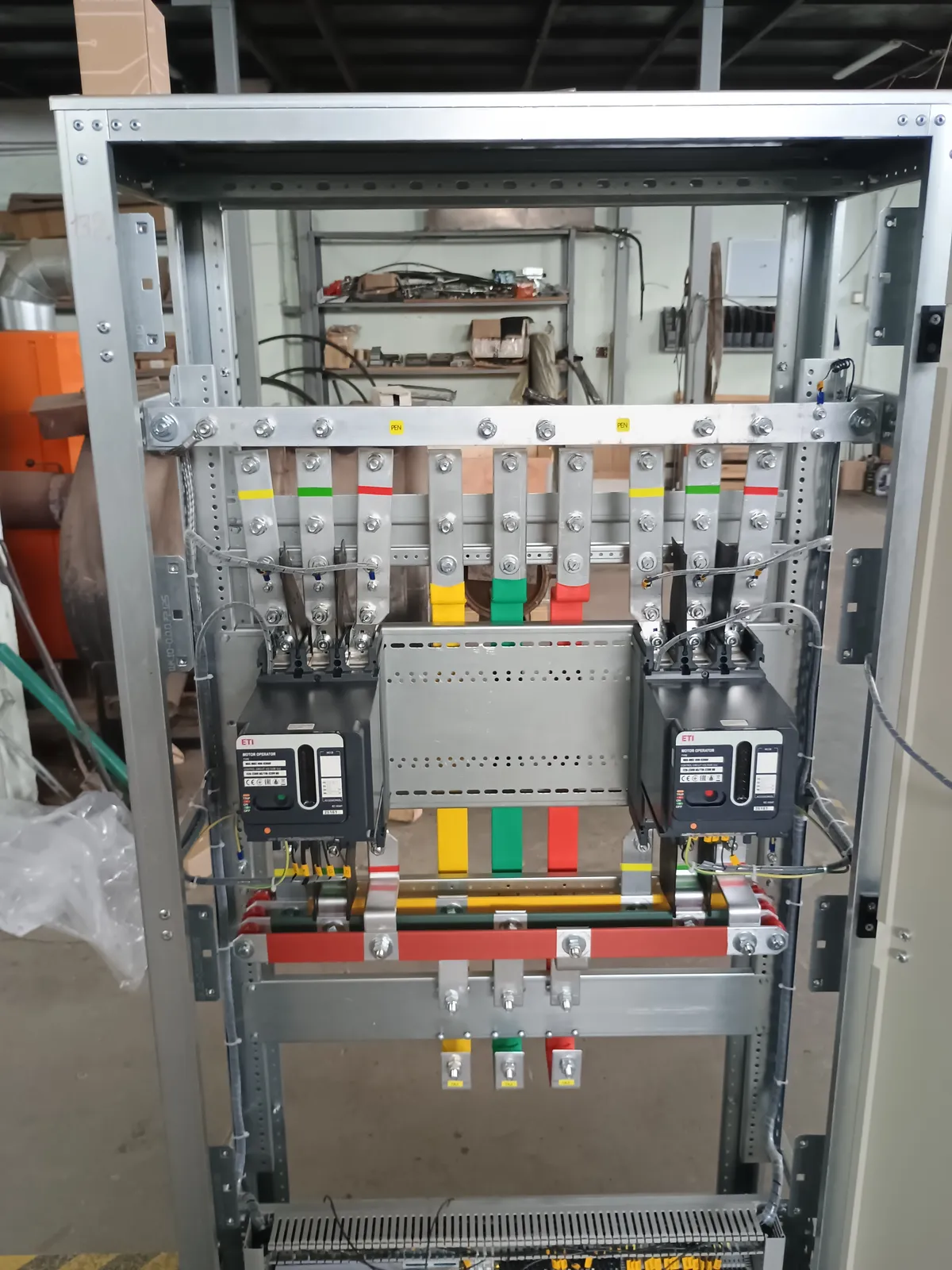

• Ошиновка с фазной цветовой маркировкой, отдельная шина PEN.

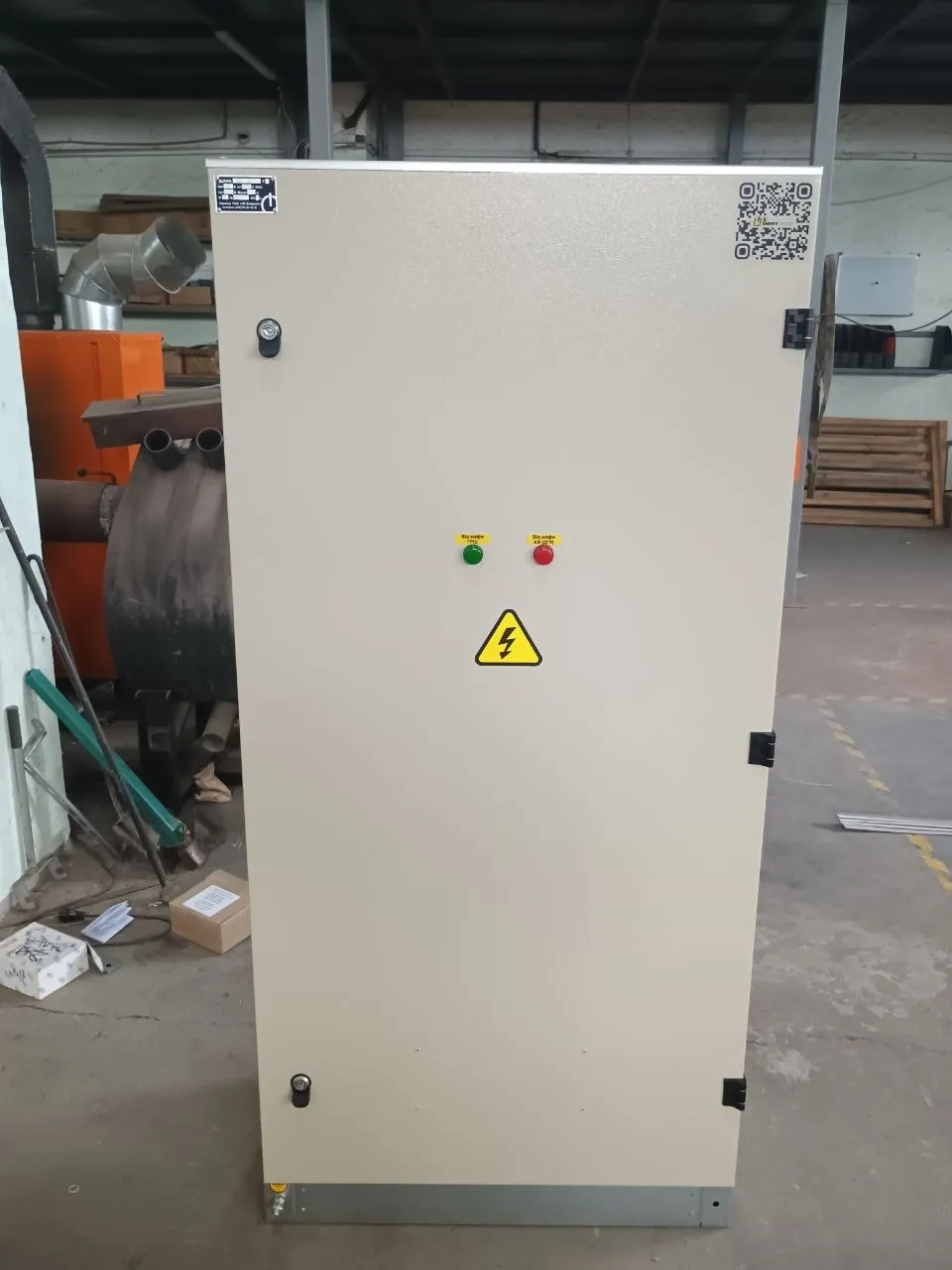

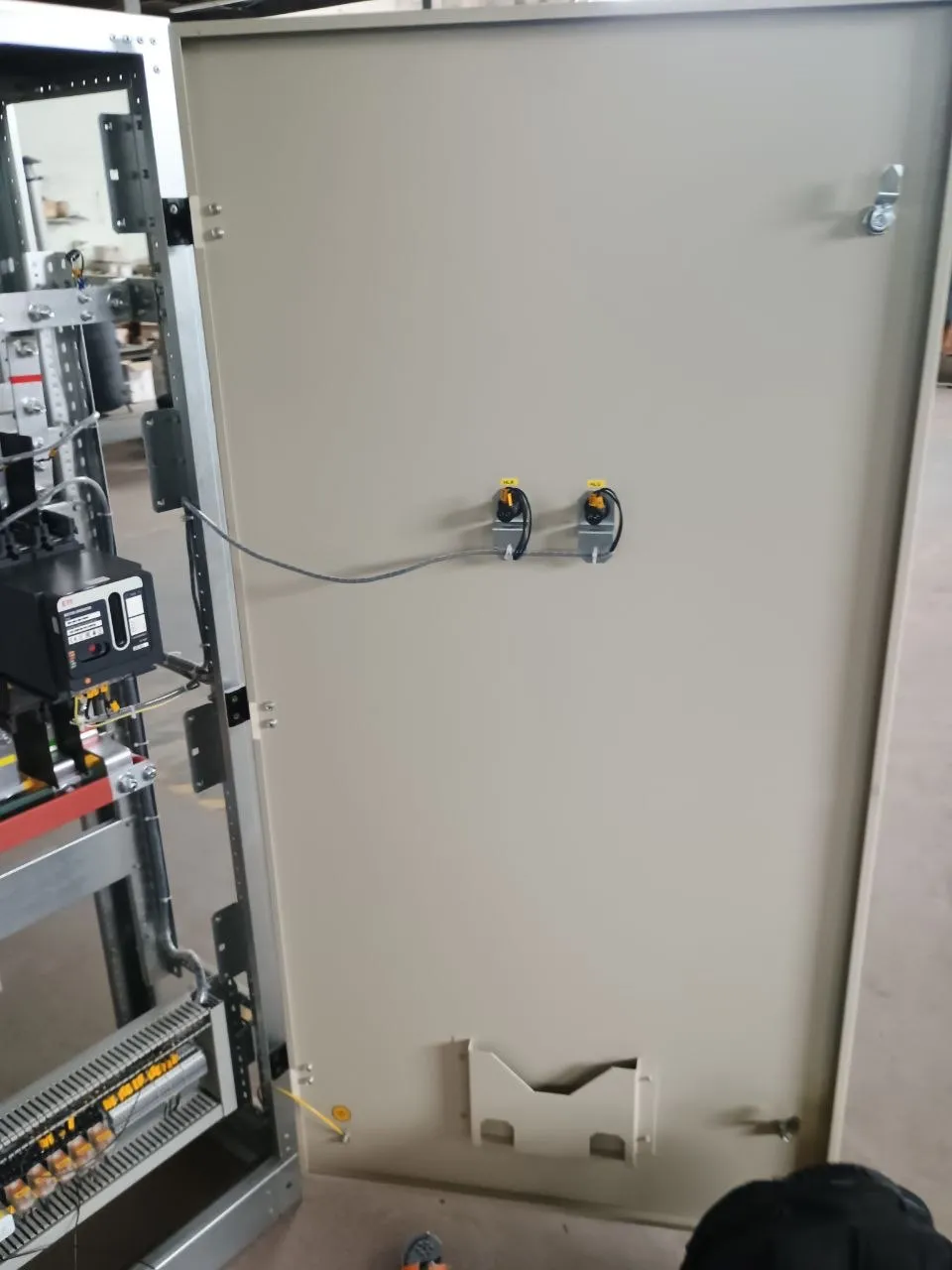

• На дверях — сигнализация источника: две лампы с подписями «Від шафи ГРЩ» и «Від шафи АВ ДГУ». Оператор видит, от чего сейчас питается объект, не открывая шкаф.

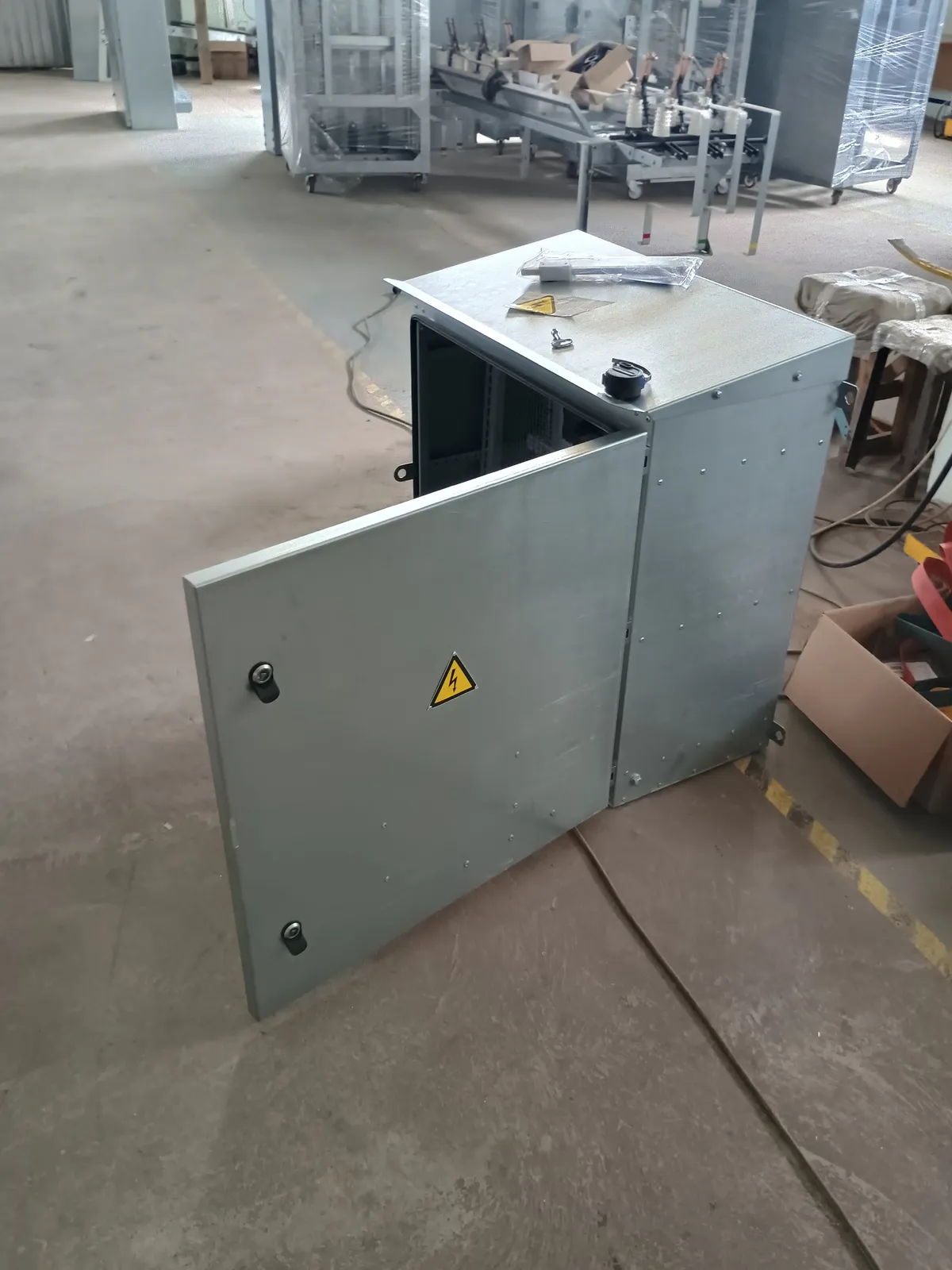

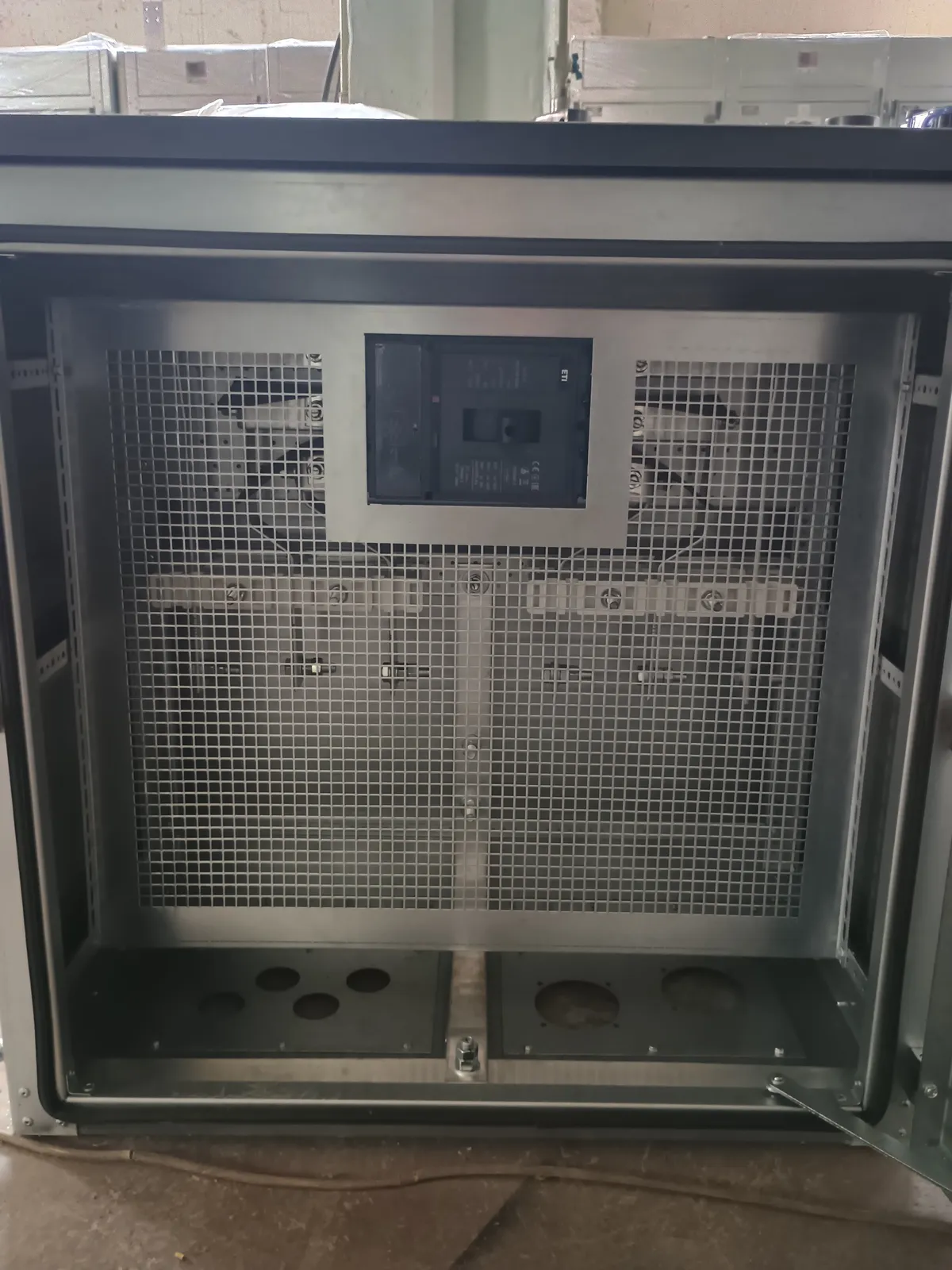

2. Щит ПР11-3045 в исполнении IP54 — узел учета на 400 А с автоматическим выключателем, в пылевлагозащищенном корпусе.

Оба шкафа маркированы заводским шильдиком и QR-кодом: параметры и номер изделия считываются на объекте. Серийная карточка изделия: шкаф АВР. Для проектировщиков: типовые решения «АВР 0,4 кВ» и «АВР 0,4 кВ на два ввода».

Цифры (из паспортов)

Шкаф АВР-200-400, зав. № 174139

Комплектация АВР (из раздела «Комплект поставки»)

Щит учета ПР11-3045-IP54-У1, зав. № 174140

Что это дает на объекте

• Переход на ДГУ без оператора — схема сама фиксирует исчезновение или ухудшение параметров сети и запускает переключение.
• Защита от «плохой» сети, а не только от ее отсутствия — реле контроля фаз ловит перекос и обрыв, которые для оборудования часто опаснее чистого обесточивания.
• Два источника никогда не сойдутся — взаимоблокировка вводов.
• Состояние видно из коридора — подписанные лампы на дверях вместо догадок.

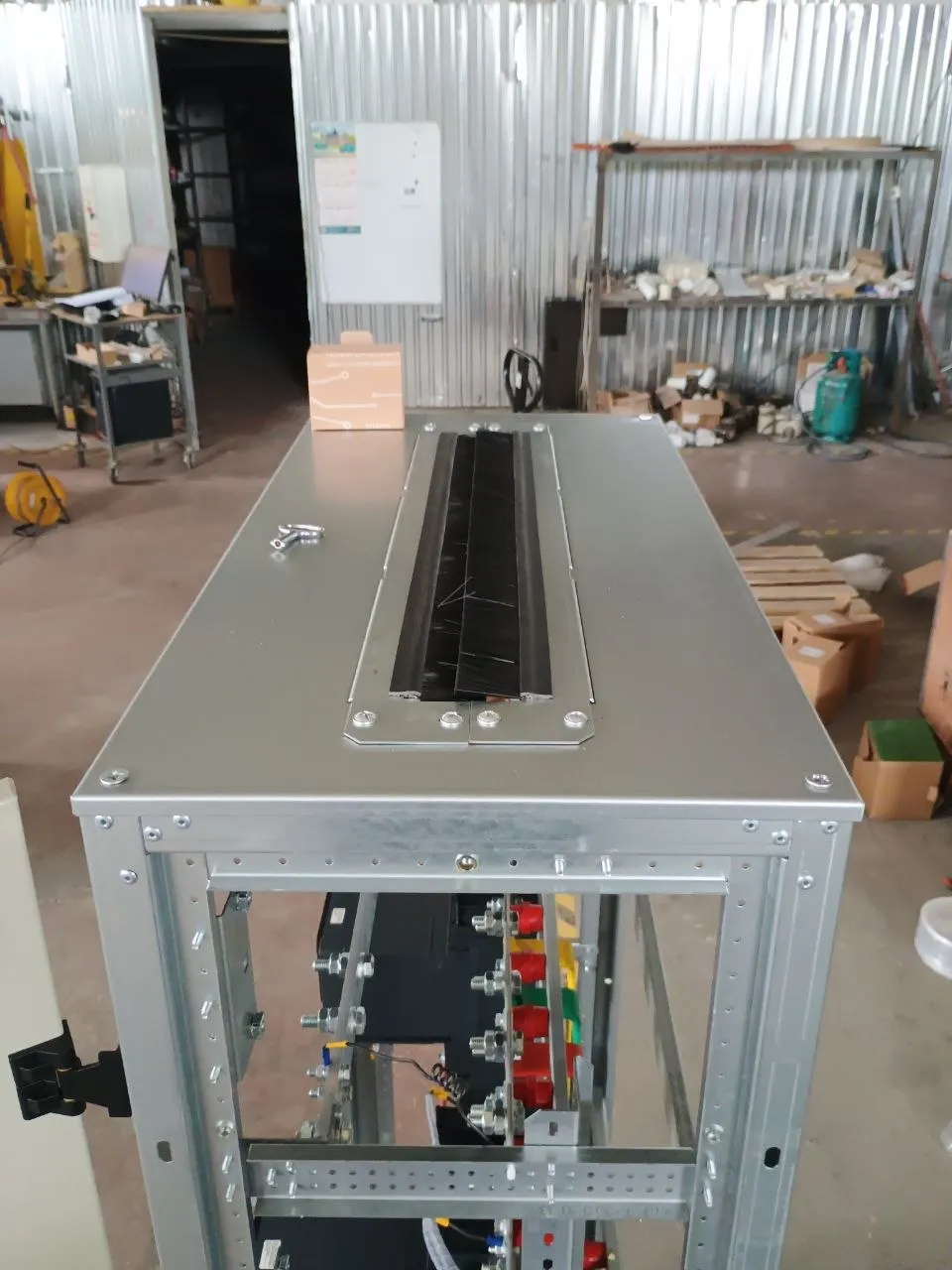

Фотоотчет: от каркаса до готового шкафа
