Шафи з частотним перетворювачем і плавним пуском

Призначення

Це щит 0,4 кВ, який пускає та зупиняє двигун не «навпростець», а керовано: через перетворювач частоти або через пристрій плавного пуску. Головні кола — 380 В, 50 Гц; кола керування — ~220 В.

Прямий пуск контактором дешевший, але дає пусковий струм у кілька разів більший за номінальний і різкий ривок на валу. Там, де це неприпустимо — довгі кабелі, слабка мережа, насоси з гідравлічним ударом, вентилятори й конвеєри з великою інерцією, — ставлять керований пуск.

Що вибрати: перетворювач чи плавний пуск

• Перетворювач частоти — коли потрібно змінювати оберти в роботі: тримати тиск або витрату, підбирати продуктивність під потребу, економити на частковому навантаженні.
• Пристрій плавного пуску — коли оберти в роботі постійні, а прибрати треба тільки пусковий струм і ривок; апарат дешевший і займає менше місця.

Обидва варіанти ми збирали. Що саме поставити — вирішує ваша схема керування: ми рахуємо за струмом і потужністю двигунів, режимом роботи та довжиною кабелю до двигуна.

Що може входити — за проєктом

• ввідний апарат і захист від короткого замикання;
• перетворювач частоти з моторним дроселем або пристрій плавного пуску з байпасом;
• захист двигуна: автоматичний вимикач захисту двигуна, теплове реле, контроль напруги та чергування фаз;
• дистанційний пульт керування з дисплеєм;

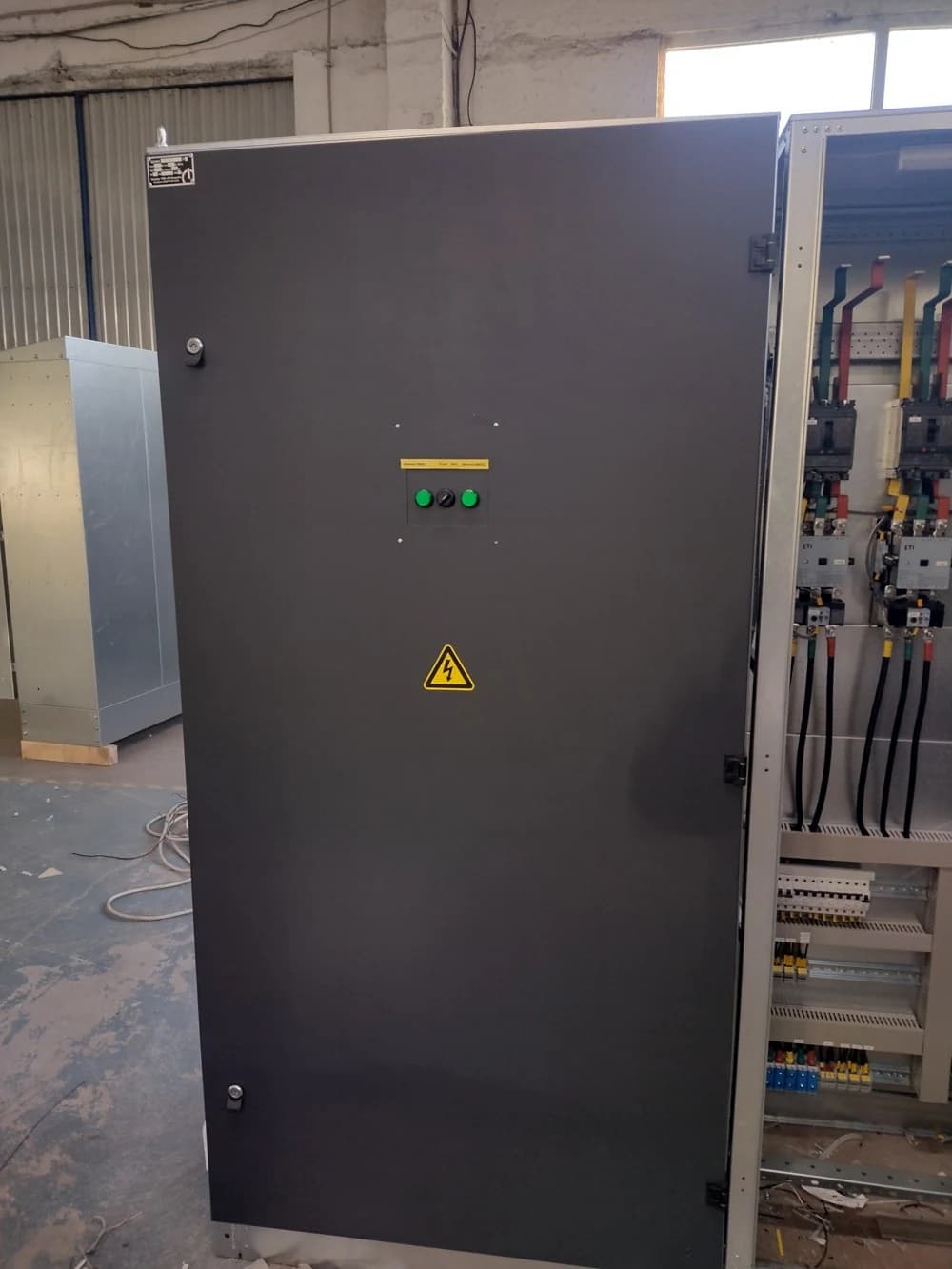

• режими «місцевий / автомат», сигнальні лампи, кнопки пуску та зупинки;
• сигнали роботи й аварії в диспетчеризацію.

Що ми виготовляли

Виконані роботи описуємо складом — тим, що реально стоїть у шафах.

• Частотний пуск, 100 А: чотири шафи власних потреб, у кожній перетворювач частоти 30 кВт із моторним дроселем і ввідний автомат з номіналом 100 А; виконання IP54, маса до 80 кг.
• Частотний пуск для насосної: дві настінні шафи 1100×650×285 мм, до 200 кг, IP21, ввід 400 А — виготовлені та випробувані електротехнічною лабораторією в 2019 році, разом зі шафами керування та щитами того ж об'єкта.

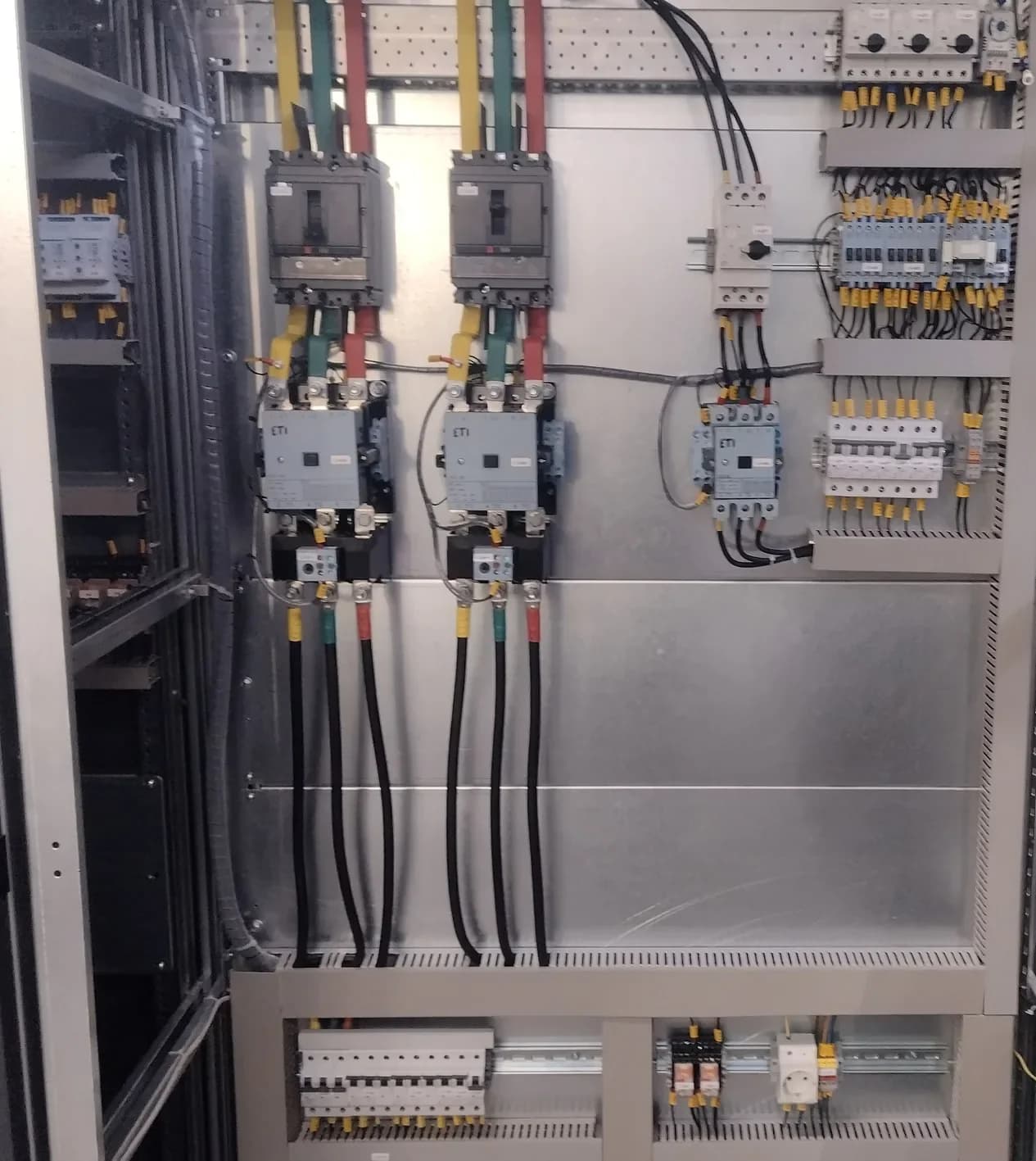

• Плавний пуск, 250 А: шафа з пристроєм плавного пуску 171 А / 90 кВт; у парі з нею — шафа прямого пуску та ввідна шафа з АВР на перемикачі з мотор-приводом.
• Плавний пуск, 400 А: дві шафи з пристроями плавного пуску 200 А / 110 кВт, в одній із них — дистанційний пульт керування з дисплеєм; це шафи насосних станцій паливного об'єкта.

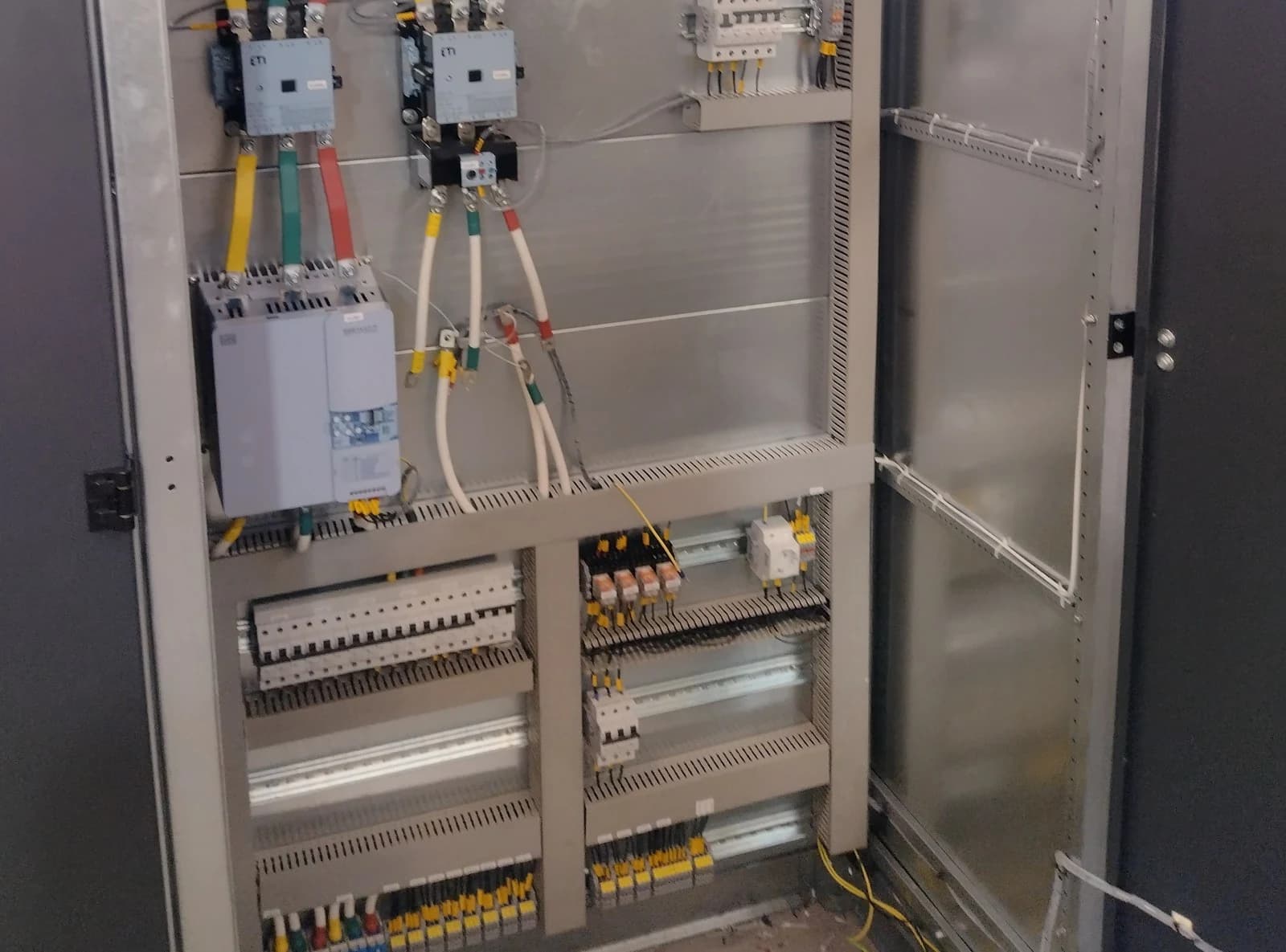

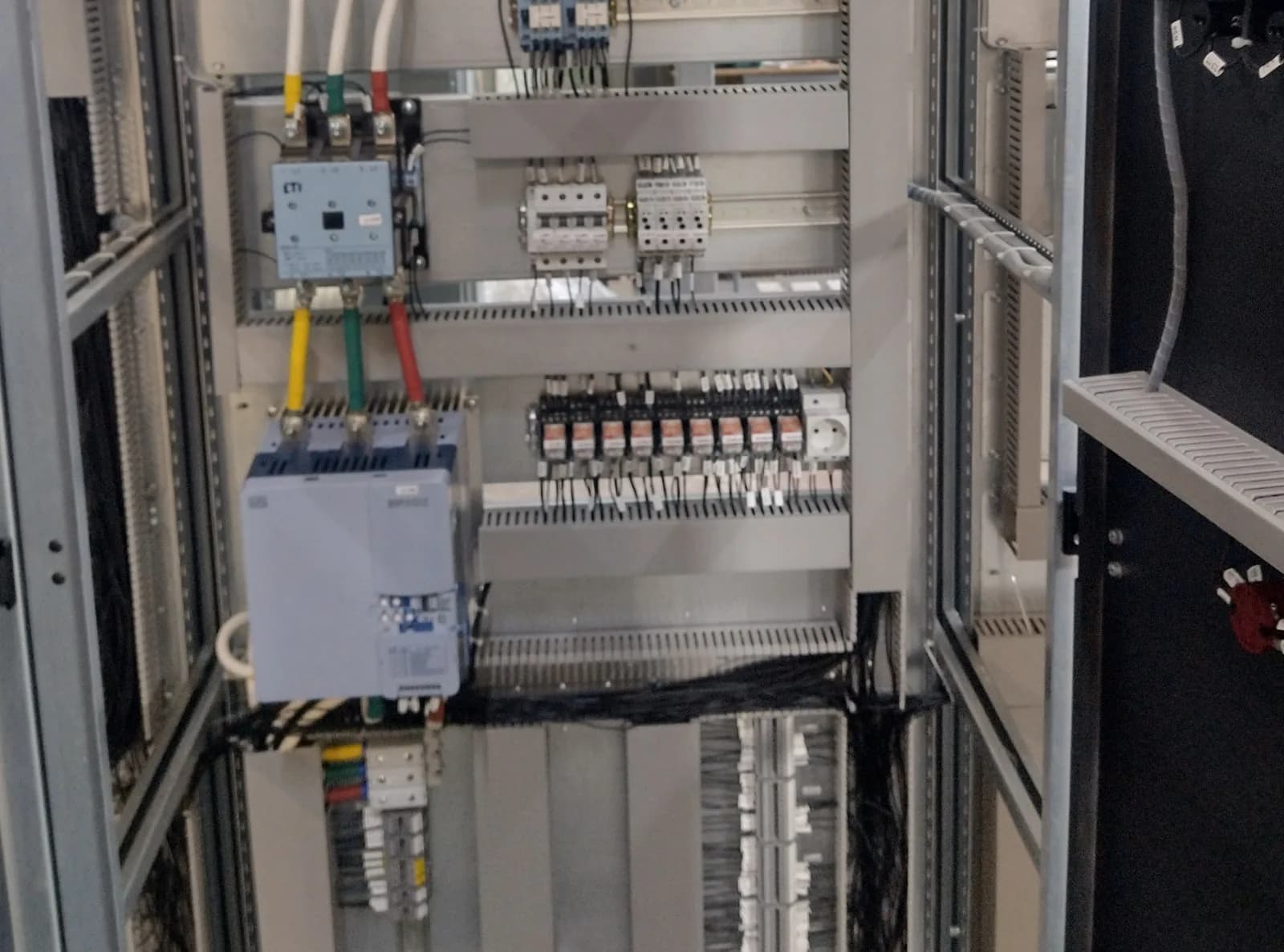

На знімках у галереї — шафи з пристроєм плавного пуску: саме їх ми знімали на виробництві. Шафи з перетворювачем частоти підтверджуємо паспортами й протоколами випробувань — власних фотознімків цих замовлень у нас немає.

LK Energy Group виробляє щитове обладнання на власному заводі в Одесі з 2015 року (компанія — з 2005). Кожна шафа виходить із заводу з паспортом і схемою електричною принциповою; протокол приймально-здавальних випробувань надаємо за запитом.

Склад шафи

Постійна частина — ввідний апарат, апарат керованого пуску, захист двигуна та кола керування ~220 В. Решта визначається проєктом.

Ввід

автоматичний вимикач або роз'єднувач із запобіжниками — номінал за струмом двигуна;

Керований пуск

перетворювач частоти або пристрій плавного пуску; у виконаних роботах — перетворювач 30 кВт, плавний пуск 171 А / 90 кВт і 200 А / 110 кВт;

Моторний дросель

ставиться з перетворювачем, коли кабель до двигуна довгий: гасить викиди напруги на обмотці;

Захист двигуна

автоматичний вимикач захисту двигуна, теплове реле, реле напруги та чергування фаз;

Кола керування

~220 В, з власними апаратами захисту;

За проєктом

байпасний контактор, дистанційний пульт із дисплеєм, перемикачі режиму, лампи й кнопки на дверях, клеми для зовнішніх сигналів.

Чому дросель і байпас — не зайве

Перетворювач і пристрій плавного пуску — це силова електроніка, і поводиться вона не так, як контактор. Довгий кабель до двигуна перетворює фронт напруги на перенапругу на обмотці — від цього ставлять моторний дросель. Пристрій плавного пуску після розгону можна шунтувати контактором: апарат перестає грітися, а двигун працює напряму від мережі. Обидва рішення закладаються на етапі опитувального листа, а не після монтажу.

Схему керування надає замовник або проєктант; ми виготовляємо шафу за нею і видаємо схему електричну принципову виконання разом із паспортом виробу.

Основні параметри

У таблиці — параметри виконаних робіт; під ваш проєкт вони підбираються заново.

Остаточні значення узгоджуються на етапі опитувального листа.

Комплект поставки

• шафа відповідно до договору та опитувального листа — 1 шт.;
• паспорт виробу — 1 шт.;
• схема електрична принципова — 1 шт.

Протокол приймально-здавальних випробувань — за запитом.

Що підбирається під проєкт

• тип керованого пуску: перетворювач частоти або пристрій плавного пуску;
• потужність апарата за струмом і потужністю двигуна, з запасом на режим роботи;
• моторний дросель і байпасний контактор;
• алгоритм: підтримання тиску або витрати, черговість і ротація агрегатів;
• органи керування на дверях і склад сигналів у диспетчеризацію;
• ступінь захисту, габарити та колір корпусу — за замовленням.

Як замовити

Для розрахунку надішліть дані двигунів і режим роботи: потужність і струм, кількість агрегатів, що регулюється (тиск, витрата, оберти), довжина кабелю до двигуна та місце встановлення шафи.

Строк виготовлення називаємо разом із ціною, після опитувального листа: він залежить від складу апаратів і їх наявності.

Не призначено для роботи

• у середовищі зі струмопровідним пилом, їдкими парами та газами, що руйнують метал і ізоляцію;
• у місцях із сильною тряскою, вібрацією та ударами;
• на пересувних установках.

Гарантія

Гарантія на виріб — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років*. Розрахунковий термін служби до списання — 25 років за умови заміни комплектуючої апаратури, термін служби якої менший.

*Орієнтовні строки та умови. Точний термін гарантії — у договорі постачання.

Шафа з частотним перетворювачем або пристроєм плавного пуску — це щит 0,4 кВ, який пускає двигун керовано: 380 В, 50 Гц у головних колах, ~220 В у колах керування. Перетворювач частоти ставлять, коли оберти треба змінювати в роботі — тримати тиск, витрату чи продуктивність; пристрій плавного пуску — коли досить прибрати пусковий струм і ривок на валу. У виконаних роботах: чотири шафи з перетворювачем 30 кВт і моторним дроселем при вводі 100 А, IP54, маса до 80 кг; дві настінні шафи частотного пуску 1100×650×285 мм, до 200 кг, IP21, випробувані електротехнічною лабораторією в 2019 році; шафа з плавним пуском 171 А / 90 кВт при вводі 250 А; дві шафи з плавним пуском 200 А / 110 кВт при вводі 400 А, в одній — дистанційний пульт із дисплеєм. Апарат пуску, дросель і байпас підбираємо за вашою схемою керування. Збираємо на власному заводі в Одесі, кожна шафа — з паспортом і схемою електричною принциповою. Ціна за запитом.
