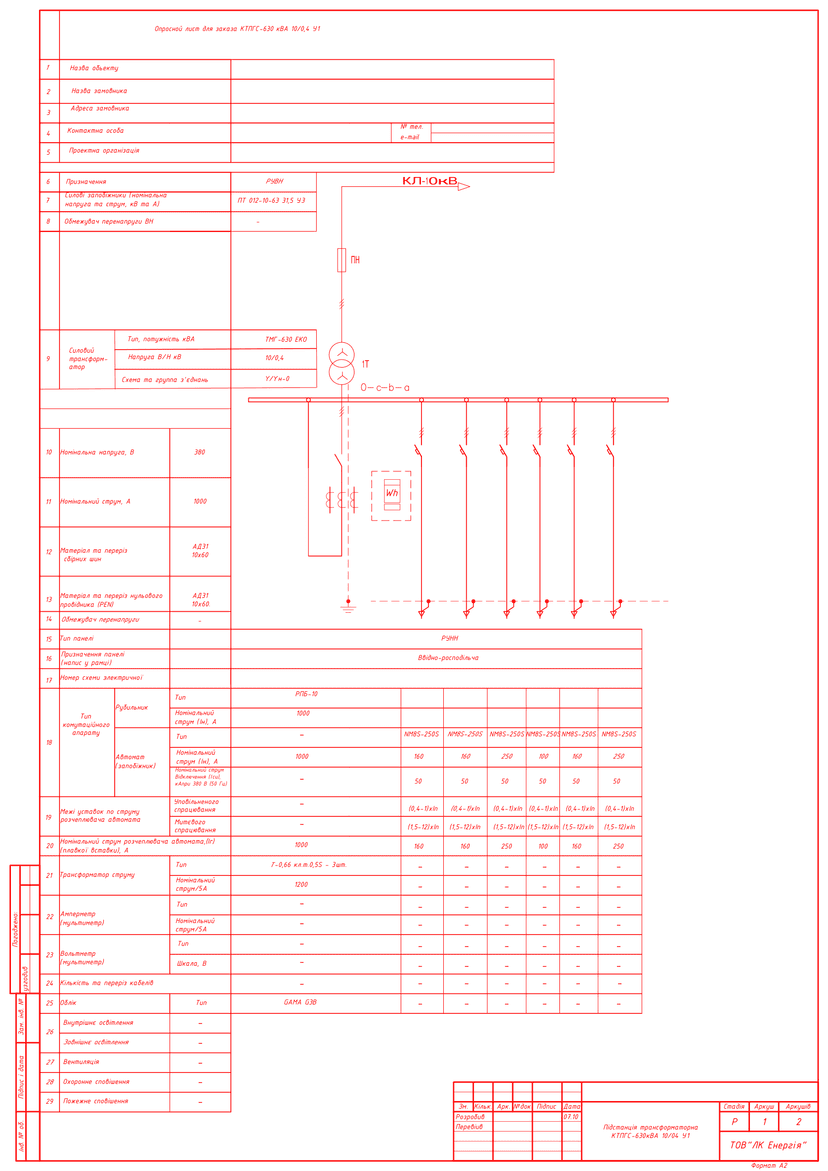

Готовый комплект чертежей типового решения комплектной трансформаторной подстанции (КТП) 10/0,4 кВ с РУНН в двух исполнениях — мачтовая КТПМ-400 кВА и КТПГС-630 кВА городского типа: 8 PDF-файлов (8 листов) — однолинейные схемы шкафа РУНН с перечнями элементов, опросные листы для заказа, габаритно-компоновочный чертёж, схема шкафа наружного освещения, а также план расположения оборудования и сборочный чертёж каркаса панели ЩО-90 для КТПГС-1000. Чертежи выполнены инженерами ЛК Энергия по реальным заказам производства (2022 год). PDF — в свободном доступе ниже, DWG-комплект — бесплатно по запросу через форму.

Что такое КТП с РУНН и когда применяют

Комплектная трансформаторная подстанция (КТП) 10/0,4 кВ — это подстанция полной заводской готовности, которая принимает электроэнергию на напряжении 10 кВ, понижает её силовым трансформатором до 0,4 кВ и распределяет между потребителями. Конструктивно КТП состоит из трёх узлов: распределительного устройства высшего напряжения (РУВН) с силовыми предохранителями, силового трансформатора (в этом решении — ТМГ) и распределительного устройства низшего напряжения (РУНН). РУНН — это шкаф 0,4 кВ с вводным коммутационным аппаратом, автоматическими выключателями отходящих линий, трансформаторами тока и узлом коммерческого учёта.

По конструкции различают мачтовые КТПМ — подстанции на опорной конструкции со шкафом РУНН наружной установки, и КТПГС городского типа — в металлической оболочке с отдельными отсеками РУ-10 кВ, трансформатора и РУ-0,4 кВ. В этом комплекте представлены оба исполнения.

Решение закрывает типовую задачу проектировщика внешнего электроснабжения: однолинейная схема КТП со стороны 0,4 кВ с перечнем аппаратуры, бланк опросного листа для заказа подстанции на производстве и габаритный чертёж для генплана. Применяется при присоединении новых потребителей к сетям 10 кВ — жилой застройки, коммунальных и сельскохозяйственных объектов — и при реконструкции изношенных ТП. Состав отходящих линий и мощность трансформатора адаптируются по опросному листу.

Технические параметры решения

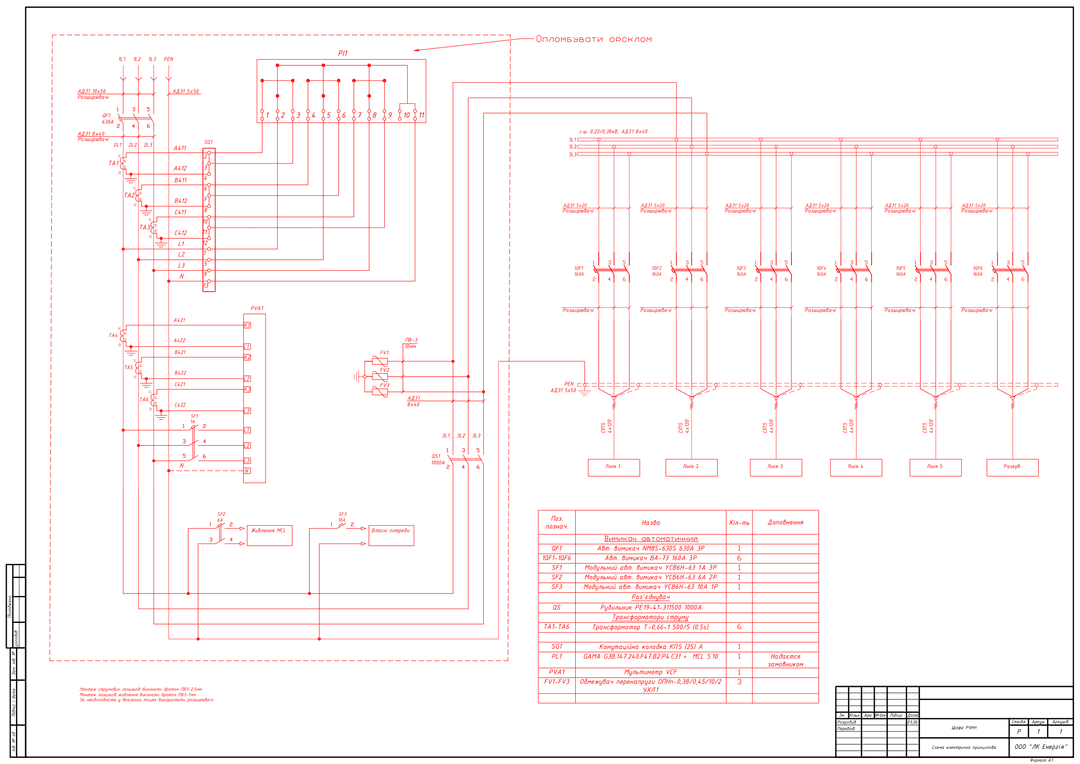

Исполнение 1 — КТПМ-400 кВА 10/0,4 У1 (мачтовая), чертёж 2022 г.

• Силовой трансформатор: ТМГ-400, 10/0,4 кВ, схема соединений D/Yн-11
• РУНН: 380 В, сборные шины 630 А (АД31 8×40), PEN АД31 5×50
• Ввод: автоматический выключатель NM8S-630S 630A 3P + рубильник РЕ19-41-311500 1000А
• Отходящие линии: 6 × ВА-73 160А 3Р (5 линий СИП5 4×120 + резерв)
• Учёт: трансформаторы тока Т-0,66-1 500/5 кл. 0,5S (6 шт.), счётчик GAMA G3B.147.240 + модем MCL 5.10 (предоставляется заказчиком), мультиметр VCF
• Ограничители перенапряжений: ОПНп-0,38/0,45/10/2 УХЛ1 (0,4 кВ), ОПНп-10/12 (10 кВ)
• РУВН: силовые предохранители ПТ 012-10-50 31,5 У1 (номинальный ток 50 А, отключающая способность 31,5 кА)

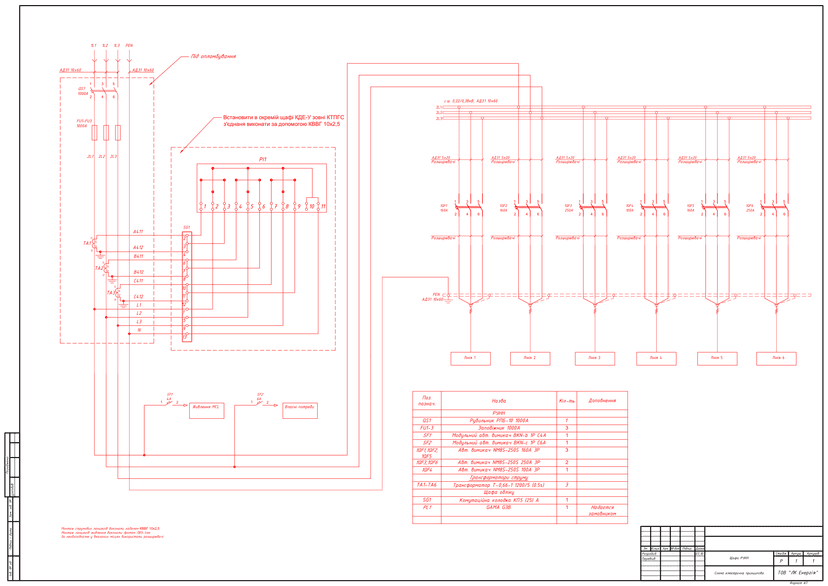

Исполнение 2 — КТПГС-630 кВА 10/0,4 У1 (городского типа), чертёж 2022 г.

• Силовой трансформатор: ТМГ-630 ЭКО, 10/0,4 кВ, схема соединений Y/Yн-0
• РУНН: 380 В, сборные шины 1000 А (АД31 10×60), PEN АД31 10×60
• Ввод: рубильник РПБ-10 1000А с предохранителями 1000А
• Отходящие линии: 6 × NM8S-250S (160 А — 3 шт., 250 А — 2 шт., 100 А — 1 шт.)
• Учёт: трансформаторы тока Т-0,66 1200/5 кл. 0,5S (3 шт.), счётчик GAMA G3B в выносном шкафу учёта КДЕ-У (под опломбирование)
• Шкаф наружного освещения: контактор RD 25-40 230V с ручным управлением, сумеречное реле SOU-1 230V AC

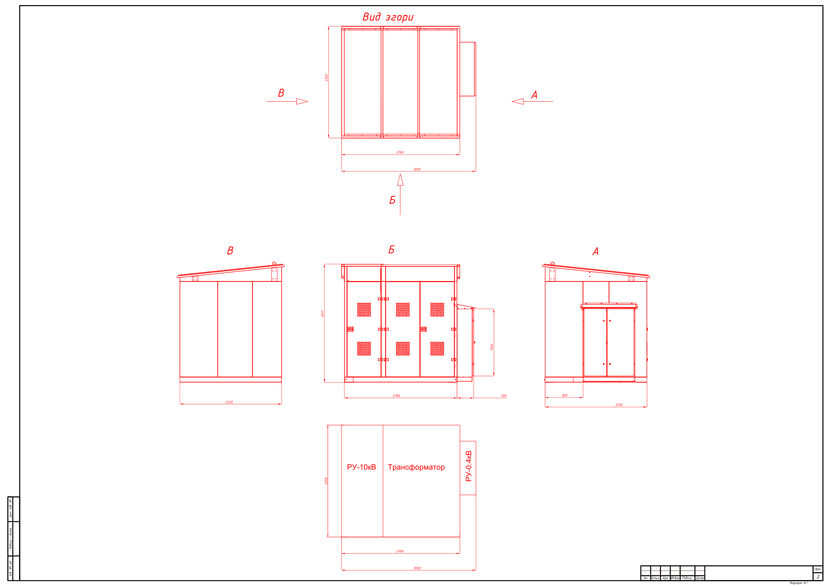

• Компоновка: отдельные отсеки РУ-10 кВ / трансформатор / РУ-0,4 кВ, габариты в плане 3000×2350 мм
• РУВН: силовые предохранители ПТ 012-10-63 31,5 У3 (номинальный ток 63 А, отключающая способность 31,5 кА)

Остальные параметры конкретного исполнения (мощность трансформатора, номиналы отходящих линий, освещение, вентиляция, сигнализация, климатическое исполнение) согласовываются по опросному листу.

Чертежи 2022 года: основные надписи на украинском, отдельные обозначения и заголовки таблиц — на русском.

Состав комплекта и загрузка

В заголовке бланка опросного листа оригинала — опечатка «КТПМ-250»; по штампу и трансформатору исполнение — 400 кВА.

Для КТПГС-1000 дополнительно доступны: план расположения оборудования и сборочный чертёж каркаса панели ЩО-90.

Превью чертежей

DWG-комплект по запросу

Полные DWG-модели обоих исполнений (схема РУНН + опросный лист + габаритный чертёж в одном файле AutoCAD) вышлем на email бесплатно.

Частые вопросы

Можно ли использовать эти схемы в рабочем проекте?

Да — как типовое решение-основу. Привязку к конкретному объекту, расчёт нагрузок и проверку соответствия действующим ПУЭ/ДСТУ обеспечивает проектировщик. Чертежи выполнены по реальным заказам производства ЛК Энергия 2022 года.

Какая аппаратура заложена в схемах?

Автоматические выключатели NM8S (250S/630S) и ВА-73, рубильники РПБ-10 и РЕ19-41, трансформаторы тока Т-0,66 кл. 0,5S, счётчик GAMA G3B с модемом MCL, ограничители перенапряжений ОПНп, модульные аппараты BKN. Исполнение на другой аппаратуре согласовывается по опросному листу.

Как получить DWG-файлы?

Заполните форму на этой странице — вышлем DWG-комплект на email в течение рабочего дня.

Изготавливает ли ЛК Энергия КТП по этим схемам?

Да. Производим КТП (мачтовые и городского типа), шкафы РУНН, ячейки КСО/КРУ, панели ЩО-90 на собственном производстве в Одессе — с 2015 года изготовлено более 3000 единиц оборудования.

Поможете ли адаптировать решение под мой объект?

Да, консультируем проектировщиков по выбору мощности трансформатора, номиналов аппаратуры и заполнению опросного листа: +38 067 104 94 91.

Схемы предоставляются как справочное типовое решение. Привязку к объекту, проверку селективности защитных аппаратов и соответствие действующим нормам (ПУЭ, ДСТУ, ДБН) обеспечивает проектировщик. ЛК Энергия не несёт ответственности за применение решения без адаптации к условиям конкретного объекта.
