Комплектные трансформаторные подстанции 10(6)/0,4 кВ

Изготавливаем подстанции на собственном заводе в Одессе по вашей однолинейной схеме — от мачтовой до подстанции в бетонном корпусе. Компания работает с 2005 года, производство щитового оборудования — с 2015-го. Цена зависит от типа и схемы, ориентиры — в таблице ниже.

Рассчитать по моей схеме Подобрать мощность Получить КП

завод в Одессеизготовление под схему заказчиказаводские испытания

по ДСТУ / IEC, протоколы по запросу · гарантия 2 года на оборудование, 10 лет на металлоконструкции

Сколько стоит подстанция

Тип	Когда выбирают	Ориентировочная цена
СТП — столбового типа	небольшая нагрузка, воздушная линия, нет места под площадку	от 100 000 грн
КТПМ — мачтовая	сельские и фермерские объекты, питание от ВЛ	от 250 000 грн

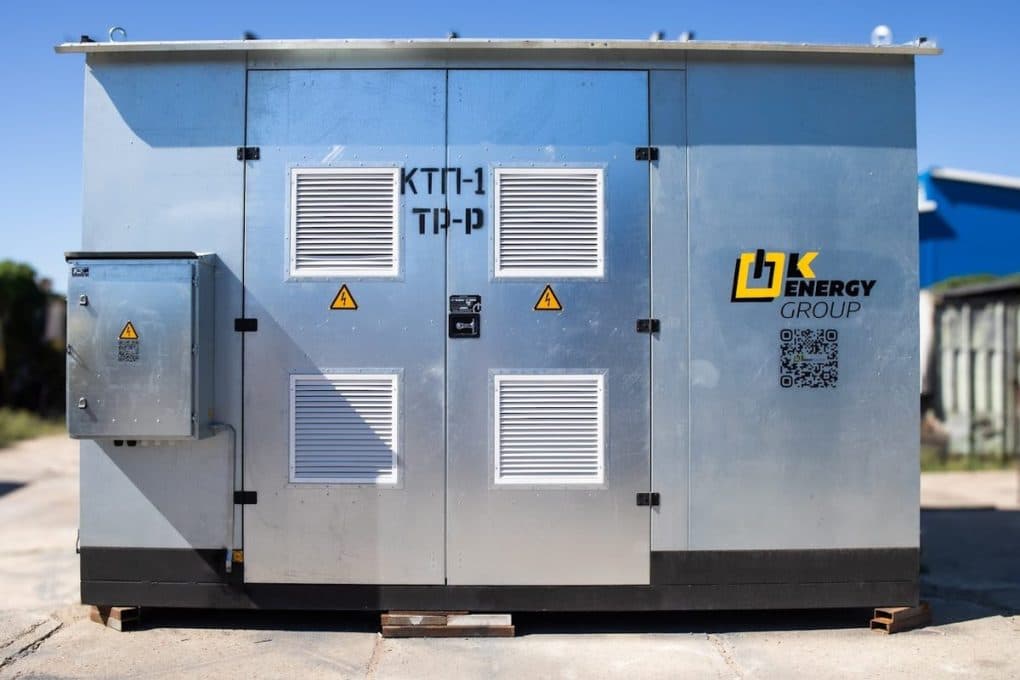

КТПн — наружной установки	отдельная площадка, обслуживание снаружи	от 400 000 грн
КТП 10(6)/0,4 кВ — базовое исполнение	промышленный объект, полный набор ячеек и щитов	от 1 000 000 грн
КТПГС — в металлическом корпусе, уличная	городские сети, ограниченная площадка	от 1 000 000 грн
КТПММ — городского типа, сэндвич-панели	застройка, где важны внешний вид и шум	от 1 500 000 грн
БКТП — в бетонном корпусе	капитальный объект, повышенные требования к защите	по запросу
КТПБ и КТБМ на 35 кВ, подстанция 35/10(6) кВ	питание от сети 35 кВ	под проект

Цены ориентировочные, не являются публичной офертой: точная стоимость считается по однолинейной схеме и спецификации.

Подобрать тип подстанции под ваш объект

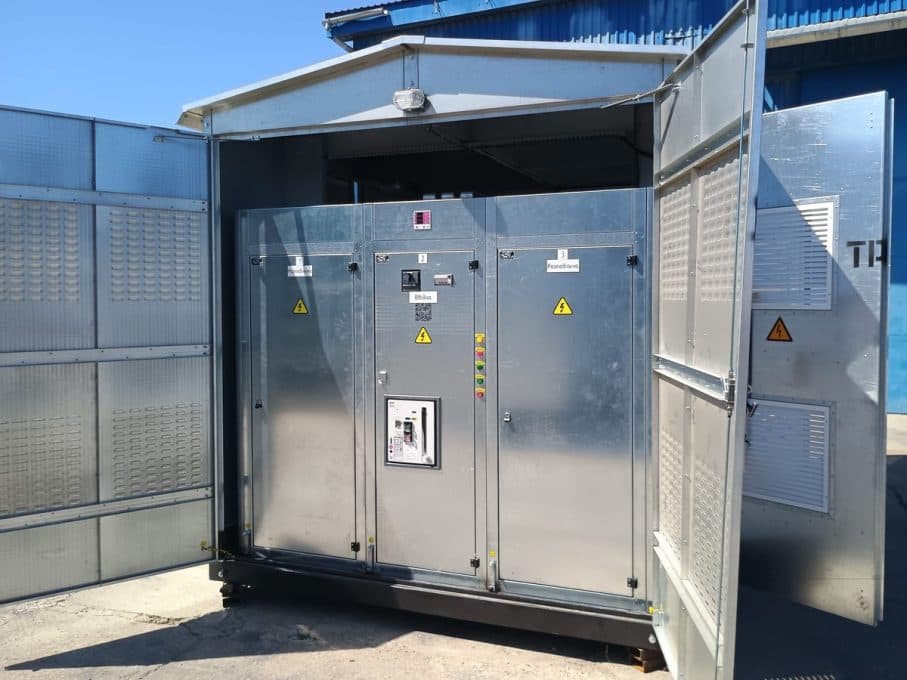

Что такое КТП

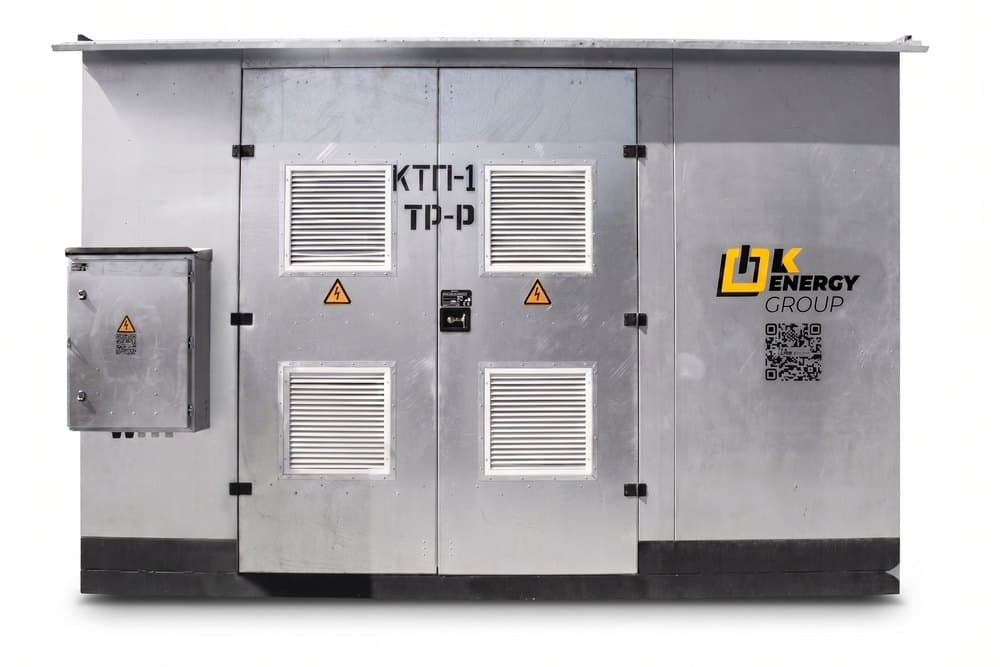

Комплектная трансформаторная подстанция — готовая электроустановка заводского изготовления. Она принимает напряжение 6 или 10 кВ, понижает его до 0,4 кВ и распределяет между потребителями. Внутри три части, и именно они определяют весь дальнейший разговор:

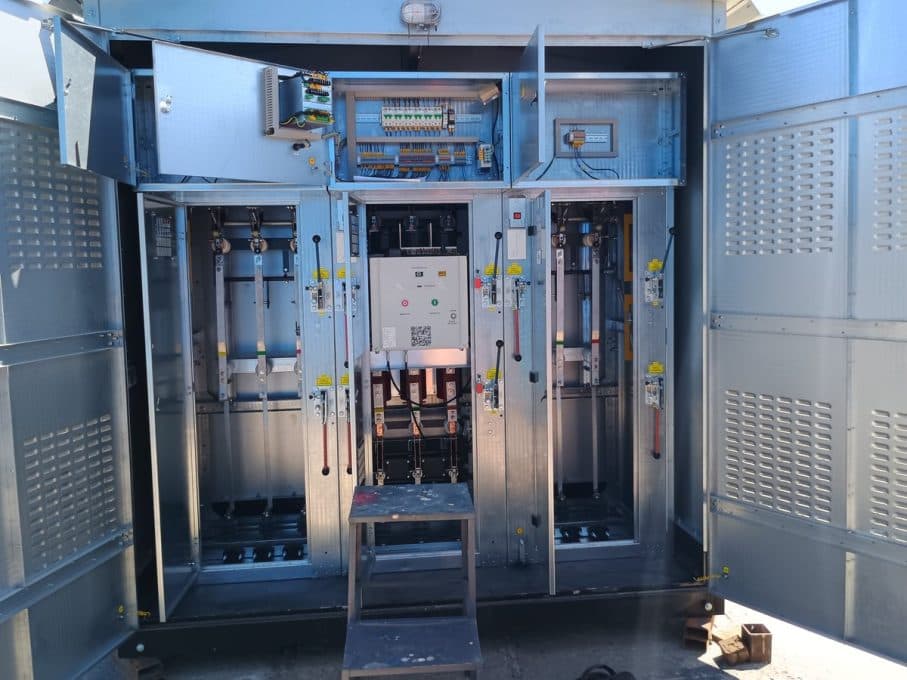

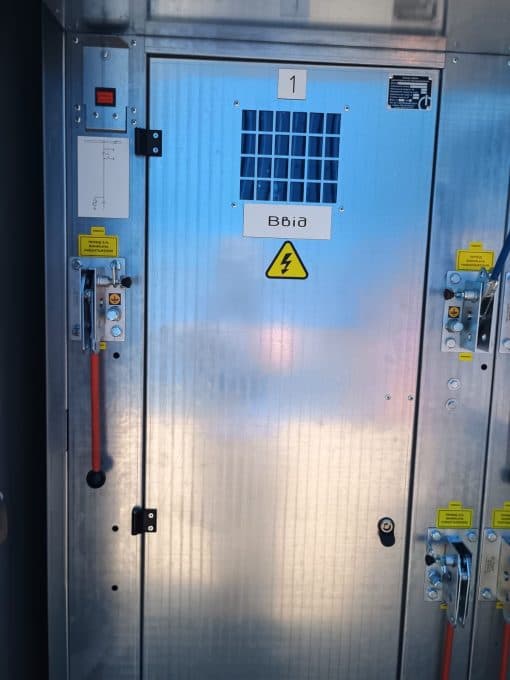

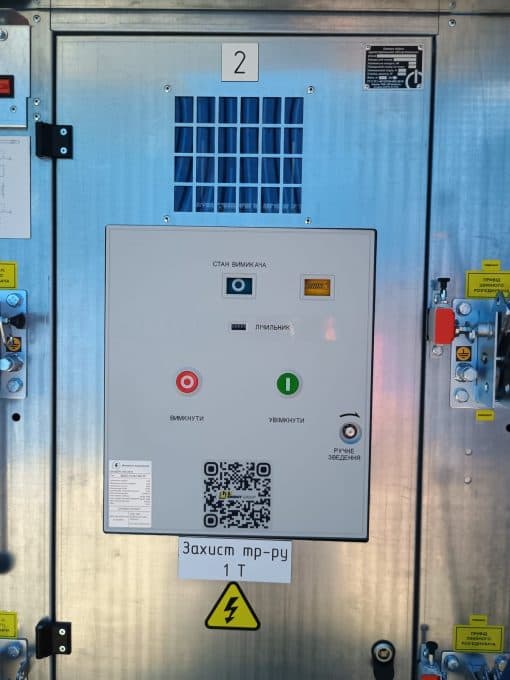

РУ высокого напряжения — вводные ячейки, разъединители, выключатели и предохранители:

сюда заходит линия 6 или 10 кВ.

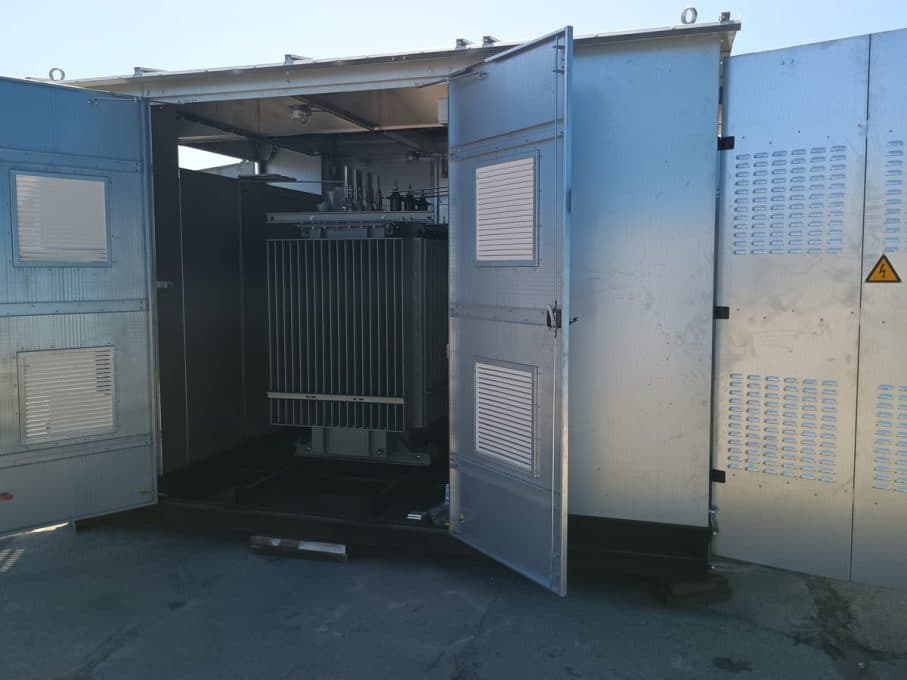

Силовой трансформатор — собственно преобразование напряжения; его мощность в кВА обычно

и называют «мощностью подстанции».

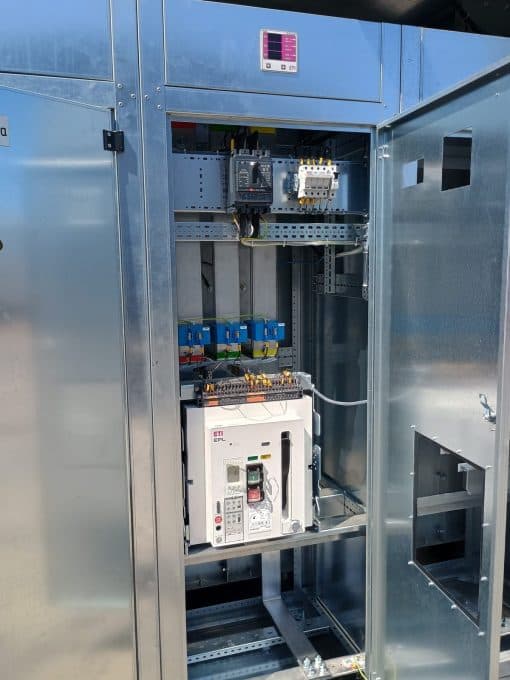

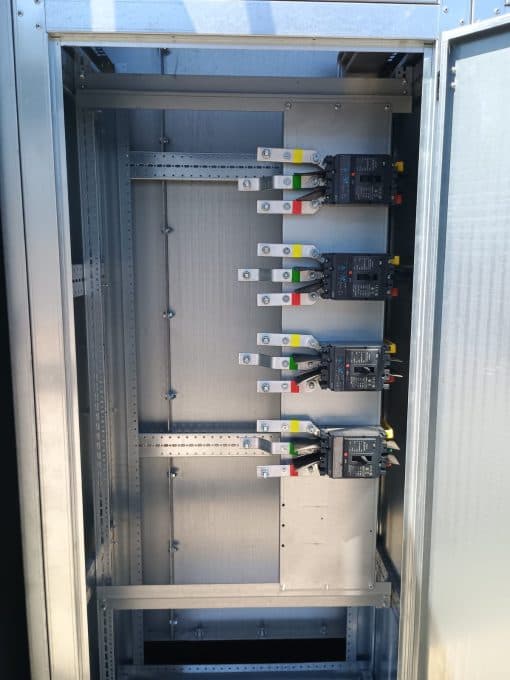

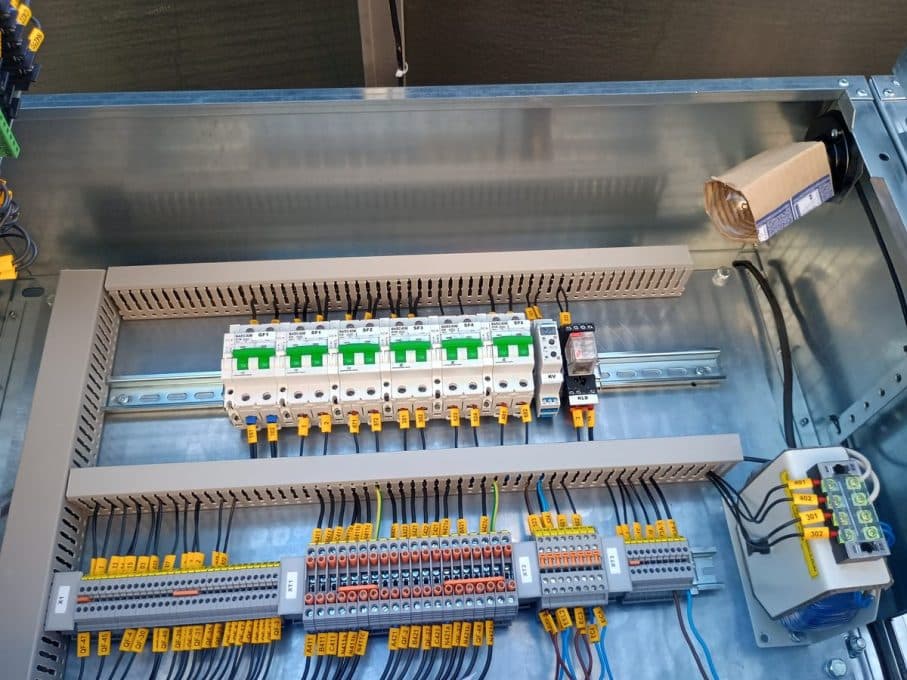

РУ низкого напряжения — щиты 0,4 кВ, автоматические выключатели, учет и отходящие линии.

Типы подстанций отличаются не электрикой, а корпусом и способом установки: на столбе, на мачте, в металлическом или бетонном корпусе, внутри здания. Электрическая часть одна и та же — поэтому выбор начинается с площадки, а не с каталога.

Технические характеристики базового исполнения

Параметр	Значение
Мощность силового трансформатора	160; 250; 400; 630; 1000; 1600; 2500 кВА
Номинальное напряжение	ВН 6 / 10 кВ · НН 0,4 кВ
Номинальный ток на стороне ВН	630 А
Номинальный ток сборных шин НН	400; 630; 1000; 1600; 2000; 2500; 4000 А
Стойкость сборных шин ВН	термическая 20 кА (1 с) · электродинамическая 51 кА
Стойкость сборных шин НН	термическая 20 / 50 / 100 кА (1 с) · электродинамическая 50 / 110 / 220 кА
Напряжение вспомогательных цепей	переменное 220 В
Климатическое исполнение	У3

Как подобрать подстанцию: шесть вопросов

Какая нагрузка и какой запас. Мощность трансформатора берут из расчета нагрузок:

недогруженный работает с худшим КПД, перегруженный стареет быстрее.

Один ввод или два. Второй ввод и секционный аппарат — это ответ на вопрос, что будет с

объектом при исчезновении питания на одной линии.

Ввод воздушный или кабельный. Влияет на тип подстанции сильнее, чем мощность.
Где будет стоять. Столб, площадка, встроенное помещение, городская застройка — отсюда

выбор между СТП, КТПМ, КТПн, КТПГС, КТПММ и БКТП.

Учет и компенсация. Коммерческий учет на стороне 10 кВ или 0,4 кВ; установка компенсации

реактивной мощности, если есть двигатели или сварка.

Кто согласовывает с облэнерго. Технические условия и точку присоединения получает

заказчик; мы изготавливаем подстанцию под выданные ТУ и вашу схему.

Не знаете ответа на половину пунктов — нормально. Пришлите однолинейную схему или опросный лист, остальное посчитаем сами.

Что входит в поставку

Подстанция в собранном виде, со всей коммутационной аппаратурой.
Паспорт изделия, схемы, инструкция по эксплуатации.
Протоколы заводских испытаний по ДСТУ / IEC — по запросу.
Комплект запасных элементов.
Шеф-монтаж и пусконаладка — по отдельному договору.

Как заказать

Присылаете однолинейную схему, опросный лист или просто перечень нагрузок.
Мы уточняем тип, мощность и комплектацию — обычно это один разговор с инженером.
Даем коммерческое предложение со спецификацией и ценой.
После договора — изготовление, заводские испытания, отгрузка. Срок зависит от проекта — согласовываем его после спецификации.

Оборудование или под ключ — как удобнее. Нужны только изделия — изготовим под вашу схему. Нужен монтаж и пусконаладка на объекте — берем и это, вплоть до подстанции под ключ.

Наши объекты

КТПГС-1000, городские сети — 1000 кВА: подстанция, три камеры КСО-Э, три панели ЩО-90 на

1600 А, учет IP54 и УКМ на 230 кВАр — девять изделий одним заказом.

КТП-630 для оператора системы распределения — 630 кВА, 10/0,4 кВ: высокая сторона на КСО,

низкая на ЩО-90, восемь изделий и восемь паспортов одним комплектом.

КТПМ-400 мачтовая — 400 кВА, 10/0,4 кВ, исполнение У1: питание от воздушной линии,

РУ-0,4 кВ в IP54, обслуживание снаружи.

регион. Отрасль и регион берем из описания кейса; где их нет — не выдумываем.

Гарантия

2 года на оборудование собственного производства, в отдельных случаях 5 лет по договоренности. На металлоконструкции корпуса — 10 лет. Отсчет — со дня ввода в эксплуатацию, но не более 3 лет со дня получения.

Частые вопросы

Чем КТПн отличается от КТПМ? КТПМ — мачтовая, монтируется на опоре воздушной линии, это решение для небольших нагрузок. КТПн стоит на собственной площадке и обслуживается снаружи: больше места под аппаратуру и шире диапазон мощностей.

Делаете ли подстанции малой мощности — 63, 100 кВА? Ряд базового исполнения КТП начинается с 160 кВА. Меньшие мощности решаются мачтовым или столбовым исполнением — пришлите нагрузки, подберем.

Что такое ЗТП? Закрытая трансформаторная подстанция — размещенная в здании или бетонном корпусе. В нашей номенклатуре ей соответствует БКТП; щиты 0,4 кВ комплектуем своими ЩО-90.

Изготавливаете по нашей схеме или только типовые? По вашей однолинейной схеме. Типовые решения на сайте — примеры, а не ограничение.

Кто получает технические условия? Заказчик. Мы изготавливаем подстанцию под выданные ТУ.

Сколько занимает изготовление? Зависит от проекта. Срок согласовываем после спецификации.
