КТПГС (металлический корпус)

Комплектная трансформаторная подстанция КТПГС

КТПГС — уличная трансформаторная подстанция в металлическом корпусе типа «домик»: принимает 10 (6) кВ, понижает до 0,4 кВ и раздаёт по отходящим линиям. Поставляется в полностью собранном виде, с уже установленным силовым трансформатором и панелями ВН и НН; 2КТПГС — в двух корпусах. Исполнение проходное или тупиковое, ввод кабельный или воздушный.

Основной сценарий — городские сети, где линия должна идти сквозь подстанцию дальше, а не заканчиваться на ней: одно- и двухлучевые схемы и петля. На площадке остаются фундамент, кабели и пусконаладка, а не сборка подстанции по узлам.

Мощность

Мощность силового трансформатора — 160–1600 кВА. Трансформаторный отсек рассчитан по нормам на установку трансформатора до 1600 кВА. Серийно подтверждено объектами: 5 × КТПГС-1250 на промышленной СЭС 4,95 МВт (зав. № 173996–174000).

Что входит в нашу поставку

Корпус, РУ-ячейки и сборка по вашей однолинейной схеме — собственное производство LK Energy (Одесса). Силовой трансформатор — комплектующая, поставляется в составе подстанции. Внешние сети, фундамент и пусконаладка на площадке считаются отдельно.

Технические характеристики

Габариты

КТПГС с кабельным вводом — 2640 × 3500 мм (для 1000 кВА — 3750 мм); с воздушным вводом — 4500 × 5070 мм, высота 2680 мм. 2КТПГС с кабельным вводом — 3500 мм (3750 мм).

Конфигурация подбирается под ваш проект. Пришлите однолинейную схему или опросный лист — подготовим решение.

Исполнение

Проходное или тупиковое; ввод кабельный или воздушный; один корпус (КТПГС) или два (2КТПГС). Проходная схема — это то, чем КТПГС отличается от тупиковых подстанций малой мощности: линия идёт сквозь подстанцию дальше и не заканчивается на ней.

Схемы главных цепей

• тупиковая с воздушным вводом и кабельными выходами;
• проходная с кабельными вводом и выходами;
• проходная с секционированием на стороне НН;
• проходная с секционированием на стороне ВН и НН.

Схема питания

Луч, два луча или петля — под конфигурацию вашей сети.

Где это уже работает

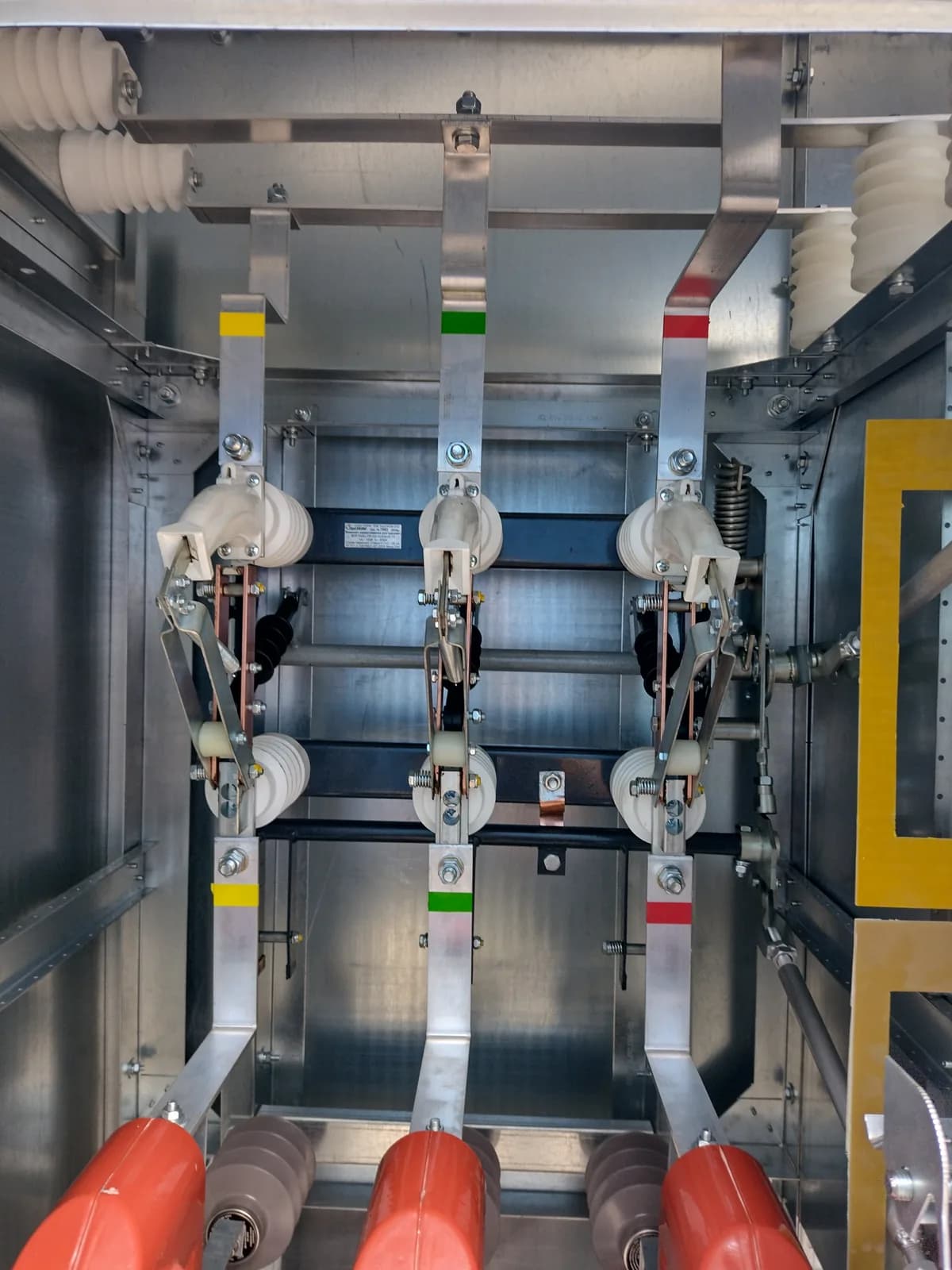

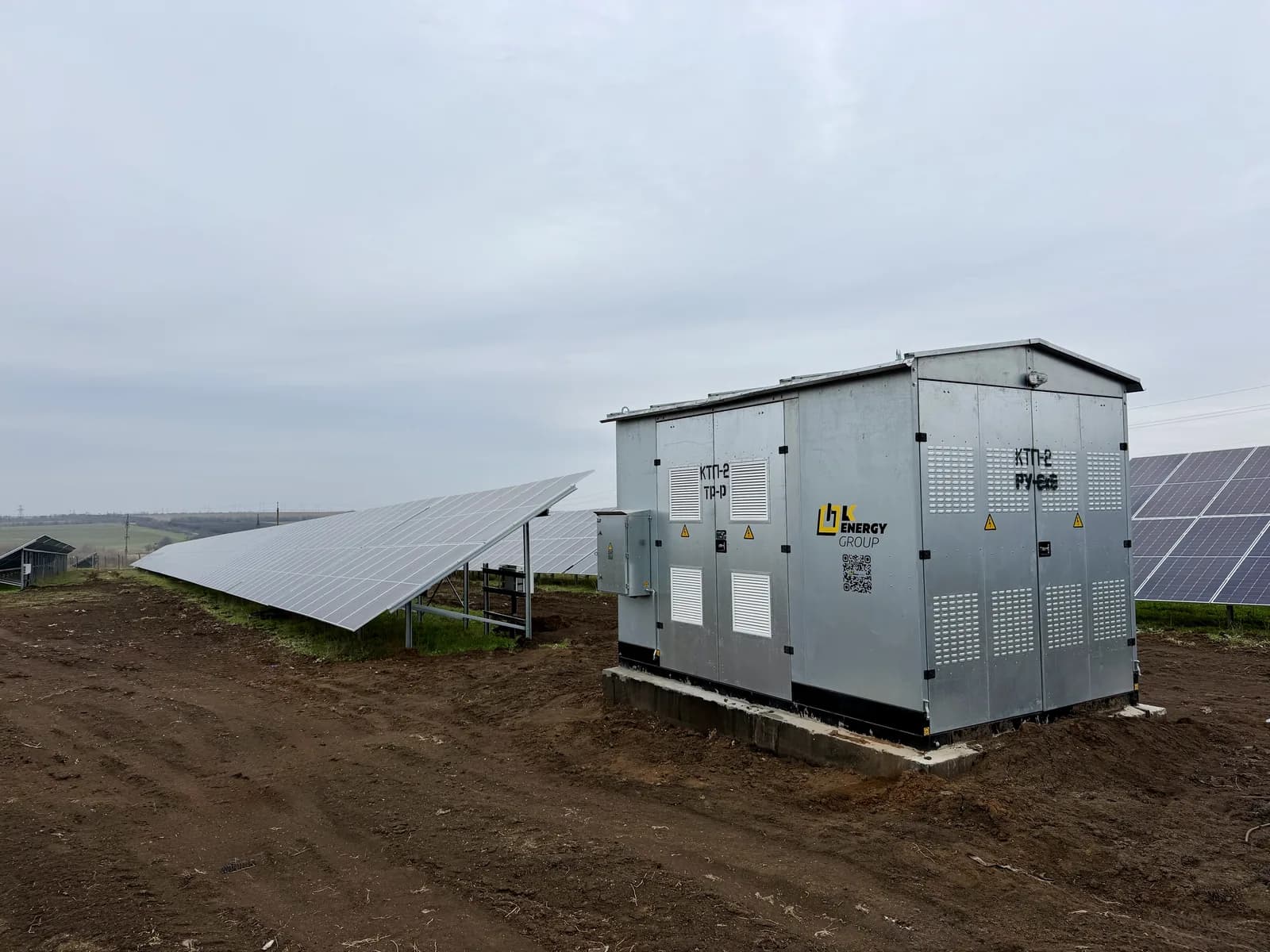

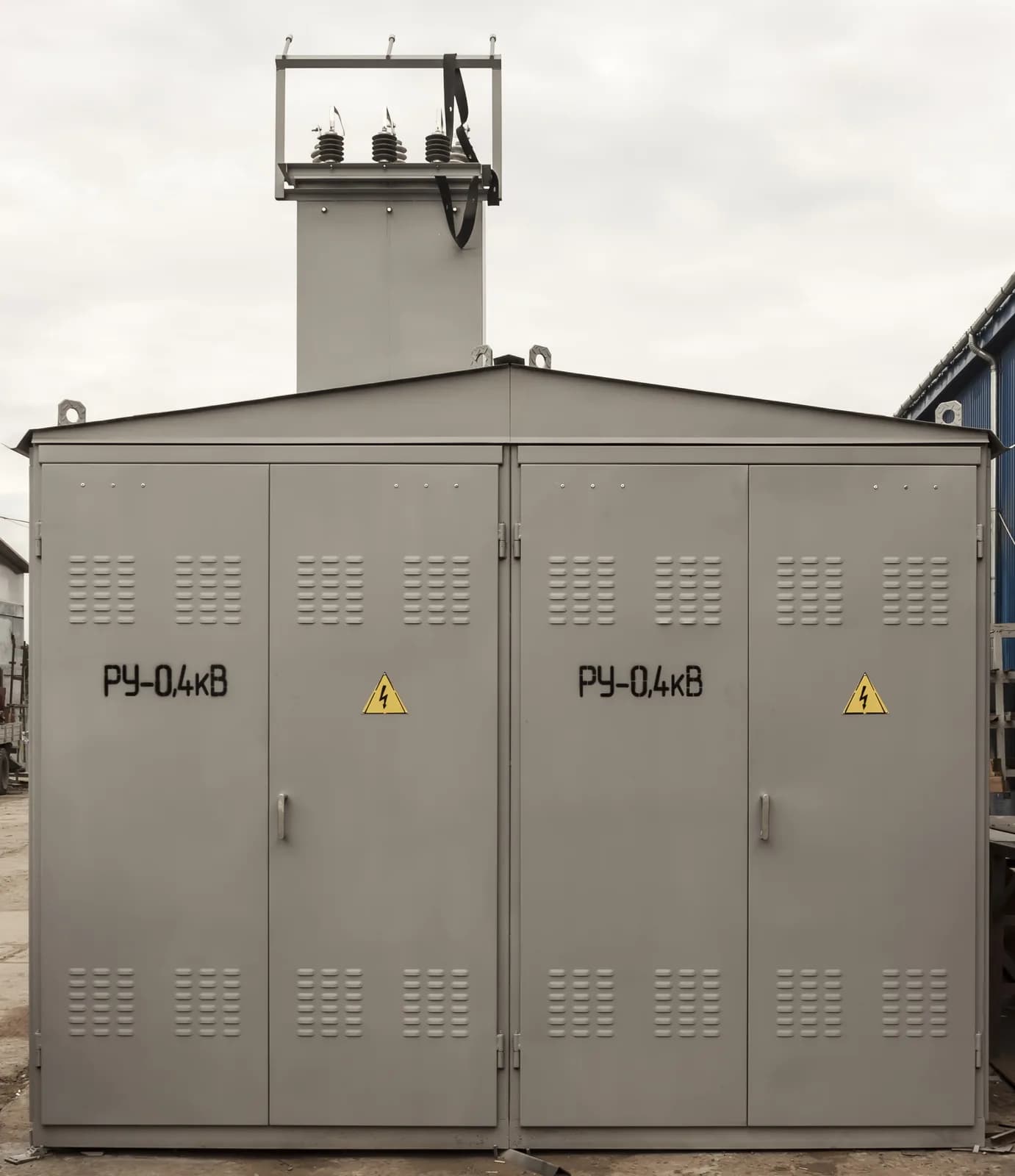

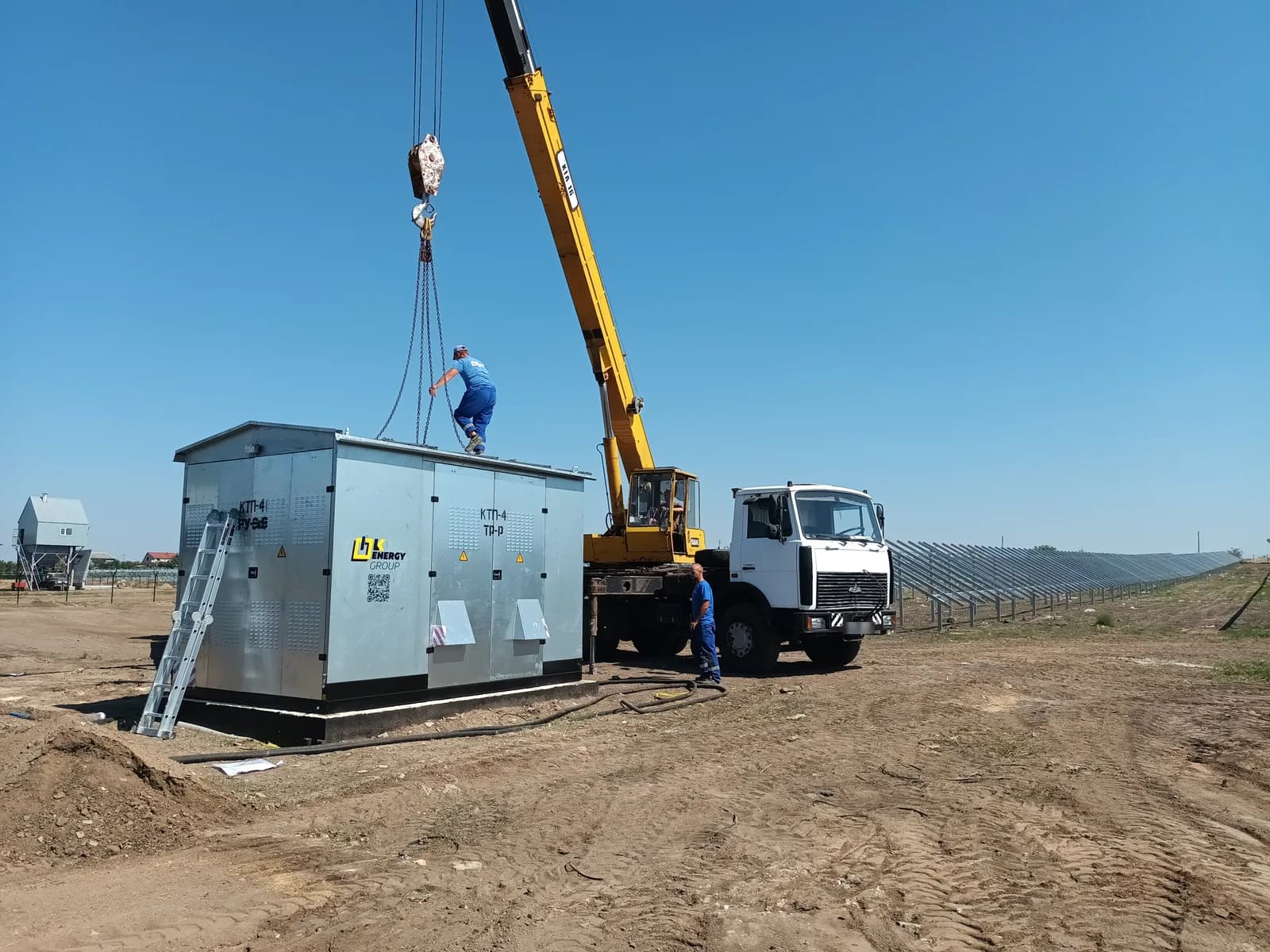

На промышленной СЭС 4,95 МВт установлено 5 × КТПГС-1250, причём в двух исполнениях: три комплекта с линейной ячейкой и два без неё. Ещё два объекта — КТПГС-1000 для городских сетей и КТПГС-630 для оператора системы распределения.

КТПГС — комплектная трансформаторная подстанция для городских сетей в металлическом корпусе типа «домик». Принимает 10 (6) кВ, понижает до 0,4 кВ и раздаёт по отходящим линиям; собирается на заводе полностью, с уже установленным силовым трансформатором и панелями ВН и НН. Исполнение проходное или тупиковое, ввод кабельный или воздушный, в исполнении 2КТПГС — два корпуса.

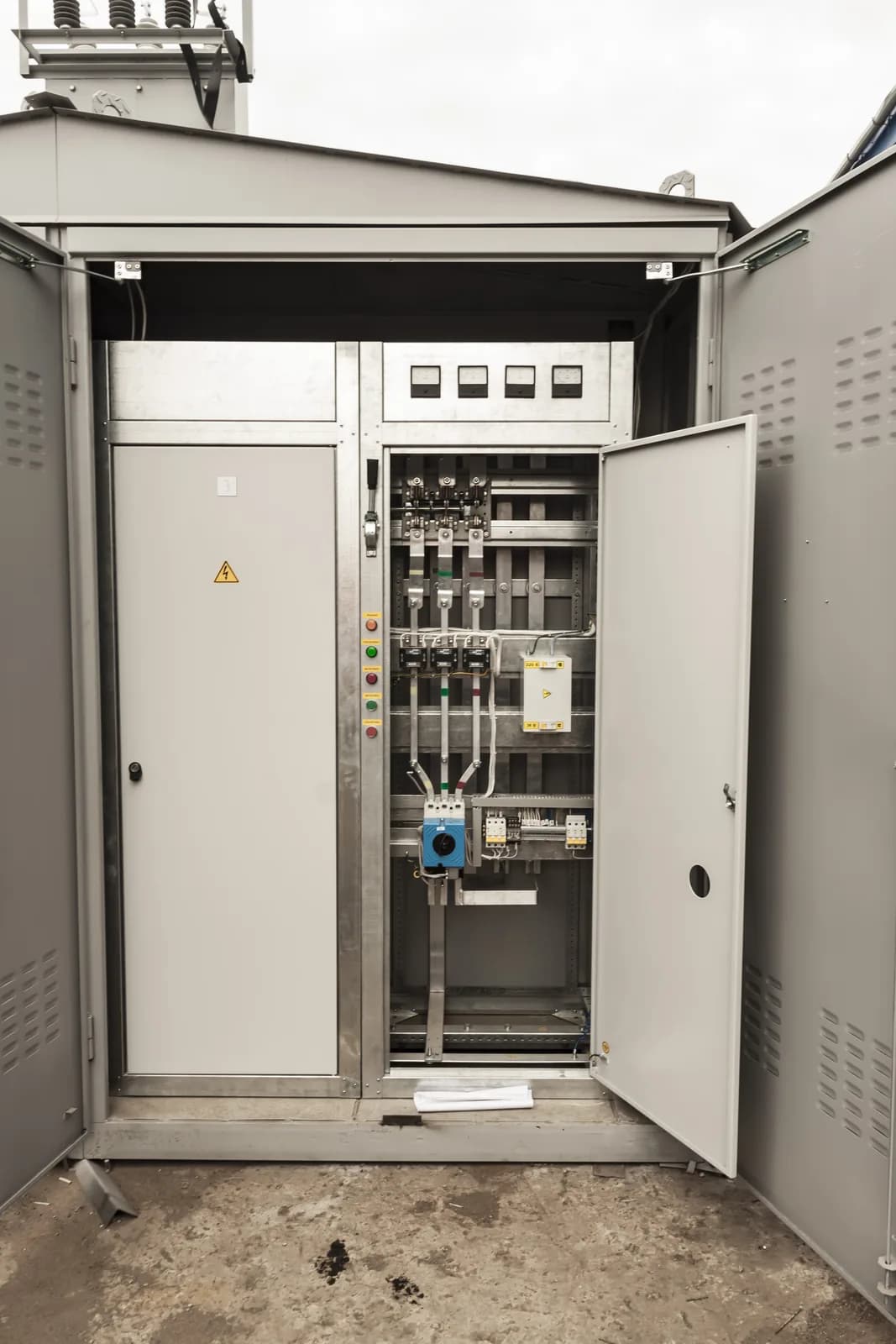

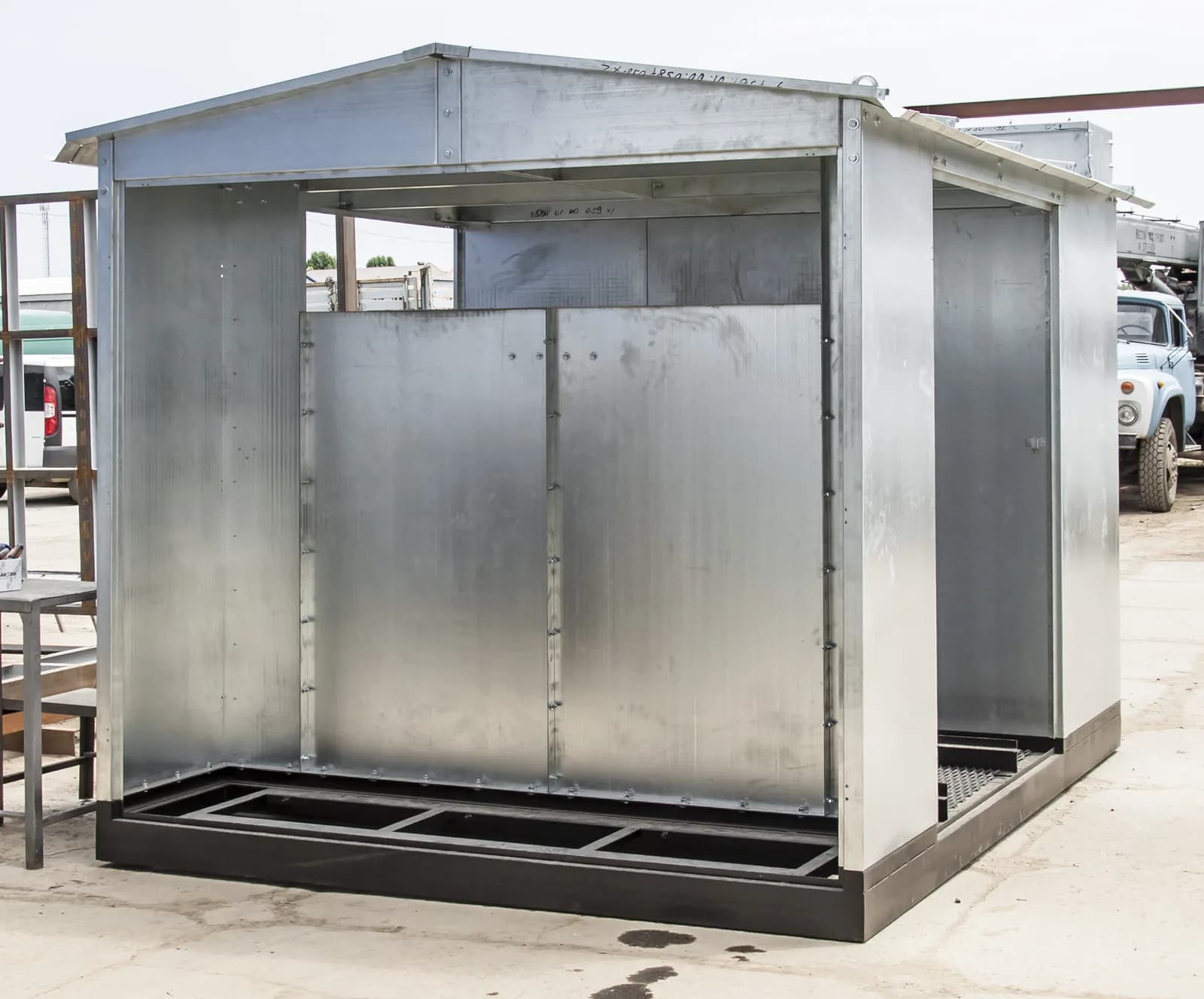

Мощность силового трансформатора — 160–1600 кВА: трансформаторный отсек рассчитан по нормам на установку трансформатора до 1600 кВА, серийно подтверждено объектами 5 × КТПГС-1250 на промышленной СЭС 4,95 МВт. Напряжение ВН 6; 10 кВ, НН 0,4 кВ, номинальный ток ВН 630 А, сборные шины НН 400–2500 А, климатическое исполнение У1, максимальная масса 6000 кг. Корпус — оцинкованная сталь Z275, гарантия 2 года (до 5 лет по договорённости), металлоконструкции корпуса — 10 лет, расчётный срок эксплуатации 25 лет.

Функционально КТПн, КТПГС, КТПММ и БКТП — одна и та же подстанция, разница прежде всего в оболочке. КТПГС берут тогда, когда нужна уличная подстанция с проходной схемой в металлическом корпусе; если нужно утепление и обслуживание изнутри — это КТПММ, если железобетон — БКТП. Корпус, РУ-ячейки и сборка по вашей однолинейной схеме — собственное производство LK Energy (Одесса, собственный завод с 2015 года); силовой трансформатор — комплектующая в составе подстанции. Для расчёта пришлите однолинейную схему или опросный лист.
