КТПГС-1000 для городских сетей: подстанция, учет и компенсация реактива одним комплектом

Задача

Для городской сети нужна была подстанция тупикового типа с кабельным вводом — компактная, для установки под открытым небом на небольшой площадке, с обслуживанием через откидные крышки и дверцы сверху, а не через проходной коридор.

Но заказчик закрыл одним заказом больше, чем «подстанцию»:

• распределение 0,4 кВ — три панели ЩО-90 на ток 1600 А;
• коммерческий учет — отдельный пункт распределительный в исполнении IP54;
• компенсация реактивной мощности — отдельный шкаф УКМ.

То есть вопрос был не «сделайте КТП», а «сделайте готовый узел городской сети — от 10 кВ до компенсации реактива».

Решение

Собрали все девять изделий как один комплект, с согласованной схемой и одной ответственностью за стыковку.

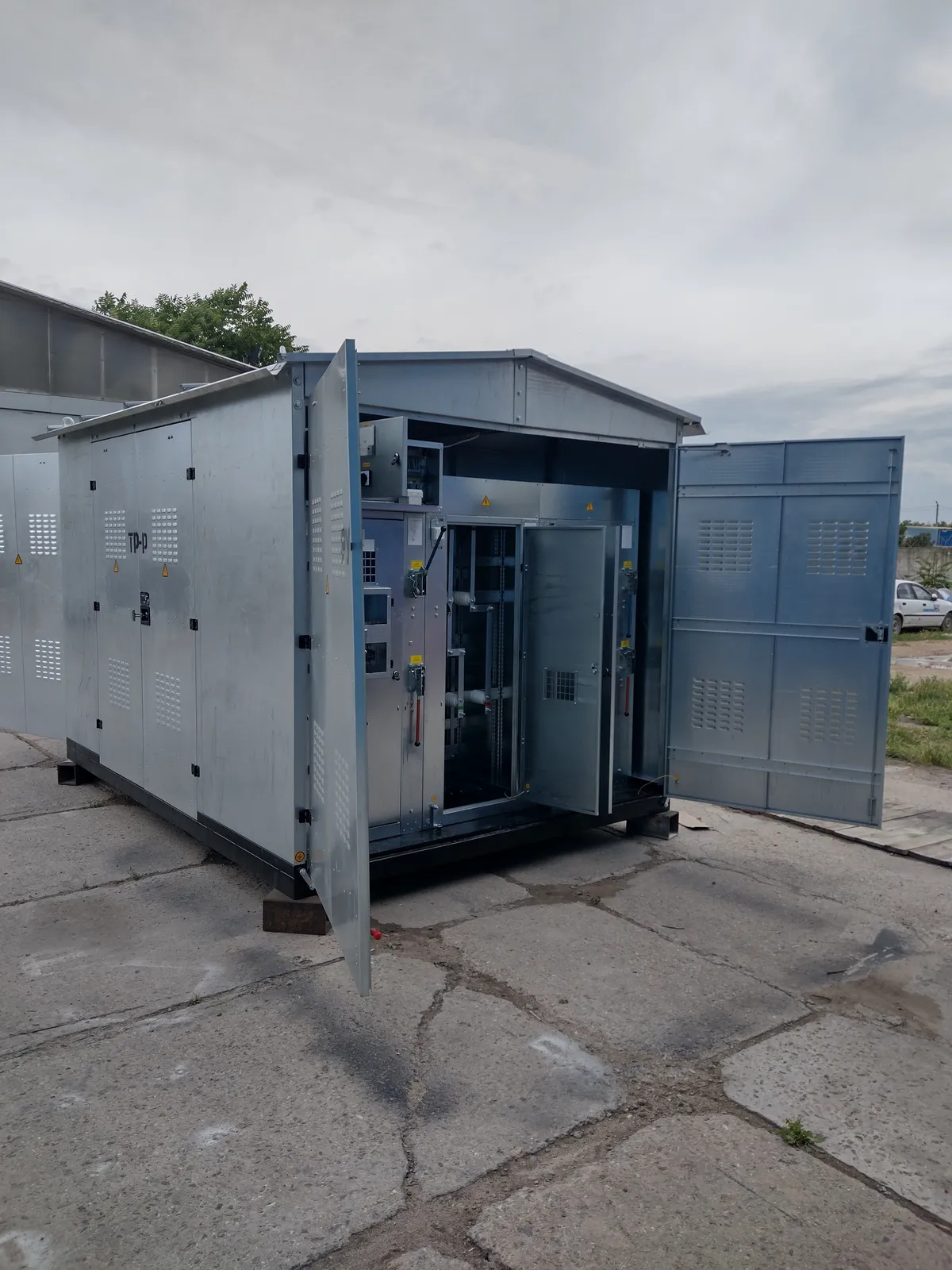

1. КТПГС-1000-10/0,4 У1 — подстанция для городских сетей, мощность 1000 кВА, климатическое исполнение У1 (под открытым небом). Тупиковая схема с кабельным вводом, глухо заземленная нейтраль трансформатора на стороне 0,4 кВ.

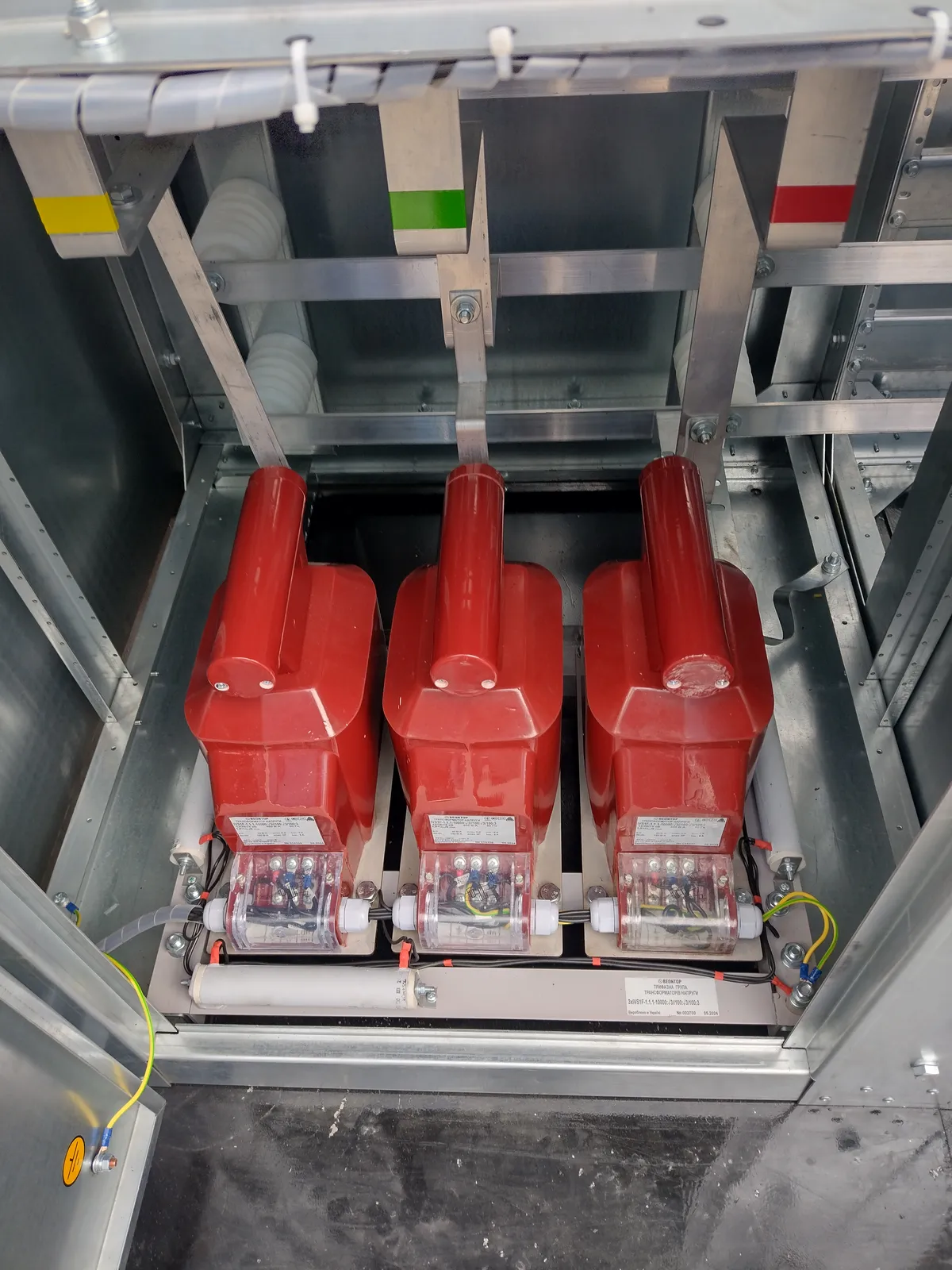

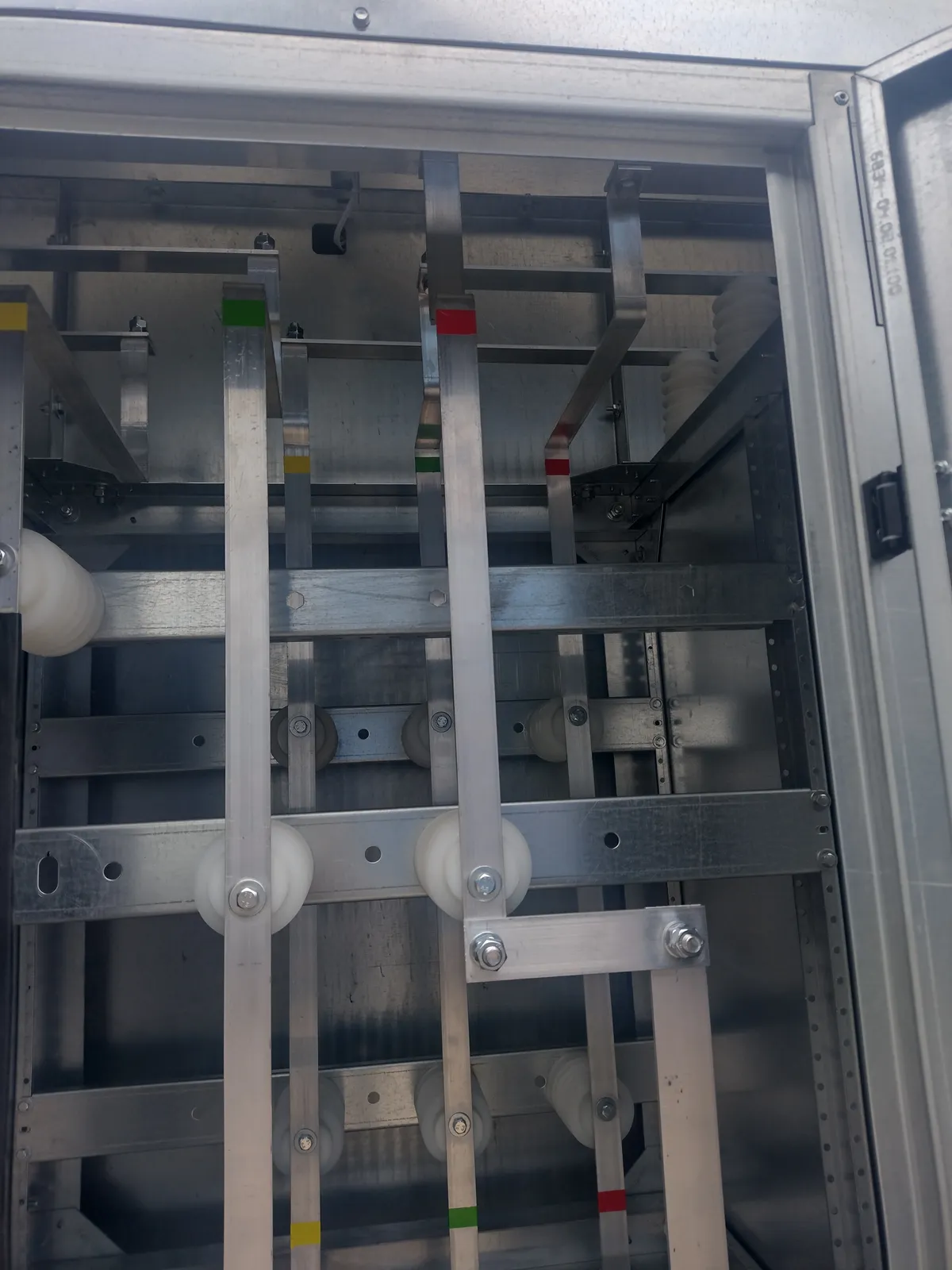

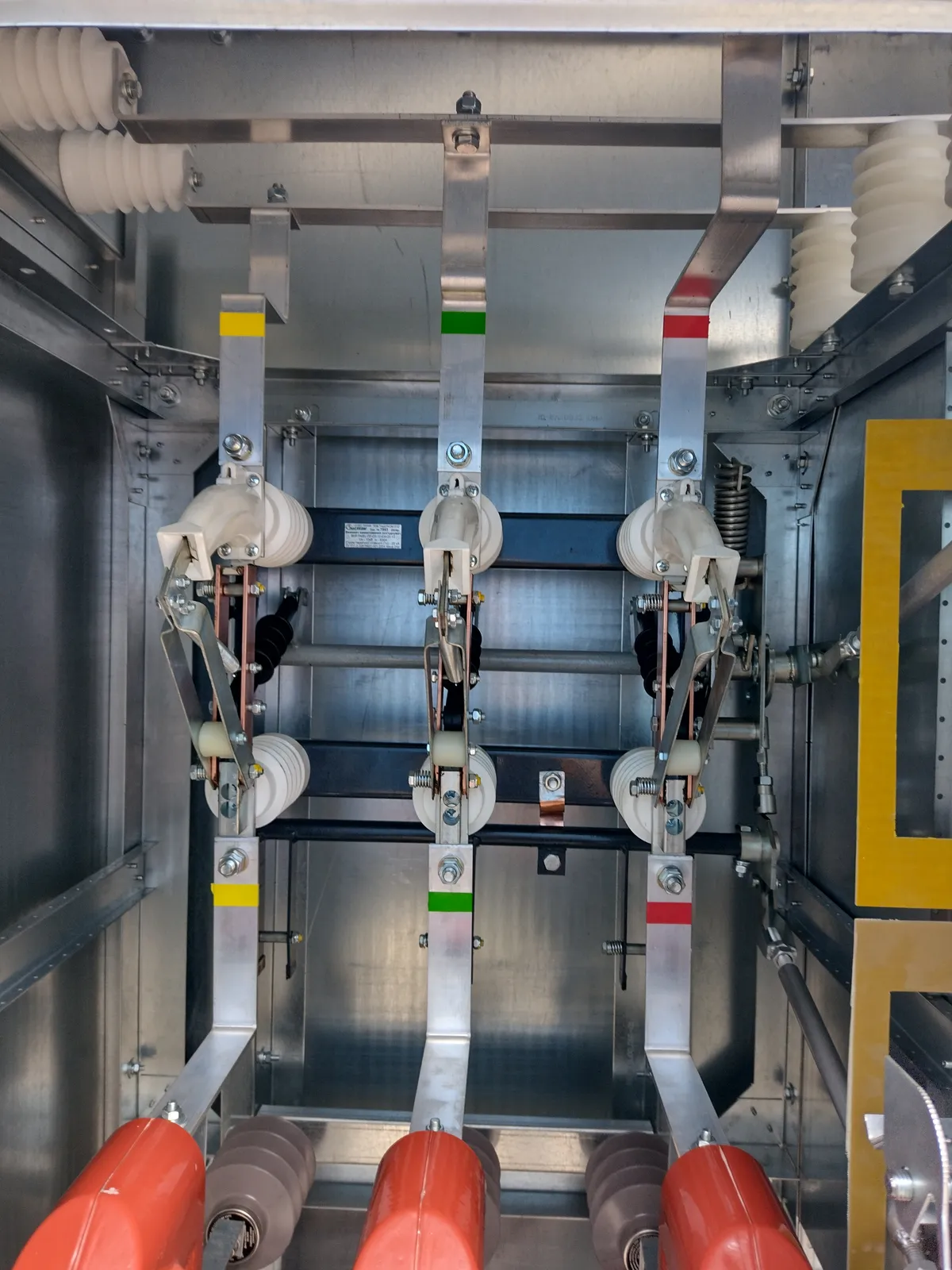

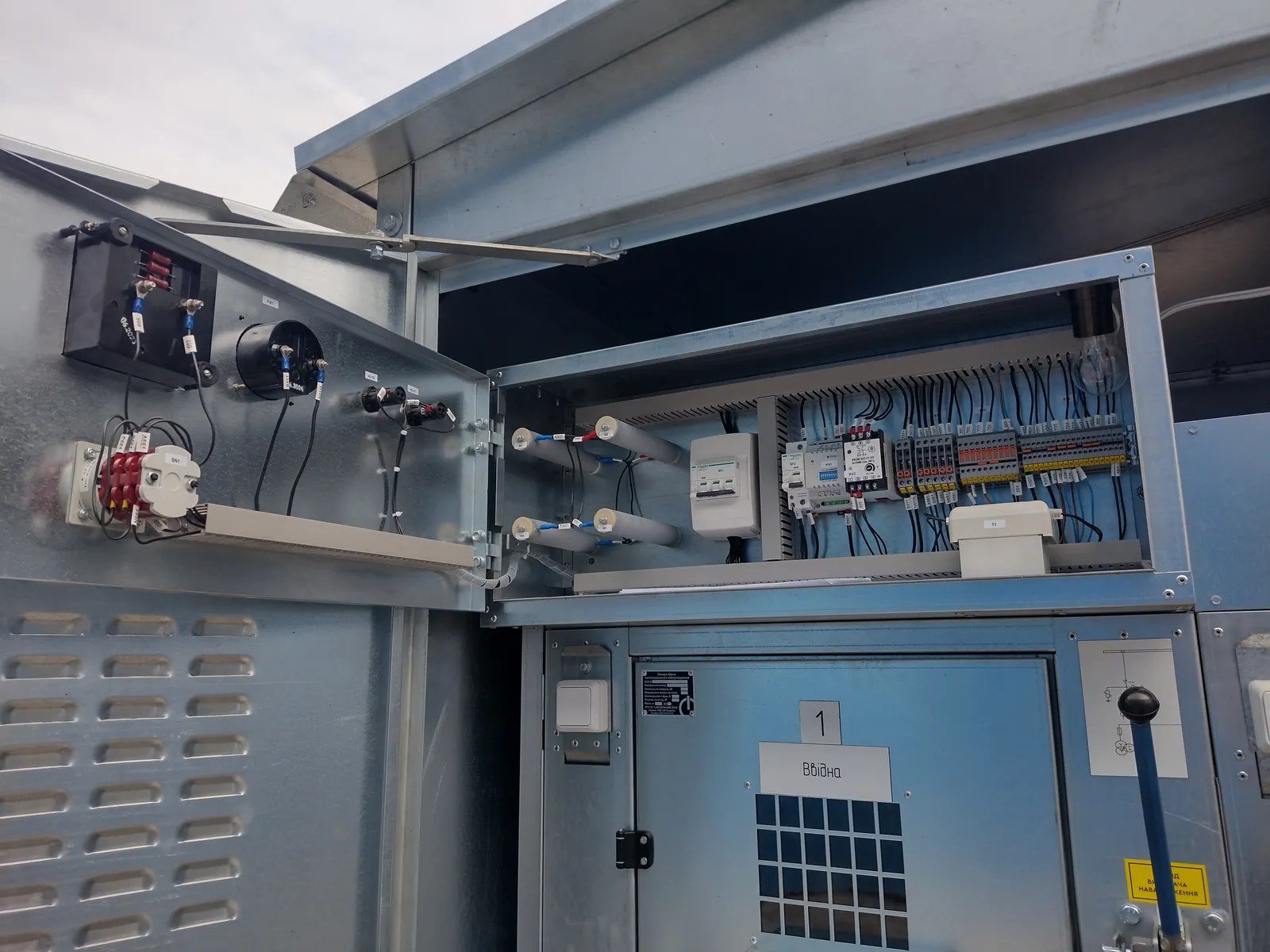

2. Распределительное устройство 10 кВ — три ячейки КСО-Е (исполнения 05А, 04 и 11В) на 630 А: вводная, измерительная и линейная. Внутри — вакуумная коммутация, разъединители, трансформаторы напряжения в отдельном отсеке, ошиновка с фазной цветовой маркировкой.

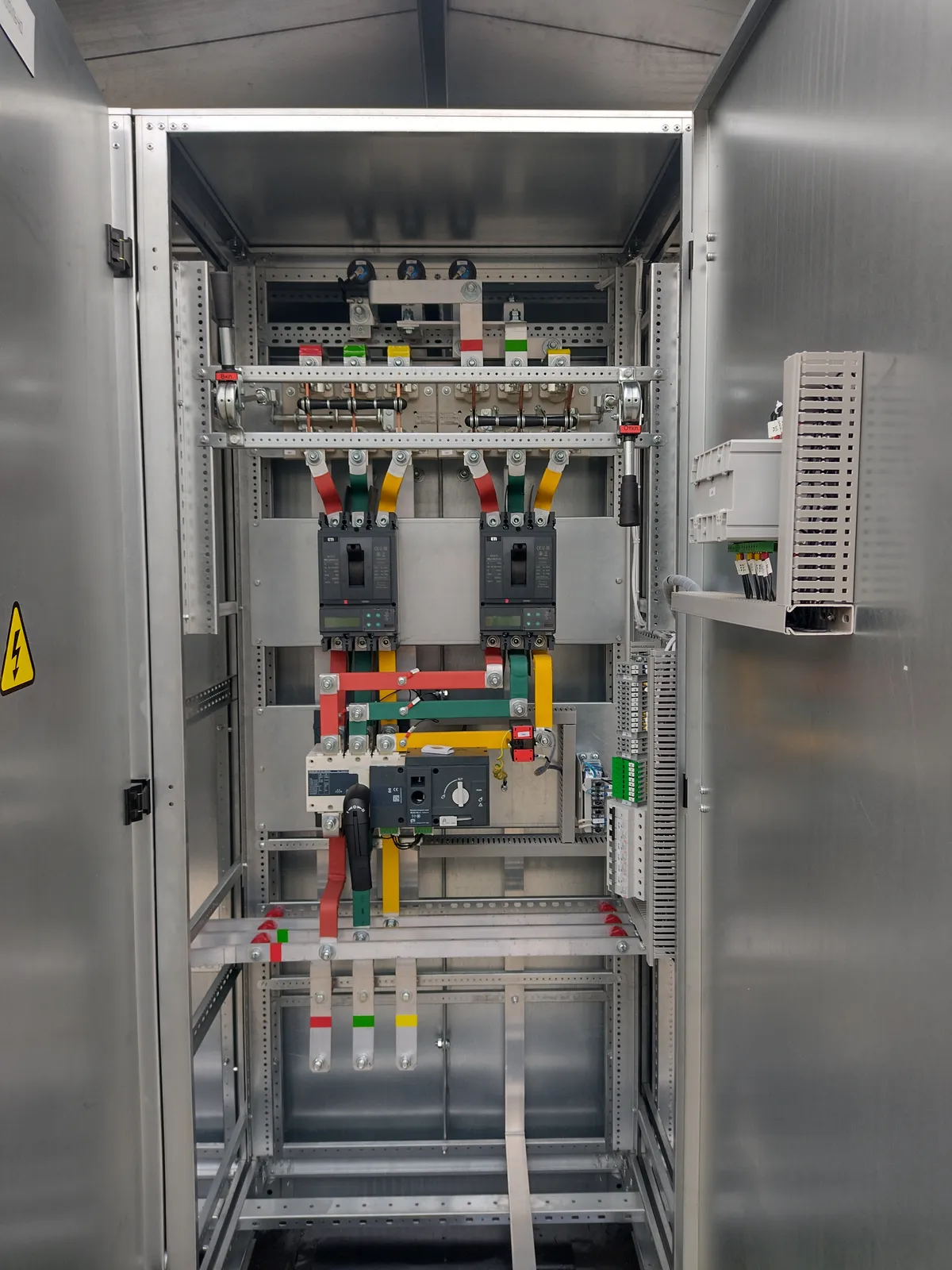

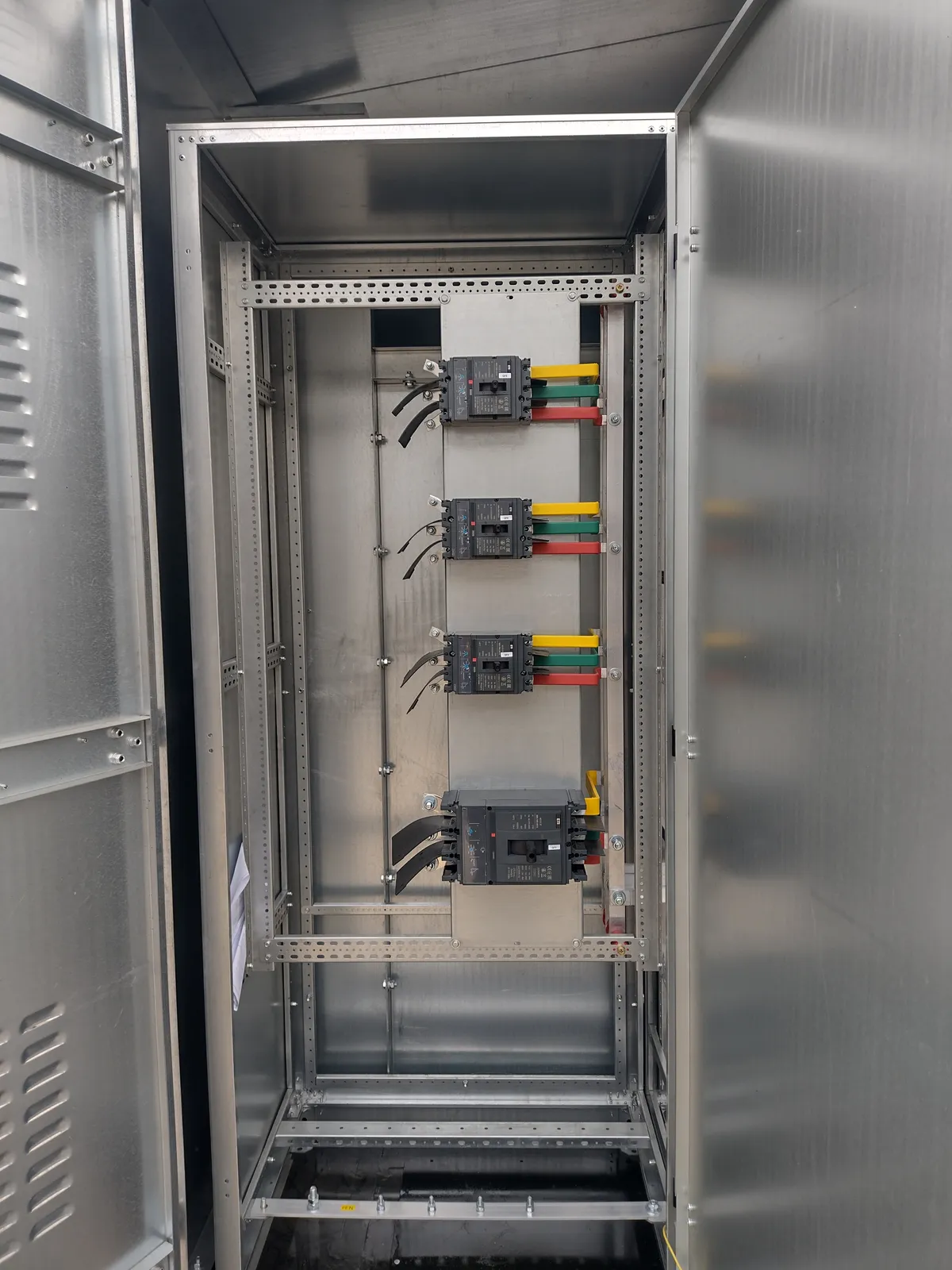

3. Распределение 0,4 кВ — три панели ЩО-90 (исполнения 1105 и два 1400) на номинальный ток 1600 А: автоматические выключатели в литом корпусе, сборные шины с фазной маркировкой, вторичные цепи с промаркированными проводами.

4. Пункт распределительный ПР11 в исполнении IP54 — узел коммерческого учета на 1600 А, в пылевлагозащищенном корпусе.

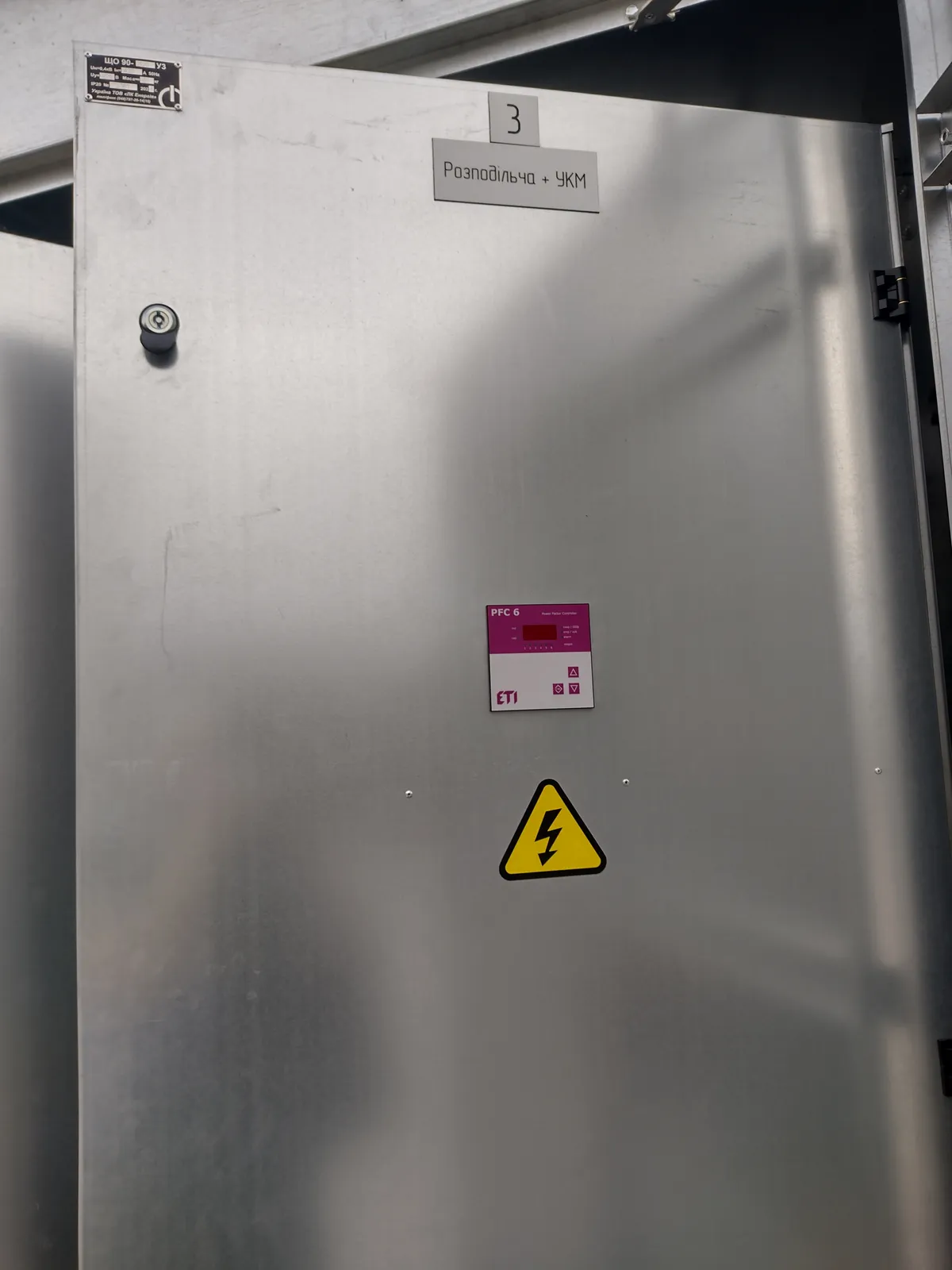

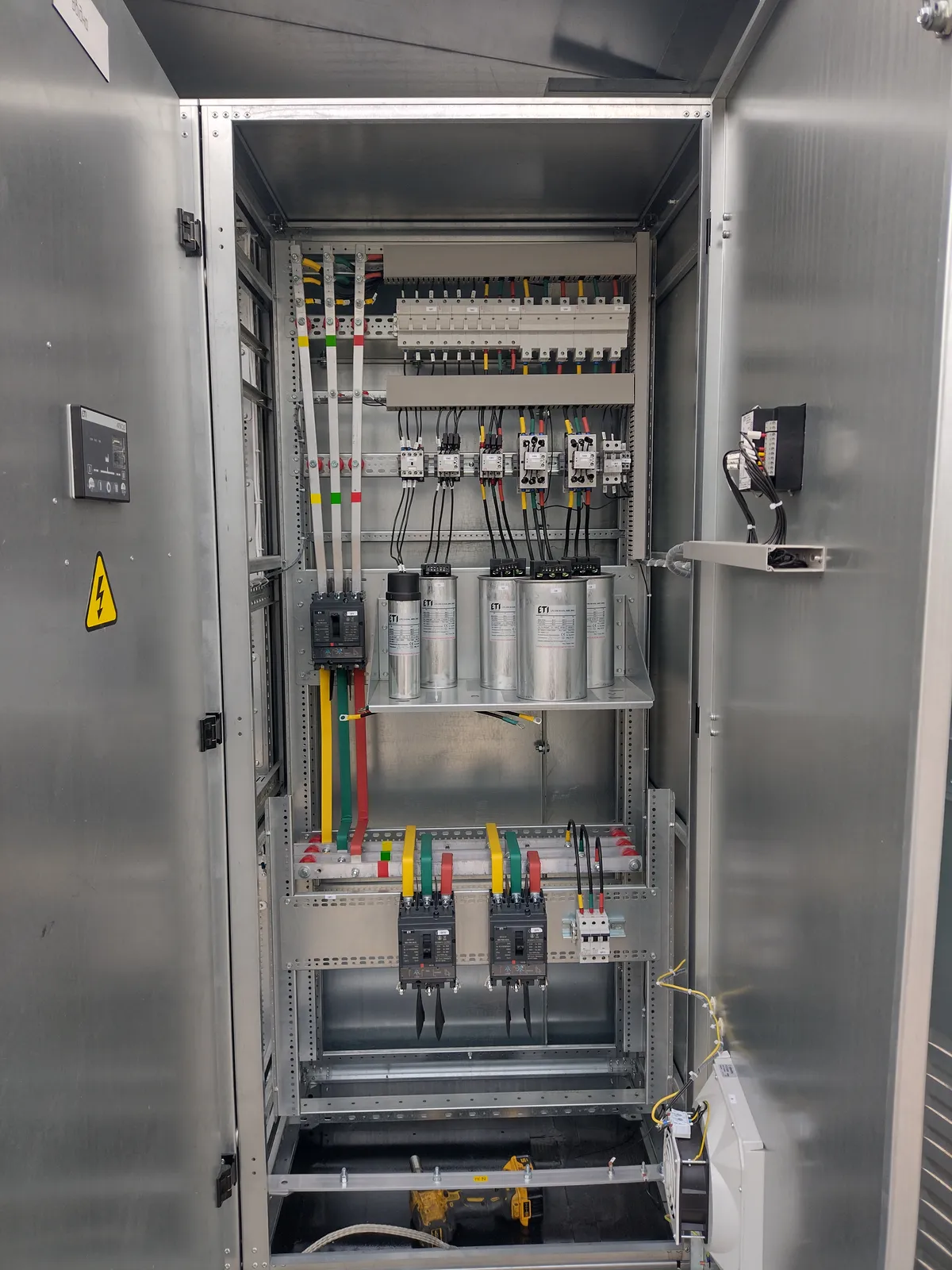

5. Установка компенсации реактивной мощности УКМ — 230 кВАр с минимальной ступенью регулирования 10 кВАр, IP54. Конденсаторные батареи, контакторы переключения ступеней и регулятор коэффициента мощности. Компенсация встроена в тот же комплект, а не докуплена отдельно через год.

6. Паспортизация — собственный заводской паспорт на каждое из девяти изделий.

Для проектировщиков: типовые решения «КТП 10/0,4 кВ с РУНН» и «УКМ».

Цифры (из паспортов)

Подстанция КТПГС-1000-10/0,4 У1, зав. № 173859 · паспорт Э-24-315/01 ПС · Одесса

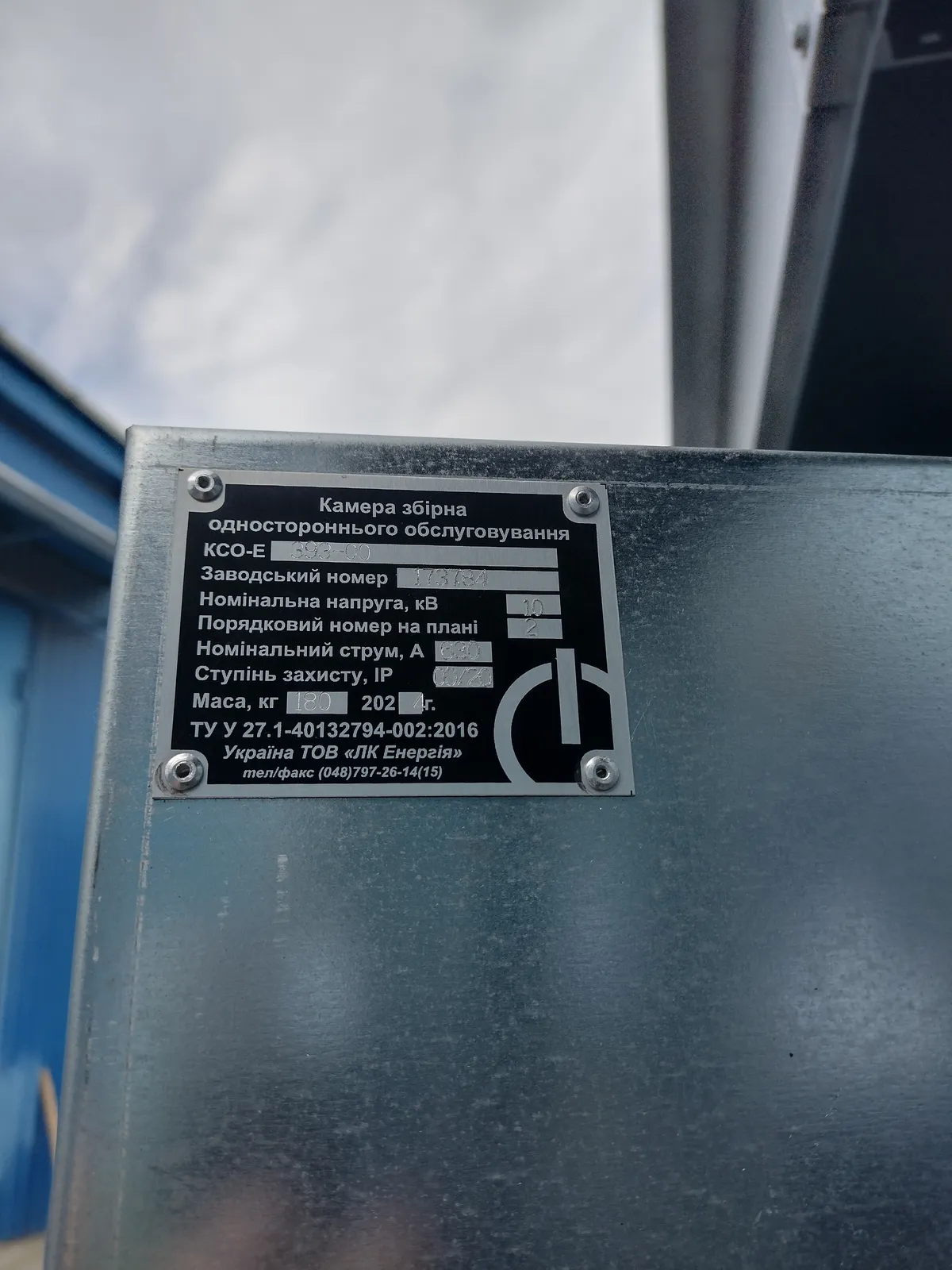

Ячейки КСО-Е 10 кВ — 3 шт (зав. № 173860 исп. 05А, № 173861 исп. 04, № 173862 исп. 11В)

Панели ЩО-90 — 3 шт (зав. № 173863 исп. 1105, № 173864 и № 173865 исп. 1400)

Пункт распределительный ПР11-7120, зав. № 173866 — учет: 380 В / 50 Гц · 1600 А · IP54 · 1800 × 1000 × 350 мм · до 120 кг.

Установка компенсации реактивной мощности УКМ-0,4-230/10, зав. № 173867

Итого в заказе: 9 изделий — КТПГС-1000 + 3 ячейки КСО-Е + 3 панели ЩО-90 + ПР11 (учет) + УКМ.

Почему комплектом выгоднее, чем отдельно

Когда подстанция, распределение 0,4 кВ, учет и компенсация покупаются в разных местах, стыковка становится проблемой заказчика: сойдутся ли токи, хватит ли места под шкафы, согласованы ли уставки, кто виноват, если не работает. Здесь все девять изделий посчитаны под одну схему на одном заводе — с единой ошиновкой по току 1600 А и компенсацией, подобранной под фактическую нагрузку, а не «на глаз».

Отдельно о компенсации. УКМ на 230 кВАр с шагом регулирования 10 кВАр — это 23 ступени: установка держит коэффициент мощности точно, а не «примерно». Поставлена сразу, а не через год после первого счета за реактив.

Фотоотчет: от подстанции до УКМ

Посчитаем комплект под ваш объект

Пришлите однолинейную схему и данные по нагрузке — подберем подстанцию, распределение 0,4 кВ, учет и мощность компенсации. Один завод, один комплект, паспорт на каждое изделие.
