КТПММ (сендвіч-панелі)

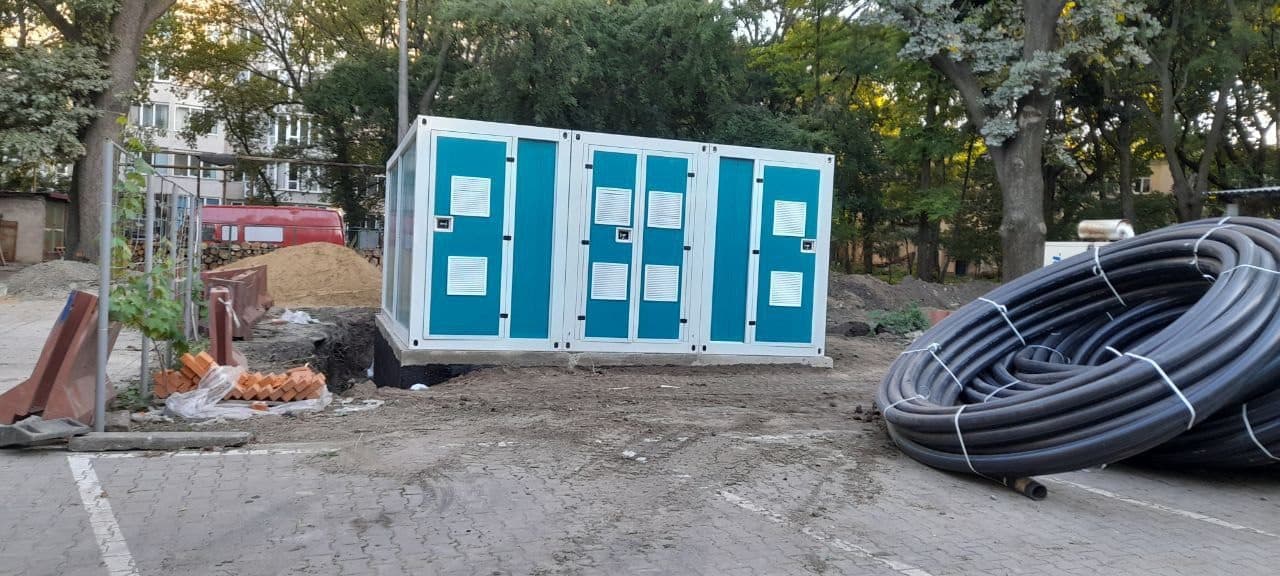

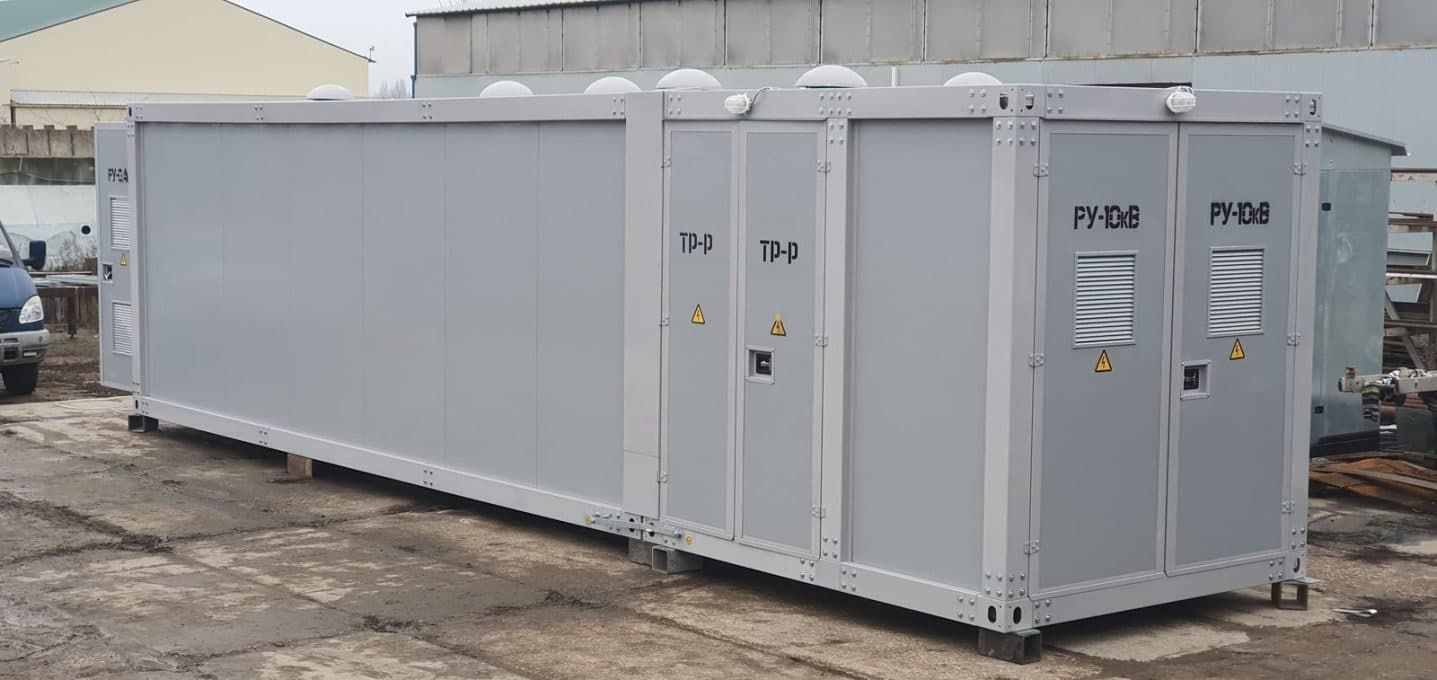

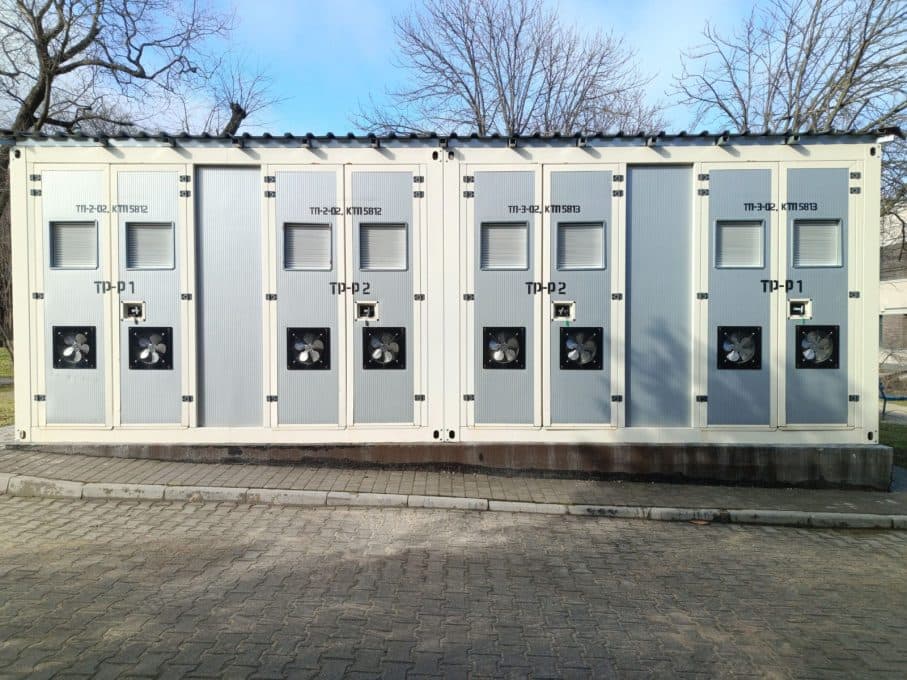

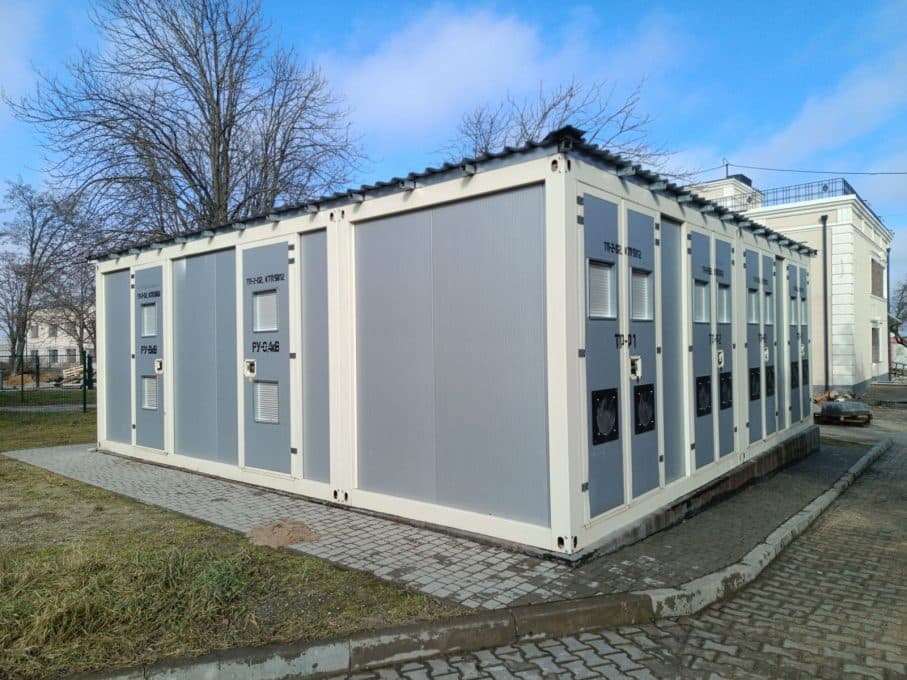

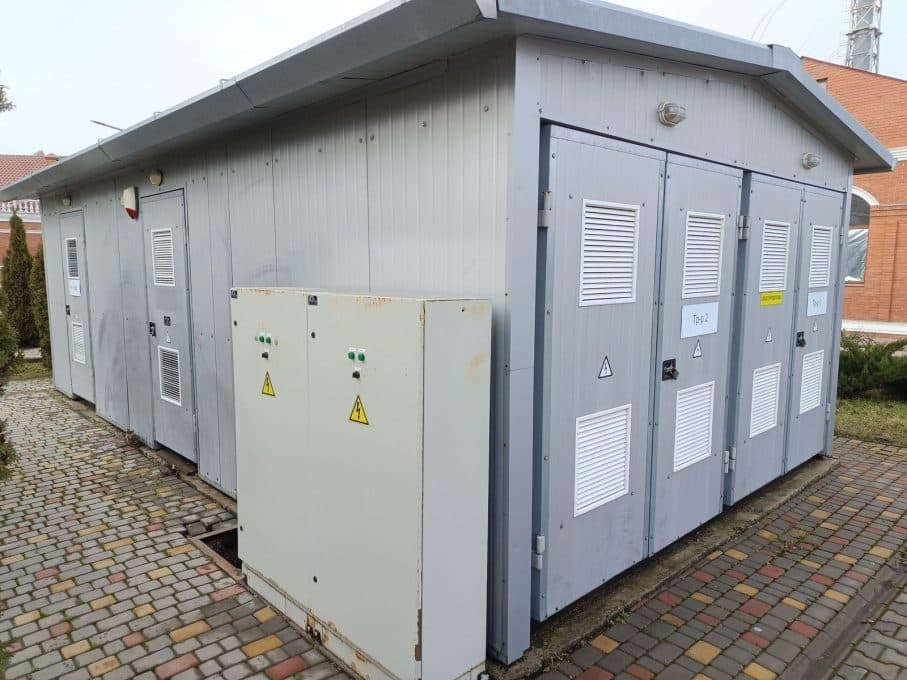

КТП у сендвіч-панельному модульному корпусі (КТПММ)

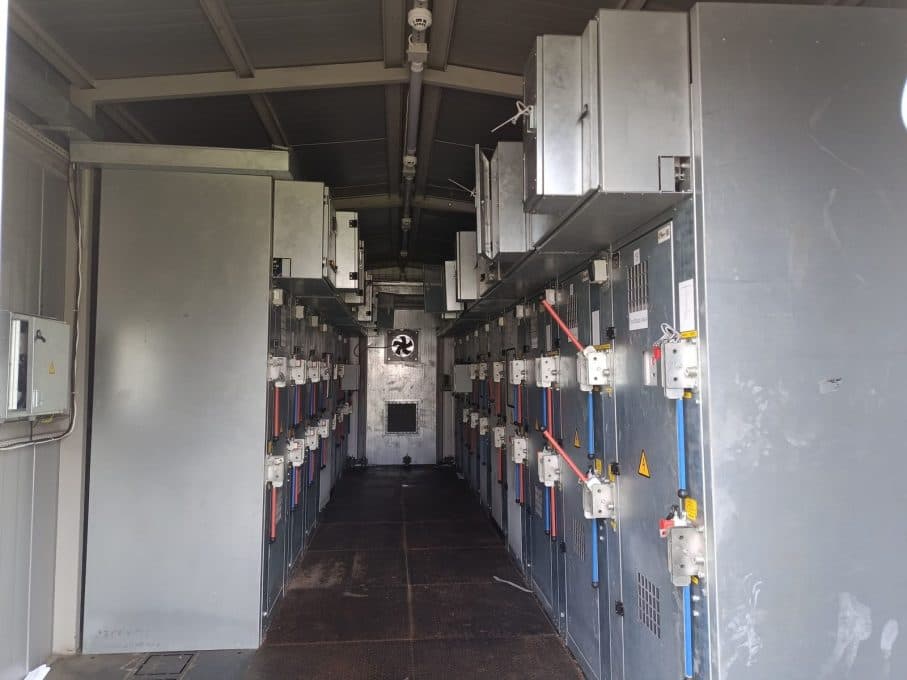

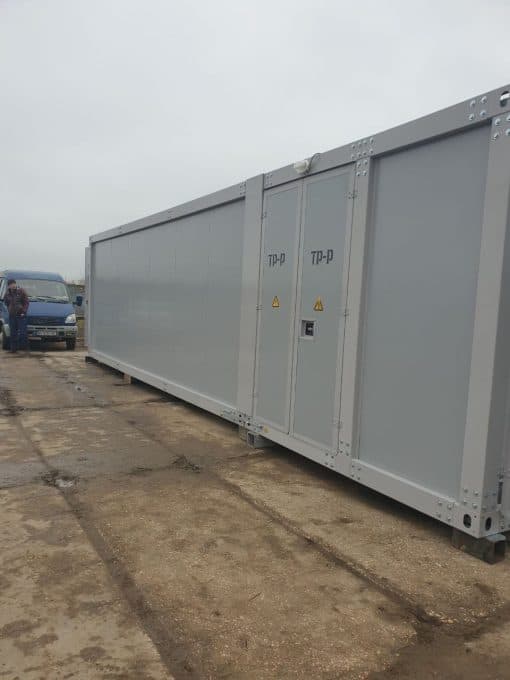

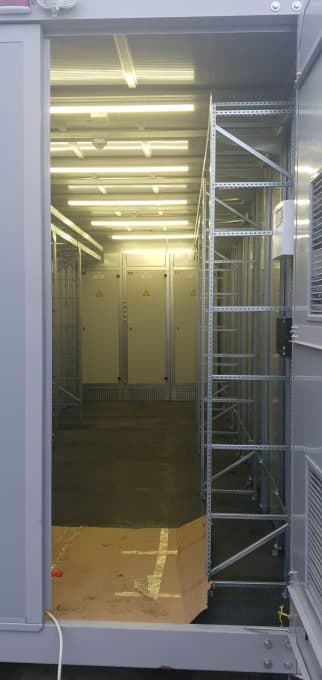

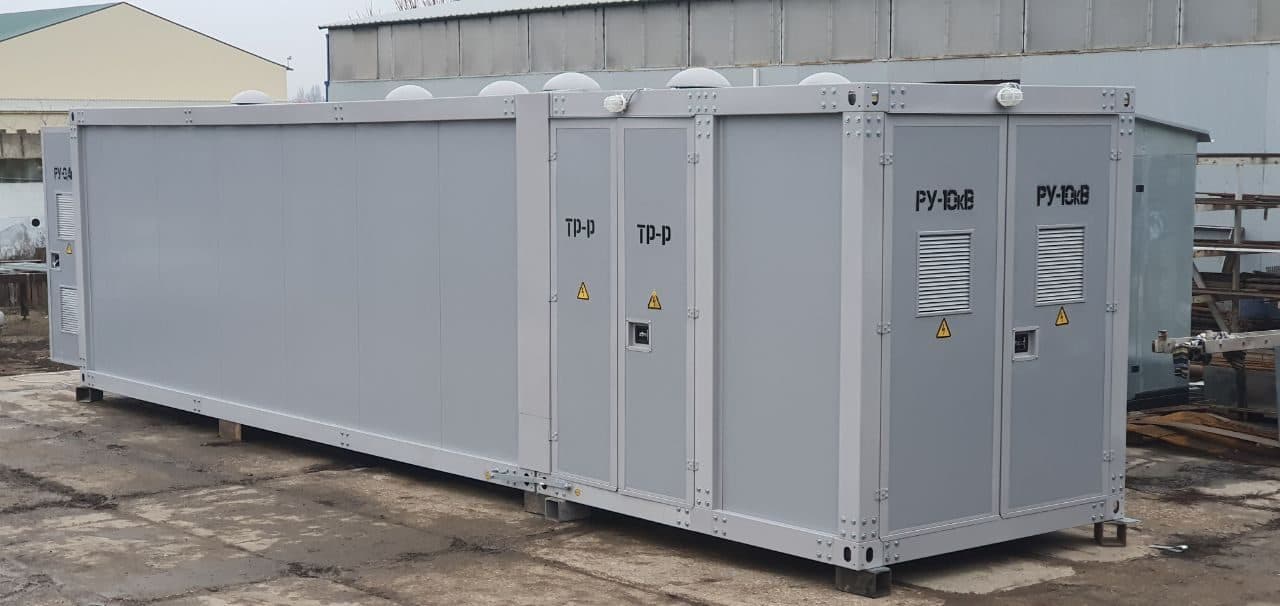

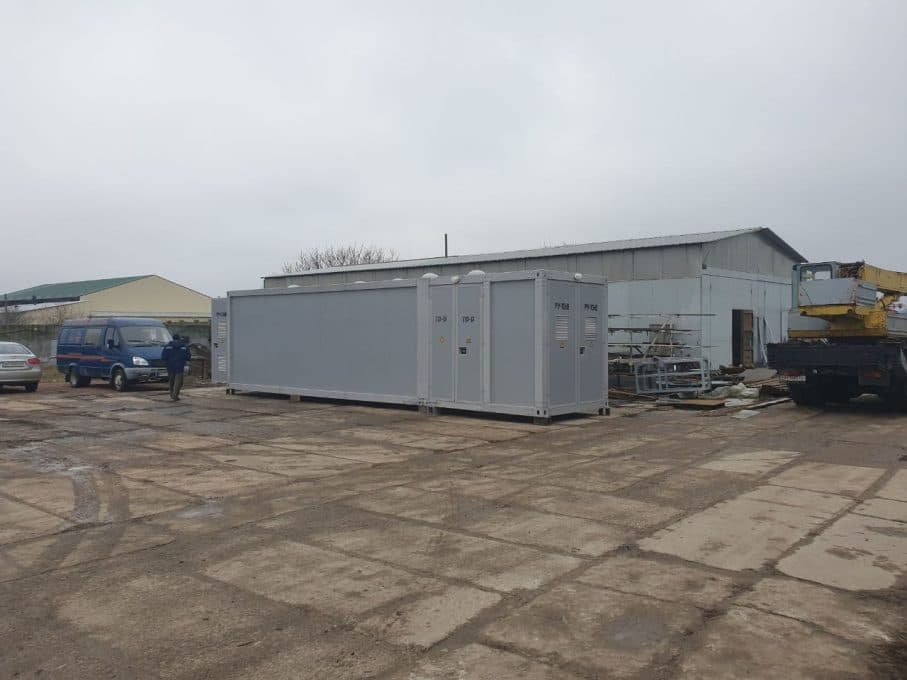

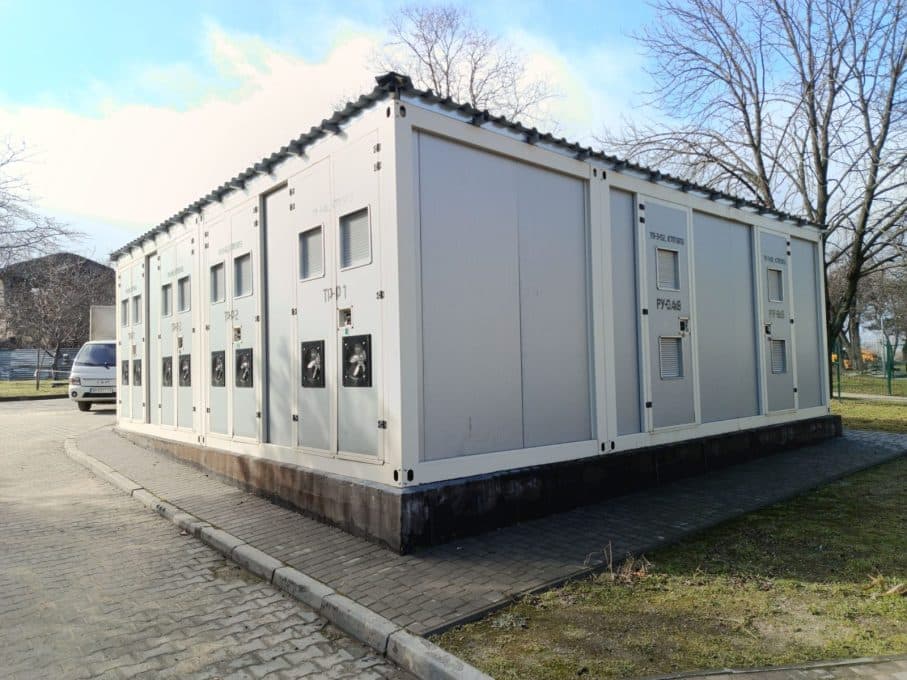

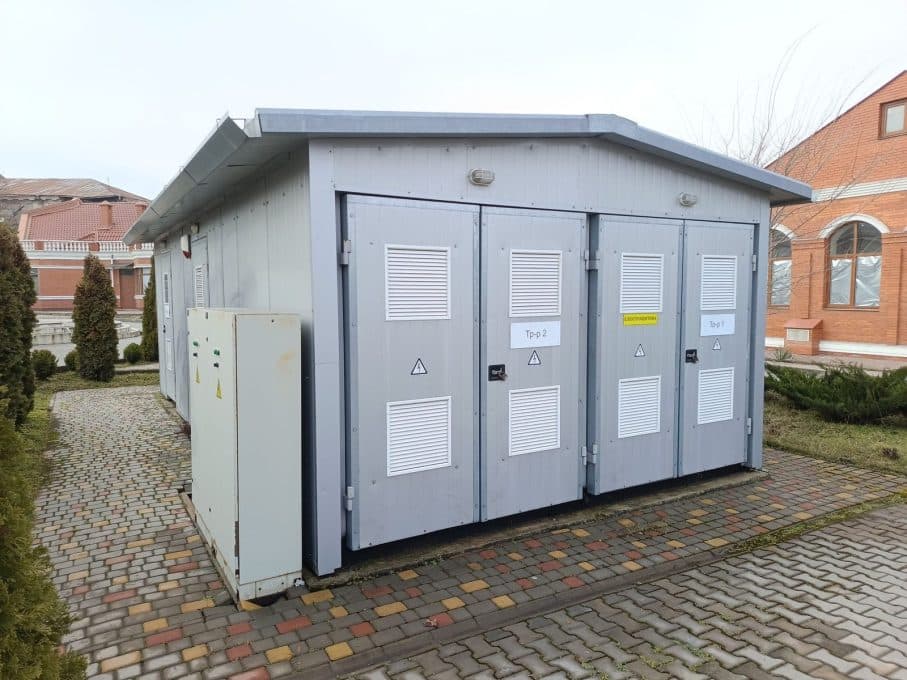

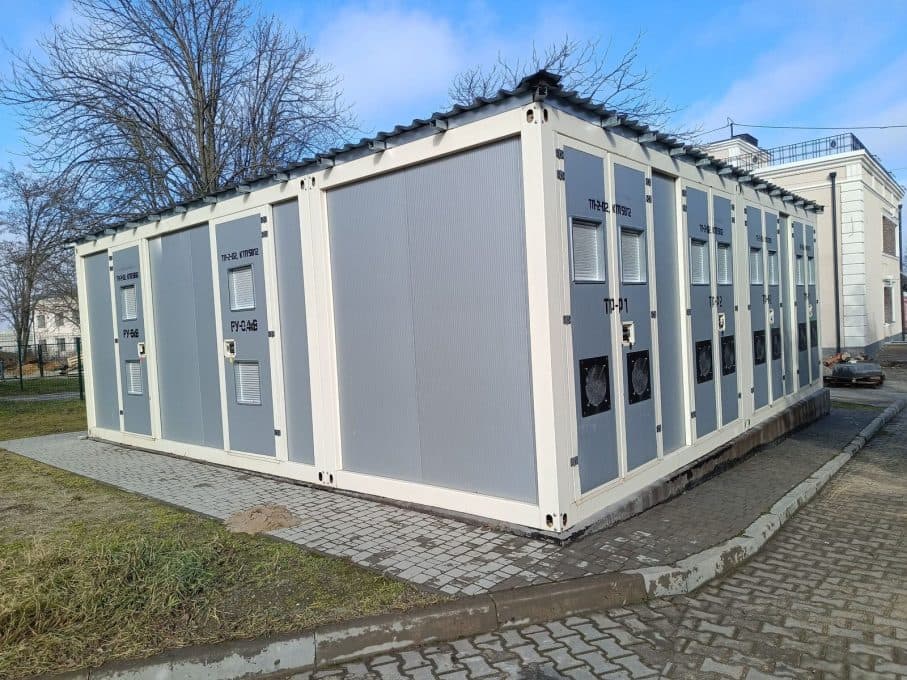

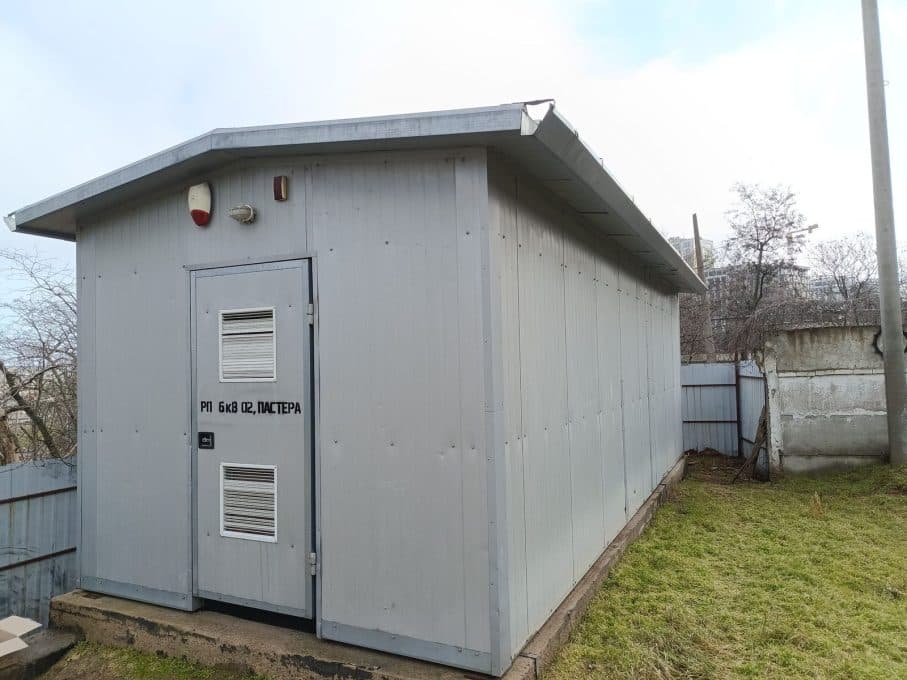

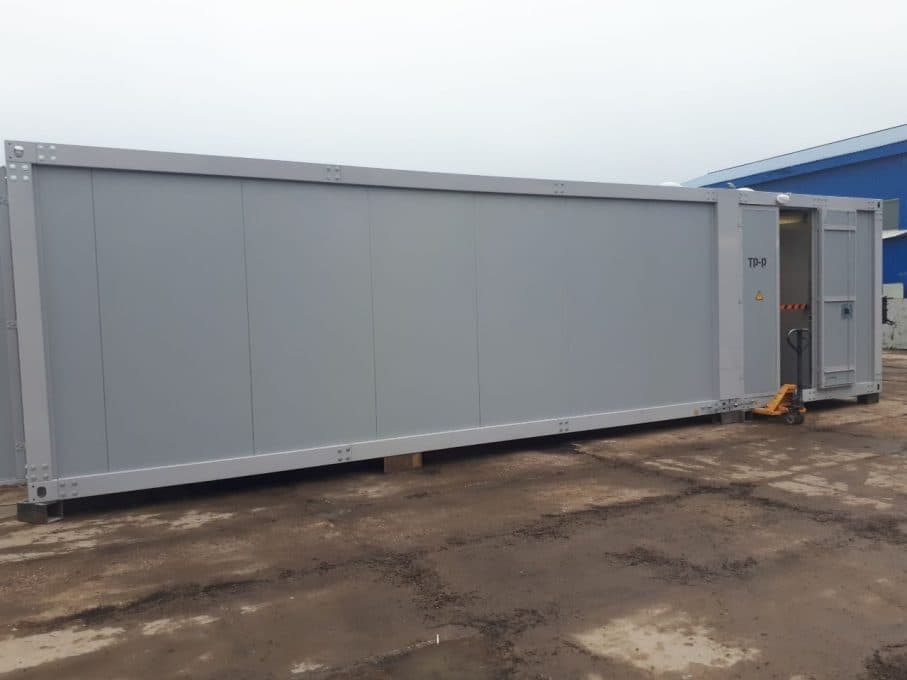

Комплектна трансформаторна підстанція в модульній будівлі із сендвіч-панелей — це підстанція прохідного типу, зібрана у блок-контейнерному корпусі з металевим каркасом та огороджувальними сендвіч-панелями. На відміну від компактного кіоску, такий корпус являє собою повноцінну будівлю підстанції, у якій передбачено прохід і обслуговування обладнання зсередини (walk-in). КТП виготовляється на напругу 6(10)/0,4 кВ, типова потужність — від 250 до 2500 кВА, з можливістю виготовлення під замовлення.

Конструкція сендвіч-панелі

Огороджувальні панелі складаються з двох металевих обшивок (оцинкована та/або фарбована сталь) і середнього шару утеплювача — мінеральної вати або PIR. Така тришарова конструкція забезпечує жорсткість, теплоізоляцію та довговічність корпусу при невеликій вазі модулів.

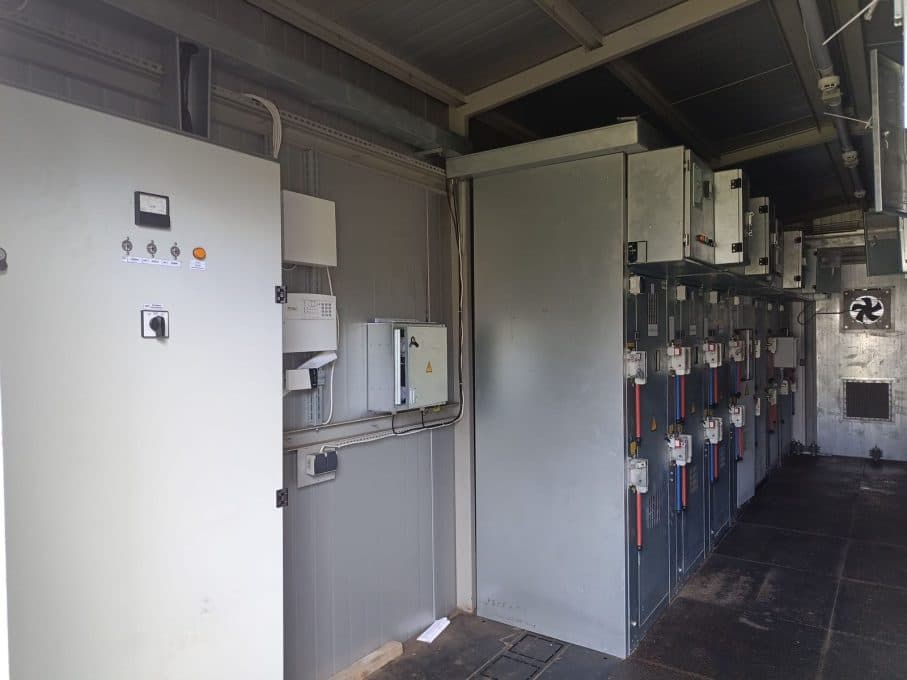

Склад обладнання

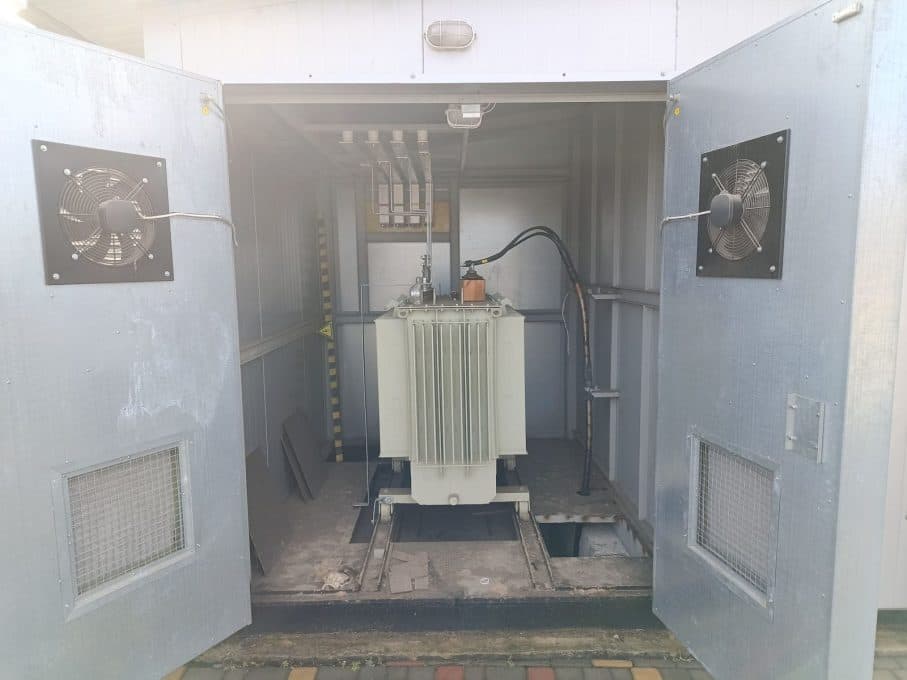

• силовий трансформатор (один або декілька);

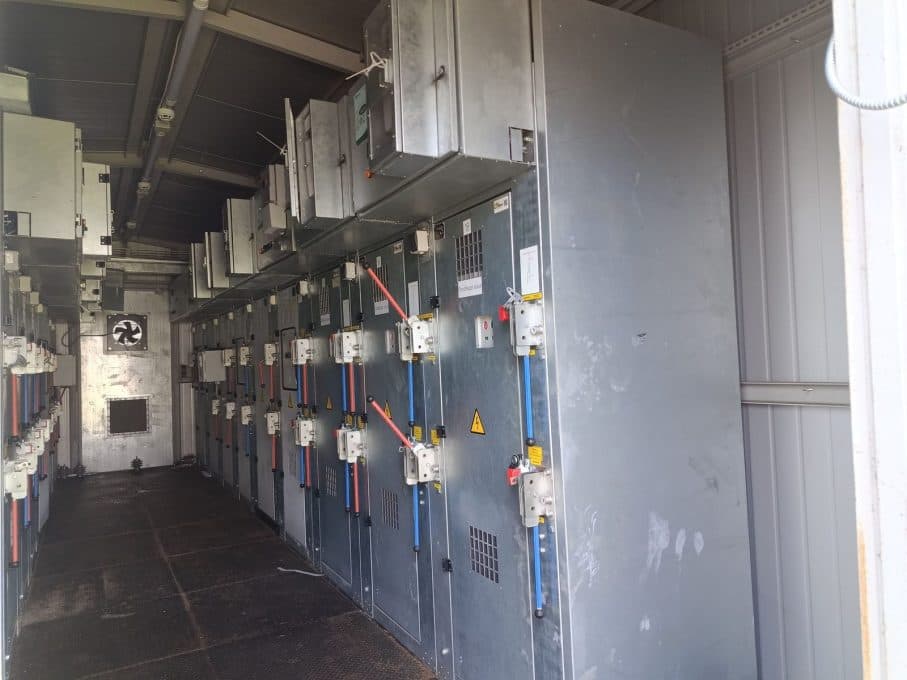

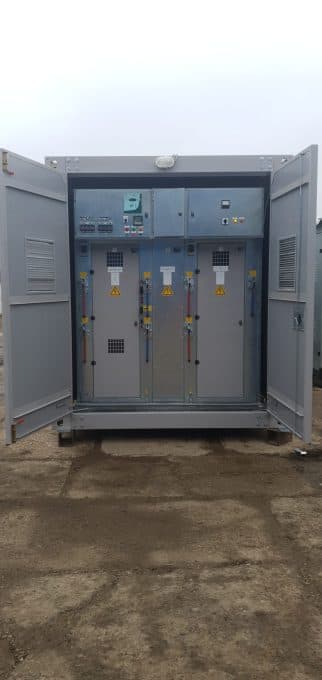

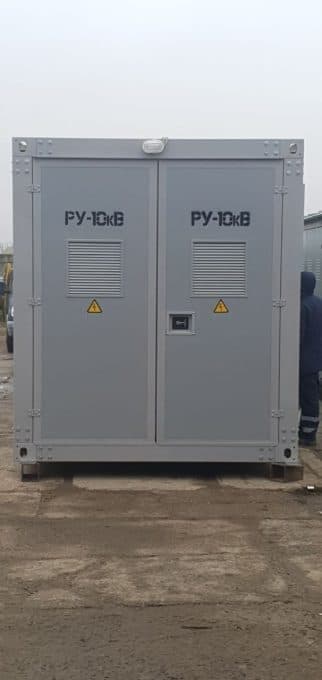

• розподільчий пристрій 6(10) кВ — КСО або КРУ;
• розподільчий пристрій 0,4 кВ — ЩО/РУНН;
• за потреби — АСКОЕ, оперативний і релейний відсіки, прохід для обслуговування.

Переваги

• ефективна теплоізоляція, експлуатація приблизно від -45 до +45 °C;
• пожежостійкість — мінеральна вата є негорючим утеплювачем;

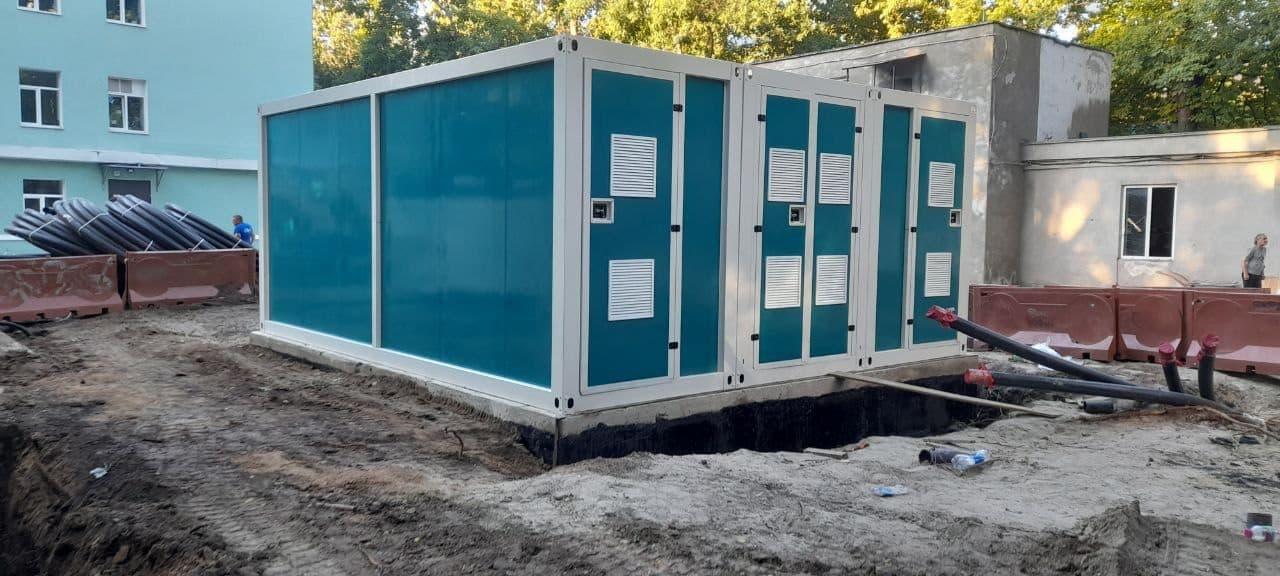

• швидкий монтаж на майданчику з готових модулів;

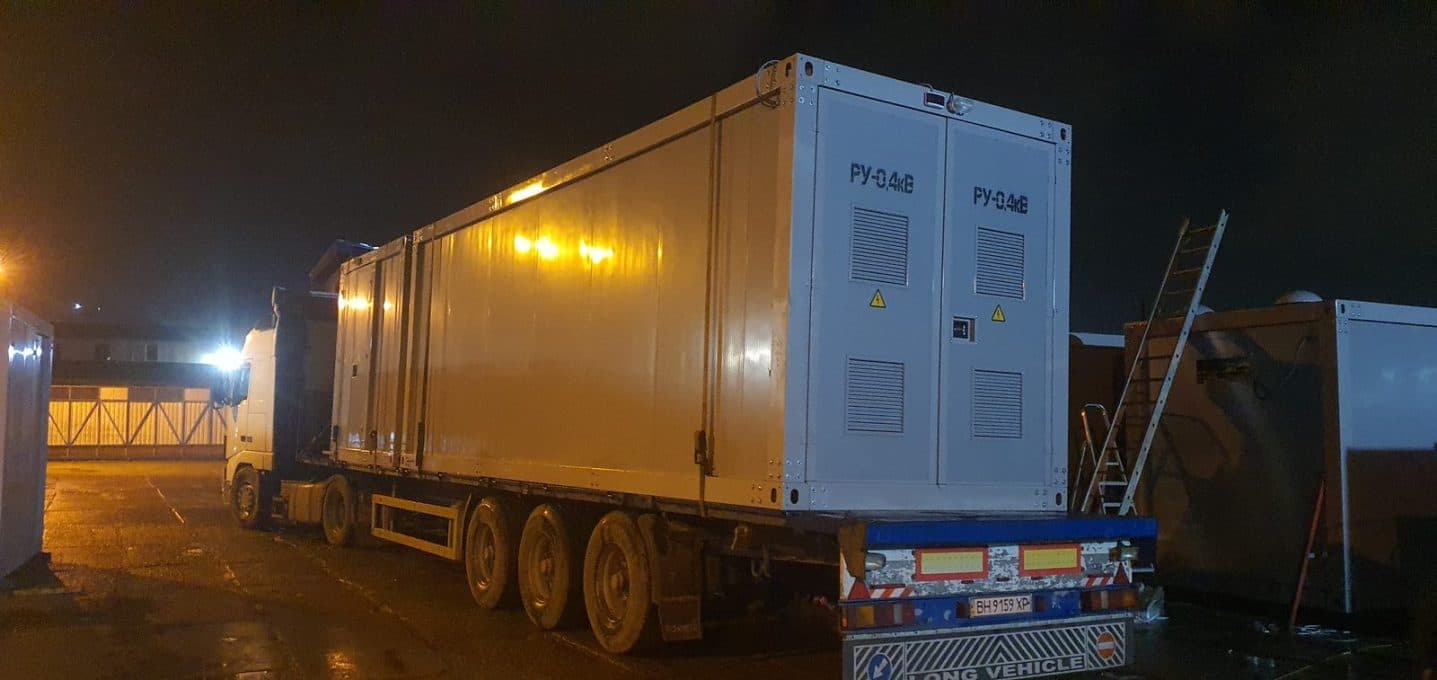

• транспортабельність блоків і довговічність корпусу;

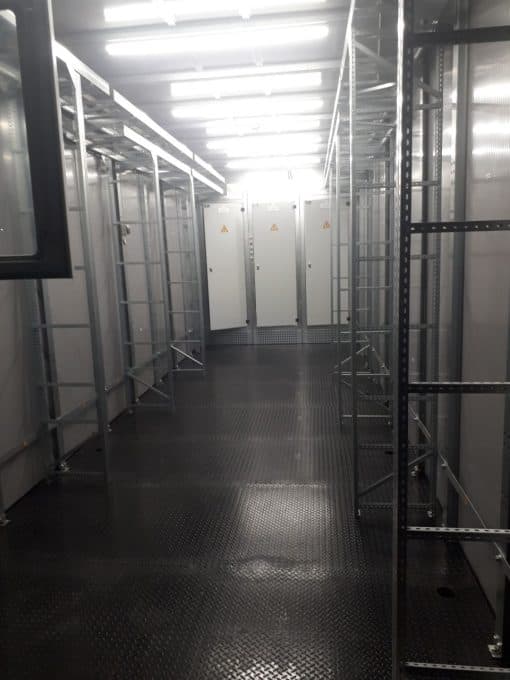

• зручне обслуговування зсередини та естетичний зовнішній вигляд.

Застосування та виробництво

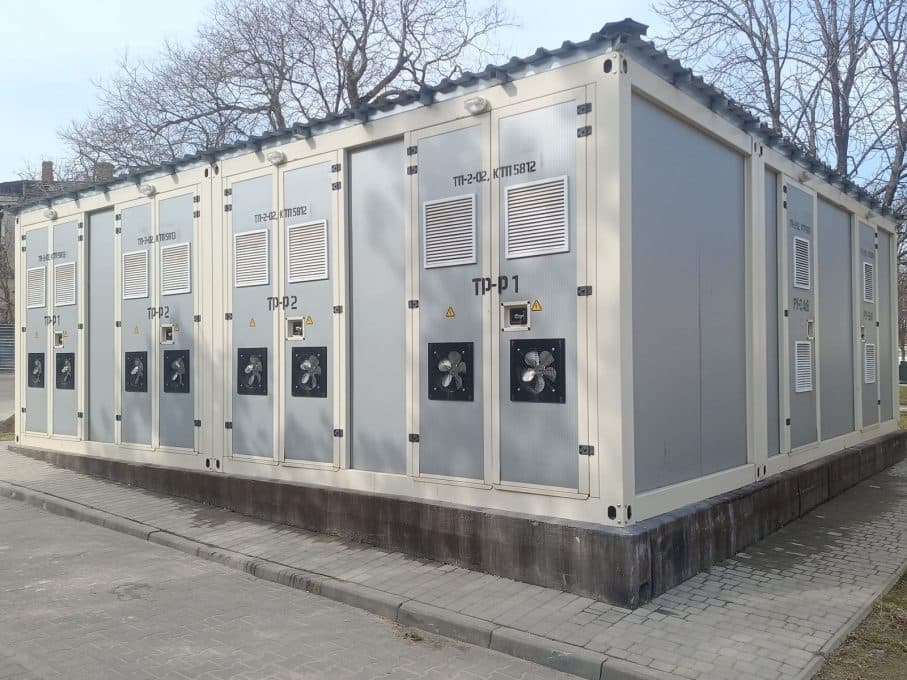

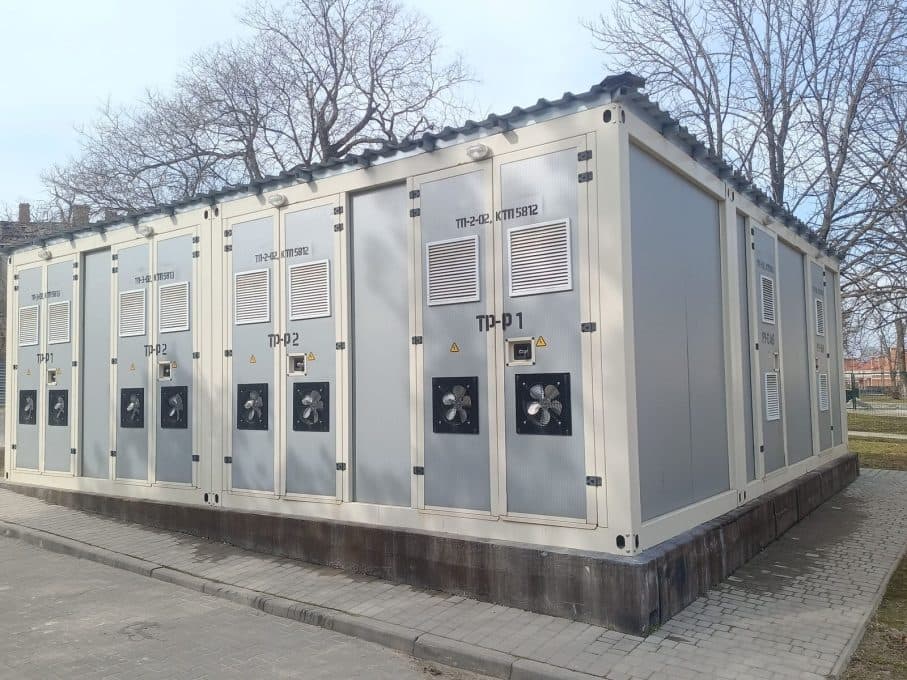

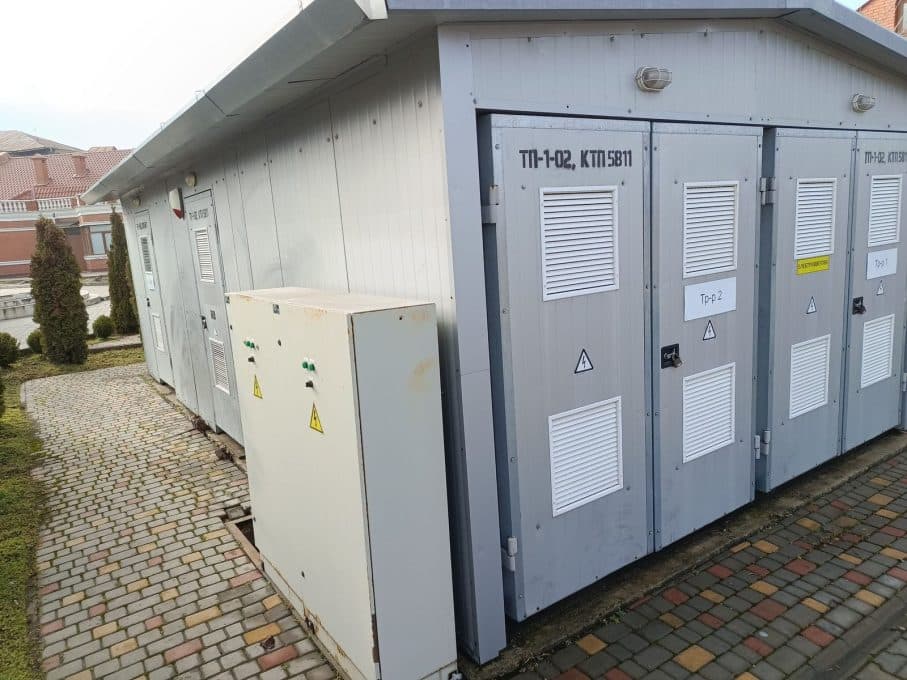

Підстанції цього типу застосовують на сонячних і вітрових електростанціях, промислових підприємствах та об’єктах, де потрібна будівля підстанції прохідного типу й більша потужність, ніж у кіоскової КТП. Виробник — LK Energy Group (Одеса, власне виробництво з 2015 року): кожна підстанція виготовляється під технічні умови замовника та постачається з гарантією.

КТПММ — комплектна трансформаторна підстанція прохідного типу в модульному корпусі із сендвіч-панелей: металевий каркас та тришарові огороджувальні панелі (сталеві обшивки з утеплювачем з мінеральної вати або PIR). На відміну від кіоскової КТП це повноцінна будівля підстанції з проходом для обслуговування обладнання зсередини (walk-in).

Виготовляється на напругу 6(10)/0,4 кВ, типова потужність — від 250 до 2500 кВА, можливе виконання під замовлення. Склад: силовий трансформатор (один або декілька), розподільчий пристрій 6(10) кВ на базі КСО або КРУ, РУ 0,4 кВ (ЩО/РУНН), за потреби — АСКОЕ, оперативний і релейний відсіки. Корпус розрахований на експлуатацію приблизно від −45 до +45 °C; мінеральна вата — негорючий утеплювач; модулі транспортабельні, монтаж на майданчику швидкий.

Застосування — сонячні та вітрові електростанції, промислові підприємства й об’єкти, де потрібна прохідна підстанція більшої потужності, ніж кіоскова КТП. Виробник — LK Energy Group (Одеса, власне виробництво з 2015 року): виготовлення під технічні умови замовника, заводська гарантія. Для розрахунку надішліть опитувальний лист.
