КТПМ-400/10/0,4 кВ: щоглова трансформаторна підстанція для зовнішнього встановлення

Задача

Об'єкту потрібна була трансформаторна підстанція без капітальної споруди: без будівлі ТП, без фундаментних робіт під приміщення, з мінімальним майданчиком під розміщення.

Три умови визначили конструктив:

• Повністю зовнішнє встановлення — підстанція стоїть просто неба цілий рік, з дощем, снігом, вітром і пилом.
• Різні вимоги до захисту у різних відсіків — відсік із апаратурою 0,4 кВ має бути закритий щільніше, ніж відсік силового трансформатора, якому потрібне провітрювання.
• Обслуговування зовні — доступ до кожного відсіку окремими дверима, без заходу «всередину» підстанції.

Рішення

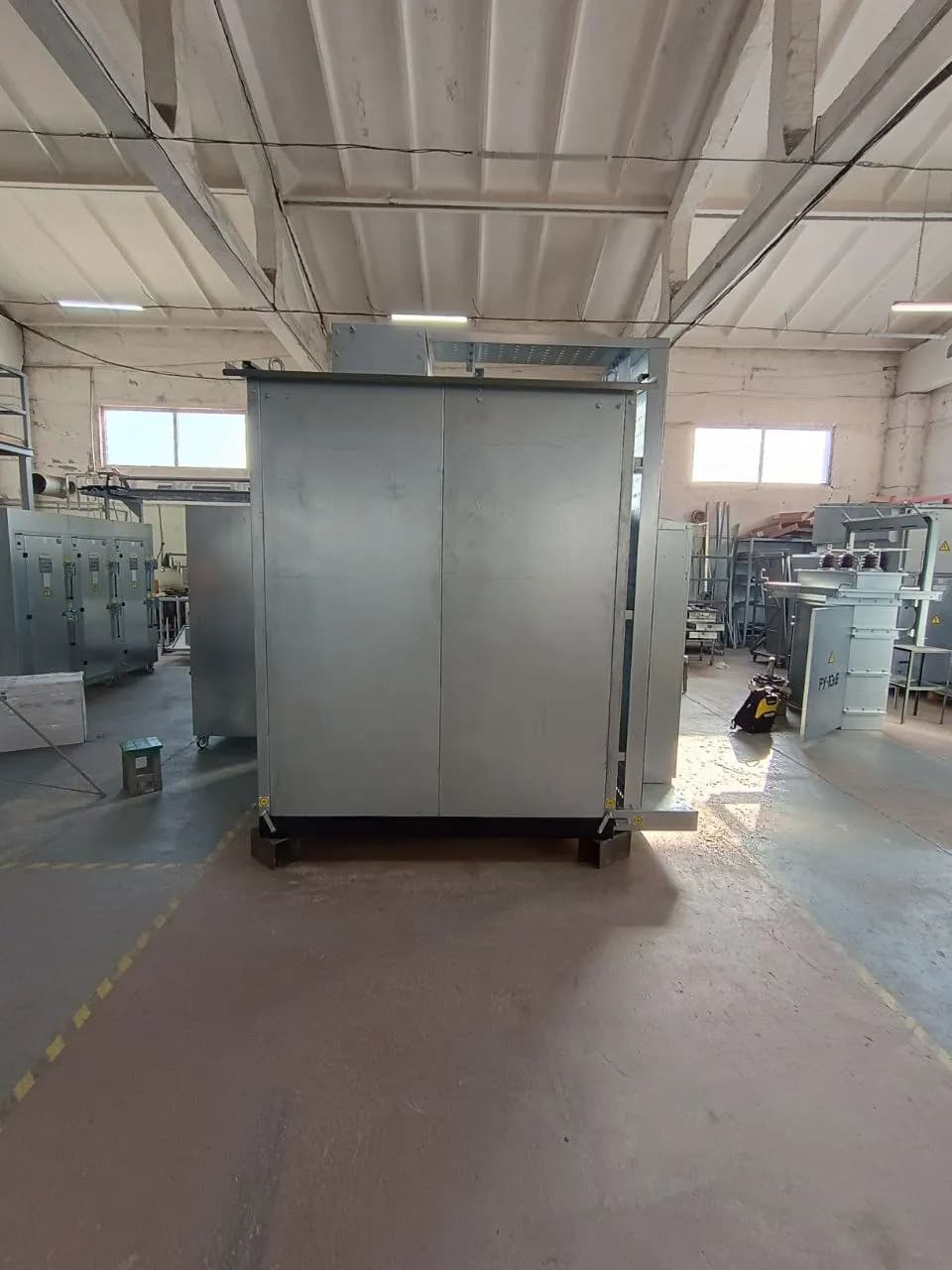

Виготовили щоглову КТПМ як єдиний виріб на опорній рамі, розділений на функційні відсіки з різним ступенем захисту.

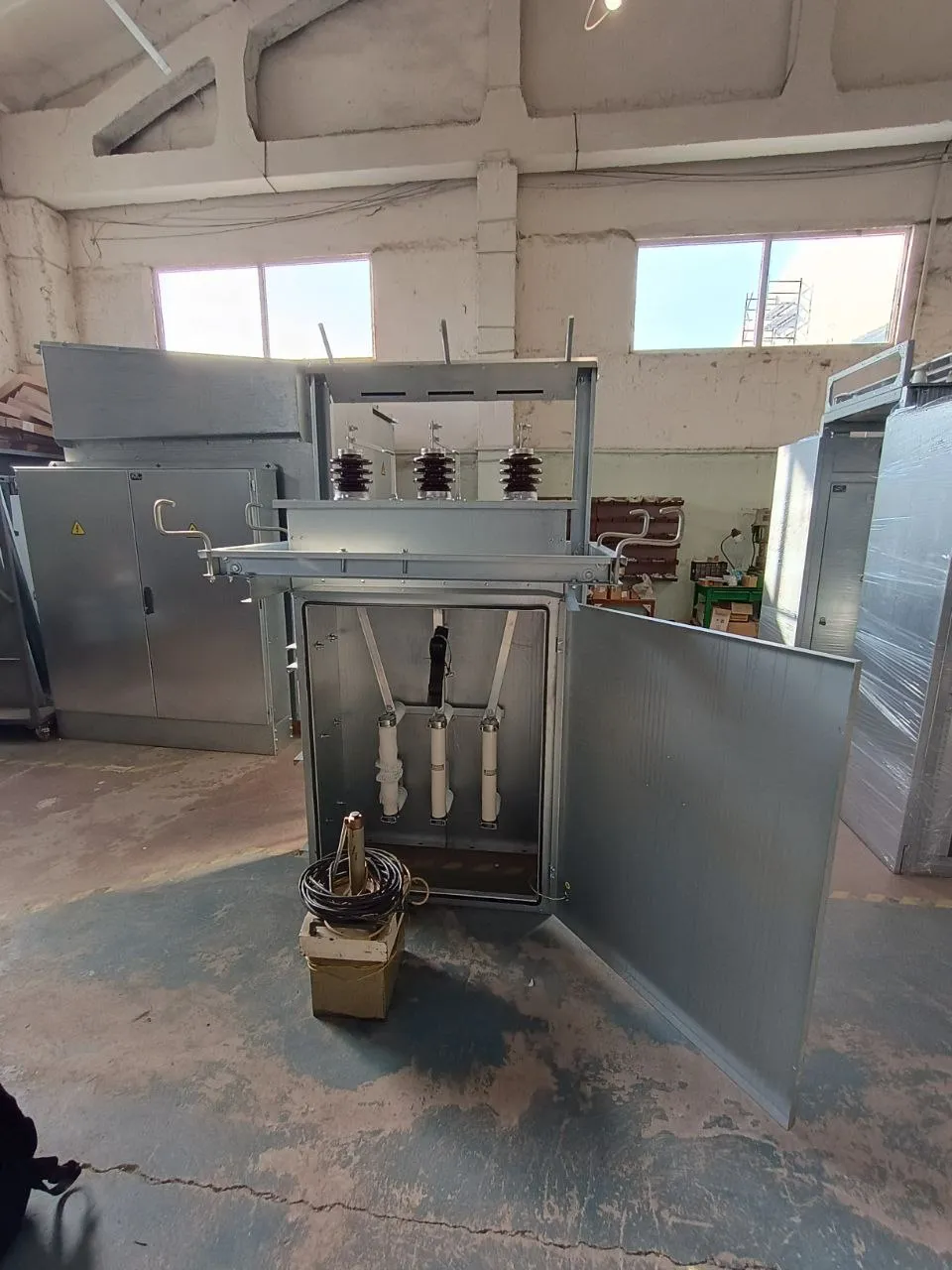

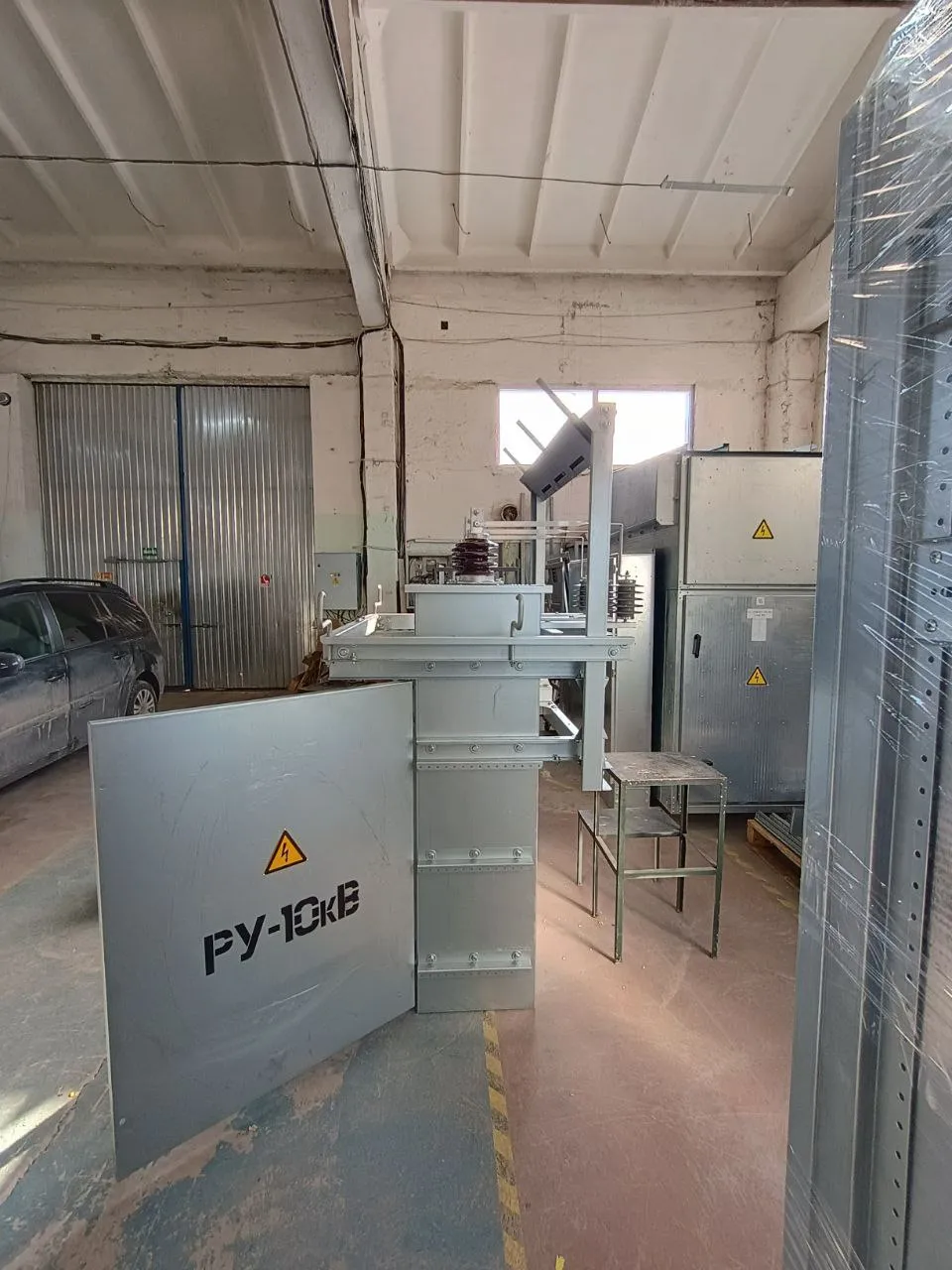

• Верхній рівень, 10 кВ. Рама з прохідними ізоляторами, запобіжники високої напруги на струм 31,5 А, відсік із маркуванням «РУ-10кВ» на дверях.

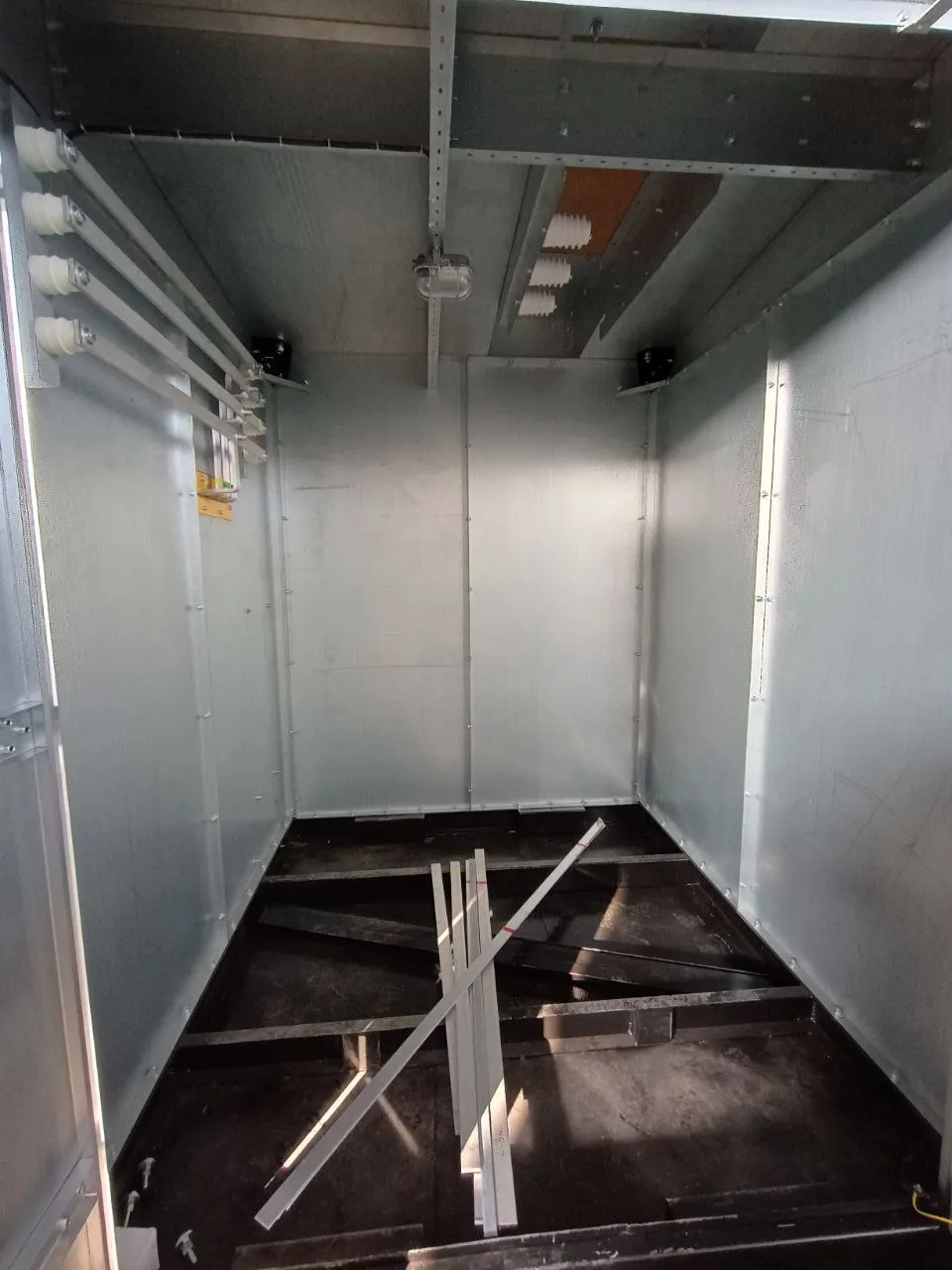

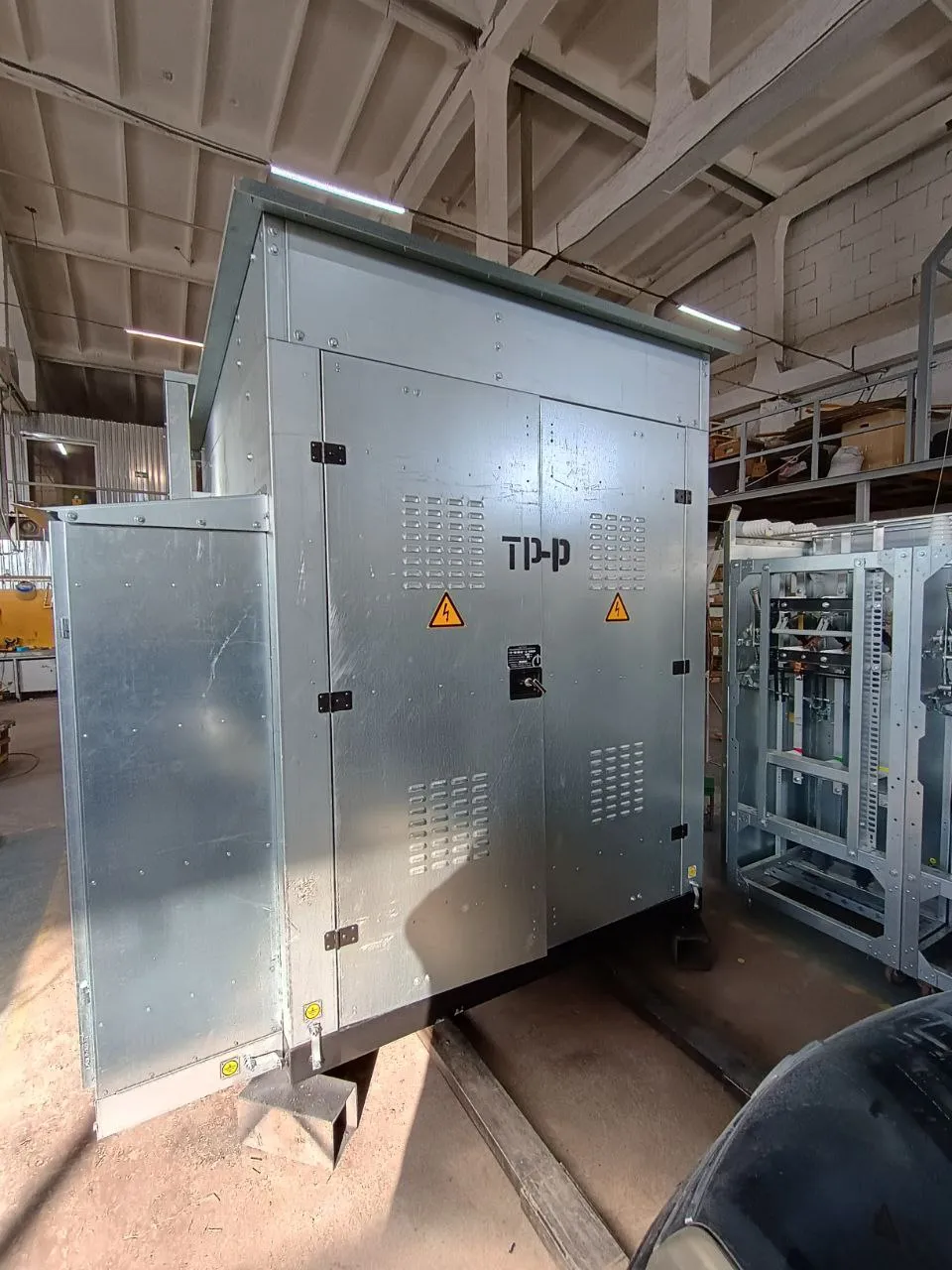

• Силовий трансформатор 400 кВА — окремий відсік із жалюзійними ґратами для природного провітрювання, маркування «ТР-Р» на дверях. Ступінь захисту цього відсіку IP23: сюди потрібне повітря.

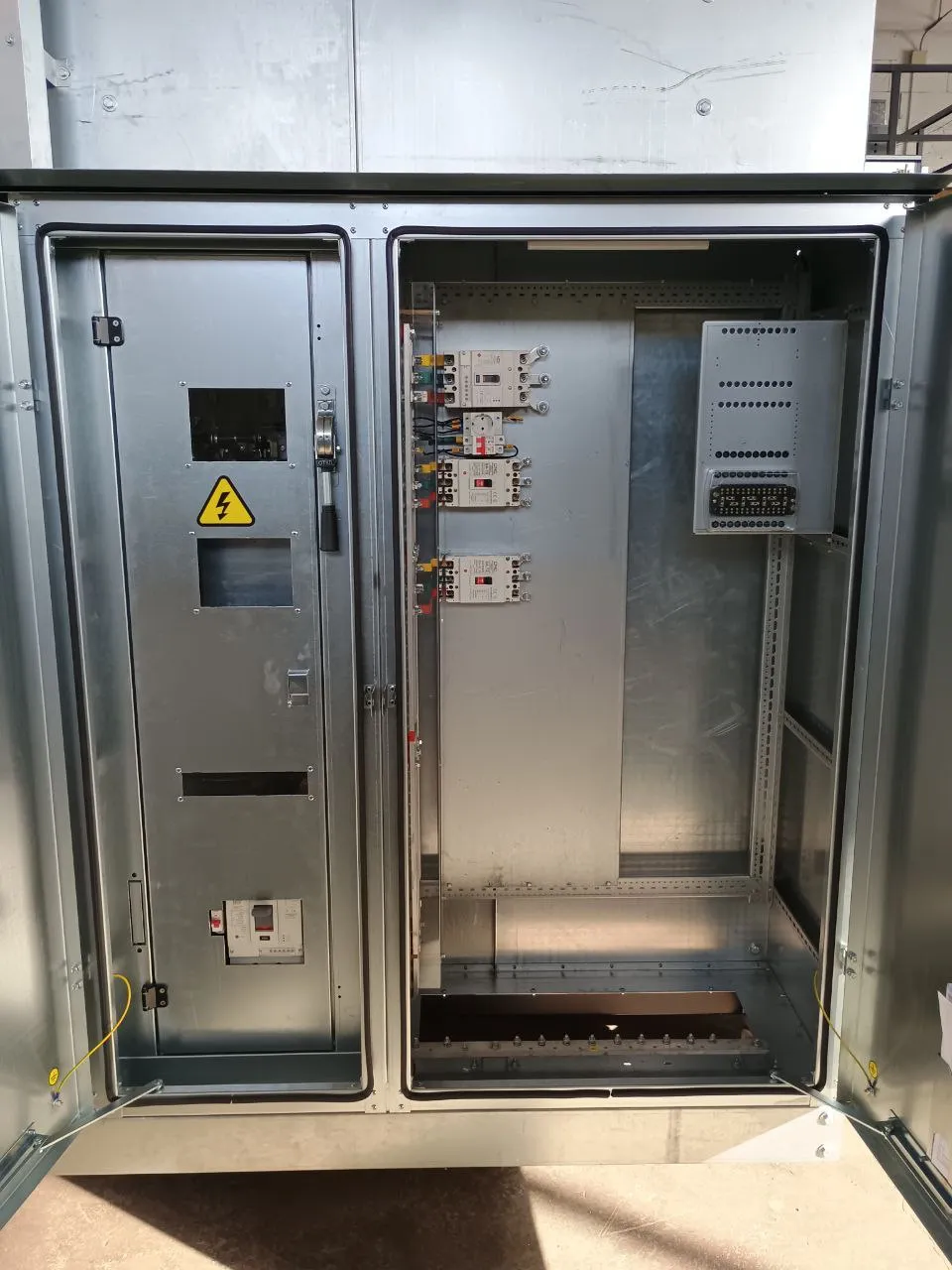

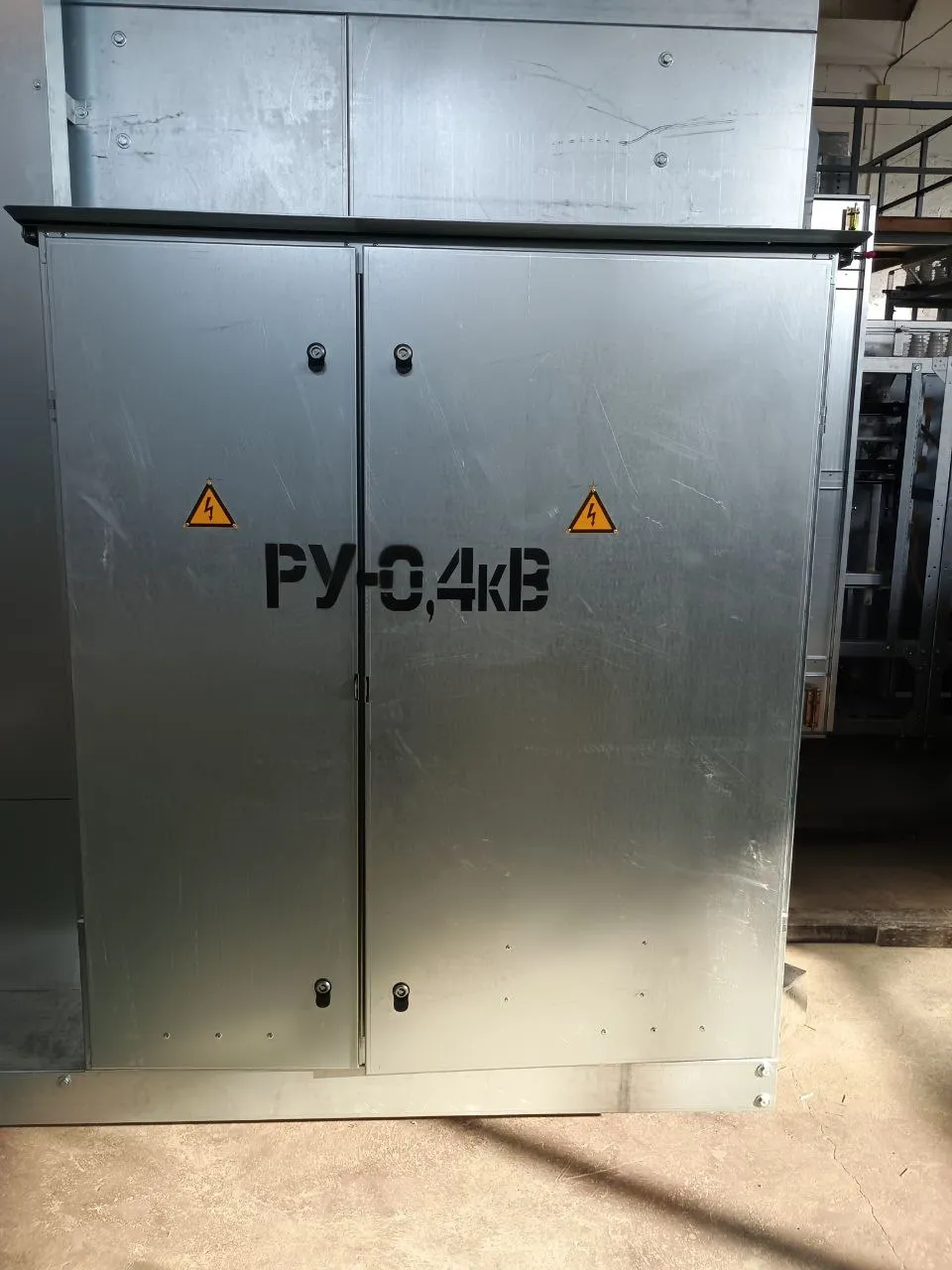

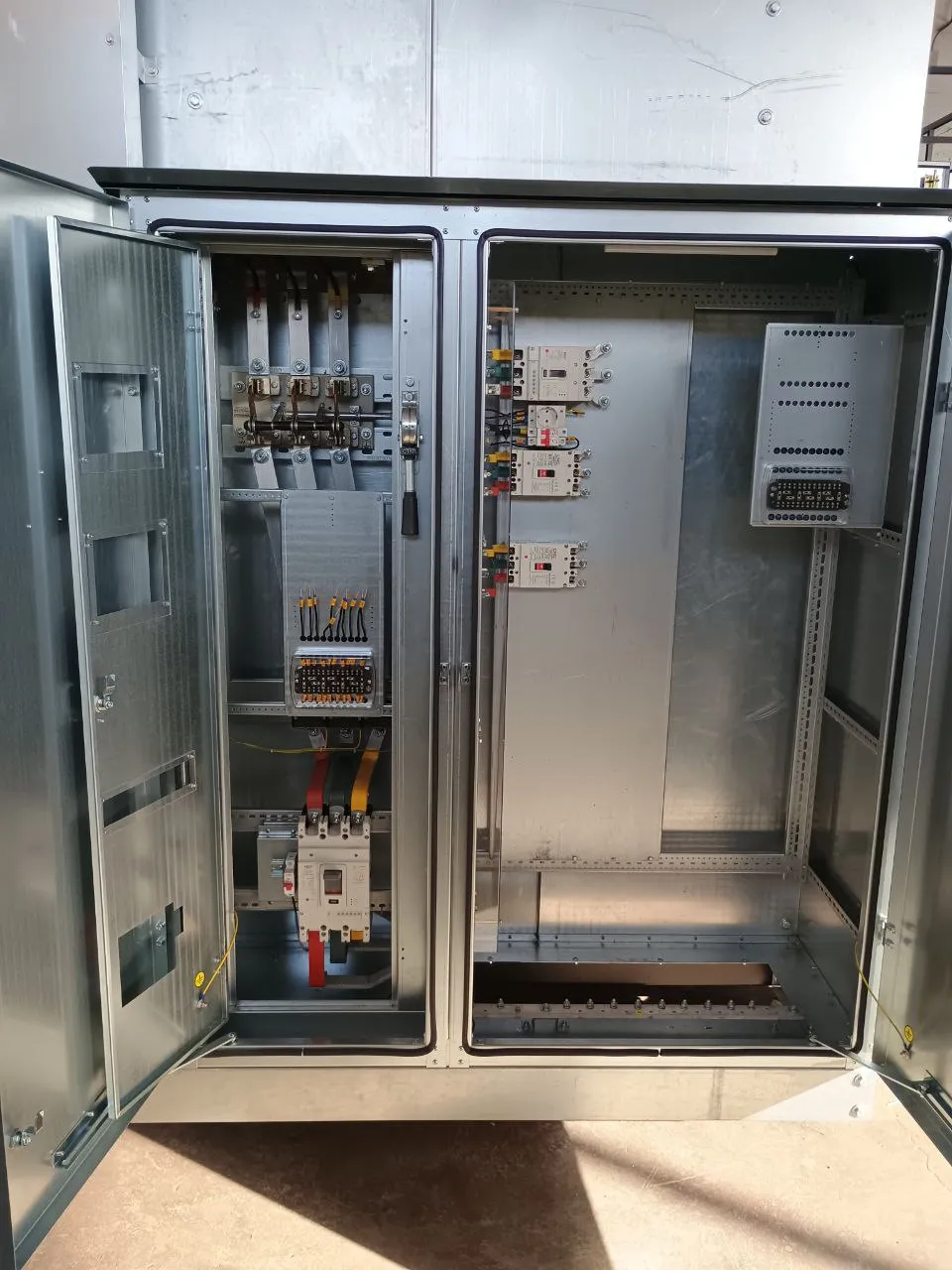

• Розподільчий пристрій 0,4 кВ — відсік «РУ-0,4кВ» на струм 400 А: рубильник із зміщеним приводом, автоматичні вимикачі в литому корпусі з електронними розчіплювачами, обмежувачі перенапруги, клемні збірки. Ступінь захисту IP54 — пил і вода сюди не потрапляють.
• Решта елементів — IP34.

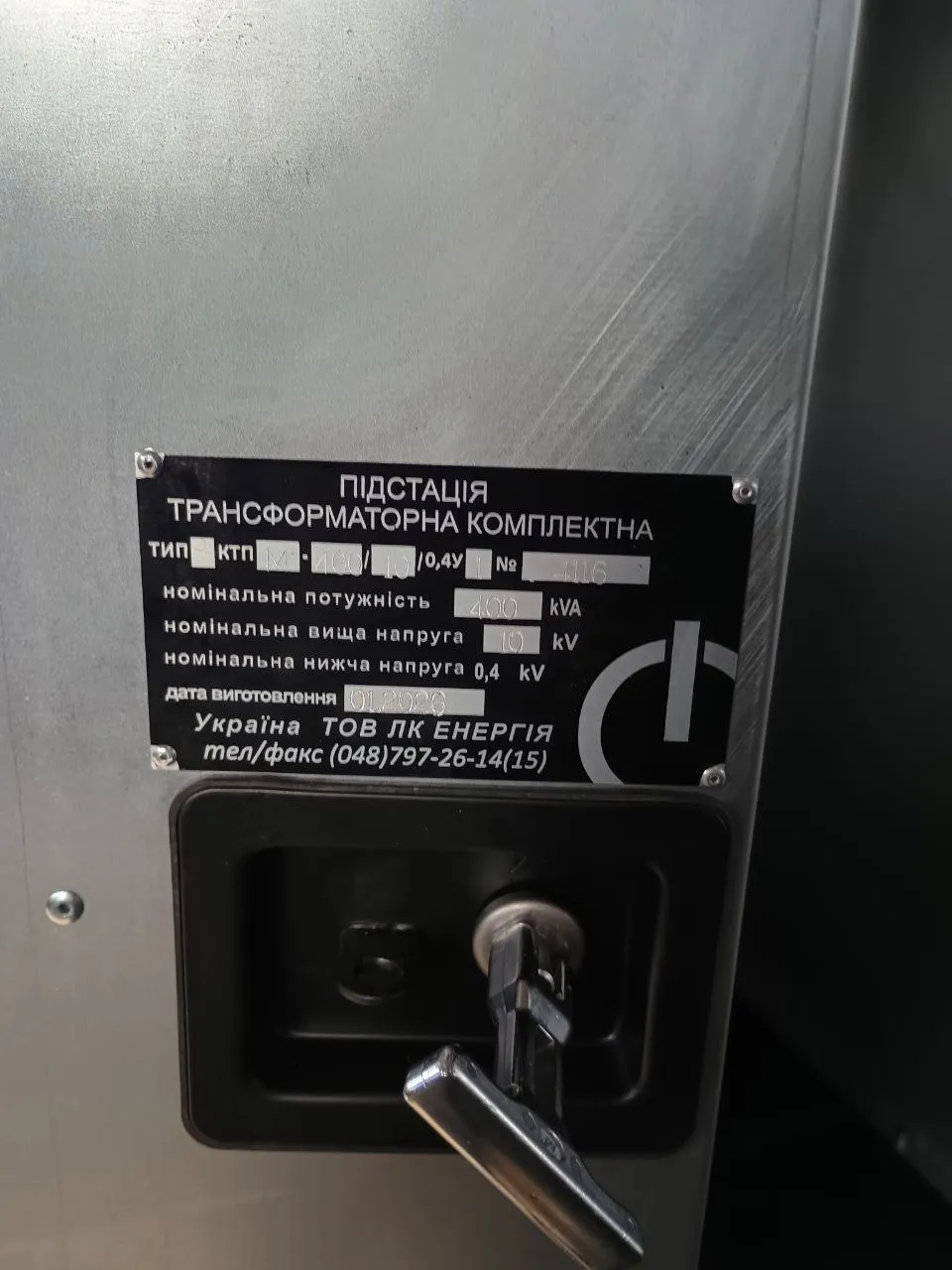

• Заводський шильдик із типом, потужністю, напругами й датою виготовлення закріплений на корпусі: параметри читаються на об'єкті без документів.

Три різні IP в одному виробі — не випадковість, а розрахунок: трансформатору потрібне охолодження повітрям, апаратурі 0,4 кВ — герметичність. Робити всю підстанцію по найвищому класу означало б перегріти трансформатор.

Серійна карточка виробу: щоглові підстанції КТПМ. Для проєктантів: типове рішення «СТП 10/0,4 кВ».

Цифри (з паспорта)

КТПМ-400/10/0,4 кВ, зав. № 174116

Комплект шафи РПНН (з розділу «Комплект поставки»): рубильник 400 А зі зміщеним приводом · обмежувачі перенапруги 0,38/0,45 кВ — 3 шт · автоматичний вимикач у литому корпусі 400 А, 3P, 36 кА з електронним розчіплювачем.

Де це доречно

Щоглова КТПМ — рішення для об'єктів, де немає сенсу будувати приміщення ТП: фермерські господарства й тваринницькі комплекси, насосні та свердловини, майданчики й кар'єри, віддалені виробничі ділянки, тимчасове живлення будівництва.

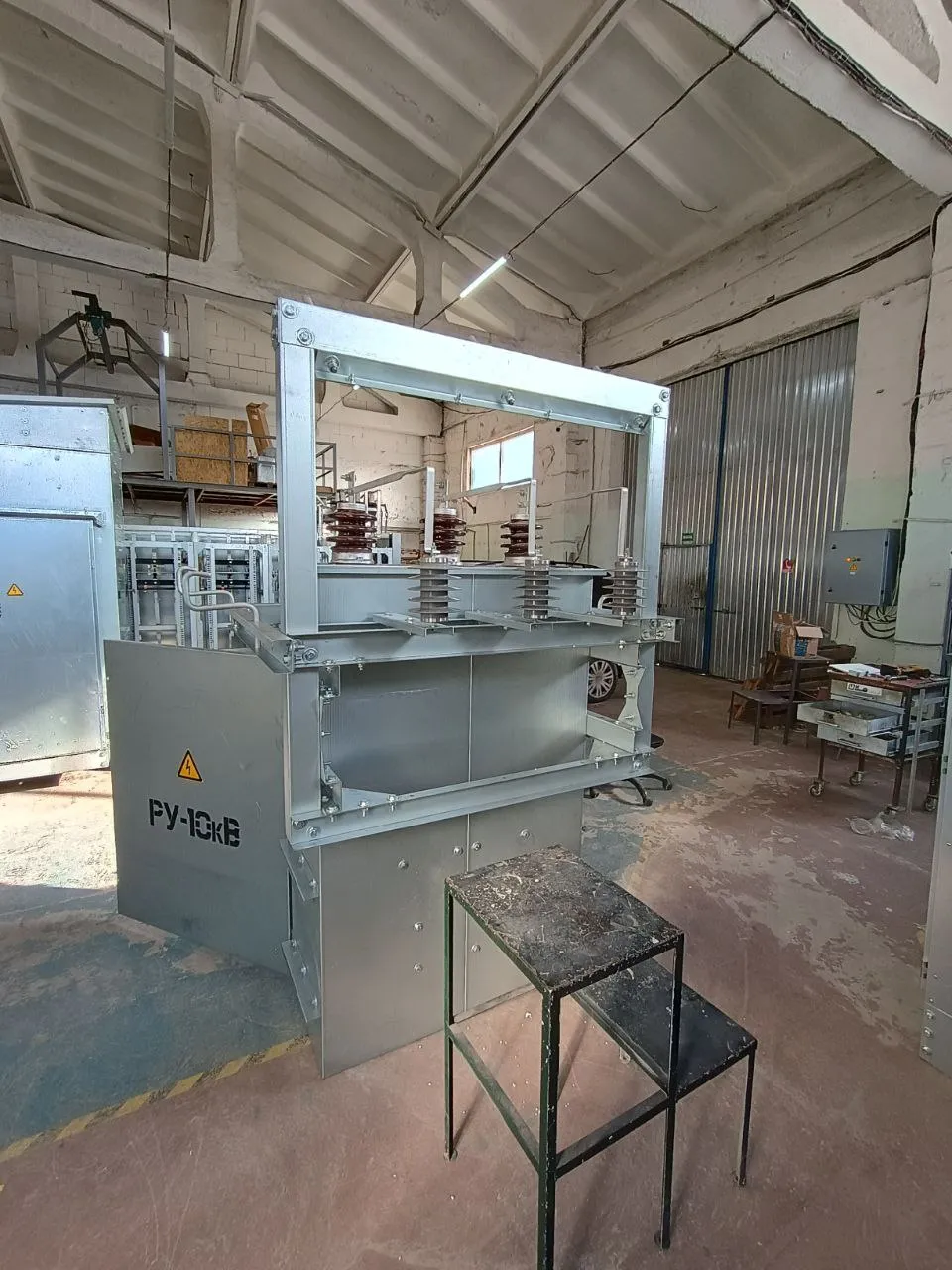

Фотозвіт: від рами до готової підстанції
