Комплектні трансформаторні підстанції щоглові (КТПМ)
від 400 000 грн · власний завод, Одеса

Реалізовано

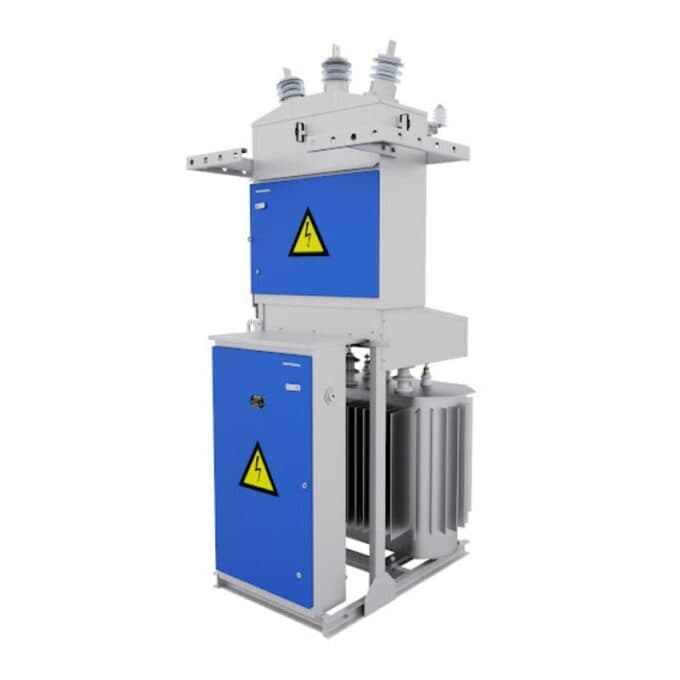

Загальні відомості
КТПМ — щоглова КТП, яку часто називають «КТП на опорі»: шафа підстанції стоїть на опорній рамі або фундаменті заввишки не менше 1,6 м. Комплектні трансформаторні підстанції щоглові (мачтові, КТПМ) тупикового типу зовнішньої установки потужністю від 25 до 400 кВА на напругу 6 (10) кВ, призначені для приймання, перетворення та розподілу електричної енергії трифазного змінного струму частотою 50 Гц за номінальної напруги 6 (10) / 0,4 кВ у мережах електропостачання з глухозаземленою або ізольованою нейтраллю на стороні низької напруги.
Сфера застосування КТПМ – системи електропостачання міських, промислових і сільськогосподарських об’єктів, а також будівельних майданчиків та інших об’єктів народного господарства невеликої потужності в районах із помірним кліматом.
Для забезпечення безпеки під час експлуатації та обслуговування підстанції, установлення КТПМ здійснюють на заздалегідь підготовлений фундамент або металеві конструкції з висотою не менше ніж 1600 мм від поверхні землі, з обладнаною площадкою обслуговування (з поручнями і сходами для підйому).
У шафі РУНН може бути встановлений рубильник із запобіжниками або автоматичний вимикач на введенні й автоматичні вимикачі на лініях, що відходять. За окремим замовленням у шафі РУНН встановлюється облік електроенергії та панель вуличного освітлення.
Кліматичне виконання У1 за ГОСТ 15150-69.
КТПМ відповідає вимогам ДСТУ 3399-96.

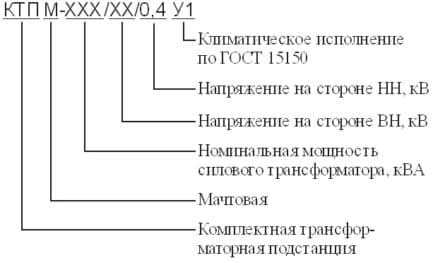

Структура умовного позначення
Орієнтовна ціна КТПМ з силовим трансформатором, з ПДВ: 100 кВА — від 400 000 грн; 250 кВА — від 600 000 грн. Точна вартість — за проєктом. Ціни станом на 09.2026.
Основні технічні характеристики
| Потужність силового трансформатора, кВА | На стороні ВН | На стороні НН | |||||
|---|---|---|---|---|---|---|---|
| Номінальна напруга, кВ | Номінальний струм, А | ||||||
| Плавкої вставки запобіжника | Лінія № 1 | Лінія № 2 | Лінія № 3 | Лінія № 4 | Лінії зовнішнього освітлення | ||
| 25 | 6 | 8 | 25 | 25 | — | — | 16 (25*) |
| 10 | 5 | ||||||
| 40 | 6 | 10 | 31,5 | 31,5 | — | — | |
| 10 | 8 | ||||||
| 63 | 6 | 16 | 40 | 63 | 40 | — | |
| 10 | 10 | ||||||
| 100 | 6 | 20 | 100 | 100 | 80 | — | |
| 10 | 16 | ||||||
| 160 | 6 | 31,5 | 80 | 160 | 100 | 100 | |
| 10 | 20 | ||||||
| 250 | 6 | 50 | 80 | 250 | 100 | 250 | |
| 10 | 31,5 (40) | ||||||
| 400 | 6 | 80 | 250 | 400 | 160 | 100 | |
| 10 | 50 | ||||||
Рекомендовані значення номінальних струмів плавких запобіжників для захисту силових трансформаторів 6/0,4 і 10/0,4
| Номінальна потужність силового трансформатора, кВА | Номінальний струм (Iном, А) | |||||
|---|---|---|---|---|---|---|
| Трансформатора на стороні | Запобіжника на стороні | |||||
| 0,4 кВ | 6 кВ | 10 кВ | 0,4 кВ | 6 кВ | 10 кВ | |
| 25 | 36 | 2,4 | 1,44 | 40 | 8 | 5 |
| 40 | 58 | 3,83 | 2,3 | 60 | 10 | 8 |
| 63 | 91 | 6,05 | 3,64 | 100 | 16 | 10 |
| 100 | 145 | 9,6 | 5,8 | 160 | 20 | 16 |
| 160 | 231 | 15,4 | 9,25 | 250 | 31,5 | 20 |
| 250 | 360 | 24 | 14,4 | 400 | 50 | 40 (31,5) |
| 400 | 580 | 38,3 | 23,1 | 600 | 80 | 50 |

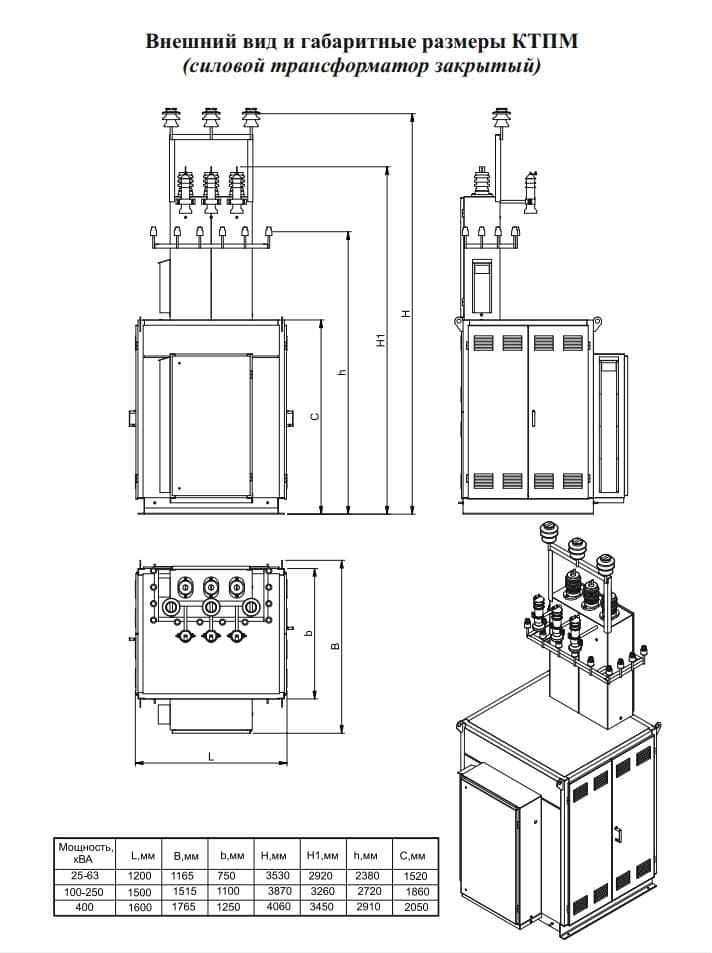

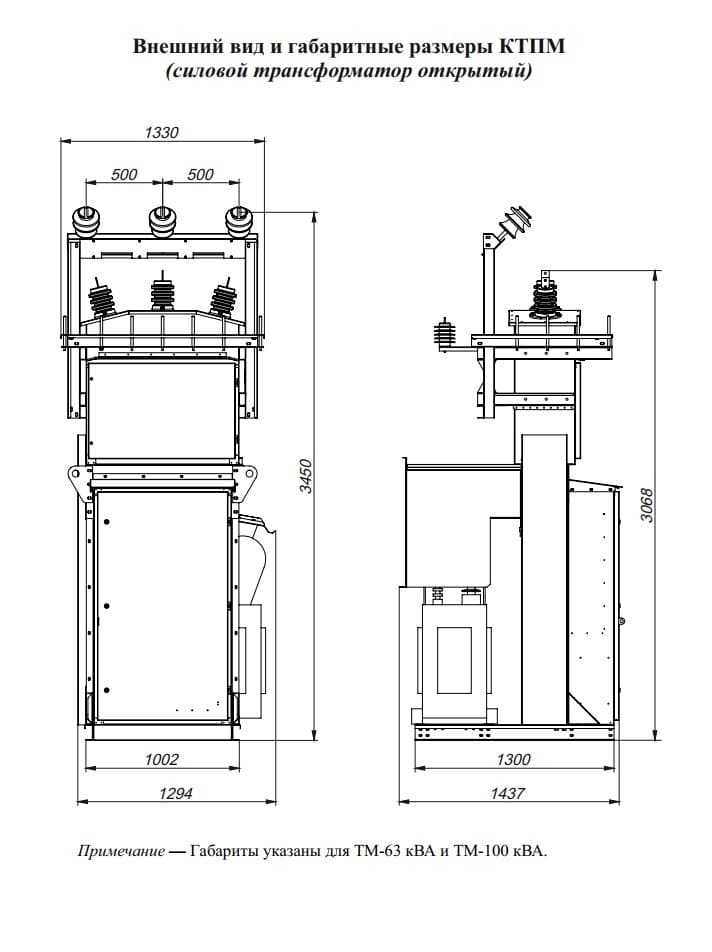

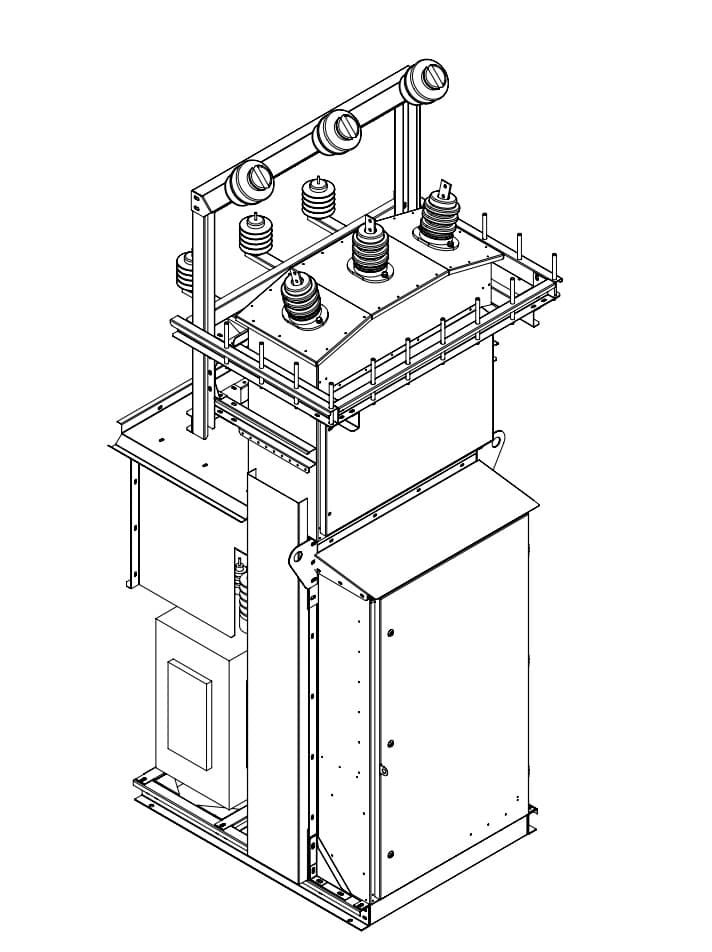

Габарити



Опис та призначення
КТПМ — щоглова комплектна трансформаторна підстанція тупикового типу зовнішньої установки потужністю від 25 до 400 кВА на напругу 6(10)/0,4 кВ. Застосовується для електропостачання міських, промислових і сільськогосподарських об’єктів та будівельних майданчиків невеликої потужності в районах з помірним кліматом.
Для безпечної експлуатації та обслуговування підстанцію встановлюють на заздалегідь підготовлений фундамент або металеві конструкції заввишки не менше ніж 1600 мм від поверхні землі, з площадкою обслуговування (поручні та сходи). У шафі РУНН може бути встановлений рубильник із запобіжниками або автоматичний вимикач на вводі та автоматичні вимикачі на відхідних лініях; за окремим замовленням — облік електроенергії та панель вуличного освітлення. Кліматичне виконання У1 за ГОСТ 15150-69, відповідність ДСТУ 3399-96.
Виробник — LK Energy Group (Одеса, власне виробництво з 2015 року). Надішліть опитувальний лист — підберемо виконання, порахуємо строк і ціну.
Порівняти КТПМ з іншими виконаннями — КТПн, КТПГС, КТПММ, БКТП — і підібрати потужність допоможе сторінка «Комплектні трансформаторні підстанції КТП 10(6)/0,4 кВ».
Типове рішення: КТП 10/0,4 кВ з РУНН — схеми та опитувальні листи →
Гарантія на КТПМ — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років.
Підберіть обладнання під ваш об’єкт
Відповідайте — і ми повернемось із конфігурацією та орієнтовною ціною під ваш об’єкт.
Часті запитання
Що таке КТПМ і де вона застосовується?
У чому головні переваги щоглової підстанції перед «кіоском» (наземною)?
Якої потужності бувають КТПМ?
