Типове рішення: СТП (стовпова трансформаторна підстанція) 10/0,4 кВ
Стовпова трансформаторна підстанція СТП 10/0,4 кВ: компонування на опорі, опитувальний лист і схеми РУНН від виробника — PDF відкрито, DWG — після реєстрації.
Файли рішення

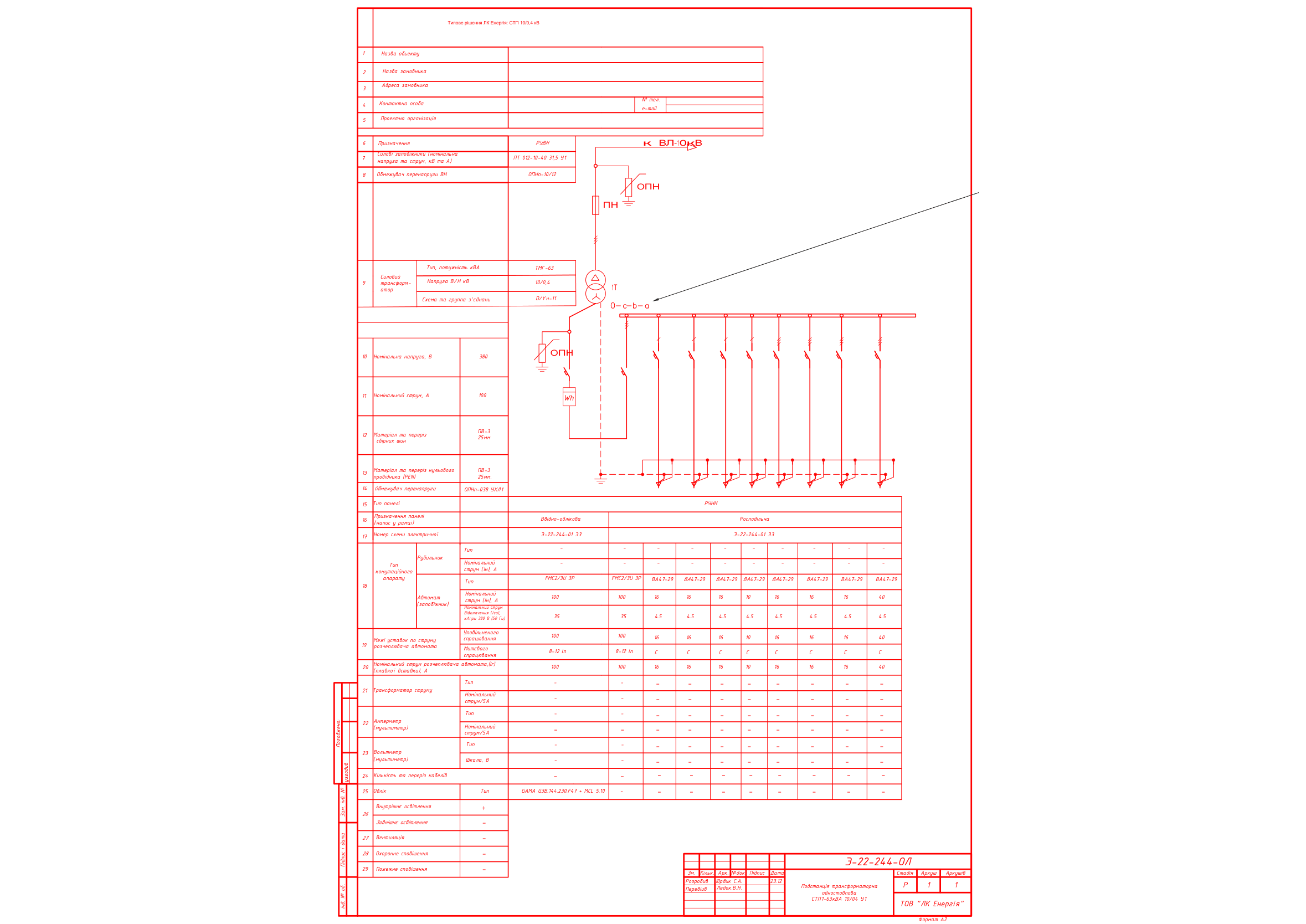

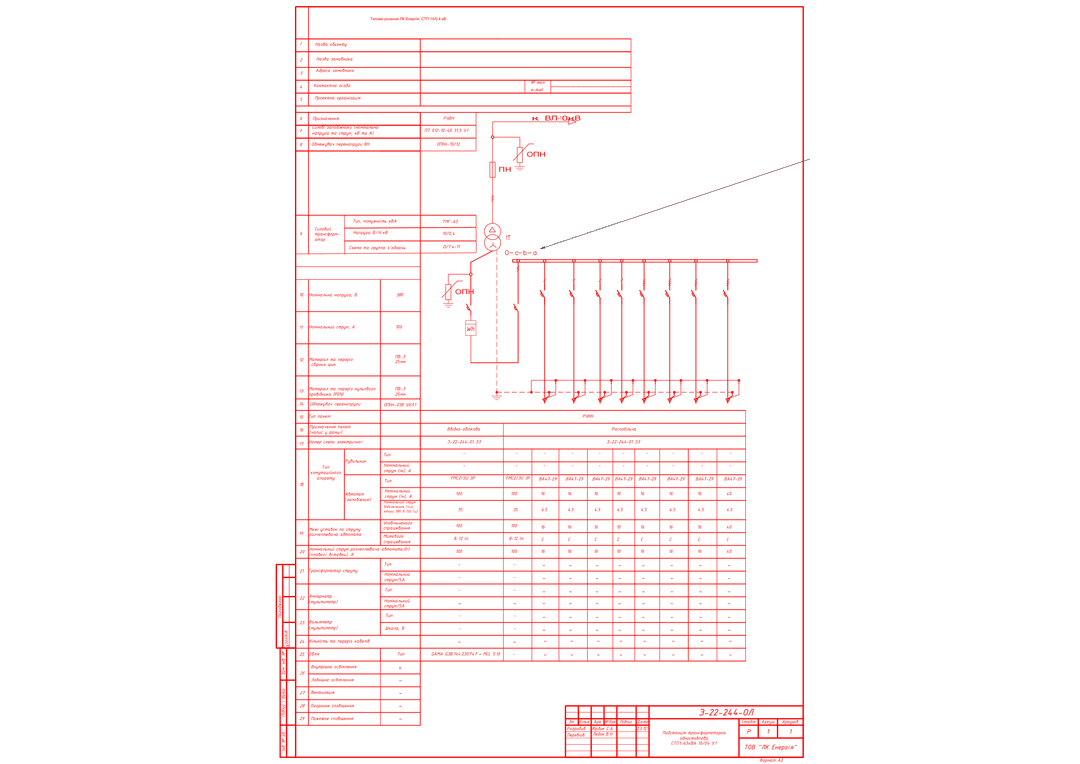

6 PDF · 1,6 МБ — відкрито без реєстрації- Опитувальний лист СТП 10/0,4 кВ — приклад заповнення СТП1-63кВАPDF · 600 КБопитувальний лист1 арк.

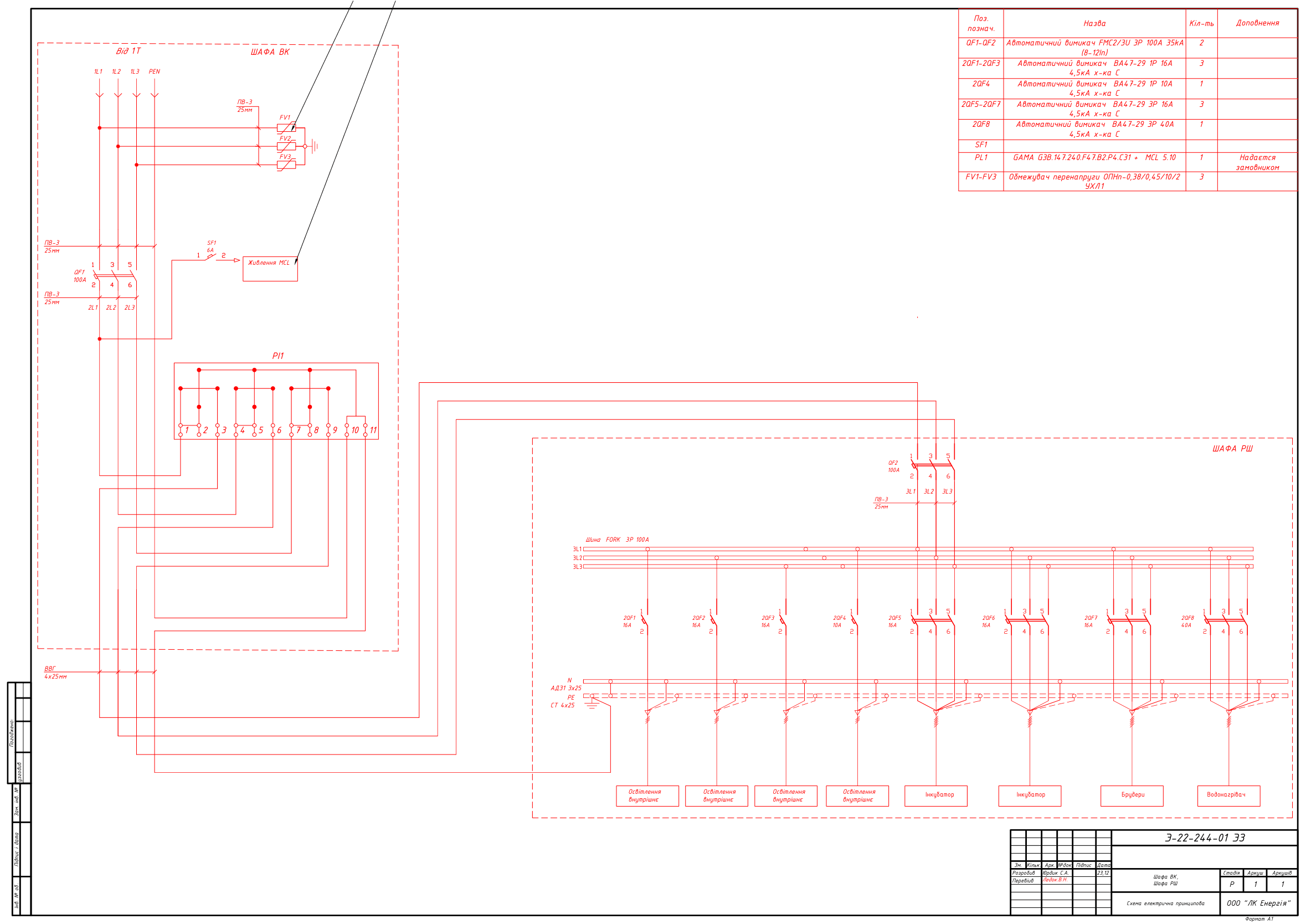

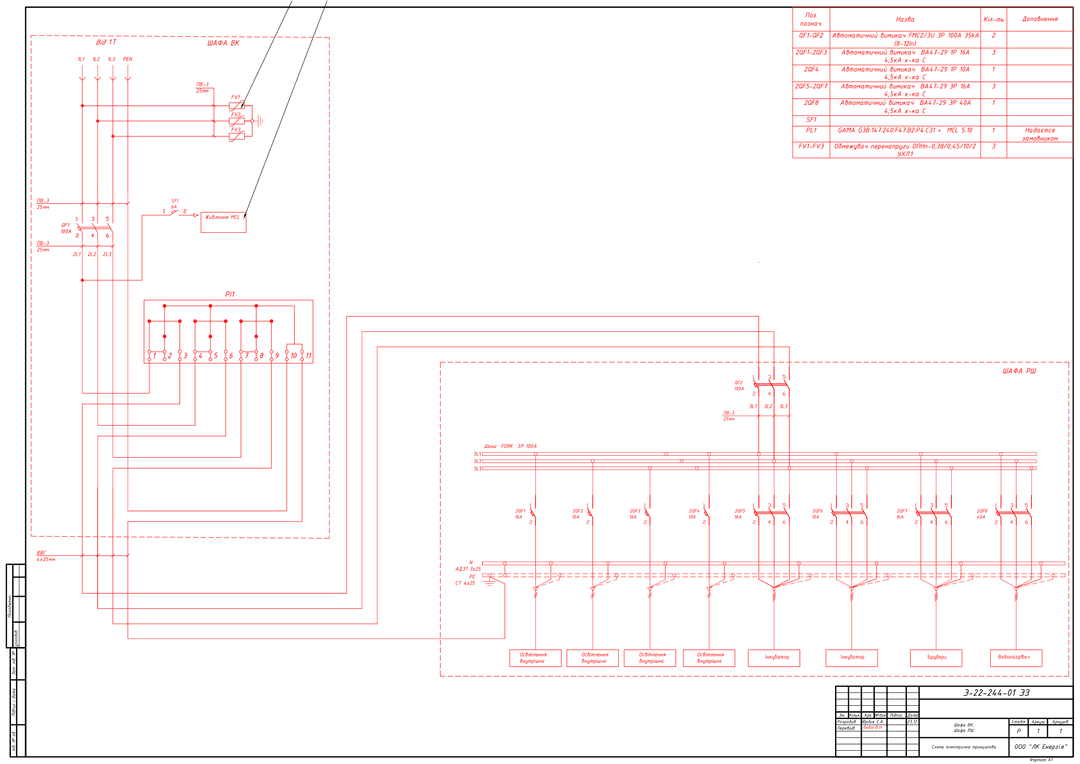

- Схема електрична принципова шаф ВК/РШ РУНН СТП-63PDF · 54 КБсхема1 арк.

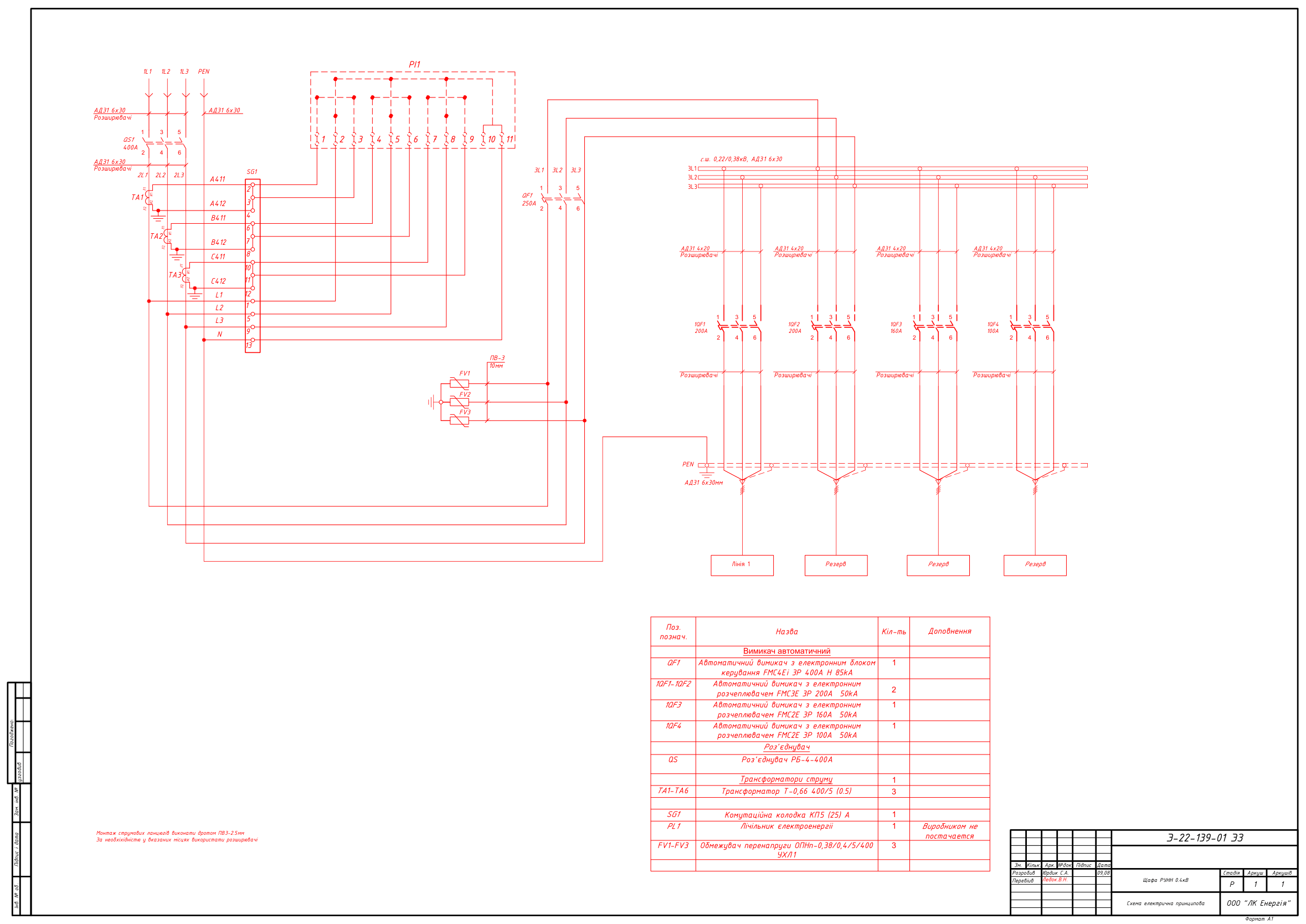

- Схема електрична принципова шафи РУНН 0,4 кВ, ввід 400 АPDF · 129 КБсхема1 арк.

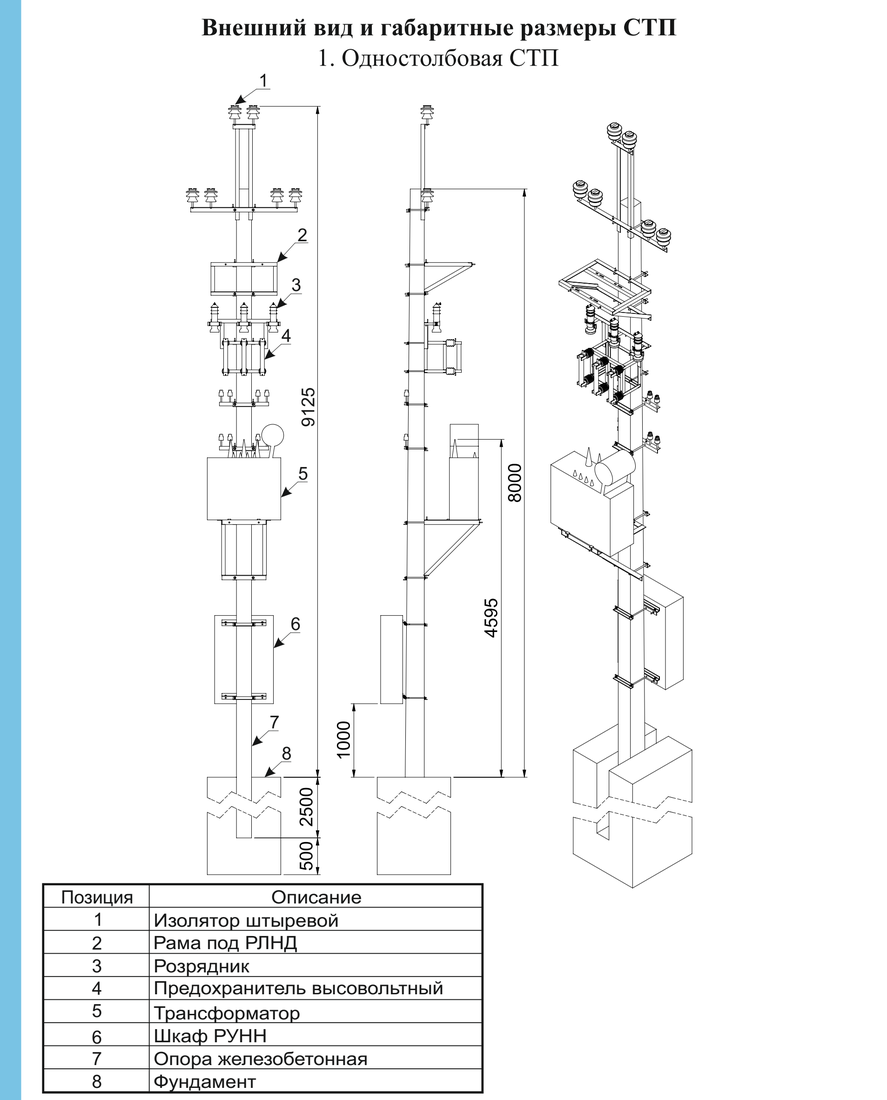

- Компонування одностовпової СТП1 на опорі (заводський каталог ЛК)PDF · 276 КБкреслення1 арк.

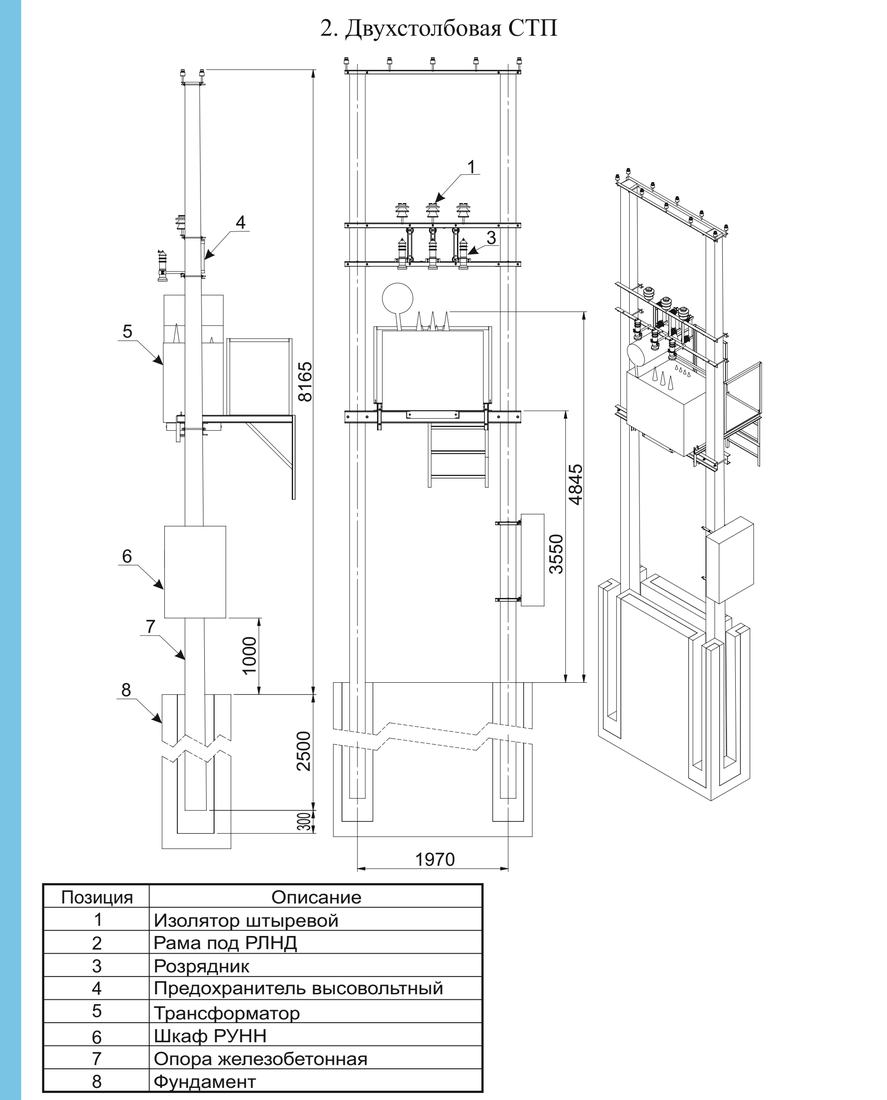

- Компонування двостовпової СТП2 (заводський каталог ЛК)PDF · 286 КБкреслення1 арк.

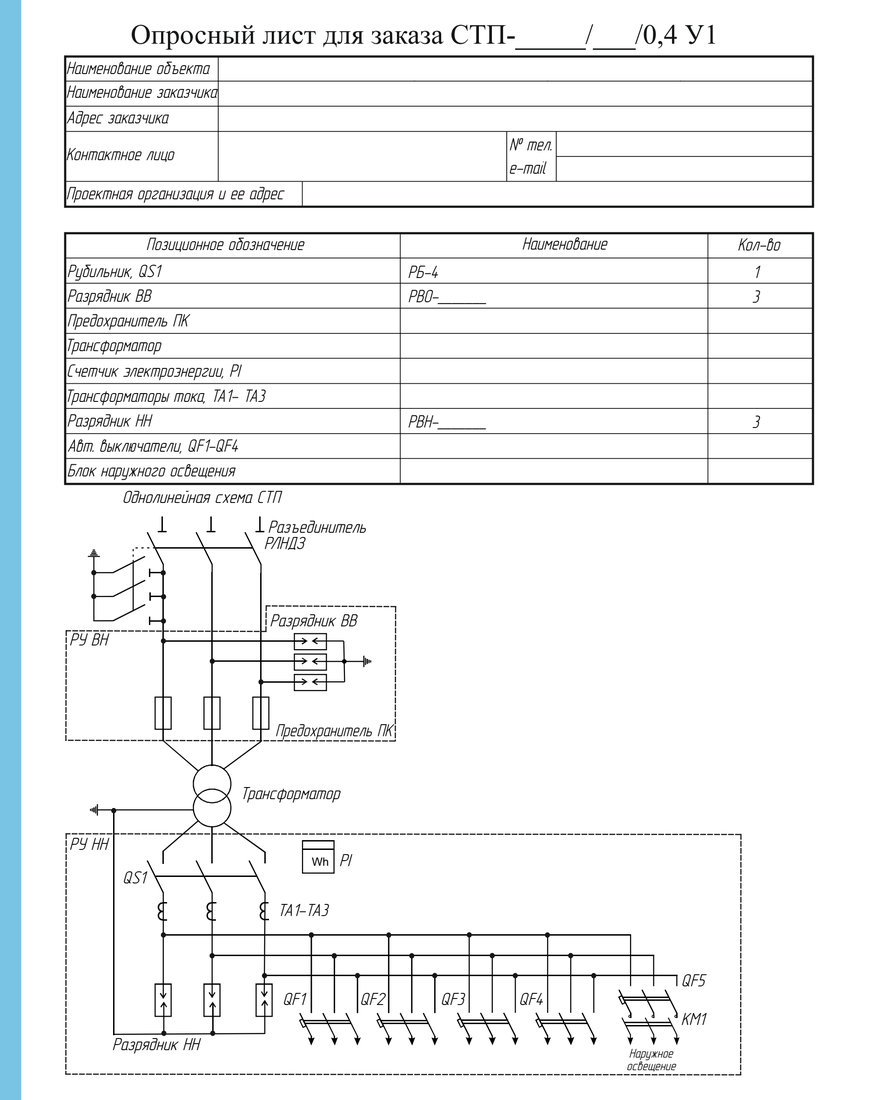

- Бланк опитувального листа СТП з однолінійною схемою (заводський каталог ЛК)PDF · 325 КБопитувальний лист1 арк.
DWG-комплект — після короткої реєстрації (ім’я, телефон, e-mail). Посилання на екрані одразу після реєстрації, діє 7 днів.
Отримати DWGОпубліковано: 12.06.2026 · Автор: інженерний відділ LK Energy
Стартовий комплект документації для проєктування стовпової (щоглової) трансформаторної підстанції СТП 10/0,4 кВ: компонування одно- та двостовпового виконання на опорі з габаритними розмірами, бланк опитувального листа з однолінійною схемою (ВН + НН), опитувальний лист на прикладі реального замовлення СТП1-63кВА 10/0,4 У1 та дві принципові схеми шаф РУНН 0,4 кВ (ввід 100 А з обліком та ввід 400 А до двох СТП). Компонування і бланк — із заводського каталогу стандартних креслень ЛК; решта — за реальними замовленнями 2022 року. PDF — у вільному доступі нижче, DWG-комплект реальних замовлень (СТП1-25/63, СТП2-100/160) — після короткої реєстрації.
Що таке СТП і коли її обирають замість КТП
Стовпова трансформаторна підстанція (СТП) — це трансформаторна підстанція 10/0,4 кВ, обладнання якої монтується безпосередньо на опорі повітряної лінії 10 кВ або на окремій конструкції з однієї чи двох опор. У проєктній практиці зустрічаються також назви «щоглова підстанція» та «одностовпова/двостовпова ТП» (звідси індекси СТП1 і СТП2). На відміну від КТП кіоскового типу, СТП не потребує окремого будівельного фундаменту й огородженого майданчика — лише стандартного закріплення опори в ґрунті (фундамент опори, поз. 8 компонування): силовий трансформатор, високовольтні запобіжники та обмежувачі перенапруг розміщуються на опорі, а шафа РУНН 0,4 кВ з вузлом обліку — на зручній для обслуговування висоті.
Схема СТП 10/0,4 гранично проста: ввід від ВЛ-10 кВ, захисні апарати з боку 10 кВ, силовий трансформатор, кабельний спуск у РУНН з ввідним автоматом, обліком та груповими лініями, що відходять. СТП обирають замість КТП, коли потужність невелика (в архіві замовлень ЛК Енерджи Груп 2021–2026 — виконання від 25 до 160 кВА), споживач віддалений — фермерське господарство, насосна станція, вулиця села, — а бюджет і терміни обмежені: менше металоконструкцій, без будівництва окремого фундаменту, швидший монтаж. Коли потрібна більша потужність, два трансформатори чи АВР — застосовують КТП кіоскового типу.
Технічні параметри: приклад замовлення 2022 і стандартний ряд каталогу
- Виконання: підстанція трансформаторна одностовпова СТП1-63кВА 10/0,4 У1
- Бік 10 кВ: силові запобіжники ПТ 012-10-40-31,5 У1, обмежувач перенапруги ОПНп-10/12
- Силовий трансформатор: ТМГ-63, 10/0,4 кВ, схема/група з’єднань D/Yн-11
- Бік 0,4 кВ: 380 В, ввід 100 А; збірні шини та PEN — мідь ПВ-3 25 мм²; ОПН 0,38 кВ
- РУНН: ввідно-облікова + розподільча панелі; ввідний автомат FMC2/3U 3P 100А 35кА (8–12In), групові ВА47-29 1P/3P 10–40 А (4,5 кА, хар-ка C)
- Облік: лічильник GAMA G3B.144.230.F47 + комунікаційний модуль MCL 5.10; внутрішнє освітлення шафи
- Варіант РУНН 0,4 кВ з вводом 400 А (за матеріалами замовлення — живлення від двох СТП): ввід FMC4Ei 3P 400A H 85kA, відходи FMC3E 3P 200А / FMC2E 3P 160А / FMC2E 3P 100А (50 кА), роз’єднувач РБ-4-400А, ТТ Т-0,66 400/5 кл. 0,5
- Рік розробки: 2022, стадія Р; формат оригіналів DWG (AutoCAD)
- Стандартний ряд за заводським каталогом ЛК: СТП 25–250 кВА, виконання СТП1 (монтаж на 1-й опорі) / СТП2 (на 2-х опорах)
- Склад компонування на опорі (позиції 1–8): штирові ізолятори, рама під РЛНД, розрядники, високовольтні запобіжники, силовий трансформатор, шафа РУНН, залізобетонна опора, фундамент опори
- Номенклатура апаратів і конкретні виконання актуалізуються під час замовлення — за опитувальним листом
Склад комплекту і завантаження
| № | Документ | Призначення | Арк. | Мова | |
|---|---|---|---|---|---|
| 1 | Опитувальний лист СТП 10/0,4 кВ — приклад заповнення СТП1-63кВА | Вихідні дані для замовлення СТП: трансформатор, захисні апарати ВН/НН, РУНН, облік | 1 (А2) | укр., окремі написи рос. | |
| 2 | Схема електрична принципова шаф ВК/РШ РУНН СТП-63 | Ввідно-облікова шафа 100 А + розподільча шафа: облік GAMA+MCL, ОПН, групові лінії | 1 (А1) | укр. | |
| 3 | Схема електрична принципова шафи РУНН 0,4 кВ, ввід 400 А (за матеріалами замовлення — живлення від двох СТП) | РУНН підвищеної потужності: роз’єднувач РБ-4-400А, ТТ 400/5, облік, 4 відхідні лінії | 1 (А1) | укр. | |
| 4 | Компонування одностовпової СТП1 на опорі (заводський каталог ЛК) | Зовнішній вигляд і габаритні розміри: висоти установки обладнання, склад позицій 1–8 | 1 (А4) | рос. | |
| 5 | Компонування двостовпової СТП2 (заводський каталог ЛК) | Зовнішній вигляд і габарити на двох опорах (база 1970 мм), склад позицій 1–8 | 1 (А4) | рос. | |
| 6 | Бланк опитувального листа СТП з однолінійною схемою (заводський каталог ЛК) | Чистий бланк для замовлення + типова однолінійна схема: РЛНД, розрядники, запобіжники ПК, трансформатор, РУ НН з обліком і блоком зовнішнього освітлення | 1 (А4) | рос. |
Аркуші 4–6 — заводський каталог стандартних креслень ЛК (мова оригіналу — російська; актуальні замовлення оформлюємо українською). На каталожних аркушах показана класична схема з РЛНД і розрядниками (РВО/РВН); у сучасних замовленнях замість розрядників застосовуємо ОПН — фінальну конфігурацію визначає опитувальний лист.
Прев’ю
DWG після реєстрації
Оригінали робочих креслень реальних замовлень 2021–2026 — опитувальний лист, схеми РУНН, компонування виконань СТП1-25/63 та СТП2-100/160 — у форматі DWG (AutoCAD) надаємо безкоштовно після реєстрації. Для реєстрації потрібні ім’я, телефон і e-mail.
Часті питання
Чим СТП відрізняється від КТП?
СТП монтується на опорі (стовпі) без окремого фундаменту під підстанцію й без огородження — зазвичай це найекономічніший варіант отримати 0,4 кВ від лінії 10 кВ для невеликих споживачів. КТП — окрема шафа/кіоск на будівельному фундаменті, для більших потужностей і кількох ліній, що відходять.
Які потужності СТП виготовляє ЛК Енерджи Груп?
Стандартний ряд за заводським каталогом — 25–250 кВА. Найчастіші виконання останніх років — одностовпові СТП1 на 25 і 63 кВА та двостовпові СТП2 на 100 і 160 кВА. Конкретне виконання визначається опитувальним листом.
Що входить у PDF-комплект, а чого в ньому немає?
У відкритому доступі — компонування СТП1/СТП2 на опорі, бланк опитувального листа з однолінійною схемою (ВН + НН), приклад заповнення опитувального листа на 63 кВА і дві схеми РУНН. Робочі DWG-креслення реальних замовлень у редагованому форматі — після реєстрації.
Як отримати DWG-файли?
Натисніть «Отримати DWG» у блоці «Файли рішення» вгорі сторінки й пройдіть коротку реєстрацію (ім’я, телефон і e-mail). Як саме ви отримаєте комплект, вказано в тому ж блоці.
Чи виготовляє ЛК Енерджи Груп СТП та РУНН за цими схемами?
Так. Шафи РУНН, щитове обладнання та металоконструкції виробляємо на власному виробництві в Одесі; допомагаємо проєктувальникам з підбором апаратури та заповненням опитувального листа: +38 067 104 94 91.
Реалізовано: КТПМ-400/10/0,4 кВ: щоглова підстанція у виконанні У1
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, розрахунок уставок захисту та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проєктувальник. ЛК Енерджи Груп не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
