Трансформаторні підстанції стовпового типу (СТП)

від 400 000 грн · власний завод, Одеса

Загальні відомості

Стовпові комплектні трансформаторні підстанції (СТП) тупикового типу зовнішньої установки потужністю від 25 до 250 кВА на напругу 6 (10) кВ, призначені для приймання, перетворення та розподілу електричної енергії трифазного змінного струму частотою 50 Гц за номінальної напруги 6 (10) / 0,4 кВ у мережах електропостачання з глухозаземленою або ізольованою нейтраллю на стороні низької напруги.

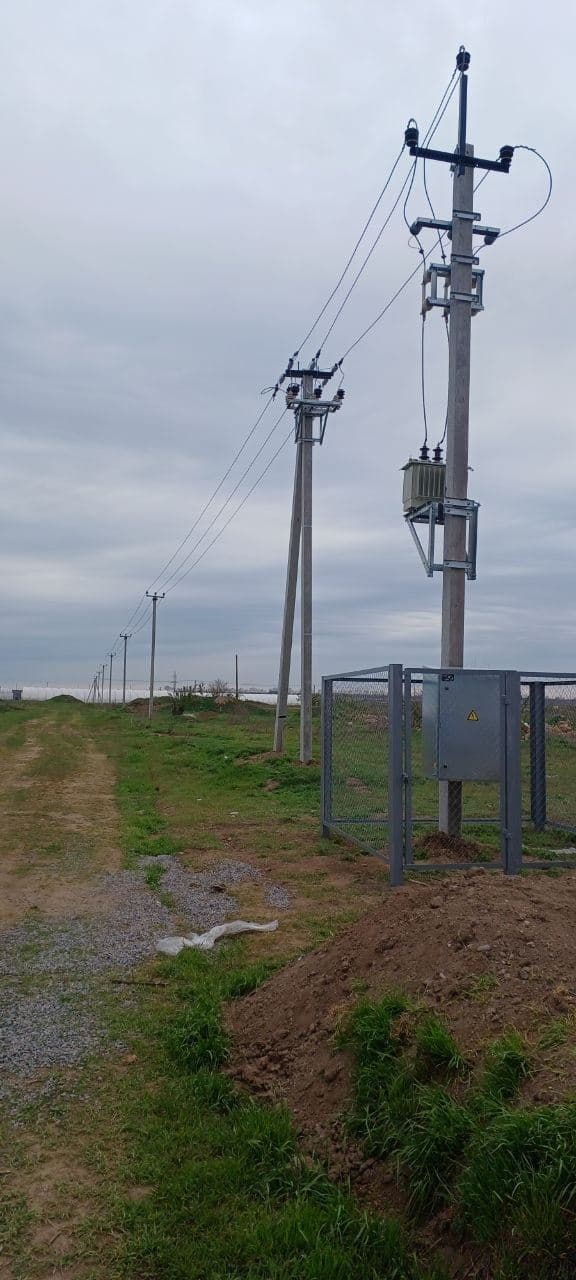

Область застосування СТП – системи електропостачання житлових будинків, госпбудівель та інших об’єктів невеликої потужності електроспоживання в сільській місцевості. Встановлюються безпосередньо на стійках опор ПЛ 6(10) кВ поруч зі споживачем електроенергії.

За потужності силового трансформатора до 63 кВА СТП монтується на одній опорі, а за потужності 100-250 кВА – на двох опорах з обладнаним майданчиком обслуговування (з поручнями і сходами для підйому).

У шафі РУНН може бути встановлений рубильник із запобіжниками або автоматичний вимикач на введенні й автоматичні вимикачі на лініях, що відходять. За окремим замовленням у шафі РУНН встановлюється облік електроенергії та панель вуличного освітлення.

Кліматичне виконання У1 за ГОСТ 15150-69.

СТП відповідає ДСТУ 3399-96.

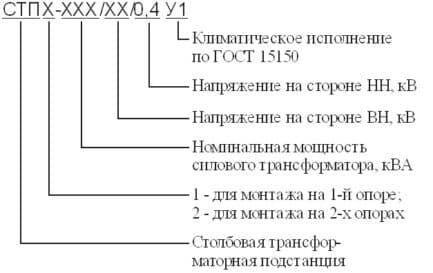

Структура умовного позначення

Орієнтовна ціна СТП з силовим трансформатором, з ПДВ: 100 кВА — від 400 000 грн; 250 кВА — від 600 000 грн. Точна вартість — за проєктом. Ціни станом на 09.2026.

Основні технічні характеристики

Потужність силового трансформатора, кВА На стороні ВН На стороні НН
Номінальна напруга, кВ Номінальний струм, А
Плавкої вставки запобіжника Лінія № 1 Лінія № 2 Лінія № 3 Лінія № 4 Лінії зовнішнього освітлення
25 6 8 25 25 – – 16 (25*)
10 5
40 6 10 31,5 31,5 – –
10 8
63 6 16 40 63 40 –
10 10
100 6 20 100 100 80 –
10 16
160 6 31,5 80 160 100 100
10 20
250 6 50 80 250 100 250
10 31,5 (40)
10 50

Рекомендовані значення номінальних струмів плавких запобіжників для захисту силових трансформаторів 6/0,4 і 10/0,4

Номінальна потужність силового трансформатора, кВА Номінальний струм (Iном, А)
Трансформатора на стороні Запобіжника на стороні
0,4 кВ 6 кВ 10 кВ 0,4 кВ 6 кВ 10 кВ
25 36 2,4 1,44 40 8 5
40 58 3,83 2,3 60 10 8
63 91 6,05 3,64 100 16 10
100 145 9,6 5,8 160 20 16
160 231 15,4 9,25 250 31,5 20
250 360 24 14,4 400 50 40 (31,5)

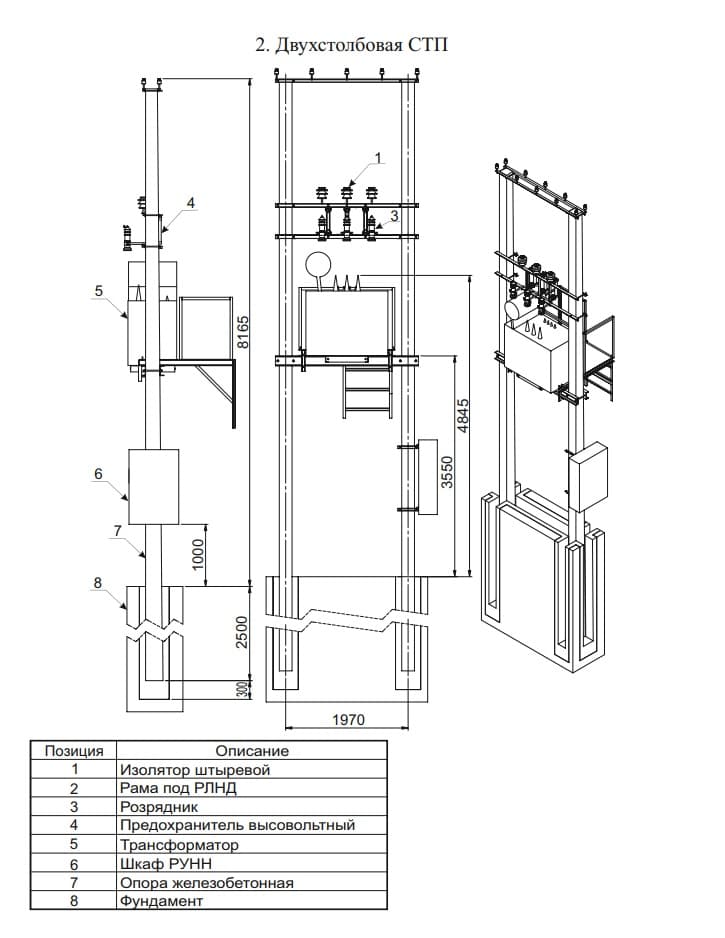

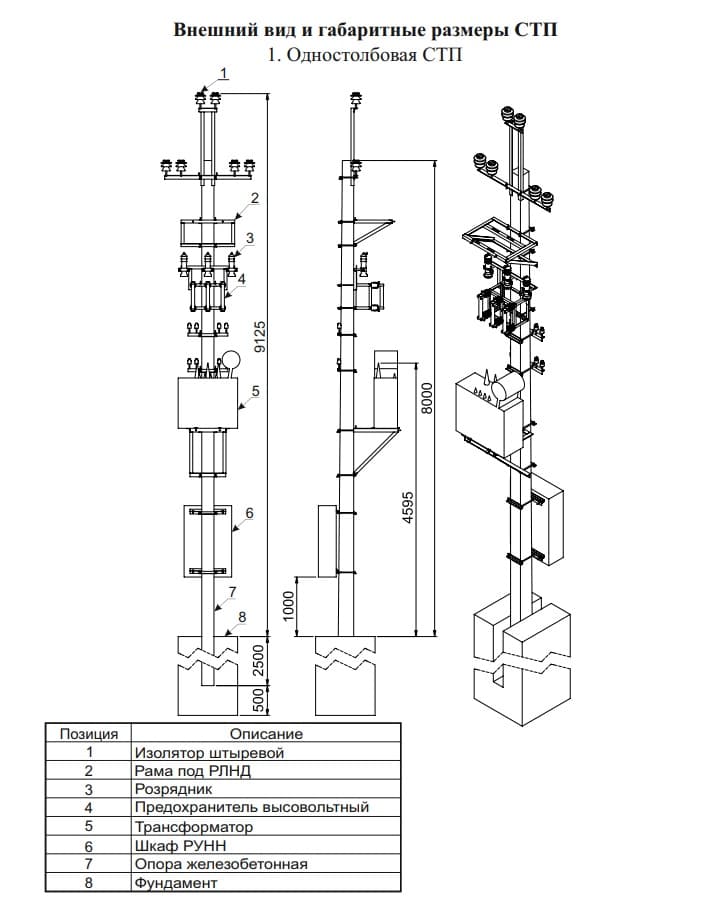

Габарити

Трансформаторні підстанції стовпового типу (СТП) — Габарити
Трансформаторні підстанції стовпового типу (СТП) — Габарити

Опис та призначення

СТП — стовпова комплектна трансформаторна підстанція тупикового типу зовнішньої установки потужністю від 25 до 250 кВА на напругу 6(10)/0,4 кВ. Призначена для електропостачання житлових будинків, госпбудівель та інших споживачів невеликої потужності переважно в сільській місцевості; встановлюється безпосередньо на стійках опор ПЛ 6(10) кВ поруч зі споживачем.

За потужності трансформатора до 63 кВА підстанція монтується на одній опорі, 100–250 кВА — на двох опорах з площадкою обслуговування (поручні та сходи для підйому). У шафі РУНН може бути встановлений рубильник із запобіжниками або автоматичний вимикач на вводі та автоматичні вимикачі на відхідних лініях; за окремим замовленням — облік електроенергії та панель вуличного освітлення. Кліматичне виконання У1 за ГОСТ 15150-69, відповідність ДСТУ 3399-96.

Виробник — LK Energy Group (Одеса, власне виробництво з 2015 року). Для підбору виконання та розрахунку ціни надішліть опитувальний лист.

Якщо потрібна потужність понад 250 кВА або інше виконання, порівняйте типи на сторінці «Трансформаторна підстанція КТП 10(6)/0,4 кВ».

Гарантія на СТП — 2 роки (розширена до 5 років за домовленістю); металоконструкції — 10 років.

Підбір за 5 питань

Підберіть обладнання під ваш об’єкт

Відповідайте — і ми повернемось із конфігурацією та орієнтовною ціною під ваш об’єкт.

Питання 1 з 5
Який виріб потрібен?
Питання та відповіді

Часті запитання

Що таке СТП?
СТП (Стовпова Трансформаторна Підстанція) — підстанція без будівлі й корпусу-кіоска: обладнання (трансформатор, високовольтні запобіжники, шафа обліку) монтується безпосередньо на стійках опор ПЛ 6(10) кВ. До 63 кВА — на одній опорі, 100–250 кВА — на двох опорах з майданчиком обслуговування. Підходить для живлення невеликих об’єктів: дачного будинку, водонапірної вежі, хутора або фермерської теплиці.
Чим СТП відрізняється від щоглової КТПМ?
Головна відмінність — у способі монтажу та потужності: 1. СТП: монтується безпосередньо на стійках опор ПЛ 6(10) кВ: до 63 кВ·А — на одній опорі, 100–250 кВ·А — на двох опорах з майданчиком обслуговування. 2. КТПМ: шафа з трансформатором, яку встановлюють на фундамент або металеву раму заввишки не менше 1600 мм з майданчиком обслуговування; потужність до 400 кВ·А.
Чи займає вона місце на землі?
Мінімум: СТП кріпиться на опорах ПЛ, тому окремого фундаменту під корпус немає, лише під опору. Паркан зазвичай не потрібен (якщо цього не вимагають специфічні норми безпеки у вашому регіоні), що спрощує узгодження земельних питань.
