КТПБ на напругу 35 кВ
Загальні відомості

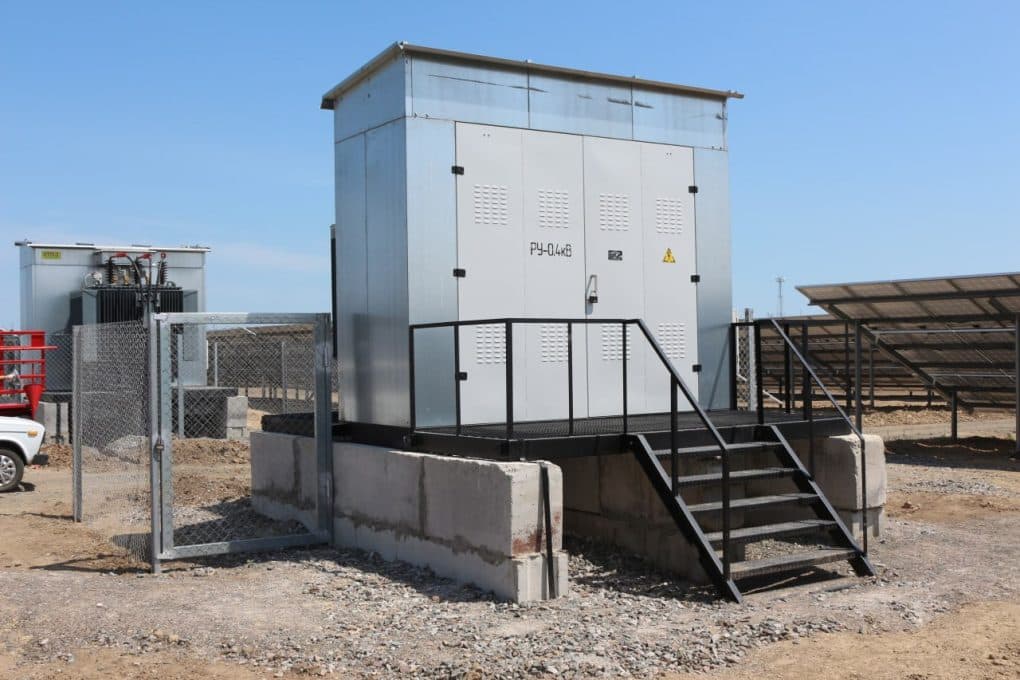

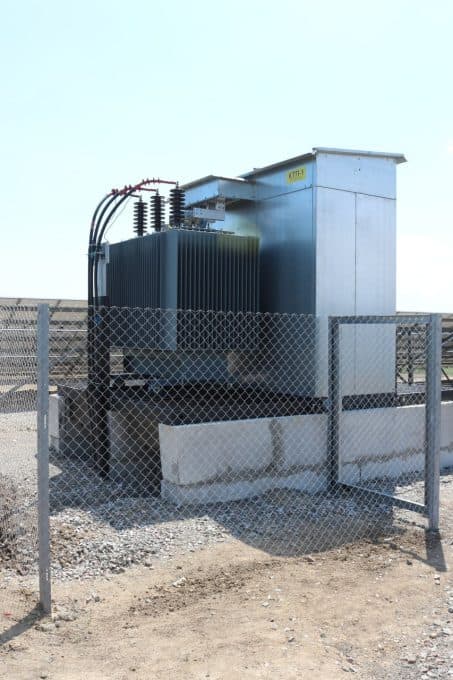

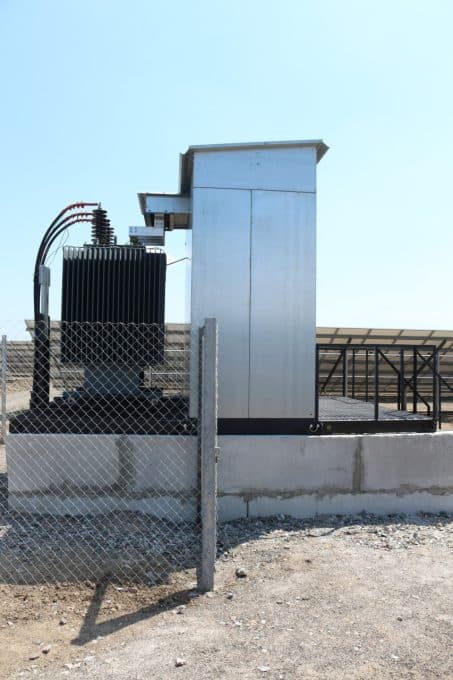

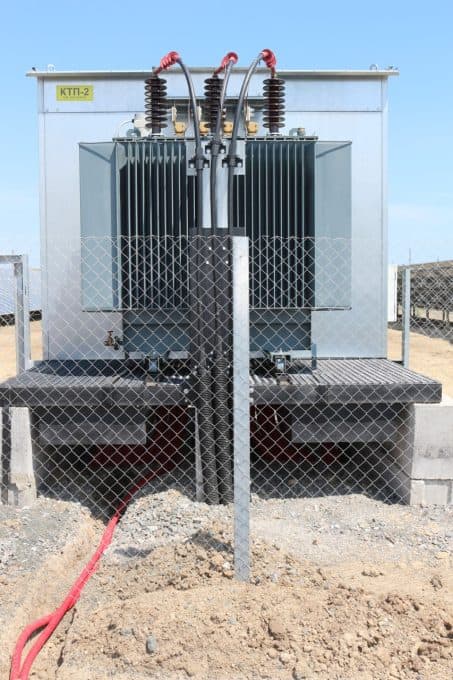

Комплектна трансформаторна підстанція блокового типу (КТПБ) з верхньою напругою 35 кВ — це підвищувальна або знижувальна підстанція повної заводської готовності для приймання, перетворення та розподілу електроенергії на стороні 35 / 10(6) / 0,4 кВ. Типове застосування — підстанції збору потужності сонячних (СЕС) і вітрових (ВЕС) станцій, живлення промислових об’єктів та розвиток розподільних мереж. LK Energy Group виготовляє щитове обладнання у власному виробництві в Одесі з 2005 року; обладнання 35 кВ розроблене конструкторами компанії, а монтаж і пусконалагодження підстанцій цього класу входять у наш практичний досвід.
КТПБ 35 кВ — це рішення під замовлення: кожну станцію проєктують, прив’язують до майданчика та комплектують під конкретний проєкт замовника. На етапі ТЗ розводимо сторону високої напруги (35 кВ) і сторону низької напруги (0,4 кВ), визначаємо схему, склад комірок і номінали обладнання. У базовому виконанні КТПБ включає силові (за потреби — лінійні регулювальні) трансформатори, відкритий розподільний пристрій 35 кВ, комплектний розподільний пристрій зовнішнього (КРПЗ) або закритого (ЗРП) виконання на 10(6) кВ, жорстке та гнучке ошинування, кабельні конструкції, загальнопідстанційний пункт керування, грозозахист, заземлення, освітлення, фундаменти та огорожу. Комутація — на вакуумних вимикачах (тип під проєкт); елегазове (SF6) обладнання не застосовуємо.

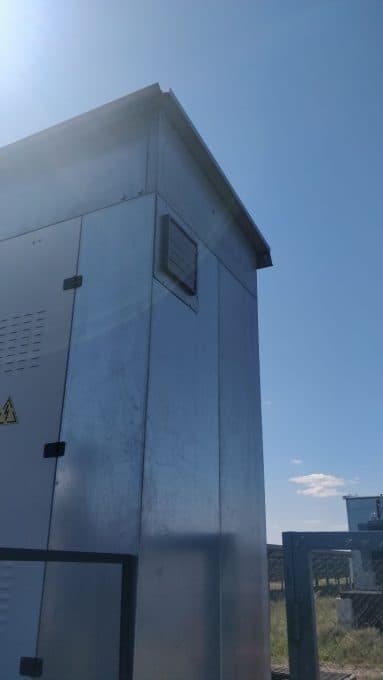

Кліматичне виконання — У1 / УХЛ1, категорія розміщення 1 (зовнішня установка). Можливе виконання із шумозахисними засобами для застосування в межах міста. Корпуси — сендвіч-панелі або бетонна оболонка (БКТП).
КТПБ на напругу 35 кВ виготовляються під замовлення за технічними умовами виробника на конкретний проєкт.
Підтверджені параметри класу напруги:
| Параметр | Значення |
|---|---|
| Номінальна напруга сторони ВН, кВ | 35 |
| Найбільша робоча напруга, кВ | 40,5 |
| Сторони підстанції | 35 / 10(6) / 0,4 кВ |
| Номінальні струми, потужність трансформаторів, струми КЗ (Icw / Icu / Ipk), переріз шин, габарити | під проєкт / ТЗ |

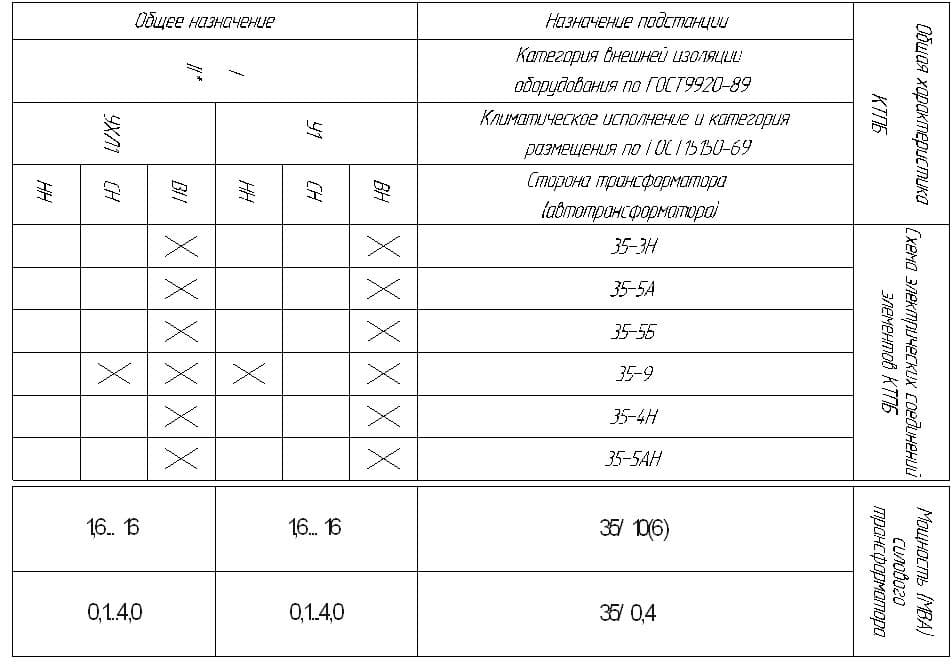

Схеми КТПБ

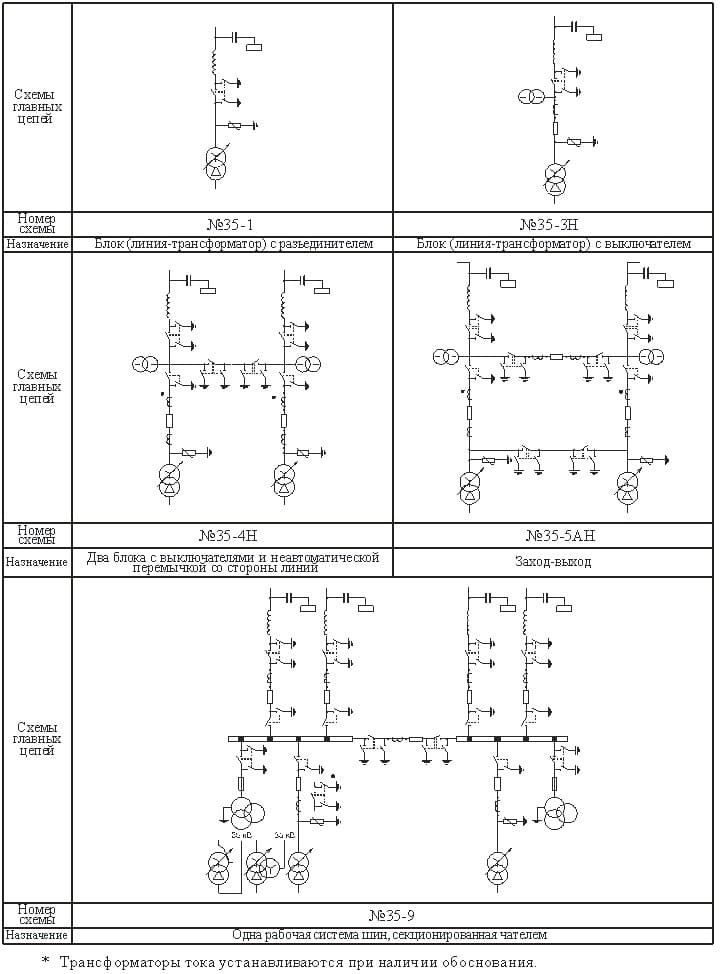

Схеми електричних з’єднань елементів КТПБ
Опис та призначення
КТПБ на напругу 35 кВ — це блокова трансформаторна підстанція 35/10(6)/0,4 кВ, яку LK Energy Group (виробник щитового обладнання, Одеса, з 2005) розробляє та виготовляє під конкретний проєкт. На відміну від щитів нижчого класу, 35-кВ КТПБ — це інженерна споруда: її склад (ВРП 35 кВ, ЗРП/КРПН 10(6) кВ, ОПУ, фундаменти, грозозахист) і номінали визначаються проєктом і прив’язкою до майданчика. У нас є власна розробка номенклатури за СОУ-Н ЕЕ 20.178-2008 (ТУ У 27.1-40132794-004:2017) і досвід монтажу та пусконалагодження. Виконання, схема й комплектація — під ваше ТЗ. Комутація — вакуумна (елегаз не застосовуємо).
Часті запитання
Що таке КТПБ 35 кВ і коли вона потрібна?
Це готовий виріб зі складу чи виготовлення під проєкт?
Чи підходить КТПБ 35 кВ для сонячних і вітрових станцій?
Яка комутаційна апаратура застосовується — елегаз чи вакуум?
Який термін служби та основні нормативи?
