Блок-контейнер: модульна будівля під обладнання й персонал

Що це за виріб

Блок-контейнер — це транспортабельна модульна будівля із сендвіч-панелей на сталевому каркасі. Ми робимо її як оболонку: усередині живе обладнання або працює персонал, а сам модуль тримає температуру, захищає від погоди й дозволяє привезти все на об'єкт у зборі та поставити краном на готовий цоколь.

Два типові виконання:

• Модуль під обладнання — інвертори, акумуляторні збірки, шафи автоматики, керування та зв'язку, обладнання замовника. Усередині закладаємо вентиляцію, кондиціювання, освітлення, розетки, заземлення й кабельні лотки.
• Побутовий модуль для персоналу — приміщення для зміни на майданчику: двері, вікно, опалення й кондиціювання, електрика.

Коли потрібна не ця картка

Якщо в модуль ставиться наше розподільче обладнання, виріб називається інакше й має власну сторінку: під РУ 6/10/35 кВ — КРПЗ, під силовий трансформатор — КТПММ, під дизель-генератор — захисне укриття. Якщо потрібен готовий накопичувач у зборі, а не оболонка, — це контейнерна система накопичення (BESS). Ця сторінка — про сам модуль: коли обладнання ваше або модуль потрібен під персонал.

Що ми виготовляли

Виконані роботи описуємо тим, що видно на знімках і що робив завод.

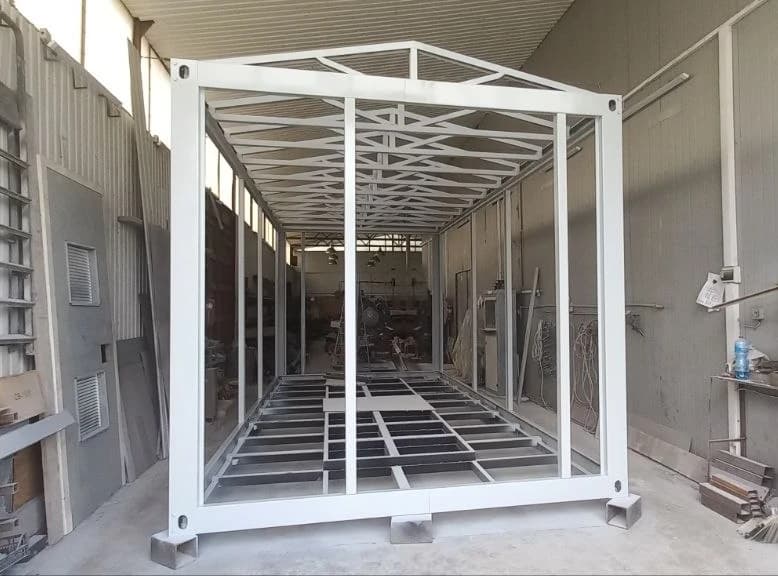

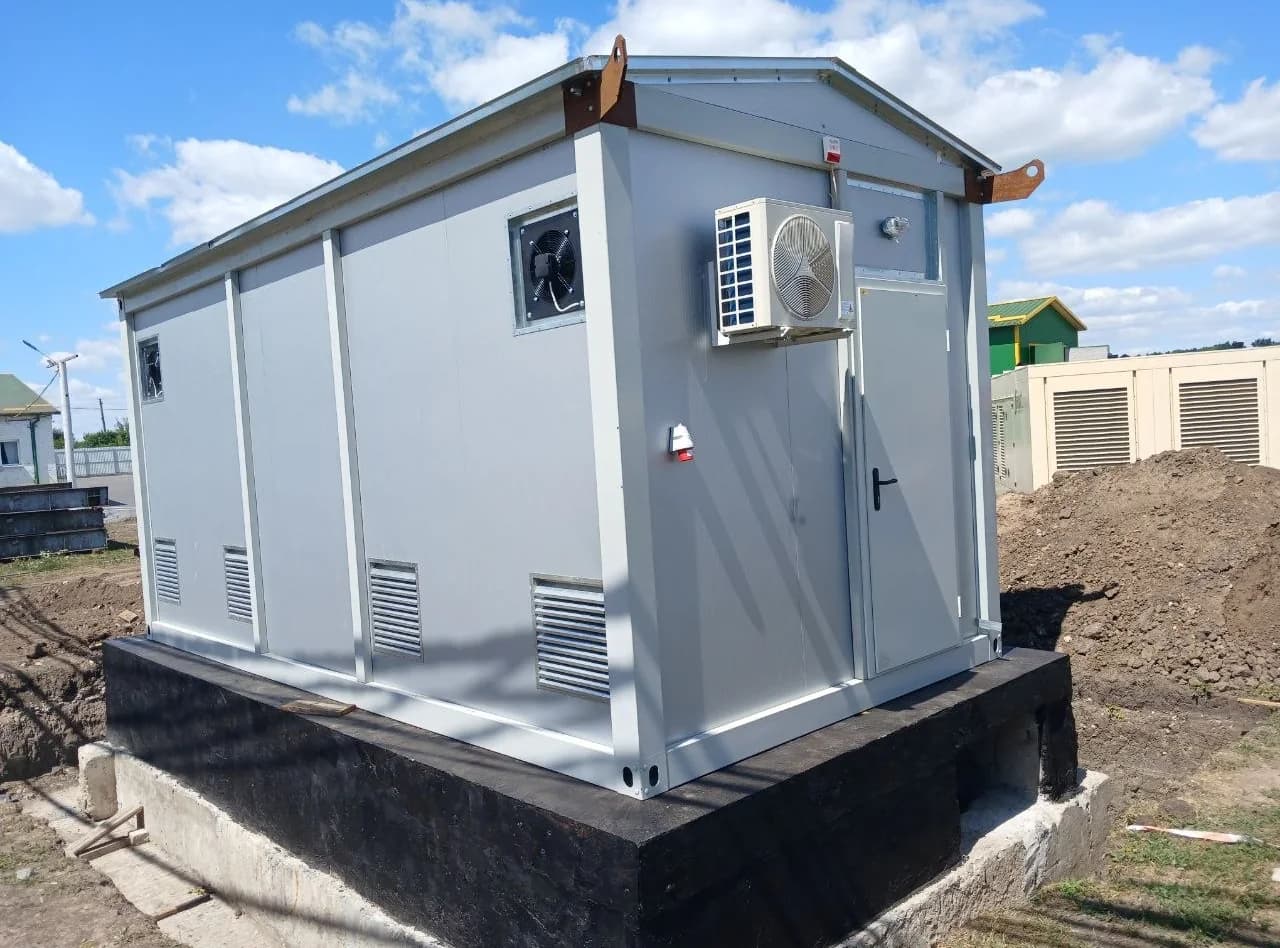

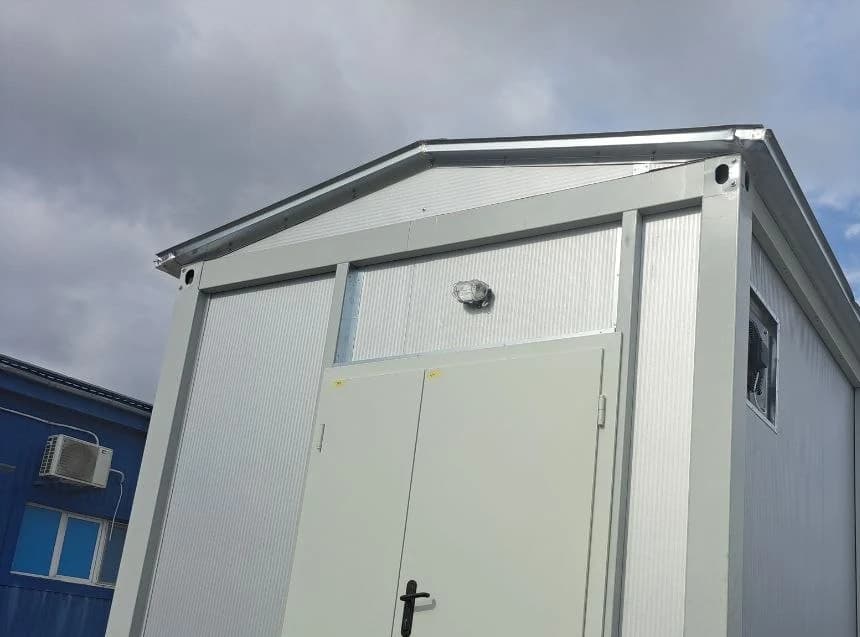

• Модуль під обладнання, 2026 рік: зварна рама основи з поперечними балками, кутові стійки та ферми двосхилої покрівлі — каркас варили та фарбували в цеху. Готовий модуль: сендвіч-панелі, двостулкові двері, вентиляційні жалюзі понизу, витяжний вентилятор у стіні, спліт-система зовні. Привезли тралом у зборі й поставили на бетонний цоколь із кабельним вводом.

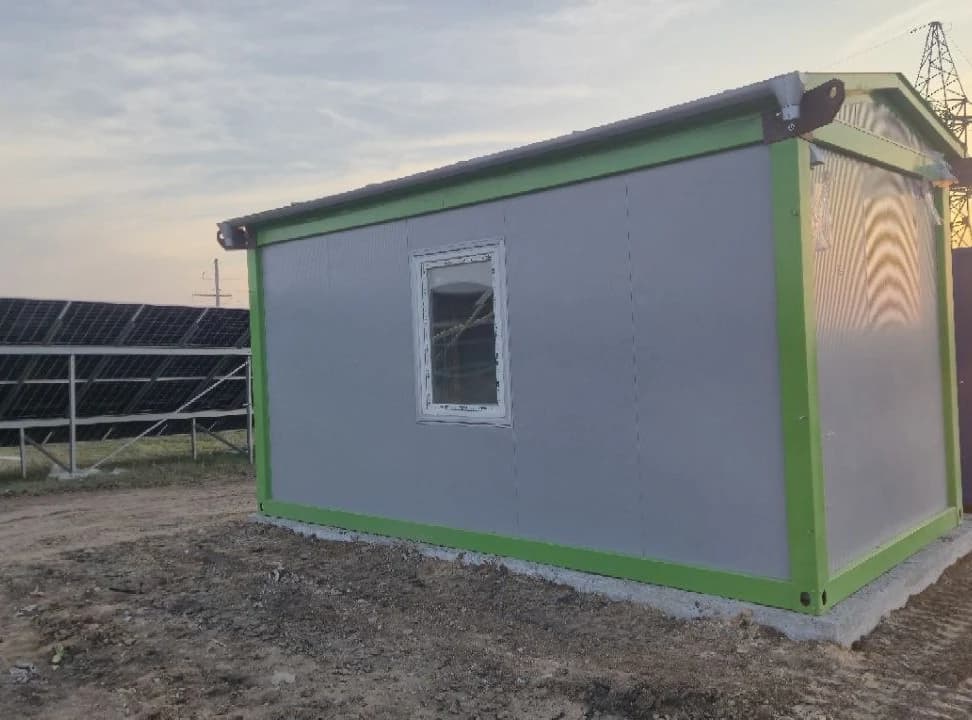

• Побутовий модуль для персоналу: модуль на власному майданчику компанії — двері, вікно, обшивка сендвіч-панелями, встановлений на підготовлену основу.
• Досвід: модульні будівлі із сендвіч-панелей ми робимо з 2011 року — від оболонок під електрообладнання до приміщень для персоналу.

LK Energy Group виробляє щитове обладнання на власному заводі в Одесі з 2015 року (компанія — з 2005). Металоконструкції модуля робимо самі, тому габарит і компонування підганяємо під ваше обладнання, а не навпаки.

З чого складається модуль

Постійна частина — каркас, огородження, покрівля та підлога. Оснащення визначає те, що всередині.

Каркас

зварна рама основи з поперечними балками, кутові стійки, ферми покрівлі; фарбування після зварювання;

Огороджувальні конструкції

сендвіч-панелі зі сталевими обшивками; утеплювач — мінеральна вата або пінополіуретан (PIR) — на вибір замовника; товщина — за проєктом. Мінеральна вата — негорючий утеплювач; клас пожежної безпеки панелей — за сертифікатом виробника панелей;

Покрівля

двосхила, з організованим відведенням води;

Отвори

розпашні двері (одно- або двостулкові), вікно, вентиляційні жалюзі — за опитувальним листом;

Клімат

витяжна вентиляція та спліт-система за тепловим розрахунком під тепловиділення обладнання;

Електрика

освітлення, розетки, контур заземлення, кабельні лотки й ввід кабелю знизу;

Такелаж

кутові стропувальні вузли: модуль піднімають краном і ставлять на цоколь без розбирання.

Чому габарит рахують від обладнання

Розмір модуля визначає не «типовий ряд», а три речі: що стоїть усередині, які проходи потрібні для обслуговування та як це проїде дорогою. Тому ми починаємо з опитувального листа — переліку обладнання з габаритами й тепловиділенням — і тільки після нього називаємо розмір, масу й ціну.

Тепловий розрахунок так само робиться під обладнання: інвертори й акумулятори гріються по-різному, і саме від цього залежить, вистачить жалюзі з витяжним вентилятором чи потрібна спліт-система.

Що готує замовник

Під модуль потрібен цоколь або фундамент із закладеними кабельними каналами та контуром заземлення, під'їзд для трала й місце для роботи крана. Опорні точки та вимоги до основи ми даємо кресленням до початку робіт.

Основні параметри модуля

Габарити, маса й товщина панелей — проєктні величини: їх називаємо після опитувального листа.

Остаточні значення узгоджуються на етапі опитувального листа.

Як робимо

• опитувальний лист: перелік обладнання, габарити, тепловиділення, вимоги до обслуговування;
• креслення металоконструкцій і компонування;
• зварювання каркаса та фарбування в цеху;
• обшивка сендвіч-панелями, монтаж покрівлі, дверей, вікон і жалюзі;
• монтаж внутрішнього обладнання, електрики та клімату;
• перевезення тралом у зборі та встановлення краном на цоколь.

Комплект поставки

• модуль відповідно до договору та опитувального листа — 1 шт.;
• креслення з опорними точками та вимогами до основи;
• паспорти й схеми на обладнання нашого виготовлення, що встановлене всередині.

Обладнання, зібране нами, проходить приймально-здавальні випробування; протокол надаємо за запитом.

Як замовити

Надішліть перелік обладнання з габаритами й тепловиділенням, потрібні проходи для обслуговування та місце встановлення. Цього досить, щоб порахувати габарит модуля, клімат і ціну. Строк виготовлення називаємо разом із ціною.

Гарантія

Гарантія на виріб — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років*.

*Орієнтовні строки та умови. Точний термін гарантії — у договорі постачання.

Блок-контейнер — транспортабельна модульна будівля із сендвіч-панелей на сталевому каркасі. Ми виготовляємо її як оболонку під обладнання замовника — інвертори, акумуляторні збірки, шафи автоматики, керування та зв'язку — і як побутовий модуль для персоналу. Каркас варимо самі: рама основи з поперечними балками, кутові стійки, ферми двосхилої покрівлі; далі обшивка сендвіч-панелями, двері, вікно, вентиляційні жалюзі, витяжний вентилятор і спліт-система за тепловим розрахунком. Кутові стропувальні вузли дозволяють привезти модуль тралом у зборі й поставити краном на підготовлений цоколь із кабельним вводом знизу. Габарити, маса й товщина панелей — проєктні: їх називаємо після опитувального листа. Завод в Одесі працює з 2015 року (компанія — з 2005), а модульні будівлі із сендвіч-панелей у нашому портфелі з 2011-го. Ціна за запитом.
