Контейнерні системи накопичення енергії (BESS)
Загальні відомості
Контейнерна система накопичення енергії — це готовий енергоблок у 20-футовому контейнері: батарейні модулі, система охолодження, протипожежна система та керування зібрані й перевірені на заводі. На майданчик приїжджає виріб, який лишається приєднати.
Застосовується там, де мова про мегават-години: поруч із сонячною електростанцією, на території підприємства з великим піковим навантаженням, у складі мікромереж.
Що вирішує:
- пікові тарифи — заряд у години дешевої енергії, розряд у пік;
- резерв при відключеннях без паузи на запуск;
- добір потужності без збільшення дозволеної;
- робота з СЕС — надлишок генерації не обмежується інвертором, а запасається.
Моделі та характеристики
Усі значення — за даними виробника.
Turtle 5 МВт·год — 20-футовий контейнер, рідинне охолодження
| Параметр | Значення |
|---|---|
| Ємність | 5,016 МВт·год |
| Потужність заряду / розряду | 2,5 МВт |
| Напруга DC | 1331,2 В (діапазон 1164,8–1497,6 В) |
| Батарея | комірки 314 А·год, рідинне охолодження |
| ККД системи | 88 % |
| Габарити | 6058 × 2438 × 2896 мм (стандартний 20-футовий) |
| Маса | до 43 т |
| Ступінь захисту | IP55 (крім відсіків охолодження та кондиціонування) |
| Робоча температура | −30…+50 °C (дерейтинг вище +45 °C) |
| Протоколи | CAN, IEC 61850, IEC 104, TCP, MODBUS RTU |
| Сертифікати | IEC 62619:2022, IEC 62477-1, EN IEC 61000-6-2/-4, EN 55011, IEC 63056, UN 38.3 |
Turtle 3,85 МВт·год — рідинне охолодження
| Параметр | Значення |
|---|---|
| Ємність | 3,85 МВт·год |
| Потужність | 2 МВт |
| Батарея | LFP, комірки 314 А·год |
| Напруга DC | 1228,8 В (діапазон 960–1401,6 В) |
| ККД | понад 89 % |
| Габарити | 20-футовий контейнер |
| Маса | не більш як 36 т |
| Ступінь захисту | IP54 · рівень шуму менш ніж 75 дБ на відстані 1 м |
| Висота встановлення | до 4000 м над рівнем моря (понад 2000 м — з дератингом) |
| Сертифікати | IEC 62619 / 62933 / 62477 / 63056, UL 1973, UL 9540, UL 9540A, CE, UN 38.3, TÜV, DNV, NFPA 69 |
Turtle CL2.5 — контейнер з інтегрованою AC/DC-частиною
Постачається у трьох конфігураціях ємності — під потрібний запас енергії при однаковій потужності.
| Параметр | Значення |
|---|---|
| Ємність (три конфігурації) | 2,507 / 2,089 / 1,67 МВт·год |
| Потужність AC | 1000 кВт |
| Батарея | LFP, комірки 314 А·год (компонування 6P416S / 5P416S / 4P416S) |
| Напруга DC | 1164,8–1497,6 В |
| Габарити | 6058 × 2438 × 2896 мм (20-футовий) |
| Маса | 27,5 / 25 / 22,5 т відповідно до конфігурації |
| Ступінь захисту | IP54 (батарейний відсік) · корозійна стійкість C4H |
| Робоча температура | −25…+55 °C |
| Пожежогасіння | аерозольне, датчики диму й температури, вибухозахищена вентиляція |
Технічні параметри Turtle 3.85 — за паспортом виробника
Дані з технічної специфікації виробника на систему ES-1228.8V3140Ah. Наведене нижче доповнює таблицю моделі вище: конфігурації ємності, електричні межі та умови експлуатації.
| Параметр | Значення | Джерело в паспорті |
|---|---|---|
| Конфігурації ємності | 2700 · 3086 · 3472 · 3858 кВт·год (7P · 8P · 9P · 10P) | Table 7, ряд 5 «Nominal Energy», стор. 13 |
| Варіант на 1075,2 В | 3376 кВт·год, комбінація (((12S)4S)7S)10P | Table 7, ряди 1, 2, 5 |
| Номінальна напруга DC | 1228,8 В (для варіанта 1075,2 В — 1075,2 В) | Table 7, ряд 2 |
| Робочий діапазон DC | 960–1401,6 В (для варіанта 1075,2 В — 840–1226,4 В) | Table 7, ряд 4; Table 2, ряди 13–14 |
| Номінальний струм DC | 1570 А для 3858 кВт·год; 1413 · 1256 · 1099 А для 3472 · 3086 · 2700 | Table 2, ряд 15; Table 7, ряд 6 |
| Макс. тривалий струм DC | 1600 А для 3858; 1440 · 1280 · 1120 А для менших конфігурацій | Table 2, ряд 16; Table 7, ряд 7 |
| Комірка | 314 А·год, робоча напруга 2,5–3,65 В, маса 5,8 ± 0,3 кг | Table 3, стор. 8 |
| Батарейний модуль | (12S)4S · 153,6 В · 48,23 кВт·год · 325 ± 15 кг | Table 4, стор. 9 |
| Батарейний кластер | ((12S)4S)8S · 1228,8 В · 385,8 кВт·год · 2640 ± 130 кг | Table 5, стор. 10 |
| Умови експлуатації | −15…+50 °C, вологість 0–95 %, висота до 4000 м (понад 2000 м — дератинг) | Table 2, ряди 5–7 |
| Маса контейнера | ≤36 т (3858); ≤33,4 · ≤30,7 · ≤28,1 т для 3472 · 3086 · 2700 | Table 7, ряд 12 |
| Габарити контейнера | 6058 × 2438 × 2896 мм (20-футовий) | Table 2, ряд 12 |
| Керування батареєю | Трирівнева BMS: BMU + BCU + BAU; зв'язок CAN / RS485 | розд. 3.5 і Table 8, стор. 14 |
| Стандарти проєктування | GB/T 36276-2018, GB/T 34131-2023, GB/T 34120-2017, GB/T 34133-2017; профільні IEC — за посиланням у специфікації | розд. 1.2, стор. 4 |
Струм і маса залежать від обраної конфігурації: чим менше паралельних гілок, тим менші робочий струм і маса контейнера. Ємність, потужність і схему приєднання підбираємо під ваш об'єкт.
Офіційне дилерство
LK Energy — офіційний дилер Wincle Energy Pte. Ltd. (Сінгапур), бренд W ENERGY. Сертифікат діє з січня 2026 по січень 2027 року.
Де це вже працює
Перший рядок — наш об'єкт: там LK Energy була EPC-підрядником від проєкту до пуску, і ці ж системи ми обслуговуємо. Решта — об'єкти виробника за його даними: їх будувала не LK Energy, вони показують, у якому масштабі працює обладнання.
| Об'єкт | Масштаб |
|---|---|

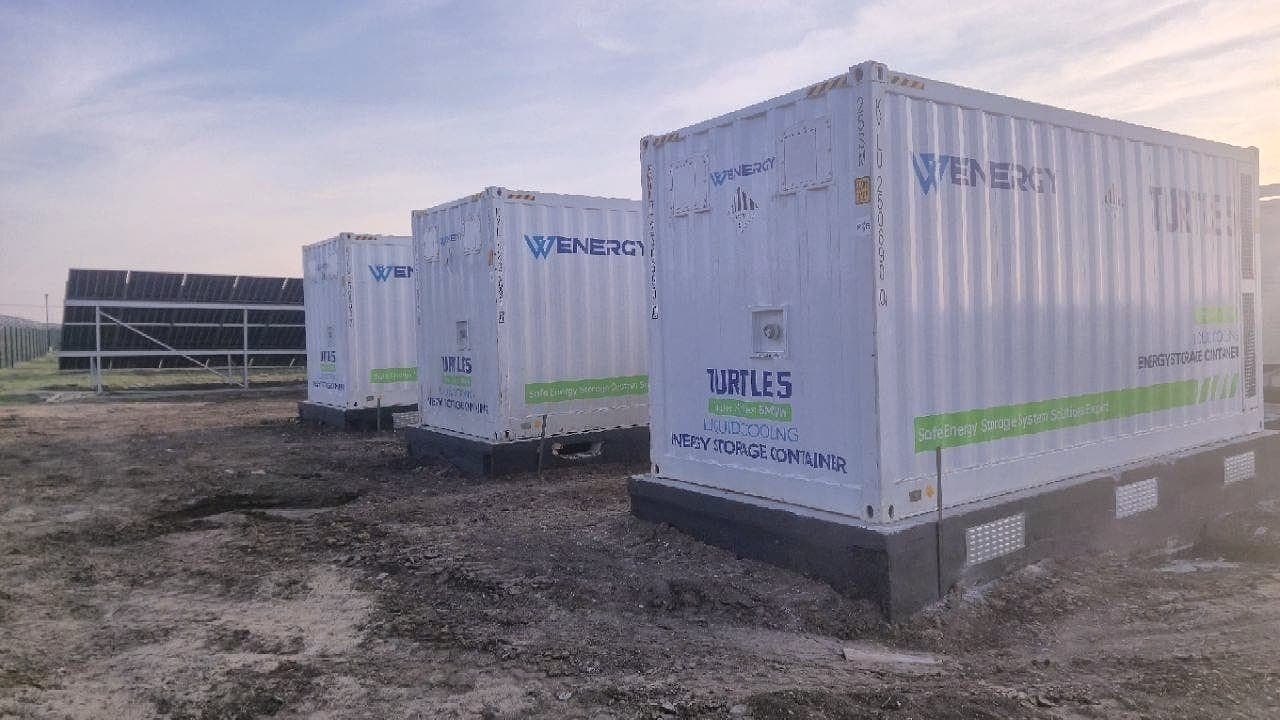

| Промислова СЕС, Одещина — наш об'єкт | 4,95 МВт / 20,064 МВт·год → дивіться кейс |
| Нідерланди | 20 МВт / 41,28 МВт·год |
| Зімбабве — мікромережа: сонце, накопичення, дизель | 9 МВт / 18 МВт·год |
| Китай | 6 МВт / 12 МВт·год |
| Болгарія — сонячна станція з накопиченням | 1,725 МВт / 3,85 МВт·год |
Дивіться також
- Напрямок: Системи накопичення енергії BESS
- Сервіс: Сервіс BESS
- Суміжні картки: Промислові шафи · Гібридні · Мобільні
- Кейс: СЕС 4,95 МВт із BESS 20,064 МВт·год
Що входить у нашу роботу
Обладнання ми постачаємо як офіційний дилер. Наша власна частина — усе, що навколо нього:
- Щитова частина. Контейнер треба ввести в розподільчий пристрій: комутація, захист, облік, узгодження з наявною схемою об'єкта. Щитове обладнання проєктує й виготовляє наш завод в Одесі — це не підряд.
- Монтаж і пусконалагодження — приймання контейнера краном на підготовлений майданчик, приєднання, введення в роботу.
- Сервіс — регламентне обслуговування, перевірка BMS, діагностика батарей: сервіс BESS.
Питання та відповіді
Часті запитання
Який майданчик потрібен під контейнер?
Підготовлена основа під масу виробу — від 22,5 до 43 т залежно від моделі — і під'їзд для крана. Габарити всіх трьох моделей контейнерні, 20-футовий стандарт, тож логістика звичайна.
Чи працює контейнер на вулиці цілий рік?
Так, це виконання для зовнішнього встановлення: ступінь захисту IP54–IP55 залежно від моделі, власна система охолодження й обігріву, робочий діапазон від −30 до +50 °C у Turtle 5 МВт·год і від −25 до +55 °C у CL2.5.
Як контейнер приєднується до об'єкта?
Залежить від схеми: на низькій напрузі через розподільчий пристрій 0,4 кВ або на середній через власну трансформаторну підстанцію. Схему приєднання визначаємо за вашою однолінійною — це та частина, яку ми проєктуємо й виготовляємо самі.
Скільки система відпрацює?
Ресурс залежить від глибини розряду й температурного режиму. Для моделей, де виробник заявив цикличність, ми наводимо її в комерційній пропозиції разом із документацією виробника.
Чи можна поставити кілька контейнерів?
Так, системи масштабуються — саме так набирають десятки мегават-годин на великих об'єктах. Кількість і схему приєднання рахуємо під потрібну потужність і запас енергії.
Чи можна замовити меншу ємність, ніж 3,85 МВт·год?
Так. Виробник передбачає чотири конфігурації в тому самому 20-футовому контейнері: 2700, 3086, 3472 і 3858 кВт·год — вони відрізняються кількістю паралельних гілок (7P, 8P, 9P, 10P). Є також варіант із номінальною напругою 1075,2 В на 3376 кВт·год. Менша конфігурація — це менший робочий струм (1099–1413 А проти 1570 А) і менша маса контейнера (від ≤28,1 т). Що вигідніше саме вам, залежить від схеми приєднання та добового графіка — рахуємо разом.
Які умови експлуатації в контейнера?
Робочий діапазон температур −15…+50 °C, вологість до 95 %, висота встановлення до 4000 м над рівнем моря — вище 2000 м із дератингом. На рівні батарейного модуля заряд дозволено від +5 до +55 °C, розряд — від −15 до +55 °C. Охолодження рідинне, керування — трирівнева BMS з інтерфейсами CAN і RS485.
