Комплектні розподільчі пристрої (КРПЗ)

Комплектні розподільчі пристрої зовнішнього встановлення серії КРПЗ 6 / 10 / 35 / 0,4 кВ (далі КРПЗ) з силовими трансформаторами потужністю до 4,0 МВА призначені для приймання, перетворення і розподілу електричної енергії трифазного змінного струму промислової частоти 50 Гц при номінальній напрузі 6 / 10 / 35 / 0,4 кВ.

КРПЗ призначені для експлуатації в умовах, нормованих для виконання УХЛ, категорія розміщення 1 за ГОСТ 15150-69.

Приклад запису позначення під час замовлення: комплектний розподільчий пристрій зовнішнього встановлення з двома силовими трансформаторами потужністю по 630 кВА, на номінальну напругу ВН — 10 кВ, на номінальну напругу НН — 0,4 кВ, кліматичне виконання — УХЛ, категорія розміщення — 1.

Основні технічні характеристики

Конструкція

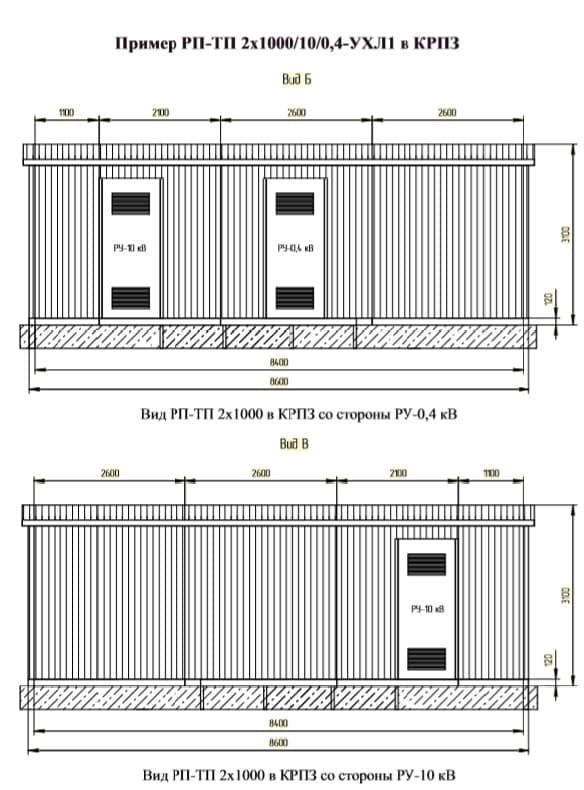

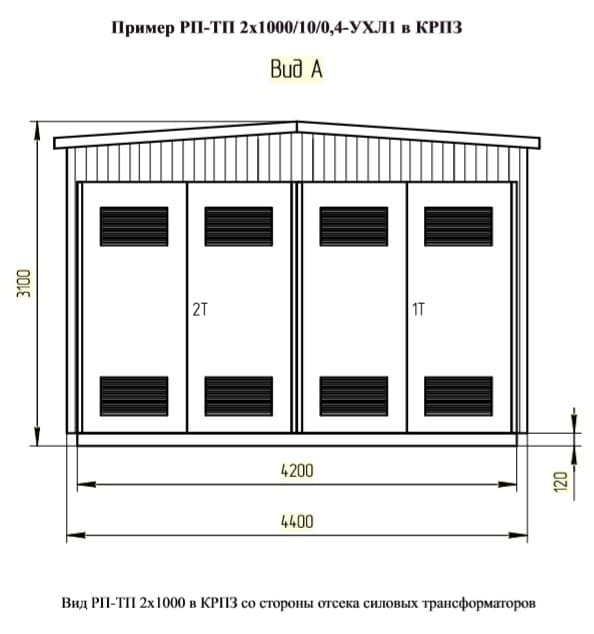

КРПЗ складається з транспортабельних модулів із сендвіч-панелей шириною до 2600 мм. Залежно від призначення може комплектуватися шафами від 0,4 до 35 кВ, силовими трансформаторами, панелями ОПУ. Розміщення шаф однорядне або дворядне з одностороннім або двостороннім обслуговуванням (залежно від типу шафи). Ширина коридору обслуговування — не менше 800 мм.

Як теплоізоляційні матеріали використовують тришарові панелі типу «сендвіч» із наповнювачем із негорючої мінеральної вати товщиною від 50 до 100 мм (на вимогу замовника). Крайні модулі (розташовані з торців) слугують огороджувальними і теплоізоляційними конструкціями та мають двері, що дають змогу транспортувати шафи або обладнання під час їхнього ремонту чи заміни.

На стінці відсіку РУ-0,4 встановлюється розподільча шафа для живлення власних потреб підстанції.

Особливості конструкції

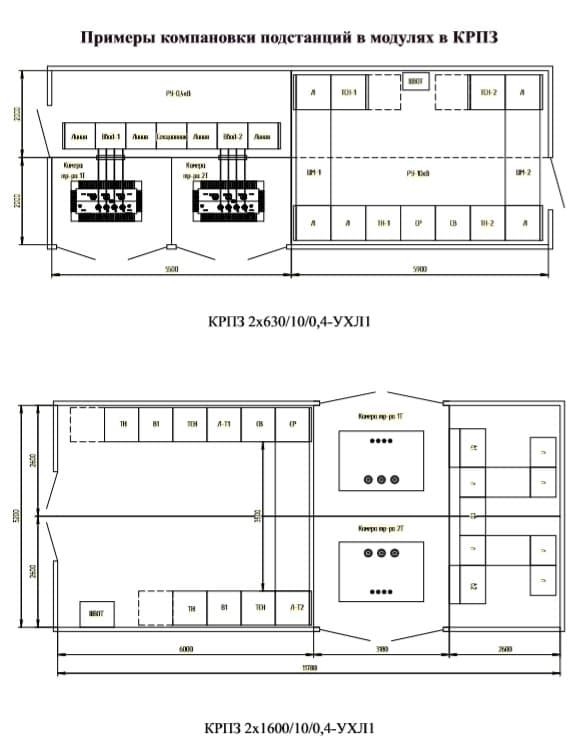

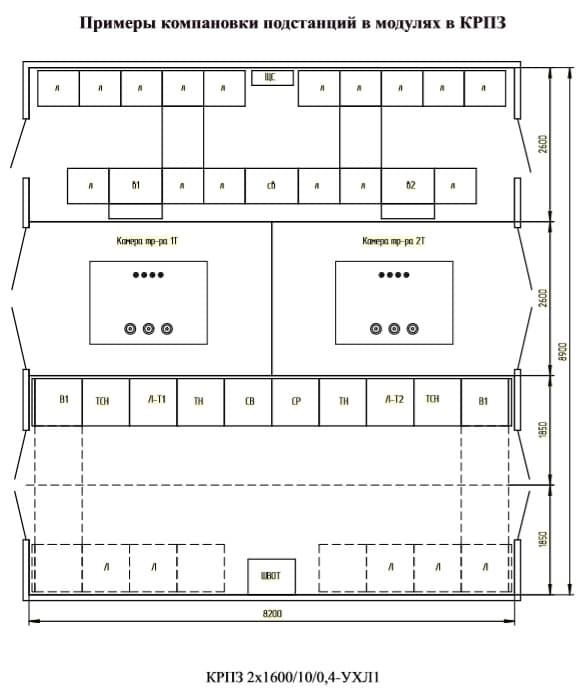

КРПЗ може складатися з трьох або більше модулів:

• розподільчий пристрій ВН на 6 / 10 / 35 кВ;
• відсік силового трансформатора;
• розподільчий пристрій НН на 0,4 кВ.

Кількість необхідних модулів визначається виходячи з опитувального листа. Кожен модуль збирається заводом-виробником. Після транспортування на об’єкті виконується монтаж модулів безпосередньо замовником.

У відсіках встановлюються елементи освітлення, вентиляції, опалення тощо (залежно від зазначеного в опитувальному листі). Проводку допоміжних кіл обігріву, освітлення, вентиляції монтують у відсіках на заводі-виробнику. Під час монтажу КРПЗ необхідно тільки з’єднати кола суміжних модулів між собою згідно з монтажною схемою.

За необхідності можливе встановлення систем кондиціонування, обігріву, клімат-контролю, систем охоронної та пожежної сигналізації.

У КРПЗ виконується внутрішній контур заземлення і передбачена можливість підключення до зовнішнього контуру заземлення підстанції.

Як забарвлення за замовчуванням використовується колір RAL-9006 (може бути змінений за бажанням замовника).

Фундаменти під підстанцію розробляє проєктна організація. КРПЗ встановлюється на пальовий фундамент. Відмітка верху фундаменту приймається 0,5–2,2 м. На палі встановлюється рама фундаменту зі швелерів №16. Під час установлення на фундамент основу будівлі необхідно приварити до рами фундаменту по периметру зварним швом катетом 6–8 мм, завдовжки шва 200 мм із кроком 1000 мм. Залізобетонні конструкції в поставку заводом-виробником не входять.

Замовлення на виготовлення модульної будівлі типу КРПЗ оформляють спільно із замовленням шаф розподільчих пристроїв у вигляді опитувального листа. В опитувальному листі необхідно додатково вказати таку інформацію:

• внутрішнє освітлення КРПЗ — так (за замовчуванням);
• зовнішнє освітлення КРПЗ — так (за замовчуванням);
• опалення відсіків КРПЗ: відсік РУ-10 кВ — ні; відсік РУ-0,4 кВ — ні; відсік трансформаторів — ні (за замовчуванням);
• вентиляція відсіків КРПЗ: відсік РУ-10 кВ / РУ-0,4 кВ / трансформаторів — природна (за замовчуванням) або примусова;
• охоронне оповіщення — ні (за замовчуванням);
• пожежне оповіщення — ні (за замовчуванням);
• кондиціонування — ні (за замовчуванням);
• товщина сендвіч-панелей — 100 мм (за замовчуванням);
• колір корпусу — RAL-9006 (за замовчуванням).

LK Energy Group — виробник щитового обладнання з Одеси: проєктуємо й виготовляємо КРПЗ під ваше ТЗ. Внутрішнє оснащення — вакуумні комірки, без елегазу (SF6).

КРПЗ — це каркасна модульна будівля-контейнер зі стінами із сендвіч-панелей, призначена для розміщення розподільчого обладнання 6–35 / 0,4 кВ і силових трансформаторів потужністю до 4 МВА. По суті це утеплена будівля заводської готовності з коридором обслуговування, яку встановлюють на майданчику просто неба: персонал заходить усередину й працює з обладнанням у теплі. Габарити, кількість модулів і внутрішнє оснащення варіативні — їх визначають під конкретний проєкт за опитувальним листом. LK Energy Group — виробник щитового обладнання з Одеси (з 2005): проєктуємо й виготовляємо КРПЗ під ваше ТЗ, начиння — вакуумні комірки, без елегазу.
