Комплектные распределительные устройства (КРПЗ)

Комплектные распределительные устройства наружной установки серии КРПЗ 6 / 10 / 35 / 0,4 кВ (далее КРПЗ) с силовыми трансформаторами мощностью до 4,0 МВА предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока промышленной частоты 50 Гц при номинальном напряжении 6 / 10 / 35 / 0,4 кВ.

КРПЗ предназначены для эксплуатации в условиях, нормированных для исполнения УХЛ, категория размещения 1 по ГОСТ 15150-69.

Пример записи обозначения при заказе: комплектное распределительное устройство наружной установки с двумя силовыми трансформаторами мощностью по 630 кВА, на номинальное напряжение ВН — 10 кВ, на номинальное напряжение НН — 0,4 кВ, климатическое исполнение — УХЛ, категория размещения — 1.

Основные технические характеристики

Конструкция

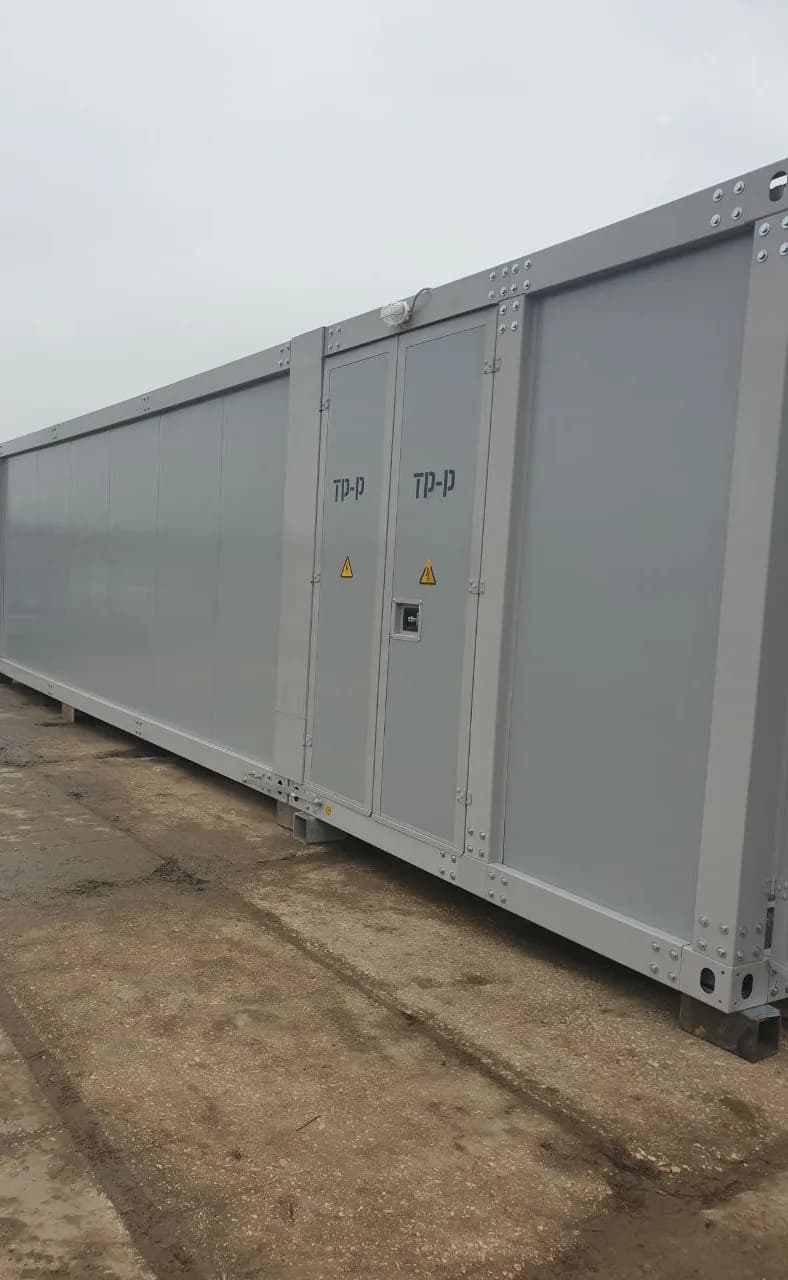

КРПЗ состоит из транспортабельных модулей из сэндвич-панелей шириной до 2600 мм. В зависимости от назначения может комплектоваться шкафами от 0,4 до 35 кВ, силовыми трансформаторами, панелями ОПУ. Размещение шкафов однорядное или двухрядное с односторонним или двусторонним обслуживанием (в зависимости от типа шкафа). Ширина коридора обслуживания — не менее 800 мм.

В качестве теплоизоляционных материалов используют трёхслойные панели типа «сэндвич» с наполнителем из негорючей минеральной ваты толщиной от 50 до 100 мм (по требованию заказчика). Крайние модули (расположенные с торцов) служат ограждающими и теплоизоляционными конструкциями и имеют двери, позволяющие транспортировать шкафы или оборудование при их ремонте или замене.

На стенке отсека РУ-0,4 устанавливается распределительный шкаф для питания собственных нужд подстанции.

Особенности конструкции

КРПЗ может состоять из трёх или более модулей:

• распределительное устройство ВН на 6 / 10 / 35 кВ;
• отсек силового трансформатора;
• распределительное устройство НН на 0,4 кВ.

Количество необходимых модулей определяется исходя из опросного листа. Каждый модуль собирается заводом-изготовителем. После транспортировки на объекте выполняется монтаж модулей непосредственно заказчиком.

В отсеках устанавливаются элементы освещения, вентиляции, отопления и т.д. (в зависимости от указанного в опросном листе). Проводку вспомогательных цепей обогрева, освещения, вентиляции монтируют в отсеках на заводе-изготовителе. При монтаже КРПЗ необходимо только соединить цепи смежных модулей между собой согласно монтажной схеме.

При необходимости возможна установка систем кондиционирования, обогрева, климат-контроля, систем охранной и пожарной сигнализации.

В КРПЗ выполняется внутренний контур заземления и предусмотрена возможность подключения к внешнему контуру заземления подстанции.

В качестве окраски по умолчанию используется цвет RAL-9006 (может быть изменён по желанию заказчика).

Фундаменты под подстанцию разрабатывает проектная организация. КРПЗ устанавливается на свайный фундамент. Отметка верха фундамента принимается 0,5–2,2 м. На сваи устанавливается рама фундамента из швеллеров №16. При установке на фундамент основание здания необходимо приварить к раме фундамента по периметру сварным швом катетом 6–8 мм, длиной шва 200 мм с шагом 1000 мм. Железобетонные конструкции в поставку заводом-изготовителем не входят.

Заказ на изготовление модульного здания типа КРПЗ оформляют совместно с заказом шкафов распределительных устройств в виде опросного листа. В опросном листе необходимо дополнительно указать следующую информацию:

• внутреннее освещение КРПЗ — да (по умолчанию);
• наружное освещение КРПЗ — да (по умолчанию);
• отопление отсеков КРПЗ: отсек РУ-10 кВ — нет; отсек РУ-0,4 кВ — нет; отсек трансформаторов — нет (по умолчанию);
• вентиляция отсеков КРПЗ: отсек РУ-10 кВ / РУ-0,4 кВ / трансформаторов — естественная (по умолчанию) или принудительная;
• охранное оповещение — нет (по умолчанию);
• пожарное оповещение — нет (по умолчанию);
• кондиционирование — нет (по умолчанию);
• толщина сэндвич-панелей — 100 мм (по умолчанию);
• цвет корпуса — RAL-9006 (по умолчанию).

LK Energy Group — производитель щитового оборудования из Одессы: проектируем и изготавливаем КРПЗ под ваше ТЗ. Внутреннее оснащение — вакуумные ячейки, без элегаза (SF6).

КРПЗ — это каркасное модульное здание-контейнер со стенами из сэндвич-панелей, предназначенное для размещения распределительного оборудования 6–35 / 0,4 кВ и силовых трансформаторов мощностью до 4 МВА. По сути это утеплённое здание заводской готовности с коридором обслуживания, которое устанавливают на площадке под открытым небом: персонал заходит внутрь и работает с оборудованием в тепле. Габариты, количество модулей и внутреннее оснащение вариативны — их определяют под конкретный проект по опросному листу. LK Energy Group — производитель щитового оборудования из Одессы (с 2005): проектируем и изготавливаем КРПЗ под ваше ТЗ, начинка — вакуумные ячейки, без элегаза.
