Комірки збірні одностороннього обслуговування типу КСО-Е (габарит 393)

Загальні відомості

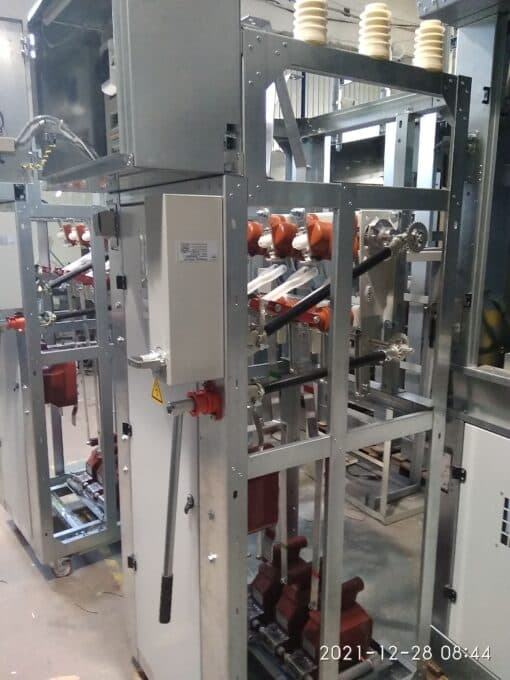

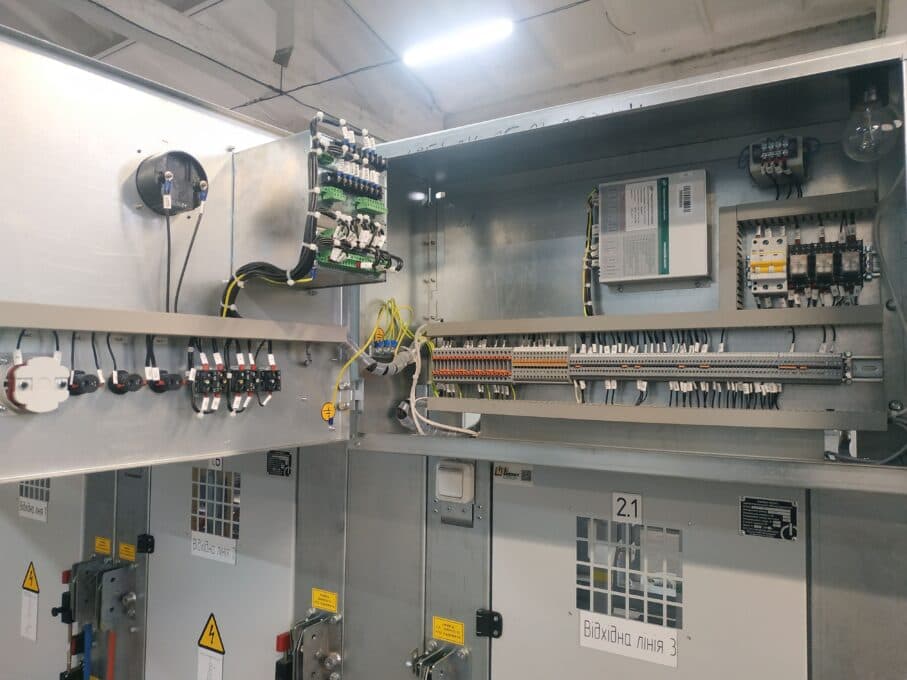

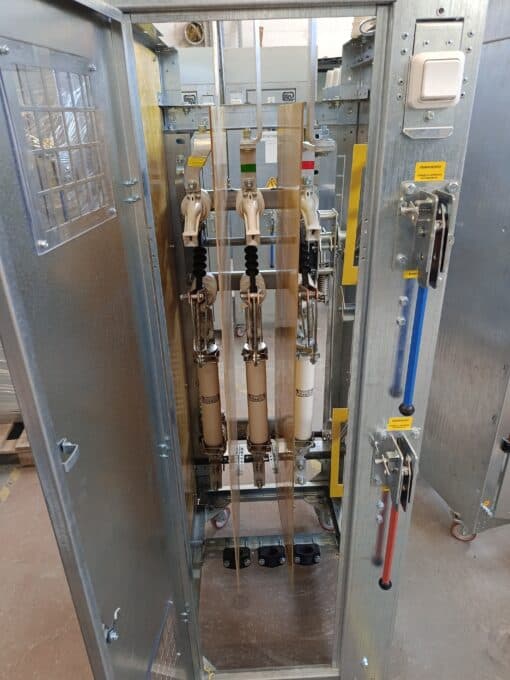

Комірки збірні одностороннього обслуговування КСО-Е

Комірки КСО-Е призначені для приймання й розподілу електроенергії трифазного змінного струму 50 Гц у мережах з ізольованою або заземленою через дугогасний реактор нейтраллю. Серійно LK Energy Group виготовляє КСО-Е на 6, 10 і 20 кВ; виконання на 35 кВ — під замовлення за технічними умовами (струми КЗ і номінали для цього класу визначаються під проєкт/ТЗ). Комутація — вакуумна; елегазового (SF6) виконання немає. Корпус — збірна клепана конструкція з оцинкованих листогнутих профілів, опційно порошкове фарбування за RAL.

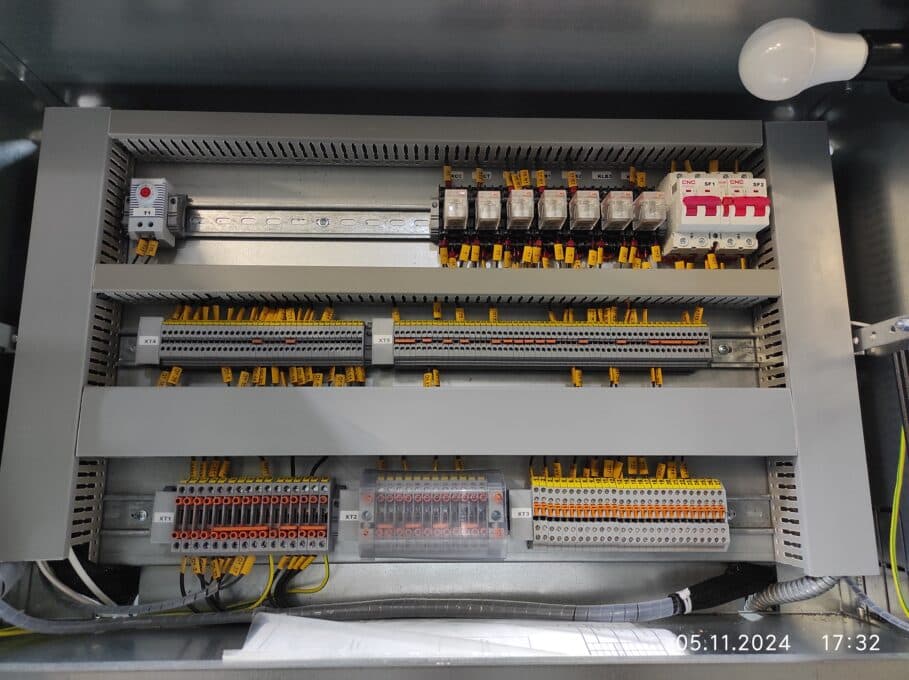

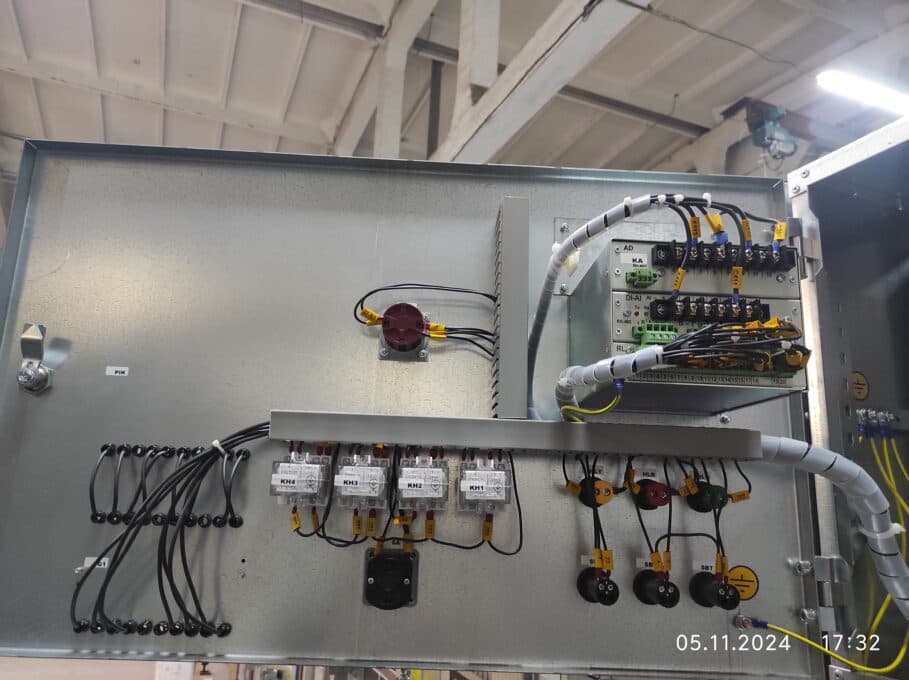

Комірки комплектуються головними апаратами та елементами захисту за схемою замовлення; схеми вторинних з’єднань розробляються під кожний окремий проєкт. Виготовляється за власними технічними умовами.

Технічні характеристики (серійне виконання 6 / 10 / 20 кВ)

Параметр	Значення
Номінальна напруга	6 / 10 / 20 кВ (серійно); 35 кВ (під замовлення за ТУ)
Найбільша робоча напруга	7,2 / 12 / 24 кВ (серійно); 40,5 кВ (під замовлення)
Номінальний струм головних кіл (6 / 10 / 20 кВ)	630 / 1000 А
Електродинамічна стійкість головних кіл (6 / 10 кВ)	51 кА (для 10 кВ — 63 кА)
Термічна стійкість головних кіл, 3 с (6 / 10 кВ)	20 кА (для 10 кВ — 25 кА)
Струми КЗ для 20 кВ; номінальний струм та струми КЗ для 35 кВ	під проєкт / ТЗ
Тип комутації	вакуумний вимикач (тип під проєкт)
Виконання (габарити)	КСО-393 / 393В / 393ВМ / 393М-В / 272 / 285 / 20 / 219 / 35; звужене «У» — 650 мм
Нормативна база	Власні технічні умови

КСО чи КРУ: що обрати для РУ 6–10 кВ

Ознака	КСО-Е	КРУ
Обслуговування	одностороннє, з фасаду	двостороннє
Головні апарати	стаціонарні	викотні візки
Габарит і вартість	компактніше й дешевше	менш компактне й дорожче
Типове застосування	внутрішня установка в ЗРУ/ЗТП	об’єкти з вимогою резервування
Комутація	вакуумні вимикачі та роз’єднувачі; елегазового (SF6) виконання немає	немає даних на цій сторінці

Яка схема КСО-Е потрібна вашому об’єкту

Задача на об’єкті	Схеми ряду	Габарит
Ввести або відвести лінію, комутація без навантаження	01 · 02 (роз’єднувач)	1900 × 800 × 800; 02В — 2200
Вмикати й вимикати приєднання під навантаженням	03 · 04 (вимикач навантаження, у 04 — запобіжники ПКТ)	1900 × 800 × 800; «В» — 2200
Потрібен облік або живлення захисту	05 · 06 (трансформатор струму ТОЛ)	1900 × 800 × 800
Потрібне вимірювання напруги / трансформатори напруги	07 · 08 · 09 · 11 · 13	1900 × 800 × 800; «В», «С» — 2200
Потрібне живлення власних потреб об’єкта	12 · 23 (трансформатор ОМП/ОЛС/ТМГ/ТСЛУ, 10–40 кВА)	12 — 2200; 23 — 1900, «В»/«С» — 2200
Потрібна комутація струмів КЗ	14 · 17 · 18В · 19В · 20В · 21В (вакуумний вимикач, BB/TEL)	2200 × 800 × 800
Секціонування шин, заземлення	28 · 29 · 30 · 15Л · 15П	1900 × 800 × 800
Кабельна збірка, з’єднання рядів	22 · 22В · шинний міст ШМ / ШМР (L = 2000 / 2500 / 3000 мм)	1900 і 2200 × 800 × 800
Те саме, але клас 20 кВ	власний ряд схем 20 кВ (01–06, 12, 14, 17В, 22П/22Л)	габарит 7 — 2310 × 1000 × 1000

Точне позначення уточнюємо за вашою однолінійною схемою: надішліть її або опитувальний лист. Разом зі схемою потрібні клас напруги (6, 10 або 20 кВ) і номінальний струм головних кіл — 630 або 1000 А.

Конкретні схеми головних кіл, апарати та габарит підбираються під ваш проєкт. Надішліть опитувальний лист — підготуємо рішення.

Виконання: схеми головних кіл

Шукати своє виконання в цьому списку не обов'язково — ми робимо будь-яке. За 11 років власного виробництва ми виготовили всі схеми серії й виготовляємо будь-яку з них зараз: на 6, 10 і 20 кВ, зі струмом головних кіл 630 і 1000 А. Від найпростішої камери з роз'єднувачем до камери з вакуумним вимикачем, вимірювальної з трансформаторами напруги та камери власних потреб із вбудованим трансформатором на 10–40 кВА.

Якщо у вашій специфікації стоїть схема з літерою — 03А, 11В, 17В — це та сама схема в модифікації, і вона теж наша. Точне позначення уточнюємо за вашою однолінійною схемою: надішліть її або опитувальний лист.

Як читається позначення

Повне позначення камери виглядає так:

КСО-Е-393-17В / 20 / 0,63 У3

Частина	Що означає
КСО-Е	камера збірна одностороннього обслуговування
393	конструктив (габарит)
17В	номер схеми головних кіл — це і є виконання
20	номінальна напруга, кВ
0,63	номінальний струм головних кіл, кА (0,63 або 1,0)
У3	кліматичне виконання й категорія розміщення за ГОСТ 15150-69

У специфікаціях і паспортах ту саму камеру часто записують інакше — КСО-Е-393 17В/10/630-393В, зі струмом в амперах і повтореним конструктивом у хвості. Це один і той самий виріб.

Схеми на 6 і 10 кВ

Габарити наведені як В × Ш × Г, мм. Літери А / В / С — модифікації тієї самої схеми: як правило додається ОПН і/або змінюється висота камери.

Габарити за виконаннями

Виконання	Габарит (В × Ш × Г), мм
КСО-Е-393	1900 × 800 × 800
КСО-Е-393В	2200 × 800 × 800
КСО-Е-393ВМ	2400 × 800 × 800
КСО-Е-393М/В	2200 × 650 × 800
КСО-Е-272	2920 × 1000 × 1200
КСО-Е-285	2770 × 1000 × 1100
КСО-Е-393 на 20 кВ	2100 × 1000 × 1000 (корпус; з вводами зверху — 2310)

Габаритні розміри за замовленням можуть змінюватися (примітка каталогу).

Ввідні та лінійні з роз'єднувачем

Схема	Що робить у схемі	Габарит
01 · 01А · 01В · 01С	Ввід або лінія з роз'єднувачем — найпростіша камера ряду; у модифікаціях додається ОПН	1900 × 800 × 800
02 · 02А · 02В · 02С	Те саме з іншим компонуванням роз'єднувача; у модифікаціях + ОПН	1900 × 800 × 800; 02В — 2200 × 800 × 800

Лінійні з вимикачем навантаження

Схема	Що робить у схемі	Габарит
03 · 03А · 03В · 03С	Лінія з вимикачем навантаження — вмикає і вимикає приєднання під навантаженням; + ОПН	1900 × 800 × 800; 03В — 2200 × 800 × 800
04 · 04А · 04В · 04С	Лінія з вимикачем навантаження та запобіжниками ПКТ — захист приєднання плавкими вставками; + ОПН	1900 × 800 × 800; 04В — 2200 × 800 × 800
05 · 05А	Те саме з трансформатором струму ТОЛ — облік або живлення захисту; + ОПН	1900 × 800 × 800
06 · 06А	Вимикач навантаження + ТОЛ + ПТ; + ОПН	1900 × 800 × 800

Вимірювальні та з трансформаторами напруги

Схема	Що робить у схемі	Габарит
07 · 07А	Вимірювання: роз'єднувач і ОЛСП (або 3 × ЗНОЛП, або 2 × НОЛП)	1900 × 800 × 800
08	Вимикач навантаження і 3 × ЗНОЛП (або 2 × НОЛП)	1900 × 800 × 800
09	Вимикач навантаження, ТОЛ і 3 × ЗНОЛП (або 2 × НОЛП)	1900 × 800 × 800
11 · 11А · 11В · 11С	Роз'єднувач, запобіжники ПКН і 3 × ЗНОЛ (або НТАМИ, або НАМИТ); + ОПН	1900 × 800 × 800; 11В, 11С — 2200 × 800 × 800
13 · 13А · 13В · 13С	Роз'єднувач, ОЛСП і 3 × ЗНОЛП; + ОПН	1900 × 800 × 800; 13В, 13С — 2200 × 800 × 800

З трансформатором власних потреб

Схема	Що робить у схемі	Габарит
12 · 12А · 12В · 12С	Живлення власних потреб: ПКН (ПКТ) і трансформатор ОМП (або ОЛС, ТМГ, ТСЛУ); є варіант із вакуумним вимикачем і варіант із заземлювачем	2200 × 800 × 800
23 · 23А · 23В · 23С	Власні потреби через роз'єднувач і трансформатор ОМП (або ОЛС, ТМГ, ТЛС); + ОПН	1900 × 800 × 800; 23В, 23С — 2200 × 800 × 800

З вакуумним вимикачем

Схема	Що робить у схемі	Габарит
14 · 14А · 14В · 14С	Роз'єднувач і вакуумний вимикач — приєднання з повноцінною комутацією струмів КЗ	2200 × 800 × 800
17 · 17А · 17В	Вакуумний вимикач: BB/TEL у схемі 17, вакуумний вимикач у модифікаціях 17А і 17В	2200 × 800 × 800
18В	BB/TEL і 2 × НОЛП	2200 × 800 × 800
19В	BB/TEL, 2 × НОЛП і ОЛСП	2200 × 800 × 800
20В	BB/TEL і ОЛСП	2200 × 800 × 800
21В	BB/TEL і 3 × ЗНОЛП	2200 × 800 × 800

Секційні та роз'єднувальні

Схема	Що робить у схемі	Габарит
14 (П/Л)	Роз'єднувач у правому або лівому виконанні	1900 × 800 × 800
15Л · 15П	Заземлювач у лівому або правому виконанні	1900 × 800 × 800
28 · 29 · 30	Секційні: роз'єднувачі із заземлювачами, три компонування	1900 × 800 × 800

Елементи ряду

Позначення	Що це	Габарит
22 · 22В	Камера кабельної збірки	1900 × 800 × 800 і 2200 × 800 × 800
ШМ · ШМР	Шинний міст: ШМ-1 (ШМР-1) L = 2000 мм · ШМ-2 (ШМР-2) L = 2500 мм · ШМ-3 (ШМР-3) L = 3000 мм. Літера «Р» — з роз'єднувачами; L — відстань між фасадами камер	—

Схеми на 20 кВ

Клас 20 кВ — не виняток і не «під замовлення»: це власний ряд схем зі своїм конструктивом і своєю апаратурою. Камери 20 кВ виконуються в габариті 7 — 2310 × 1000 × 1000 мм. Апаратура: роз'єднувачі OW-24, вимикачі навантаження OM-24 і OMB-24, вакуумні вимикачі HGV-6141F, обмежувачі перенапруги ОПНп-20/24, трансформатори струму ТОЛУ-20.

Ввідні та лінійні з роз'єднувачем

Схема	Що робить у схемі
01 · 01А · 01В · 01С	Ввід або лінія з роз'єднувачем OW-24-8-Р-UD; + ОПНп-20/24
02 · 02А · 02В · 02С	Те саме з роз'єднувачем OW-24-8-Р-UD/UG; + ОПНп-20/24

Лінійні з вимикачем навантаження

Схема	Що робить у схемі
03 · 03А · 03В · 03С	Лінія з вимикачем навантаження OM-24-Р-UD; + ОПНп-20/24
04 · 04А · 04В · 04С	Лінія з вимикачем навантаження OMB-24-Р-BD-UD; + ОПНп-20/24
05 · 05А	Вимикач навантаження і трансформатор струму ТОЛУ-20; + ОПНп
06 · 06А	Вимикач навантаження OM-24 або OMB-24 і ТОЛУ-20; + ОПНп

З трансформатором власних потреб і з ТН

Схема	Що робить у схемі
12 · 12А · 12В · 12С	Власні потреби: ПКН (ПКТ) і трансформатор ТСЛУ; варіант «роз'єднувач + ПКН + ОПН + 3 × ЗНОЛ-20»; варіант «роз'єднувач + вакуумний вимикач HGV-6141F + ТОЛУ-20»

З вакуумним вимикачем

Схема	Що робить у схемі
14 · 14А · 14В · 14С	Роз'єднувач OW-24-8-Р-UD, вакуумний вимикач HGV-6141F і ТОЛУ-20
17В	Роз'єднувачі OW-24-8-Р-UD, вакуумний вимикач HGV-6141F і ТОЛУ-20

Роз'єднувальні та елементи ряду

Позначення	Що це
14 (П/Л)	Роз'єднувач OW-24-8-Р-UD/UG у правому або лівому виконанні
22П · 22Л	Камера кабельної збірки, 2310 × 1000 × 1000 мм
ШМ	Шинний міст: ШМ-1 L = 2000 мм · ШМ-2 L = 2500 мм · ШМ-3 L = 3000 мм

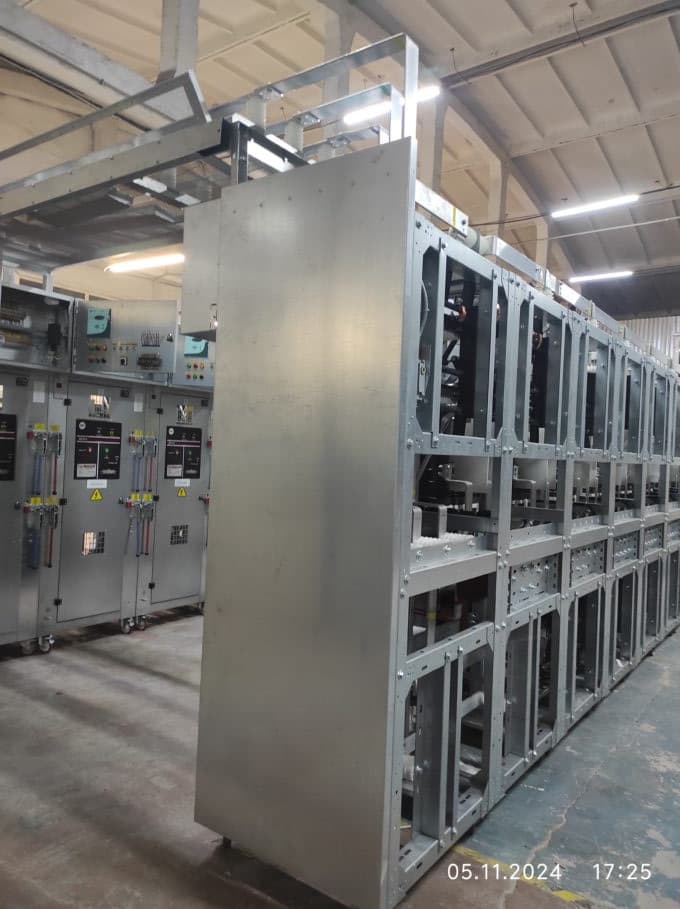

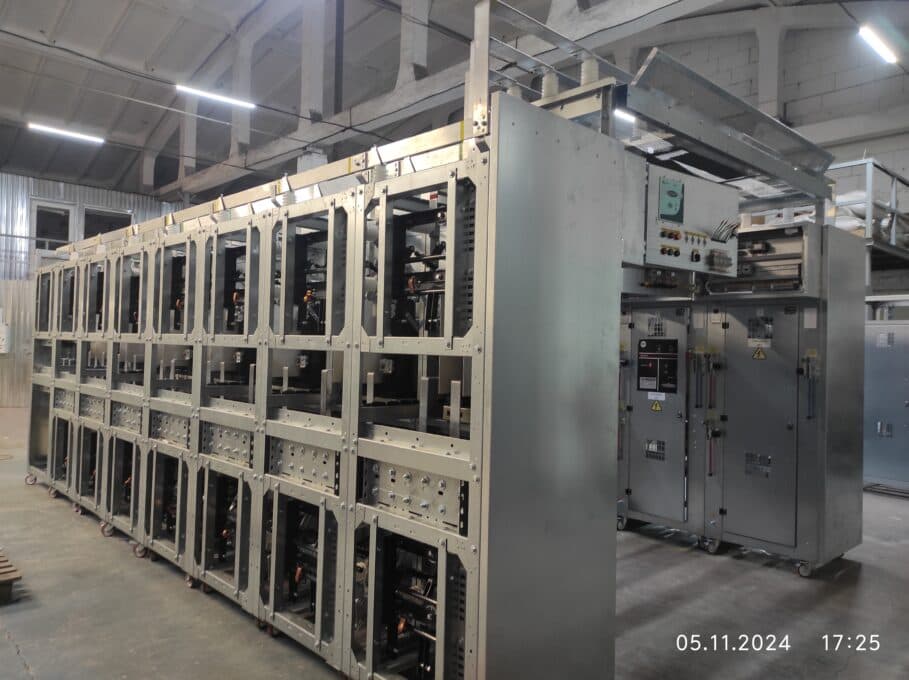

Конструктиви серії 393

«393» — це не один корпус, а сімейство конструктивів. Схема головних кіл підбирається окремо, конструктив окремо.

Конструктив	Розміри Ш × Г × В, мм
КСО-Е-393	800 × 800 × 1900
КСО-Е-393В	800 × 800 × 2200
КСО-Е-393ВМ	800 × 800 × 2400
КСО-Е-393(М/В)	650 × 800 × 2200
КСО-Е-393 на 20 кВ (габарит 7)	1000 × 1000 × 2310

Будь-яка схема з цього переліку виготовляється на 6, 10 або 20 кВ під струм 630 або 1000 А. Надішліть однолінійну схему або опитувальний лист — підберемо схему, конструктив і номінал під ваш проєкт.

Габаритні розміри

Сітка схем

Показати всі зображення (25)

Опис та призначення

КСО-Е — це збірні комірки одностороннього обслуговування для розподільчих пристроїв напругою 6, 10 і 20 кВ (внутрішня установка, ЗРУ/ЗТП); виконання на 35 кВ — під замовлення за технічними умовами. Комутація — стаціонарні вакуумні вимикачі та роз’єднувачі; елегазового (SF6) виконання немає. Призначені для РП підприємств, ТП і ЦРП — прийом, облік і розподіл електроенергії з частими комутаціями. Підходять проєктувальникам, підрядникам та промисловим замовникам. Перевага LK Energy — власне виробництво щитового обладнання в Одесі з 2015 року: номінали й однолінійні схеми комірок виготовляємо під проєкт/ТЗ замовника, з монтажем і пусконалагодженням.

Технічний паспорт (PDF) ↓Опитувальний лист для розрахунку →

Підбір за 5 питань

Підберіть обладнання під ваш об’єкт

Відповідайте — і ми повернемось із конфігурацією та орієнтовною ціною під ваш об’єкт.

Питання 1 з 5

Який виріб потрібен?

Питання та відповіді

Часті запитання

На яку напругу LK Energy Group виготовляє комірки КСО-Е?

Серійно LK Energy Group виготовляє КСО-Е на 6, 10 і 20 кВ; виконання на 35 кВ — під замовлення за технічними умовами. Номінали (струм головних кіл, струми КЗ, схема комірки) підбираємо під проєкт або технічне завдання замовника.

Які комутаційні апарати застосовуються в КСО-Е?

Стаціонарні вакуумні вимикачі та роз’єднувачі; конкретний тип вимикача підбирається під проєкт. Елегазового (SF6) виконання немає — лише вакуумна комутація.

Чи можна замовити комірку під конкретну однолінійну схему?

Так. КСО-Е — це обладнання під замовлення: габарити, номінальний струм і схему комірки виготовляємо за вашим проєктом чи ТЗ. Перед замовленням узгодьте характеристики з нашим інженером.

Чим КСО відрізняється від КРУ?

КСО має одностороннє обслуговування з фасаду та стаціонарні апарати — компактніше й дешевше, для внутрішньої установки в ЗРУ/ЗТП. КРУ — з викотними візками й двостороннім обслуговуванням, для об’єктів з вимогою резервування. Деталі — у таблиці порівняння на сторінці.

Скільки часу займає виготовлення і яка гарантія?

Орієнтовний термін виготовлення — близько 1 місяця залежно від схеми та завантаження. Гарантія — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років. Монтаж і пусконалагодження виконують наші фахівці.

Як купити комірку КСО-Е і що потрібно для розрахунку?

Порядок такий: заявка → розрахунок → комерційна пропозиція → договір → виготовлення → відвантаження. Для розрахунку потрібні: однолінійна схема або перелік комірок; напруга (6, 10 чи 20 кВ); номінальний струм головних кіл і збірних шин; тип вимикача та схема головних кіл кожної комірки. Орієнтовна ціна на цій сторінці — від 40 000 грн; точну суму рахуємо за вашою схемою. Орієнтовний термін виготовлення — близько 1 місяця залежно від схеми та завантаження.
