Комплект для закритої трансформаторної підстанції: РУ-10 кВ на камерах КСО-Е та щит 0,4 кВ із панелей ЩО-90
18 виробів для двотрансформаторної ЗТП з одного заводу: 7 камер КСО-Е з шинним мостом, 7 панелей ЩО-90, шафа обліку, АВР і щиток освітлення. Виготовлено в Одесі, замовлення 2025 року.
Повна «начинка» двотрансформаторної ЗТП з одного заводу: сім камер КСО-Е 10 кВ із шинним мостом, сім панелей ЩО-90 на 0,4 кВ, шафа обліку, АВР власних потреб і щиток освітлення — 18 виробів, кожен зі своїм заводським паспортом. Виготовлено та випробувано на власному заводі в Одесі, замовлення 2025 року.
Задача
Замовнику потрібне було обладнання для закритої трансформаторної підстанції (ЗТП) з двома трансформаторами: розподільча установка 10 кВ, щит 0,4 кВ, облік і власні потреби. Вимоги типові для ЗТП міських мереж:
- двосекційна схема — два вводи, дві трансформаторні комірки, резерв на розвиток;
- повна комплектність — від комірок 10 кВ до щитка освітлення, щоб на монтажі все зійшлося з проєктом без «дозбирання» з різних постачальників.
Рішення
Зробили комплект цілком, за однією конструкторською документацією:

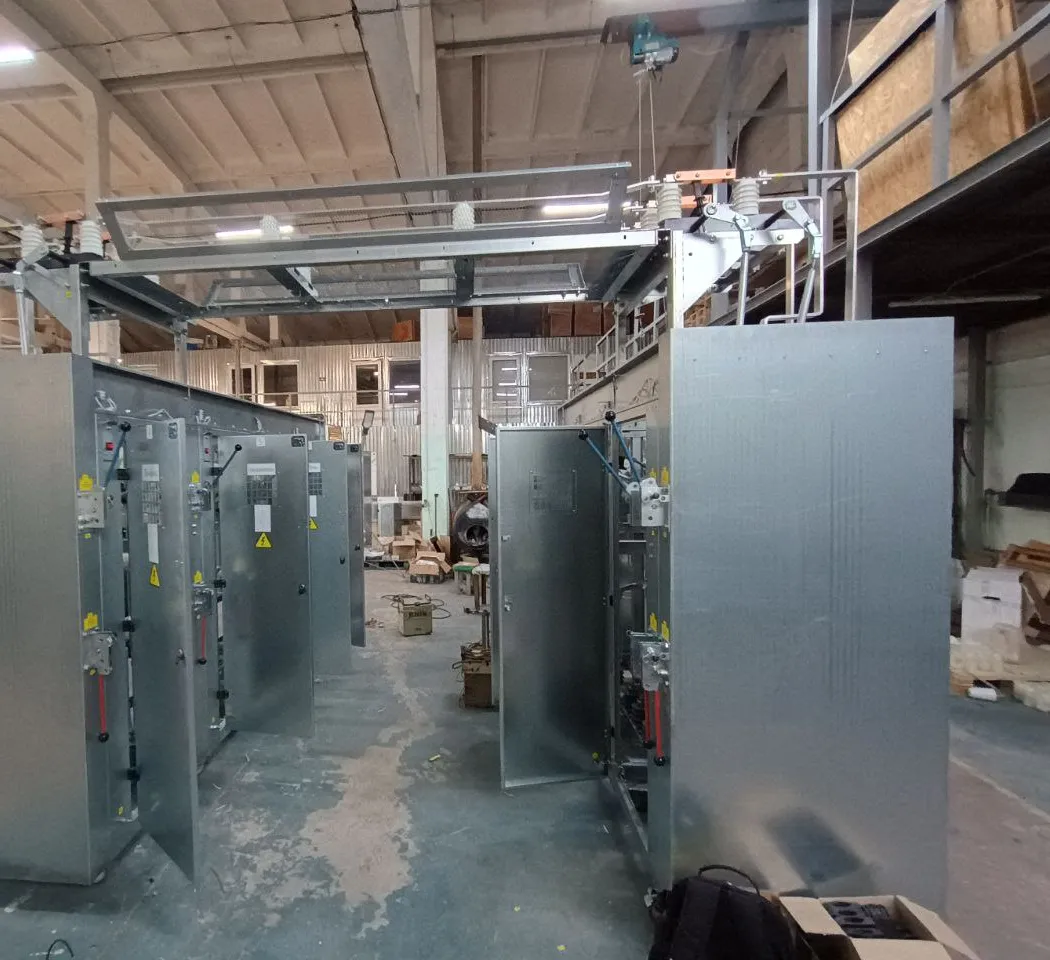

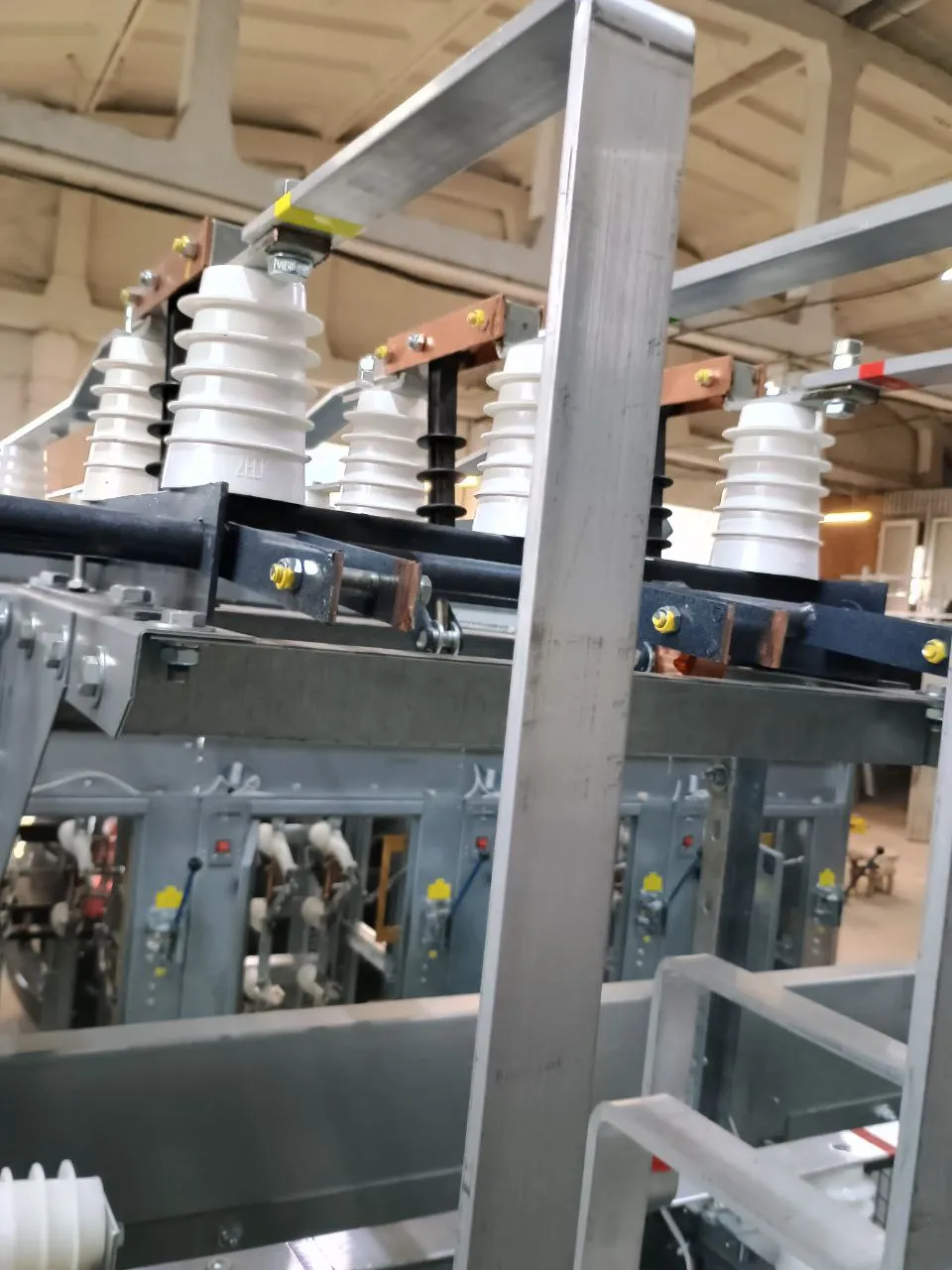

РУ-10 кВ — 7 камер КСО-Е серії 393 з шинним мостом між рядами:

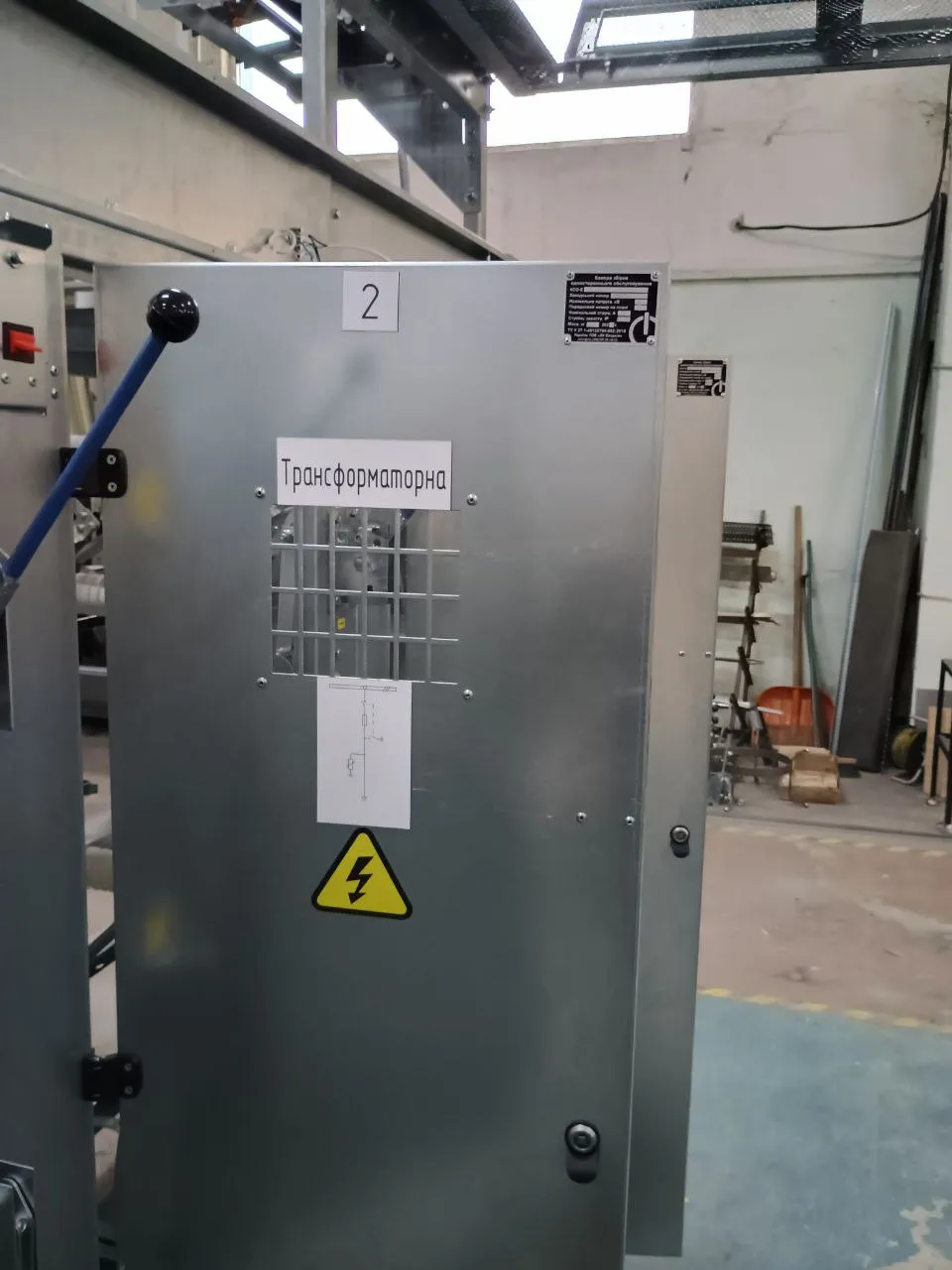

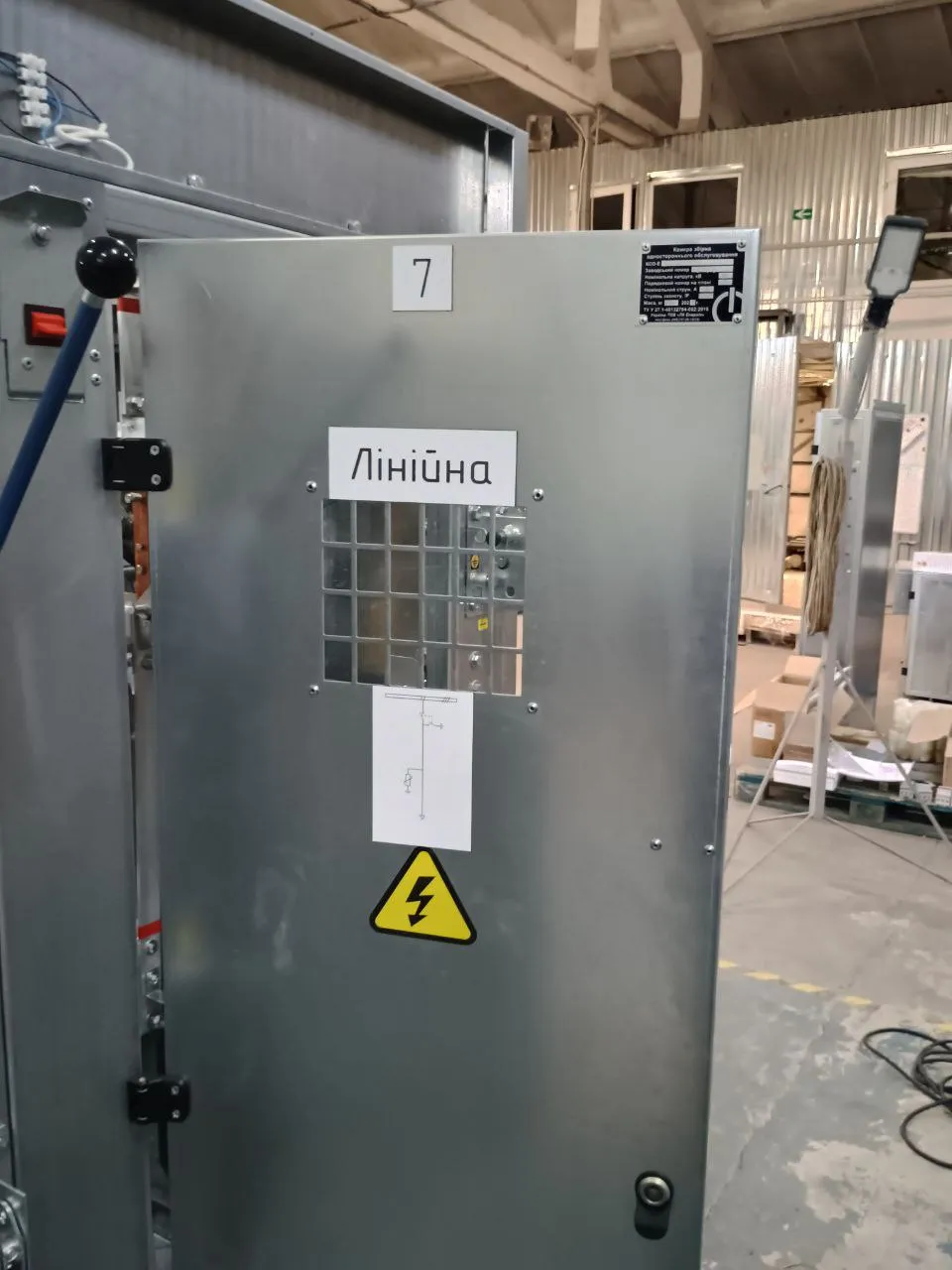

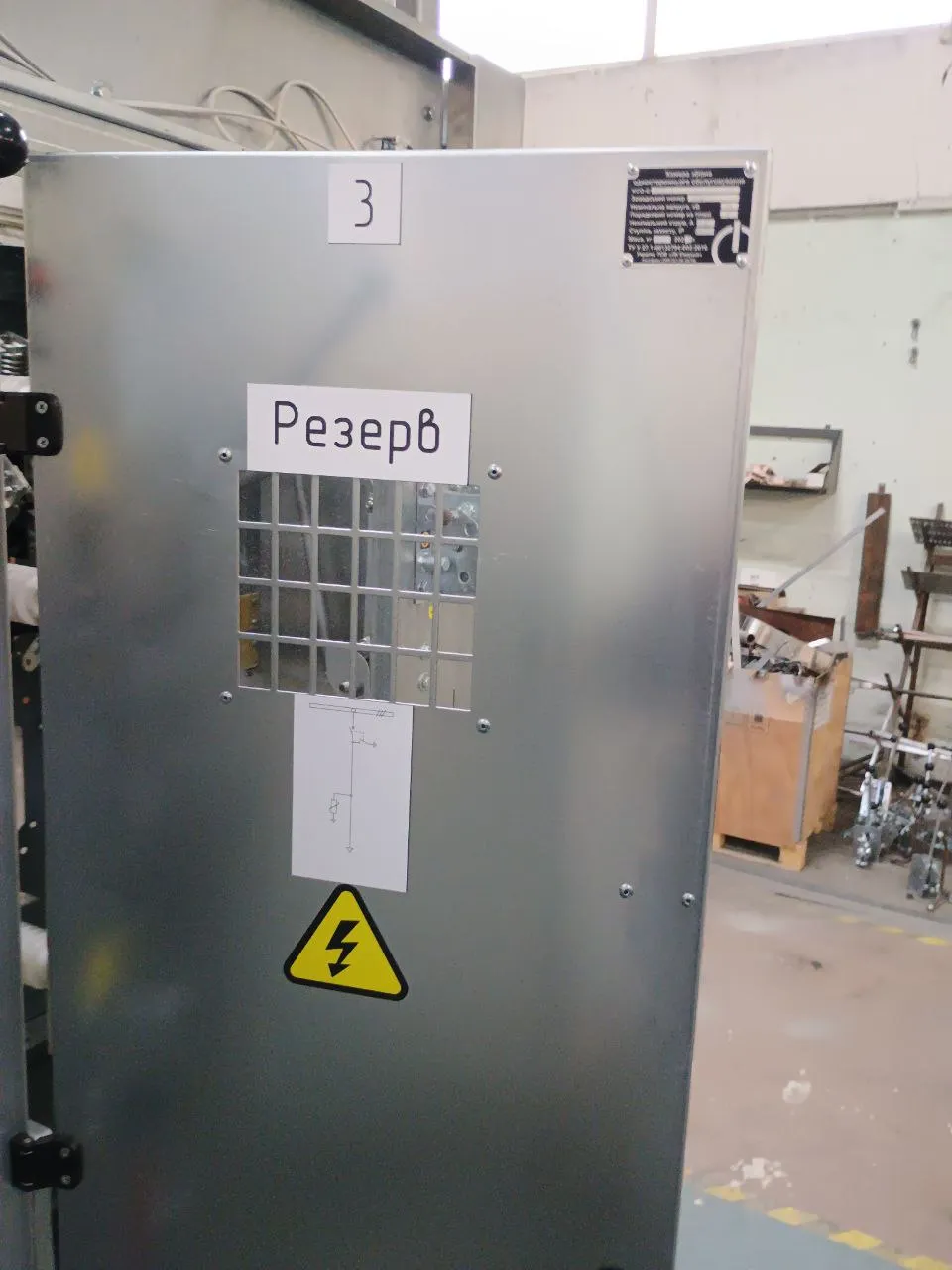

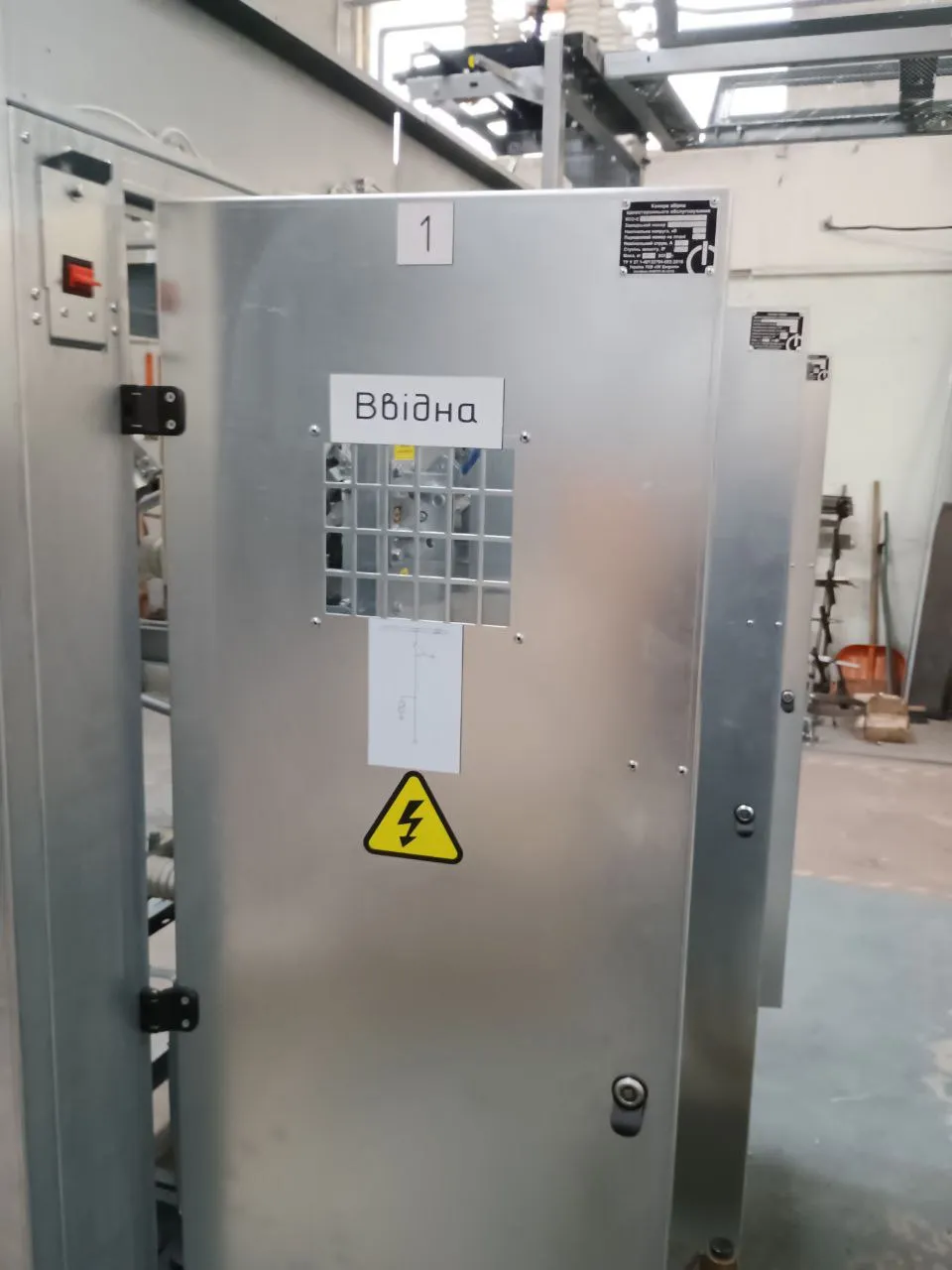

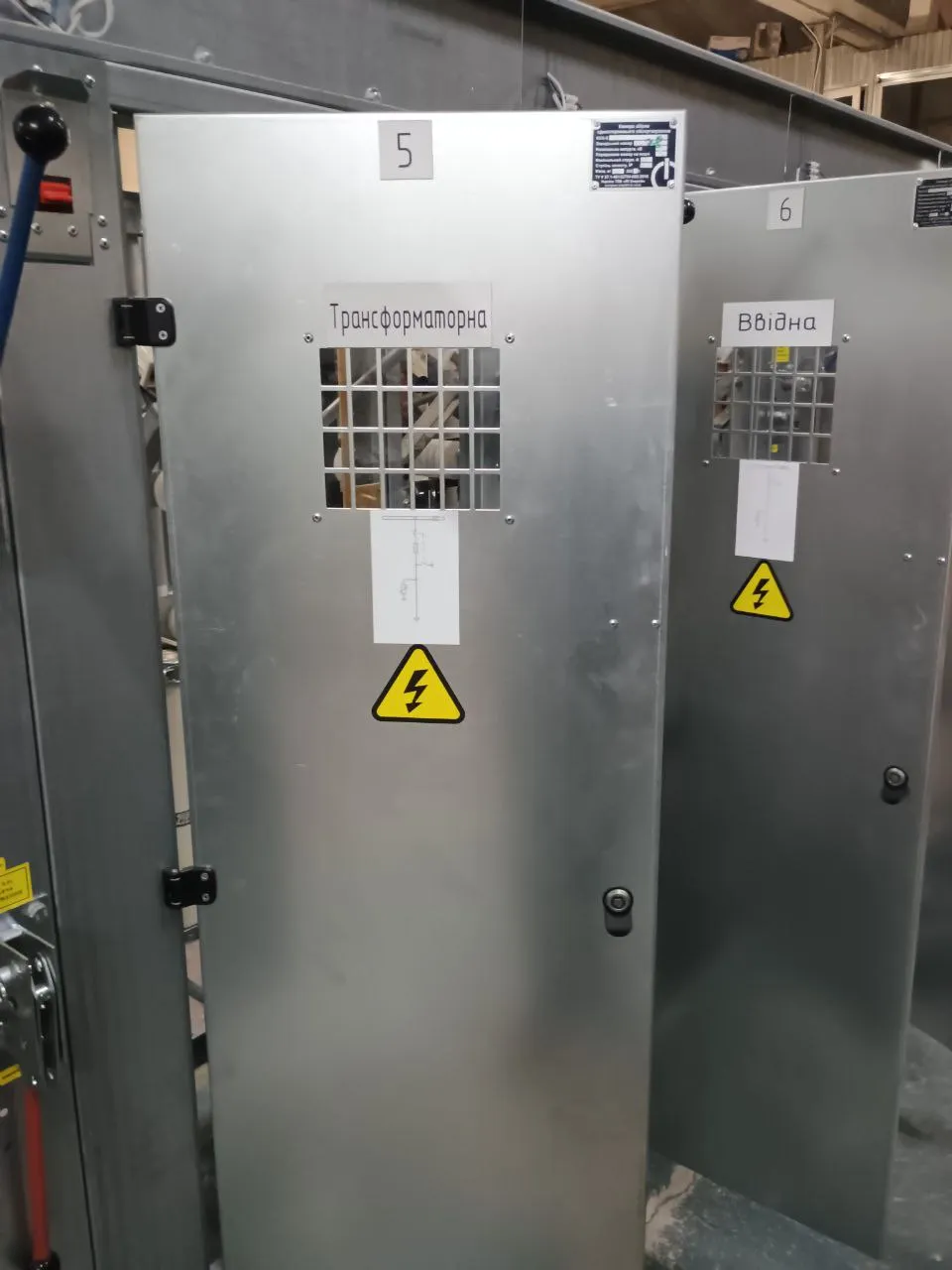

- 2 ввідні, 2 трансформаторні (з запобіжниками), 2 лінійні та комірка резерву;

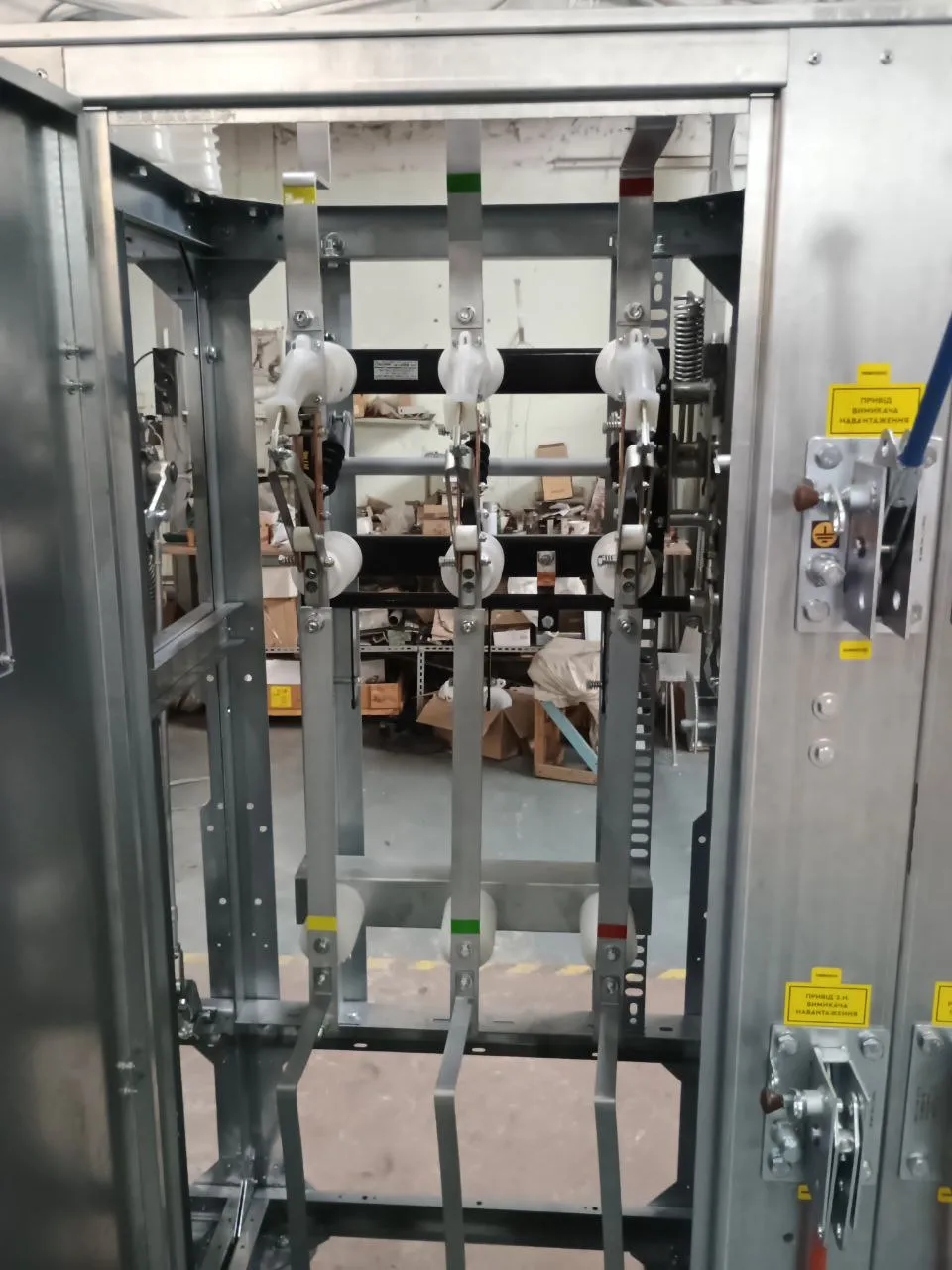

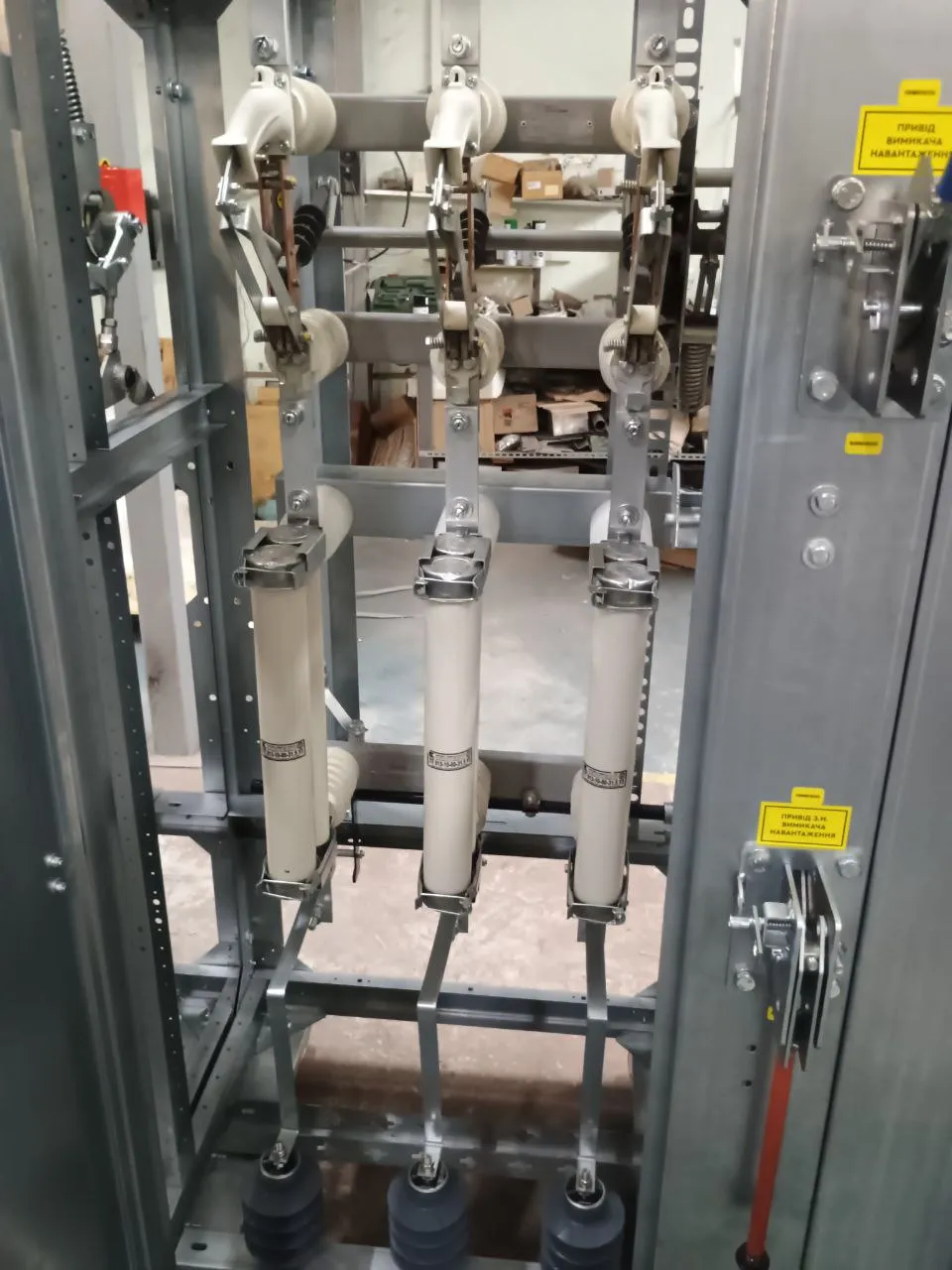

- у кожній камері — вимикач навантаження з роз'єднувачем на 630 А та обмежувачі перенапруг; трансформаторні комірки додатково з заземлювачем і запобіжниками;
- фазне маркування шин, мнемосхеми та таблички призначення на фасадах, оглядові вікна.
Щит 0,4 кВ — 7 панелей ЩО-90: дві ввідні панелі на 1600 А з повітряними автоматичними вимикачами (відключна здатність 65 кА) і трансформаторами струму, секційна панель, чотири лінійні панелі на 1250 А з рубильниками та запобіжниками.
Довкола щита — все, що потрібно для життя підстанції: шафа обліку, пристрій АВР для власних потреб, щиток освітлення та силовий ввідно-розподільчий ящик.

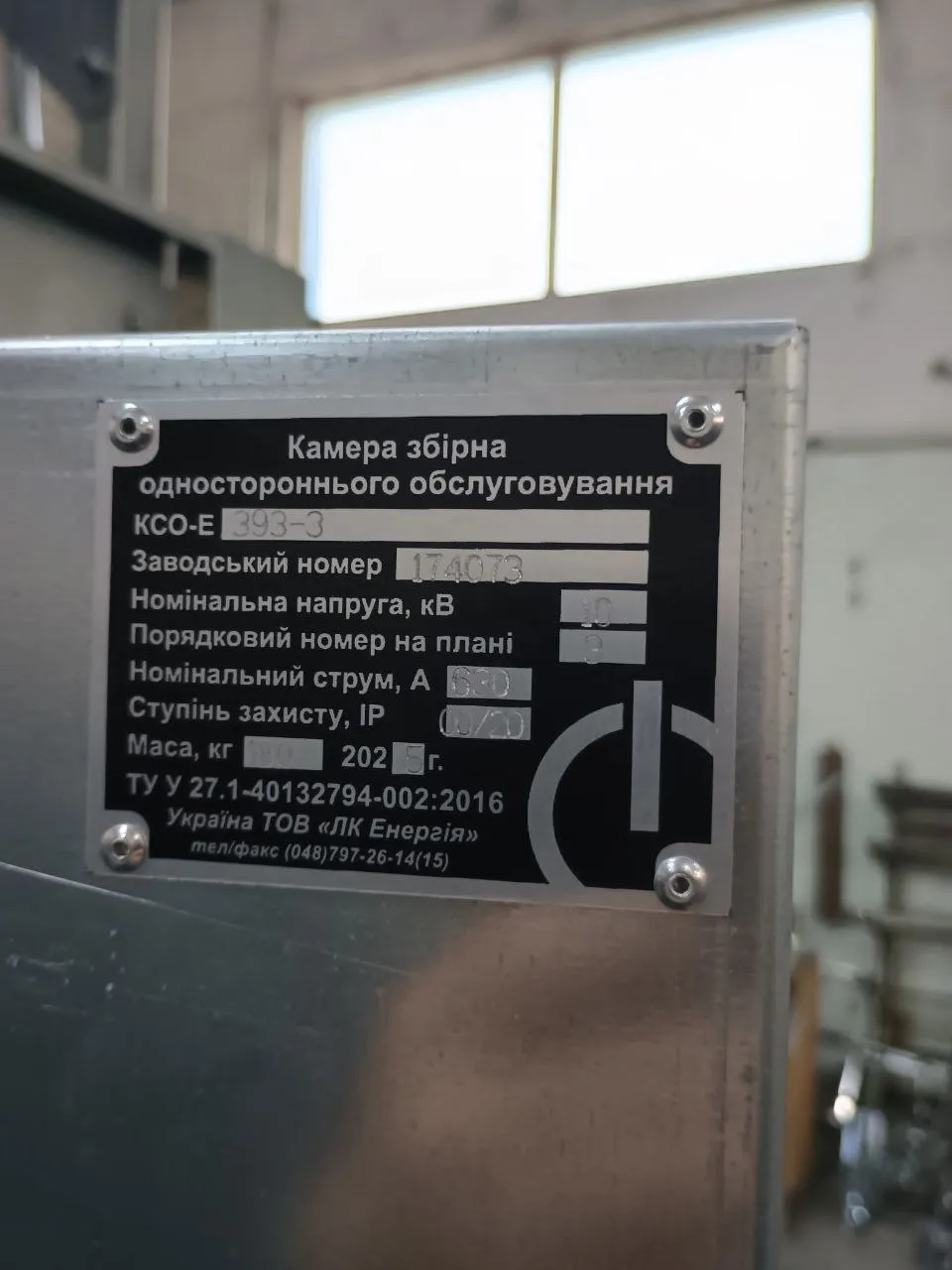

Кожен із 18 виробів має власний заводський паспорт із переліком апаратури та заводськими номерами комплектуючих — на об'єкті й через роки видно, що саме встановлено.
Для проєктантів: типові рішення «щит 0,4 кВ для ЗТП» та «РП-10 кВ на комірках КСО».
Цифри (з паспортів)
Камера КСО-Е-393 (РУ-10 кВ)
| Номінальна напруга | 10 кВ (найбільша робоча 11,2 кВ), 50 Гц |
| Номінальний струм головних кіл | 630 А |
| Номінальний струм відключення вимикача | 25 кА |
| Електродинамічна стійкість | 63 кА |
| Термічна стійкість (3 с) | 25 кА |
| Ступінь захисту | IP20 з фасаду |
| Габарити (В×Ш×Г) / маса | 2100×800×800 мм / до 180 кг |
| Склад РУ | 7 камер: 2 ввідні, 2 трансформаторні, 2 лінійні, 1 резерв |
| ТУ | У 27.1-40132794-002:2016 |
| Виготовлено | грудень 2025, м. Одеса |
Щит 0,4 кВ (панелі ЩО-90)
| Ввідні панелі ЩО 90-1105 | 2 шт, 1600 А, повітряний автоматичний вимикач 1600 А (65 кА) |
| Секційна панель ЩО 90-1308 | 1 шт, 1600 А |
| Лінійні панелі ЩО 90-1400/1403 | 4 шт, 1250 А, рубильники та запобіжники |
| Ступінь захисту | IP00, з фасаду IP20 |
| Габарити панелі (В×Ш×Г) | 2000×700×600 мм |
| ТУ | У 27.1-40132794-003:2016 |
Допоміжне обладнання: шафа обліку ШУ-15 (IP31) · пристрій АВР власних потреб АВР-200-32 (32 А, IP31) · щиток освітлення (16 А) · ящик силовий ввідно-розподільчий (125 А).
Фотозвіт: від зборки РУ до заводської таблички
