Готовий комплект принципових схем РЗА стадії Р для секції комірок КСО 10 кВ у виконанні на вакуумних вимикачах ВВ/TEL (ВВ/TEL-10/630-20У3) з мікропроцесорними терміналами РС83-АВ2: 34 аркуші — два вводи, секційний вимикач, відхідні лінії, секційний роз’єднувач зі схемою АВР власних потреб (АВР-СН), опитувальний лист і міжкоміркові зв’язки. Схеми розроблені інженерами ЛК Енерджи Груп за реальним проєктом реконструкції діючої ТП (2024 рік). PDF — у вільному доступі нижче, DWG — після короткої реєстрації.
Чим відрізняється виконання на ВВ/TEL
Це рішення — варіант нашого базового комплекту «РП-10 кВ на комірках КСО», де описано, що таке РП-10 кВ і коли застосовують схему з двома секціями шин. Тут — те саме завдання на іншій апаратній платформі та для іншого сценарію:
- Комутація ВВ/TEL замість ВВ-N10
- Кола керування та сигналізації адаптовані під привод вимикачів ВВ/TEL-10/630-20У3.
- Реконструкція діючої ТП, а не нове РП
- Компактна конфігурація з 6 комірок КСО серії КСО-Е (два вводи, дві відхідні лінії, секційний вимикач, секційний роз’єднувач) на дві секції шин.
- Власні потреби без окремих комірок ТВП
- Трансформатори власних потреб ОЛСПУ-2.5-10 У2 розміщені в комірках вводів, а в комірці секційного роз’єднувача виконано АВР власних потреб (АВР-СН) з контролем ізоляції вторинних кіл ТВП.
- Без вузла комерційного обліку
- у цьому виконанні кола обліку не передбачались. Якщо потрібен вузол обліку АСКОЕ з комірками ТН — див. флагманське рішення.
Технічні параметри рішення
- Номінальна напруга: 10 кВ, дві секції шин; збірні шини 630 А (АД31 5×50)
- Номінальний струм відключення: 20 кА
- Комірки: КСО серії КСО-Е, шинні та лінійні роз’єднувачі РР/EL-РР-ОЗ-10-630(1000)-25У2
- Комутація: вакуумні вимикачі ВВ/TEL-10/630-20У3
- Захист: мікропроцесорні термінали РС83-АВ2
- Вимірювання: ТТ ТОЛУ-10 з обмотками 0,5S/10Р (300/5 — вводи та СВ, 200/5 — лінії), ТТ нульової послідовності ТЗЛУ-125-1 30/1 на відхідних лініях
- Обмеження перенапруг: ОПН-10/12/10/550 УХЛ1
- Власні потреби: ТВП ОЛСПУ-2.5-10 У2 у комірках вводів + АВР-СН
- Оперативні кола: керування та сигналізація ~220 В 50 Гц, освітлення відсіків ~36 В
- Рік розробки: 2024, стадія Р, мова схем — українська, формат DWG (AutoCAD)
- Параметри конкретного виконання (номінальні струми, типи комірок) узгоджуються за опитувальним листом
Склад комплекту і завантаження
| № | Функція | Комірка | Апаратура | Аркушів | Схеми |
|---|---|---|---|---|---|

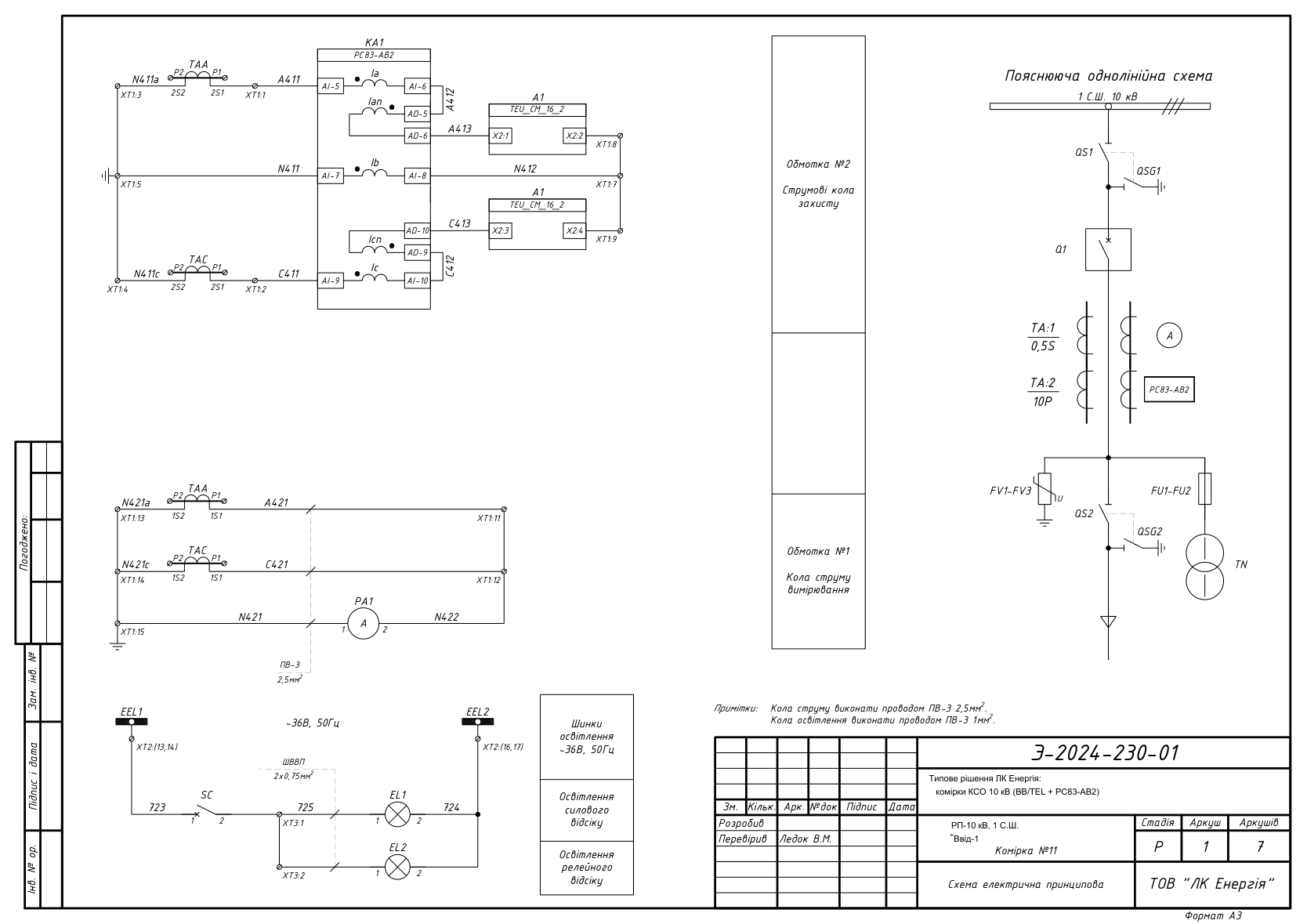

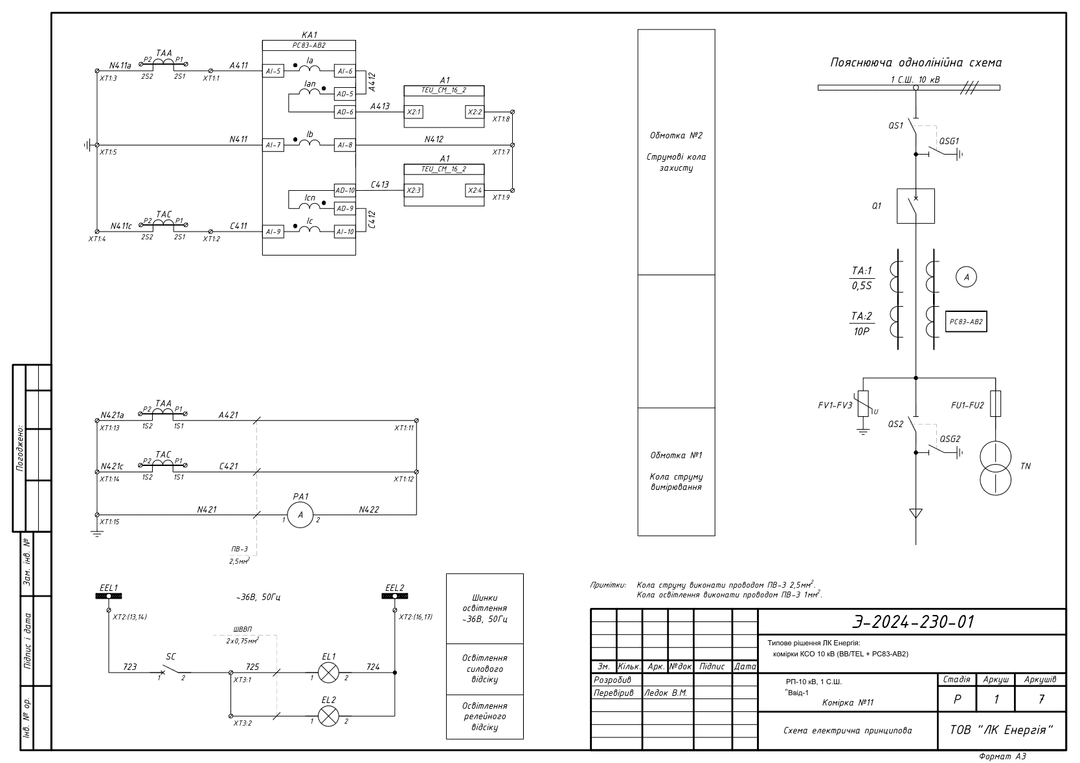

| 1 | Ввід-1, 1 С.Ш. | Комірка №11 | ВВ/TEL, РС83-АВ2, ТОЛУ-10 0,5S/10Р-300/5, ОЛСПУ-2.5-10 | 7 | |
| 2 | Ввід-2, 2 С.Ш. | Комірка №6 | ВВ/TEL, РС83-АВ2, ТОЛУ-10 0,5S/10Р-300/5, ОЛСПУ-2.5-10 | 7 | |
| 3 | Секційний вимикач | Комірка №9 | ВВ/TEL, РС83-АВ2, ТОЛУ-10 0,5S/10Р-300/5 | 8 | |
| 4 | Відхідна лінія, 1(2) С.Ш. | Комірка №10 (№7) | ВВ/TEL, РС83-АВ2, ТОЛУ-10 0,5S/10Р-200/5, ТЗЛУ-125-1 | 6 | |

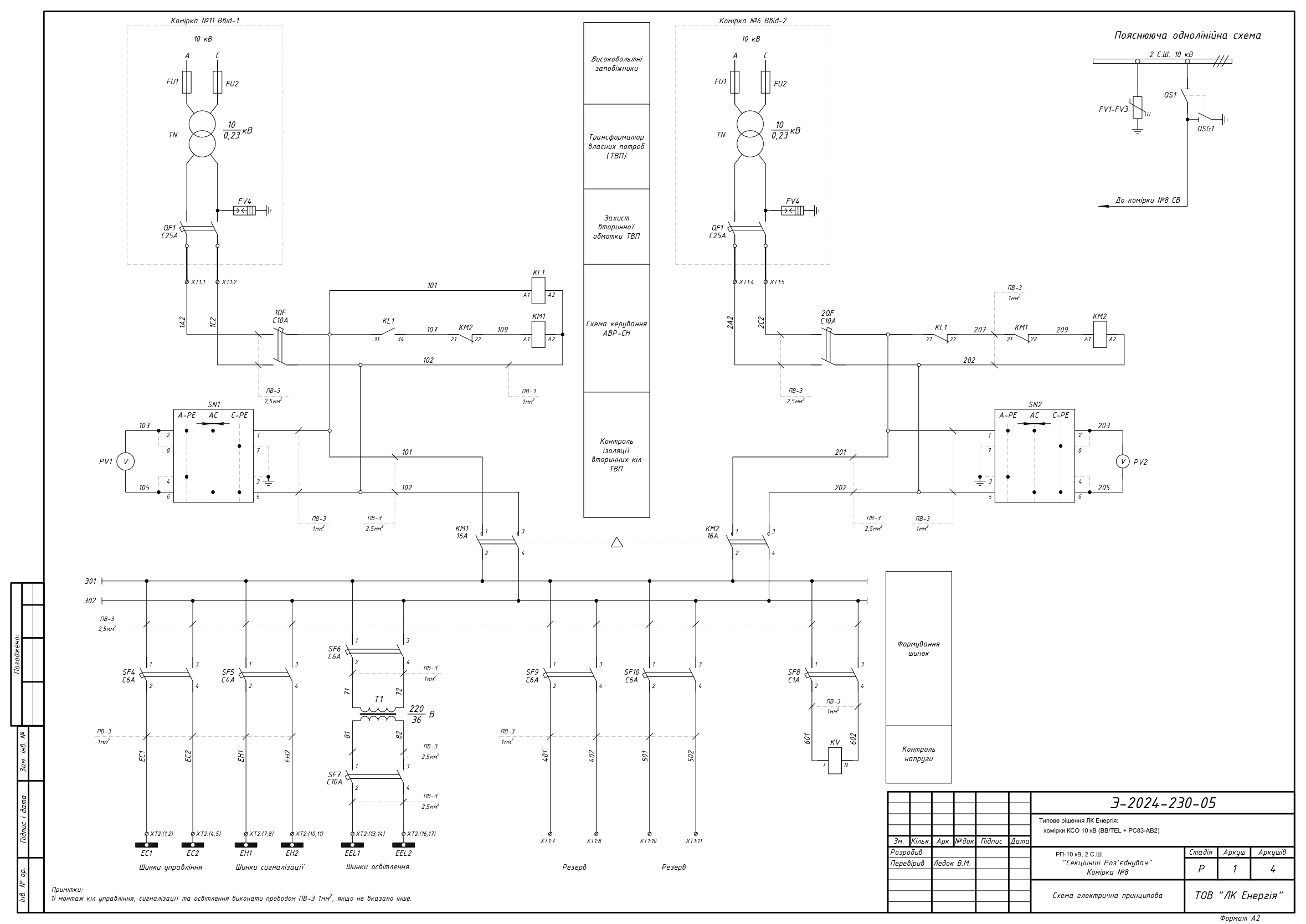

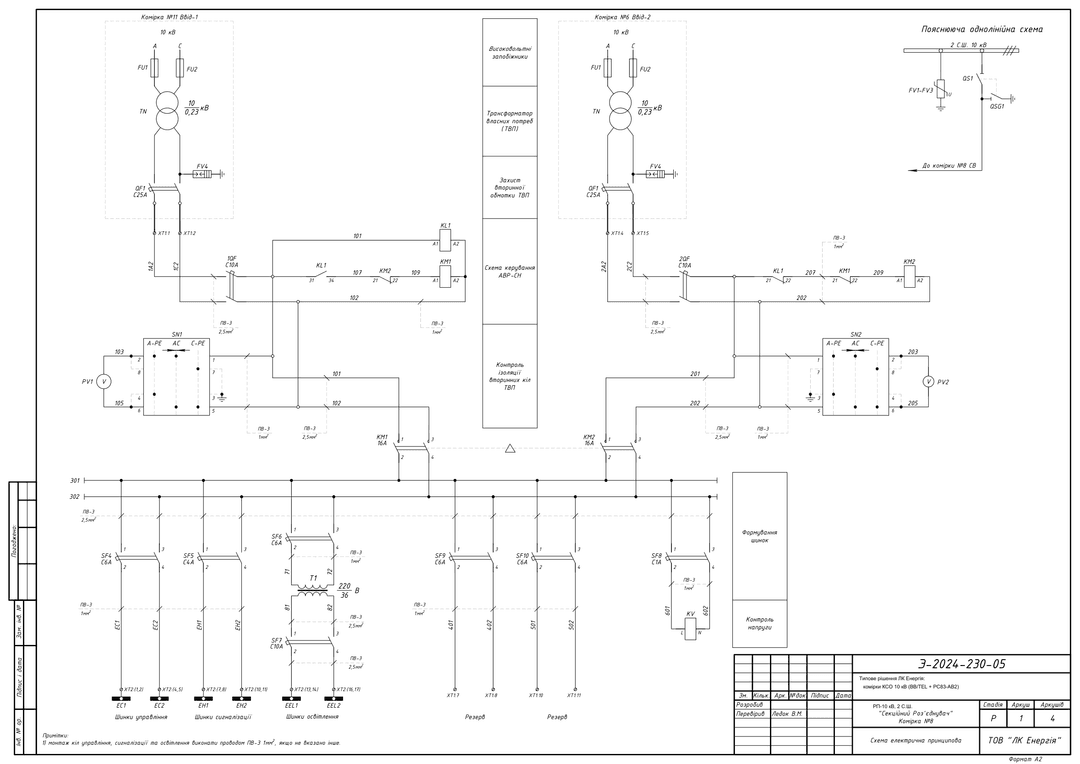

| 5 | Секційний роз’єднувач + АВР-СН | Комірка №8 | АВР-СН, контроль ізоляції кіл ТВП | 4 | |

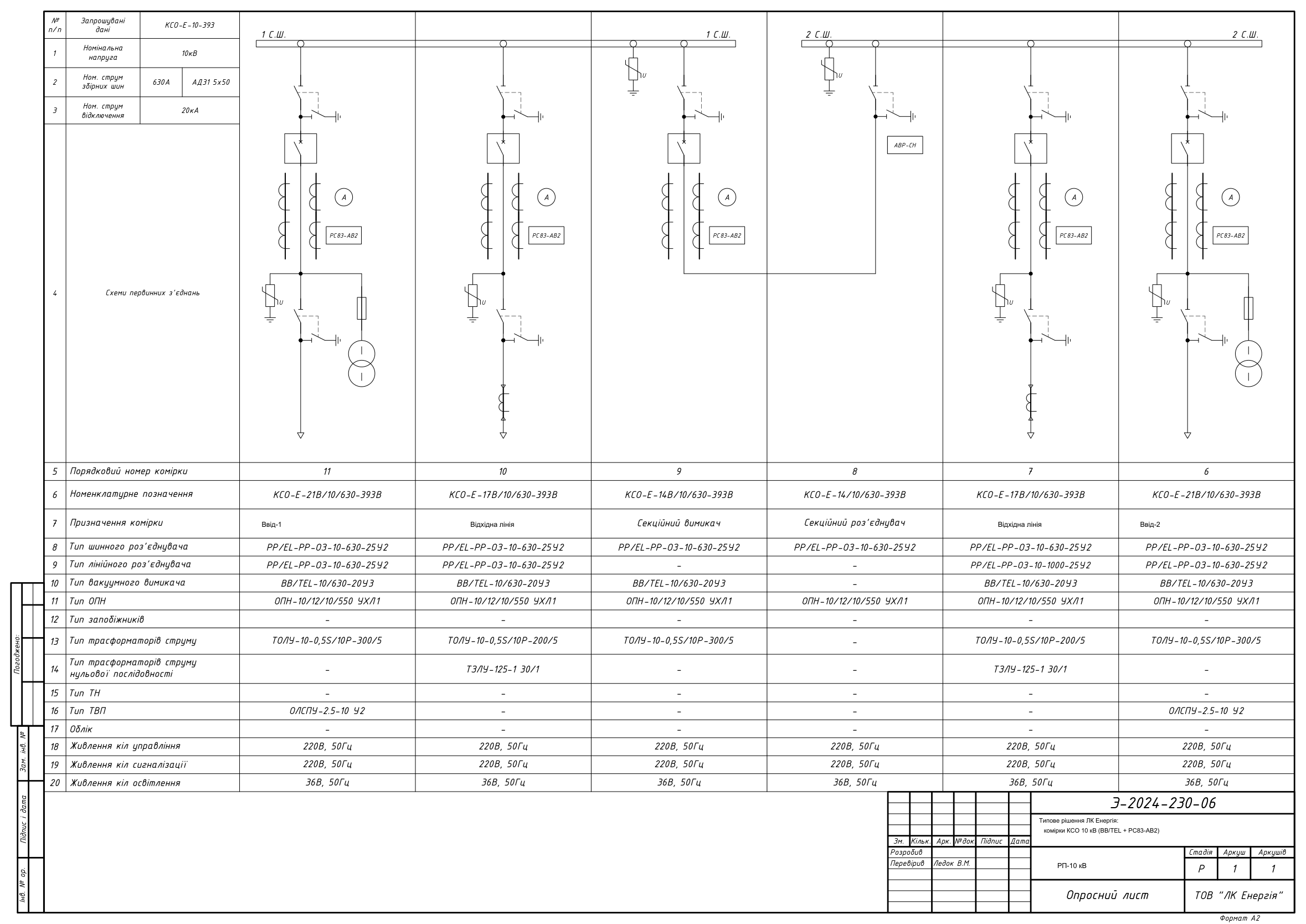

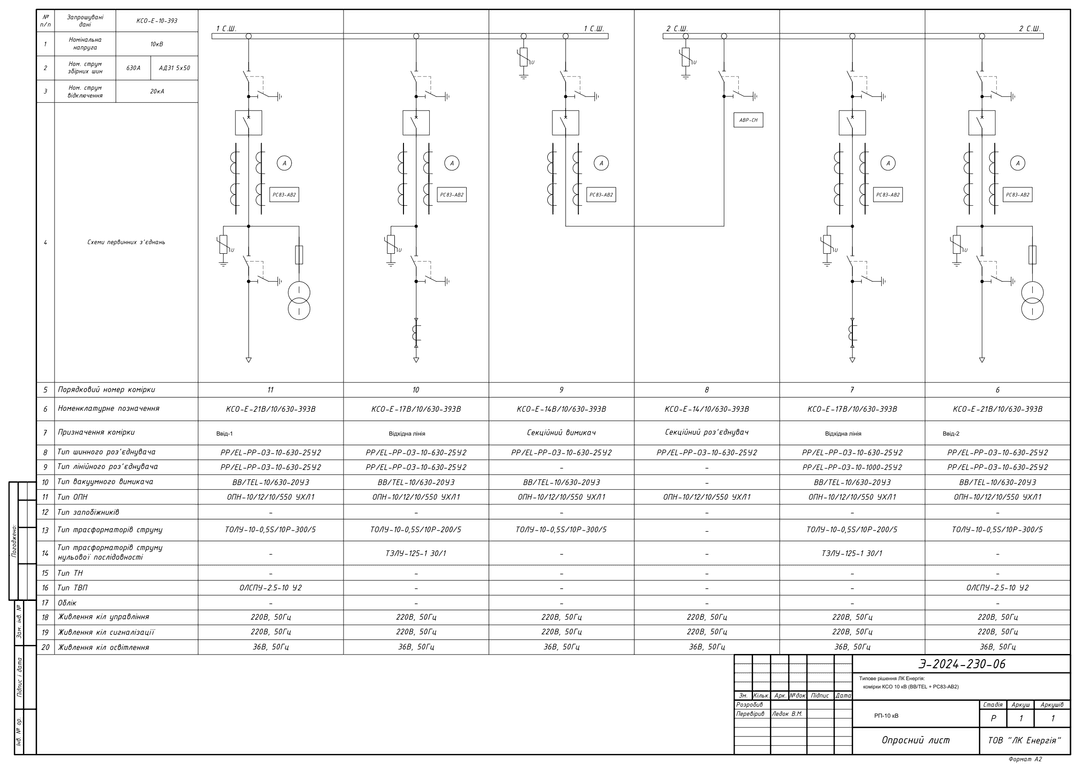

| 6 | Опитувальний лист (КСО-Е-10-393) | — | Однолінійні схеми всіх 6 комірок | 1 | |
| 7 | Міжкоміркові зв’язки | — | Кабельні зв’язки кіл управління і сигналізації | 1 | |
| 8 | План розташування обладнання | — | План приміщення РП з розташуванням комірок | 1 |
Розділи комірок з вимикачами містять принципові схеми кіл захисту і вимірювання, кіл керування та сигналізації, кіл освітлення відсіків і пояснювальну однолінійну схему.
Прев’ю схем
DWG-комплект після реєстрації
Повний DWG-комплект (Ввід-1, Ввід-2, секційний вимикач, відхідна лінія, секційний роз’єднувач, опитувальний лист, міжкоміркові зв’язки) надаємо безкоштовно після реєстрації. Для реєстрації потрібні ім’я, телефон і e-mail.
Часті питання
Чим це рішення відрізняється від виконання на ВВ-N10?
Базова схемотехніка РЗА на терміналах РС83-АВ2 та сама, але кола керування адаптовані під привод вакуумних вимикачів ВВ/TEL, конфігурація компактніша (6 комірок під реконструкцію діючої ТП), а власні потреби виконані на ТВП ОЛСПУ з АВР-СН замість окремих комірок ТВП. Повний базовий комплект на ВВ-N10 (108 аркушів, з ТН та вузлом обліку АСКОЕ) — на сторінці флагманського рішення.
Чи можна використати ці схеми у робочому проєкті?
Так — як типове рішення-основу. Прив’язку до конкретного об’єкта, розрахунок уставок РЗА, кабельний журнал та відповідність чинним ПУЕ/ДСТУ забезпечує проєктувальник. Схеми відповідають реальному проєкту реконструкції діючої ТП, розробленому у 2024 році.
Як отримати DWG-файли?
Натисніть «Отримати DWG» у блоці «Файли рішення» вгорі сторінки й пройдіть коротку реєстрацію (ім’я, телефон і e-mail). Як саме ви отримаєте комплект, вказано в тому ж блоці.
Чи виготовляє ЛК Енерджи Груп комірки КСО за цими схемами?
Так. Ми виробляємо комірки КСО/КРУ, шафи РУНН, панелі ЩО-90 на власному виробництві в Одесі — з 2015 року виготовлено понад 3000 одиниць обладнання. Допоможемо адаптувати рішення та заповнити опитувальний лист: +38 067 104 94 91.
Реалізовано: РП-10 кВ із телемеханікою: 17 камер КСО і канал до диспетчерської (Запоріжжя)
Реалізовано: РУ-10 кВ на 6 камерах КСО-Е з вакуумними вимикачами (Чорноморськ)
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, розрахунок уставок РЗА та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проєктувальник. ЛК Енерджи Груп не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
