Загальнопідстанційні пункти управління (ОПУ)

Загальнопідстанційний пункт управління (ОПУ) — це комплекс шаф і панелей, які реалізують схеми релейного захисту, автоматики, сигналізації, телемеханіки, електромагнітних блокувань та керування комутаційними апаратами підстанції. ОПУ може складатися як з однієї шафи, так і з великої серії шаф, об'єднаних у комплекс; приміщення, де розміщені тільки шафи ОПУ, називають залом (приміщенням) ОПУ.

LK Energy виготовляє шафи й панелі ОПУ (клас НКУ до 0,4 кВ) під конкретний проєкт — від однієї шафи до повного комплексу. На замовлення комплекс постачається разом із приміщенням: модульною будівлею (КРПЗ, окрема позиція поставки) зі зварних металевих каркасів, обшитих «сендвіч»-панелями; блок-контейнери стикуються болтовими з'єднаннями, тому загальні габарити споруди не обмежені розмірами окремого модуля. Будівля монтується на підготовлений замовником фундамент.

У залі ОПУ розміщуються:

• шафи і панелі з релейною апаратурою захисту, автоматики, сигналізації та керування, а також щити власних потреб підстанції (ЩВП/ЩСН);
• шафи з апаратурою високочастотного (ВЧ) зв’язку;
• шафи з апаратурою телемеханіки та протиаварійної автоматики;
• обладнання для організації та керування оперативним струмом: випрямно-зарядні пристрої (ВЗП), щит постійного струму (ЩПС), стелажі з акумуляторними батареями (АБ).

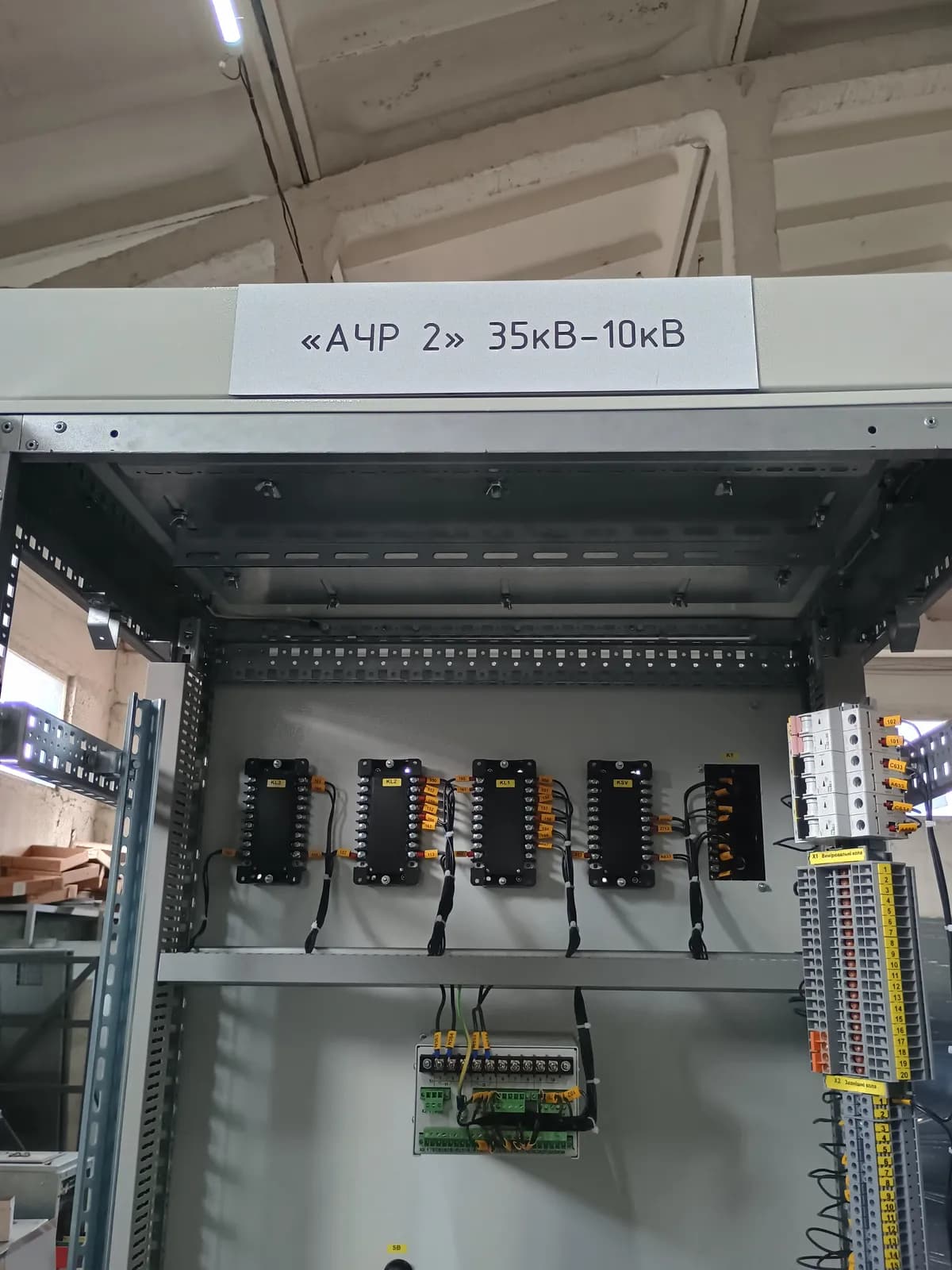

До складу апаратури ОПУ входять шафи:

• релейного захисту;
• автоматики та керування;
• електромагнітних блокувань;
• живлення власних потреб;
• зарядно-підзарядних агрегатів;
• апаратури зв’язку;
• центральної сигналізації;
• телемеханіки;
• пожежної сигналізації та інші.

У модульній будівлі (якщо вона входить у поставку) передбачено освітлення, вентиляцію, опалення або систему підтримки мікроклімату, необхідного для безперебійної роботи обладнання.

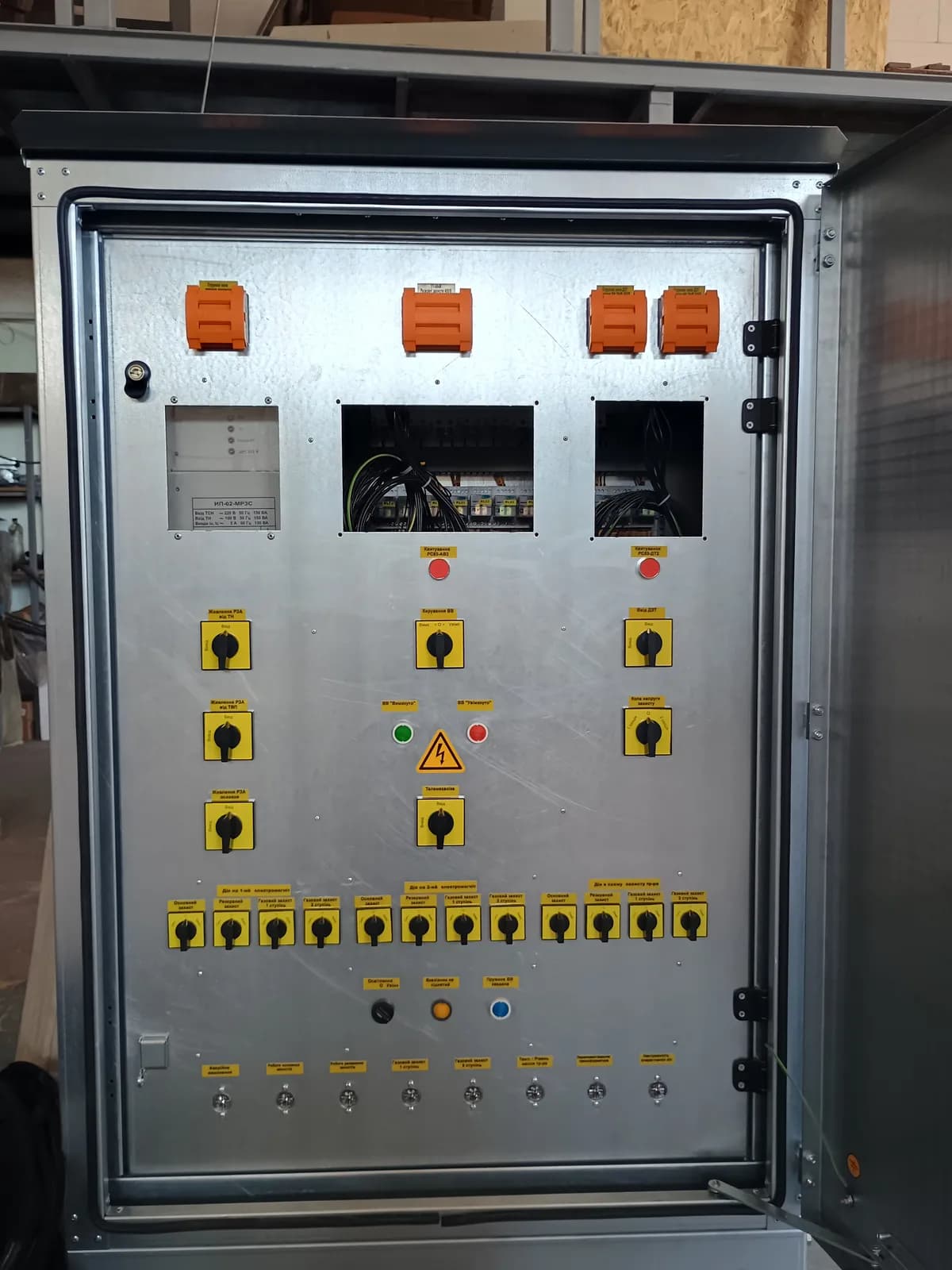

До складу апаратури ОПУ можуть входити:

• панелі диференційного захисту силових трансформаторів;
• панелі автоматичного регулювання силових трансформаторів під навантаженням;
• панелі керування секційними вимикачами;
• панелі захисту ліній верхньої напруги;
• панелі захисту за напругою;
• панель пристроїв резервування при відмові вимикачів (УРОВ);
• панель пристрою автоматичного повторного вмикання (АПВ);
• панель диференціального захисту шин;
• панель спрямованого високочастотного захисту;
• введення і розподіл власних потреб підстанції;
• шафа керування оперативним струмом;
• комплект безперебійного живлення оперативним струмом;
• панелі власних потреб типу ПСН-1100 (змінний струм) та ПСН-1200 (постійний струм) — самостійні вироби, які, як правило, застосовуються разом з ОПУ і можуть замовлятися окремо;
• система центральної сигналізації;
• панелі ВЧ-зв’язку;
• панель телемеханіки;
• клемні шафи.

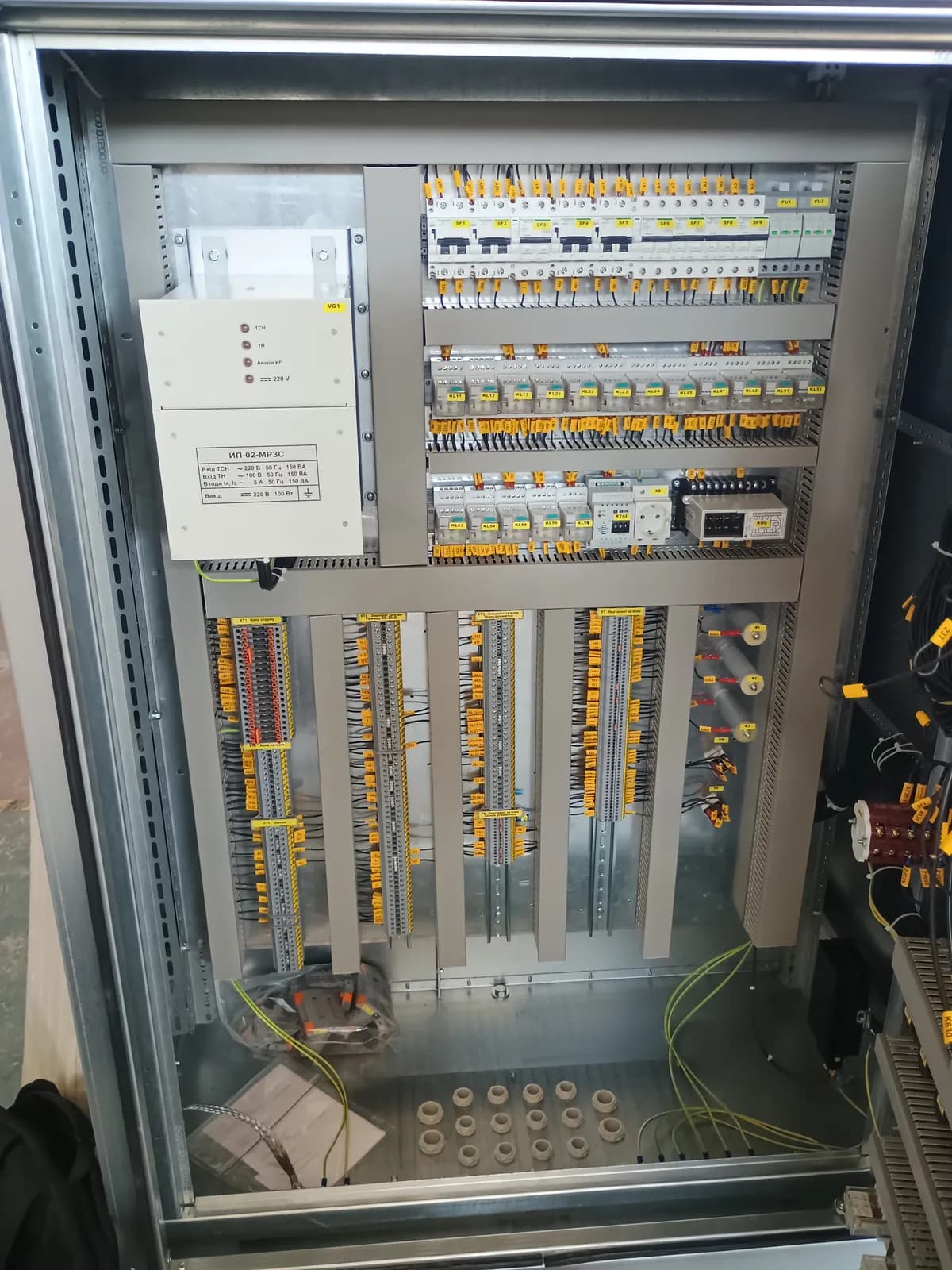

Для під’єднання зовнішніх контрольних кабелів в ОПУ передбачено шафи проміжних клем, які встановлюють у кожному ряду НКУ РЗіА.

Опалення здійснюється електронагрівачами, розташованими вздовж стін і в підлозі модулів. Керування опаленням — ручне або автоматичне. ОПУ обладнано природною припливною вентиляцією через жалюзійні вікна та витяжною примусовою вентиляцією за допомогою вентилятора. За потреби можливе встановлення кондиціонерів.

Нормальна робота ОПУ забезпечується за таких умов:

• висота установки над рівнем моря — не більше 1000 м;
• температура навколишнього повітря — від -65 °C до +50 °C;
• сейсмічна активність — не більше 9 балів за шкалою MSK-64.

Основні технічні характеристики ОПУ

Рівні оздоблення внутрішніх приміщень ОПУ

Вхідні двері — протипожежні металеві, утеплені, герметичні. Двері мають ручки, накладні замки високої секретності та обладнані пристосуваннями для пломбування.

ОПУ монтують на підготовлений, вивірений майданчик, фундамент, палі або лежні; поверхня майданчика має бути горизонтальною. Геометричні розміри фундаменту повинні відповідати плану фундаменту:

• допуск на відхилення поздовжніх і поперечних розмірів — не більше ±25 мм;
• допуск на різницю діагоналей — не більше ±50 мм;
• допуск на різницю висот за вузловими точками — не більше ±5 мм.

Кліматичне виконання — У1 або УХЛ1. LK Energy Group, виробник щитового обладнання, Одеса. Конкретний набір панелей, номінали апаратури та компонування — під проєкт / ТЗ.

ОПУ (загальнопідстанційний пункт управління, ЗПУ) — це комплект панелей і шаф вторинних кіл підстанції: релейного захисту й автоматики (РЗА), управління, сигналізації, телемеханіки, зв’язку, обліку та оперативного струму. Виконуються як панелі двостороннього обслуговування з доступом до апаратури спереду й ззаду, що спрощує монтаж і обслуговування. Це вторинне (низьковольтне) обладнання, тому ОПУ підходить для підстанцій усіх класів напруги. Сама будівля чи блок-контейнер, де ОПУ встановлюють, — це окремий виріб (КРПЗ). Номінали, набір панелей і компонування — під проєкт/ТЗ. LK Energy Group, виробник щитового обладнання, Одеса; компанія з 2005, власний завод — з 2015.

Технічний паспорт (PDF) ↓Опитувальний лист для розрахунку →
