Пункт комерційного обліку ПКО-10: шафа обліку 10 кВ

Що це за виріб

Пункт комерційного обліку (ПКО-10) — це шафа зовнішнього встановлення для комерційного обліку електроенергії в повітряних розподільчих мережах 10(6) кВ. Її ставлять там, де межа балансової належності проходить по високій стороні: на межі мереж різних власників, на вводі до підприємства чи насосної станції, на відгалуженні до власної підстанції.

Усередині — вимірювальні трансформатори напруги й струму, обмежувачі перенапруг і шафа обліку з панеллю під лічильник. Сам лічильник і модем зв'язку ставить замовник або оператор системи розподілу: ми готуємо панель обліку, випробувальну колодку та вторинні кола, які пломбують після монтажу.

Два виконання, які ми робили

• На опору повітряної лінії: пункт із двох окремих модулів — високовольтного та низьковольтного; за паспортом це виконання має ступінь захисту IP54, кліматичне виконання У1, номінальний струм головних кіл 50 А і стійкість до електродинамічної дії струму 31,5 кА. Монтують на наявну опору разом із зовнішніми роз'єднувачами; низьковольтний модуль обліку — навісний, його корпус задає замовник.

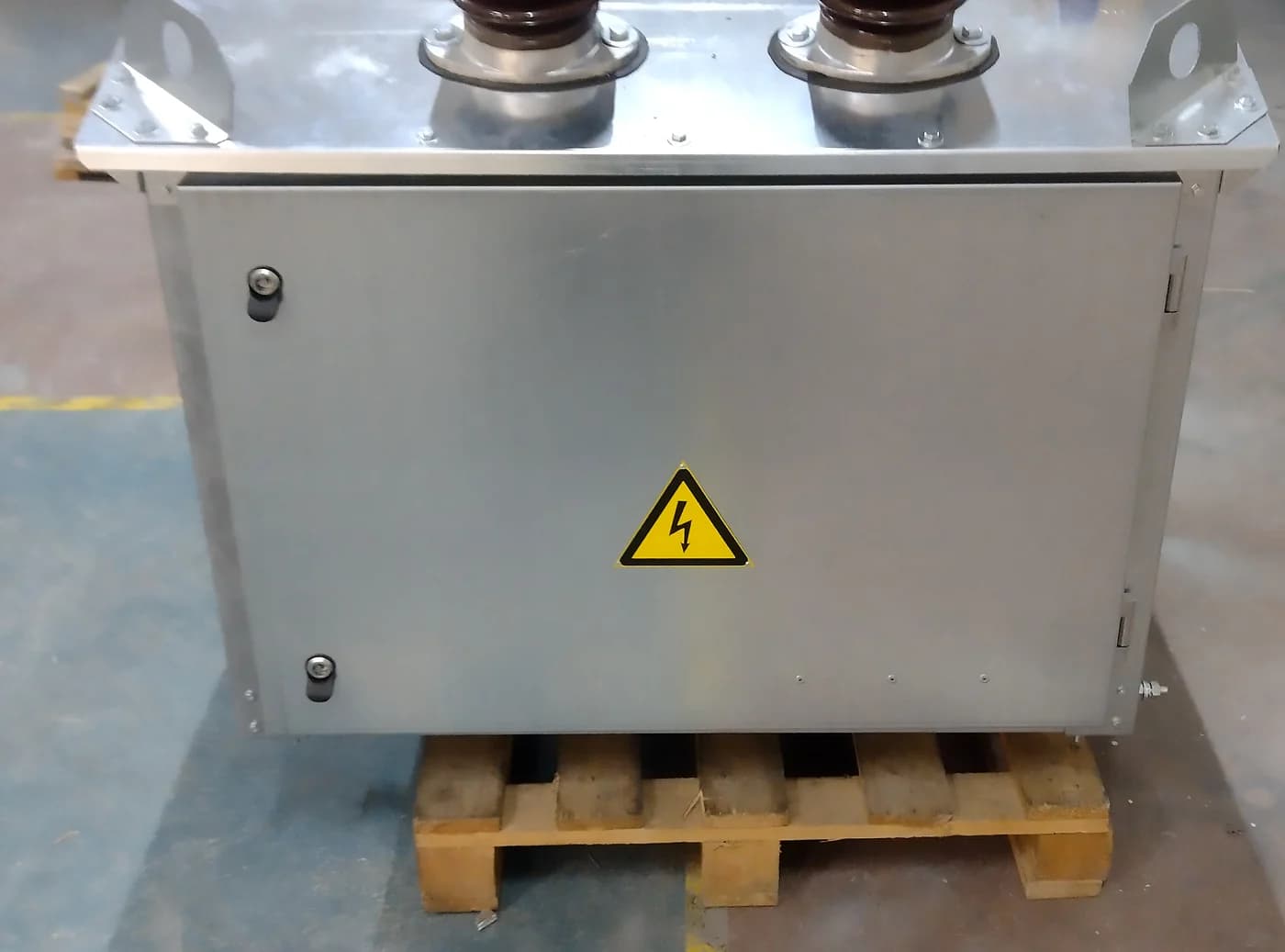

• Окрема шафа на опорних швелерах: задокументоване 2024 роком виконання — корпус 1000×1000×1100 мм, маса до 250 кг, номінальний струм головних кіл 630 А, прохідні ізолятори вводу та виводу на даху, кутові вушка для стропування.

Чого в ПКО немає

Комутаційного апарата в пункті обліку немає — вимикання та видиме розривання виконують зовнішні роз'єднувачі, з якими ПКО монтують на одній опорі. Якщо потрібен комплектний розподільчий пристрій із вимикачами, це інший виріб: КРУН-Е зовнішньої установки; для обліку на 0,4 кВ — ящики ввідно-облікові.

Досвід

Пункти комерційного обліку 10(6) кВ ми виготовляємо з 2019 року; у нашому архіві протоколів електротехнічної лабораторії — 18 випробуваних шаф ПКО. Корпуси з оцинкованої сталі 1–2 мм (несучі плити та швелери — 3 мм) ріжемо, гнемо та зварюємо на власному заводі в Одесі, тому компонування підганяємо під конкретне місце встановлення.

Корпус

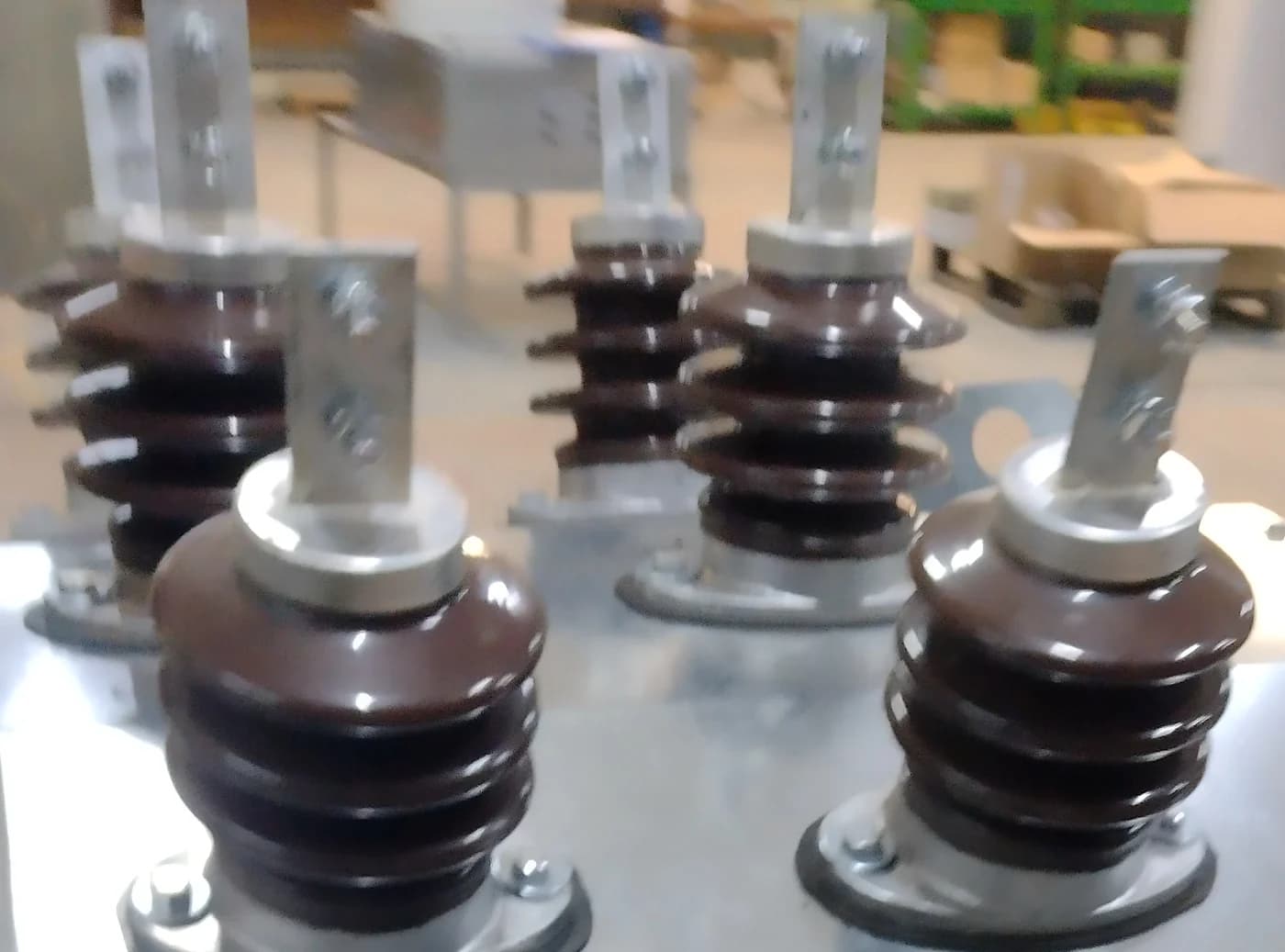

Зварний корпус з оцинкованої сталі 1–2 мм, несучі плити та швелери — 3 мм: стінки, дах з ухилом, днище, опорні швелери й анкерні елементи. На даху — прохідні ізолятори вводу та виводу з контактними виводами під спуски повітряної лінії, по кутах — вушка для стропування краном. Ступінь захисту IP54; ущільнення дверей по периметру, планка заземлення на корпусі.

У виконанні на опору пункт складається з двох модулів: високовольтний — наш зварний корпус з оцинкованої сталі, низьковольтний — навісний модуль обліку, корпус якого задає замовник (у виконаному замовленні — зі склопластику, IP54). В окремій шафі обидві частини зібрані в одному оцинкованому корпусі.

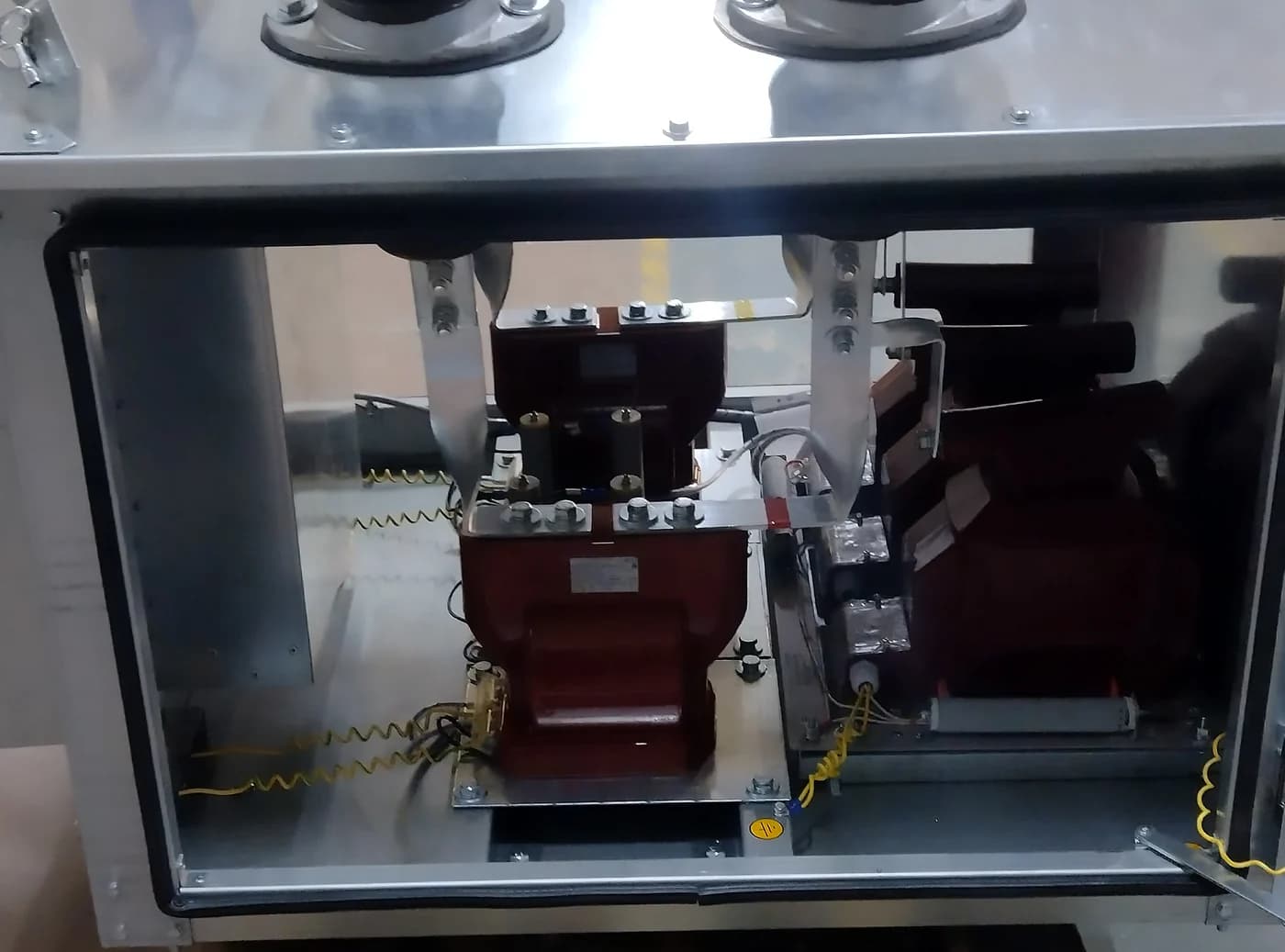

Що всередині

Склад залежить від виконання.

Вимірювання напруги

трансформатори напруги класу точності 0,5 із вторинною напругою 100 В: у виконанні на опорі — два однофазні, в окремій шафі — трифазна група;

Вимірювання струму

трансформатори струму класу точності 0,5S із вторинним струмом 5 А; кількість (два чи три) і коефіцієнт трансформації — за схемою обліку та вимогами оператора системи розподілу;

Захист від перенапруг

в окремій шафі — три обмежувачі перенапруги на вводі; у виконанні на опорі — за проєктом;

Облік

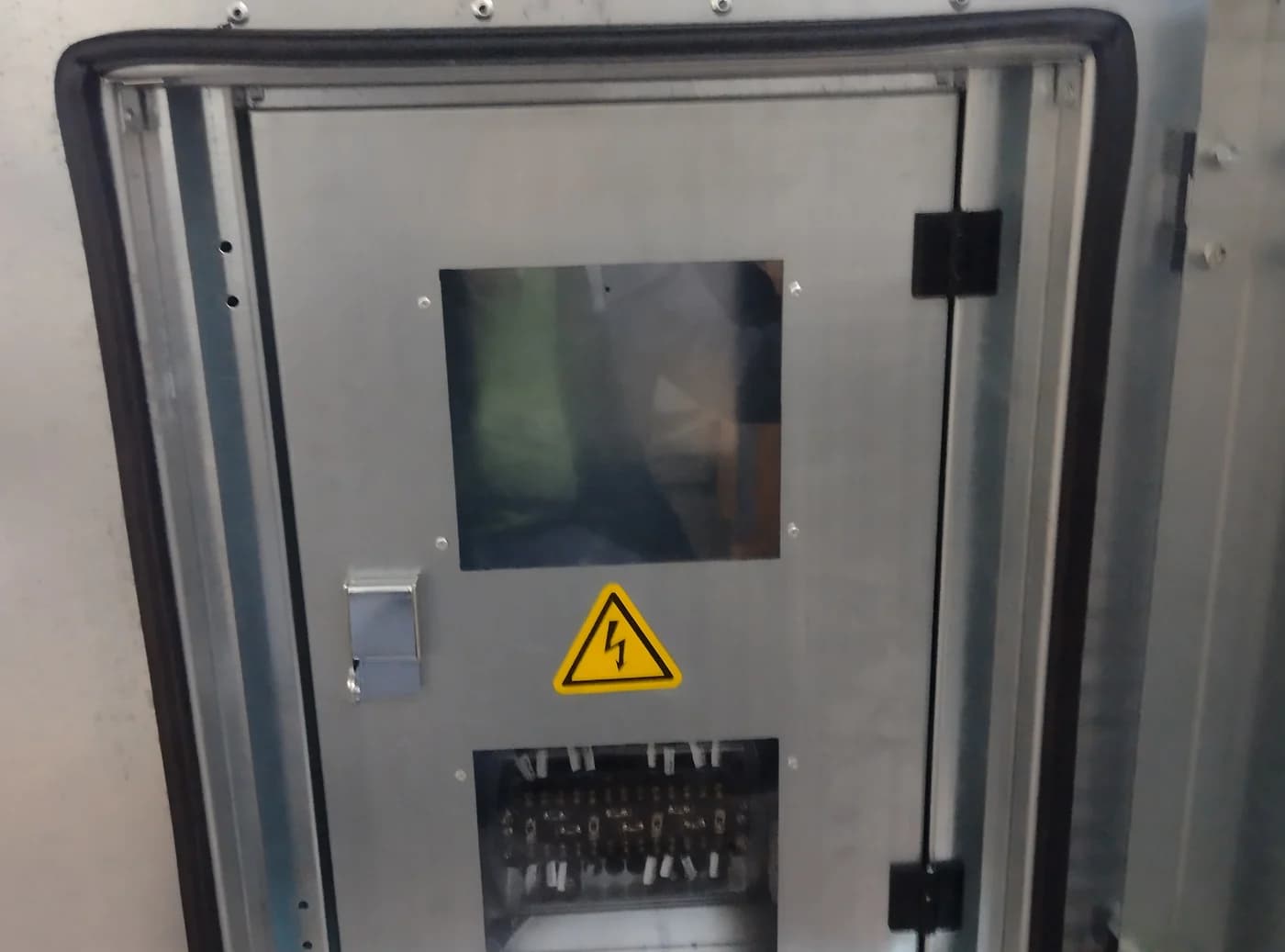

в окремій шафі — відсік із зовнішніми та внутрішніми дверима, оглядовим вікном під лічильник і панеллю обліку; у виконанні на опорі — навісний модуль обліку;

Вторинні кола

випробувальна колодка під пломбування, захисні апарати кіл напруги, маркування жил;

Заземлення

планка заземлення корпусу та перемички між знімними частинами.

Чим ПКО відрізняється від щита обліку 0,4 кВ

Облік на високій стороні неможливий без вимірювальних трансформаторів: лічильник не вмикають безпосередньо в мережу 10 кВ. Тому ПКО — це не «щит із лічильником», а комплект вимірювальних трансформаторів, захисту від перенапруг і вторинних кіл у корпусі зовнішнього встановлення, до якого лічильник лише під'єднують.

Що готує замовник

Опору або основу під пункт, спуски від повітряної лінії, зовнішні роз'єднувачі, контур заземлення та лічильник із модемом. Ми даємо схему електричну принципову й вимоги до місця встановлення до початку робіт.

Основні параметри пункту обліку

Значення наведені за паспортами виконаних робіт; конкретне виконання визначає опитувальний лист.

Остаточні значення узгоджуються на етапі опитувального листа.

Як робимо

• опитувальний лист: напруга мережі, струм навантаження, місце встановлення, тип обліку;
• схема електрична принципова та компонування;
• розкрій і гнуття оцинкованої сталі, зварювання корпусу;
• монтаж вимірювальних трансформаторів, обмежувачів перенапруг і вторинних кіл;
• приймально-здавальні випробування з протоколом електротехнічної лабораторії.

Комплект поставки

• шафа ПКО відповідно до договору та опитувального листа — 1 шт.;
• паспорт — 1 шт.;
• схема електрична принципова — 1 шт.

Протокол приймально-здавальних випробувань надаємо за запитом.

Як замовити

Надішліть напругу мережі, розрахункове навантаження, місце встановлення та вимоги оператора системи розподілу до обліку. Цього досить, щоб назвати компонування, габарит і ціну; строк виготовлення називаємо разом із ціною.

Не призначено для роботи

• у середовищі зі струмопровідним пилом, їдкими парами та газами, що руйнують метал і ізоляцію;
• у місцях із сильною тряскою, вібрацією та ударами;
• на пересувних установках.

Гарантія

Гарантія на виріб — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років*. Розрахунковий термін служби до списання — 25 років за умови заміни комплектуючої апаратури, термін служби якої менший.

*Орієнтовні строки та умови. Точний термін гарантії — у договорі постачання.

Пункт комерційного обліку ПКО-10 — шафа зовнішнього встановлення для обліку електроенергії в мережах 10(6) кВ. Усередині — трансформатори напруги класу точності 0,5 і трансформатори струму класу точності 0,5S, обмежувачі перенапруг і шафа обліку з оглядовим вікном та випробувальною колодкою; лічильник і модем ставить замовник або оператор системи розподілу. Сталеві оболонки зварюємо самі з оцинкованої сталі 1–2 мм, несучі плити та швелери — 3 мм: ступінь захисту IP54, робота від −40 до +40 °C. У виконаних роботах — пункт на опору з двох модулів (50 А, стійкість 31,5 кА, маса ВМ до 250 кг) і окрема шафа 1000×1000×1100 мм на 630 А з трифазною групою трансформаторів напруги і трьома обмежувачами перенапруг. Комутаційного апарата в ПКО немає: його монтують разом із зовнішніми роз'єднувачами. Виготовляємо з 2019 року, 18 шаф з протоколами випробувань. Ціна за запитом.
