Реклоузер 6/10 кВ NOJA OSM15 — комплект на опору

Що таке реклоузер

Реклоузер — це вакуумний вимикач з автоматикою повторного ввімкнення, який встановлюють прямо на опору повітряної лінії. Він ділить лінію 6 або 10 кВ на ділянки. При нестійкому пошкодженні (перекриття гілкою, птахом, грозове) реклоузер вимикає лінію і після паузи вмикає знову — до трьох циклів АПВ. Якщо пошкодження стійке, він лишається вимкненим і відокремлює пошкоджену ділянку, а решта лінії до нього залишається під напругою. Реклоузер 10 кВ і реклоузер 6 кВ у нашому комплекті — той самий апарат NOJA Power OSM15: модуль розрахований на класи напруги до 15 кВ.

Що ми постачаємо

Реклоузер NOJA OSM15 комплектом для монтажу на опору ПЛ 6–10 кВ. Від NOJA Power отримуємо тільки сам реклоузер — комутаційний модуль OSM15 із шафою керування RC-10ES. Кронштейни, монтажні рами, траверси, шафи обліку та допоміжні шафи виготовляємо самі з оцинкованої листової сталі. Трансформатор власних потреб, обмежувачі перенапруг, роз'єднувач РЛК-10 або РЛНД-10 і кабелі комплектуємо і збираємо самі — під вибраний варіант встановлення і тип опори.

Реклоузер як пункт секціонування ПЛ 6–10 кВ

• пункт секціонування лінії з одностороннім живленням;
• пункт секціонування лінії з двостороннім живленням;
• пункт приєднання до ПЛ разом із пунктом комерційного обліку;
• пункт секціонування або приєднання з двостороннім живленням на двох опорах.

Що вміє шафа керування

Шафа RC-10ES поєднує релейний захист, телемеханіку та реєстрацію даних в одному пристрої. Захисти — чотири групи вільно програмованих двонапрямлених захистів: струмові, за напругою, від міжфазних замикань і замикань на землю, надчутливий захист від замикань на землю, за частотою, від гармонік, за потужністю. Автоматика: АПВ — до трьох циклів, АВР живлення шафи керування. Журнали подій, змін налаштувань релейного захисту, стану вторинних кіл і поточних параметрів; фіксація знижень і підвищень напруги.

Зв'язок: порти RS232, USB, Ethernet; модеми GSM/GPRS, 3G/4G, радіомодем, оптичний медіаконвертер; протоколи DNP3, МЕК 60870-5-101, МЕК 60870-5-104, МЕК 61850. Це дає змогу підключити реклоузер до SCADA диспетчерської та керувати ним дистанційно.

Інше обладнання цього класу напруги — у розділі обладнання 6–10 кВ.

Склад комплекту

Комутаційний модуль

NOJA Power OSM15: вакуумні камери в полюсах з ізоляцією з твердого діелектрика, корпус з нержавіючої сталі з порошковим покриттям і клапаном для відведення газів при дуговому замиканні, ізолятори вводів із силіконового еластомеру, стійкого до ультрафіолету;

Шафа керування

NOJA Power RC-10ES — захисти, автоматика, телемеханіка, акумуляторна батарея; корпус з нержавіючої сталі з порошковим покриттям, верх із керамічним ізоляційним покриттям, антивандальний кабельний ввід і триточковий замок;

Комплектуємо і збираємо

трансформатор власних потреб для живлення шафи керування (10 кВ/220 В або 6 кВ/110 В), обмежувачі перенапруг, роз'єднувач РЛК-10 або РЛНД-10, з'єднувальний кабель між модулем і шафою керування та інші кабелі;

Металоконструкції — наші

кронштейни модуля і трансформатора власних потреб, монтажні рами, траверси, шафи обліку та допоміжні шафи, кріплення до опори — з оцинкованої листової сталі, під тип опори та варіант встановлення.

Чотири варіанти встановлення

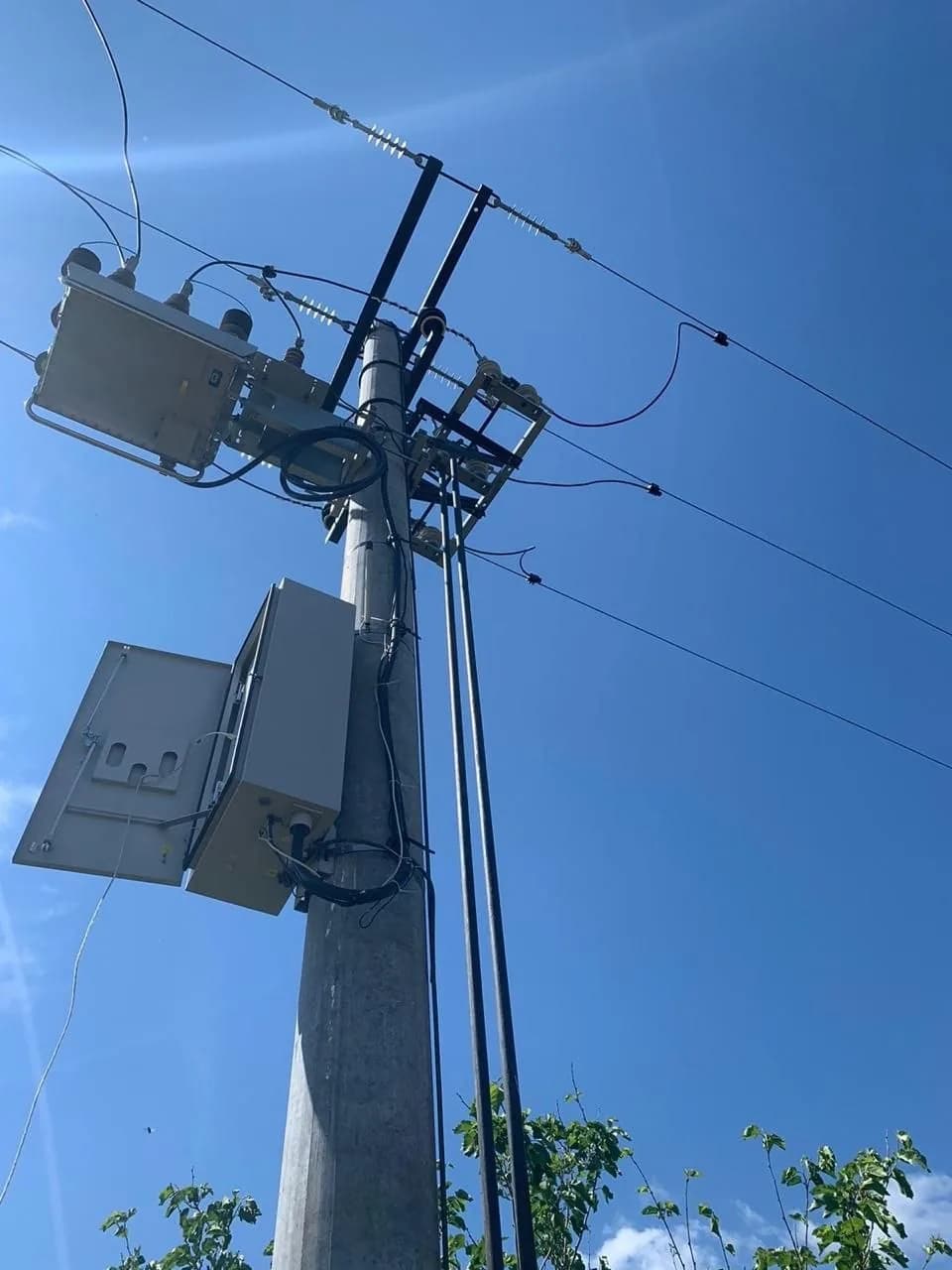

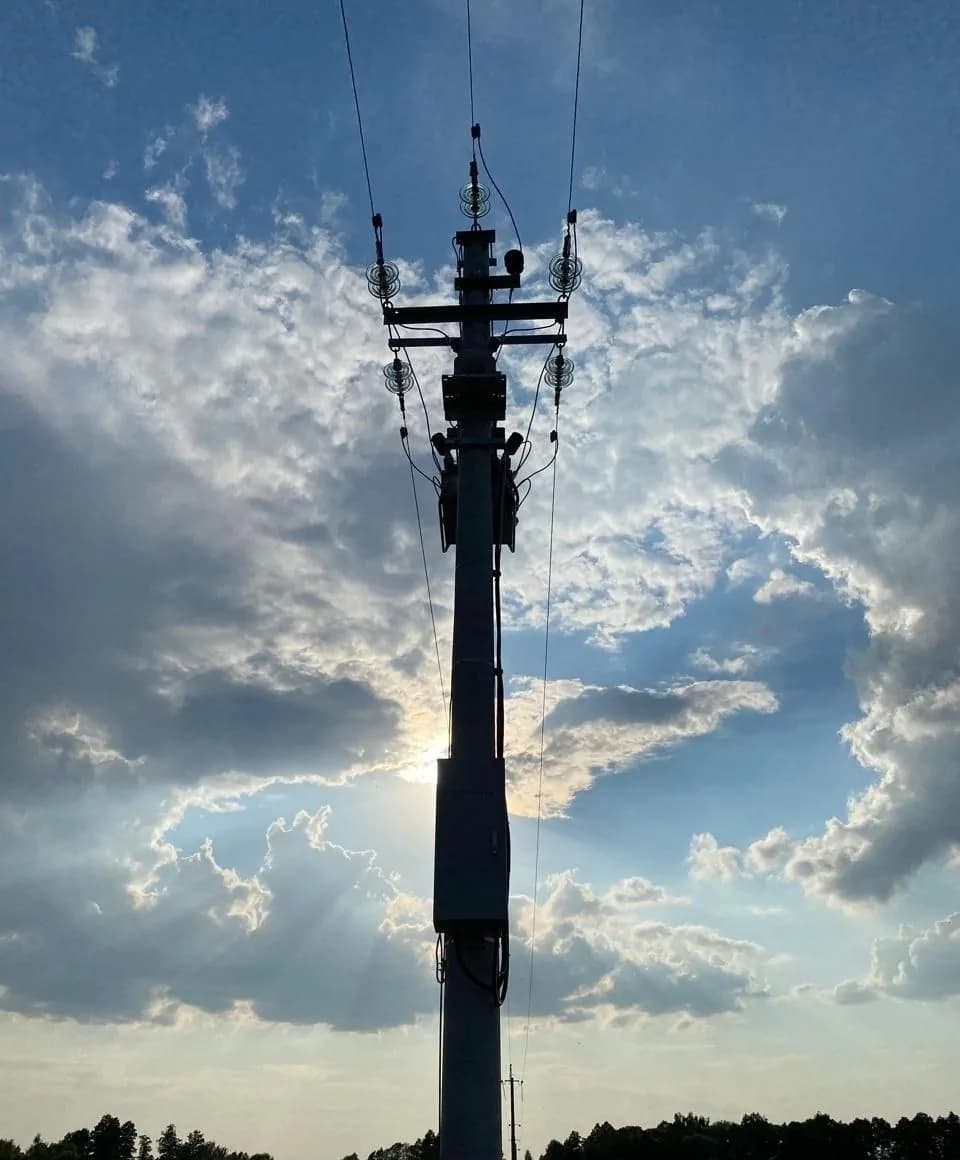

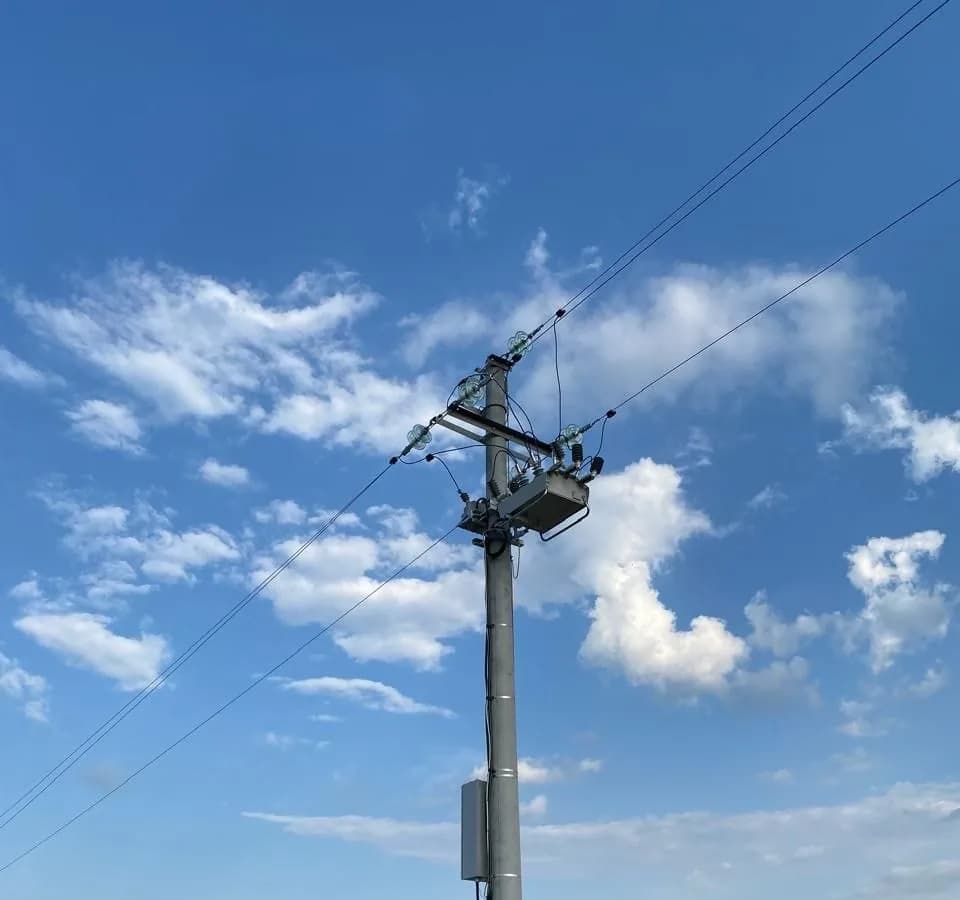

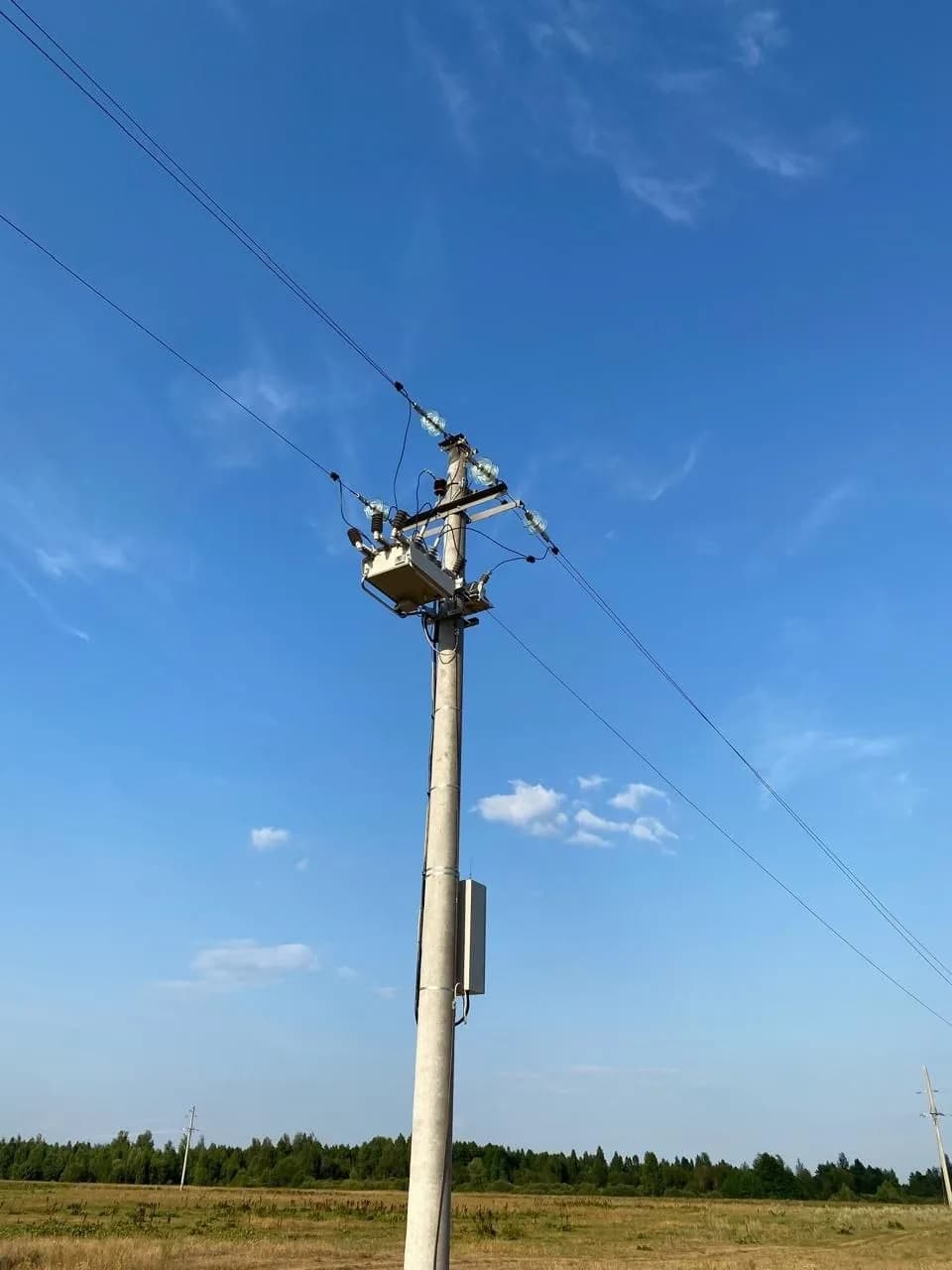

1. Пункт секціонування, одностороннє живлення. Реклоузер на одній опорі, один трансформатор власних потреб, обмежувачі перенапруг з обох боків модуля, шафа керування нижче на тій самій опорі.
2. Пункт секціонування, двостороннє живлення. Лінія може бути під напругою з будь-якого боку реклоузера, тому трансформаторів власних потреб два — по одному з кожного боку модуля.
3. Приєднання до ПЛ з пунктом комерційного обліку. Реклоузер разом із пунктом комерційного обліку ПКО-10 і роз'єднувачем РЛК-10 на спільній монтажній рамі між двома опорами: комутація, облік і видимий розрив в одному вузлі. ПКО-10 теж виготовляємо самі.

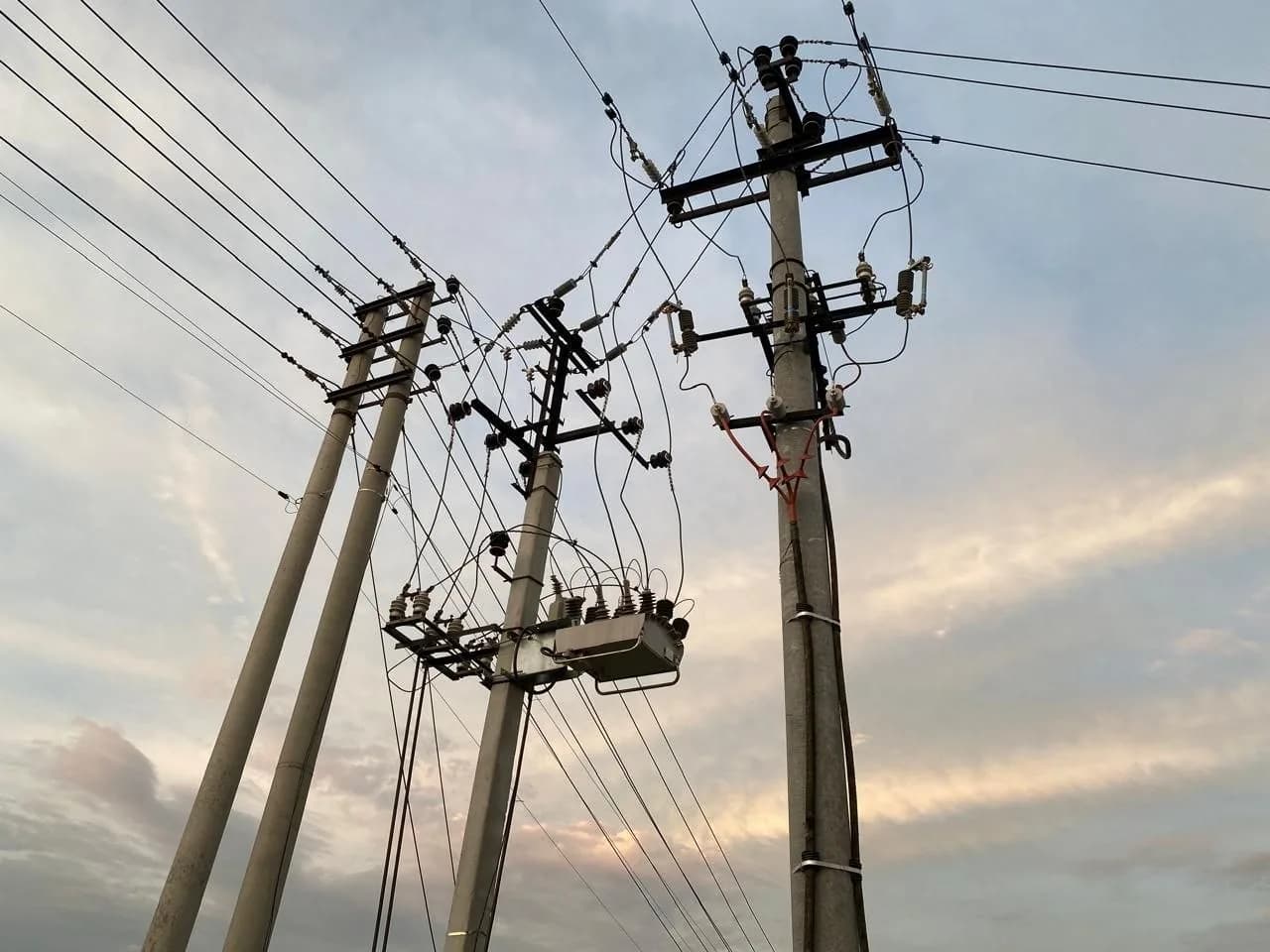

4. Встановлення на двох опорах. Пункт секціонування або приєднання з двостороннім живленням на двох опорах: два трансформатори власних потреб, шафа керування — на одній з опор.

Кріплення — на залізобетонні трапецієподібні та круглі стійки типу СВ і СК. Якщо опора іншого типу, вкажіть її в запиті: металоконструкції виготовимо під неї.

Заземлення

Вимоги типових рішень застосування: опір заземлювального пристрою — не більше 10 Ом; модуль, шафу керування і трансформатор власних потреб приєднують до заземлення мідним провідником перерізом не менше 35 мм².

Основні параметри комплекту

Параметри апарата — за типовими рішеннями застосування OSM15 (виробник апарата — NOJA Power); металоконструкції виготовляємо під варіант встановлення.

Остаточний склад комплекту узгоджуємо за запитом.

Як працюємо

• запит: напруга мережі 6 чи 10 кВ, одностороннє чи двостороннє живлення, чи потрібен облік, тип опори, кількість;
• вибір варіанта встановлення та складу комплекту;
• виготовлення кронштейнів, рам, траверс, шаф обліку та допоміжних шаф з оцинкованої листової сталі на власному заводі;
• комплектування і збирання: реклоузер NOJA Power OSM15 із шафою керування RC-10ES, трансформатор власних потреб, обмежувачі перенапруг, роз'єднувач, кабелі;
• постачання зібраного комплекту для монтажу на опору.

Від чого залежить ціна

Ціна — за запитом. Її визначають варіант встановлення (один чи два трансформатори власних потреб, з пунктом обліку ПКО-10 чи без, на одній або двох опорах), напруга мережі, тип опори, модулі зв'язку в шафі керування, довжина з'єднувального кабелю та обсяг металоконструкцій.

Опитувальний лист для розрахунку →

Гарантія

На сам реклоузер NOJA Power OSM15 — 1 рік. На наші шафи та складання комплекту — 5 років, на металоконструкції — 10 років.

Суміжне обладнання

Для обліку електроенергії на межі балансової належності — пункт комерційного обліку ПКО-10. Решта обладнання класу — у розділі обладнання 6–10 кВ.

Реклоузер 6/10 кВ NOJA OSM15 — вакуумний вимикач з автоматикою повторного ввімкнення для повітряних ліній 6 і 10 кВ, який встановлюють прямо на опору. Ми постачаємо його комплектом: від NOJA Power отримуємо тільки сам реклоузер — модуль OSM15 із шафою керування RC-10ES; кронштейни, монтажні рами, траверси, шафи обліку та допоміжні шафи виготовляємо самі з оцинкованої листової сталі, а трансформатор власних потреб, обмежувачі перенапруг і кабелі комплектуємо і збираємо. Номінальний струм модуля — 800 А, струм відключення — 16 кА, ступінь захисту — IP65; шафа керування — IP66, робота від −40 до +55 °C. Чотири варіанти встановлення, зокрема з пунктом комерційного обліку ПКО-10. Ціна — за запитом.
