Ящик ввідно-обліковий (ЯВУ) — шафа обліку електроенергії

Призначення ЯВУ

Щит обліку електроенергії, він же ящик ввідно-обліковий (ЯВУ), — це ящик для електролічильника з ввідним автоматичним вимикачем і захистом відхідних ліній на 0,4 кВ (400 В, 50 Гц). Його ставлять на вводі, коли оператор системи розподілу (ОСР) вимагає окрему точку обліку з можливістю пломбування. Ми виготовляємо трифазні ЯВУ-3 під ваші технічні умови — для приміщення та для вулиці. Для вуличного монтажу — виконання IP54; за температури нижче −25 °C відсік обліку комплектується підігрівом, це опція й у базове виконання не входить.

Ящики ввідно-облікові (ЯВУ) — комплектні низьковольтні пристрої розподілу, призначені для приймання вводу, комерційного обліку та захисту ліній, що відходять, у мережах 0,4 кВ (400 В) трифазного змінного струму частотою 50 Гц із глухозаземленою нейтраллю. ЯВУ встановлюють на вводі електропостачання промислових, комунальних і громадських об’єктів.

Конструктивно ящик є корпусом одностороннього обслуговування з металу (сталь із порошковим покриттям) або модифікованого пластика (PC/ABS). Усередині розміщуються: ввідний автоматичний вимикач, місце під електролічильник (прямого або трансформаторного включення), розподільчі автомати на лініях, що відходять, клеми PEN/N/PE, пломбувальні вушка для відсіку обліку.

Стандарти та типи

• ДСТУ EN 61439-1:2014 — Низьковольтні комплектні пристрої розподілу та керування. Частина 1. Загальні правила.
• ДСТУ EN 61439-3:2014 — Частина 3. Розподільчі пристрої для використання необізнаним персоналом.
• ДСТУ EN 60529:2018 — Ступені захисту оболонок (код IP).
• Власні технічні умови.

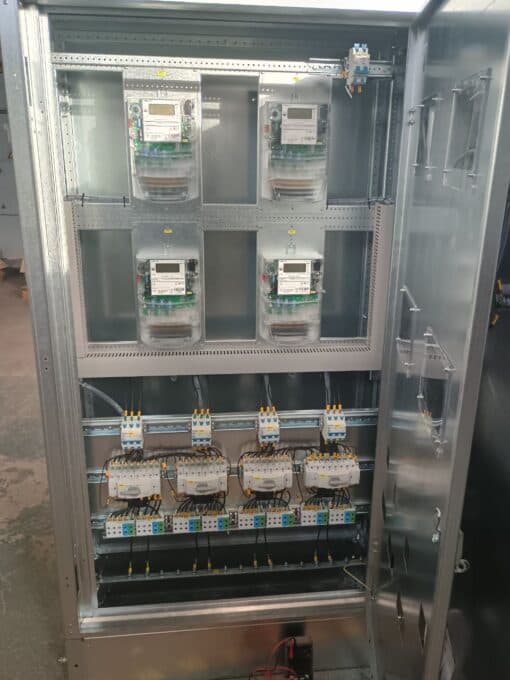

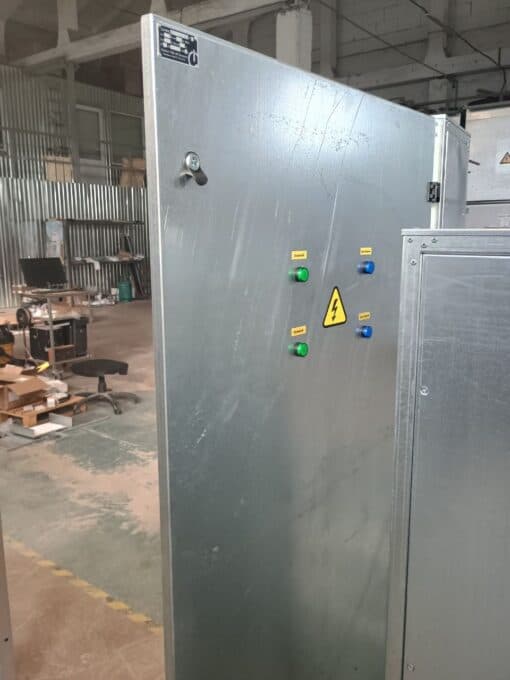

Ящик ввідно-обліковий — це не лише настінний ящик: у виконаних роботах були й підлогові шафи обліку на 250, 600 і 630 А.

LK Energy Group виробляє щитове обладнання на власному заводі в Одесі з 2015 року (компанія — з 2005). Лінійку ЯВУ ми виробляємо з 2015 року; це трифазні ящики ЯВУ-3 на 400 В — від настінних виконань до підлогових шаф обліку. Виконання: для підприємств, комунальних і громадських об’єктів, забудовників. Ступінь захисту — IP31 для внутрішніх приміщень та IP54 для зовнішнього монтажу.

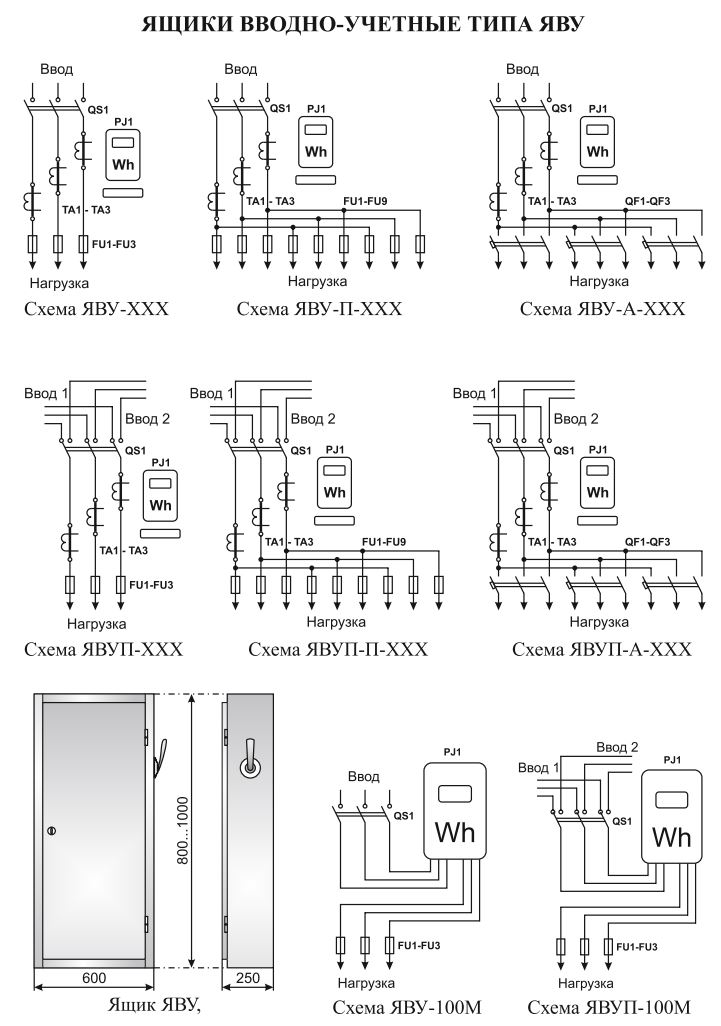

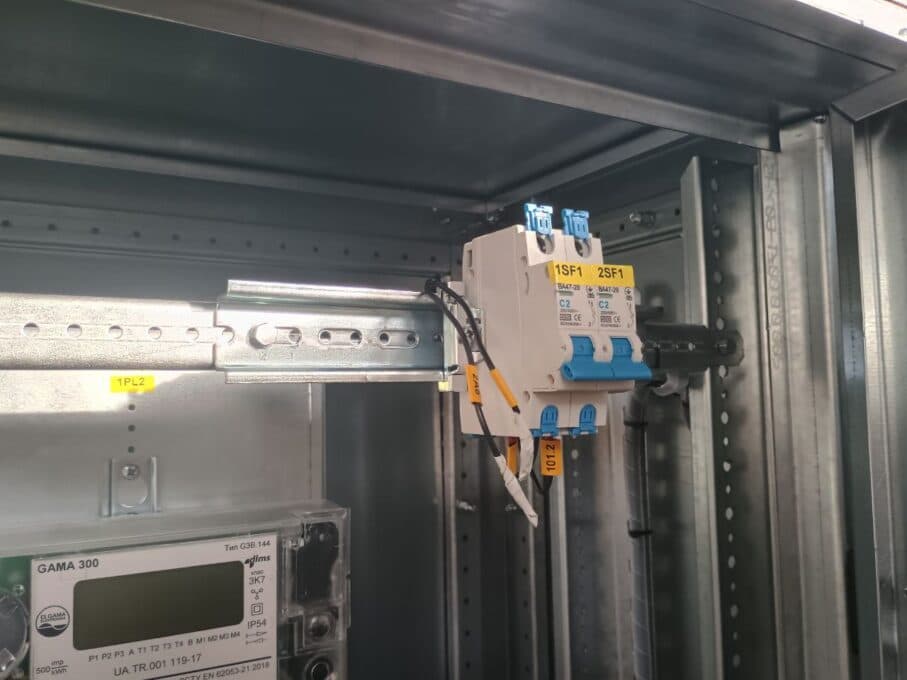

Типова електрична схема ЯВУ

Базове виконання ЯВУ-3 із прямим включенням лічильника складається з:

QF1

ввідний автоматичний вимикач (три полюси для ЯВУ-3, номінал — під проєкт за розрахунковим струмом);

PI

трифазний електронний лічильник активної енергії (прямого включення або трансформаторного через ТС);

QF2…QFn

автоматичні вимикачі на лініях, що відходять (кількість і номінали — за технічним завданням);

XT

клемний набір PEN/N/PE з пломбувальним вушком на відсіку обліку.

Для трансформаторного включення у схему додатково входять три трансформатори струму (ТС) з коефіцієнтами 100/5, 200/5, 400/5, 600/5 або 1000/5 — залежно від розрахункового струму. Детальна принципова схема під конкретне виконання додається до паспорта виробу.

Основні параметри ЯВУ

*За IP54 номінальний струм знижується відносно значень для IP31 — через обмежене тепловідведення крізь закриту оболонку. Точне значення — під проєкт.

*Орієнтовні габарити, маса та комплектація. Остаточні параметри узгоджуються на етапі опитувального листа. Індивідуальні виконання — за технічним завданням Замовника.

Стандартна комплектація ЯВУ

• ввідний автоматичний вимикач на розрахунковий струм;
• місце під електролічильник прямого або трансформаторного включення (DIN-рейка або монтажна панель);
• автоматичні вимикачі на лініях, що відходять;
• клемник PEN/N/PE з пломбувальним вушком;
• комплект пломбувальних вушок на відсік обліку;
• монтажні петлі / кронштейни для навісного кріплення.

Опції на замовлення

• трансформатори струму (ТС) 100/5…1000/5 для непрямого включення лічильника;
• пристрої захисту від імпульсних перенапруг (ПЗІП) класу I+II;
• сервісна розетка 230 В у окремому відсіку;
• підігрів відсіку обліку для зовнішнього монтажу (нижче -25 °C);
• світлодіодне освітлення відсіку з вимикачем дверей;
• колір корпусу — RAL 7035 (світло-сірий) стандарт, інші RAL — на замовлення.

Електролічильники

Ящик постачається без лічильника. Модель визначається технічними умовами вашого ОСР (Обленерго). Усі встановлювані лічильники мають бути сертифіковані в Україні та внесені до реєстру ОСР.

Терміни та гарантія

Типовий термін виготовлення — 5–7 робочих днів для серійних моделей, до 14 днів для індивідуальних виконань*. Гарантія — 2 роки з дня введення в експлуатацію (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років*.

*Орієнтовні строки та умови. Точний термін і гарантія — у договорі постачання.

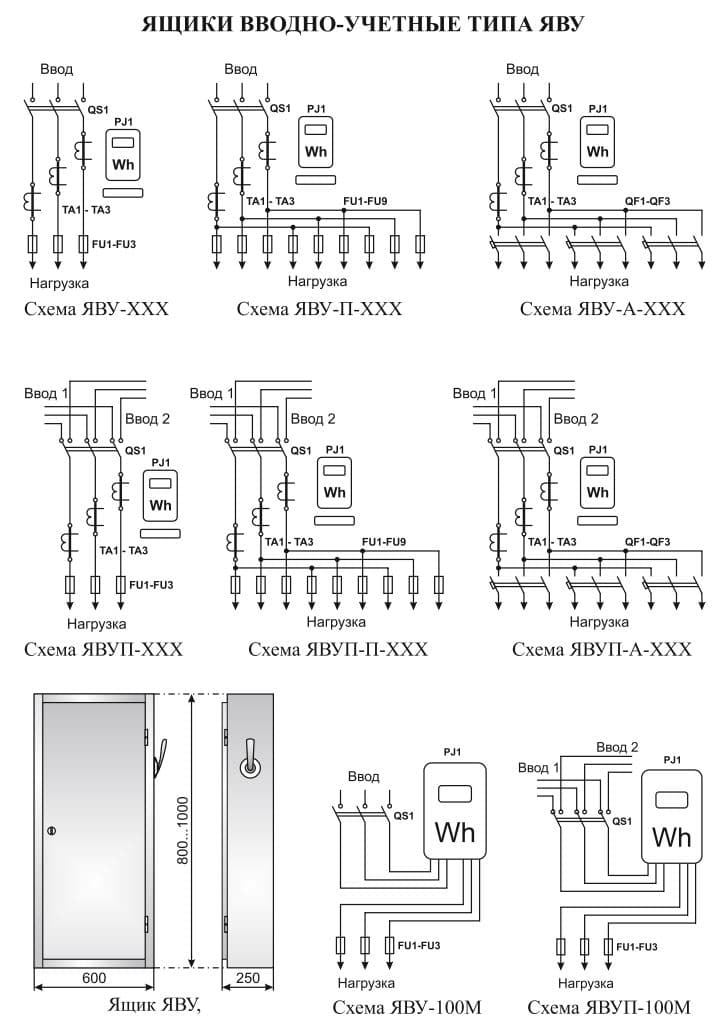

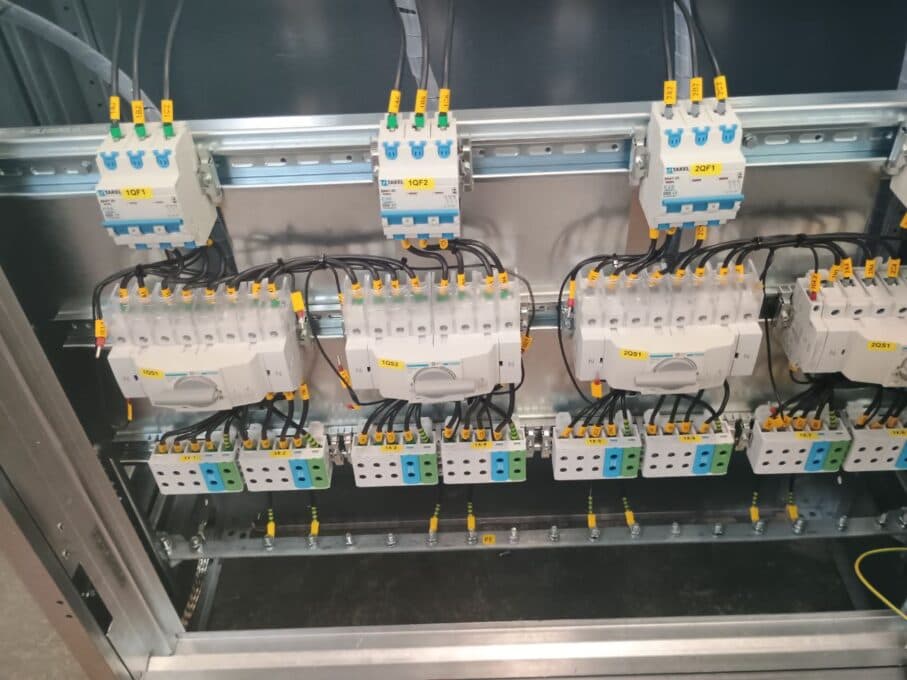

Типова електрична схема ЯВУ:

Схема наведена для базового виконання ЯВУ-3 з прямим включенням лічильника. Склад:

QF1

ввідний автоматичний вимикач (три полюси для ЯВУ-3, номінал обирається за розрахунковим струмом)

PI

трифазний електронний електролічильник активної енергії (прямого включення до 100 А або трансформаторного через ТС)

QF2…QFn

автоматичні вимикачі на лініях, що відходять (кількість і номінали — за технічним завданням)

XT

клемний набір PEN/N/PE з пломбувальним вушком на відсіку обліку

Для трансформаторного включення у схему додатково входять три трансформатори струму (ТС) з коефіцієнтами 100/5, 200/5, 400/5, 600/5 або 1000/5 — залежно від розрахункового струму. Детальна принципова схема під конкретне виконання додається до паспорта виробу.

Основні параметри ЯВУ:

*За IP54 номінальний струм знижується на 15% відносно значень, нормованих для IP31, за рахунок обмеження тепловідведення крізь закриту оболонку.

*Орієнтовні габарити, маса та комплектація. Остаточні параметри узгоджуються на етапі опитувального листа. Індивідуальні виконання — за технічним завданням Замовника.

Стандартна комплектація ЯВУ:

• ввідний автоматичний вимикач на розрахунковий струм;
• місце під електролічильник прямого або трансформаторного включення (DIN-рейка або монтажна панель);
• автоматичні вимикачі на лініях, що відходять;
• клемник PEN/N/PE з пломбувальним вушком;
• комплект пломбувальних вушок на відсік обліку;
• монтажні петлі / кронштейни для навісного кріплення.

Опції на замовлення:

• трансформатори струму (ТС) 100/5…1000/5 для непрямого включення лічильника;
• пристрої захисту від імпульсних перенапруг (ПЗІП) класу I+II;
• сервісна розетка 230 В у окремому відсіку;
• підігрів відсіку обліку для вуличного монтажу (-45…-25 °C);
• світлодіодне освітлення відсіку з вимикачем дверей;
• колір корпусу — RAL 7035 (світло-сірий) стандарт, інші RAL — на замовлення.

Електролічильники:

Ящик постачається без лічильника. Модель визначається технічними умовами вашого ОСР (Обленерго). Усі встановлювані лічильники мають бути сертифіковані в Україні та внесені до реєстру ОСР.

Терміни та гарантія:

Типовий термін виготовлення — 5-7 робочих днів для серійних моделей, до 14 днів для індивідуальних виконань*. Гарантія — 2 роки з дня введення в експлуатацію (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років*.

*Орієнтовні строки та умови. Точний термін і гарантія — у договорі постачання.

Ящик для електролічильника — шафа обліку електроенергії (щит обліку, ЯВУ) — це комплектний низьковольтний пристрій 0,4 кВ (400 В, 50 Гц) для приймання вводу від ОСР, комерційного обліку та захисту ліній, що відходять. Номінальний струм підбираємо за розрахунковим струмом вводу: пряме включення лічильника — до 100 А, більше — через трансформатори струму з коефіцієнтами 100/5…1000/5. LK Energy Group — виробник щитового обладнання з Одеси: компанія працює з 2005 року, власний завод — з 2015-го: кожен виріб іде з паспортом і протоколом випробувань; сертифікат відповідності — на вимогу замовника. Номінальний струм і виконання підбираються під проєкт за розрахунковим струмом (лічильник прямого включення до 100 А, вище — через трансформатори струму 100/5…1000/5). Типовий приклад: ЯВУ-3, ввідний автомат + 3-ф лічильник + автомати на лініях. Підігрів відсіку обліку додаємо за потреби — для вуличного монтажу в холодних регіонах. Технічний паспорт (PDF) ↓ Опитувальний лист для розрахунку →
